BKM-244CC HD/SD-SDI 폐쇄 자막 어댑터는 Sony 전문가용 모니터의 비디오 신호 입력 어댑터입니다. 메인 기기의 입력 옵션 슬롯에 설치하면 메인 기기 및 HD/SD 직렬 디지털 컴포넌트 신호용 디코더에 맞는 비디오 입출력 커넥터를 사용할 수 있습니다.

기능

직렬 디지털 컴포넌트 신호용 디코더

BKM-244CC에는 직렬 디지털 컴포넌트 신호용 디코더가 내장되어 있습니다.

직렬 디지털 입출력 신호 커넥터

BKM-244CC에는 직렬 디지털 신호용으로 두 개의 입력 커넥터 및 한 개의 모니터 출력 커넥터가 장착되어 있습니다.

폐쇄 자막 디코드 표시

BKM-244CC는 직렬 디지털 신호에 슈퍼임 포즈된 폐쇄 자막 신호를 디코드할 수 있으며 이러한 폐쇄 자막 신호를 비디오 신호 위에 표시할 수 있습니다.

입출력 커넥터 사용

메인 기기의 입력 옵션 슬롯에 BKM-244CC 를 설치하는 것에 대한 정보는 메인 기기의 취급 설명서를 참조하십시오.

입/출력 커넥터의 구성 및 입력이 가능한 신호

입출력 커넥터의 구성 및 입력이 가능한 신호는 다음과 같습니다.

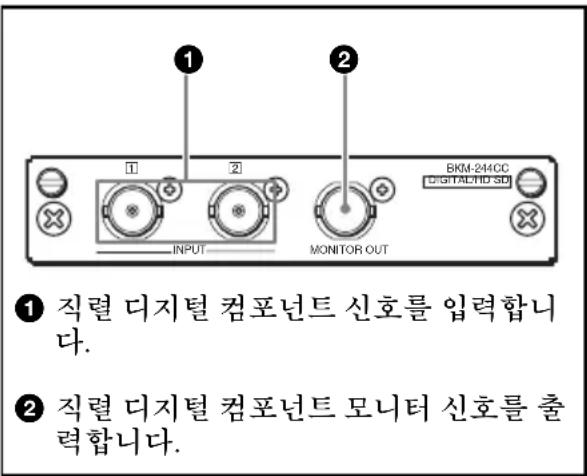

① ② BKM-244CC DIGITALHD SD INPUT MONITOR OUT ① 직렬 디지털 컴포넌트 신호를 입력합니다. ② 직렬 디지털 컴포넌트 모니터 신호를 출력합니다.

직렬 디지털 컴포넌트 신호 입력

직렬 디지털 신호는 커넥터 ①에 입력이 가능하고 메인 기기의 화면 또는 모니터에 나타난 신호는 커넥터 ②에서 출력이 가능합니다.

커넥터 ②에 75 ohm 터미네이션을 부착할 필요는 없습니다.

참고

• MONITOR OUT 신호는 메인 기기의 전원 상태가 ON인 경우에만 출력됩니다. 모니터가 대기 모드 상태인 경우 MONITOR OUT 신호는 출력되지 않습니다.
• MONITOR OUT 신호는 ON-LINE 신호사 양을 만족시키지 못합니다.

사양

일반

전압 +3.3 V, +5 V (메인 기기에서 공급됨)

소비 전력 약 4 W

작동 환경

온도 0°C에서 35°C

최적 온도 20℃에서 30℃

습도 0%에서 90%(비용축)

압력 700 hPa에서 1060 hPa

보관 및 운반 환경

온도 -10^ 에서 +40^

습도 0%에서 90%

압력 700 hPa에서 1060 hPa

최대 외부 치수(너비/높이/대각선)

100 × 20 × 162 ~mm

중량 약 250 g

입/출력 커넥터

디지털 입력

BNC (2), 모니터 출력 커넥터 포함

가능한 신호 포맷

멀티 포맷 메인 기기의 취급 설명서를 참조 하십시오.

신호 특성

디지털 컴포넌트 신호

샘플링 주파수

D1-SDI: Y/R-Y/B-Y: 13.5 MHz

HD-SDI: Y/PB/PR: 74.25 MHz

양자화 10비트/샘플

MONITOR OUT

출력 신호 진폭:

800 mVp-p ± 10%

출력 임피던스:

75 ohms 언밸런스

전송 거리

D1-SDI: 최대 200 m (5C-2V 동축케이블

(Fujikura.Inc.)또는그와유

사한 제품을 사용하는 경우.)

HD-SDI: 최대 100 m (5C-FB동축케이블

(Fujikura.Inc.)또는그와유

사한 제품을 사용하는 경우.)

폐쇄 자막 디코드

가능한 신호

D1-SDI: 480/59.94i

HD-SDI: 1080/60i ^1),2) , 720/60P ^1)

1)프레임 주파수 1/1.001인 경우에도 가능

2) Dual-link인 경우 불가능

가능한 표준

D1-SDI: EIA/CEA-608 (VBI), EIA/CEA-608 (ANC)

HD-SDI: EIA/CEA-608 (708), EIA/CEA-708

가능한 사양 (EIA/CEA-608)

디코드 채널: CC1에서 CC4, TEXT1에서 TEXT4

문자: 표준 문자, 특수 문자

가능한 사양 (EIA/CEA-708)

자막 서비스:Service #1에서 #6

문자:G0 코드,G1 코드

Window 스타일, Pen 스타일

Window 스타일
Justify	LEFT만 가능
Print Direction	LEFT-TO-RIGHT만 가능
Scroll Direction	BOTTOM-TO-TOP만 가능
Word Wrap	불가능
Display Effect	SNAP만 가능
Fill Color	BLACK만 가능
Fill Opacity S	OLID, TRANSPARENT, TRANSCLUCENT 가능
Border Type	불가능

Pen 스타일
Pen Size LARGE	GE, STANDARD,SMALL 가능
Font Style	0 (한가지 글꼴)
Offset	NORMAL만 가능
Italics	가능
Underline	가능
Edge Type	불가능
Foreground Color	흰색, 검정색, 적색, 칭색, 녹색, 노란색, 청록색, 마젠타 가능
Foreground Opacity	SOLID만 가능
Background Color	BLACK만 가능
Background Opacity	SOLID만 가능

참고

-아날로그신호의 폐쇄 자막인 경우 사용할 수 없습니다.
- 608 디코드 채널의 XDS 서비스인 경우 사용할 수 없습니다.
-명령의 전송 순서에 따라 708 사양을 준수 하는 항목을 사용하지 못할 수 있습니다.

기본 제공 액세서리

취급 설명서 (1)

디자인 및 사양은 예고 없이 변경될 수 있습니다.

주의

사용 전에는 항상 정상적으로 작동하는지 확인하십시오.

SONY는 본체의 오류로 인한 현재 또는 장래 이익의 손실에 대한 손해에 대해서 보증기간 종이거나 보증기간 경과 후 또는 어떠한 이유에도 상관없이 배상이나 변상에 대한 일체의 책임을 지지 않습니다.
