使用説明書 BKM-244CC SONY

お買い上げいただきありがとうございます。

注意

電気製品は安全のための注意事項を守らないと、火災や人身事故になることがあります。

この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを示しています。この取扱説明書をよくお読みのうえ、製品を安全にお使いください。お読みになったあとは、いつでも見られるところに必ず保管してください。

BKM-244CC

CE

警告表示の意味

取扱説明書および製品では、次のような表示をしています。表示の内容をよく理解してから本文をお読みください。

注意

この表示の注意事項を守らないと、感電やその他の事故によりけがをしたり周辺の物品に損害を与えたりすることがあります。

行為を指示する記号

スラグをコン セントから抜く

安全のために

注意

下記の注意を守らないと、けがをしたり周辺の物品に損害を与えることがあります。

アダプター取り付けの際は電源プラグを抜く

フラグをコン セントから抜く

アダプターを本体のスロットに取り付ける際は、本体の電源プラグを抜いてください。通電状態での取り付けは感電の原因になることがあります。

概要

HD/SD-SDI クローズドキャプションアダプターBKM-244CC は、ソニーの業務用モニター用ビデオ信号入力アダプターです。 入力オプションスロットに装着すると、本体の入出力端子となり、HD/SD シリアルデジタルコンポーネント信号のデコーダーとして働きます。

機能

シリアルデジタルコンポーネント信号 用デコーダー

内蔵のデコーダーにより、シリアルデジタルコンポーネント信号をデコードできます。

シリアルデジタル信号用入出力端子

シリアルデジタル信号入力端子を 2 系統およびモニター出力端子を 1 系統装備しています。

クローズドキャプションデコード表示

シリアルデジタル信号に重畳されたクローズドキャプション信号をデコードし、映像信号上に表示できます。

入出力端子の使いか た

◆ BKM-244CC を、入力オプションスロットに装着する方法については、本体の取扱説明書をご覧ください。

入出力端子の構成と入力可能な信号

入力端子の構成と入力可能な信号を下図に示します。

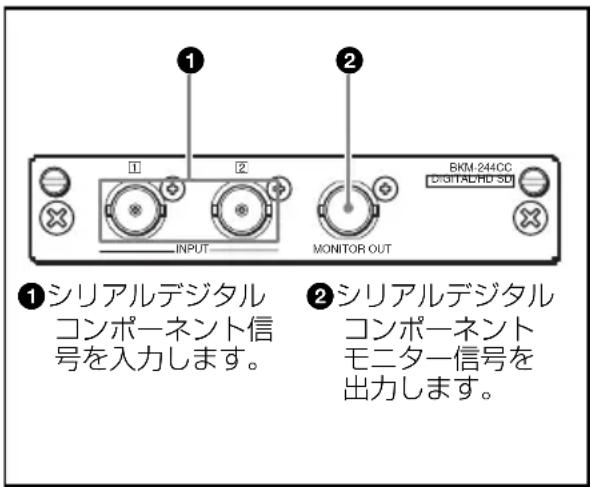

① ② BKM-244CC DIGITALHD 3D ①シリアルデジタル コンポーネント信 号を入力します。 ②シリアルデジタル コンポーネント モニター信号を 出力します。

シリアルデジタルコンポーネント信号の入力

端子 ①に入力できます。モニター画面に表示されている入力信号を端子 ②から出力させることができます。

端子 ②には、75Ω 終端器を取り付ける必要はありません。

ご注意

• MONITOR OUT 出力は、装着した本体の電源が ON された状態で出力されます。スタンバイ状態では出力されません。
• MONITOR OUT 出力は、本線系としての出力規格を満たしていません。

仕様

一般

電源 + 3.3 V、+ 5 V（本体より供給）

消費電力 約 4 W

動作条件

温度 0^ 35^

推獎使用溫度

$$ 2 0 ^ {\circ} \mathrm{C} \sim 3 0 ^ {\circ} \mathrm{C} $$

湿度 0% \~ 90% (結露のないこと)

気圧 700 hPa \~ 1060 hPa

保存 / 輸送条件

温度 - 10 ℃～+ 40 ℃

湿度 0% \~ 90%

気圧 700 hPa \~ 1060 hPa

最大外形寸法

100 × 20 × 162 mm (幅 /

さ / 奥行き)

質量 約 250 g

入出力端子

デジタル入力

BNC 型（2）、モニター出力 付き

対応信号フォーマット

本体の取扱説明書をご覧ください。

信号特性

デジタル信号

サンプリング周波数

出力信号振幅：800 mVp-p ± 10%

出力インピーダンス：75 Ω 不平衡

伝送距離

D1-SDI：最大 200 m （（株）フジクラ製

の同軸ケーブル 5C-2V または同等品使用時)

HD-SDI: 最大 100 m ( (株) フジクラ製

の同軸ケーブル 5C-FB また

は同等品使用時)

クローズドキャプションデコード

対応信号

D1-SDI : 480/59.94i

HD-SDI: 1080/60i^1) 、 ^2) 、 720/60P^1)

1）フレーム周波数 1/1.001 にも対応します。
2) Dual-link には対応していません。

対応規格

D1-SDI : EIA/CEA-608 (VBI) 、EIA/ CEA-608 (ANC)

HD-SDI : EIA/CEA-608 (708) 、EIA/ CEA-708

痺応仕様（EIA/CEA-608）

デコードチャンネル：CC1 \~ CC4、 TEXT1 \~ TEXT4

キャラクター：Standard Character、Special Character

対応仕様（EIA/CEA-708）

キャプションサービス：Service #1 \~ #6

キャラクター：G0 コード、G1 コード

Window スタイル、Pen スタイル

Window スタイル
Justify LEFT	のみ対応
Print Direction	LEFT-TO-RIGHT のみ対応
Scroll Direction	BOTTOM-TO-TOP のみ対応
Word Wrap	非対応
Display Effect	SNAP のみ対応
Fill Color BLACK	のみ対応
Fill Opacity SOLID、TRANSPARENT、TRANSCLUCENT に対応
Border Type	非対応
Pen スタイル
Pen Size LARGE、STANDARD、SMALL に対応
Font Style 0	(フォント種類は 1 種類)
Offset NORMAL のみ対応
Italics 対応
Underline 対応
Edge Type 非対応
Foreground Color	白、黒、赤、青、緑、黄、シアン、マゼンタに対応
Foreground Opacity	SOLID のみ対応
Background Color	BLACK のみ対応
Background Opacity	SOLID のみ対応

ご注意

• アナログ信号のクローズドキャプションには対応していません。
• 608デコードチャンネルのXDS サービスには対応していません。
• 708 仕様のサポートしている項目についても、コマンドの送信順序によっては対応できない場合があります。

付属品 取扱説明書 (1)

本機の仕様および外観は、改良のため予告なく変更することがありますが、ご了承ください。

この装置は、情報処理装置等電波障害自主規制協議会（VCCI）の基準に基づくクラス A 情報技術装置です。この装置を家庭環境で使用すると電波障害を引き起こすことがあります。この場合には使用者が適切な対策を講ずるよう要求されることがあります。

お使いになる前に、必ず動作確認を行ってください。故障その他に伴う営業上の機会損失等は保証期間中および保証期間経過後にかかわらず、補償はいたしかねますのでご了承ください。
