Descrizione

L'adattatore per sottotitoli codificati HD/SD-SDI BKM-244CC è un adattatore d'ingresso segnali video per i monitor professionali Sony. Installato in uno slot d'ingresso opzionale dell'apparecchio principale, l'adattatore fornisce connettori d'ingresso e uscita video per l'apparecchio principale e un decodificatore per i segnali a componenti digitali seriali HD/SD.

Funzione

Decodificatore per segnali a componenti digitali seriali

L'adattatore BKM-244CC incorpora un decodificatore per segnali a componenti digitali seriali.

Connettore segnali di ingresso e uscita digitali seriali

L'adattatore BKM-244CC è dotato di due connettori di ingresso e un connettore di uscita monitor per segnali digitali seriali.

Visualizzazione decodifica sottotitoli codificati

L'adattatore BKM-244CC può decodificare segnali dei sottotitoli codificati sovraimposti su segnali digitali seriali e visualizzare quei segnali dei sottotitoli codificati sopra i segnali video.

Uso dei connettori di ingresso e uscita

Per le informazioni sull'installazione dell'adattatore BKM-244CC in uno slot di ingresso opzionale dell'apparecchio principale, vedere le istruzioni per l'uso dell'apparecchio principale.

Configurazione dei connettori di ingresso/uscita e segnali di ingresso utilizzabili

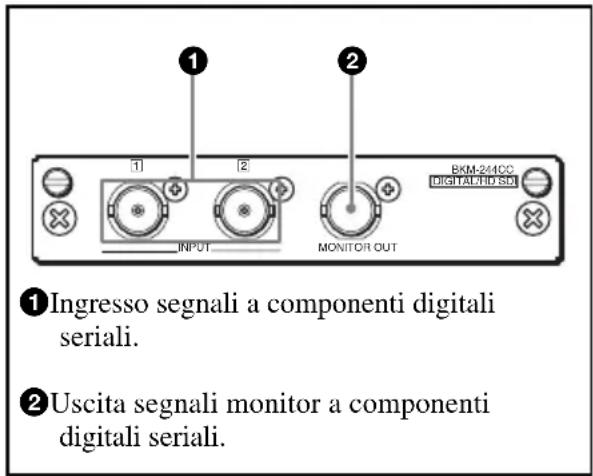

La configurazione dei connettori di ingresso e di uscita e i segnali di ingresso utilizzabili sono illustrati qui sotto.

① Ingresso segnali a componenti digitali seriali. ② Uscita segnali monitor a componenti digitali seriali.

Ingresso segnali a componenti digitali seriali

È possibile inviare segnali digitali seriali ai connettori di ingresso ① e ricevere i segnali visualizzati sullo schermo dell'apparecchio principale o del monitor dal connettore ②. Non è necessario collegare la terminazione a 75 ohm al connettore ②.

Note

• L'uscita MONITOR OUT è attiva solo quando l'alimentazione dell'apparecchio principale è inserita (ON). L'uscita MONITOR OUT non è attiva quando il monitor è in modalità standby.
• Il segnale in uscita da MONITOR OUT non è conforme alle specifiche segnale ON-LINE.

Caratteristiche tecniche

Dati generali

Tensione +3,3 V, +5 V (fornita dall'apparecchio principale)

Consumo di corrente Circa 4 W

Condizioni di funzionamento

Temperatura ottimale da 20°C a 30°C

Umidità da 0% a 90% (senza condensa)

Pressione da 700 hPa a 1060 hPa

Condizioni di deposito e trasporto

Temperatura da -10^ a +40^

Umidità da 0% a 90%

Pressione da 700 hPa a 1060 hPa

Dimensioni esterne massime (l/h/p) 100 × 20 × 162 mm

Peso Circa 250 g

Connettori di ingresso/uscita

Ingresso digitale BNC (2), con connettore di uscita monitor

Formato segnale disponibile

Fare riferimento alle Istruzioni per l'uso dell'unità principale multiformato.

Caratteristiche segnale

Segnali componenti digitali Frequenza di campionamento D1-SDI: Y/R-Y/B-Y: 13,5 MHz HD-SDI: Y/P_B/PR: 74,25 MHz Quantizzazione 10 bit/campione

MONITOR OUT

Ampiezza segnale di uscita: 800 mVp-p ± 10%

Impedenza di uscita: 75 ohm, non bilanciato

Distanza di trasmissione

D1-SDI: 200 m max. (Con cavi coassiali 5C-2V (Fujikura. Inc.) o equivalenti.)

HD-SDI: 100 m max. (Con cavi coassiali 5C-FB (Fujikura. Inc.) o equivalenti.)

Decodifica dei sottotitoli codificati

Segnali disponibili

D1-SDI: 480/59,94i

HD-SDI: 1080/60i ^1),2) , 720/60P ^1)

1) Disponibile anche per frequenza fotogramma 1/1,001

2) Non disponibile per Dual-link

Standard disponibili

D1-SDI: EIA/CEA-608 (VBI),

EIA/CEA-608 (ANC)

HD-SDI: EIA/CEA-608 (708),

EIA/CEA-708

Specifiche disponibili (EIA/CEA-608)

Canale di decodifica: da CC1 a CC4, da TEXT1 a TEXT4

Carattere: carattere standard, carattere speciale

Specifiche disponibili (EIA/CEA-708)

Servizio sottotitoli: da Service #1 a #6

Carattere: codice G0, codice G1

Stile Window, stile Pen

Stile Window
Justify Disponibile solo per LEFT
Print Direction	Disponibile solo per LEFT-TO-RIGHT
Scroll Direction	Disponibile solo per BOTTOM-TO-TOP
Word Wrap Non disponibile
Display Effect	Disponibile solo per SNAP
Fill Color Disponibile solo per BLACK
Fill Opacity Disponibile per SOLID, TRANSPARENT, TRANSCLUCENT
Border Type Non disponibile

Stile Pen
Pen Size Disponibile per LARGE, STANDARD, SMALL
Font Style 0 (un tipo di carattere)
Offset Disponibile solo per NORMAL
Italics Disponibile
Underline Disponibile
Edge Type Non disponibile
Foreground Color	Disponibile per bianco, nero, rosso, blu, verde, giallo, ciano, magenta

Stile Pen
Foreground Opacity	Disponibile solo per SOLID
Background Color	Disponibile solo per BLACK
Background Opacity	Disponibile solo per SOLID

Note

• Non disponibile per sottotitoli codificati di segnali analogici.
• Non disponibile per il servizio XDS del canale di decodifica 608.
• Potrebbe non essere disponibile per articoli conformi alle specifiche 708 a seconda dell'ordine di invio del comando.

Accessori forniti in dotazione

Istruzioni per l'uso (1)

Design e caratteristiche tecniche sono soggetti a modifiche senza preavviso.

Nota

Verificare sempre che l’apparecchio stia funzionando correttamente prima di usarlo. LA SONY NON SARÀ RESPONSABILE DI DANNI DI QUALSIASI TIPO, COMPRESI, MA SENZA LIMITAZIONE A, RISARCIMENTI O RIMBORSI A CAUSA DELLA PERDITA DI PROFITTI ATTUALI O PREVISTI DOVUTA A GUASTI DI QUESTO APPARECCHIO, SIA DURANTE IL PERIODO DI VALIDITÀ DELLA GARANZIA SIA DOPO LA SCADENZA DELLA GARANZIA, O PER QUALUNQUE ALTRA RAGIONE.
