BEDIENUNGSANLEITUNG PWS-110RX1A SONY

128 GBytes / 256 GBytes

Beispiele zur Systemkonfiguration 31

Name und Funktion der Teile.... 32

Vorderansicht 32

Vorderansicht (mit abgenommener Blende) 32

Rückansicht ....33

Einrichtung 34

Anfangseinstellungen 34

Anwendungs- und Camcordereinstellungen.... 35

Bibliothekslizenzen 35

Bedienung der Webanwendung „Maintenance“ ...... 35

Vorsichtsmaßnahmen.... 36

Spezifikationen.... 36

Bitte lesen Sie die Sicherheitshinweise in der Bedienungsanleitung des PWS-100/110 (im Lieferumfang enthalten).

Überblick

Dieses Gerät ist ein System für das Live-Streaming im Internet. Es empfängt Streaming Video von einem Camcorder mit Netzwerkfunktion im mobilen Einsatz und gibt SDI-Signale für das Live-Streaming aus. Das Gerät besteht aus einer RX-Anwendung, die Streaming Video empfängt, sowie einem Connection Control Manager, die die Verbindungen zwischen dem Camcorder und dem Gerät verwaltet. Der Connection Control Manager verfügt über eine Web-Benutzeroberfläche, die über einen Webbrowser auf einem Client-PC angezeigt und zur gleichzeitigen Verwaltung mehrerer Verbindungen verwendet werden kann.

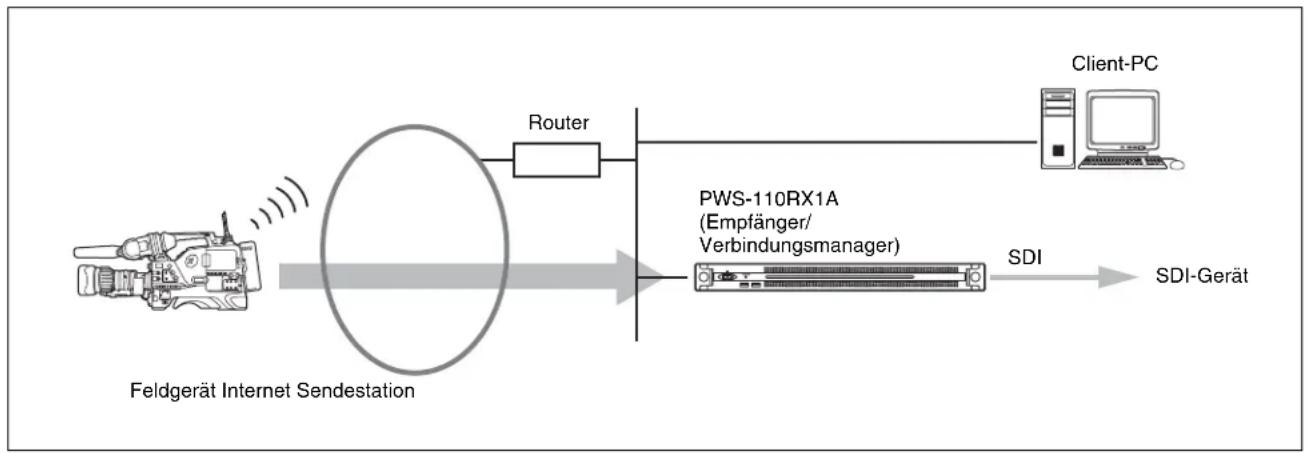

Beispiele zur Systemkonfiguration

Dieser Abschnitt zeigt Konfigurationsbeispiele für Live-Streaming-Systeme mit dem PWS-110RX1A.

Das folgende Beispiel zeigt ein kleines System mit nur einem Gerät. Das Gerät dient als Streaming-Empfänger und Verbindungsmanager.

Zusätzliche PWS-110RX1A-Einheiten können als Streaming-Empfänger verwendet werden.

Für die Übertragung von Streaming Video wird ein Camcorder, der mit einem Drahtlos-Adapter CBK-WA100/101 verbunden ist, oder ein Camcorder mit Drahtlosfunktion benötigt. Ausführliche Informationen zu unterstützten Camcordern erhalten Sie von Ihrem örtlichen Sony-Handels- oder Kundendienstvertreter.

Name und Funktion der Teile

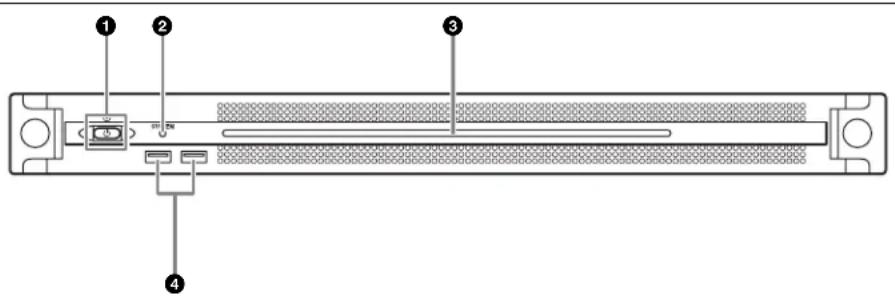

Vorderansicht

①Taste und LED Ein/Bereitschaft

Schaltet das Gerät ein- und aus (Bereitschaftsmodus). Wenn das Netzkabel angeschlossen wird, wird das Gerät in den Bereitschaftsmodus versetzt, und die LED leuchtet rot. Wenn im Bereitschaftsmodus die Taste Ein/Bereitschaft gedrückt wird, wird das Gerät eingeschaltet und die LED leuchtet grün. Wenn die Taste Ein/Bereitschaft zwei Sekunden lang gedrückt wird, wird das Gerät in den Bereitschaftsmodus versetzt, und die LED leuchtet rot. Wenn die LED rot leuchtet und Sie das Gerät wieder einschalten möchten, halten Sie die Taste Ein/Bereitschaft drei Sekunden oder länger gedrückt. Die LED erlischt, wenn das Netzkabel vom Gerät getrennt wird.

② SYSTEM-LED

Gibt den Status des Gerätes an.

Leuchtet grün: Normaler Betrieb

Grünes Blinken (einmal pro Sekunde): System wird gestartet oder wechselt in den Bereitschaftsmodus

Oranges Blinken (einmal pro Sekunde): Eine Warnmeldung wurde ausgegeben.

Schnelles rotes Blinken (viermal pro Sekunde): Ein Fehler ist aufgetreten.

③LED auf der Frontblende

Leuchtet entsprechend den Einstellungen in der Web-Benutzeroberfläche. Die LED wird mithilfe der Einstellung [001: LINE LED] auf der Seite [Settings] des Bildschirms Maintenance konfiguriert.

④USB-Anschlüsse (Frontblende)

Zum Anschließen einer Tastatur und einer Maus zum Initialisieren des Geräts.

USB-Geräte, die im vorliegenden Dokument nicht beschrieben werden, werden nicht unterstützt.

Hinweise

• Beide USB-Anschlüsse an der Frontblende unterstützen die Stromversorgung (900 mA).
  • Verwenden Sie SuperSpeed-USB-Kabel.

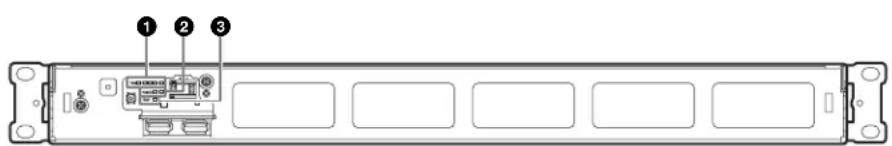

Vorderansicht (mit abgenommener Blende)

Wenn die SYSTEM-LED oder die Web-Benutzeroberfläche einen Fehler anzeigt, können Sie die Frontblende abnehmen, um den Status der Hardwarekomponenten zu überprüfen.

Lösen Sie zum Entfernen der Frontblende die Schrauben auf der linken und rechten Seite und ziehen Sie die Blende nach vorn ab.

Bei einer Fehlfunktion eines Lüfters leuchtet die entsprechende LED rot.

② POWER-LEDs

Bei einer Fehlfunktion eines Netzteils leuchtet die entsprechende LED rot.

③TEMP-LED

Wenn im Gerät eine ungewöhnlich hohe Temperatur erkannt wird, leuchtet die Anzeige rot.

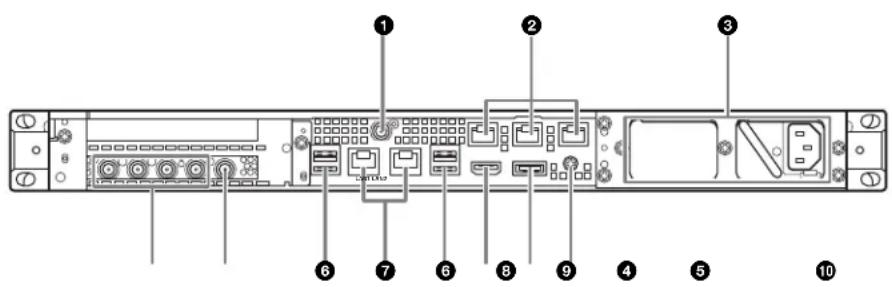

Rückansicht

① SYSTEM TC-Anschluss

Wird von diesem System nicht verwendet.

②Remote-Anschlüsse (1/2, 3/4, 5)

Wird von diesem System nicht verwendet.

③Netzteile

Schließen Sie hier die Netzkabel an und verbinden diese mit Steckdosen.

Werkseitig ist nur ein Netzteil installiert. Ein zweites Netzteil kann installiert werden, wenn eine redundante Stromversorgung gewünscht ist. Bei der Verwendung in Systemen, die eine hohe Zuverlässigkeit erfordern, kann das Gerät durch eine redundante Stromversorgung auch dann weiterbenutzt werden, wenn ein Netzteil ausgefallen ist.

Ausführliche Informationen zum Installieren oder Austauschen eines Netzteils erhalten Sie von Ihrem örtlichen Sony-Vertreter oder Kundendienst.

④SDI-Anschlüsse (1 bis 4)

Die Anschlüsse SDI1 bis SDI4 sind von links nach rechts nummeriert.

Zum Ausgeben von SDI-Signalen.

⑤REF IN-Anschlüsse

Zur Eingabe von Synchronisierungs-Referenzsignalen.

⑥USB-Anschlüsse (Rückseite)

Zum Anschließen einer Tastatur und einer Maus. USB-Geräte, die im vorliegenden Dokument nicht beschrieben werden, werden nicht unterstützt.

Hinweise

• Von den vier USB-Anschlüssen auf der Geräterückseite unterstützt nur der untere rechte Anschluss die Stromversorgung (900 mA). Die anderen drei Anschlüsse unterstützen keine Stromversorgung und sollten verwendet werden, um USB-Geräte anzuschließen, die keine vom USB-Anschluss gelieferte Stromversorgung benötigen.
• Verwenden Sie SuperSpeed-USB-Kabel.

⑦ LAN-Anschlüsse

Mit einem LAN-Kabel verbinden.

⑧HDMI-Anschluss

Mittels eines HDMI-Kabels mit einem Monitor verbinden. Verwenden Sie ein HDMI-Kabel, das dem folgenden Standard entspricht:

• High Speed HDMI-Kabel (Premium High Speed HDMI-Kabel)

⑨DisplayPort-Anschluss

Wird von diesem System nicht verwendet.

10Masseanschluss

Mit der Masse verbinden.

Einrichtung

Anfangseinstellungen

Bevor Sie das Gerät verwenden, konfigurieren Sie die Windows-Einstellungen im Gerät. Die nachfolgende Beschreibung erläutert die Einstellungen unter Windows 10.

Hinweis

Um einen Neustart des Geräts durchzuführen, fahren Sie es zunächst herunter. Drücken Sie dann erneut die Taste Ein/Bereitschaft an der Frontblende, ohne Windows erneut zu starten.

1 Verbinden Sie eine Tastatur und eine Maus mit den USB-Anschlüssen an der Frontblende. Verbinden Sie einen Monitor mit dem HDMI-Anschluss an der Rückseite.
2 Stellen Sie die Taste Ein/Bereitschaft in die Position On.
3 Wenn der Windows-Anmeldebildschirm angezeigt wird, geben Sie den Benutzernamen „rx1“ und das Kennwort „rx1“ ein, und melden Sie sich an.
4 Wenn der Bildschirm zum Einrichten des Kennworts erscheint, setzen Sie ein neues Kennwort und melden Sie sich an.

Im Gerät ist der Standardbenutzer „rx1“ für Windows konfiguriert. Legen Sie das Kennwort für den Benutzer fest, um die Sicherheit zu gewährleisten.

Einstellen der Sprache der Windows-Benutzeroberfläche

1 Halten Sie die Windows-Taste gedrückt und drücken Sie die X-Taste. Wählen Sie dann aim angezeigten Menü die Option [Control Panel].
2 Wählen Sie [Clock, Language, and Region] > [Language].
3 Wählen Sie [Add language], um eine Sprache hinzuzufügen.
4 Wählen Sie die hinzuzufügende Sprache und klicken Sie dann auf [Add].
5 Wählen Sie die zu verwendende Sprache und klicken Sie auf [Move up], bis die Sprache am Anfang der Liste angezeigt wird.

6 Melden Sie sich abmelden und wieder an.

Konfigurieren des Netzwerks

1 Schließen Sie ein Netzwerkkabel an die LAN1-Buchse auf der Rückseite des Geräts an. Sie benötigen die Verbindungs- und Netzwerkeinstellungen für die Benutzerumgebung.
2 Klicken Sie in der Systemsteuerung unter [Network and Internet] auf [View network status and tasks].
3 Klicken Sie unter [Connections] auf das über das LAN-Kabel angeschlossene Gerät.
4 Klicken Sie auf die Schaltfläche [Properties].
5 Wählen Sie [Internet Protocol Version 4 (TCP/IPv4)] aus und klicken Sie auf die Schaltfläche [Properties].
6 Ändern Sie die IP-Adresse und andere Einstellungen.
7 Klicken Sie auf die Schaltfläche [Advanced], um DNS- und andere Einstellungen zu konfigurieren.
8 Klicken Sie abschließend auf die Schaltfläche [OK].

Einstellen von Datum und Uhrzeit

1 Wählen Sie im Systemsteuerungsbereich [Clock, Language, and Region] unter [Date and Time] die Einstellung [Set the time and date] aus.
2 Klicken Sie auf der Registerkarte [Date and Time] auf [Change time zone] und wählen Sie die Zeitzone aus.
3 Klicken Sie auf der Registerkarte [Date and Time] auf [Change date and time] und wählen Sie die Zeitzone aus.
4 Klicken Sie auf der Registerkarte [Internet Time] auf die Schaltfläche [Change settings].
5 Geben Sie einen NTP-Server an und klicken Sie dann auf die Schaltfläche [Update Now].
6 Aktivieren Sie das Kontrollkästchen [Synchronize with an Internet time server], um die Uhr regelmäßig mithilfe des NTP-Servers einzustellen.

Abmeldung

Melden Sie sich zum Abschluss von Windows ab.

1 Klicken Sie auf [Start].

2 Klicken Sie oben im Menü „Start“ auf den Kontonamen und dann auf [Sign out].

Anwendungs- und Camcordereinstellungen

Nachdem Sie Windows konfiguriert haben, konfigurieren Sie folgendermaßen die Einstellungen für Anwendung und Camcorder. Einzelheiten zur Konfiguration finden Sie in der Hilfe des Systems.

①Einstellungen des Connection Control Managers

Zeigen Sie den Verwaltungsbildschirm des Connection Control Manager auf einem Client-PC an, und konfigurieren Sie den Bildschirm.

②RX-Anwendungseinstellungen

Starten Sie das Initialization Tool, um die RX-Anwendung (Empfängeranwendung) zu konfigurieren.

③ Camcorder-Sendereinstellungen

Konfigurieren Sie den Camcorder-Sender oder den mit dem Camcorder verbundenen Drahtlos-Adapter.

Einzelheiten zur Konfiguration finden Sie unter der folgenden URL-Adresse und in der Hilfe des Systems.

http://helpguide.sony.net/pro/rx/v1/de/index.html

Bibliothekslizenzen

Lizenzinformationen zum jeweiligen Typ Bibliothek, die vom PWS-110RX1A verwendet wird, erhalten Sie unter [Help] im Verwaltungsbildschirm des Connection Control Manager.

Bedienung der Webanwendung „Maintenance“

Einzelheiten zur Bedienung der Maintenance Web Application für Systemadministratoren erhalten Sie, indem Sie sich am Gerät anmelden und auf das Shortcut-Symbol auf dem Desktop zur Anzeige der Bedienungsanleitung doppelklicken.

Vorsichtsmaßnahmen

Vorsichtsmaßnahmen bezüglich der Stromversorgung

Falls das Gerät während des Betriebs plötzlich ausgeschaltet wird, könnte ein Datenverlust auftreten. Um die Datenintegrität aufrecht zu erhalten wird die Verwendung einer unterbrechungsfreien Stromversorgung (UPS) empfohlen.

Um das Netzkabel zu trennen oder den Ausschalter auszuschalten, drücken Sie stets die Taste Ein/Bereitschaft an dem Gerät, um das Gerät auszuschalten, bevor Sie fortfahren.

Komponenten mit beschränkter Lebensdauer

Lüfter und Batterie des Geräts sind

Verbrauchsmaterialien, die regelmäßig ersetzt werden müssen.

Wenn das Gerät bei Raumtemperatur betrieben wird, sollten die Teile ca. alle 2 bis 5 Jahre ersetzt werden. Diese Ersatzfristen stellen jedoch nur eine allgemeine Richtlinie und keine Garantie der Lebensdauer dieser Teile dar. Weitere Informationen zum Austausch von Komponenten erhalten Sie bei Ihrem Händler.

Vorsichtsmaßnahmen für das Arbeiten im Netzwerk

In Abhängigkeit von der Betriebsumgebung können unter Umständen nicht autorisierte Dritte im Netzwerk Zugriff auf das System erlangen.

Aus Sicherheitsgrunden empfehlen wir dringend, alle Passwörter zu konfigurieren.

Konfigurieren Sie alle Passwörter entsprechend der Anleitung in Seite 34.

Vorsichtsmaßnahmen für die Nutzung von USB-Geräten

UASP (USB Attached SCSI Protocol) wird von der Einheit nicht unterstützt.

Spezifikationen

Allgemein

Stromversorgung

100 V bis 240 V AC

50/60 Hz

Leistungsaufnahme

235 W

Leistungsaufnahme im Bereitschaftsmodus

3 W oder niedriger

Betriebstemperatur

5^ bis 35^

Lagertemperatur

-20^ bis +60^

Luftfeuchtigkeit im Betrieb

20% bis 90% (Relative Luftfeuchtigkeit)

Luftfeuchtigkeit bei Lagerung

5% bis 80%

Gewicht 9,8 kg

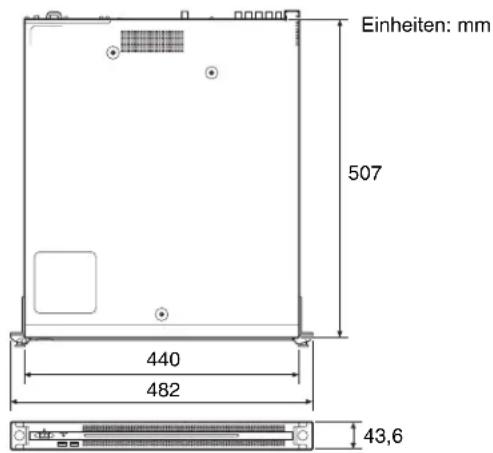

Abmessungen 440 × 43,6 × 507 mm (Breite × Höhe × Tiefe)

Einheiten: mm 507 440 482 43,6

CPU

Prozessor Intel Core i7 6700TE (2,4 GHz)

Speicher 8 GB

SO-DIMM (DDR4) (2)

Laufwerk (M.2) 128 GB / 256 GB

Erweiterungsbus

USB (Frontblende/Rückseite)

Super Speed USB (USB 3.0) Typ A

(6; 2 auf der Vorderseite, 4 auf der Rückseite)

Vorderseite: Stromversorgung wird unterstützt (900 mA/Anschluss)

Rückseite: Stromversorgung wird von unterem rechten Anschluss unterstützt (900 mA), keine Unterstützung bei den anderen drei Anschlüssen

HDMI Typ A (1)

HDMI Vers. 1.4a, maximale Auflösung 1920 × 1200 , 60 Hz

REF IN BNC (1)

SMPTE ST 318-gemäße HD Drei-Pegel-Synchronisation (0,6 Vp-p/75 Ohm/negative Synchronisation) oder SD-Schwarzburst/Composite-Sync (0,286 Vp-p/75 Ohm/negative Synchronisation)

SDI 1 bis 4 BNC (4)

HD: gemäß SMPTE ST 292-1

SD: gemäß SMPTE ST 259

Im Lieferumfang enthaltenes Zubehör

Benutzerhandbuch (vorliegendes Dokument) (1)

Bedienungsanleitung (1)

Schrauben für Einbau in Rack (4)

Optionales Zubehör

Optionale Stromversorgung PWSK-101

Design und Spezifikationen können ohne Vorankündigung geändert werden.

SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART DURCH UNTERLASSENE GEEIGNETE SICHERHEITSMASSNAHMEN AN ÜBERTRAGUNGSGERÄTEN, DURCH UNVERMEIDBARE DATENPREISGABE AUFGRUND DER ÜBERTRAGUNGSSPEZIFIKATIONEN ODER DURCH SICHERHEITSPROBLEME JEGLICHER ART ÜBERNEHMEN.

Hinweise

• Führen Sie immer eine Probeaufnahme aus, und bestätigen Sie, dass die Aufnahme erfolgreich war. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICHT BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFGRUND VON FEHLFUNKTION DIESES GERÄTS ODER SEINER DATENTRÄGER, EXTERNEN SPEICHERSYSTEMEN ODER JEGLICHEN ANDEREN DATENGRÄGERN ODER SPEICHERSYSTEMEN ZUR AUFNAHME VON INHALTEN JEDER ART ÜBERNEHMEN.
• Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig arbeitet. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICHT BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFGRUND VON VERLUST VON AKTUELLEN ODER ERWARTETEN PROFITEN DURCH FEHLFUNKTION DIESES GERÄTS ODER AUS JEGLICHEM ANDEREN GRUND, ENTWEDER WÄHREND DER GARANTIEFRIST ODER NACH ABLAUF DER GARANTIEFRIST, ÜBERNEHMEN.
• SONY KANN KEINE HAFTUNG FÜR ANSPRÜCHE JEDER ART VON DEN BENUTZERN DIESES GERÄTS ODER VON DRITTER SEITE ÜBERNEHMEN.
• SONY KANN KEINE HAFTUNG FÜR VERLUST, RETTUNG ODER WIEDERHERSTELLUNG VON DATEN IM INTERNEN SPEICHERSYSTEM, AUF AUFZEICHNUNGSMEDIEN, EXTERNEN SPEICHERSYSTEMEN ODER ANDEREN MEDIEN BZW. SPEICHERSYSTEMEN ÜBERNEHMEN.

• SONY KANN KEINE HAFTUNG FÜR DIE BEENDIGUNG ODER EINSTELLUNG VON DIENSTLEISTUNGEN BEZÜGLICH DIESES GERÄTS GLEICH AUS WELCHEM GRUND ÜBERNEHMEN.

• Windows ist in den USA und/oder weiteren Ländern ein eingetragenes Warenzeichen der Microsoft Corporation.
  • Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.

Alle anderen Produkt- und Markennamen sind eingetragene Marken oder Marken ihrer jeweiligen Eigentümer. Geschützte Begriffe sind in diesem Dokument nicht durch die Symbole ^ oder ^TM gekennzeichnet.

Dieses Produkt verwendet den Quellcode von T-Kernel

2.0, der unter T-License 2.1 vom TRON Forum

(www.tron.org) lizenziert ist.
