用户手册 DL30 AVer

攝影機	變壓器 & 電源線	電線固定板	電線束線帶 (x4)
M2 x 4mm 螺絲(x2)	快速安裝指南	遙控器	USB 連接線

*只有日本使用。

攝影機安裝建議(選購配件)

如需購買選購配件，請洽詢您所在區域的代理商。

壁掛支架(料號：60S5000000AC)

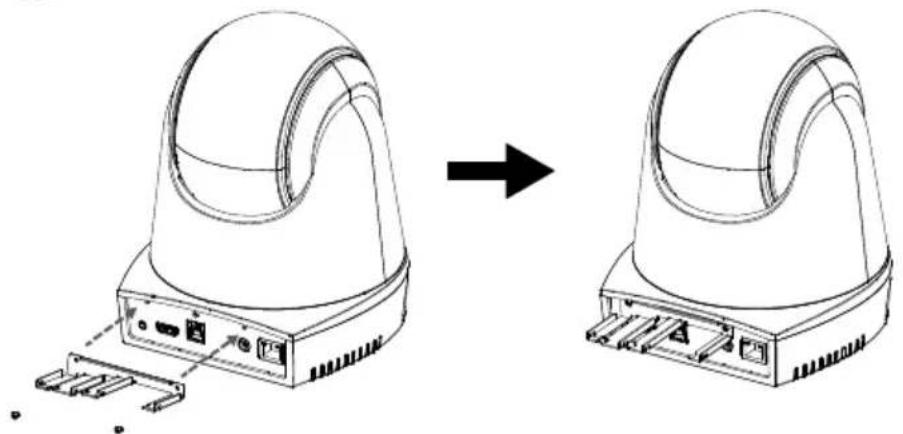

① 將電線固定板用兩顆M2 x 4mm螺絲鎖緊在攝影機上。

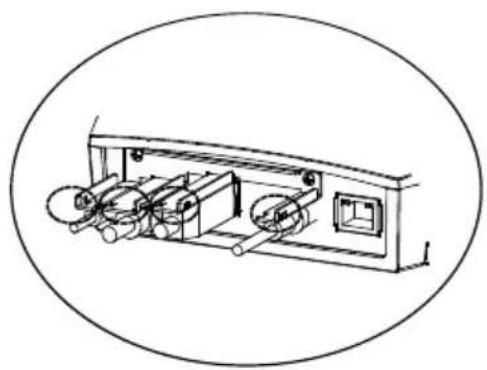

③ 使用四條束線帶固定連接線和電線固定板。

[註] DL30 不支援 HDMI 埠。

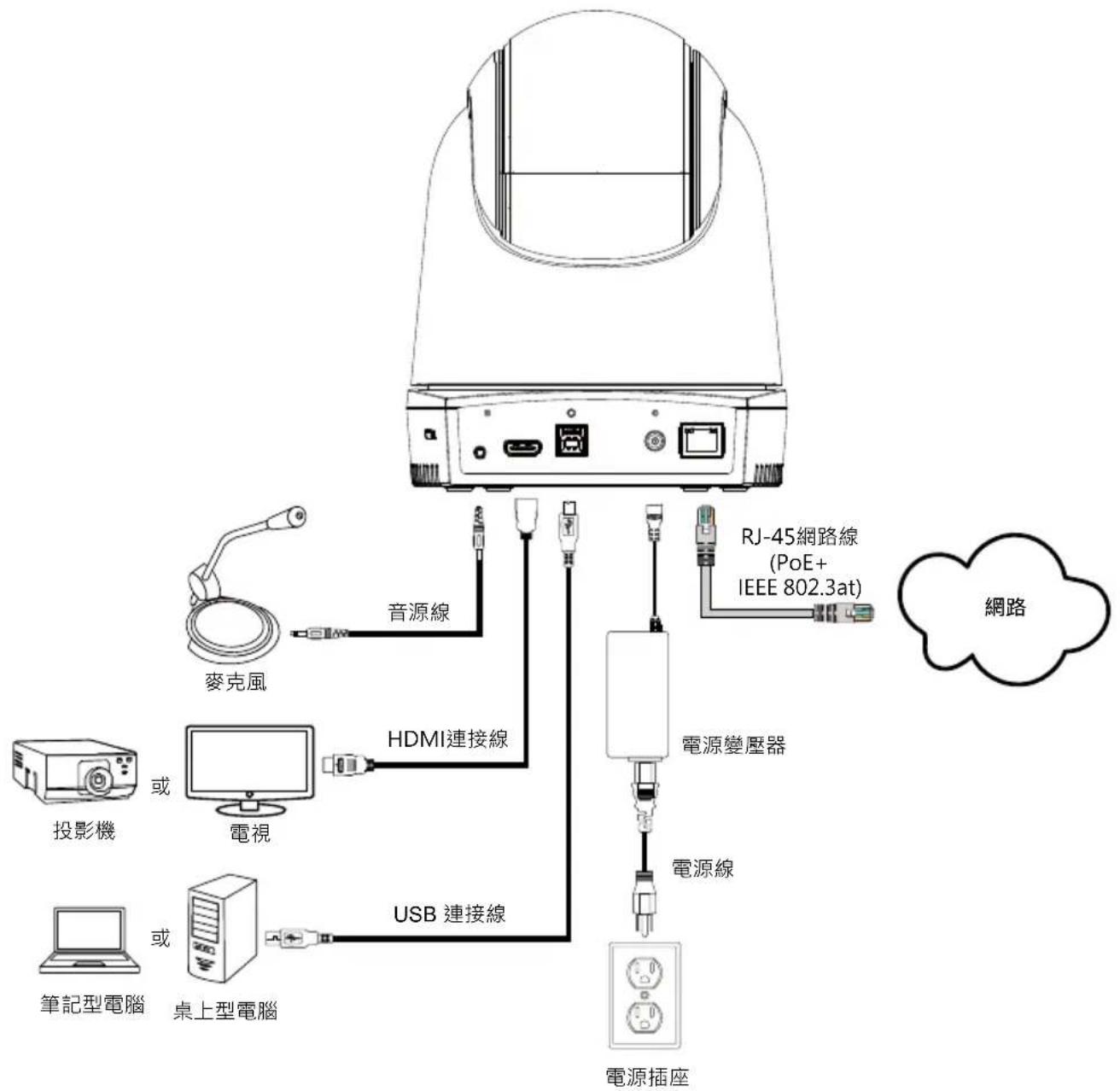

設備連接

[註] DL30 不支援 HDMI 埠。

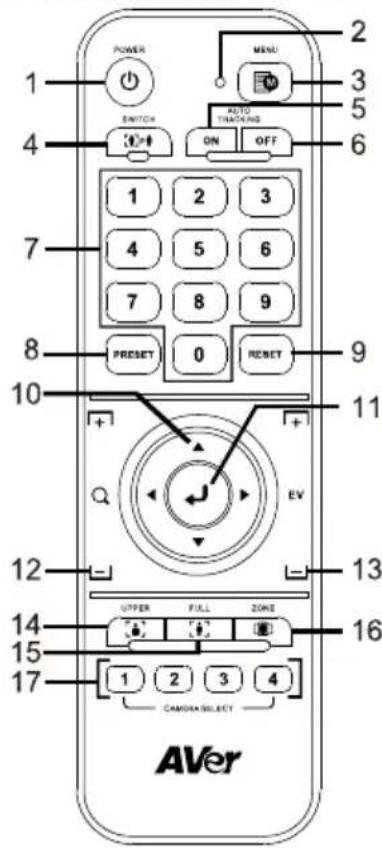

遙控器

遙控器需安裝兩顆 AAA 電池，使用前先確認電池已妥善安裝。

POWER MENU 1 2 3 4 5 6 ON OFF AUTO TRACKING 1 2 3 4 5 6 7 8 9 PRESET 0 RESET 9 10 11 + - EV 12 13 14 15 16 17 UPPER FILL ZONE CAMERA SELECT AVer

按鈕名稱 功能
(1) 電源	開機/待機/隱私模式:■ 按一次開啟隱私模式。再按一次關閉隱私模式。■ 長按3秒開啟待機模式。再短按一次關閉待機模式。
(2) 遙控器 LED	按其他鍵時會亮燈。
(3) 選單	開啟/退出 OSD 選單。[註] DL30 不支援 OSD 選單。
(4) 對換	追蹤切換。
(5) 自動追蹤啟動	啟動自動追蹤。
(6) 自動追蹤關閉	關閉自動追蹤。
(7) 數字鍵	調整攝影機的預設點位置 0~9。
(8) 預設點	使用者有以下兩種方式來存儲預設點:1. 同時按「Preset」和數字鍵 0~92. 先按「Preset」,接著按數字鍵 0~9當只按「Preset」鍵時,遙控器與攝影機的LED指示燈不會亮

(9) 重設	使用者有以下兩種方式來取消之前設定過的預設點:1. 同時按「Reset」和數字鍵0~92. 先按「Reset」,接著按數字鍵0~9當只按「Reset」鍵時,遙控器與攝影機的LED指示燈不會亮
(10) 攝影機方向控制	調整鏡頭左右/上下。遙控器的調整速度為固定的。如需調整速度可利用網頁瀏覽器。設定細節可參考使用手冊。
(11) 確認	在OSD選單上確認選取項目或進行選取。
(12) 縮小/放大	調整影像大小。遙控器的調整速度為固定的。如需調整速度可利用網頁瀏覽器。設定細節可參考使用手冊。
(13) 曝光補償	調整曝光補償的設定。
(14) 半身	螢幕上講者顯示為半身。
(15) 全身	螢幕上講者顯示為全身。
(16) 區域	區域追蹤模式
(17) 攝影機選擇	選擇欲操作的攝影機: 1~4 號。

LED 指示燈

顯示狀態
藍光(每2秒閃爍一次)	自動追蹤啟動
藍光(恆亮)	正常操作且自動追蹤關閉
橘光(閃爍)	攝影機初始化
橘光(恆亮)	待機中
紅光(閃爍)	韌體更新

CaptureShare

CaptureShare 軟體通過 USB 連接線，可設定攝影機、現場錄影、線上直播、影像擷取，及使用註記功能。此功能強大應用程式可幫助老師將 AVer 攝影機變成更加有效的遠距學習協作工具。

[註]如果老師需要將 DL 追踪攝影機作為網路攝影機或用於教學，可使用提供的 USB 連接線將攝影機連接到電腦，打開視訊協作應用程式（例如 Zoom、Skype 或 Microsoft® Teams），然後選擇 DL 追踪攝影機作為視訊來源即可使用。

IP 位址設定

DL 系列攝影機出廠設定為 DHCP on。

■ 若您的網路配置為 DHCP on

1. 攝影機接上網路，等待攝影機取得 IP。
2. 從你的伺服器控制站台，可找到剛剛新增的攝影機 IP。
3. 若有需要，請自行修改您要的 IP。

■ 若您的網路配置為 Static IP

1. 使用遙控器按下數字鍵 8 八次，攝影機會切回 Static IP 模式。
2. 攝影機出廠設定 IP 為 192.168.1.168。
3. 設定攝影機 Static IP 為 192.168.1.x，接著在瀏覽器輸入 192.168.1.168 連線攝影機。

AVer PTZ Management

當攝影機在網路上完成所有設定後，您可以下載我們免費的攝影機控制和管理軟體 AVer PTZ Management。此軟體可運行於 Windows PC 和筆記型電腦上控制攝影機，提供方便且同時控制多達 128 個攝影機的功能。

AVer PTZ Control Panel 讓您管理 AVer 遠距學習追蹤攝影機的所有基本控制和相關設置。通過 PTZ Control Panel，您可以在 iPad 上連線攝影機的實時視訊和音頻串流，還可以控制攝影機的拍攝快照和調整視角。您還可以啟用或關閉講者追蹤模式或區域追蹤模式，並存儲和調用多達 256 個預設點。

我們的開發人員正在不斷努力創造更多高階設定，使此應用程式完美替代遙控器。

遙控器電池安全資訊

• 請將電池存放在涼爽與乾燥的位置。
• 不要將電量用盡的電池棄置在家庭廢棄物中。請將電池棄置在特定回收處，或送回原購買的商店。
• 如果長時間不使用電池，請將其取出。電池漏液與腐蝕可能會損壞遙控器，請以安全方式棄置電池。
• 不可混用新舊電池。
• 不可混用不同類型的電池：鹼性、標準（碳鋅）或可充電（鎳鎘）電池。
• 不可將電池棄置於火源中。
• 請勿嘗試讓電池端子短路。

資訊

技術問題、技術支援、軟體和使用指南下載，請連結下面網址：https://www.aver.com/download-center/

連絡資訊

圓展科技股份有限公司

新北市 236 土城區大安路 157 號 8 樓

電話：[phone]

這是甲類的資訊產品，在居住的環境中使用時，可能會造成射頻干擾，

在這種情況下，使用者會被要求採取某些適當的對策。

版權聲明

©2021 AVer Information Inc. 保留所有權利

單元Unit	限用物質及其化學符號
	鉛Lead(Pb)	汞Mercury(Hg)	鎘Cadmium(Cd)	六價鉻Hexavalent chromium( Cr^+6 )	多溴聯苯Polybrominated biphenyls(PBB)	多溴二苯醚Polybrominated diphenyl ethers(PBDE)
電路板及零組件(電子料或電機料...等)	-	○	○	○	○	○
塑膠組件(外殼或導電泡棉...等)	○	○	○	○	○	○
金屬組件(鐵殼或鐵條或螺柱...等)	-	○	○	○	○	○
配件(電源供應器或遙控器或電纜線...等)	-	○	○	○	○	○
紙製品及包裝件(紙盒或手冊或泡殼...等)	○	○	○	○	○	○
備考1. “超出0.1 wt %”及“超出0.01 wt %”係指限用物質之百分比含量超出百分比含量基準值。Note 1: “Exceeding 0.1 wt %” and “exceeding 0.01 wt %” indicate that the percentage content of the restricted substance exceeds the reference percentage value of presence condition.備考2. “○”係指該項限用物質之百分比含量未超出百分比含量基準值。Note 2: “○” indicates that the percentage content of the restricted substance does not exceed the percentage of reference value of presence.備考3. “-”係指該項限用物質為排除項目。Note 3: The “-” indicates that the restricted substance corresponds to the exemption.
