使用説明書 DL30 AVer

クイック・ガイド | Schnellanleitung

Guide Rapide | Guía rápida

カメラ本体	電源アダプタ電源ケーブル	ケーブル固定プレート	ケーブル固定タイ(x4)
M2 x 4mm ネジ(x2)	クイックガイド	操作リモコン	USB ケーブル

*日本のみ同梱

カメラ取付時に使用するカメラマウント(オプション品)

本オプション品のご購入については、弊社販売代理店までお問合せください。

壁設置用マウント(型番
60S5000000AC)
天吊用マウント(型番
60S5000000AB)

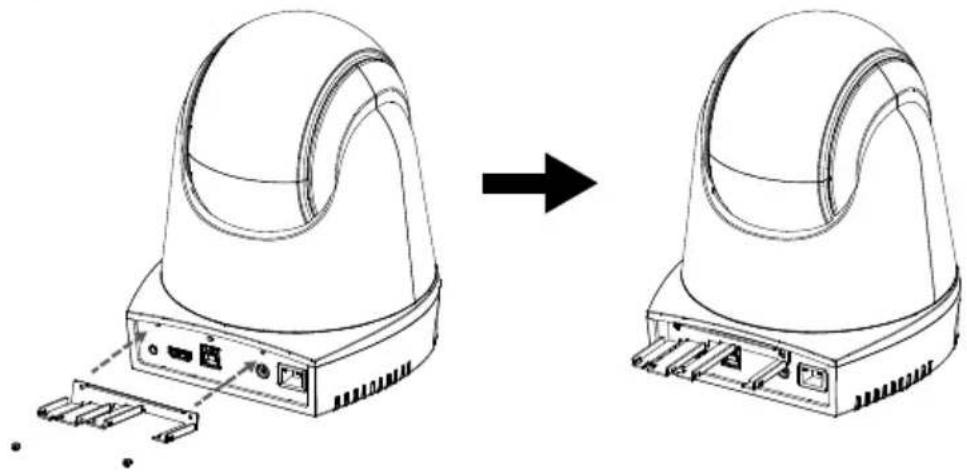

① 製品付属のM2×4mmねじ2個を使用し、ケーブル固定プレートをカメラに固定します。

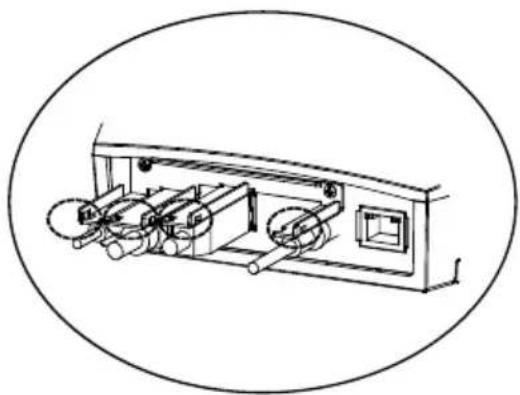

③ 製品同梱のケーブルタイ4個を使用し、 ケーブル固定プレートにケーブルを固定します。

[注] DL30 は HDMI 端子非搭載です。

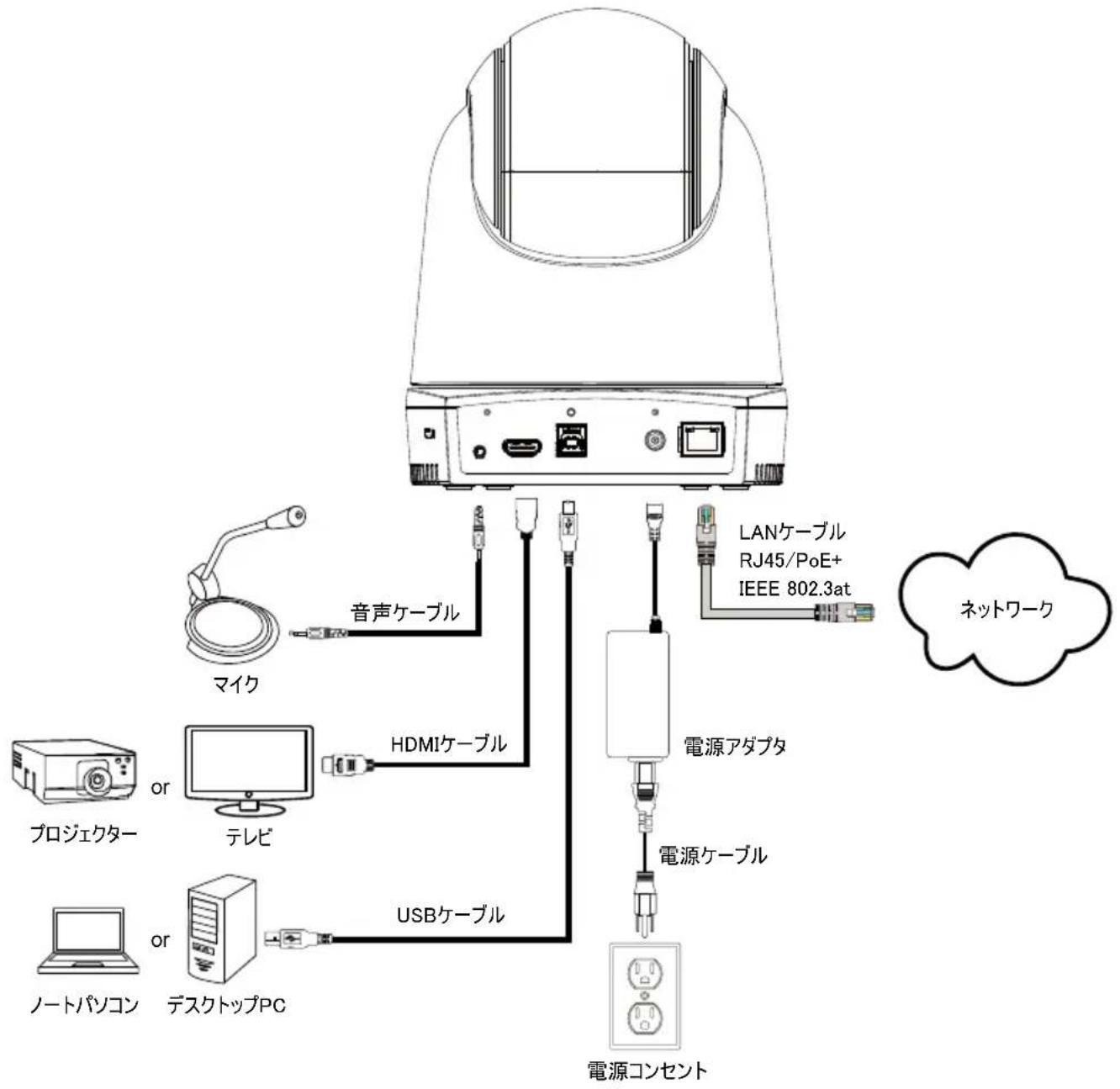

機器との接続

[注] DL30 は HDMI 端子非搭載モデルです。

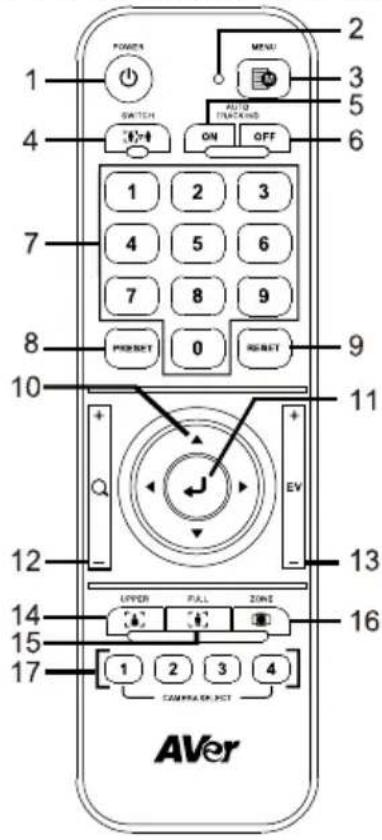

操作リモコン

リモコンには単4電池が2本必要です。

リモコン初回利用時、電池が正しく取り付けられていることを確認してください。

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 POWER S ON OFF POTIO SWITCHING PROMET 0 RESET EV UPPER FULL ZONE CAMERA ON PCT AVer

名称	機能
(1) Power	電源オン/スタンバイ/プライバシー:■ 機器が電源オンの状態で短く押すとプライバシーモードになります。もう一度短く押すとプライバシーモードが解除されます。■ 3秒間長押しでスタンバイモードに入ります。短く押すと、スタンバイモードが解除されます。
(2) Remote Control LED	ボタン操作時この LED が発光します。
(3) Menu	OSD メニューを表示または非表示にします。[注] DL30 は OSD 表示非対応
(4) Switch	プレゼンターを別のプレゼンターに切り替えます。
(5) Auto Tracking On	自動追尾をオンにします。
(6) Auto Tracking Off	自動追尾をオフにします。
(7) Number buttons	プリセット位置 0~9 の設定に使用します。
(8) Preset	a) 「プリセット」+「数字ボタン(0~9)」を同時に押す、またはb) 「プリセット」を押しながら、「数字ボタン(0~9)」を押すと、プリセット位置を設定します。プリセットボタンだけを押すと、リモコンの LED とカメラボタンの LED が点灯しません。
a) 「リセット」+「数字ボタン(0~9)」を同時に押す、またはb) 「リセット」を押しながら、「数字ボタン(0~9)」を押すと、事前設定されたプリセット位置がキャンセルされます。リセットボタンを単独で押すと、リモコンの LED とカメラボタンの LED が点灯しません。
カメラのパン・チルト操作を行います。リモコン操作によるパン・チルトの速度は固定です。パン・チルトの速度は Web 管理画面から変更できます。設定方法の詳細については、ユーザーマニュアルを参照してください。
OSD メニュー表示後、選択項目の確認または決定を行います。
ズームイン・アウトを行います。リモコン操作によるズームイン・アウトの速度は固定です。ズームイン・アウトの速度は Web 管理画面から変更できます。設定方法の詳細については、ユーザーマニュアルを参照してください。
EV(露出)レベルを調整します。

(14) Upper Body	プレゼンターの撮影範囲を上半身のみに指定します。
(15) Full Body	プレゼンターの撮影範囲を全身に指定します。
(16) Zone	ゾーンモードを呼び出します。
(17) Camera Select	カメラ1からカメラ4の操作するカメラを選択します。リモコン操作時、選択したカメラボタン(1~4)の LED が点灯します。

LED 状態表示

LED	機器の状態
青点滅(2 秒ごとに点滅)	追尾機能有効
青点灯 手動操作状態 追尾機能無効
オレンジ点滅 カメラ初期化中
オレンジ点灯 スタンバイモード
赤点滅 ファームウェア更新中

ソフトウェア CaptureShare

CaptureShare は、カメラとパソコンを USB ケーブルを接続し、設定、記録、ストリーミング、画像のキャプチャ、ホワイトボード機能の使用に使用できるソフトウェアツールです。これは AVer 製カメラをより効果的に使用するための遠隔学習コラボレーションツールです。

[注] USB カメラとしてト DL 追尾カメラを使用する場合、付属 USB ケーブルを使用してカメラをパソコンに接続し、Zoom、Skype、Microsoft ^® Teams などのビデオアプリケーションを開き、カメラ設定の項目から「DL 追尾カメラ」を選択します。

IP アドレス設定

機器出荷時、デフォルトでは DHCP は有効の状態に設定されています。

■ DHCP を利用できる環境の場合

1. カメラをネットワークに接続し、カメラが IP アドレスを取得するまでお待ち下さい。
2. DHCP サーバーから自動的にカメラへ IP アドレスが割当されます。
3. 必要に応じて、IP アドレスを変更してください。

■ 手動で任意の IP アドレスを設定する場合

1. 操作リモコンの数字ボタン「8」を8回押下しますと、固定 IP モードに切り替えます。
2. デフォルトの固定 IP は 192.168.1.168 に設定されています。
3. 接続するパソコンの IP を 192.168.1.x(同一のセグメント)に設定後、Web ブラウザの URL 入力欄ヘデフォルトのカメラ固定 IP192.168.1.168 を入力し、Web 管理画面より設定を行います。

ソフトウェア AVer PTZ Management

使用中の AVer カメラがすべて同一のネットワーク上に設定されている場合、ソフトウェア AVerPTZ Management を使用し最大 128 台のネットワーク上のカメラを統合管理することができます。 ※このソフトウェアは Windows 環境上でのみ動作します。

ソフトウェア AVer PTZ Control Panel は、AVer 遠隔授業向け追尾カメラの基本的な操作や設定を iPad の画面上で行うことができます。このアプリケーションは物理リモコンでの操作をソフトウェア上で同様の操作・設定ができるよう開発されました。また、iPad の画面上でカメラのライブビデオやオーディオストリームにアクセス可能です。さらに、プレゼンターやゾーンモードなどの追尾機能に関する設定の変更や、最大256 箇所までのカメラプリセットの保存・呼び出しを行うことができます。

VCCI-A

この装置は、クラス A 機器です。この装置を住宅環境で使用すると電波妨害を引き起こすことがあります。

この場合には使用者が適切な対策を講ずるよう要求されることがあります。

告知

仕様は事前の通知なしに変更されることがあります。

ここに含まれる情報は参考としてご利用ください。

商標

「AVer」は、AVer Information Inc.が所有する商標です。ここで記載されている目的で使用されているその他の商標は、同社にのみ属しています。

著作權

©2021 アバー・インフォメーション株式会社全権留保。

ヘルプ

FAQ、テクニカルサポート、ソフトウェア、およびユーザー・マニュアルのダウンロードについては、次のウェブサイトをご覧ください：

ダウンロード・センター: https://jp.aver.com/download-center

ヘルプセンター: https://jp.aver.com/helpcenter/

連絡先

アバー・インフォメーション株式会社

https://jp.aver.com/default.aspx

〒160-0023 東京都新宿区西新宿 3-2-26 立花新宿ビル 7 階

TEL:[phone]

テクニカル・サポート: [e-mail]

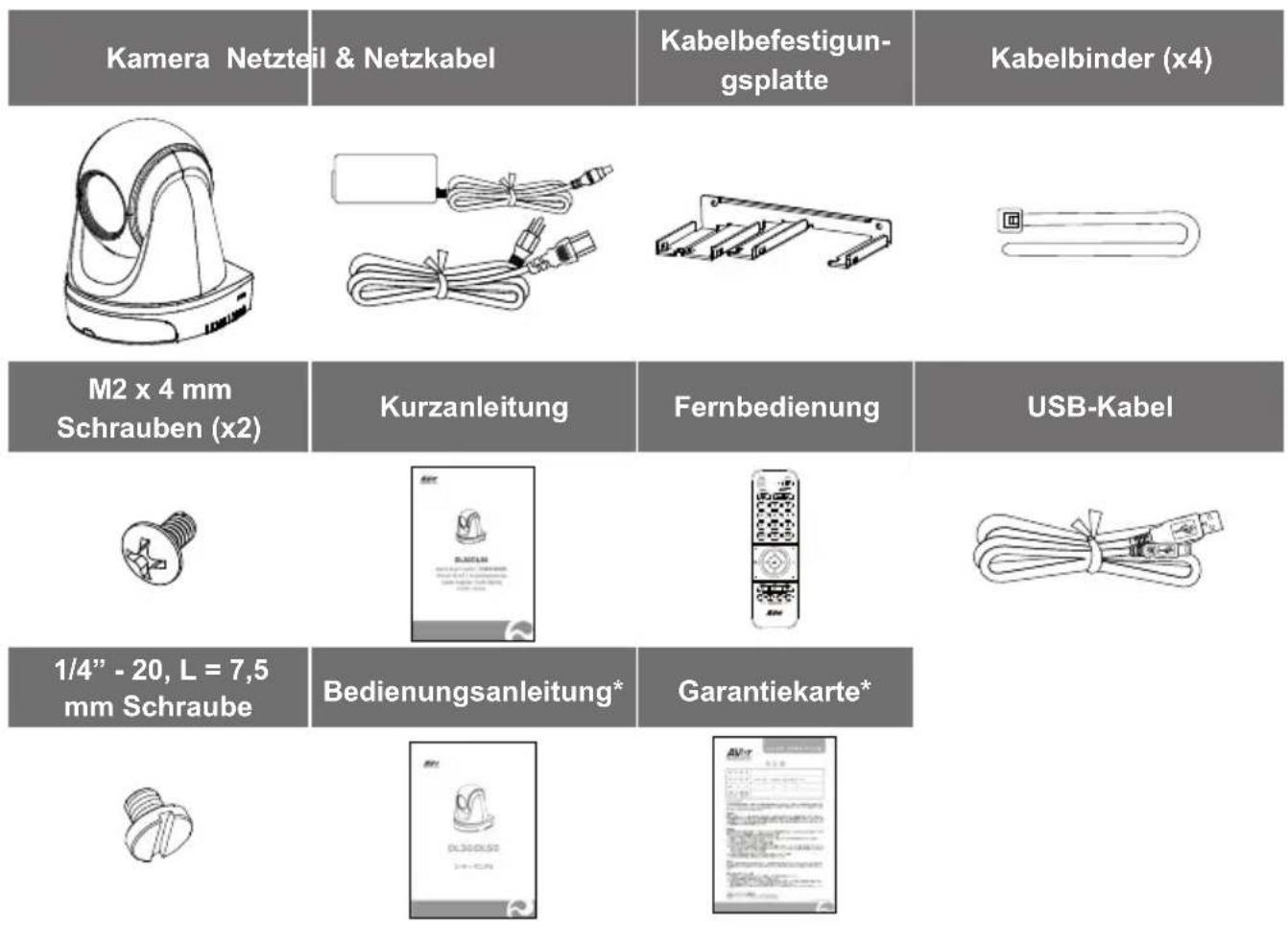

Lieferumfang
