用户手册 Q270 Pro BTC+ ASROCK

電圧監視 : +12V、+5V、+3.3V、CPU Vcore

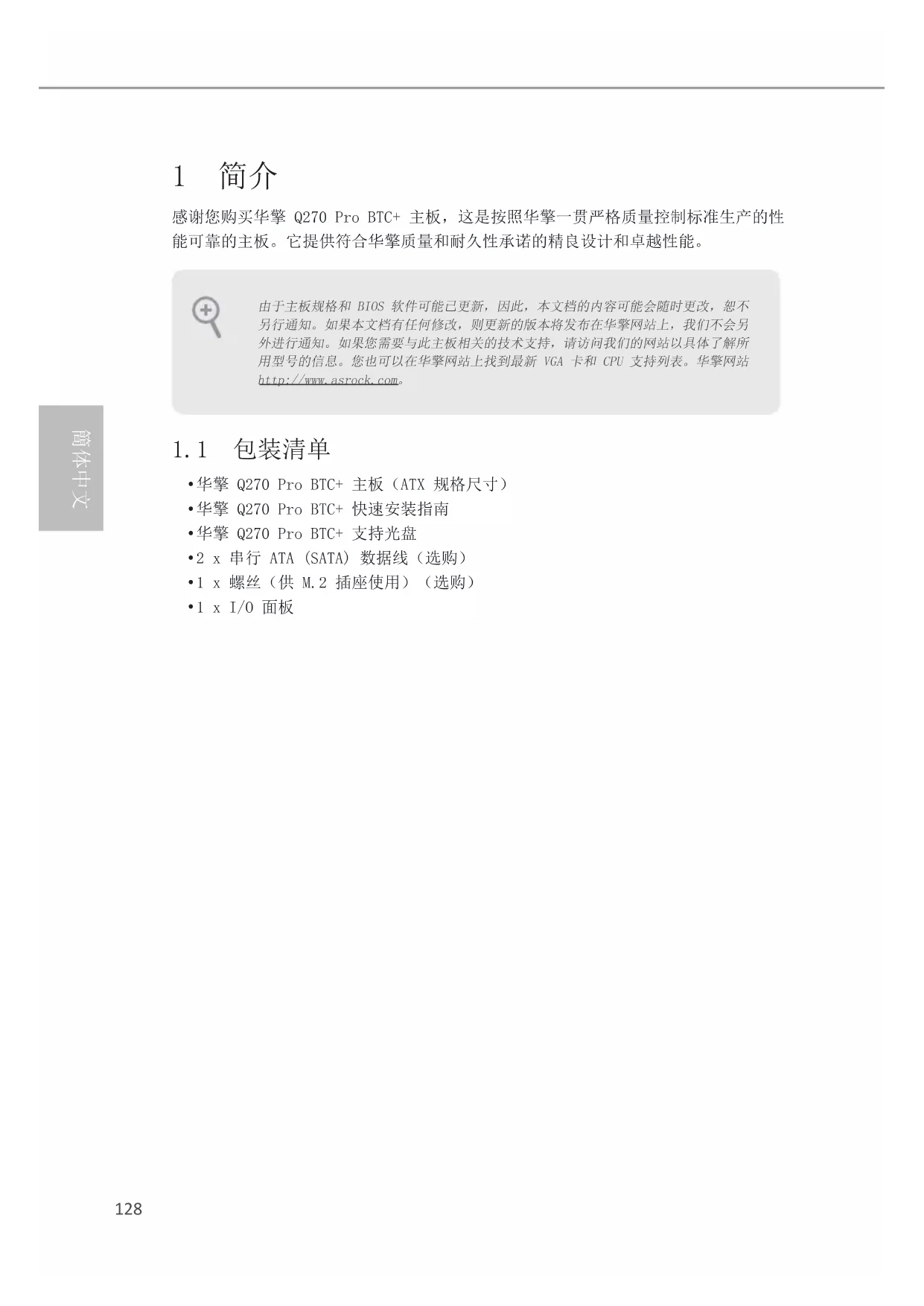

1 简介 感谢您购买华擎 Q270 Pro BTC+ 主板，这是按照华擎一贯严格质量控制标准生产的性 能可靠的主板。它提供符合华擎质量和耐久性承诺的精良设计和卓越性能。 由于主板规格和 BIOS 软件可能已更新，因此，本文档的内容可能会随时更改，恕不另行通知。如果本文档有任何修改，则更新的版本将发布在华擎网站上，我们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了解所用型号的信息。您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。华擎网站http://www.asrock.com。

华擎 Q270 Pro BTC+ 主板（ATX 规格尺寸）

华擎 Q270 Pro BTC+ 快速安装指南

华擎 Q270 Pro BTC+ 支持光盘

2 x 串行 ATA (SATA) 数据线（选购）

1 x 螺丝（供 M.2 插座使用）（选购）

支持第 7 代和第 6 代 Intel® Core

支持 Intel® Turbo Boost 2.0 技术

支持 DDR4 2400/2133 非 ECC，非缓冲内存 *

• 第 7 代 Intel® CPU 支持 DDR4 最高达 2400，第 6 代 Intel® CPU 支持 DDR4 最高达 2133。

支持 ECC UDIMM 内存模块（非 ECC 模式操作）

只有 GPU 集成的处理器才支持 Intel® HD Graphics 内置视效和 VGA 输出。

支持 HDMI 1.4，24Hz 时最大分辨率可达 4K x 2K (4096x2160)/30Hz 时可达 (3840x2160)

通过 HDMI 1.4 端口（需要兼容的 HDMI 显示器）支持 Auto Lip Sync、Deep Color (12bpc)、xvYCC 和 HBR（高位速率音

通过 HDMI 1.4 端口支持 HDCP 1.4

通过 HDMI 1.4 端口支持全高清 1080p Blu-ray (BD) 播放130

7.1 CH 高清音频（Realtek ALC897 音频编解码器）

4 x USB 2.0 端口（支持 ESD 保护）

2 x USB 3.2 Gen1 端口（支持 ESD 保护）

1 x RJ-45 LAN 端口，带 LED（ACT/LINK LED 和 SPEED LED）

高清音频插孔：线路输入 / 前扬声器 / 麦克风

4 x SATA3 6.0 Gb/s 接口

1 x M.2 接口 (M2_1)，支持 M Key 类型 2260/2280 M.2 SATA3

支持 RAID 0、RAID 1、RAID 5 和 RAID 10，用于 SATA 存储

• CPU 风扇接口支持最高 1A (12W) 功率的 CPU 风扇。

2 x 机箱风扇接口（4 针）（智能风扇速度控制）

• 机箱风扇接口支持功率最大为 1A (12W) 的机箱风扇。

1 x USB 2.0 接脚（支持 2 个 USB 2.0 端口，支持 ESD 保护）

1 x USB 3.2 Gen1 接脚（支持 2 个 USB 3.2 Gen1 端口，支 持 ESD 保护）131 Q270 Pro BTC+

AMI UEFI Legal BIOS，支持多语言 GUI

CPU/ 机箱静音风扇（根据 CPU 温度自动调整机箱风扇速度）

Microsoft® Windows® 10 64-bit（适用于第 7 代 Intel® CPU）

• 要安装 Windows® 7 OS，需要 xHCI 驱动程序已封装到 ISO 文件 的经修改的安装盘。请参考第 28 页了解详情。

• 有关已更新的 Windows® 10 驱动程序，请访问华擎网站了解详 情：http://www.asrock.com

ErP/EuP 支持（需要支持 ErP/EuP 的电源） 须认识到超频会有一定风险，包括调整 BIOS 设置，应用“自由超频技术”，或使 用第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设备造 成损坏。执行这项工作您应自担风险和费用。我们对由于超频而造成的损坏概不负

• 有关详细产品信息，请访问我们的网站：http://www.asrock.com132

此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线“短接”。如果这些针脚 上没有装跳线帽，跳线“开路”。 清除 CMOS 跳线 (CLRMOS1) （见第 1 页，第 12 个） CLRMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设置，请关 闭计算机，从电源上拔下电源线插头。等候 15 秒后，使用跳线帽将 CLRMOS1 上的 针脚短接 5 秒。但是，请勿在更新 BIOS 后立即清除 CMOS。如果您需要在刚完成

BIOS 更新后清除 CMOS，则必须先启动系统，并在关闭后再执行清除 CMOS 操作。

请注意，密码、日期、时间和用户默认配置文件只在卸下 CMOS 电池后才会被清除。 请记住在清除 CMOS 后取下跳线帽。 2 针跳线 如果您清除 CMOS，机箱打开会被检测到。请将 BIOS 选项“清除状态”调整为清 除前一个机箱侵入状态的记录。133 Q270 Pro BTC+

板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这 些接脚和接口上将会对主板造成永久性损坏。

（9 针 PANEL1） （见第 1 页，第 10 个） 按照下面的针脚分配，将机箱 上的电源开关、重置开关和系 统状态指示灯连接到此接脚。 在连接线缆前请记下正负针脚。

（7 针 SPK_CI1） （见第 1 页，第 11 个） 请将机箱侵入和机箱扬声器连

PWRBTN（电源开关）: 连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。 RESET（重置开关）: 连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按重 置开关重新启动计算机。 PLED（系统电源 LED）: 连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统处

在 S1/S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时，此 LED

HDLED（硬盘活动 LED）: 连接到机箱前面板上的硬盘活动 LED 指示灯。硬盘正在读取或写入数据时，此 LED 亮起。 前面板设计根据机箱不同而有所差异。前面板模块主要包括电源开关、重置开关、 电源 LED、硬盘活动 LED 指示灯、扬声器等。将机箱前面板模块连接到此接头时， 确保连线分配和针脚分配正确匹配。 GN D R E S E T#P W R B T N #P L E D -P L E D + GN D H D L E D -H D L E D +

（SATA3_0: 见第1页，第 8 个）（上） （SATA3_1: 见第1页，第 8 个）（下） （SATA3_2: 见第1页，第 9 个）（上） （SATA3_3: 见第1页，第 9 个）（下） 这四个 SATA3 接口支持最高

储设备的 SATA 数据线。 SATA 电源接口 （SATA_POW1） （见第 1 页，第 17 个） 当此主板上安装有三个图形卡 时，请将此接口连接到电源。 USB 2.0 接头 （9 针 USB_5_6） （见第 1 页，第 14 个） 此主板上有一个接脚。此 USB

USB 3.2 Gen1 接脚 （19 针 USB3_3_4） （见第 1 页，第 13 个） 此主板上有一个接脚。此 USB

（9 针 HD_AUDIO1） （见第 1 页，第 19 个） 此接头用于将音频设备连接到

（4 针 CHA_FAN1） （见第 1 页，第 7 个） （4 针 CHA_FAN2） （见第 1 页，第 20 个） 请将风扇线连接到风扇接口并

CPU 风扇接口 （4 针 CPU_FAN1） （见第 1 页，第 2 个） 此主板提供 4 针 CPU 风扇（静 音风扇）接口。如果您打算连 接 3 针 CPU 风扇，请将它连接 到针脚 1-3。

高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。 请按照我们的手册和机箱手册的说明安装系统。

AC’97 音频面板，请按照以下步骤将它安装到前面板音频接脚： A. 将 Mic_IN (MIC) 连接到 MIC2_L。 B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。

C. 将接地端 (GND) 连接到接地端 (GND)。

D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对

E. 要启用前麦克风，请转到 Realtek 控制面板上的“前麦克风”选项卡，调整

ATX 电源接口 （24 针 ATXPWR1） （见第 1 页，第 6 个） 此主板提供 24 针 ATX 电源接 口。要使用 20 针 ATX 电源， 请沿针脚 1 和针脚 13 插接它。 ATX 12V 电源接口 （8 针 ATX12V1） （见第 1 页，第 1 个） 此主板提供 8 针 ATX 12V 电源 接口。要使用 4 针 ATX 电源， 请沿针脚 1 和针脚 5 插接它。 PCIe 电源接口 （4 针 PCIE_PWR1） （见第 1 页，第 21 个） （4 针 PCIE_PWR2） （见第 1 页，第 18 个） 当此主板上安装有三个图形卡 时，请将这些接口连接到电源。 请参考 PCIe 电源接口安装指南 的第 23 页。

（9 针 COM1） （见第 1 页，第 16 个） 此 COM1 接头支持串行端口模

TPM 接头 （17 针 TPMS1） （见第 1 页，第 15 个） 此接口支持 Trusted Platform Module（信任平台模块，TPM） 系统，可以安全地存储密钥、 数字证书、密码和数据。TPM 系统也可以帮助增强网络安 全，保护数字身份和确保平台

本主板配有两个智能按钮：电源按钮和重置按钮。

(PWRBTN1) （见第 1 页，第 4 个） 电源按钮允许用户快速打开 /

(RSTBTN1) （见第 1 页，第 5 个） 重置按钮允许用户快速重置系 统。138

电子信息产品污染控制标示 依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息 产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品中含有 的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成 严重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一之标示。图一 中之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。

有毒有害物质或元素的名称及含量说明 若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及说

X O O O O O X O O O O O O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。备注 : 此产品所标示之环保使用年限，系指在一般正常使用状况下。139 Q270 Pro BTC+

1 簡介 感謝您購買華擎 Q270 Pro BTC+ 主機板，本主機板經華擎嚴格品管製作，是一套讓人 信賴的可靠產品。本產品採耐用設計所展現的優異效能，完全符合華擎對品質及耐用

由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通知。如本文件有任何修改，可至華擎網站逕行取得更新版本，不另外通知。若您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。您也可以在華擎網站找到最新的 VGA 卡及 CPU 支援清單。華擎網站 http://www.asrock.com。

華擎 Q270 Pro BTC+ 主機板（ATX 尺寸）

華擎 Q270 Pro BTC+ 快速安裝指南

華擎 Q270 Pro BTC+ 支援光碟

1 x 螺絲（適用於 M.2 插座）（選用）

i5/i3/Pentium®/ Celeron® 處理器（插座 1151）

支援 DDR4 2400/2133 非 ECC 無緩衝記憶體 *

支援 ECC UDIMM 記憶體模組（於非 ECC 模式下運作）

僅限整合 GPU 的處理器才可支援 Intel® HD Graphics Built-in Visuals 及 VGA 輸出。

支援最高可達 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz 解析度的 HDMI 1.4

支援使用 HDMI 1.4 連接埠（需相容於 HDMI 顯示器）的 Auto Lip Sync、Deep Color (12bpc)、xvYCC 及 HBR（高位

支援含 HDMI 1.4 連接埠的 HDCP 1.4

支援透過 HDMI 1.4 連接埠的 Full HD 1080p 藍光 (BD) 播 放141 Q270 Pro BTC+

7.1 CH HD 音訊（Realtek ALC897 音訊轉碼器）

支援 802.3az EEE 節能乙太網路

4 x USB 2.0 連接埠（支援靜電保護）

2 x USB 3.2 Gen1 連接埠（支援靜電保護）

1 x RJ-45 LAN 連接埠，含 LED（ACT/LINK LED 及 SPEED LED）

HD 音訊插孔：線路輸入／前置喇叭／麥克風

1 x M.2 插座 (M2_1)，支援 M Key 型 2260/2280 M.2 SATA3

針對 SATA 儲存裝置支援 RAID 0、RAID 1、RAID 5 及

• CPU 風扇接頭支援最高 1A (12W) 風扇功率的 CPU 風扇。

2 x 機殼風扇接頭 (4-pin)（智慧型風扇速度控制）

• 機殼風扇接頭支援最高 1A (12W) 風扇功率的機殼風扇。

1 x USB 3.2 Gen1 排針（支援 2 個 USB 3.2 Gen1 連接埠） （支援靜電保護）142

請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採用 自由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或者 甚至會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們對於 因超頻所造成的可能損害概不負責。

• 如需產品詳細資訊，請上我們的網站：http://www.asrock.com

CPU ／機殼靜音風扇（依 CPU 溫度自動調整機殼風扇速度）

Microsoft® Windows® 10 64 位元／8.1 64 位元／7 32 位元／ 7 64 位元 ( 適用於第 6 代 Intel® CPU)

• 若要安裝 Windows® 7 作業系統，需要使用修改過的安裝光碟 （已將 xHCI 驅動程式封裝至 ISO 檔案）。如需詳細說明，請 查看第 28 頁。

• 關於最新 Windows® 10 驅動程式的詳細資訊，請瀏覽華擎網站： http://www.asrock.com

圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒有跳線 帽套在針腳上，該跳線為「開啟」。 清除 CMOS 跳線 (CLRMOS1) （請參閱第 1 頁，編號 12） 您可利用 CLRMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預設設定， 請先關閉電腦電源，再拔下電源供應器的電源線。在等待 15 秒後，請使用跳線帽 讓 CLRMOS1 上的 pin 短路約 5 秒。不過，請不要在更新 BIOS 後立即清除 CMOS。 若您需在更新 BIOS 後立即清除 CMOS，則必須先重新啟動系統，然後於進行清除 CMOS 動作前關機。請注意，只有在取出 CMOS 電池時才會清除密碼、日期、時間 及使用者預設設定檔。請牢記，務必在清除 CMOS 後取下跳線蓋。 2-pin 跳線 若您清除 CMOS，可能會偵測到機殼開啟。請調整 BIOS 選項「清除狀態」，清除 先前機殼防護狀態的紀錄。144

板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在 排針及接頭上，將造成主機板永久性的受損。

(9-pin PANEL1) （請參閱第 1 頁，編號 10） 請依照以下的針腳排列將機殼 上的電源開關、重設開關及系 統狀態指示燈連接至此排針。 在連接纜線之前請注意正負針

(7-pin SPK_CI1) （請參閱第 1 頁，編號 11） 機殼防護排針連接至此排針。 PWRBTN（電源開關）： 連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。 RESET（重設開關）： 連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下重設 開關即可重新啟動電腦。 PLED ( 系統電源 LED）： 連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系統

進入 S1/S3 睡眠狀態時，LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時，

LED 會熄滅。 HDLED（硬碟活動 LED）： 連接至機殼前面板上的硬碟活動 LED。硬碟正在讀取或寫入資料時，LED 會亮起。 各機殼的前面板設計各有不同。前面板模組主要是由電源開關、重設開關、電源 LED、硬碟活動 LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時， 請確定佈線及針腳指派皆正確相符。 GN D R E S E T#P W R B T N #P L E D -P L E D + GN D H D L E D -H D L E D +

（SATA3_0: 請參閱第 1 頁，編號 8）

（SATA3_1: 請參閱第 1 頁，編號 8）

（SATA3_2: 請參閱第 1 頁，編號 9）

（SATA3_3: 請參閱第 1 頁，編號 9）

這四組 SATA3 接頭皆支援內部 儲存裝置的 SATA 資料纜線， 最高可達 6.0 Gb/s 資料傳輸率。 SATA 電源接頭 (SATA_POW1) （請參閱第 1 頁，編號 17） 在本主機板上安裝三張顯示卡 時，請將此接頭接至電源。 USB 2.0 排針 (9-pin USB_5_6) （請參閱第 1 頁，編號 14） 此主機板上有一個排針。此 USB 2.0 排針皆可支援兩個連接

USB 3.2 Gen1 排針 (19-pin USB3_3_4) （請參閱第 1 頁，編號 13） 此主機板上有一個排針。此 USB 3.2 Gen1 排針皆可支援兩

(9-pin HD_AUDIO1) （請參閱第 1 頁，編號 19） 本排針適用於連接音訊裝置至

(4-pin CHA_FAN1) （請參閱第 1 頁，編號 7） (4-pin CHA_FAN2) （請參閱第 1 頁，編號 20） 請將風扇纜線連接至風扇接頭， 並比對黑線及接地針腳。 CPU 風扇接頭 (4-pin CPU_FAN1) （請參閱第 1 頁，編號 2） 本主機板配備 4-Pin CPU 風扇

連接 3-Pin CPU 風扇，請接至 Pin 1-3。

高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支 援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。

AC’97 音訊面板，請按照以下步驟安裝至前面板音訊排針： A. 將 Mic_IN (MIC) 連接至 MIC2_L。 B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。

C. 將接地 (GND) 連接至接地 (GND)。

D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在

E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄

ATX 電源接頭 (24-pin ATXPWR1) （請參閱第 1 頁，編號 6） 本主機板配備一組 24-pin ATX 電源接頭。若要使用 20-pin ATX 電源供應器，請插入 Pin 1 及 Pin 13。 ATX 12V 電源接頭 (8-pin ATX12V1) （請參閱第 1 頁，編號 1） 本主機板配備一組 8-pin ATX 12V 電源接頭。若要使用 4-pin ATX 電源供應器，請插入 Pin 1 及 Pin 5。 PCIe 電源接頭 (4-pin PCIE_PWR1) （請參閱第 1 頁，編號 21） (4-pin PCIE_PWR2) （請參閱第 1 頁，編號 18） 在本主機板上安裝三張顯示卡 時，請將這些接頭接至電源。 關於 PCIe 電源接頭安裝指南， 請參閱第 23 頁。

(9-pin COM1) （請參閱第 1 頁，編號 16） 此 COM1 排針支援序列連接埠

TPM 排針 (17-pin TPMS1) （請參閱第 1 頁，編號 15） 此接頭支援信賴平台模組 (TPM) 系統，可確保儲存金鑰、 數位憑證、密碼及資料的安全。 TPM 系統也能強化網路安全、 保護數位身分並確定平台完整

主機板設有兩個智慧型按鈕：電源按鈕及重設按鈕。

(PWRBTN1) （請參閱第 1 頁，編號 4） 電源按鈕可讓使用者迅速

(RSTBTN1) （請參閱第 1 頁，編號 5） 重設按鈕可讓使用者迅速 重設系統。149 Q270 Pro BTC+ Bahasa Indonesia Spesikasi Platform
