BEDIENUNGSANLEITUNG Q270 Pro BTC+ ASROCK

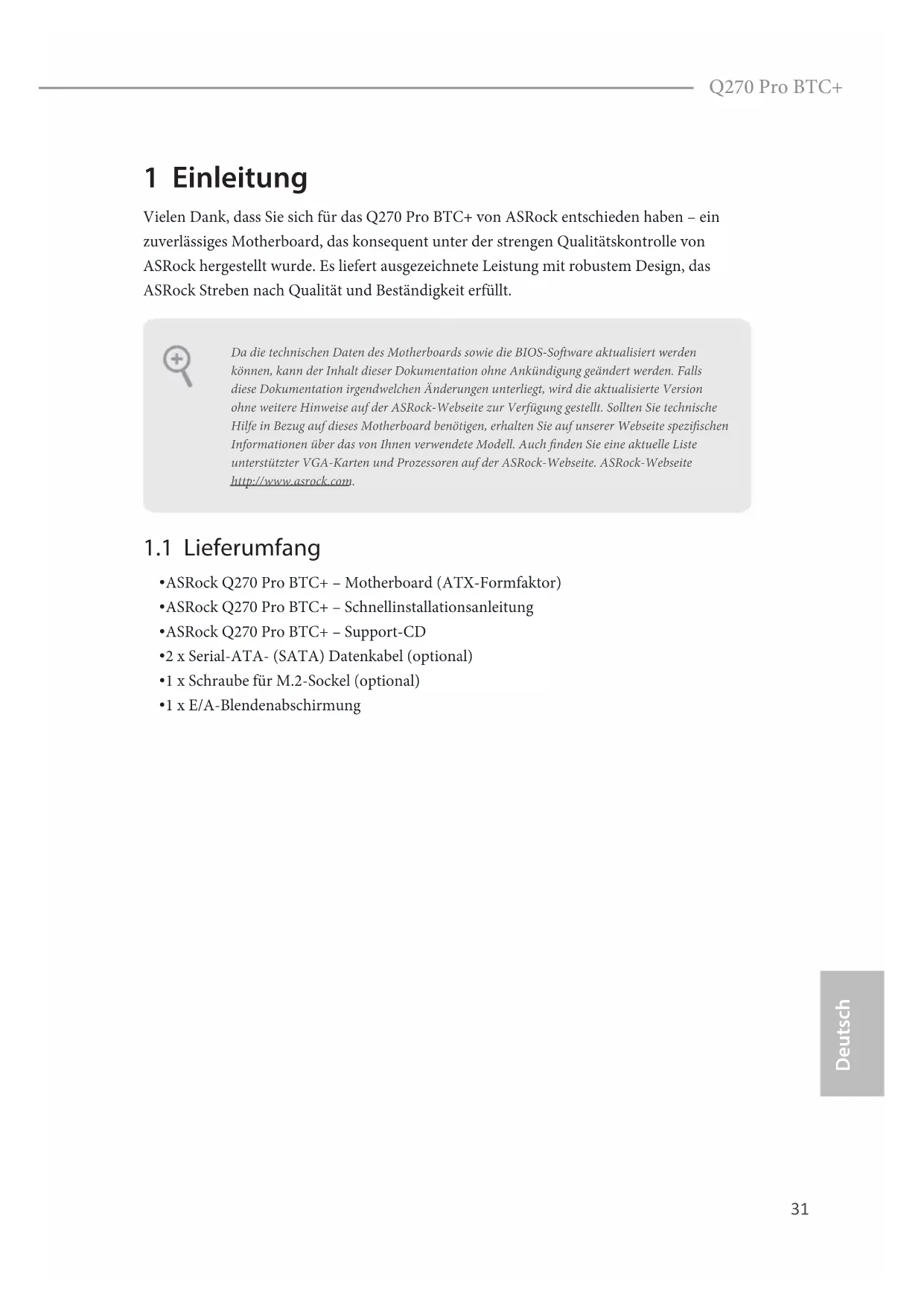

Step 5 Select the USB storage, compact disk or destination folder for the new Windows 7 installation le. Step 6 Click “Start” to begin. Step 7 Now you are able to install Windows® 7 on Intel® new processors with the new burned CD. Or please use the patched ISO image to make an OS USB drive to install the OS.31 Q270 Pro BTC+ Deutsch 1 Einleitung Vielen Dank, dass Sie sich für das Q270 Pro BTC+ von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt. Da die technischen Daten des Motherboards sowie die BIOS-Soware aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezischen Informationen über das von Ihnen verwendete Modell. Auch nden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite. ASRock-Webseite http://www.asrock.com.

ASRock Q270 Pro BTC+ – Schnellinstallationsanleitung

1 x Schraube für M.2-Sockel (optional)

1.2 Technische Daten

Unterstützt Intel®-Core

-i5/i3/Pentium®/Celeron®-Prozessoren der

7. und 6. Generation (Sockeö 1151)

Unterstützt CPU bis 91 W

Unterstützt Intel® Turbo Boost 2.0-Technologie Chipsatz

Unterstützt Intel® vPro

Unterstützt Intel® Active Management Technology 11,6

-Technologie und Intel® Active Management Technology 11,6 können nur mit der Intel® Core

-Prozessorfamilie unterstützt werden Speicher

Dualkanal-DDR4-Speichertechnologie

2 x DDR4-DIMM-Steckplätze

Unterstützt ungepuerten DDR4-2400/2133-Non-ECC-Speicher*

• Intel®-Prozessor der 7. Generation unterstützt DDR4 bis 2400; Intel®- Prozessor der 6. Generation unterstützt DDR4 bis 2133.

Unterstützt ECC-UDIMM-Speichermodule (Betrieb im non-ECC- Modus)

Systemspeicher, max. Kapazität: 32 GB

Unterstützt Intel® Extreme Memory Prole (XMP) 2.0

15-μ-Goldkontakt in DIMM-Steckplätze Erweiterungs- steckplatz

1 x PCI-Express 3.0-x16-Steckplatz (PCIE2: x16-Modus)*

• Unterstützt NVMe-SSD als Bootplatte

12 x PCI-Express-3.0-x1-Steckplatz Grakkarte

Integrierte Intel® HD Graphics-Visualisierung und VGA-Ausgänge können nur mit Prozessoren unterstützt werden, die GPU- integriert sind.

Unterstützt HDMI 1.4 mit maximaler Auösung von 4K x 2K (4096 x 2160) bei 24 Hz / (3840 x 2160) bei 30 Hz33 Q270 Pro BTC+ Deutsch

Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI 1.4-Port (konformer HDMI-Monitor erforderlich)

Unterstützt HDCP 1.4 mit HDMI 1.4-Port

Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) mit HDMI 1.4-Port Audio

Unterstützt Überspannungsschutz LAN

Unterstützt Wake-On-LAN

Unterstützt Schutz gegen Blitzschlag/elektrostatische Entladung

Unterstützt energieezientes Ethernet 802.3az

Unterstützt PXE Rückblende, E/A

1 x PS/2-Mausanschluss

1 x PS/2-Tastaturanschluss

4 x USB-2.0-Ports (unterstützt Schutz gegen elektrostatische Entladung)

2 x USB-3.2-Gen1-Ports (unterstützt Schutz gegen elektrostatische Entladung)

1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)

HD-Audioanschlüsse: Line-in / Vorderer Lautsprecher / Mikrofon Speicher

1 x M.2-Sockel (M2_1), unterstützt M-Key-Typ-2260/2280-M.2- SATA-III-6,0-Gb/s-Modul RAID

Unterstützt RAID 0, RAID 1, RAID 5 und RAID 10 für SATA- Speichergeräte Anschluss

1 x COM-Anschluss-Stileiste

1 x Gehäuseeingri- und Lautsprecher-Stileiste34 Deutsch

• Der CPU-Lüeranschluss unterstützt einen CPU-Lüer mit einer maximalen Lüerleistung von 1 A (12 W).

2 x Gehäuselüeranschlüsse (4-polig) (intelligente Lüergeschwindigkeitssteuerung)

• Der Gehäuselüeranschluss unterstützt einen Gehäuselüer mit einer maximalen Lüerleistung von 1 A (12 W).

1 x 24-poliger ATX-Netzanschluss

1 x SATA-Netzanschluss

1 x USB 2.0-Stileiste (unterstützt zwei USB 2.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung)

1 x USB 3.2 Gen1-Stileiste (unterstützt zwei USB 3.2 Gen1-Ports) (unterstützt Schutz gegen elektrostatische Entladung)

1 x Reset-Taste BIOS- Funktion

AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger grascher Benutzerschnittstellen

ACPI 6.0-konforme Aufweckereignisse

SMBIOS 2.7-Unterstützung

CPU, GT_CPU, DRAM, PCH 1,0 V, VCCIO Mehrfachspannungsanpassung Hardware- überwachung

CPU-/Gehäuselüertachometer

Lautloser CPU-/Gehäuselüer (automatische Anpassung der Gehäuselüergeschwindigkeit durch CPU-Temperatur)

CPU-/Gehäuselüer-Mehrfachgeschwindigkeitssteuerung

Gehäuse-oen-Erkennung

Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore Betriebs- system

Microso® Windows® 10, 64 Bit (nur bei Intel®-Prozessor der 7. Generation)

Microso® Windows® 10, 64 Bit / 8.1, 64 Bit / 7, 32 Bit / 7, 64 Bit (nur bei Intel®-Prozessor der 6. Generation)

• Zur Installation des Windows® 7-Betriebssystems wird ein modiziertes Installationslaufwerk mit xHCI-Treibern in der ISO- Datei benötigt. Detaillierte Anweisungen nden Sie auf Seite 28.

• Einzelheiten zum aktualisierten Windows® 10-Treiber entnehmen Sie bitte der ASRock-Webseite: http://www.asrock.com35 Q270 Pro BTC+ Deutsch Zertizierun- gen

ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

• Detaillierte Produktinformationen nden Sie auf unserer Webseite: http://www.asrock.com36 Deutsch

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „oen“. CMOS-löschen-Jumper (CLRMOS1) (siehe S. 1, Nr. 12) CLRMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schließen Sie dann die Kontakte an CLRMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprol nur gelöscht werden, wenn die CMOS-Batterie entfernt wird. Bitte denken Sie daran, die Jumper-Kappe nach der CMOS- Löschung zu entfernen. 2-poliger Jumper Falls Sie den CMOS löschen, wird möglicherweise ein Gehäuseeingri erkannt. Bitte passen Sie die BIOS-Option „Status löschen“ zur Löschung der Aufzeichnung des vorherigen Gehäuseeingristatus an.37 Q270 Pro BTC+ Deutsch

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper- Kappen an diesen Stileisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stileisten und Anschlüssen können Sie das Motherboard dauerha beschädigen. Systemblende-Stileiste (9-polig, PANEL1) (siehe S. 1, Nr. 10) Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stileiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte. Gehäuseeingris- und Lautsprecher-Stileiste (7-polig, SPK_CI1) (siehe S. 1, Nr. 11) Bitte verbinden Sie Gehäuseeingrisvorrichtung und den Gehäuselautsprecher mit dieser Stileiste. PWRBTN (Ein-/Austaste): Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste kongurieren. RESET (Reset-Taste): Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt. PLED (Systembetriebs-LED): Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand bendet. Die LED ist aus, wenn sich das System im S4-Ruhezustand bendet oder ausgeschaltet ist (S5). HDLED (Festplattenaktivitäts-LED): Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt. Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stileiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind. GN D R E S E T #P W R B T N #P L E D -P L E D + GN D H D L E D -H D L E D +

+5V DUMMYSIGNAL GND DUMMY SPEAKER DUMMY38 Deutsch Serial-ATA-III-Anschlüsse Winkel rechts: (SATA3_0: siehe S. 1, Nr. 8) (obere) (SATA3_1: siehe S. 1, Nr. 8) (untere) (SATA3_2: siehe S. 1, Nr. 9) (obere) (SATA3_3: siehe S. 1, Nr. 9) (untere) Diese vier SATA-III-Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungs- geschwindigkeit bis 6,0 Gb/s. SATA-Netzanschluss (SATA_POW1) (siehe S. 1, Nr. 17) Bitte verbinden Sie diesen Anschluss mit dem Netzteil, wenn drei Grakkarten an diesem Motherboard installiert sind. USB 2.0-Stileiste (9-polig, USB_5_6) (siehe S. 1, Nr. 14) Es gibt eine Stileiste an diesem Motherboard. Diese USB 2.0-Stileiste unterstützt zwei Ports. USB 3.2 Gen1-Stileiste (19-polig, USB3_3_4) (siehe S. 1, Nr. 13) Es gibt eine Stileiste an diesem Motherboard. Diese USB-3.2- Gen1-Stileiste kann zwei Ports unterstützen. DUMMY GND GND

In tA _P_ D+In tA _P_ D- GN D In tA _P_ S S TX+In tA _P_ S S TX- GN D In tA _P_ S S RX+Vb us In tA _P_ D+ In tA _P_ D- GN D In tA _P_ S S TX+In tA _P_ S S TX- GN D In tA _P_ S S RX+In tA _P_ SSR X-Vb usIn tA _P_ SSR X-39 Q270 Pro BTC+ Deutsch Audiostileiste Frontblende (9-polig, HD_AUDIO1) (siehe S. 1, Nr. 19) Diese Stileiste dient dem Anschließen von Audiogeräten an der Frontblende. Gehäuselüeranschlüsse (4-polig, CHA_FAN1) (siehe S. 1, Nr. 7) (4-polig, CHA_FAN2) (siehe S. 1, Nr. 20) Bitte verbinden Sie das Lüerkabel mit dem Lüeranschluss; der schwarze Draht gehört zum Erdungskontakt. CPU-Lüeranschluss (4-polig, CPU_FAN1) (siehe S. 1, Nr. 2) Dieses Motherboard bietet einen 4-poligen CPU-Lüeranschluss (lautloser Lüer). Falls Sie einen 3-poligen CPU-Lüer anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu

jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.

2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der

Audiostileiste der Frontblende installieren: A. Mic_IN (Mikrofon) mit MIC2_L verbinden. B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden. C. Erde (GND) mit Erde (GND) verbinden. D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC’97-Audiopanel verbinden. E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an.

Deutsch ATX-Netzanschluss (24-polig, ATXPWR1) (siehe S. 1, Nr. 6) Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an. ATX-12-V-Netzanschluss (8-polig, ATX12V1) (siehe S. 1, Nr. 1) Dieses Motherboard bietet einen 8-poligen ATX-12-V- Netzanschluss. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an. PCIe-Netzanschlüsse (4-polig, PCIE_PWR1) (siehe S. 1, Nr. 21) (4-polig, PCIE_PWR2) (siehe S. 1, Nr. 18) Bitte verbinden Sie diese Anschlüsse mit dem Netzteil, wenn drei Grakkarten an diesem Motherboard installiert sind. Bitte beachten Sie für Installationsanweisungen zum PCIe-Stromanschluss Seite 23. Serieller-Port-Stileiste (9-polig, COM1) (siehe S. 1, Nr. 16) Diese COM1-Stileiste unterstützt ein Modul für serielle Ports. TPM-Stileiste (17-polig, TPMS1) (siehe S. 1, Nr. 15) Dieser Anschluss unterstützt das Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertikate, Kennwörter und Da- ten sicher auewahren kann. Ein TPM-System hil zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattforminteg- rität.
