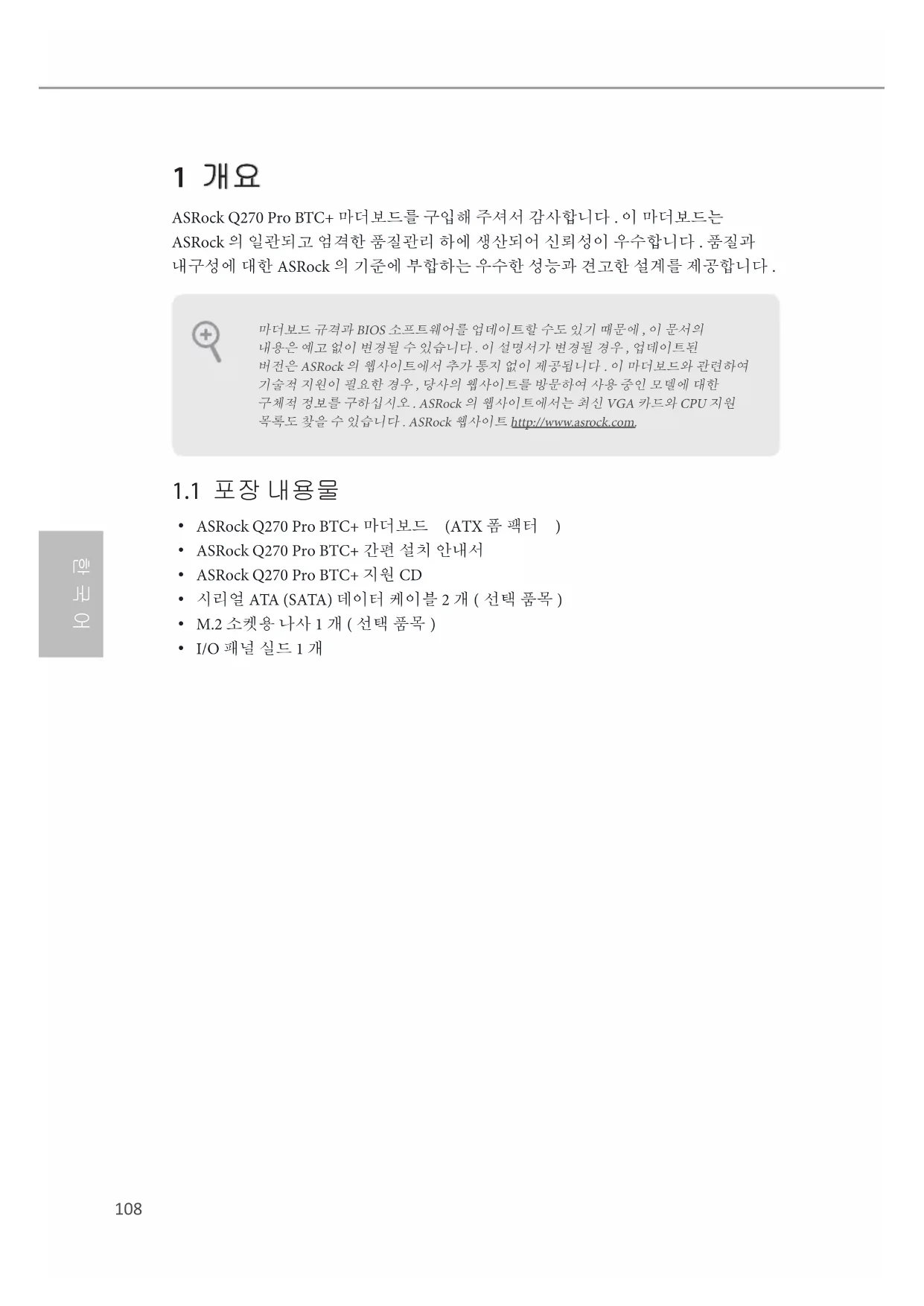

1 개요 ASRock Q270 Pro BTC+ 마더보드를 구입해 주셔서 감사합니다 . 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다 . 품질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다 . 마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에 , 이 문서의 내용은 예고 없이 변경될 수 있습니다 . 이 설명서가 변경될 경우 , 업데이트된 버전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다 . 이 마더보드와 관련하여 기술적 지원이 필요한 경우 , 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체적 정보를 구하십시오 . ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목록도 찾을 수 있습니다 . ASRock 웹사이트 http://www.asrock.com.

ASRock Q270 Pro BTC+ 마더보드 (ATX 폼 팩터 )

ASRock Q270 Pro BTC+ 간편 설치 안내서

ASRock Q270 Pro BTC+ 지원 CD

시리얼 ATA (SATA) 데이터 케이블 2 개 ( 선택 품목 )

M.2 소켓용 나사 1 개 ( 선택 품목 )

I/O 패널 실드 1 개109 Q270 Pro BTC+

7 세대 및 6 세대 Intel® Core

i5/i3/Pentium®/Celeron® 프로세서 ( 소켓 1151) 지원

Intel® Turbo Boost 2.0 기술 지원

DDR4 2400/2133 비 ECC, 비버퍼링 메모리 지원 *

• 7 세대 Intel® CPU 는 최대 2400 까지 DDR4 를 지원하고 , 6 세대 Intel® CPU 는 2133 까지 DDR4 를 지원합니다 .

ECC UDIMM 메모리 모듈 ( 비 -ECC 모드에서 작동함 ) 지원

시스템 메모리 최대 용량 : 32GB

PCI Express 3.0 x16 슬롯 1 개 (PCIE2: x16 모드 )*

• NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원

Intel® HD 그래픽스 빌트 - 인 비주얼과 VGA 출력은 GPU 통합 프로세서로만 지원할 수 있습니다 .

HDMI 1.4 지원 ( 최대 해상도 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz)

Auto Lip Sync, Deep Color (12bpc), xvYCC 및 HBR (High Bit Rate Audio)(HDMI 1.4 포트 포함 ) 지원 (HDMI 호환 모니터 필요 )

HDMI 1.4 포트를 이용한 HDCP 1.4 지원

HDMI1.4 지원 포트를 이용한 Full HD 1080p 블루레이 (BD) 재생 지원110

7.1 CH HD 오디오 (Realtek ALC897 오디오 코덱 )

USB 2.0 포트 4 개 (ESD 보호 지원 )

USB 3.2 Gen1 포트 2 개 (ESD 보호 지원 )

LED 장착 RJ-45 LAN 포트 1 개 (ACT/LINK LED 및 SPEED LED)

HD 오디오 잭 : 라인 입력 / 전면 스피커 / 마이크

SATA3 6.0 Gb/s 커넥터 4 개

M.2 소켓 (M2_1) 1 개 , M 키 타입 2260/2280 M.2 SATA3 6.0 Gb/s

SATA 저장 장치용 RAID 0, RAID 1, RAID 5 및 RAID 10 지원

CPU 팬 커넥터 (4 핀 ) 1 개

• CPU 팬 커넥터는 팬 전력이 최대 1A(12W) 인 CPU 팬을

섀시 팬 커넥터 (4 핀 ) 2 개 ( 스마트 팬 속도 제어 )

• 섀시 팬 커넥터는 팬 전력이 최대 1A(12W) 인 섀시 팬을

USB 2.0 헤더 1 개 (USB 2.0 포트 2 개 지원 ) (ESD 보호 지원 )

USB 3.2 Gen1 헤더 1 개 (USB 3.2 Gen1 포트 2 개 지원 ) (ESD 보호 지원 )111 Q270 Pro BTC+

다국어 GUI 지원을 제공하는 AMI UEFI 적합형 BIOS

ACPI 6.0 준수 웨이크 업 이벤트

CPU/ 섀시 저소음 팬 (CPU 온도에 의한 섀시 팬 속도 자동

Microso® Windows® 10 64 비트 (7 세대 Intel® CPU 의 경우 )

Microso® Windows® 10 64 비트 /8.1 64 비트 /7 32 비트 /7 64 비트 (6 세대 Intel® CPU 의 경우 )

• Windows® 7 OS 를 설치하려면 , xHCI 드라이버를 ISO 파일에 포함시킨 수정된 설치 디스크가 필요합니다 . 자세한 사용법은 28 페이지를 참조하십시오 .

• 업데이트된 Windows® 10 드라이브의 자세한 내용은 다음의 ASRock 웹사이트를 참조하십시오 . http://www.asrock.com

ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요 ) BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른다는 것을 유념하십시오 . 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시스템의 구성 요소와 장치에 손상을 입힐 수도 있습니다 . 오버클로킹은 사용자 스스로 위험과 비용을 감수하고 해야 합니다 . 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다 .

• 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오 : http://www.asrock.com112

그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가 “단락” 됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . Clear CMOS 점퍼 (CLRMOS1) (1 페이지 , 12 번 항목 참조 ) CLRMOS1 을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다 . 시스템 파라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끄고 전원 코드를 전원공급장치에서 빼십시오 . 15 초 동안 기다린 후 점퍼 캡을 사용하여 CLRMOS1 의 핀들을 5 초 동안 단락시키십시오 . 그러나 BIOS 업데이트 직후에는 CMOS 를 삭제하지 마십시오 . BIOS 업데이트를 완료한 직후 CMOS 를 지워야 할 경우 , 우선 시스템을 부팅한 후 바이오스 업데이트를 종료한 다음 CMOS 지우기 작업을 해야 합니다 . CMOS 배터리를 제거할 경우에만 암호 , 날짜 , 시간 , 사용자 기본 프로파일이 지워집니다 . CMOS 를 지운 후 반드시 점퍼 캡을 제거하십시오 . 2 핀 점퍼 CMOS 를 지울 경우 케이스 열림이 감지될 수도 있습니다 . BIOS 옵션 “Clear Status ( 상태 지우기 )”를 조절하여 이전의 섀시 침입 상태에 대한 기록을 지우십시오 .113 Q270 Pro BTC+

온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로 손상됩니다 .

(9 핀 PANEL1) (1 페이지 , 10 번 항목 참조 ) 섀시의 전원 스위치 , 리셋 스위치 , 시스템 상태 표시등을 아래의 핀 할당에 따라 이 헤더에 연결합니다 . 케이블을 연결하기 전에 양극 핀과 음극

섀시 침입 및 스피커 헤더 (7 핀 SPK_CI1) (1 페이지 , 11 번 항목 참조 ) 섀시 침입 및 섀시 스피커를 이 헤더에 연결하십시오 . PWRBTN( 전원 스위치 ): 섀시 전면 패널의 전원 스위치에 연결합니다 . 전원 스위치를 이용해 시스템을 끄는 방법을 구성할 수 있습니다 . RESET( 리셋 스위치 ): 섀시 전면 패널의 리셋 스위치에 연결합니다 . 컴퓨터가 정지하고 정상적 재시작을 수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다 . PLED( 시스템 전원 LED): 섀시 전면 패널의 전원 상태 표시등에 연결합니다 . 시스템이 작동하고 있을

때는 LED 가 켜져 있습니다 . 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속

깜박입니다 . 시스템이 S4 대기 상태 또는 전원 꺼짐 (S5) 상태에 있을 때는 LED 가

HDLED( 하드 드라이브 동작 LED): 섀시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다 . 하드 드라이브가 데이터를 읽거나 쓰고 있을 때 LED 가 켜져 있습니다 . 전면 패널 디자인은 섀시별로 다를 수 있습니다 . 전면 패널 모듈은 주로 전원 스위치 , 리셋 스위치 , 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있습니다 . 섀시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치하는지 확인합니다 . GN D R E S E T#P W R B T N #P L E D -P L E D + GN D H D L E D -H D L E D +

(SATA3_0: 1 페이지 , 8 번 항목 참조 )

(SATA3_1: 1 페이지 , 8 번 항목 참조 )

(SATA3_2: 1 페이지 , 9 번 항목 참조 )

(SATA3_3: 1 페이지 , 9 번 항목 참조 )

이들 네 개의 SATA3 커넥터는 최대 6.0 Gb/s 데이터 전송 속도를 제공하는 내부 저장 장치용 SATA 데이터 케이블을

SATA 전원 커넥터 (SATA_POW1) (1 페이지 , 17 번 항목 참조 ) 이 마더보드에 그래픽 카드 세 개를 설치할 때 이 커넥터를 전원 공급장치에

USB 2.0 헤더 (9 핀 USB_5_6) (1 페이지 , 14 번 항목 참조 ) 이 마더보드에는 하나의 헤더가 있습니다 . 이 USB 2.0 헤더는 포트 두 개를 지원할 수

USB 3.2 Gen1 헤더 (19 핀 USB3_3_4) (1 페이지 , 13 번 항목 참조 ) 이 마더보드에는 하나의 헤더가 있습니다 . 이 USB

3.2 Gen1 헤더는 포트 2 개를

지원할 수 있습니다 . DUMMY GND GND

전면 패널 오디오 헤더 (9 핀 HD_AUDIO1) (1 페이지 , 19 번 항목 참조 ) 이 헤더는 오디오 장치를 전면 오디오 패널에 연결하는 데

(4 핀 CHA_FAN1) (1 페이지 , 7 번 항목 참조 ) (4 핀 CHA_FAN2) (1 페이지 , 20 번 항목 참조 ) 팬 케이블을 팬 커넥터에 연결하고 검은색 와이어를 접지핀에 연결하십시오 . CPU 팬 커넥터 (4 핀 CPU_FAN1) (1 페이지 , 2 번 항목 참조 ) 이 마더보드에는 4 핀 CPU 팬 ( 저소음 팬 ) 커넥터가 탑재되어 있습니다 . 3 핀 CPU 팬을 연결하려는 경우 핀 1-3 에

고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이어가 HDA 를 지원해야 합니다 . 설명서 및 섀시 설명서에 나와 있는 지침을 따라 시스템을 설치하십시오 .

오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤더에 설치하십시오 : A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다 . B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에

C. 접지 (GND) 를 접지 (GND) 에 연결합니다 . D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다 . AC’97

패널용으로 연결할 필요가 없습니다 . E. 전면 마이크를 활성화하려면 Realtek 제어판에서

ATX 전원 커넥터 (24 핀 ATXPWR1) (1 페이지 , 6 번 항목 참조 ) 이 마더보드에는 24 핀 ATX 전원 커넥터가 탑재되어 있습니다 . 20 핀 ATX 전원공급장치를 사용하려면 핀 1 과 핀 13 을 따라

ATX 12V 전원 커넥터 (8 핀 ATX12V1) (1 페이지 , 1 번 항목 참조 ) 이 마더보드에는 8 핀 ATX 12V 전원 커넥터가 탑재되어 있습니다 . 4 핀 ATX 전원공급장치를 사용하려면 핀 1과 핀 5을 따라 연결하십시오. PCIe 전원 커넥터 (4 핀 PCIE_PWR1) (1 페이지 , 21 번 항목 참조 ) (4 핀 PCIE_PWR2) (1 페이지 , 18 번 항목 참조 ) 이 마더보드에 그래픽 카드 세 개를 설치할 때 이 커넥터들을 전원 공급장치에 연결하십시오 . PCIe 전원 커넥터 설치 방법은 23 페이지를 참조하십시오 .

(9 핀 COM1) (1 페이지 , 16 번 항목 참조 ) 이 COM1 헤더는 시리얼 포트 모듈을 지원합니다 . TPM 헤더 (17 핀 TPMS1) (1 페이지 , 15 번 항목 참조 ) 이 커넥터는 키 , 디지털 인증서 , 암호 및 데이터를 안전하게 보관할 수 있는 TPM(Trusted Platform Module) 시스템을 지원합니다 . TPM 시스템은 네트워크 보안을 강화하고 , 디지털 신원을 보호하며 플랫폼 무결성을

마더보드에는 스마트 버튼 2 개가 탑재되어 있습니다 : 전원 버튼 및 리셋 버튼 .

(PWRBTN1) (1 페이지 , 4 번 항목 참조 ) 전원 버튼으로 시스템을 빨리 켜거나 끌 수 있습니다 .

(RSTBTN1) (1 페이지 , 5 번 항목 참조 ) 리셋 버튼으로 시스템을 빨리 리셋할 수 있습니다 .118
