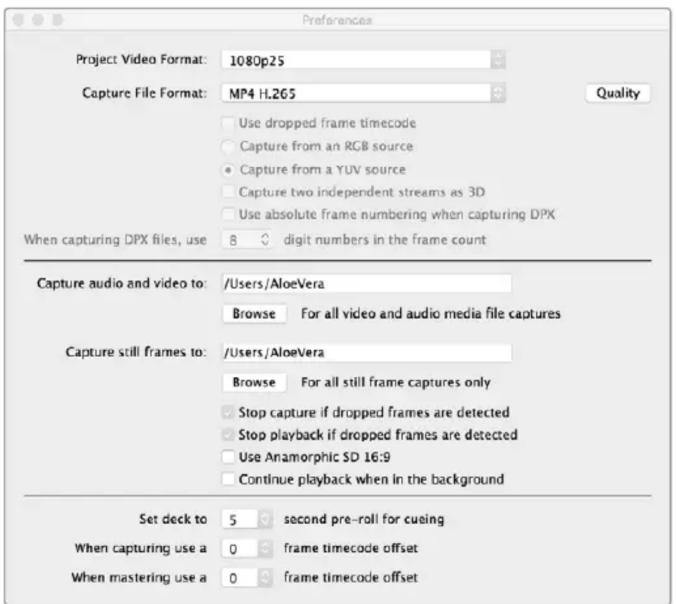

.265硬件编码器 459 使用UltraStudio 4K Extreme采集 H.265视频 459 Blackmagic DiskSpeedTest测速工具 460 从DeckLink4KExtreme12G上移除夹层卡463 从中断的系统升级中恢复DeckLink卡 464 帮助 466 开发人员信息 467 监管告知 468 安全信息 469 保修 470

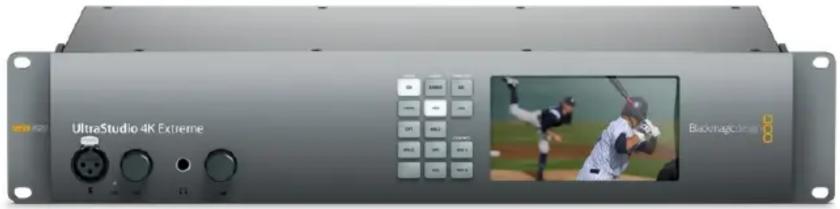

本手册将对计算机系统要求、Blackmagic Design Desktop Video硬件和软件的安装说明，以及如何 将它们与您所喜爱的第三方软件一起使用等内容进行逐一介绍。 该 软 件 包 括 驱 动 、插 件 以 及 Blackmagic Desktop Video Setup和用于快速采集和输出的Blackmagic Media Express等应用程序。Blackmagic Desktop Video UltraStudio DeckLink Intensity或Teranex硬件结合使用。

您的计算机要求至少8GB的RAM才能有效地处理视频。 Mac OS Blackmagic Desktop Video软件可在最新版Mac OS系统上运行。 Windows Desktop Video只能在安装有最新Windows更新的64位版Windows 10和11计算机上运行。 Linux Desktop Video Linux 3.10或更高版本的

x86 计 算 机 上 运 行 ，也 可 以 在Linux

版本的AArch64计算机上运行。有关最新支持的Linux版本、软件包格式和软件依赖性详情，请关注官网

如果您的Desktop视频硬件自带外接电源，只需连接电源并开启设备。

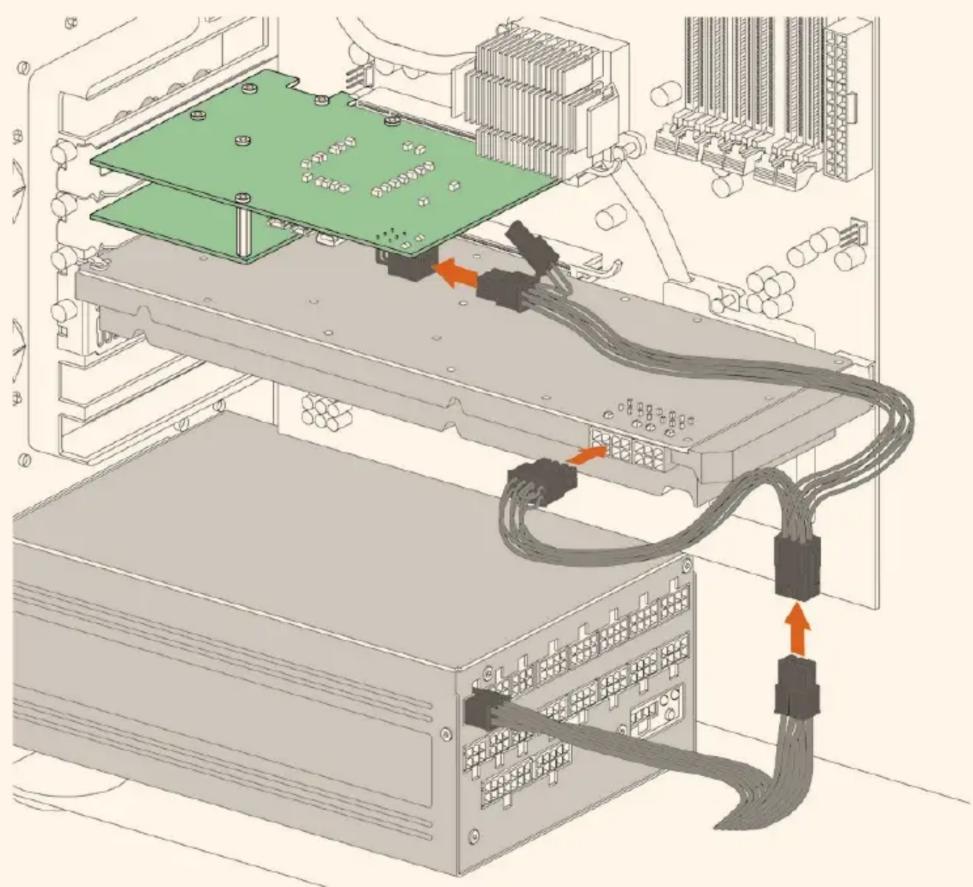

396提示 您还可以使用卡自带的电源适配器线缆将DeckLink 4K Extreme 12G连接到额外电源。 DeckLink

Extreme 12G 十分强大，我们会不断推出新功能来拓展连接性，比如夹层卡等。因此我们附赠了一条电源适配器线缆，如果未来 DeckLink 卡硬件拓展的用电量超过计算机 PCIe 卡槽的供电量，您可以通过该线缆连接额外的电源。 如果您需要为DeckLink

Extreme 12G 提供外部供电，只需使用内附的电源适配器线缆即可。 只需断开图形卡的电源，再插入适配线缆即可。插口只能一端插入，因此不必担心连接错误。

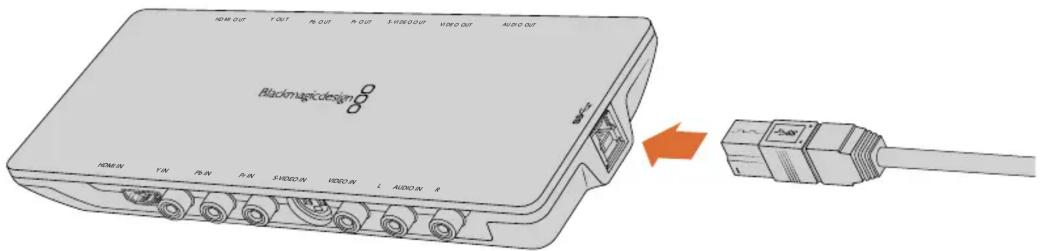

根据所购买的型号，Blackmagic Desktop Video硬件可以使用三种不同类型的接口来连接计算机。这 Thunderbolt、USB 3.0或PCIe。 通过Thunderbolt接口连接 Blackmagic UltraStudio 4K和UltraStudio 4K Extreme均配备两个Thunderbolt™ 2端 口 ，因 此 如 果 Thunderbolt端口，您可以将另一个端口用于连接RAID阵列或其他设备。 Blackmagic UltraStudio 4K Extreme 3配备两个Thunderbolt™ 3端 口 ，而 UltraStudio HD Mini则配备一

端 口 ，可 支 持 高 达 40Gb/s 的 数 据 传 输 速 度 。通 过 Thunderbolt

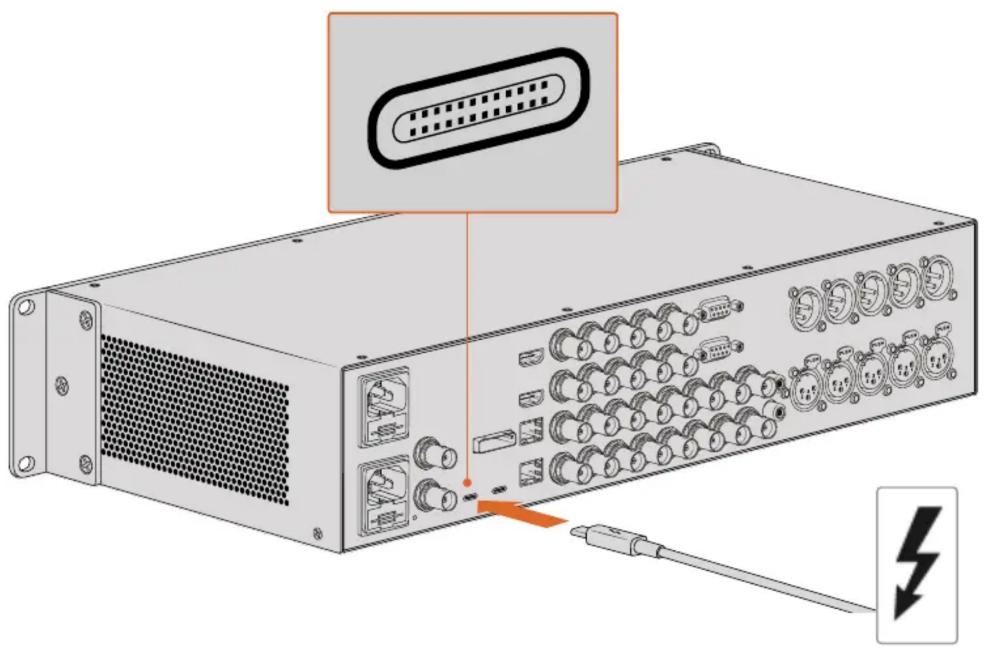

接 口 连 接 时 ，使 用 Thunderbolt 3线缆将Blackmagic Desktop Video硬件直接连接到计算机的Thunderbolt 3端口。

UltraStudio HD Mini这样的总线供电产品，并不支持通过Thunderbolt 3至Thunderbolt 2适配器 Thunderbolt 2端口。

接口附近是否标有如右下图所示的Thunderbolt

通过PCIe连接 Blackmagic Design PCIe采集播放卡连接到计算机的PCIe插槽。检查卡盒上打印的信息来确定您的卡 所要求的PCIe通道的数量。例如，可能要求x1、x4或者x8 PCIe插 槽 ，具 体 取 决 于 PCIe卡。 值 得 注 意 的 是 ，可 将 PCIe 卡插入比其所需的更大容量的插槽。例如，

PCIe插槽，但是反过来行不通。 如 果 在 卡 盒 上 找 不 到 所 需 的 信 息 ，可 在 www.blackmagicdesign.com/cn/products的技术 规格选项卡下找到PCIe卡 所 需 的 通 道 数 ，以 及 该 卡 其 它 有 用 的 信 息 。

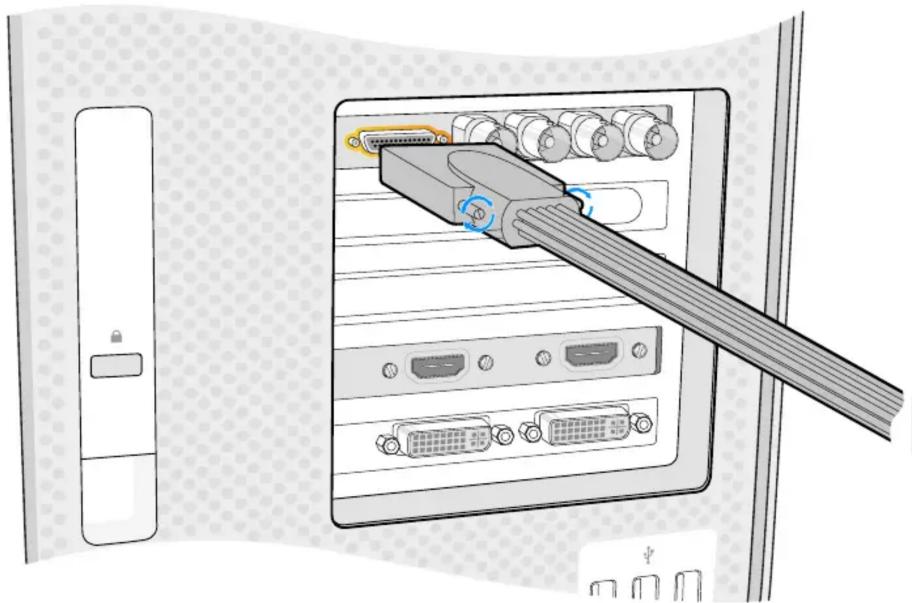

PCIe 卡 口 ，并 使 用 内 附 的 HDMI 数据线连接卡后侧的接口。 请小心安装DeckLink PCIe卡，以防损坏卡上的精密部件。

PCIe 卡配有辫子线，仅需将其插入到该卡的辫子线接口。

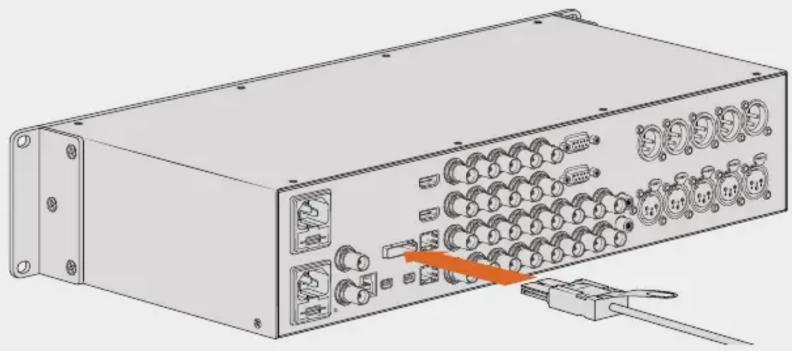

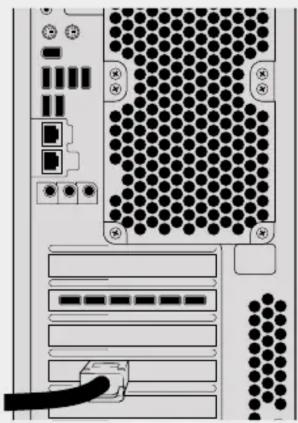

399使用PCIe连接UltraStudio 4K Extreme 您也可以使用PCIe适 配 器 卡 和 线 缆 ，通 过 PCIe将UltraStudio 4K Extreme和UltraStudio 4K Extreme 3连接到计算机。UltraStudio 4K Extreme和UltraStudio 4K Extreme 3需要连接到计 算机的第二代PCIe插槽。Blackmagic PCIe Cable Kit中包含一根PCIe线缆和PCIe适配器卡， 您也可以前往最近的Blackmagic Design经销商处购买。

UltraStudio 4K Extreme，您 可 以 使 用 Blackmagic PCIe Cable Kit或前往就近 的电子器材店购买标准的 PCIe适配器卡。 UltraStudio

PCIe 端口，可用来连接安装到您计算机上的外部 PCIe

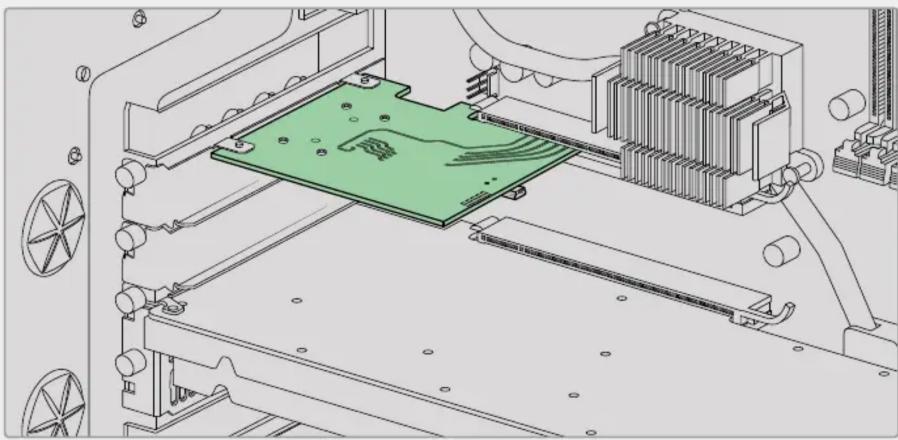

PCIe 适配器卡插入您计算机内部的第二代 PCIe

PCIe 线缆的另一端连接到位于计算机后方的 PCIe

应用程序、插件以及驱动 Blackmagic Design Desktop Video软件包括所有驱动、插件以及使用Desktop Video硬件所需的 应用程序。下面列出了安装在计算机上的所有软件。Mac OS Windows Linux Blackmagic Desktop Video驱动 Blackmagic Desktop Video驱动 Blackmagic Desktop Video驱动 Blackmagic Desktop Video Setup软件 Blackmagic Desktop Video Setup软件 Blackmagic Desktop Video Setup软件 Blackmagic Design LiveKey Blackmagic Design LiveKey

备注 在Linux上 ，只 有 x86-64系统支持Blackmagic Media Express。

安装了Desktop Video软 件 并 且 重 启 计 算 机 后 ，将 会 自 动 检 查 Desktop Video硬件的内部软件版本。如果 与计算机上安装的版本不匹配，软件将提示您进行更新。点击“OK”开始更新，并重启计算机完成更新步骤。

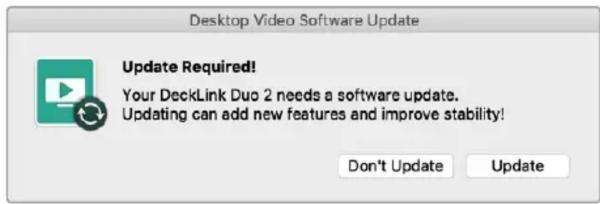

如果系统升级时出现中断导致您的DeckLink卡不工作，请参阅本手册结尾部分“从中断的 系统升级中恢复DeckLink卡”部分的内容。 接 下 来 ，“ 入 门 ” 部 分 将 向 您 介 绍 Desktop Video软件在Mac OS，Windows和Linux中的安装过程。

401在Mac OS系统下安装 安装软件之前请先确保您具备管理员权限。

登陆网址www.blackmagicdesign.com/cn/support，下 载 最 新 Desktop Video驱动安装程序。

运行Desktop Video安装程序。

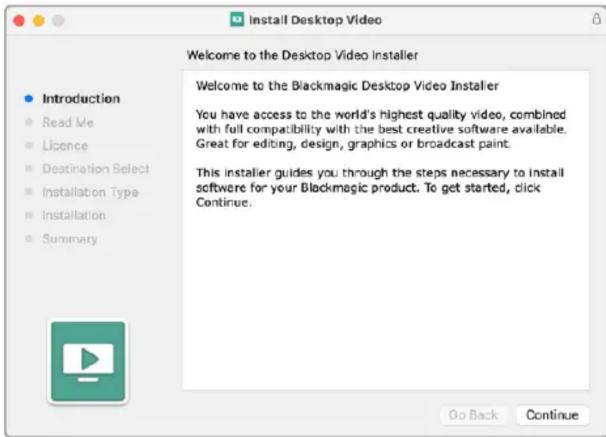

点击“继续”、“同意”和“安装”按钮安装该软件。如果您是首次安装 Desktop Video ，那 么 安 装 过 程 需要以下所述的几个额外步骤。

初次在Mac OS系统上安装 当在Mac上安装Desktop Video，需要在安装过程中允许Mac使用Desktop Video设备。

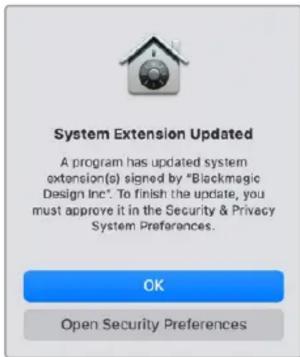

收到提示后，点击“打开安全偏好”或打开“系统偏好”，然后点击“安全与隐私”。

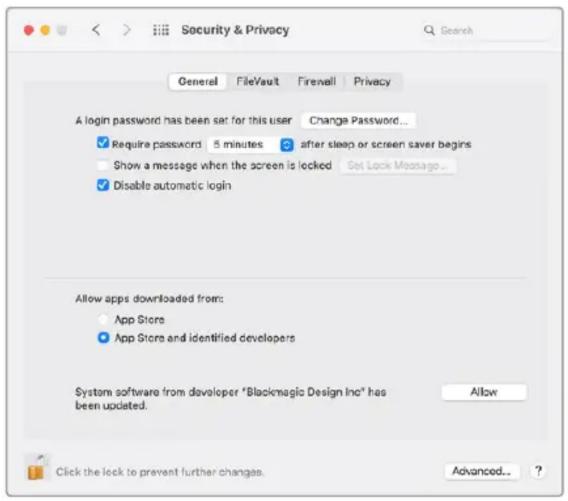

在“安全性与隐私”偏好设置中点击“允许”在电脑上启用Desktop Video软件。 在安全与隐私偏好设置中点击“允许”启用计算机上的 Desktop Video

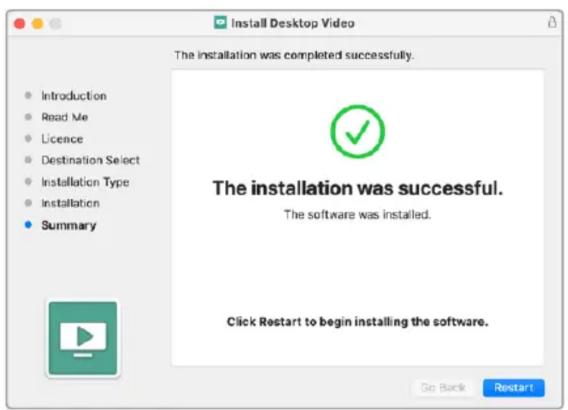

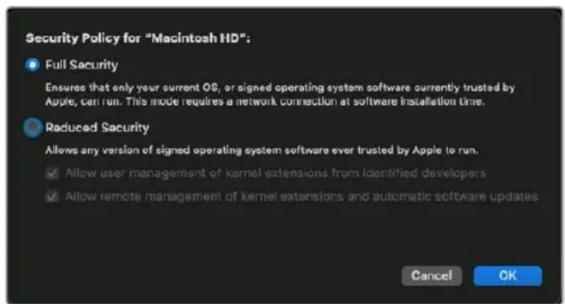

回到Desktop Video安装程序，完成软件安装后点击“重启”。 在M1 Mac上重置系统安全策略 自Desktop Video 12.2版本或更高版本，不再需要选用“降低安全性”作为您的Mac系统安全策略。如 果安装之前版本Desktop Video时 选 择 了 “ 降 低 安 全 性 ” 选 项 ，那 么 现 在 可 以 将 您 的 M1 Mac的安全策略 重 置 为“ 完 整 安 全 性 ”。 按照以下步骤可完成该操作：

长按电源按钮，直至看到“正在载入启动选项”，来开启计算机。

此时会出现提示，通知您的计算机正在应用此安全策略。当该提示消失时，您可以正常重启您的计

确保您的驱动是最新版本。请登录www.blackmagicdesign.com/cn/support查看版本。

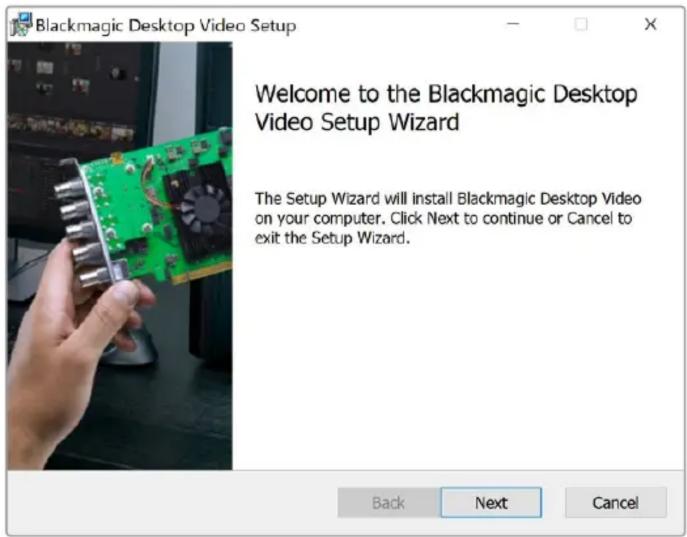

打开“Desktop Video”文件夹，运行“Desktop Video”安装程序。

驱动将被安装到您的系统上。然后会出现有以下字样的提示框：“您允许以下程序在这台计算机上安 装软件吗？” 点击“Yes”（是）继续。

接下来会弹出气泡对话框，显示“找到新硬件”，然后会出现硬件向导。选择 “自动安装”后， 系统会找到需要的Desktop Video驱动。

安装了所有驱动后，会弹出气泡对话框，显示“新硬件已安装并可使用”。重启计算机，让新软

打开Desktop Video文 件 夹 ，找 到 需 要 分 配 和 构 建 的 软 件 包 。 请 注 意 ，“ amd64”指的是英特尔和 AMD 64位处理器。以下是三组程序包提供的设置： Desktopvideo程序包提供了主要的驱动和API库。 Desktopvideo-gui软件包提供了Desktop Video Setup软件。 Mediaexpress 程序包提供了简单易懂的采集和输出实用程序。这仅在 x86

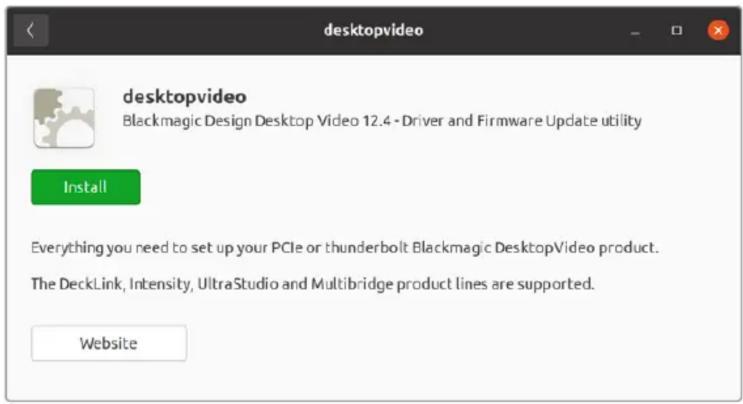

双击您想要安装的程序包，然后按照屏幕上的提示进行操作。如弹出有关缺少软件依赖性的消息框， 请确保先安装这些软件，然后重新运行Desktop Video安装程序。

完成安装后，建议您重启计算机，从而彻底完成本次安装过程。 如果无法找到适合您的Linux版本的本地Desktop Video程序包，或者如果您希望从命令行安装， 请查阅ReadMe自述文件获得详细的安装说明。

如 果 您 尚 未 安 装 设 置 软 件 ，您 可 以 通 过 以 下 BlackmagicFirmwareUpdater命令行工具来查看内部软件

# BlackmagicFirmwareUpdater status 系统会弹出类似以下信息： 0: /dev/blackmagic/io0 [DeckLink SDI 4K] 0x73 OK 1: /dev/blackmagic/io1 [DeckLink 4K Extreme 12G] 0x0A PLEASE _ UPDATE 这样的话，您可以使用以下命令来更新内部软件： # BlackmagicFirmwareUpdater update 1 关于命令使用的详情请参阅“man”页面，例如要查看内部软件更新命令的更多信息，请键入“man BlackmagicFirmwareUpdater”。 一切准备就绪，现在您已经安装了 Blackmagic Desktop Video 硬件和软件，可以开始采集和播放视频。

405采集和播放视频 一旦安装了Desktop Video硬件和软件，可以直接开始采集和播放片段。首先，将视频源插入到Desktop Video硬件的输入接口，然后将监视器连接到输出。 一种快速开始采集和输出的方法，是使用与Desktop Video软件一同安装在计算机上的Blackmagic Media Express来记录片段。

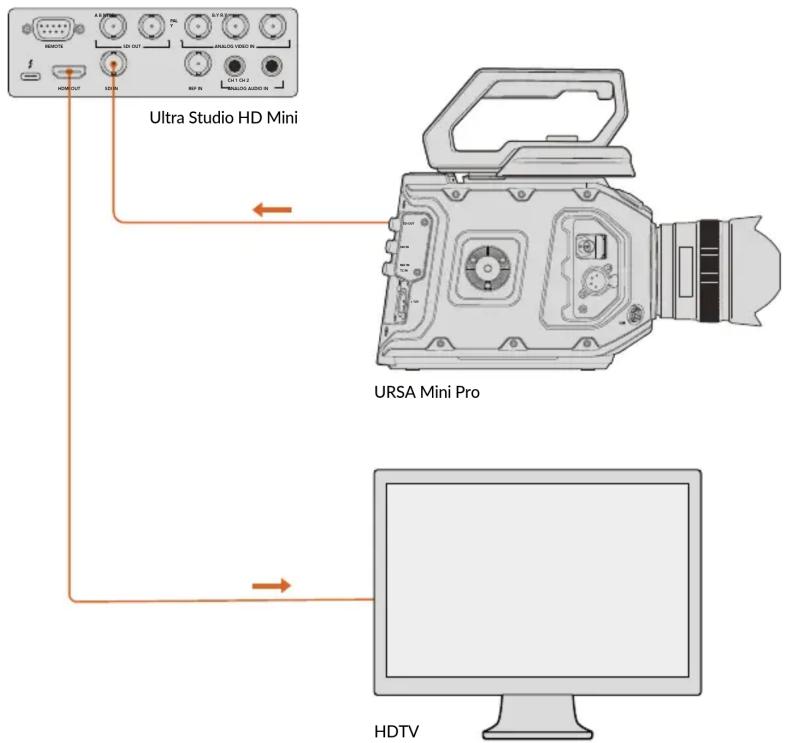

将监视器或电视机连接到Blackmagic Design硬件的视频输出接口。

将视频源连接到Blackmagic Design视频硬件的输入接口。

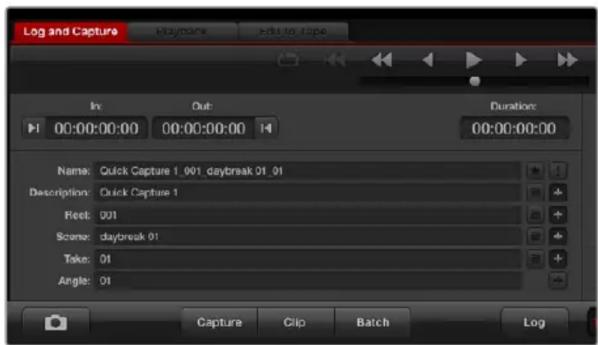

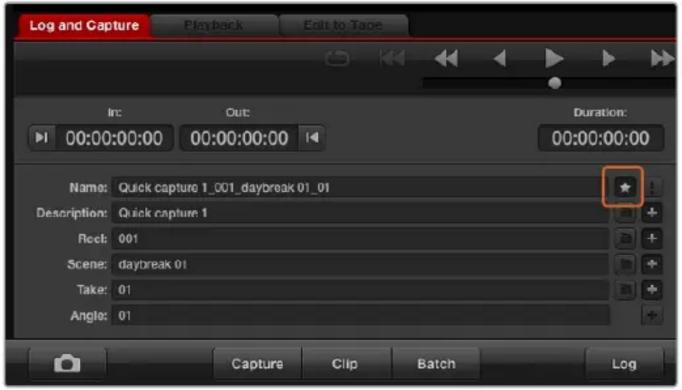

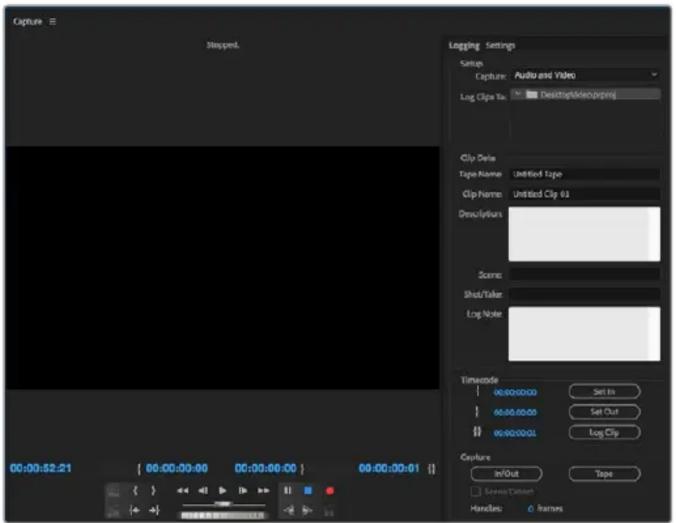

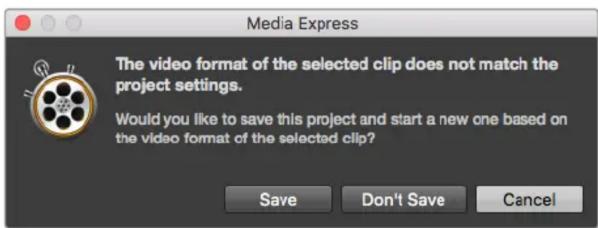

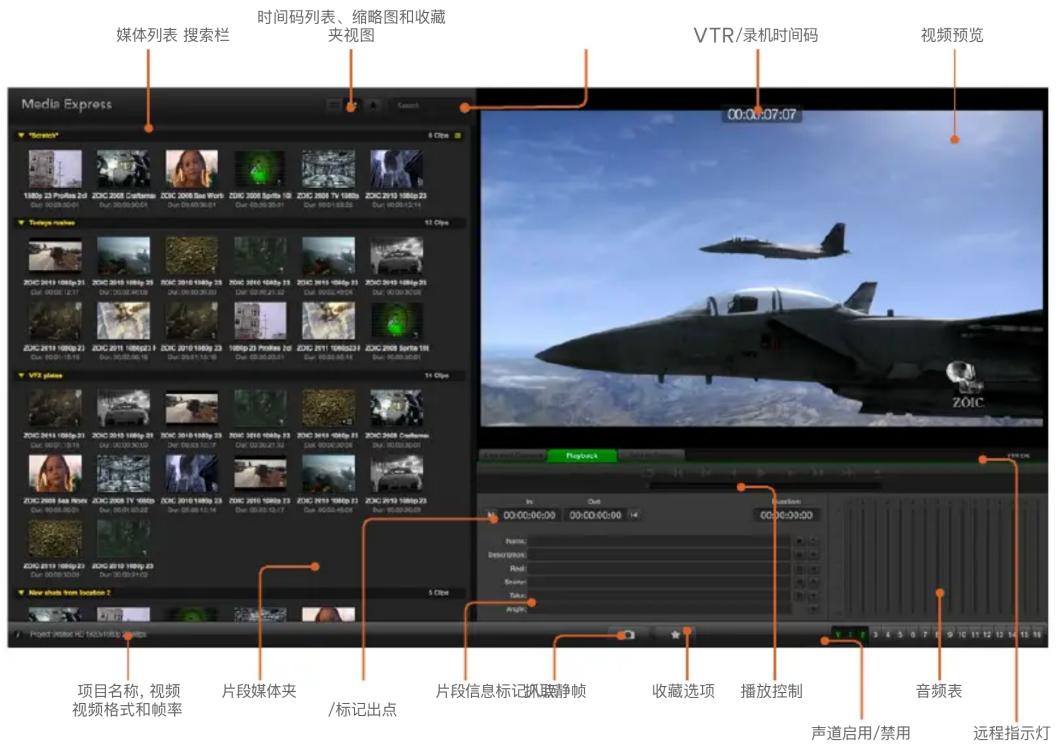

Log and capture ”（录入并采集）选项卡。 Media Express 将自动检测到您输入的视频格式，并将项目视频格式设置为一致的格式。您的视频源会出 现在Media Express预览窗格中。

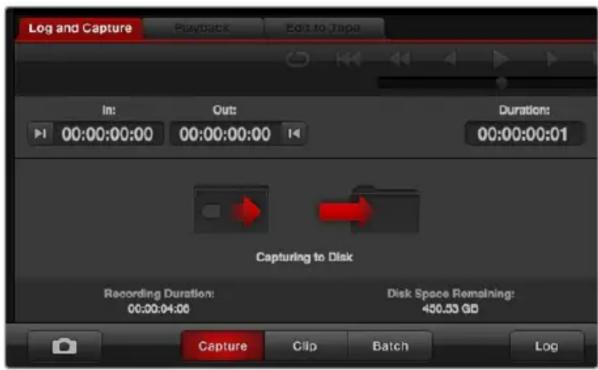

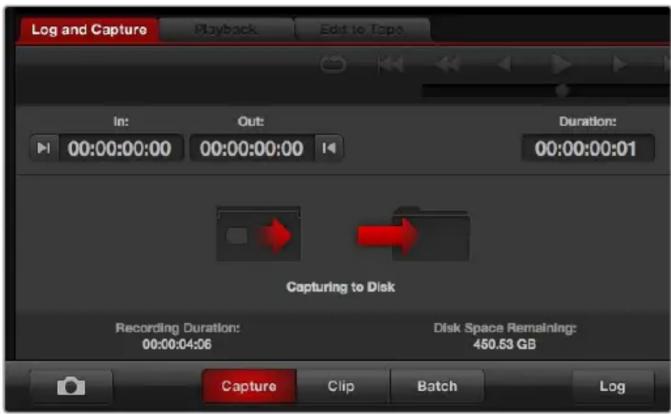

Log and capture ”（录入并采集）窗口的底部点击“ Capture ”（采集）来执行采集测试。再次点 击“Capture”（采集）结束测试。采集到的片段会被添加到Media Express左侧的媒体列表中。

406点击“ Capture”（采集）按钮开始录制。测试视频播放

点击“Playback”（ 播 放 ）选 项 卡 。

双击测试片段。所选的视频和任意对应的音频将被发送到与您的硬件输出接口所连接的监视器上。 Blackmagic Desktop Video Setup软件 Blackmagic Desktop Video Setup

Blackmagic Desktop Video Setup可以对硬件配置提供集中设置，并能实时显示连接到您硬件输入 和输出接口上的视频状态。

系统下，到“系统偏好”中点击 Blackmagic Desktop Video 或者从“应用程序”文件夹中运行该软件。 – 在Windows 10和11系统下，依次点击“开始”按钮 > 所有程序 > Blackmagic Design > Desktop Video然后点击Desktop Video Setup应用程序。您还可以从Windows 10和11的“控制面板”中

Desktop Video Setup软件。 Linux系 统 下，进 入“ 应 用 程 序 ” 再 进 入“ 声 音 和 视 频 ”，然 后 双 击 Blackmagic Desktop Video Setup

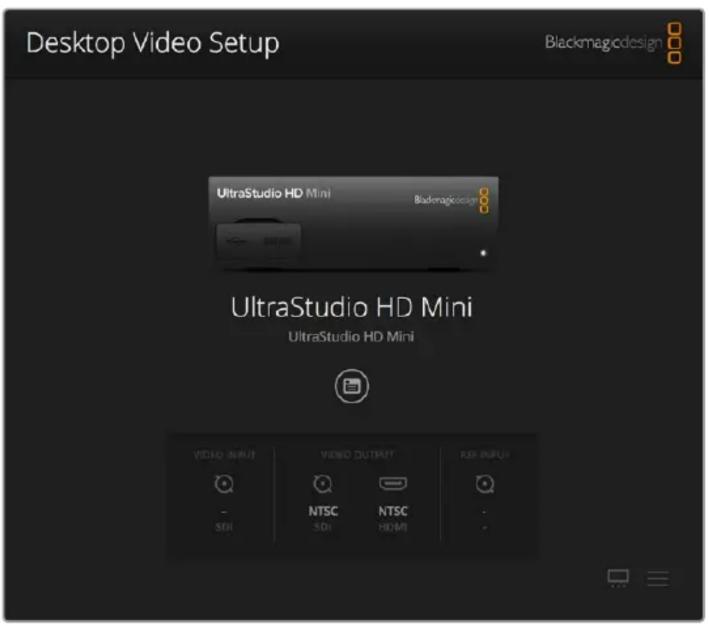

Blackmagic Desktop Video Setup时，主页面将显示您所连接的硬件，并显示了您所有 硬件输入和输出接口的视频活动情况。如果您将视频信号发送到输入接口，系统将自动检测到该信号，并 将该信号的格式显示在Video Input（视频输入）图标下方。 如果您连接有多个Blackmagic采集和播放设备，点击主页面两侧的箭头按钮可逐个显示所有设备。 要进行配置，只要点击硬件图像，或者点击硬件名称下面的设置图标。Desktop Video Setup实用软件 仅显示与您所选硬件有关的设置，因此不用逐页翻查菜单寻找所想要的设置。BlackmagicDesktopVideoSetup软件 407Blackmagic Desktop Video Setup

接下来，本手册将为您介绍如何通过Blackmagic Desktop Video Setup调整设置。 Blackmagic Desktop Video Setup可用于调整视频和音频的输入输出设置， 在采集和播放时应用上变换或下变换，以及提供驱动相关信息等。 Video

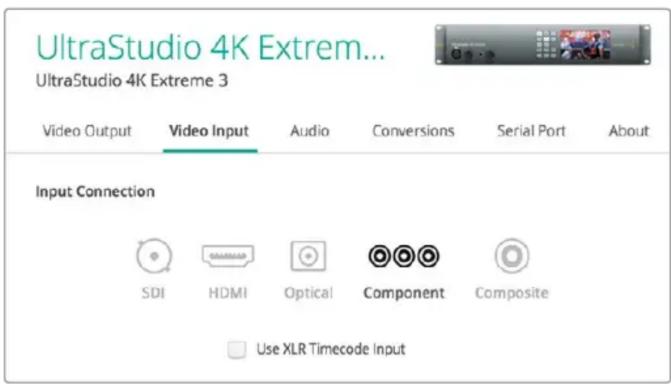

点击接口图标为您的Blackmagic Design硬件设置“Video input”（视频输入）接口。系统仅显示您硬 件内置的接头。当检测到有效的视频信号时，输入和视频格式将显示在Blackmagic Desktop Video Setup的主页面。 BlackmagicDesktopVideoSetup软件 408点击图标来设置您的视频输入连接。 Use XLR Timecode（使用XLR时间码）

XLR输入上读取时间码信息，不从SDI信号上读取。 启用此复选框可从专门的 XLR Analog Video Input Levels（模拟视频输入电平）

Video ”（ 视 频 ）和 “ Chroma ”（色度）滑块为分量或复合视频调整模拟视频输入电平。拖动视频滑块 会影响亮度增益，色度滑块会提高或降低色彩的饱和度。当使用分量视频时，您可以单独调整Cb或Cr的 值。如果您想同时调整它们时，点击链接图标可连接两者。

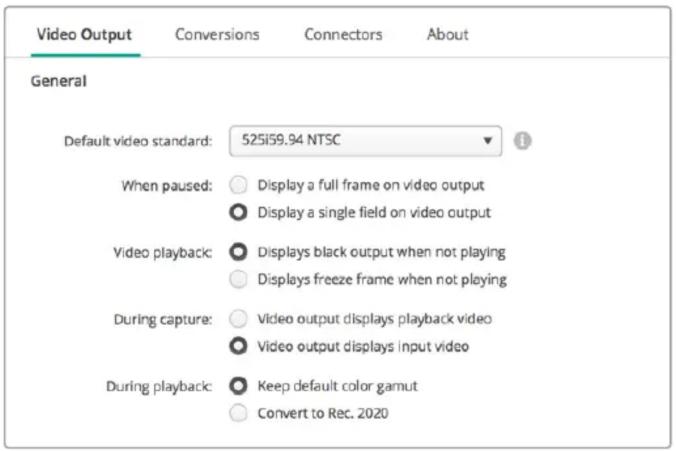

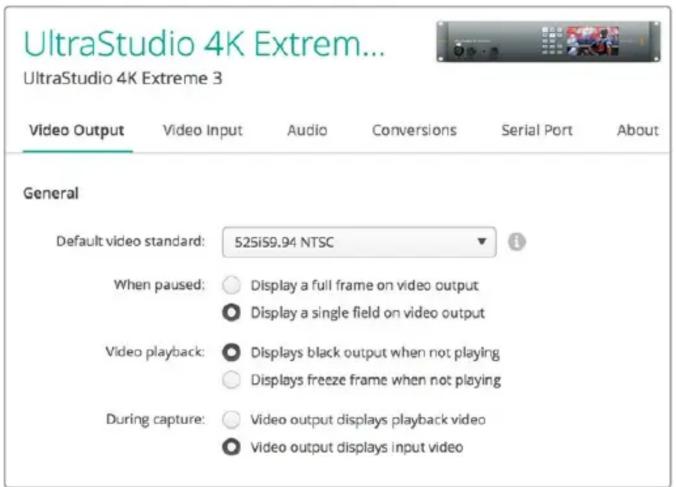

选择视频格式，并调整视频输出的其他设置。

Final Cut Pro进 行 广 播 级 监 看 ，请 根 据 您 的 Final Cut Pro项目设置相应的输出格式。

When Paused（暂停时） 点击选择暂停时在输出上显示全帧或者单场。

点击选择不播放时显示冻结帧或者黑场输出。

During Capture（采集期间） 点击选择采集期间视频输出显示回播视频或者输入视频。如果选择“Video Output Displays Playback Video” 选 项 ，那 么 在 “ Video Playback”部分的选择将会决定显示在输出上的内容。 如果选择“Video Output Displays Input Video”选项，那么在输入视频将会显示在输出上。 BlackmagicDesktopVideoSetup软件 409 During Playback（输出期间）

视机和视频监视器上使用。如果您的Desktop Video硬件支持这一功能，可在设置实用程序中选

Rec.2020 ）。如 果 您 的 视 频 已 经 采 用 Rec

或者显示正确，您可以将该设置选项保持在“Keep Default Color Gamut”（保持默认色域）。 在视频播放和采集期间，选择暂停时显示在输出上的内容。 SDI输出

点击选择要转换的色彩空间。选项有 4:4:4 RGB视频或者Y、Cb、Cr 4:2:2。

1080p HD和2K输出作为1080p逐行视频，或者作为逐行分段传输视频。

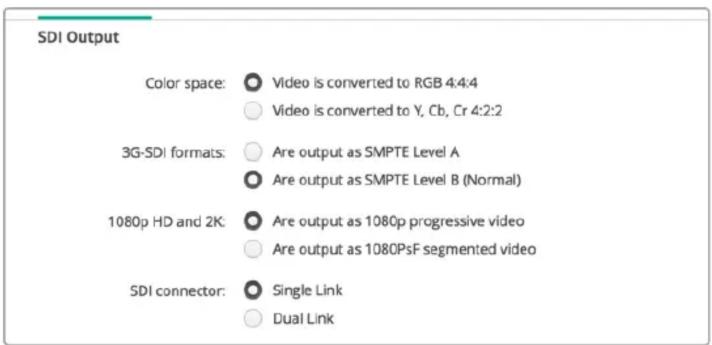

SDI SDI SDI配置 选择Single Link（ 单 链 路 ）、Dual Link（ 双 链 路 ）和 Quad Link（ 四 链 路 ）来 实 现 3G、6G或12G-SDI 输出。部分专业的调色监视器和投影仪仅可通过四链路使用 2160p60

号。UltraStudio 4K Extreme可输出四链路3G-SDI信号，因此还可为DeckLink 4K Extreme 12G 添加Quad SDI夹层卡。 选择通过单链路、双链路 或四链路来输出

SDI BlackmagicDesktopVideoSetup软件 410 8K格式 8K视频通过四链路SDI播放，您可以选择想要的四链路输出格式。

Square Division Quad Split – 8K画面会显示为四个4K分 割 画 面 ，以 2 x 2多画面分割的配置分配。

每幅4K四分割画面会采用四链路接口通过SDI提供，并在目标进行重建，形成完整的8K画 面 。如 果 您

希望将每个输出发送到单独的显示器，创建由 Ultra

监视器组成的视频墙，也可以选择这种设置。 Sample interleave

– 来自单一8K画面的交替像素作为四幅单独的4K图像，通过四链路SDI分配，

然 后 在 目 标 进 行 重 建 ，形 成 一 幅 完 整 的

画面。所以，这种格式的另一个好处是用户可以选择使用四 个输出中的任何一个作为下变换4K画面。

如果您的Blackmagic Design硬件共享模拟视频接口，您可以通过“模拟视频输出”选项来选择“分量”、

S-Video”输出视频。 HDMI 3D Output（HDMI 3D输 出 ）：

Frame Packing（帧封装） 在不进行压缩的情况下将左右眼图像合成到单帧画面。

Line by Line（分行） 在不进行压缩的情况下将左右眼画面分行交替放到视频行上。

BlackmagicDesktopVideoSetup软件 411Analog Video Output Levels（模拟视频输出电平）

Video ”（ 视 频 ）和 “ Chroma ”（色度）滑块为分量或复合视频调整模拟视频输出电平。拖动视频滑块 会影响亮度增益，色度滑块会提高或降低色彩的饱和度。当使用分量视频时，您可以单独调整Cb或Cr的 值。如果您想同时调整它们时，点击“链接”图标可连接两者。 调整视频滑块来设置复合模拟视频输出电平， 当使用分量视频时，

滑块可用来控制色彩平衡。 Use Betacam YUV Levels（使用Betacam YUV电平） Blackmagic Design产品使用SMPTE分量模拟电平来与大部分现代视频设备保持兼容。使用Sony Betacam SP录 机 时 ，请 启 用 此 复 选 框 。

美国或其他使用NTSC复合视频的国家请选择7.5 IRE。日 本 或 其 他 不 使 用 7.5 IRE黑电平的国家请选

0 IRE。PAL和高清格式不使用此设置。

录 机 时 ，请 启 用 “ Use Betacam Levels ”复选框。 当使用某个 NTSC 复合视频格式时，请选择与之对应的 NTSC IRE

同步调整可以根据视频同步输入来调节您的硬件视频输出的时间。这一功能常用于很多大型播出机构， 因为它们使用的视频输出需要精确同步。这一同步调整基于采样，因此您可以获得精确到采样级别的准

使用此设置的一个常用例子就是，当您机构中的所有硬件都具有一个稳定的常用的同步连接时，那么 所有设备的定时都可以与视频输出完美匹配。这样的话，您就可以在下游的矩阵设备或制作切换台间实

如果锁定某个同步信号，调整此设置将视频输出与相应的同步输入进行定时。 BlackmagicDesktopVideoSetup软件 412DeckLink Quad

如果您的计算机已经安装了 DeckLink Quad

，则 可 以 在 八 个 独 立 的 DIN 1.0/2.3

SDI信号。让您能够采集或播放八个独立的视频流，像在单个产品中拥有八个采集和播放设备。这就是为 什么DeckLink Quad 2在Desktop Video Setup中显示为八个独立的DeckLink Quad设 备 ，这 样 能 方便配置输入和输出。您甚至可以对每个设备命名，这样就可以知道哪个 DeckLink Quad设备用于特定

Desktop Video Setup 软件中的“映射接口”设置映射到每台设备，但需要注意的是专门 的接口是为专门的设备所设置的。例如，SDI 1是DeckLink Quad（1）的 专 用 接 口 ，而 SDI 2是DeckLink Quad（1）和 DeckLink Quad（5）的 专 用 接 口 。 如果您的计算机已经安装了DeckLink Quad

通过下表可以查看每个DeckLink Quad设备的专用SDI接口，也可以查看它们的映射选项。

DeckLink Quad设备设备 专用的专用的SDI接口接口 DeckLink Quad（1） SDI 1和2或SDI 1 DeckLink Quad（2） SDI 3和4或SDI 3 DeckLink Quad（3） SDI 5和6者SDI 5 DeckLink Quad（4） SDI 7和8或SDI 7 DeckLink Quad（5） SDI 2或“无” DeckLink Quad（6） SDI 4或“无” DeckLink Quad（7） SDI 6或“无” DeckLink Quad（8） SDI 8或“无” 值得一提的是，对特定设备配置SDI接口时，它也会影响共享该接口的设备。例如，如果DeckLink Quad（1）

将 会 自 动 设 置 成 “ 无 ” ，因 为 共 享 的 SDI

或 者 ，如 果 DeckLink Quad（5）选 用 SDI 2接 口 ，那 么 DeckLink Quad（1）将 会 自 动 设 置 成 SDI 1接口。 因 此 ，请 注 意 每 个 设 备 所 使 用 的 SDI输入或输出，以避免意外中断另一个设备的输入或输出。 BlackmagicDesktopVideoSetup软件 413提示 如果您的设施中安装了原版 DeckLink Quad ，并 且 使 用 自 定 义 的 SDK 应 用 程 序 ，您 可 以放心，DeckLink Quad 2将与您的系统兼容，不需要对应用程序进行任何改变。DeckLink Quad

中的额外映射功能将帮助您在现有系统的基础上，提供更多您所需的输入和输出配置。

Audio Input（音频输入） 点击接口图标为您的Blackmagic Design硬件设置“Audio Input”（音频输入）接口。您可以从以下的输 入选项中进行选择： 加嵌将音频 通 道作为视 频 信号的一部分。 SDI和HDMI可以传送加嵌音频。 AES/EBU 这是一个数字音频信号，可通过单个连接传送两个音频通道数据。 XLR 这是一个三脚音频接口，是专业模拟音频设备的常用接口。 RCA或HIFI 这一接口用于连接非平衡模拟音频消费级音频设备的输入输出，如HiFi系统、DVD播放机和电视机等。 麦克风幻象电源可通过麦克风线缆提供电源，可作为电容麦克风的快捷供电方案。 如果您的麦克风需要使用幻象电源，可启用“Use +48V Phantom Power”（ 启 用 + 48V幻象电 源）选项。如果不确定您的麦克风是否需要幻象电源，取消勾选此复选框是最佳处理方式， 否则可能会对自供电麦克风造成损伤。UltraStudio 4K Extreme正面设有一个LED灯 ，启 用 幻 象 电 源 时会亮起作为提示。断开幻象电源后，请至少等待10秒让余电完全耗尽，然后再连接自供电麦克风。老式的铝带麦克风和动圈式麦克风不能使用幻象电源。点击接口图标设置您的“Audio Input”（音频输入）接口。 Input Level”（输入电平）滑块来控制您麦克风的输入电平。BlackmagicDesktopVideoSetup软件 414HDMI音频输出 该设置让您重新映射项目中的5.1声 道 ，以 匹 配 HDMI监看设备使用的配置。比如，一些家庭影院视听接 收机要求环绕声音频映射到特定的通道。如果您的项目使用不同的环绕声通道排序，比如SMPTE排序， 你可以启用“Use 5.1 Surround Channel Ordering”（ 使 用 5.1声 道 排 序 ）复 选 框 确 保 与 HDMI视听接收

HDMI AES/EBU 拖动此滑块为AES/EBU音频输入和输出调整“Ref”（同步）电平，即增益。按下重置图标可将增益 重置为0dB。

Output level”（输出电平）滑块控制您的AES/EBU数字输出电平。 Analog Audio Input Levels（模拟音频输入电平） Channel 1/Channel 2（通道1/通道2） 采集时这些设置可调整模拟音频输入的增益设置。点击链接图标可同步调整两者。 Use HiFi Audio Levels（使用HiFi音频电平）

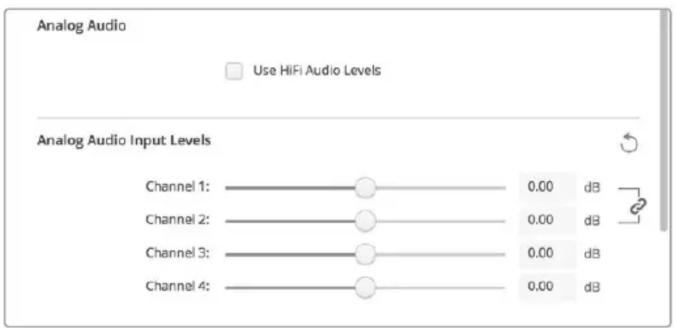

DeckLink 机型的标配。由于专业级和消费级设备的音频电平不同，如果 您想连接消费级音频设备到 XLR 接 口 上 ，请 确 保 启 用 “ Use HiFi Audio Levels ”复选框。您还需要使用 RCA转XLR转接头。 调整输入通道滑块可控制您的模拟音频输入电平。连接消费级音频设备时，

Use HiFi Audio Levels”复选框。BlackmagicDesktopVideoSetup软件 415Analog Audio Output Levels（模拟音频输出电平） Channel 1/Channel 2（通道1/通道2） 这些设置可在视频播放时调整模拟音频输出的音频信号或增益的强弱。点击链接图标可同步调整两者。 当调整滑块时，您可能想要撤销所做的更改。重置图标显示为圆圈箭头，位于每个设置标题栏的右侧。按下每个设置的重置图标可将增益滑块重设为0dB。 Conversions

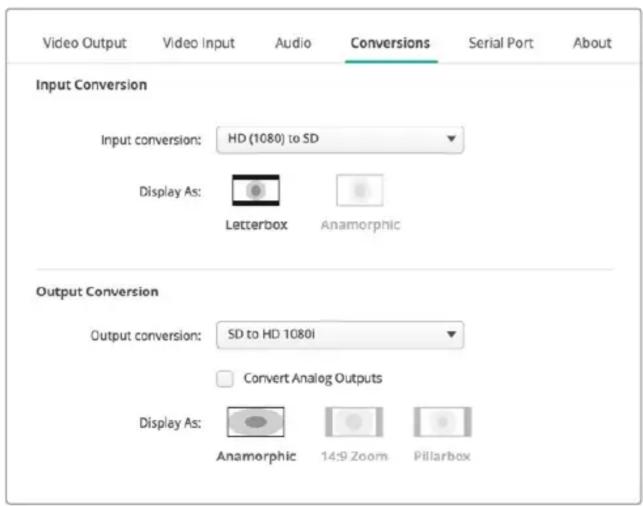

Input Conversion（输入转换） 此设置可在采集时进行实时上下转换。从“Input Conversion”（输入转换）下拉菜单中选择想要的转换。 输入转换可造成最多2帧的延迟，因此您需要调整剪辑软件的时间码偏移量从而保证帧画面准确性。 Display As（显示为） 选择您想如何呈现转换后的视频。根据您输入视频的原始宽高比，选项包括Letterbox（上下加黑 边） 、Anamorphic（ 变 形 ）、Center Cut（ 左 右 切 边 ）、Pillarbox（ 左 右 加 黑 边 ）、16:9 Zoom（16:9缩 放 ）或 14:9 Zoom（14:9缩 放 ）。 Output Conversion（输出转换） 此设置可在播放时进行实时上下转换。从下拉菜单中选择想要的转换。输出转换可造成最多 2帧的延迟，因此您需要调整剪辑软件的时间码偏移量从而保证帧画面准确性。 Convert Analog Outputs（转换模拟输出） 选中此复选框还可以在模拟视频输出上执行您的转换。 Display As（显示为） 选择您想如何呈现转换后的视频。根据您视频的原始宽高比，选项包括Letterbox（ 上 下 加 黑 边 ）、 Anamorphic Center Cut （ 左 右 切 边 ）、 Pillarbox （ 左 右 加 黑 边 ）、

Zoom（ 缩 放 ）。 BlackmagicDesktopVideoSetup软件 416想要选择上或下转换设置，请从对应的下拉菜单中选择您的输入或输出转换， 并点击想要的宽高比选项。谨记要点击“ Save ”（ 保 存 ）以 应 用 您 的 设 置 。 以下图表显示了转换中可选的不同宽高比选项。 下转换下转换 源图像源图像 转换后图像转换后图像 Letterbox（上下加黑边） 将整个16:9高清画幅按比例缩为4:3标清画幅，

Anamorphic（变形） 将16:9高清帧画幅水平挤压为4:3标清画面。 Center Cut（左右切边） 此设置可将16:9 HD图像裁切成4:3 SD帧画面。 此宽高比设置会损失16:9图像两侧的部分图像。 Pillarbox（左右加黑边） 在16:9高清帧画面内显示4:3标 清 图 像 。左 右 两 侧

16:9 Zoom（16:9缩放） 将4:3标清画面放大来填充16:9高清帧画面。 14:9 Zoom（14:9缩放） 是Pillarbox（ 左 右 加 黑 边 ）和 16:9 Zoom（16:9缩 放）的折中方案。左右两侧留有少量黑边，顶部和

DeckLink IP采集和输出卡的网络设置。

DHCP可以自动设置一个IP地 址 ，并 将 其 连 接到网络，无需更改任何设置。DHCP，即 “ 动态主机配置协议”，是用于网络服务器和路 由器的协议，它可以自动寻找您的DeckLink

IP卡并为其指派一个IP地址。DHCP能方便

地址不会发生冲突。大部分计算机和网络交 换机都支持DHCP。 如果您希望自行设置IP地 址 ，可 以 选 择 静 态

。只 需 将 协 议 设 置 设 定 为 “ 静 态

动修改IP设 置 即 可 。即 使 计 算 机 重 启 ，静 态 IP 地址也不会发生改变。如果您连接到公司网络 中 ，那 就 可 能 需 要 使 用 静 态 IP地址。 如果有网络管理员，那么您的网络就有可能为 所有连接的设备提供自定义IP地 址 。如 果 有 网 络管理员负责管理您的计算机和公司网络，建

接 入 网 络 时 ，根 据 您 使 用 的 DeckLink IP型 号 ，请 确 保 通 过 Cat 6网 线 或 光 纤 连 接 。“ ST2110”规格依靠多 播数据有效地指派视频、音频和辅助数据。我们强烈建议在配置支持IGMP v3多播数据协议的网络中， 使用专用的PTP最高级时钟设备。 2110多播输出

地 址 类 似 ，可 以 让 其 他 DeckLink

设备识别网络上的推流。 DeckLink

的每个推流都需要自己的多播输出地址，您可以在设置实用程序屏幕主页选定后为每个DeckLink卡分配。 这个地址必须独一无二，并且不与网络上的其他2110 IP设备共享。如果您不确定使用哪个地址，请向您 的IT管理员进行咨询。 每段数字应在以下限制范围内设置：

BlackmagicDesktopVideoSetup软件 418关于

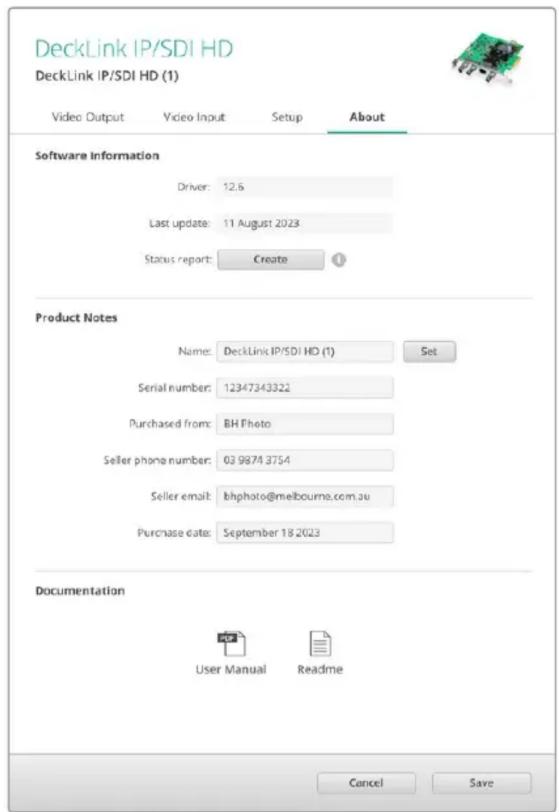

Blackmagic Desktop Video Setup实用程序的“About”（关于）页面提供了关于您硬件现有驱动的有 关信息，以及该硬件最后一次升级的时间。

Create”（创建）按钮可生成一份状态报告。该报告可以让您留有一份包括 输入和输出同步信号检测到的视频格式、色彩空间、色彩采样和位深、驱动信息、操作系统和机 器信息等技术信息在内的文件。如果您需要联系我们的技术支持团队时，此报告将会非常有帮 助。生成的文件尺寸较小，可以轻松通过电子邮件传输。

更改Blackmagic Design设 备 的 名 称 ，便 可 以识别Desktop Video Setup软件中的每台 设备，并且跟踪它们的使用情况和使用之处。 这一功能在同一网络中的多个地点使用相同硬 件时非常有用，而且还十分便于为流程中的 不同工作间命名，如剪辑室2、调 色 间 1等等。 当您在标签框中键入一个硬件名称时，它将保

Blackmagic Desktop Video Setup 软件的主页面，并显示在硬件图像的下方。 同时，您还可以输入今后可能需要的重要信 息，如硬件的序列号码、硬件的购买时间和 地 点 、以 及 销 售 商 联 系 信 息 等 。 “关于”选项卡提供了有价值的信息，包括驱动版本、用户手册和 发行说明，您还可以输入与您硬件相关的备注。 BlackmagicDesktopVideoSetup软件 419Teranex Mini Smart Panel

Teranex Mini Smart Panel Blackmagic UltraStudio HD Mini是一款小型的采集和输出方案，可与像Teranex Mini Converter以及 如HyperDeck Studio Mini的录机等其他大小相近的Blackmagic Design设 备 并 排 安 装 。这 些 产 品 专 门 设计成便携式，可随时携带它们到工作的地方或者采用台式安装方案。您还可以把它们安装在 Blackmagic Universal Rack Shelf机架上。更多信息请参阅“Blackmagic Universal Rack Shelf”部分内容。

Teranex Mini Smart Panel安装到UltraStudio HD Mini，让您可以在播放和采集期间直接从 设备前面板预览视频和音频。 Teranex Mini Smart Panel内置的LCD显示输入图像以及音频表，让您能够预览音频电平。 由 于 前 面 板 支 持 热 插 拔 ，因 此 您 无 需 关 闭 Blackmagic UltraStudio HD Mini即可安装。

使用Pozidriv 2号螺丝刀卸下Blackmagic UltraStudio HD Mini标配前面板两侧各两枚M3螺丝，

在标配面板内侧，您会发现底部角落里有一根透明的塑料管。这根塑料管将设备内部 LED 的灯光导出照亮标配面板上的状态指示灯。塑料管应和标配前面板保持连接状态。提示 如果要重新安装回标配前面板，请确保灯管对齐设备前方的管槽。

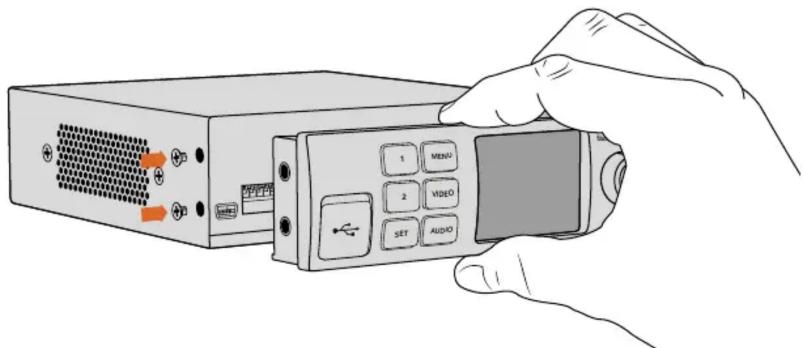

将Teranex Mini Smart Panel智能前面板后侧的接口对准UltraStudio HD Mini正面的连接口后， 再将智能前面板轻轻推入设备，直至接口牢牢固定。Teranex Mini Smart Panel智能前面板将和您 的UltraStudio HD Mini正面紧密贴合并固定到位。

将标配前面板上的M3螺丝重新安装到智能前面板上。 SET VIDEO MENU AUDIO

请手持智能前面板，并将其后侧的接口对准转换器正面的接口以便固定到位。 TeranexMiniSmartPanel 420如果UltraStudio HD Mini安装在Blackmagic Universal Rack Shelf机架上，您需要先将设备从机架 上卸下方可拆装其前面板的螺丝。

Blackmagic Universal Rack Shelf”部分内容。 标配基本款前面板的设计非常牢固，因此如果您需要将 Blackmagic UltraStudio

系统后侧，或者安装在布满线缆且有工作人员频繁走动的位置时，可以重新安装基本款前面板。

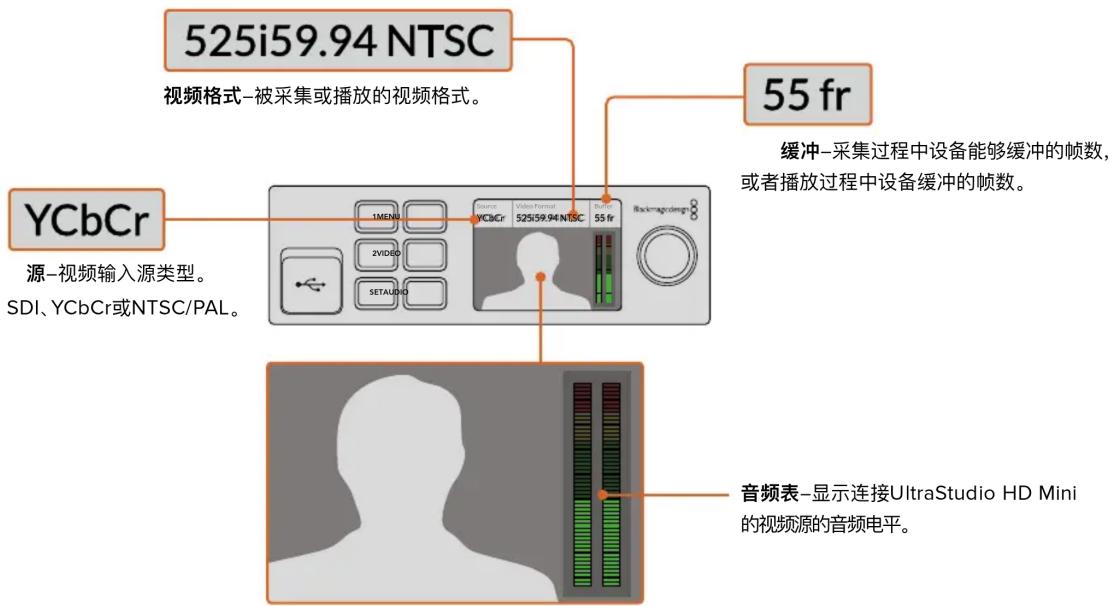

LCD显示屏 Teranex Mini Smart Panel的LCD显示器上首先出现的将是主屏幕，上面会显示以下重要信息： 缓冲缓冲-采集过程中设备能够缓冲的帧数， 或者播放过程中设备缓冲的帧数。源源-视频输入源类型。 SDI、YCbCr或NTSC/PAL。 1 MENU2 VIDEOSET AUDIOSourceYCbCrVideo Format525i59.94 NTSCBuffer55 fr 视频监看视频监看-显示连接UltraStudio HD Mini 音频表音频表-显示连接UltraStudio HD Mini

1 MENU 2 VIDEO SET AUDIO Source YCbCr Video Format 525i59.94 NTSC Buffer 55 fr 视频格式视频格式-被采集或播放的视频格式。 TeranexMiniSmartPanel 421使用UltraStudio 4K Mini的前面板控制 UltraStudio 4K Mini的大部分设置可在Desktop Video Setup实用程序中修改，也可通过前面板上的 LCD 菜单修改。如要浏览设置，按下“ MENU ”按钮打开菜单，然后用设置旋钮滚动选项。按下“ SET

进入子菜单确认设 置。 如 要 退 出 菜 单 ，按 住 “ MENU”按钮层层退出菜单，回到主页屏幕。 提示 您也可以按下“VIDEO”或“AUDIO”按钮直接前往视频或音频设置。该操作会将您直接带 往相关设置，无需滚动设置清单，从而节省时间。 Audio MetersVU (-18dBFS)VU (-20dBFS)PPM (-18dBFS)PPM (-20dBFS)

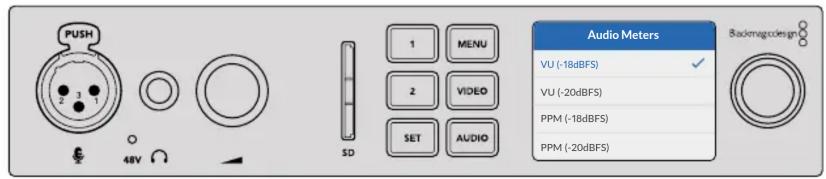

LCD 菜单中还拥有更多音频设置选项。这些设置可以修改采集和播放时 LCD 显示的音频表类型。两种音频表类型分别为VU和PPM。 VU表 VU表又称“音量单位表”，用于反馈音频信号中峰谷的平均值。如果您使用的是VU表 技 监 ，请 调 整源设备的输出电平，使得音频达到峰值时，音频表的指示灯对准 0dB刻 度 处 。此 操 作 可 达 到 最 高信噪比，确保最佳音频质量。如果音频峰值超过 0dB刻度，则很有可能导致声音失真。如果 使用UltraStudio 4K Mini的模拟音频输入，输入电平可通过LCD菜单或设置实用程序调整。 PPM表 PPM表又称“峰值节目表”，该表具有“峰值保持”功能，可暂时保留信号峰值，并可缓慢下降还原，以便您 明确音频于何处达到峰值。 VU表和PPM表都可以设置使用-18dB或-20dB两种参考电平，因此您可以按照不同的国际播出标准监

SD卡插槽 UltraStudio 4K Mini前面板还配有SD卡 插 槽 ，在 设 备 连 接 Mac或Windows计算机时可读写文件。 插槽可单独作为普通SD卡读写设备使用，计算机会把它识别为另一个硬盘。这意味着您可以快速从摄影 机的SD卡 中 导 入 片 段 ，或 者 设 置 Media Express将片段采集到便携式存储介质里。 使用UltraStudio4KMini的前面板控制 422Blackmagic Universal Rack Shelf Blackmagic Universal Rack Shelf是一个1RU机架，您可以用它把各类Blackmagic Design设备安 装在广播机架上或航空箱内。它采用模块化设计，可将容纳于一个机架单位的产品组建成便携式实用型

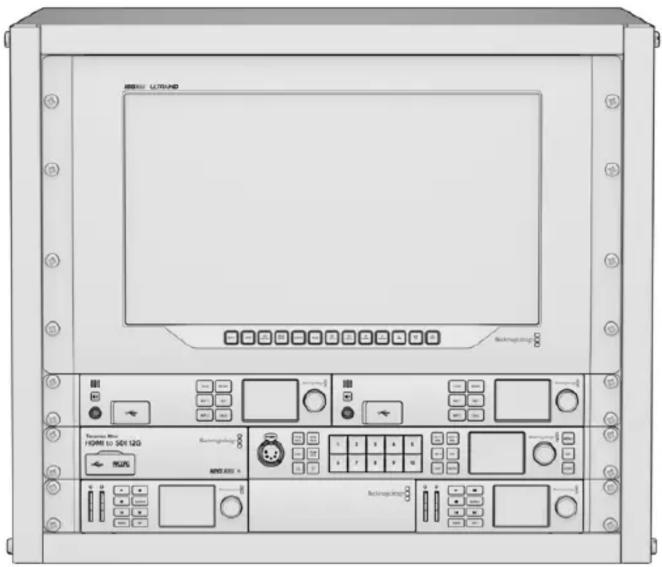

下图展示的是安装在小型机架中的3个Universal Rack Shelf机架，当中安装了一系列兼容设备组合。 其中，底部的机架中间安装了一块1/3机架宽度的挡板，用于填充设备之间未使用的空间。

Universal Rack Shelf Kit包含以下组件： 1xBlackmagicUniversalRackShelf 1RU全 宽 机 架 ，可 用 于 安 装 Blackmagic Design设备。

1 x 1/6机架宽度空白挡板，2 x 1/3机 架 宽 度 空 白 挡 板 ，可 用于覆盖未使用的机架空间。

2 x M3 9mm规格平头螺 丝 ，用 于 1/6机架宽度空白 BlackmagicUniversalRackShelf 423将设备安装到机架上

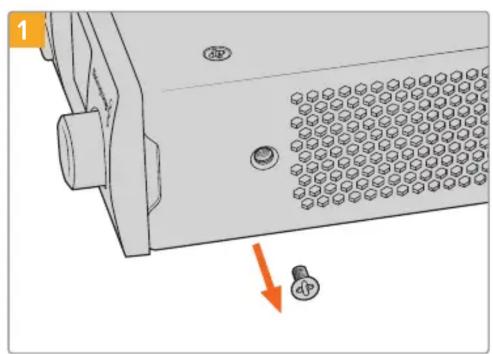

如果安装了橡胶垫，请使用塑料边缘的刮削工具将橡胶垫从设备底座上移除。

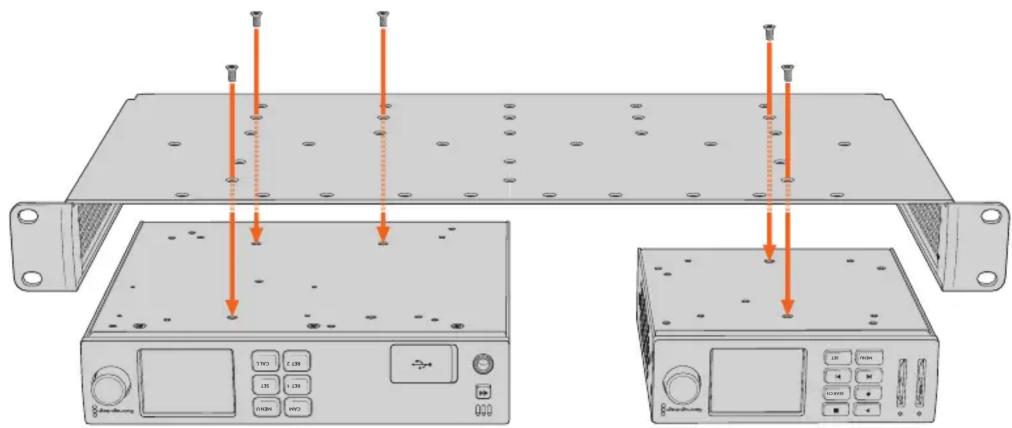

将机架和设备倒置，然后将机架的预钻孔与Blackmagic Design设备底座上的螺纹安装孔对齐。 1/3机架宽度的设备上设有两个中央安装点，而较大的1/2机架宽度设备上则设有最多三个安装点。 CAM MEN URET 1 SET

使用产品内附的M3 5mm埋头螺丝，将设备固定在机架上。

固定完成后，将机架正面朝上放置，并通过自带的固定支架将其安装到设备机架上。 产品内附的空白挡板可用于覆盖未使用的机架空间。

1/6 机架宽度空白挡板可在安装 1/2

1/3 机架宽度的设备时用于填充未使用的机架空 间。该挡板可安装到任何一台设备的侧面。为了改善空气流通，建议您将挡板安装在设备之间。

尺寸较大的1/3机架宽度空白挡板可在安装单台设备时直接安装到机架的任何一侧。在安装空白挡板时， 请将挡板底部的螺孔和锚点与机架对齐，并使用产品内附的两枚M3 5mm规格埋头螺丝固定到位。 BlackmagicUniversalRackShelf 424DaVinci Resolve

硬件的同时采集和输出。如果用户需使用DaVinci Resolve的实时调色功能，这一特性十分有帮助，因为您无需为输入和输出各设一台设备了。当使用现场实时调色功能时，只需要简单地将摄影机的输出和Blackmagic Design硬件的输入连接即可。 然后，再将硬件的输出连接到现场监视器上用于调色和查看。

运行DaVinci Resolve。到偏好设置菜单下，选择“视频和音频I/O” 选 项 卡 ，并 在 “ 用 于 达 芬 奇 实 时 调 色”选项中选择您的硬件。保存偏好设置，重启DaVinci Resolve以应用更改。

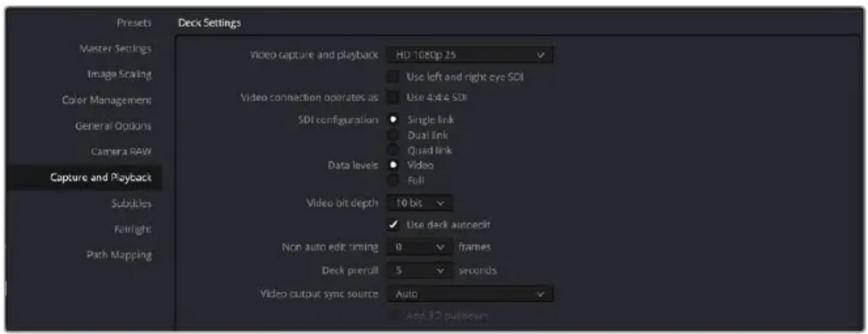

开始项目，打开“项目设置”窗口。在“主设置”选项卡中设置符合您摄影机的时间线分辨率和帧率。 找到“采集和播放”选项卡，从“视频采集和播放”菜单中选择您需要的格式。在“视频采集和播放”菜单中选择相应的格式。 到“剪辑”页面中选择“文件”>“ 新建时间线”。 在“调色”页面上点击“调色”菜单，选择“达芬奇实时调色”>“开启”。此时，您可以从检视器中查看到现场视频，视频上会出现明亮的红色“达芬奇实时调色”按钮。DaVinciResolve 425使用达芬奇实时调色

在达芬奇实时调色模式中，“冻结”按钮（雪花图标）可冻结当前接收到的视频帧，让您调色时不会受到动态拍摄画面的影响。调色完毕后，您可以解冻播放画面，以便保存快照。 如果您对调色结果满意，请点击“快照”按钮（摄影机图标），将当前检视器中显示的画面截图、时间码信息以及调色方案保存到时间线。快照即单帧素材。快照拍摄完毕后，再次按下雪花图标恢复播放，直到您找到下一个想要调色的镜头。 提示 更多关于达芬奇实时调色的内容，请参考DaVinci Resolve使用手册。

Blackmagic DaVinci Resolve配有友好的编辑界面，具有剪辑和精编项目所需的全部工具。不论是 您使用鼠标拖放片段，还是使用键盘以获得精准剪辑，DaVinci Resolve具有所有专业剪辑师所需

运行DaVinci Resolve。到“偏好设置”菜单下，选择“视音频I/O”选项卡，并在“用于采集和播放”选项 中选择您的Blackmagic Design硬 件 。保 存 偏 好 设 置 ，重 启 DaVinci Resolve以应用更改。

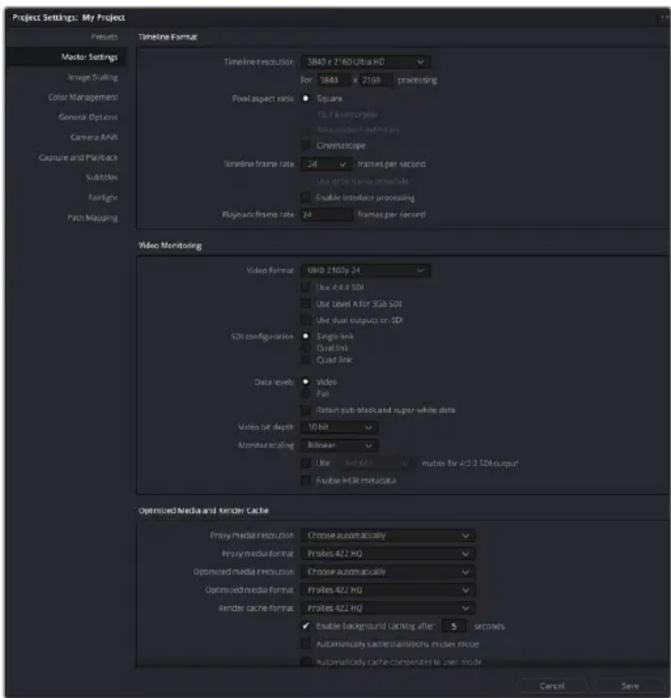

加载一个项目，在“主设置”下的文件菜单里打开“项目设置”，设置您的“时间线分辨率”、“时间线帧率”以及“输出帧率”。

在“视频监看”部分，设置您的“视频格式”。Blackmagic Desktop Video Setup会自动修改成您选 择的视频格式，以便输出到您的 Blackmagic Design视频硬件。

点击“保存”按钮保存更改并关闭项目设置窗口。使用“项目设置”窗口设置您的时间线格式和视频监看选项。DaVinciResolve 426剪辑

使用“媒体”页面的媒体存储浏览器将您的片段加载到媒体池中。 在“剪辑”页面上依次选择“文件”>“新建时间线”，然后点击“创建”按钮。 然后，将片段从媒体池拖入左手边的源片段检视器。

您可以使用I和O键，并拖动检视器窗口下方横条中的播放头，设置源片段的入点和出点。

只要从源片段检视器中将片段拖放到时间线上即可在时间线上编辑片段。

DaVinci Resolve 进行剪辑的详细信息，请参阅 Blackmagic DaVinci Resolve使用手册。 使用您喜爱的第三方软件 Adobe After Effects

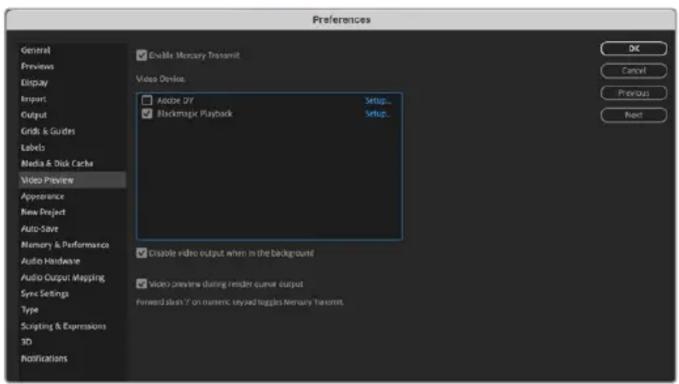

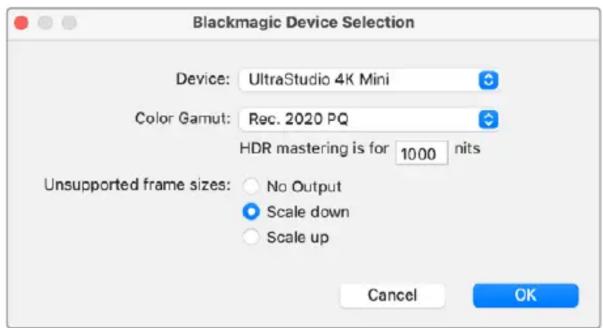

要在Blackmagic Design硬件上实时显示合成画面，请到Preferences（ 偏 好 设 置 ）> Video Preview （视频预览）下设置。请务必勾选“Enable Mercury Transmit” ，以 便 使 用 Blackmagic Design硬件和 After Eects CC。请 到 “ Video Devices”（ 视 频 设 备 ）菜 单 下 ，选 择 Blackmagic Playback。 然后您就能在广播级监视器上以正确的视频色彩空间查看After Eects的合成画面了。 使用您喜爱的第三方软件 427“ Video Preview ”（视频预览）偏好选项。 如 果 您 使 用 不 支 持 的 或 者 非 标 准 的 帧 尺 寸 ，也 可 通 过 您 的 Blackmagic Design硬件正确地输出。

Setup ”（ 设 置 ）按 钮 。将 会 出 现 “ Blackmagic Device Selection ” 设 备 选 择 窗 口 。您 可 以 缩 放 画面尺寸，将其调整到硬件所支持的最接近视频格式。例如，如果您使用UltraStudio 4K，而 您 的 After Eects合成画面的分辨率设置为2048 x 1152，那么画面缩小后将输出DCI 2K，放 大 后 则 输 出 Ultra HD。

当您完成合成制作之后，可以渲染为DPX图像序列或以下任何一种编解码器：

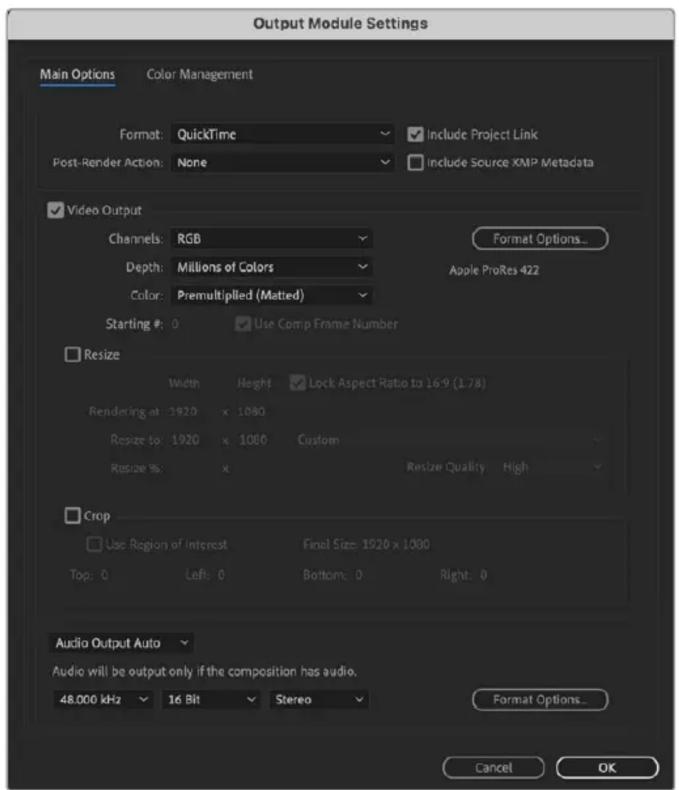

Output Module Settings ”（输出模块设置）渲染选项。 使用您喜爱的第三方软件 428Mac OS系统的QuickTime编解码器

Blackmagic RGB 10 bit（无压缩）

Final Cut Pro，您 还 能 获 得 ProRes和DVCPRO HD等其他编解码器。 Windows系统的AVI编解码器

Blackmagic 10 bit 4:2:2（无压缩）

Blackmagic HD 8 bit 4:2:2（无压缩）

Premiere Pro CC，您 还 能 获 得 DVCPRO HD和DVCPRO50等其他编解码器。 Windows系统的QuickTime编解码器

Blackmagic RGB 10 bit（无压缩）

Blackmagic 10 bit（无压缩）

Blackmagic 8bit（无压缩）

使用您喜爱的第三方软件 429如何导入和导出视频帧 将图像导入Photoshop CC

选择File（ 文 件 ）> Import（ 导 入 ）> Blackmagic Image Import（Blackmagic 图 像 导 入 ）。

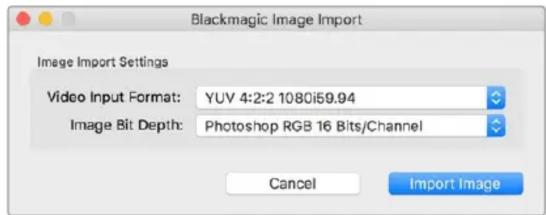

设置“Video Input Format”（视频输入格式）和“Image Bit Depth”（ 图 像 位 深 ）然 后 点 击 “Import Image”（ 导 入 图 像 ）。 从Photoshop CC中导出图像

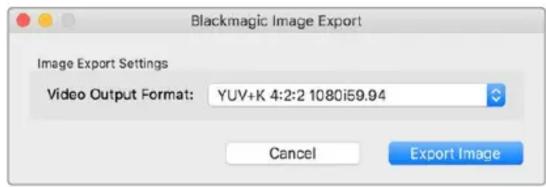

选择File（ 文 件 ）> Export（ 导 出 ）> Blackmagic Image Export。

选择“Video Output Format”（ 视 频 输 出 格 式 ）并 点 击 “ Export Image导出图 像”。 选择“Import”（ 导 入 ）或 “ Export”（导出）选项后，之后的导入和导出操作将不会显示设置窗口。 但是，在选择导入或导出时，您依然可以通过按住Mac计算机上的Option键 ，或 者 按 Windows计算机上 的Ctrl键来更改设置。 Adobe Premiere Pro

使用您喜爱的第三方软件 430创建Blackmagic Design项目

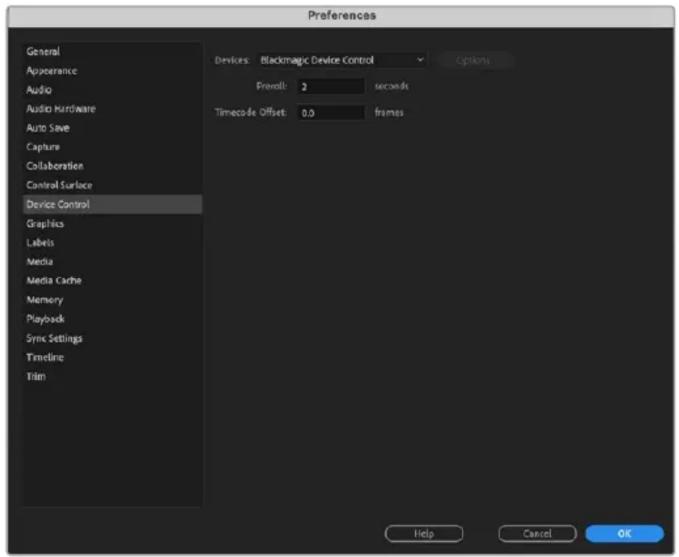

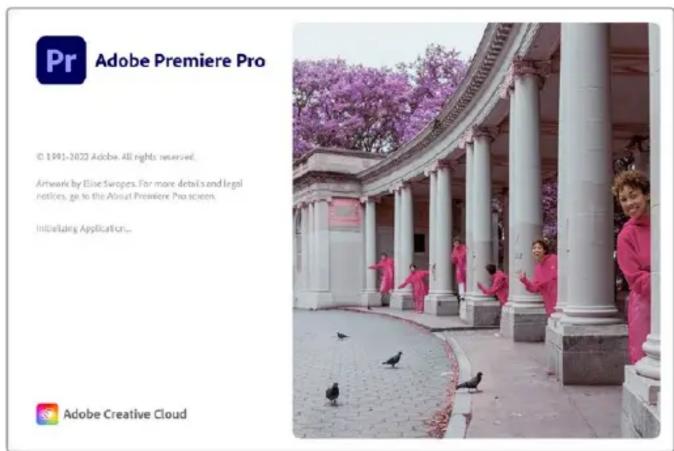

打开Premiere Pro，点 击 “ New Project”（新建项目） 输入项目名称，选择项目存储位置。

如果Premiere Pro CC的Mercury Playback Engine支持您的图形卡，那么您就可以使用Renderer 渲 染 器 选 项 ，并 将 其 切 换 到 Mercury Playback Engine GPU加速。

在“Capture Format”（ 采 集 格 式 ）下 拉 菜 单 中 选 择 “ Blackmagic Capture”（ Blackmagic采 集 ）。 点击“设置”[mac]或“属性”[Windows]按钮，调整视频和音频采集设置。选择视频制式和视频格式。 点击“OK”回到“新建项目”窗口。

点击“Scratch Disks”选项卡，为采集到的视频、音频、视频和音频预览设置保存地址。 点击“OK” ，新 建 项 目 将 会 打 开 。

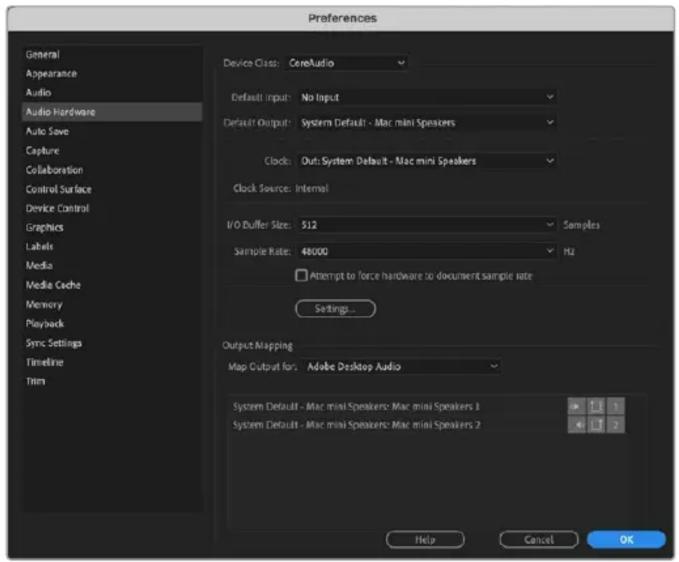

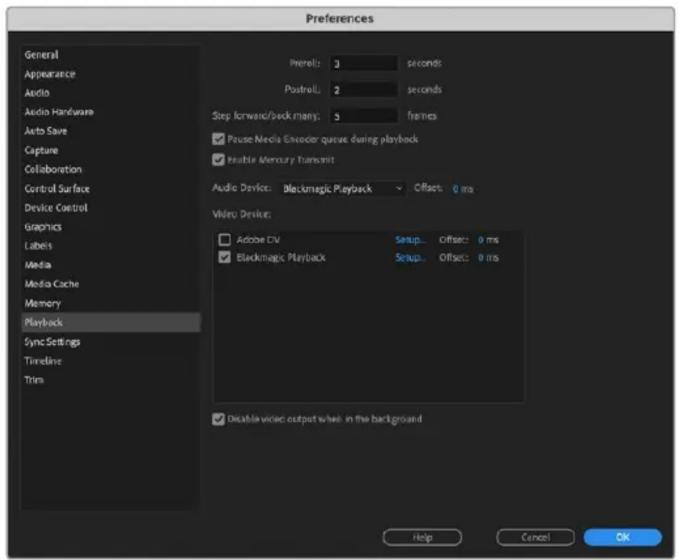

现在检查默认系统音频没有设置为Blackmagic Desktop Video。 在Mac OS上打开“系统偏好”，在输出选项卡中点击“声音”选项，请确保您的Blackmagic设备没有被 选中。在“输入”选项卡中选择您的麦克风输入，确保没有选中Blackmagic产品。 Windows系统下，请到任务栏中右击音频扬声器图标，打开音频设置。点击“播放”标签，

设置为使用内置音频或除了 Blackmagic Design 硬件之外的另一个声音输出设备。点击“ 录制”标签，将计算机设置为除Blackmagic Design硬件外的其他使用录制设备。

回到Adobe Premiere Pro，点击“偏好设置”菜单，选择“音频硬件”。在下拉菜单中将“默认输出”设 置为“内置输入”。在“输出映射”选项下，映射“ Adobe Desktop Adobe”的输出。

Adobe Premiere Pro 的音频硬件偏好时， 请确保音频输出和输出映射的默认设置为“内置输出”。使用您喜爱的第三方软件

在 偏 好 设 置 下 的 “ 播 放 ” 菜 单 中 ，从 “ Audio Device”（ 音 频 设 备 ）下 拉 菜 单 里 选 择 “ Blackmagic Playback

Video Device ”（ 视 频 设 备 ）下 方 的 ” Blackmagic Playback

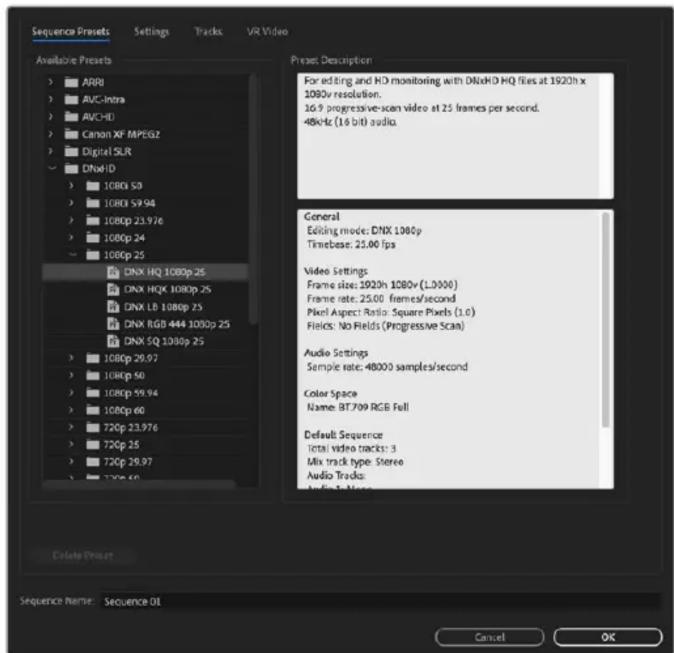

要 创 建 新 序 列 ，请 依 次 点 击 File（ 文 件 ）> New（ 新 建 ）> Sequence（序列）。选择相应的预设， 为 该 序 列 命 名 ，然 后 点 击 “ OK”确定。 使用您喜爱的第三方软件 432设备控制 Blackmagic Design的许多采集和输出设备都具备RS-422录 机 控 制 功 能 。点 击 Preferences（ 偏 好 设 置 ）> Device Control（设备控制）后，检查是否在“Devices”（ 设 备 ）菜 单 里 选 择 了 Blackmagic Device Control。点 击 “ Ok”。

如 果 您 使 用 不 支 持 的 或 者 非 标 准 的 帧 尺 寸 ，也 可 通 过 您 的 Blackmagic Design硬件正确地输出。 请到Preferences（偏好设置） > Playback（ 播 放 ）菜 单 下 点 击 位 于 “ Blackmagic Playback”（ Blackmagic 播 放 ）边 上 的 “ Setup”（ 设 置 ）按 钮 。将 会 出 现 “ Blackmagic Device Selection” 设 备 选 择 窗 口 。您 可 以缩放画面尺寸，将其调整到硬件所支持的最接近视频格式。例如，如果您使用UltraStudio 4K，而 您的Premiere序列的分辨率设置为3996 x 2160，那么画面缩小后将输出Ultra HD，放 大 后 则 输 出 DCI 4K。 选择 一个 选 项来 输出不支持的帧 尺寸。

HDR ，那 么 还 可 以 为 HDR 项目设置色域和转换功能。 Rec

包括HLG和PQ。HDR母版显示器设置应设为您显示器或电视能够显示的最大尼特。

使用您喜爱的第三方软件 433采集 请依次进入以下菜单执行采集操作： File（ 文 件 ）> Capture（ 采 集 ）[ F5] 输入您喜好的磁带和片段名称。

Capture （采集）窗口中设置采集和设备控制。 如要立即开始采集，或从不可控设备上采集，请点击红色录制按钮[G]。 如果您需要使用RS-422录机控制，请使用“Set In”（ 入 点 ）和 “ Set Out”（ 出 点 ）按 钮 设 置 相 应 的 入 点 和出点，或手动输入时间码并点击“Log Clip”（记录剪辑）。输入片段名称，按下“OK”。空 白 片 段 会 出 现 在“Project”（项目）窗口中。重复上述操作，直至所有批量采集片段都记录完毕。

Batch Capture （ 批 量 采 集 ）[

] . 如 要 在 片 段 上 使 用 过 渡 帧 ，请 启 用 Capture with handles（带过渡帧采集）选项，并在每个片段首尾键入所需额外的帧数，然后点击“OK”。系 统 提 示 会要求您放入磁带。点击“OK”开始采集片段。

如果要将时间线编辑到外部录机设备上，可使用 Premiere Pro

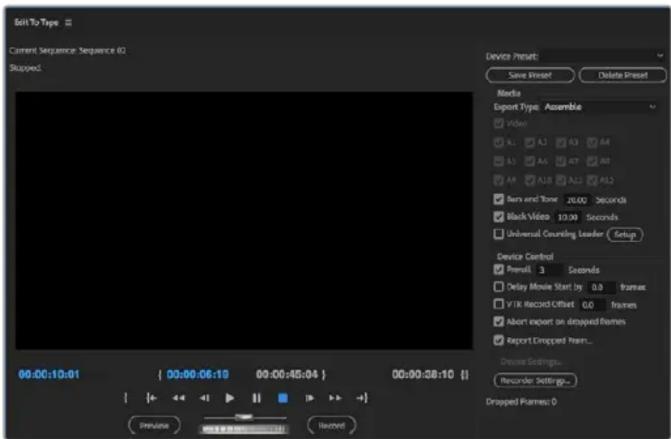

Tape ”（ 编 辑 到 磁 带 ）功 能 完 成这一步骤。有两种导出类型供您选择：Insert（ 插 入 ）和 Assemble（组合）。插入编辑要求项目全程拥 有连续不中断的时间码，时间码会被附在磁带上，当您需要在现有磁带上替换某个镜头时，这是一个绝 佳的解决方案。组合编辑模式下，磁带在序列的开始时间码前只需使用“黑场”即可。组合编辑会擦去该 记录起始位置之后录像带上的全部记录，因此如果不希望录像带上该剪辑出点之后录下的之前项目内容 被覆盖，请勿使用组合编辑。 使用您喜爱的第三方软件 434使用“ Export

Tape ”（导出到磁带）功能，将剪辑导到外部录机设备。

在组合编辑模式下导出至磁带时，建议您在影像序列的结尾处添加至少30秒 钟 的 黑 场 。这 样做有助于磁带的续卷功能，从而避免影像结束后立即出现您不想要的媒体画面。

依次点击File（文件） > Export（导出） > Tape (serial device) 磁带（串行设备）打开 Premiere Pro的“Edit to Tape”（编辑到磁带）窗口，点击“Recorder Settings”（录机设置）， 在下拉菜单中选择Blackmagic采集，然后点击“Settings”（设置）。选择视频制式和格式， 以 及 音 频 设 置 。点 击 “ Ok”。如果采集格式与输出格式不匹配，可能会导致录机预卷混乱，

现在选择“Export Type”（导出类型），在下拉菜单中选择“Assemble”（ 组 合 ）或 “ Insert” （插入），输入想要的入点时间码，然后点击“Record”（ 记 录 ）。 编辑到磁带时，该软件会等到您的项目的第一帧出现时以预定时间码从录机上进行记录。如果在编辑到 磁带的过程中发现节目的第一帧出现重复或丢失的现象，您需要到“ Playback

Oset （偏移）”设置菜单下进行调整，以确保录机和计算机同步。任何录机和计算机的组 合进行同步之后，系统都会保留正确设置。

Tape ”（导出到磁带）功能更改声音设置。请不要忘记回到计算机声音设置中将这 些设置恢复到之前的状态，否则您的工作流程可能受到影响。 使用您喜爱的第三方软件 435Adobe Character Animator

某些Desktop Video采集和播放设备可让您将Adobe Character Animator CC生成的图文连接到 准确便捷的监视器等视频设备上。举例来说，您可能想要视频剪辑虚拟人物的性能并实时监看其性能。这部分的内容向您介绍了如何在 Adobe Character Animator CC中设置输出选项。

在Adobe Character Animator中 ，依 次 选 择 “ Character” > “首选项” > “实时输出”。

确保您勾选了“启用 Mercury Transmit和Syphon”选项。

请选择“Blackmagic Playback”旁边的“设置”选项。

在“输出模式”下拉菜单中，选择下列选项中的其中一个模式。

直接从Adobe Character Animator CC输 出 信 号 ，无 任 何 抠 像 。

此选项可让您将动画人物通过Desktop Video设备的内部键控叠加在其他视频源上。例如，背景可能是 与新闻故事相关的某处场所的视频，人物则是由现场采访所提供的图像叠加在视频之上。另一个选项是 将人物叠加在广播信号上，放在底部边缘作为Logo或 水 印 ，为 播 出 内 容 提 供 反 馈 。

如果您想要使用ATEM切换台等外部切换台进行抠像，就可以将“输出模式”设为“填充/键”。填充信号是动画 人物，键信号是灰度遮罩从而让人物周围的空间都变成透明状态。该选项使得键控将人物叠加在背景之上。使用您喜爱的第三方软件 436Final Cut Pro 您可以使用Final Cut Pro中的“视/音频输出”选项通过Blackmagic Design视频硬件输出您的视频。 如果您使用的是支持HDR的Desktop Video设备，还可以广色域在兼容的电视或监视器上查看和编辑 HDR视频。 Final Cut Pro 设置Final Cut Pro

请确保您运行的是Final Cut Pro X 10.0.4或更高版本，且您的计算机为最新版Mac OS系统。

打开Blackmagic Desktop Video Setup软 件 。点 击 “ Video Standard”（ 视 频 格 式 ）下 拉 菜 单 ， Final Cut Pro项 目 。例 如 ：2160p29.97。该格式需和您的素材片段视频格式相符。视 频格式设置选项还取决于监看视频输出模式。 Final Cut Pro 项目格式所匹配的“Output Format”（ 输 出 格 式 ）。

点击“Pixel Format”（像素格式）下拉菜单并将其设置为与您电视或外部监视器所符的匹配格式。例 如 ，如 果 是 以 宽 HDR 色域运行，请根据您监视器的兼容性需要选择“

Color Gamut ”（色域）下拉菜单，并将其设置为与您项目所使用的色域相匹配的选项。如果 您以标准动态范围从事标清或高清项目，请选择“Rec. 601/Rec. 709”。如果您使用的是支持HDR

Desktop Video 设 备 ，并 且 是 剪 辑 或 高 动 态 范 围 项 目 ，请 选 择 “ Rec

是高动态范围的项目，可选择“Rec. 2020 HLG”或“Rec. 2020 PQ”。该选项还应该是您的电视或 监视器能够显示的格式。 下 面 ，您 已 经 使 用 Desktop Video Setup设置了输出显示设置，就可以在Final Cut Pro中创建一个新项目。

运行Final Cut Pro。在资源库属性中，您会注意到默认未命名标准项目名称。点击相应的修改图标。 到文件菜单创建一个新的资源库，然后选择新建然后资源库。使用您喜爱的第三方软件 437提示 创建一个新资源库后，屏幕右侧的资源库属性会隐藏，要启用属性只要在左上角点击场记 板图标即可。这样会打开资源库侧栏。

在资源库侧栏中选择新的资源库，并点击相应的修改图标。 下面会出现选项窗口询问您设置项目的色彩空间。SD或HD项目选择“Standard”（标准）使用标准色 域 。如 果 打 算 创 建 广 色 域 HDR电 影 ，请 选 “ Wide Gamut HDR”（ 广 色 域 HDR）。

点击“Change”（更改）以确认您的设置。

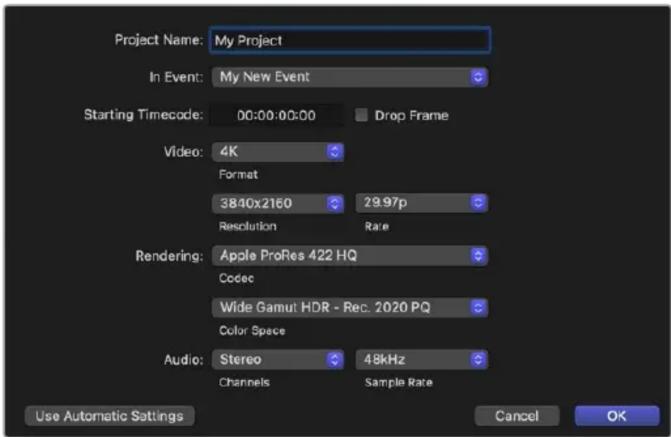

在资源库侧栏中右键点击资源库名称并选择“ New Project ”（新建项目）创建一个新项目。键入名 称，并选择一个事件放置您的项目。如果尚未创建事件，可以选择默认事件，名称就是当前日期。

点击“Use Custom Settings”（使用自定义设置）。设置“Video Format”（ 视 频 格 式 ）， “Resolution”（ 分 辨 率 ）和 “ Rate”（ 速 率 ）匹 配 您 在 Blackmagic Desktop Video Setup中所设置

将“Rendering”（ 渲 染 ）设 置 为 您 喜 好 的 Apple ProRes编解码或“uncompressed 10-bit 4:2:2”

，那么不需要更改色彩空间，因为 Final Cut Pro

709色彩空间。如果您是以广色域从事HDR项目，那么请选择相应的色彩空间以及PQ或HLG，具 体

在“Audio Channels”（ 音 频 通 道 ）中 选 择 “ Stereo”（ 立 体 声 ），或 者 您 也 可 以 为 6个音频通道选 择“Surround”（ 环 绕 声 ）。在 “ Audio Sample Rate”（音频采样率）中选择48kHz电视采样率。

HDMI或SDI监视器，那么要确保新项目显示正确。

Final Cut Pro中设置输出显示设置：

到Final Cut Pro菜单中选择“Preferences”（ 偏 好 设 置 ），然 后 点 击 “ Playback”（ 播 放 ）选 项 卡 。 确保“A/V Output”（ 视 / 音 频 输 出 ）设 置 选 为 “ Blackmagic”，视频格式与您的项目相匹配。关 闭“Preferences”（ 偏 好 设 置 ）。

到菜单栏中，选择“Window”（窗口）并点击“A/V Output”（ 视 / 音 频 输 出 ），以 便 视 频 通 过 Blackmagic Design视频硬件输出。 使用您喜爱的第三方软件 438在Mac OS操作系统下配置音频输出：

在Mac OS下，打开系统偏好设置并点击”Sound”（ 音 频 ）图 标 。

点击“Output”（ 输 出 ）选 项 卡 ，并 选 择 “ Blackmagic Audio”作为音频输出。 提示 您还可以通过Desktop Video硬件监听音频。

您可以在您的计算机上使用Final Cut Pro时 间 线 ，并 可 以 在 连 接 了 Blackmagic Design视频硬件 输出接口的计算机监视器或电视机上查看视频预览。

您可以结合使用Blackmagic Media Express和Blackmagic Design视频硬件采集视频和音频。完成 片 段 采 集 后 ，您 可 以 将 它 们 导 入 Final Cut Pro进行剪辑。 使用Media Express进行片段采集时，请确保您选择的是Final Cut Pro也支持的视频格式。例如，Apple ProRes 4444 XQ、ProRes 4444、ProRes 422 HQ、ProRes 422、ProRes 422 LT或无压缩10bit 4:2:2。

在Final Cut Pro中完成项目后，您可以将项目渲染为电影文件，然后使用Blackmagic Media Express 和Blackmagic Design视频硬件制作母带，将电影编辑到磁带上。

在Final Cut Pro的时间线上选择片段。

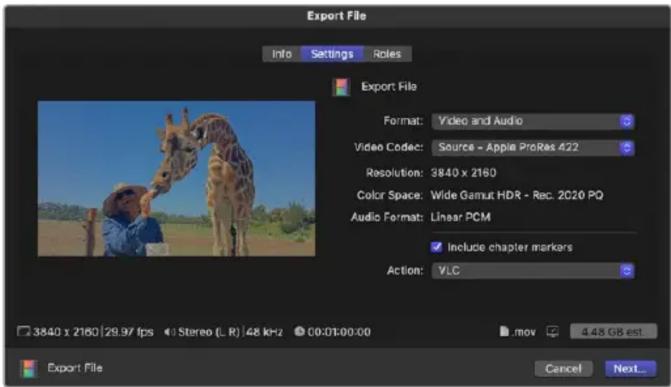

到File（ 文 件 ）> Share（ 共 享 ）路 径 下 ，打 开 “ Export File”（导出文件）窗口。

点击“Settings”（设置），并从下拉菜单中选择想要的视频编解码器。

点击“下一步”。并选择影片的存放位置，然后点击“Save”保存。

打开Media Express，导 入 从 Final Cut Pro导出的片段。

请参考本手册Blackmagic Media Express章节中的“将视频和音频文件编辑到磁带”

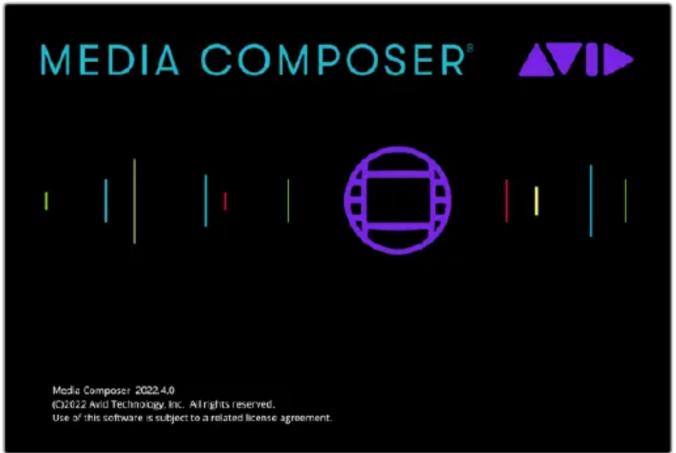

使用您喜爱的第三方软件 439Avid Media Composer Avid Media Composer

并支持RS-422录机控制。如果安装Desktop Video软件之前安装Media Composer，那 么 用 于 Media Composer的Blackmagic插件会自动安装。 Avid Media Composer

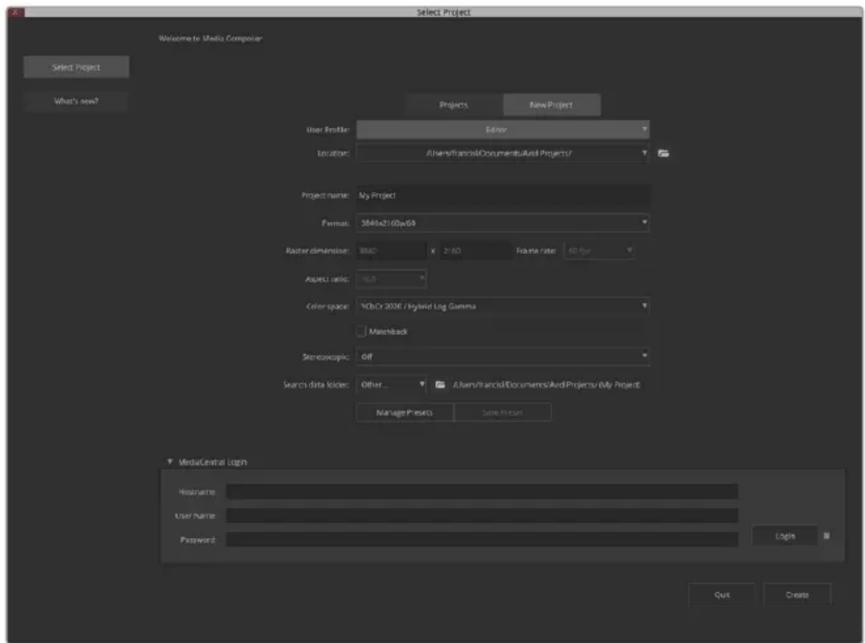

运行Media Composer，系 统 会 弹 出 “ Select Project”（ 选 择 项 目 ）对 话 框 。

点击“New Project”（ 新 项 目 ）选 项 卡 。

如果之前创建过用户文件，请选择您想要的“User Profile”（ 用 户 配 置 文 件 ）。

键 入 项 目 名 称 ，并 设 置 Format（ 格 式 ）、Color Space（ 色 彩 空 间 ）和 Stereoscopic（立体） 等 项 目 选 项 。点 击 “ Create”（创建）。色彩空间和立体设置选项可随后在该项目的“Format”（ 格 式）选项卡中进行更改。键入项目名称并设置项目选项。使用您喜爱的第三方软件

会出现Media Composer界面以及新建项目的窗口。至此项目设置完毕。

如要快速检查一切是否连接准确，可前往“帮助菜单”，点击“ Read

Media Composer Editing Guide。按 照 “ Importing Color Bars and Other Test Patterns”（ 导 入 彩 条 和 其 他 测 试 图 案 ） 部分内容操作。双击导入文件进行播放。此时，您应该可以在计算机监视器上以及Blackmagic Design硬

如果您无法从Blackmagic Design硬件输出上查看到视频画面，请再次检查确保连接无误，并在Media Composer

Hardware Setup （硬件设置）菜单检查和确保 Blackmagic Desktop Video Setup中的输出设置正确无误。请确保时间线上方的硬件图标已启用。

如果您使用Blackmagic UltraStudio 4K等外部Blackmagic视 频 设 备 ，在 开 启 Media Composer前 ，请 确 保 该 设 备 已 通 电 并 妥 善 连 接 。 从不可控设备上进行采集 许多视频源，包括所有现代摄影机、硬盘录机，以及老式摄影机和VHS在 内 ，并 不 具 备 设 备 控 制 功 能 。 不使 用录机 控制进行采 集 步 骤 如 下：

选择File（ 文 件 ）> Input（ 输 入 ）> Tape Capture（ 磁 带 采 集 ），打 开 “ Capture Tool”（采集工具）。

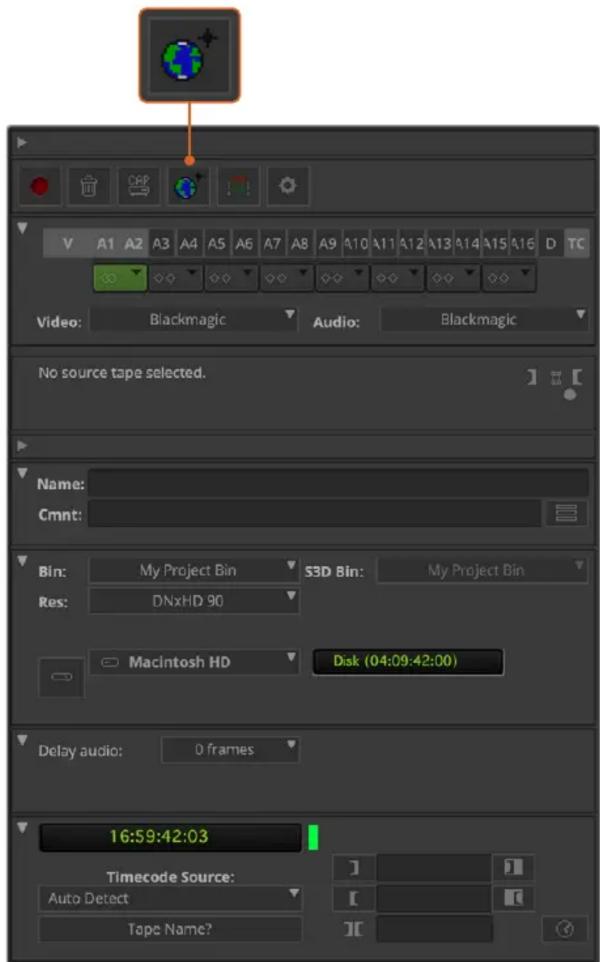

点击“Toggle Source”（切换源片段）按钮后，录机按钮上的图标会显示卫星按钮，一个带加号的地 球图标。该图标表示录机控制已被禁用。 使用您喜爱的第三方软件 441在“ Capture Tool ” 菜 单 框 中 ，点 击 “ Toggle Source

选择您希望采集的视频和音频源轨道。这些轨道以“

”等标注。在下方下拉菜单中为视 频和音频选择Blackmagic。

使用“Bin”（媒体夹）菜单从打开的文件夹列表中选择一个Target Bin（ 目 标 媒 体 夹 ）。

从标有“Res”的分辨率菜单中选择您采集的片段需要使用解码器类型。在这个例子里， 为10bit HD视频选择DNxHD175x。

为采集到的视频和音频选择硬盘存储。使用“Single/Dual Drive Mode”模式按钮可将视频和音频 存储在同一个硬盘上或分开保存。到“Target Drives”（目标驱动器）菜单中为采集到的媒体选择一

点击窗口底部的“Tape Name?”（磁带名称）按钮打开Select Tape（选择磁带）对话框。 添加磁带名称，或者如果您之前使用过这个磁带，可在列表中选择名称。

确保您的视音频源已就绪或正在播放，然后点击“Capture”（采集）按钮。录制时，Capture （ 采 集 ）按 钮 会 闪 烁 红 光 。再 次 点 击 “ Capture”（采集）按钮，结束采集。 使用您喜爱的第三方软件 442使用UltraStudio、DeckLink以及Teranex从可控设备进行采集 如果您的录机通过RS-422连接，您需要在采集之前先对其进行配置设置。

（遥控）。如果您使用外部Blackmagic视 频 设 备 ，在 开 启 Media Composer前 ，请 确 保 该 设 备 已 通

从 项 目 窗 口 ，依 次 点 击 File（ 文 件 ）> Settings（ 设 置 ）> Deck Configuration”（ 录 机 配 置 ）。

在“Deck Configuration”对话框中点击“Add Channel”（ 添 加 通 道 ），并 将 Channel Type （ 通 道 类 型 ）设 置 为 “ Direct” ，将 Port（ 端 口 ）设 置 为 “ RS-422 Deck Control”。点 击 OK， 在弹出“Do you want to autoconfigure the channel now?”（是否现在就自动配置该通道？） 问 题 时 ，请 点 击 “ No”。

点击“Add Deck”（ 添 加 录 机 ），从 Device（设备）菜单中选择录机的品牌和型号，并同时设置Preroll（ 预 卷 ）。点 击 OK，然 后 点 击 “ Apply”（ 应 用 ）。

到Settings（设置）选项卡下，依次点击User（ 用 户 ）> Deck Preferences（ 录 机 偏 好 设 置 ）。

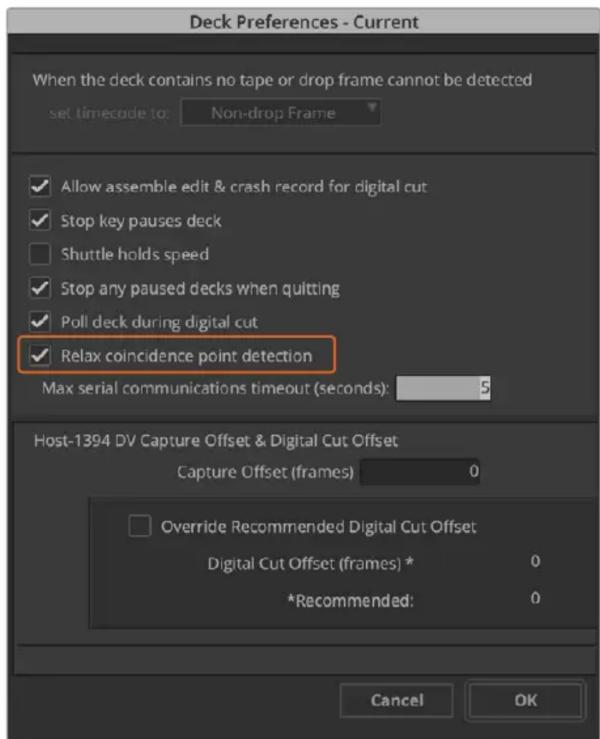

如 果 您 想 要 在 磁 带 上 使 用 组 合 编 辑 ，请 启 用 “ Allow assemble edit & crash record for digital cut” （允许组合编辑和手动录制数码剪辑）选项。如果取消勾选该选项，您只能执行插入编辑。点击“Ok”。 提示 如果Media Composer启动失败并显示错误提示“Failed to find coincidence point on tape” ，您 可 以 勾 选 录 机 偏 好 设 置 中 的 “ Relax coincidence point detection”选项，然后继续。

Deck Preferences ”（ 录 机 首 选 项 ）中 ，

Relax coincidence point detection 使用您喜爱的第三方软件 443使用录机控制进行即时采集：

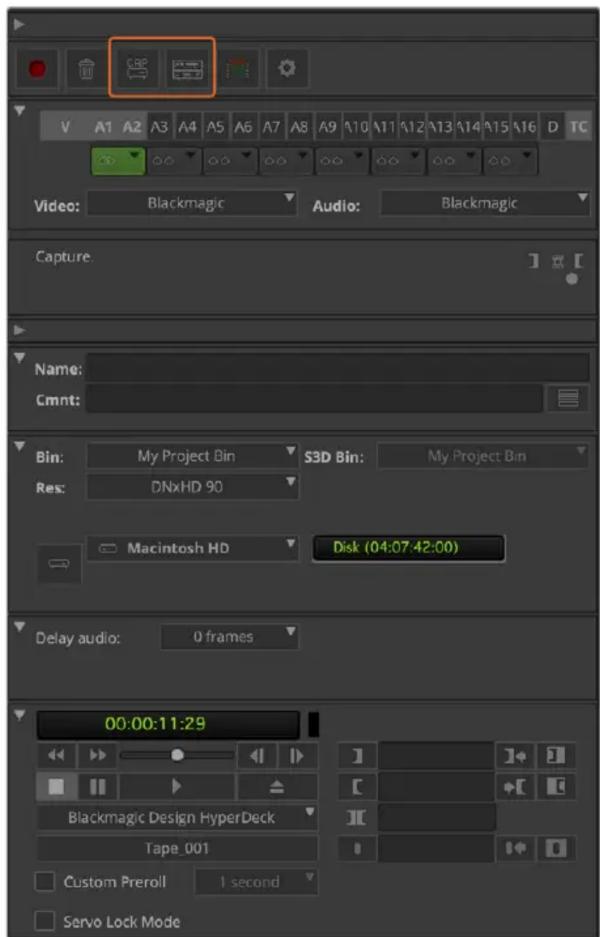

选择File（ 文 件 ）> Input（ 输 入 ）> Tape Capture（磁带采集），打开“Capture Tool”（ 采 集 工 具 ） 。如果连接的录机被识别成功，并且装有磁带或磁盘，系统会提示您输入磁带名称，您也可以从列表

“Toggle Source”按钮应显示为录机图标。如果出现卫星图标，点击该按钮启用录机控制，

“Capture/Log Mode”模式按钮应显示CAP图 标 。如 果 该 按 钮 显 示 Log图 标 ，点 击 该 按 钮 切 换 到 采 集模式，此时应可显示为CAP图标。

如果时间码窗口显示“No Deck”（没有录机），或者录机名称在下方以斜体显示，点击下拉菜单，选

Check Decks ”（检查录机）。重新建立录机控制后，显示的录机名称将不含斜体。现在请尝试 标准的J、K、L快捷键来控制录机。

为视音频输入选择Blackmagic。参照“从不可控设备上进行采集”章节中的介绍，选择视频与音频源 轨 道 、目 标 库 、分 辨 率 、目 标 驱 动 器 和 磁 带 名 称 等 。

使用“Capture Tool”（采集工具）中的录机控制窗口调整好磁带并开始播放。

点击“Capture”（采集）按钮。录制时，Capture（ 采 集 ）按 钮 会 闪 烁 红 光 。再 次 点 击 Capture按钮停

Toggle Source ”按钮，以便使用录机控制。

Deck Controller Window ”（录机控制窗口）调整好磁带并开始播放。 使用您喜爱的第三方软件 444使用UltraStudio和DeckLink批量采集 录入多个片段用于批 量 采 集 的步骤如下：

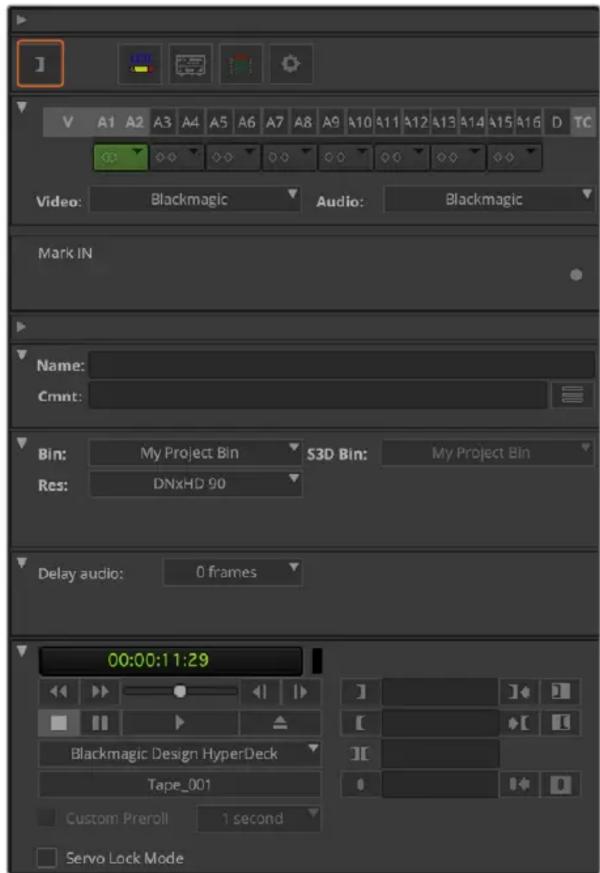

选择File（ 文 件 ）> Input（ 输 入 ）> Tape Capture（ 磁 带 采 集 ），打 开 “ Capture Tool”（采集工具）。

如 果 录 机 处 于 卫 星 模 式 ，点 击 Toggle Source （切换源片段）按钮将其调成录机模式。点击 Capture/ Log Mode模式按钮，直至该按钮显示LOG画笔图标。

参照“从不可控设备上进行采集”章节中的介绍，完成视频与音频输入、视频与音频源轨道、目标库、 分辨率、目标驱动器和磁带名称等选项的配置。

使用录机控制窗口或标准的J、K、L快捷键控制录机的后退、暂停和向前等操作找到需要采集的视频。

点击位于LOG按钮左边的Mark In/Out（ 标 记 出 入 点 ）按 钮 。图 标 会 在 IN和OUT之间切换， 因此按一个按钮就可以标记所有入点和出点，并录入片段。使用录机控制窗口中的专设的Mark IN 和Mark OUT按钮获得可更快捷的控制。或者也可以用键盘的“i”和“o”键标记入点和出点，用键盘 快捷键“F4”录入片段。

Mark IN/OUT”出入点标记按钮或使用键盘上的“

录入片段后，关闭采集工具，打开录入库选择想要采集的片段。

在“Clip”（ 片 段 ）菜 单 中 选 择 Batch Capture（批量采集），在对话框中选择相应的选项， 然后点击OK。 使用您喜爱的第三方软件 445使用UltraStudio和DeckLink录制到磁带 片段采集完成后，将它们拖放到时间线上进行剪辑，使用特效并进行渲染后，再将项目完整地录制到磁带上。

Output Mode ”（输出模式）设为实时，位深设为 10bit

Entire Sequence ”（ 整 个 序 列 ）录 制 整 个 序 列 ，然 后 勾 选 “ Remote”Deck Control（ 远 程 录 机 控 制 ）选 项 。

选择Insert Edit（ 插 入 编 辑 ）或 Assemble Edit（组合编辑），以便在添加了时间码的磁带上进行 精确剪辑，或者选择Crash Record，获得更便捷的录制操作。如果只有Insertg Edit（插入编辑） 选项可选，请到该项目的Settings（ 设 置 ）选 项 卡 下 双 击 Deck Preferences（录机首选项） 并启用“Allow assemble edit & crash record for digital cut”（允许组合编辑和手动录制数码

如果录机名称以斜体显示或显示“NO DECK”（没有录机）字样，点击菜单并选择“Check Decks”（ 检查录机），直到录机名字不再显示为斜体并重新建立录机控制。

按“Play Digital Cut”按钮（红色三角形图标）将序列录制到磁带上。

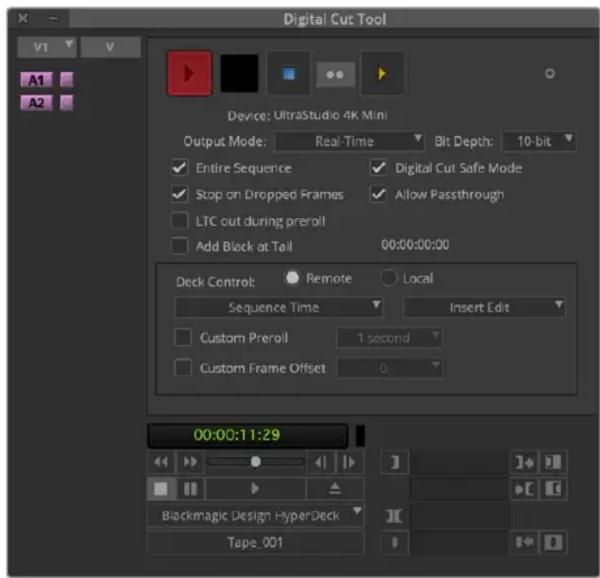

Digital Cut Tool ”（数码剪辑工具）可用来录制到磁带。使用您喜爱的第三方软件 446Blackmagic Media Express

UltraStudio、DeckLink和Intensity，以 及 所 有 型 号 的 ATEM切换台、Blackmagic Camera摄影机、 H.264 Pro Recorder Teranex Processor Universal Videohub视频矩阵都自带Blackmagic Media Express软件。如果您只需采集、播放并将片段输出到磁带，并不想使用复杂的NLE非 编 软 件 ，那

Media Express便是您的首选工具。

Media Express可自动检测到您的输入视频格式，并将“Project Video Format”（项目视频格式）设置为 相匹配的格式。手动设置项目视频格式步骤如下：

Mac ，请依次进入Media Express > Preferences菜 单 ；如 使 用Windows Linux系统， 请进入Edit > Preferences菜单。从偏好设置窗口的下拉菜单中选择您的“Project Video Format” （项目视频格式）。提示您可以在“Capture File Format”（采集文件格式）下拉菜单中选择各类压缩 或 无 压 缩 采 集 格 式 ，甚 至 DPX图像序列等格式。视频会以选定的格式进行采集并保存为QuickTime 电 影 。您 也 可 以 选 择 使 用 YUV编解码器采集RGB源文件，反之亦然。

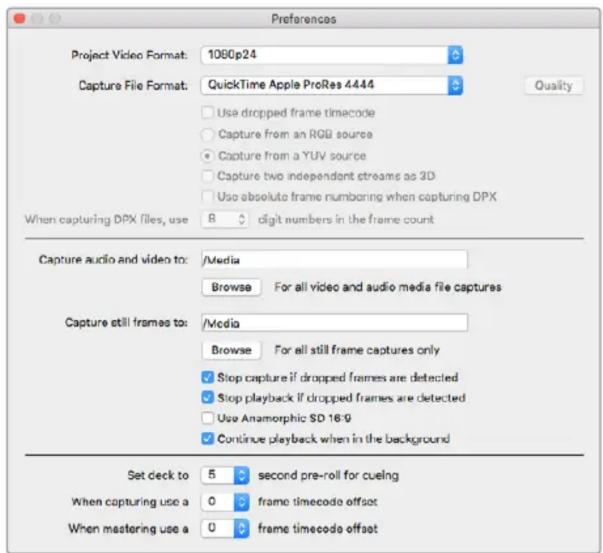

Preferences偏好窗口设置项目的视频格式、 采集文件格式、保存位置以及其他设置。 BlackmagicMediaExpress

为采集到的视频和音频选择存储位置。点击“Browse”（浏览）按钮在软件中打开您计算机上的一个

选择检测到丢帧情况时是否停止采集或播放。

Use Anamorphic SD 16:9” 复 选 框 ，标 清 项 目 会 使 用 4:3宽高比设置。 通常，将程序转到后台之后，该程序会停止播放视频。如果您希望在打开另一个程序时 Media Express 依 然 在 后 台 继 续 播 放 视 频 ，请 勾 选 “ Continue playback when

the background ”（ 在 后 台 继 续 播 放 ）复 选 框 。 最后几个选项适用于支持 RS-422录机控制，并带预卷及时间码偏移功能的磁带机。

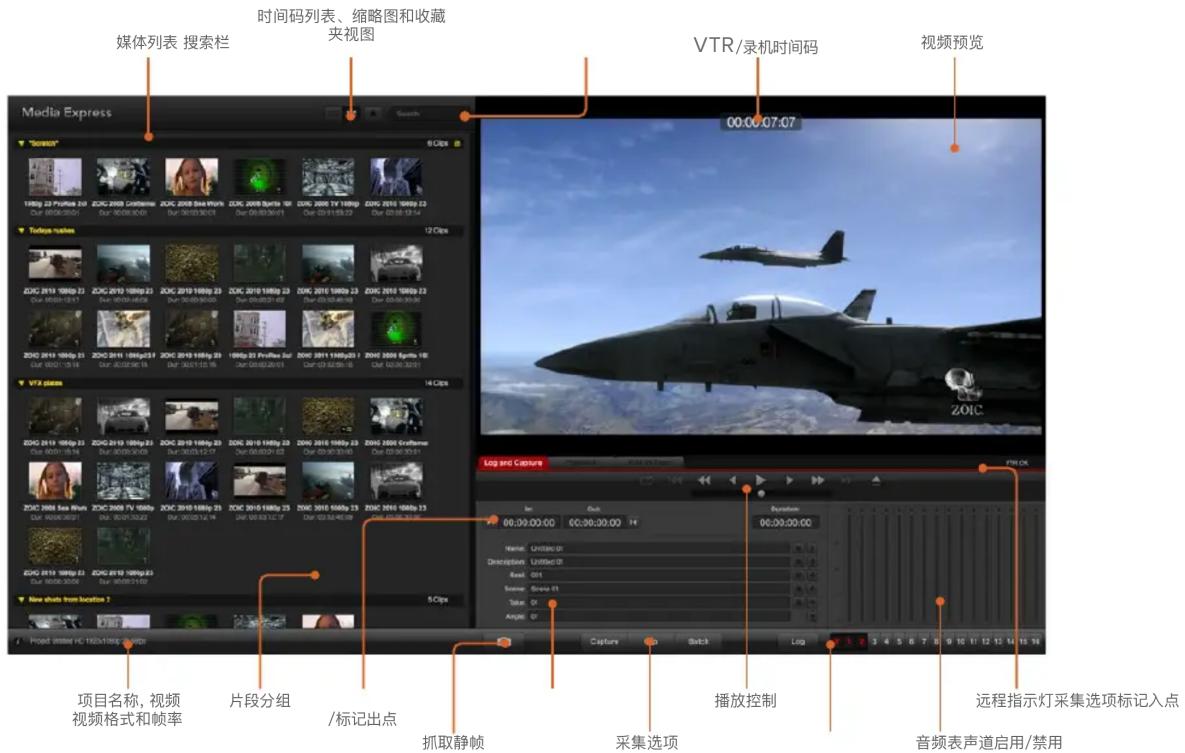

项 目 名 称 ，视 频 视频格式和帧率远程指示灯采集选项标记入点 /标记出点音频表声道启用/禁用媒体列表 搜索栏时间码列表、缩略图和收藏

要采集视频，您只需连接到视频源，等Blackmagic Media Express检测到您的输入格式后按下 “Capture”（ 采 集 ）按 钮 即 可 。 BlackmagicMediaExpress

检查“Input Connection”（输入连接）设置项是否和您的视频源一致，例如SDI、HDMI、分 量 等 。

您的视频源会出现在预览窗格中。在“Description”栏内键 入一段描述。

点击描述旁边的“+”符号将其添加到Name自动命名栏内。点击任意栏右边对应的“+”按钮可 将录入信息添加到Name自动命名栏内。

点击各栏相应的场记板图标可添加信息。您还能直接在各栏内输入信息，自定义名称和编号。

自动命名栏内的内容会被应用到即将采集的一个或多个片段上。

点击命名栏旁边的星形图标可收藏相应片段。

若要在每次采集前跳出确认片段名称的提示信息，请点击Name栏旁边的“!”图标。

选定所要采集的音频通道号码。 选定所要采集的音频通道号码。

点击“Capture”按钮开始录制。再次点击“Capture”按钮或按“esc”键可停止采集并保留片段。采集 到的片段会被添加到Media Express左侧的媒体列表中。

Capture 如果视频输入格式更改为和项目视频不同的格式，Media Express可自动检测到并提示您保存当前项目

Blackmagic Media Express ATEM 切换台的节目 输出格式所做的更改，然后会让您选择保存并开始新项目。 BlackmagicMediaExpress 449录入片段

Remote/Local （ 遥 控 / 本 地 ）开 关 设 为 Remote 状 态 。使 用 标 准 的

Mark Out”按钮或使用快捷键“o”标记出点。

Log Clip”按钮或使用快捷键“p”录入片段。输入的信息会出现在Media List列 表 中 ，并 以 红 色

录 入 片 段 时 ，您 可 以 按 “ Clip”按钮采集单个片段。 要采集多个片段，请继续录入片段用于批量采集。

Media List列 表 中 选 择 录 入 的 片 段 ，并 执 行 以 下 操 作 之 一 ：

Batch Capture（ 批 量 采 集 ）。

File”（ 文 件 ）菜 单 下 ，选 择 Batch Capture。 Media Express将采集片段时间码上入点到出点的部分。 DPX采集 如果您想要采集DPX图 像 序 列 ，而 不 是 电 影 文 件 ，请 打 开 Media Express Preference偏好设置， 将“Capture File Format”（采集文件格式）设置为DPX 10Bit RGB。 通过将采集文件格式设置为 DPX来新建DPX项目。

DPX 采集完成后，Media List列表中会以一张缩略图来代表整段图像序列。这组DPX图像序列将被保存在其 位于硬盘上的指定文件夹内。音频将作为. wav文件被保存在同一个文件夹内。 DPX

YUV 信 号 源 。如 果 您 从 RGB 视 频 源 进 行 采 集 ，请 选 择 “ Capture from

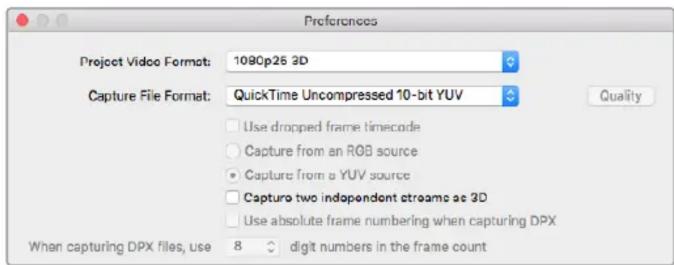

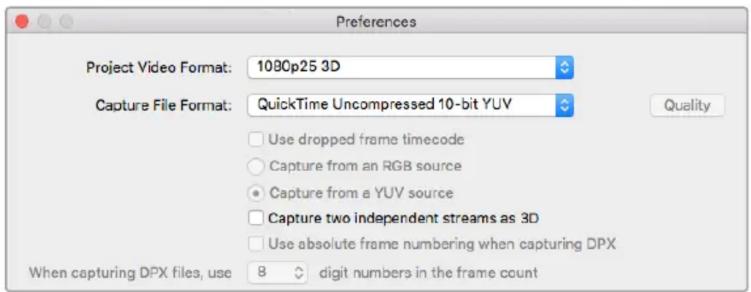

DPX 帧号码根据采集视频的时间码而定，而不是从零开始，请启用“ Use absolute frame numbering when capturing DPX”选项。

DPX采 集 ，只 需 选 择 “ When capturing DPX files, use (2-8) digit numbers in the frame count”就可以减少帧号码中的零的个数。 BlackmagicMediaExpress 4503D采集 当Media Express和支持双通道3D的Blackmagic Design视频硬件型号结合使用时，您可以通过同时 采集2通道HD-SDI视频创建左右眼3D视频片段。

SDI源 ，请 确 保 Blackmagic视频硬件有两路独立的HD-SDI视频输入。

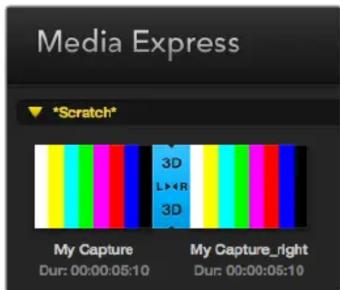

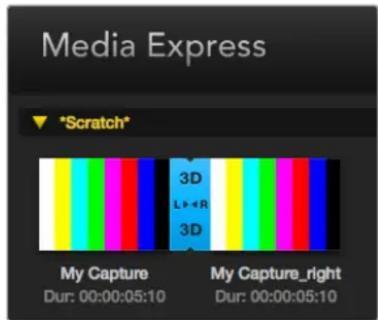

文件时，片段名称会应用到左眼视频。右眼视频会被附上 “_right”字样。例如，您将某个立体视频片段命名为“Clip 1” ，左 眼 片 段 会 被 命 名 为 “ Clip 1.mov”， 右眼片段则会被命名为“Clip 1_right.mov”。 Media List可将采集的3D片段醒目表示：

Thumbnail（缩略图）列表视图中，左眼和右眼视频片段通过一个3D标 识 连 接 起 来 ，并 以 一 个 大

在Timecode List（时间码列表）视图中，左眼和右眼视频片段会分两行显示，并以3D标

Thumbnail （缩略图）列表视图中， 左眼和右眼视频片段通过一个 标识连接起来， 并以一个大图标表示。 BlackmagicMediaExpress 451片段媒体夹

项 目 名 称 ，视 频 视频格式和帧率远程指示灯片段信息标记入点 /标记出点 声道启用/禁用媒体列表 搜索栏时间码列表、缩略图和收藏

要播放单个片段，请到媒体列表中双击该片段。或者，您还可以选中媒体列表中的该片段，然后按键盘上 的空格键或播放控制中的播放按钮来执行这一操作。 您可使用播放控制按钮来播放、停止、跳到下一个片段或回到上一个片段， 或者循环播放片段。 要播放多个片段，请选中媒体列表中的多个片段，然后按键盘上的空格键或播放控制中的播放按钮。 您选中的视频就可以在Media Express的视频预览窗格以及Blackmagic Design视频硬件的所有 视频输出中播放。播放时，您可使用 Enable（ 启 用 轨 道 ）或 Disable（禁用轨道）按钮开启或关闭监看

将视频和音频文件导入Media Express后便可播放这些文件。文件导入方法有以下几种： 双击媒体列表的空白区域，浏览至文件位置，然后点击“ Open”（ 打 开 ）。 右键点击媒体列表的空白区域，在上下文菜单中选择“ Import Clip”（ 导 入 片 段 ）。

File”（ 文 件 ）菜 单 下 ，选 择 “ Import”（ 导 入 ），再 选 择 “ Media Files”（ 媒 体 文 件 ）。 BlackmagicMediaExpress 452选择您希望导入的视频和音频片段，点击“ Open

稿区。如果您在媒体列表中创建了自己的分组，您可以将片段直接拖放到想要的分组中。 想要直接导入媒体分组，右键点击该分组并从上下文菜单中选择“ Import Clip”（ 导 入 片 段 ）。 如果导入的文件与当前媒体列表中的素材片段帧率和大小不匹配，系统会弹出对话框提醒您创建新项目

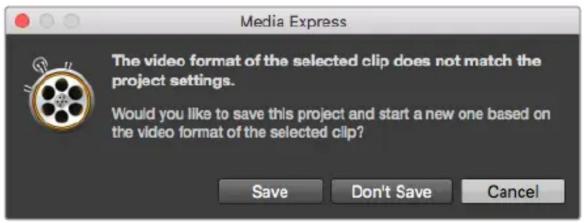

如果导入的片段并不匹配现有片段，软件会提示您建立新项目。

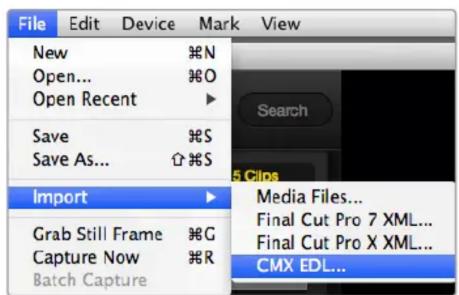

导入媒体的另一个方法是使用从Final Cut Pro 7或Final Cut Pro等非编软件上导出的XML文件。 到“File”（ 文 件 ）菜 单 上 选 择 “ Import”（导入），然后选择Final Cut Pro 7 XML或Final Cut Pro XML。

XML文件，Final Cut Pro项目的所有分组和媒体均会出现在媒体列表中。 Media Express还支持导入CMX EDL文件，以便使用来自其他视频软件的EDL文件进行批量采集。 到“File”（ 文 件 ）菜 单 下 ，选 择 “ Import”（ 导 入 ），再 选 择 “ CMX EDL”。选 择 EDL并 打开。 您可以直接导入媒体，也可以使用 XML

录入信息将出现在媒体列表中。选择录入的片段，执行批量采集，导入录机中的片段。 BlackmagicMediaExpress 453浏览媒体文件

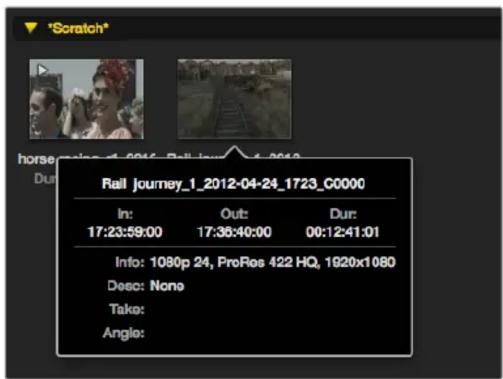

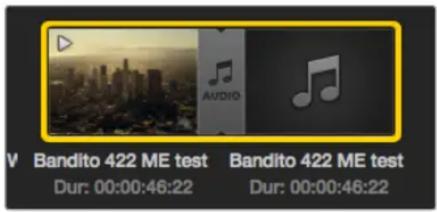

缩略图可以最直观的方式显示片段。请将鼠标停留在缩略图上，然后点击缩略图右下角跳出的信息图标。 点击信息框即可将其隐藏。 点击缩略图的弹出信息图标来浏览信息框。

若要以时间码列表视图查看片段，请点击媒体列表右上角的“ Timecode List ”（ 时 间 码 列 表 ）图 标 按 钮 。 使用横向滚动条浏览片段的各栏信息。 请在媒体列表中选择“时间码列表”视图或缩略图视图模式进行浏览。点击收藏按钮可仅显示被标记为收藏的片段。在搜索栏中输入信息查找您收藏的片段。

若要创建分组，请右击媒体列表中的空白区域，并选择“Create Bin”（创建分组）。为新分组命名。 您可以通过拖放片段图标将片段移动到想要的分组中。如果您希望将某一片段保存在多个分组中， 请右击分组并选择“Import Clip”（导入片段）将同一段片段再导入到别的分组中即可。 默 认 情 况 下 ，录 入 的 片 段 会 保 存 在 名 为 “ Scratch”的草稿区。如果您希望将录入的片段保存在新的分组， 请右击新分组并选择“Select As Log Bin”即可。

若 要 将 片 段 标 记 为 收 藏 ，请 在 “ Log and Capture”（录入和采集）选项卡中点击“Name”名称栏右边的星

在媒体列表中选中某一片段，然后在“ Playback ”（播放）选项卡中点击该片段对应的星形图标即可将其收 藏。再次点击星形图标可取消收藏。 在“时间码列表”视图和“缩略图”视图模式下，标记为收藏的片段图标中会带有黄色星形标志。 BlackmagicMediaExpress 454如果您有收藏的片段，点击媒体列表顶部的“Show only favorites”按钮后，该星形图标会显示为黄色， 此时媒体列表中只会显示标记为收藏的片段。 若 要 将 录 入 的 片 段 标 记 为 收 藏 ，请 在 Log and Capture （录入和采集）选项卡中点击 Name 名称栏右边的星形图标。 将音频片段和视频片段关联 将媒体列表中的音频片段和视频片段设为关联步骤如下： 选择一个不含音频通道的视频片段。 右击该视频片段，从上下文菜单中选择“ Link Audio File”（ 关 联 音 频 文 件 ）。 浏览到您希望连接的音频文件，点击“ Open”（打开）。音视频将在媒体列表画面中连接。 媒体列表可将关联在一起的视频和音频片段醒目表示。 然后，您就可以播放合并后的片段或将其输出到磁带制作母带。

如要删除片段，请选中不需要的片段，按键盘上的Backspace键。 此操作只删除媒体列表中的片段，并不会删除存储在硬盘上的片段。 要删除分组，请在该分组区域内右击，然后选择“Delete Bin”即可。此操作会删除分组及其包含的所有片 段。此操作只删除媒体列表中的片段，并不会删除存储在硬盘上的片段。 BlackmagicMediaExpress 455创建3D片段 在媒体列表中添加立体3D片段步骤 如下：

3D文件帧率相同的3D项目格式。 将“左眼”文件导入媒体列表。

右 击 左 眼 文 件 ，在 上 下 文 菜 单 中 选 择 “ Set Right Eye Clip”（设置右眼片段）。如果Media Express之 前已经采集了右眼视频片段，右眼视频会附上“_right”字样。

媒体列表可将导入的3D片段醒目表示。左右眼视频片段并排显示在“Video Preview”预览窗口， 表示这是3D视频项目。

如果您发现左右眼3D立体视频片段加载时误换了位置，请通过以下途径进行纠正：

您可以在媒体列表顶部标有“Search”的搜索栏中输入片段名称即可轻松找到某一项目中的片段。 当您结合使用收藏夹功能进行搜索时，系统会在被收藏的片段范围内进行搜索，从而获得更短

在搜索栏中输入片段信息。 BlackmagicMediaExpress 456录制模式 母带制作 音频通道启用/禁用标记入点/标记出点 将视频和音频文件编辑到磁带 虽然我们常说将文件编辑到“磁带”，但是您的录机可以使用磁带或硬盘。母带录制方法如下： 选择想要编辑到磁带的片段。

选择要制作为母带的片段 到媒体列表中选择想要制作为母带的片段。您也可以插入多个纯音频片段的通道，覆盖母带上的音轨。 如果您只想将收藏的片段编辑到磁带，请点击媒体列表上方的星形收藏标志，使列表只显示您收藏的片 段，并隐藏其余片段。然后，从收藏列表中挑选您想要编辑到磁带的片段。 点击媒体列表上方的星形收藏标志，使列表只显示您收藏的片段。

Tape ”（ 编 辑 到 磁 带 ）选 项 卡 。在 “

”（入点栏）中键入表示磁带入点的时间码，或使用播放 控 制 走 带 至 想 要 的 入 点 后 ，按 “ Mark In”按钮标记入点。

Out”（ 出 点 栏 ）内 键 入 任 何 信 息 ，Media Express会将剪辑时长设为媒体列表中所有片段的全 长。如果设置了出点，不论选中的片段是否已全部输出， Media Express都将按照“Out”出点栏设置的时

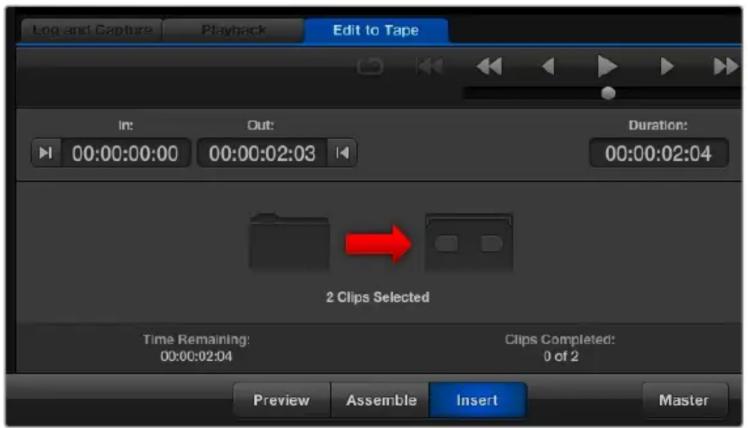

BlackmagicMediaExpress 457两个片段被选中输出到磁带。 选择“Assemble”（ 组 合 ）或 “ Insert”（插入）编辑方式编辑到母带。然后按“Master”按钮。 预览模式可模拟编辑过程，但并不会录制到磁带上。该模式可用来检查编辑点。请始终在与录机输出连接的监视器上检查预览编辑操作，以便同时查看已被录制到磁带上的视频以及未录制的视频。 如果录机或磁带上启用“Record Inhibit”（ 录 制 保 护 ），Media Express会在您点击“Master”按钮时弹出 提示。禁用“Record Inhibit”后再次尝试录制。

Enable Disable （禁用）按钮选择您想要输出的视频和音频通道。如果您只需要输出音 频 ，请 取 消 勾 选 相 应 的 视 频 通 道 。选按需要用来制作母带的音频通道号码。点击媒体列表上方的星形收藏标志，使列表只显示您收藏的片段。两个片段被选中输出到磁带。选按需要用来制作母带的音频通道号码。

通过Blackmagic UltraStudio 4K Extreme内置H.265编码 器采 集 视 频步 骤 如下：

Preferences ”（ 偏 好 设 置 ）并 将 “ Capture File Format 设为MP4 H.265。

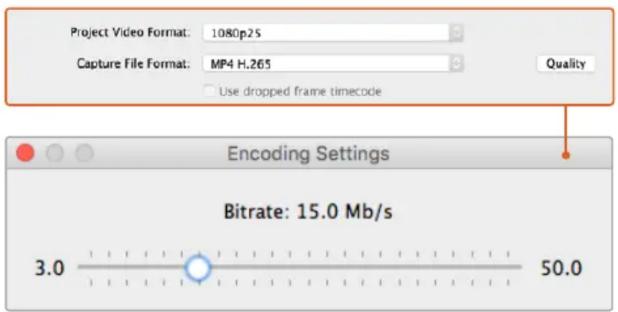

点击位于H.265设置旁边的“Quality”（质量）按钮，然后左右拖动“Encoding Settings” （编码设置）滑块来设置H.265采集的比特率。关闭“Encoding Settings”（ 编 码 设 置 ）窗 口 以 确 提示 更多关于H.265采集和比特率设置的信息，请参阅本手册下一章节“H.265硬件编码器” 部分内容。BlackmagicMediaExpress 458H.265硬件编码器

Blackmagic UltraStudio 4K Extreme内置强大的H.265硬 件 编 码 器 ，可 以 最 新 的 H.265编码实时采集 视频。您可以使用编码技术采集视频，以最低的比特率采集优质视频。 Blackmagic UltraStudio

Extreme H.265视频的 步 骤 如下： Media Express Preferences ”（ 偏 好 设 置 ）中 将 “ Capture File Format （ 采 集 文 件 格 式 ）设 为 MP4 H.265

使用内置H.265编码器采集视频步骤如下：

Blackmagic Media Express软 件 。打 开Media Express Preferences ”（ 偏 好 设 置 ）并 将 “Capture File Format”（采集文件格式）设为MP4 H.265。

点击位于H.265设置旁边的“Quality”（质量）按钮，然后左右拖动“Encoding Settings” （编码设置）滑块来设置H.265采 集 的 比 特 率 。关 闭 “ Encoding Settings”（ 编 码 设 置 ）窗 口 以 确认您的设置。现在Blackmagic UltraStudio

Extreme已准备就绪，并可通过Blackmagic Media Express编码H.265视 频 。更 多 关 于 使 用 Media Express采集和播放视频的信息，请参阅 本手册“Blackmagic Media Express”部分的内容。

默认比特率设置为15Mb/s，对 于 在 线 流 媒 体 的 高 质 量 Ultra HD视 频 来 说 是 非 常 好 的 选 择 ，但 您 也 可 以 将其设定为3到50Mb/s之间的任何值。对于网络流媒体直播HD视频，3到5Mb/s是一个很好的选择。 如果您需要以较小的文件和较低的比特率采集视频，可向左拖动“Encoding Settings”（ 编 码 设 置 ） 滑块；或者如果文件大小不是问题，而且您想要以尽可能最高的视频质量进行采集，可向右拖动滑块。 比特率设置太低会导致图像压缩后出现可见色块、像素或是色带等瑕疵。但H.265硬件编码器 可非常有效地将瑕疵降至最低，因此您可以选择比平时为H.264视频设置的比特率略低的值， 并可依然保持优质视频。 H.265硬件编码器 459点击“ Quality”（质量）按钮并左右拖动“Encoding Settings （编码设置）滑块来设置H.265采集的比特率。 为在线流媒体编码H.265视频或任何视频编码时，考虑以下方面通常会较有帮助，例如交付系统的带宽、 视频中各帧间变化和对比度，以及视频的帧率等等。举例来说，如果会有很多人播放您的在线流媒体文件，编码时可能需要较低的比特率，因此即使观众的网速较慢依然可以流畅下载并观看视频。对于含有大量高对比度的画面（如明暗对比）以及各帧间运动明显的画面（如体育竞技类内容）来说，选择较高的比特率更佳。和帧率较低的视频相比，高帧率视频需要更高的比特率。选择比特率时，您往往需要不断试验才能以最小文件尺寸获得最佳视频质量，因此您可以尝试不同的比特率设置从而达到最佳结果。 Blackmagic Disk Speed Test测速工具

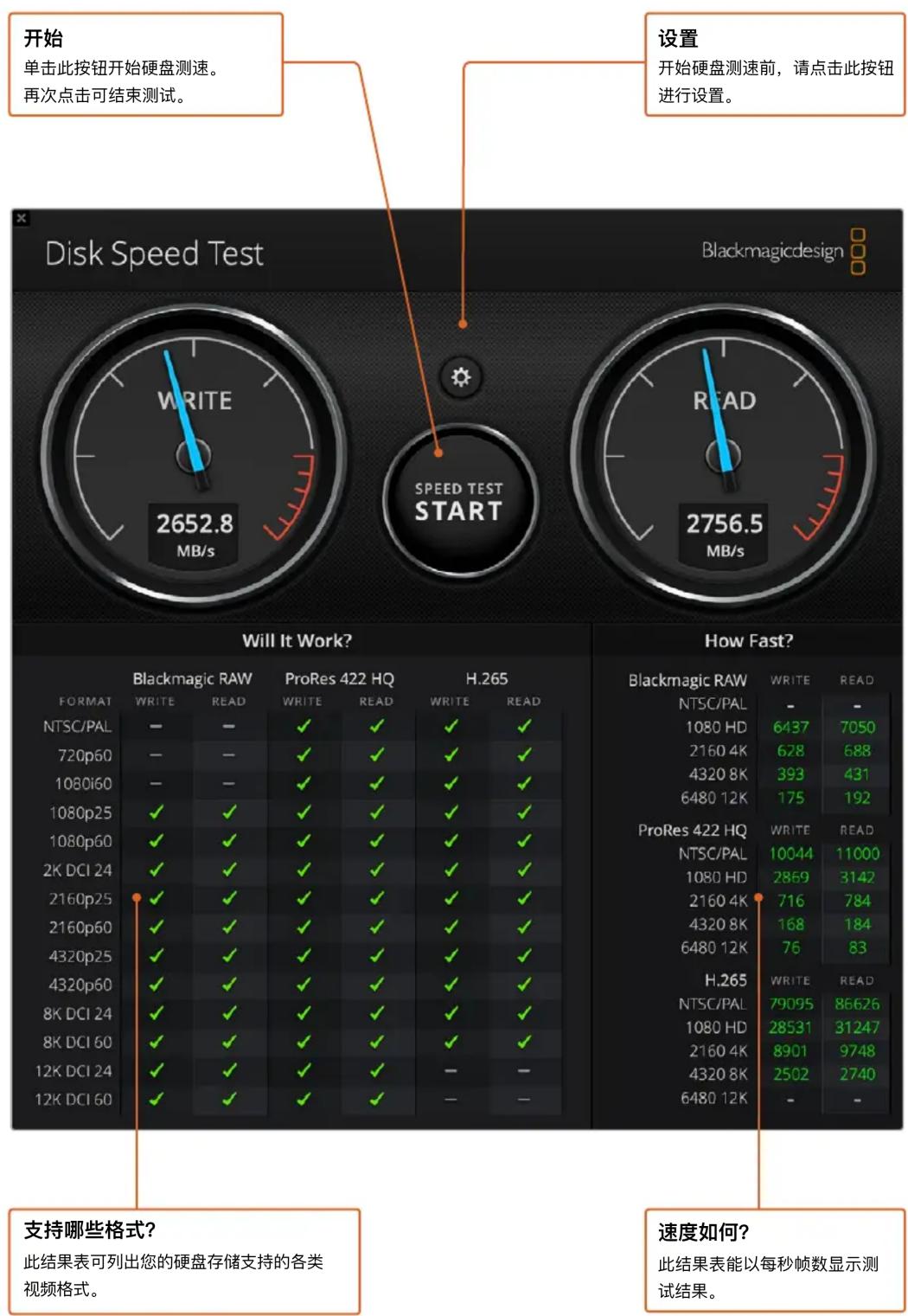

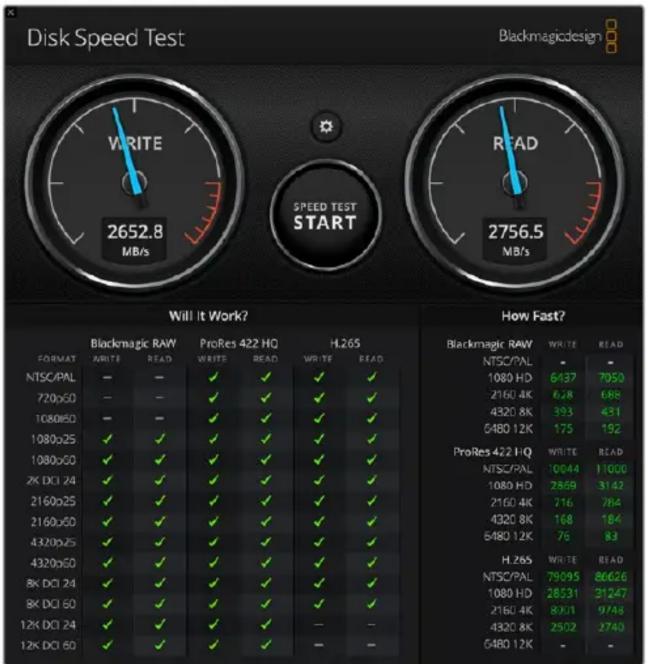

Blackmagic Disk Speed Test可根据视频的帧尺寸来检测存储介质的读写性能。Desktop Video软件 内附Disk Speed Test测 速 软 件 ，您 也 可 到 App Store为Mac OS免费下载。 BlackmagicDiskSpeedTest测速工具 460点击位于“Start”（开始）按钮上方的齿轮设置图标，进入Disk Speed Test设置界面。

Save Screenshot”来保存当前测试结果。

压力等级可设置在1GB到 5TB之间。5GB为默认设置， 可提供最准确的测速结果。 Disk Speed Test帮助

Blackmagic Disk Speed Test的PDF版操作手册。

Disk Speed Test About Disk Speed Test（关于Disk Speed Test）可 显 示 您 所 运 行 的 Disk Speed Test软件版本。 Will it Work？（支持哪些格式？） “Will it Work？”结果表会列出几种常见视频格式，并以勾和叉表示硬盘性能是否足以应对 该种格式。请进行多轮测试，以便找到硬盘可处理的临界视频格式。如果经过几轮测试后， 某一视频格式结果并非每次都打勾，这说明被测硬盘并不完全保证支持此类视频格式。 How Fast?（ 速 度 如 何 ？） “How Fast?”结果表会列出您的存储介质能够达到的帧率，请对应左侧的“Will it Work?” 结果表得出综 合 结 果 。如 果 在 “ Will

Work ? ” 结 果 表 中 ，使 用 H.265

格式上显示绿色的勾，但是“ How Fast?” 结果表中显示最大支持帧率为24fps，那么此类格式已达到该硬盘的性能临界点。

点击“Sta rt”按钮开始测速。Disk Speed Test会在所选的目标驱 动器上写入和读取一个临时文件。 Disk Speed Test

状 态 ，直 到 您 再 次 按 下 “ Start”按钮后停止测速。 BlackmagicDiskSpeedTest测速工具 461设置 开始硬盘测速前，请点击此按钮

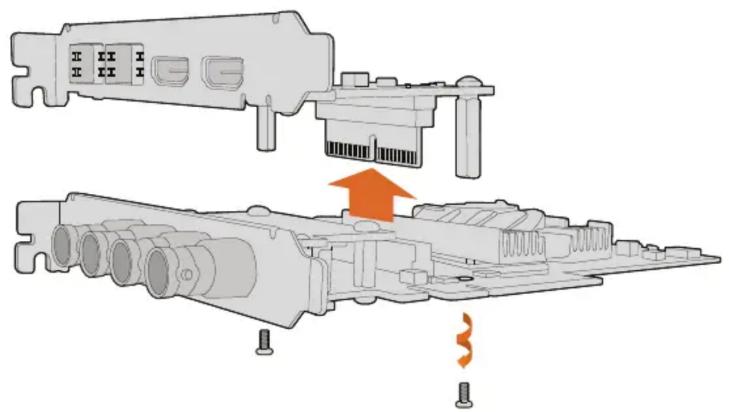

如果您的主板无法容纳双层PCIe卡，您可以通过简单步骤移除DeckLink 4K Extreme 12G的夹层卡。

确 保 静 电 已 释 放 。将 DeckLink卡放置于平整干净的桌面上，并使其金色PCIe接触点朝上。

DeckLink 卡上用于固定夹层卡支架的两粒螺丝。这两粒螺丝位于离 BNC 接 口 最 远 的 位 置 。使用十字螺丝刀小心卸下螺丝。 一手拿著DeckLink卡边缘部分，轻轻提起夹层卡直至其桥接部分从插槽脱离。 确保桥接处接口仍与夹层卡紧密连接，以备再次安装并使用。 将两粒螺丝旋紧固定于支架上，将夹层卡装入防静电袋内并妥善保存。现在您就可以将 DeckLink 4K Extreme 12G卡安装到计算机的一个PCIe卡 槽 上了。

将夹层卡的两个固定支架及其两个螺孔对准 DeckLink 卡底部两侧，轻轻将夹层卡固定到桥接处的插槽。确保夹层卡妥善安装并固定于桥接处插槽上。

使用十字螺丝刀旋紧固定支架上的两粒螺丝，使其牢牢固定在DeckLink卡上。切勿将螺丝旋得过紧。 如果您需要帮助或有任何疑问，请登陆www.blackmagicdesign.com/cn/support访问Blackmagic Design支持中心。

Extreme 12G 的夹层卡十分方便。从DeckLink4KExtreme12G上移除夹层卡 463从中断的系统升级中恢复DeckLink卡 如果您在更新DeckLink卡的过程中因计算机意外断电等原因而导致进程发生中断，这可能会导致DeckLink 卡 无 法 使 用 。 所 幸 的 是 ，很 多 DeckLink卡都设有一个特殊的USB端 口 ，可 执 行 升 级 恢 复 。 支持USB恢复的DeckLink卡，其底部或侧面会设有一个USB端 口 。该 USB端 口 可 让 您 连 接 至 计 算 机 ，并 直接为DeckLink卡升级。

DeckLink卡上 从中断 升 级中进行 恢 复：

轻轻地从计算机的PCIe插槽中取出DeckLink卡，并将其置于桌面或工作台等平稳台面上。我们建议 将该卡放置在防静电袋中，并佩戴防静电接地腕带以避免潜在触电损坏该卡。

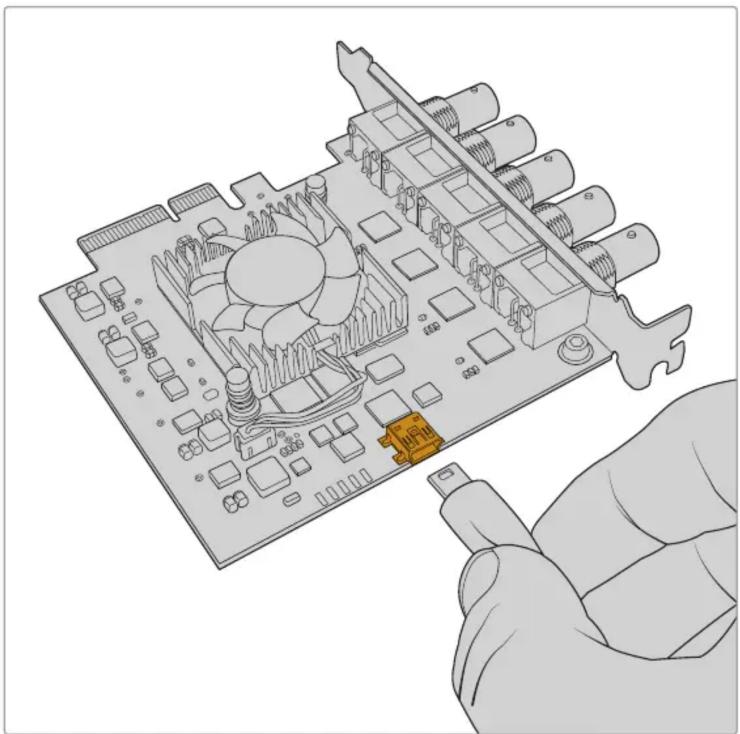

将USB线缆连接至DeckLink卡底部或侧面的USB-C或Mini B型USB端口。 PCIe 插槽中取出DeckLink卡，并通过该卡底部或侧面的 USB

将USB线缆另一端连接至计算机的USB端口。 从中断的系统升级中恢复DeckLink卡

连接计算机电源并启动。计算机开始程序后会出现警告窗口提示您是否升级该卡。

Update”（ 更 新 ）。 进度条会提示更新进度，并让您知道何时更新完毕。

USB线缆，重新将该卡安装回计算机的PCIe卡槽内。 备注 务 必 注 意 ，接 触 PCIe卡槽前请关闭计算机并断开电源。 重新安装完卡后，重启计算机。计算机将重新识别 DeckLink卡 ，您 可 以 继 续 用 于 制 作 。 从中断的系统升级中恢复DeckLink卡 465帮助

获得帮助最快捷的途径是登陆Blackmagic Design在线支持页面并查看相关硬件的最新支持信 Blackmagic Design在线支持页面

www.blackmagicdesign.com/cn/support 获得最新版操作手册 、软 件 以 及 技 术 答 疑 文 章 。 联系Blackmagic Design支持中心 如果我们提供的支持信息无法解答您的疑问，请到支持页面下点击“给我们发送电子邮件”按钮即可发送技术支持请求。或者，您也可以点击支持页面下的“查找您所在地区的支持团队”按钮，致电您所在地区的 Blackmagic Design支持中心获得帮助。

要检查计算机上安装的Desktop Video Setup软件版本，请打开Blackmagic Desktop Video Setup。 在Mac OS系 统 上 ，打 开 “ 应 用 程 序 ” 文 件 夹 中 的 Blackmagic Desktop Video Setup。点 击 “关于Blackmagic Desktop Video Setup”菜单标题即可查看软件版本号。 在Windows 10和11系统上，点击“开始”按钮并在搜索框中键入“Blackmagic”。点 击 Blackmagic Desktop Video Setup实 用 软 件 。点 击 “ 关 于 Blackmagic Desktop Video Setup”菜单标题即 可查看软件版本号。 – Linux系 统 下，进 入“ 应 用 程 序 ” 再 进 入“ 声 音 和 视 频 ”，然 后 双 击 Blackmagic Desktop Video Setup 软 件 。点 击 “ 关 于 Blackmagic Desktop Video Setup”菜单标题即可查看软件版本号。

请先检查计算机上安装的Blackmagic Desktop Video Setup版本，然后登陆网址 www.blackmagicdesign.com/cn/support，访 问 Blackmagic Design支持中心查看版本更新信息。 请关注版本更新，但切勿在重要项目制作过程中升级软件。 要 查 看 最 近 一 次 驱 动 更 新 ，点 击 Blackmagic Desktop Video Setup实用程序中的“About”（ 关 于 ）选 项 卡 。您 也 可 以 点 击 状 态 报 告 的 “ Create”（ 创 建 ）按 钮 生 成 驱 动 状 态 报 告 。

466开发人员信息 使用Blackmagic Design硬件自定义软件开发 开发人员可以使用DeckLink SDK定制自己的软件来控制Blackmagic视频硬件。DeckLink SDK支持 UltraStudio、DeckLink和Intensity系列产品。 DeckLink SDK可提供底层硬件控制，同时具备高级通信能力，让开发人员轻松执行常见任务。DeckLink SDK支持以下技术： DeckLink API Apple Core Media Microsoft DirectShow 免费下载Blackmagic Design SDK 请到www.blackmagicdesign.com/cn/support页面下载DeckLink SDK。 加入Blackmagic Design软件开发人员论坛 如果您寻找的是与Blackmagic Design相关的技术答疑、反馈或建议，如编解码器、Core Media、API、SDK 等 信 息 ，请 访 问 Blackmagic Design软件开发人员论坛。该论坛有助于鼓励Blackmagic Design支 持人员和其他论坛成员交流经验并解答开发人员相关的专业问题，并提供详细信息。请登陆网址 forum.blackmagicdesign.com访问Blackmagic Design Forum软件开发人员论坛。 联系Blackmagic Design Developer Assistance获得帮助 您也可以不通过Blackmagic Design Software Developers Forum论 坛 ，直 接 发 送 邮 件 到 以 下 地 址 进 行询问：developer@blackmagicdesign.com 467监管告知 在欧盟范围内处置电子垃圾和电子设备的注意事项。 根据产品所附的提示标志，本设备不得与其它废弃材料共同处置。处置废弃设备时，必须交给指定收集点 进行回收。对废弃设备进行单独收集并回收能够节省自然资源，且回收方式不会损害环境和人体健康。获 取更多关于废弃设备回收点的信息，请联系您所在城市的回收站，或当时购买设备的经销商。 本设备经过测试，符合FCC规则的第15部分对A类数字设备的限制。这些限制旨在为运行于商业环境中的 设备提供合理保护，使其免受有害干扰的影响。本设备可生成、使用且辐射射频能量，如果未按照安装手册 来安装和使用本设备，则可能导致对无线电通信的有害干扰。在住宅区运行本产品可能会产生有害干扰， 在这种情况下将由用户自行承担消除干扰的费用。 必须满足以下条件后方可操作：

A类数码产品的相关标准。 任何对本产品的改装或预期用途之外的使用均可能导致相关标准认证无效。 必须使用有高品质屏蔽的 HDMI电缆连接HDMI接口。 本设备经检测符合商业环境使用要求。在家用环境中，本设备可能会造成无线电干扰。

468安全信息 为避免触电，设备必须连接在配有保护地线的电源插座。如有疑问，请与具有相关资质的电工进行确认。 为了降低触电风险，请勿将设备放在会滴水或溅水的地方。 本产品适合在环境温度低于 40ºC的热带地区使用。 确保设备四周留有足够的空间，不受阻碍。 安装在机架上时，确保相邻设备不会影响通风。 设备内部没有操作人员可维护的零件。维修服务请联系当地 Blackmagic Design服务中心。 一些产品具有连接小型收发器（ SFP）光纤模块的功能。仅使用Laser Class 1光纤SFP模块。

该产品可能会使您暴露于微量的化学制品之下，比如塑料部分中含有的多溴化联苯，该物质已被加利福尼 亚州列为可导致癌症、出生缺陷或其他生殖伤害。

请确保电源从插座拔出后方可进行维护。 注意 - 双极/中线熔断 设备电源配有火线和中性线，适合连接挪威的 IT配电系统。

有材料和工艺上的缺陷；自购买之日起12个月内，接口、线缆、冷却风扇、光纤模块、保险丝、键盘及电池 不会出现材料或工艺上的缺陷。Blackmagic Design保证Intensity系列产品自购买之日起12个月内不会 有材料和工艺上的缺陷。若本产品在保修期内出现质量问题， Blackmagic Design可选择为产品提供免 费修理或更换零部件，或者更换缺陷产品。 为确保消费者有权享受本保修条款中的服务，如遇产品质量问题请务必在保修期内联系Blackmagic Design 并妥善安排保修事宜。消费者应将缺陷产品包装并运送到 Blackmagic Design

进行维修，运费由消费者承担并预先支付。若消费者因任何原因退货，所有运费、保险费、关税等各项税 务以及其他费用均由消费者承担。 本保修条款不适用于任何因使用、维护不当或保养不周造成的缺陷、故障或损坏。根据本保修服 务，Blackmagic Design的保修服务范围不包括以下内容：1. 对由非Blackmagic Design专门人员 进行的安装、维修或保养所造成的损坏进行维修，2. 对因使用不当或连接到不兼容设备所造成的损

3. 对因使用了非Blackmagic Design生产的零部件所导致的损坏或故障进行维修及

4. 对经过改装或和其他产品进行组装的产品进行保养维修（因为产品经改装或组装后会增加保养维修所

需时间或保养难度）。本保修条款由BLACKMAGIC DESIGN提供，它可取代所有其他明示或隐含的保

BLACKMAGIC DESIGN 及其供应商对任何有关适销性及就特定用途的适用性等隐含保证不作任

BLACKMAGIC DESIGN 负责为消费者提供缺陷产品的维修或更换服务是完整和排他性补救 措 施 ，不 论 BLACKMAGIC DESIGN或其供应商是否事先获悉发生间接、特殊、偶然或必然损坏等损坏 的可能性。若消费者对本设备进行非法使用， BLACKMAGIC DESIGN 概不负责。对因使用本产品造成 的损失，BLACKMAGIC DESIGN概不负责。本产品的操作风险由用户自行承担。 © Copyright 2023 Blackmagic Design 版权所有。“Blackmagic Design”、“DeckLink”、“HDLink”、“Workgroup Videohub”、 “Videohub”、“DeckLink”、“Intensity” 和 “Leading the creative video revolution”均为美国及其他国家的注册商标。所有其他公司名称及产品名称可能是其他所有者的注册商标。Thunderbolt及其商标为英特尔公司在美国和/或其他国家的商标。
