Sub2 - 低音炮 BOSE - 免费用户手册

用户手册 Sub2 BOSE

CE Bose Corporation 特此声明，本产品严格遵守 2014/53/EU 指令和其他所有适用的欧盟指令要求中的基本要求和其他相关规定。您可以从以下网址找到完整的合规声明：www.Bose.com/compliance。

1. 请阅读这些说明。
2. 请保留这些说明。
3. 请注意所有警告。
4. 请遵守所有说明。
5. 请勿在近水区域使用本设备。
6. 只能使用十布进行清洁。
7. 请勿堵塞任何通风口。请按照制造商的说明进行安装。
8. 请勿安装在任何热源旁，例如暖气片、热调节装置、火炉或可产生热量的其他设备（包括功率放大器）。
9. 请勿使极性插头或接地插头丧失安全保护作用。极性插头有两个插脚，其中的一个插脚较另一个宽些。接地插头有两个插脚和一个接地插脚。较宽的插脚或接地插脚起安全保护作用。如果所提供的插头不适合您的插座，请与电工联系以更换旧插座。
10. 防止踩踏或挤压电源线，尤其是插头、电源插座以及设备上的出口位置。
11. 只能使用制造商指定的附件/配件。
12. 只能使用制造商指定的或随本设备一起销售的推车、支架、三角架、托架或工作台。如果使用推车，则在移动推车/设备时应格外小心，以免因倾倒而造成伤害。
13. 在雷雨天气或长时间不用时，请拔下本设备的插头。
14. 任何维修事宜均请向专业人员咨询。如果设备有任何损坏（例如电源线或插头受损、液体溅入或物体落入设备内、设备受淋或受潮、不能正常工作或跌落），均需进行维修。

警告/小心

此符号表示产品外壳内存在未绝缘的危险电压，可能会造成触电危险。

此符号表示木指南中有重要操作和维护说明。

包含可能导致窒息危险的小部件。不适合3岁以下的儿童使用。

木产品含有磁性材料。有关这是否会影响到您的植入式医疗器械，请咨询您的医生。

仅可在海拔低于2000米的地区使用。

产品上的这一符号表示使用安装杆时会有倾倒的危险。

不要改变、修改或移除 Sub1/Sub2 电源输入上的滑盖。产品外壳内存在未绝缘的危险电压，可能会造成触电危险。

• Sub1 和 Sub2 上的杆式安装 M20 螺纹嵌入件用于支持长 1.3 米（51 英寸）、安装 Bose SI Pro 的杆。请勿在杆高超过 1.3 米（51 英寸）或扬声器重量超过 7.1 公斤（15.7 磅）的情况下使用 Sub1 或 Sub2。使用超过上述任何一种限制的杆/扬声器组合，或出现不稳定的安装情况，都可能会造成危险情况，进而导致受伤。
• 未经授权切勿改装本产品。
• 请勿在汽车或船舶上使用本产品。
• 使用时不要将本产品放置在密闭空间中，比如墙洞或封闭式橱柜。
• 请将本产品放置到远离火源和热源的地方。请勿将明火火源（如点燃的蜡烛）置于本产品上或本产品附近。

• 为降低失火或电击风险，请勿使本产品受雨淋或受潮。

• 本产品不得受液体淋漓或喷洒，不得将装有液体的物体（如花瓶等）置于本产品上或本产品附近。

• 请勿将本产品与逆变器配合使用。
• 在将插头插入电源插座之前，请提供接地连接或确保插座包含保护性的接地连接。
• 如果将电源插头或设备耦合器作为断路设备，那么此类断路设备应当保持可以随时恢复工作的状态。

规范信息

根据能源相关产品的生态设计要求指令(2009/125/EC)，本产品符合下列规范或文件：条例(EC)1275/2008号（根据条例(EU)801/2013号修订）。

必要的电源状态信息	电源模式
	待机 网络待机
在230V/50Hz输入的情况下,指定电源模式下的功耗	≤0.5W不适用*
设备等待多长时间自动切换入模式	4小时 不适用*
在230V/50Hz输入的情况下,若所有有线网络端口已连接且所有无线网络端口已激活,网络待机的功耗	不适用*
网络端口取消激活/激活流程。取消激活所有网络将启用待机模式。	*此产品不会将联网待机模式用于蓝牙连接,也无法通过Wi-Fi*或以太网将此产品配置到网络

Sub1 Sub2

尺寸(高×宽×深)	53.0×25.0×53.0厘米(20.9×9.8×20.9英寸)	69.0×30.5×55.0厘米(27.2×12.0×21.7英寸)
净重	16.1千克(35.5磅)	23.4千克(51.7磅)
输入额定值	100-240 VAC, 3 A, 50/60 Hz	100-240 VAC, 4 A, 50/60 Hz
初始开机浪涌电流	120 V时为14.9 A;230 V时为29.3 A	120 V时为15.2 A;230 V时为28.6 A
交流电源中断5秒后的浪涌电流	120 V时为5.8 A;230 V时为32.0 A	120 V时为2.6 A;230 V时为6.1 A

为保证法规合规，应使用屏蔽连接线。

本产品的标志位于产品底部。

型号：431389G1/431389G2。CMIIT ID位于产品底部。

CAN ICES-3 (B)/NMB-3(B)

产生电噪声的产品相关信息（美国 FCC 合规声明）

注意：本设备已经过测试，符合FCC规则第15部分有关B类数字设备的各项限制。这些限制性规定旨在防范安装在住宅中的设备产生有害干扰。本设备会产生、使用并辐射射频能量，如果不按照说明安装和使用，则可能会对无线电通讯造成有害干扰。然而，即使按照说明安装，也不能保证在某些情况下不会发生干扰。如果本设备确实对无线电或电视接收造成有害干扰（可通过关闭和打开本设备来确定），用户可尝试采取以下一种或多种措施来纠正干扰：

• 重新调整接收天线的方向或位置。
• 增大本设备和功放接收机的间距。
• 将木设备和功放接收机的电源线插入不同线路上的插座中。
• 请咨询经销商或有经验的广播/电视技术人员以获得帮助。

未经 Bose Corporation 明确批准，擅自更改或修改本设备会使用户操作本设备的权利失效。

本设备符合 FCC 规则第 15 部分规定和 ISED Canada license-exempt RSS 标准。本设备在操作时必须满足以下两个条件：（1）本设备不能造成有害干扰；（2）本设备必须能够承受接收到的任何干扰，包括导致意外操作的干扰。

此符号表示不得将本产品作为生活垃圾丢弃，应将其送至相关回收部门循环利用。正确处理和回收有助于保护自然资源、人类健康和环境。想要获得更多关于此产品的处理和回收的信息，请联系当地市政当局、垃圾处理服务部门或您购买此产品的商店。

中国危险物质限用表

有毒或有害物质或元素名称及成分
有毒或有害物质和元素
零件名称	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(CR(VI))	多溴化联苯(PBB)	多溴二苯醚(PBDE)
印刷电路板	X0	0000
金属零件	X0	0000
塑料零件	00	0000
扬声器	X0	0000
线缆	X0	0000
此表格依据SJ/T11364的要求制定。0:表示此零件中所有均质材料所包含的此类有毒或有害物质均低于GB/T26572中的限定要求。
X:表示此零件所用全部均质材料中至少有一种包含的这种有毒或有害物质高于GB/T26572标准的限定要求。

中国台湾危险物质限用表

生产日期：序列号中第八位数字表示生产年份；“0”表示2010年或2020年。中国进口商：博士视听系统（上海）有限公司，地址：中国（上海）自由贸易试验区日樱北路353号，9号厂房C部位

欧洲进口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands

墨西哥进口商：Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F.有关服务或进口商信息，请致电+5255(5202)3545

中国台湾进口商：Bose 台湾分公司，台湾 104 台北市民生东路三段 10 号，9F-A1。电话：[phone]

Bose Corporation 总部：1-877-230-5639

Wi-Fi 是 Wi-Fi Alliance ^® 的注册商标

Bose、L1 和 SubMatch 是 Bose Corporation 的商标。

所有其他商标均是其各自所有者的财产。

Bose 隐私政策位于 Bose 网站上。

©2020 Bose Corporation。未经事先书面许可，不得复制、修改、分发或以其他方式使用本文档的任何部分。

请填写以下内容，留作记录。

序列号和型号位于产品标签和产品底部。

序列号：____ 型号：____

质保信息

本产品享有有限保修。

有关质保信息，请访问 global.bose.com/warranty。

概述 5

包装清单....5

可选配件 5

设置 6

连接和控制....6

连接电源....7

直接连接至电源插座....7

使用 SubMatch 线缆连接至 L1 Pro32 8

自动关机/低功耗待机 8

输入和输出....9

线路输入 9

线路输出....9

设置....9

相位/模式....9

电平....10

线路输入均衡器....10

线路输出均衡器....10

将 S1 Pro 与杆式安装嵌入件配合使用....11

维护与保养 12

清洁低音箱....12

故障排除....12

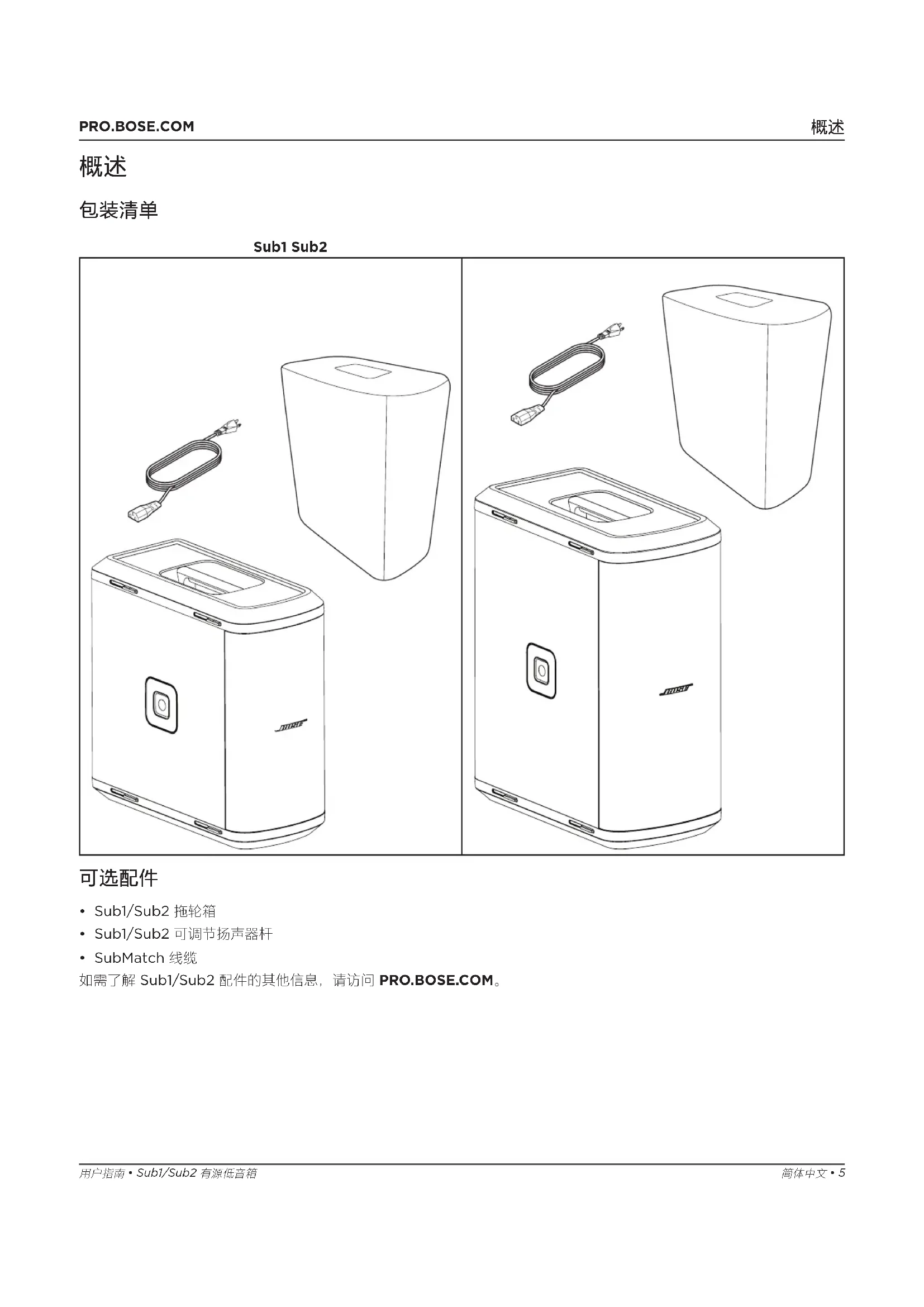

概述

包装清单

Sub1 Sub2

如需了解 Sub1/Sub2 配件的其他信息，请访问 PRO.BOSE.COM。

设置

连接和控制

PHASE/PATTERN CARDIOID LEVEL LINE IN 1 LINE IN 2 LINE IN EQ LPF o L1 o LINE OUT 1 LINE OUT 2 LINE OUT EQ FULL o HPF o SUBMATCH THRU SUBMATCH IN 4 5 6 7

① 待机按钮：按下此按钮可打开低音箱。低音箱打开时将亮起白灯。
② 线路输入：用于连接 L1 Pro 或其他线路电平音频源的模拟输入。与 XLR、TRS 平衡和 TS 非平衡线缆兼容。
③ 线路输出：使用 XLR 连接线将线路电平输出连接至扬声器。
④ SubMatch 吞吐量：使用 SubMatch 线缆连接其它 Sub 低音箱。最多可以通过 SubMatch 连接使用单个 L1 Pro32 为多达两台 Sub1 或 Sub2 有源低音箱供电。
⑤ 电源输入罩：避免同时使用 SubMatch 输入和电源输入。滑动输入罩就可以看到设置所需的电源输入。
⑥ SubMatch 输入：使用 SubMatch 线缆将低音箱连接至 L1 Pro32 上。
⑦ 电源输入：IEC 电源线连接。
⑧ USB 端口：用于 Bose 售后服务和固件更新的 USB-C 接口。 注意：此端口与 Thunderbolt 3 连接线不兼容。
9 线路输出均衡器：使用线路输出时，可在FULL（全频）或多用途高通滤波器之间进行选择。按下此按钮可切换均衡器设置。选中时将亮起相应的白灯。
10 线路输入均衡器：使用线路输入时，可在适用于 L1 Pro 的优化均衡器和多用途低通滤波器之间进行选择。按下此按钮可切换均衡器设置。选中时将亮起相应的白灯。
⑪ 信号/削波指示灯：如果存在信号，LED 将会亮起绿灯；如果信号削波或低音箱启动限幅，将会亮起红灯。调低电平或信号音量以免信号削波或限幅。
⑫ 电平控制：调整音频输出的电平。电平控制不会影响线路输出。与 L1 Pro32 配合使用时，推荐将其设置在 12 点钟位置。
⑬ PHASE/PATTERN（相位/模式）按钮：调整低音箱的极性。按下此按钮可切换极性。选中时将亮起相应的白灯。并在使用两个相同的低音箱时，允许访问心形模式。

连接电源

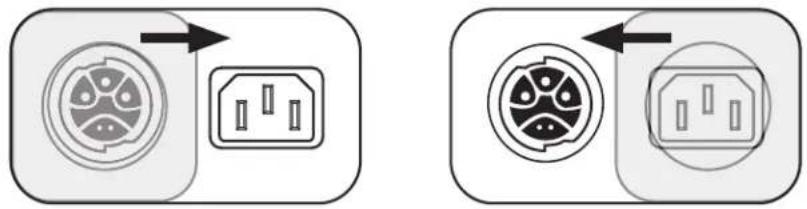

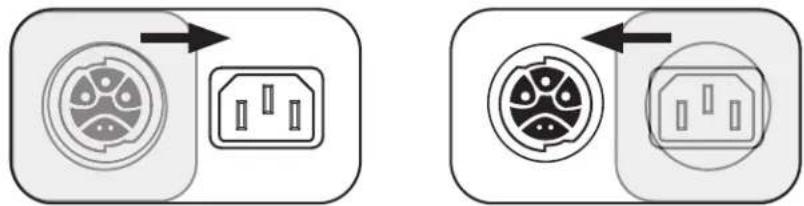

有两种方法可将低音箱连接至电源：连接至电源插座或使用 SubMatch 线缆连接至 L1 Pro32。电源输入罩可防止两个电源输入同时连接。一次只能使用两个电源连接之一。

如果直接连接至电源插座，请将电源输入罩滑动至左侧，隐藏 SubMatch 输入。如果使用 SubMatch 线缆连接至 L1 Pro32，请将电源输入罩滑动至右侧，隐藏电源输入。

警告：不要改变、修改或移除 SUB1/SUB2 电源输入上的滑盖。产品外壳内存在未绝缘的危险电压，可能会造成触电危险。

1. 将电源线插入电源输入。
2. 将电源线的另一端插入带电的电源插座。
   注意：连接音源之前请勿打开低音箱电源。
3. 按下待机按钮。低音箱打开时将亮起白灯。

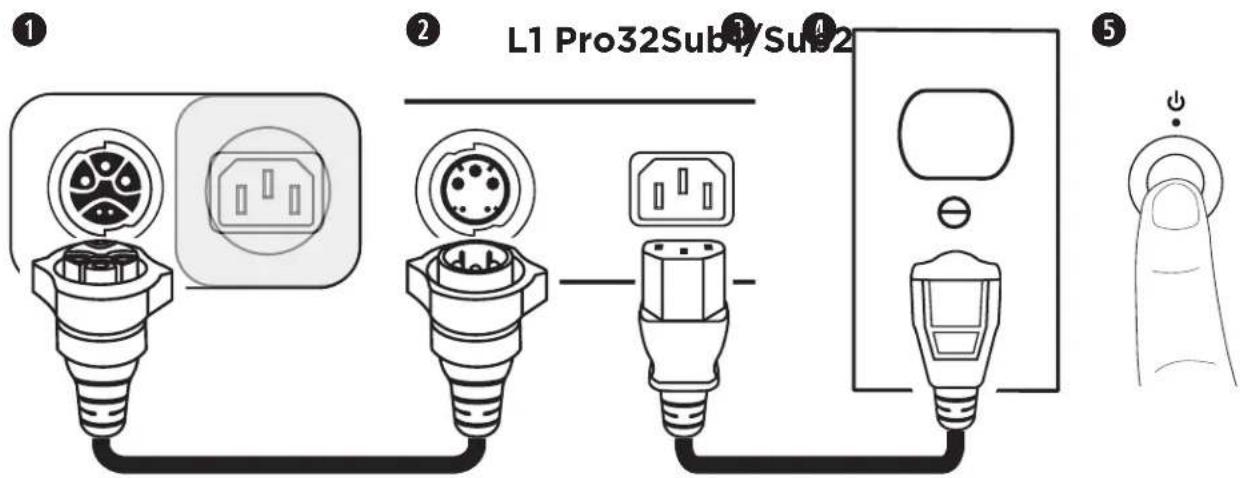

使用 SubMatch 线缆连接至 L1 Pro32

L1 Pro32Sub4/Sun2 ① ② ③ ④ ⑤

1. 将 SubMatch 线缆插入 Sub1/Sub2 上的 SubMatch 输入。
2. 将 SubMatch 线缆的另一端插入 L1 Pro32 的 SubMatch 输出。
3. 将电源线插入 L1 Pro32 上的电源输入。
4. 将电源线的另一端插入带电的电源插座。

注意：连接音源之前请勿打开 L1 Pro 或低音箱电源。有关如何将音源连接至 L1 Pro32 的更多信息，请参阅 PRO.BOSE.COM 网站上 L1 Pro32 用户指南。

1. 在 L1 Pro32 上按下待机按钮，然后在低音箱上按下待机按钮。L1 Pro 和低音箱打开时将亮起白灯。

注意：按住待机按钮 10 秒钟，将低音箱重置为出厂设置。

通过 SubMatch 线缆来连接两个低音箱并使用时，请首先打开直接连接到 L1 Pro32 的低音箱，然后再打开第二个低音箱。

自动关机/低功耗待机

如果超过 4 小时不使用，该低音箱将会进入自动关机/低功耗待机模式以省电。如需从自动关机/低功耗待机模式中唤醒低音箱，请按下待机按钮。

注意：同时按住 PHASE/PATTERN（相位/模式）按钮和 LINE OUT EQ（线路输出均衡器）按钮 10 秒钟可禁用自动关机/低功耗待机模式。重复此步骤可启用自动关机/低功耗待机模式。禁用自动关机/低功耗待机模式将导致不使用低音箱时的能耗增加。

输入和输出

线路输入

用于连接 L1 Pro 或其他线路电平音频源的模拟输入。与 XLR、TRS 平衡和 TS 非平衡线缆兼容。同时使用左侧的 LINE IN 1（线路输入 1）和右侧的 LINE IN 2（线路输入 2）可实现应用立体声。

线路输出

使用XLR连接线将线路电平输出连接至扬声器。同时使用左侧的LINEOUT1（线路输出1）和右侧的LINEOUT2（线路输出2）可实现应用立体声。

设置

相位/模式

调整低音箱的极性。按下按钮可在正极（+）和负极（-）之间切换。选中时将亮起相应的白灯。请选择可以为您的应用提供出众音效的极性。

心形模式

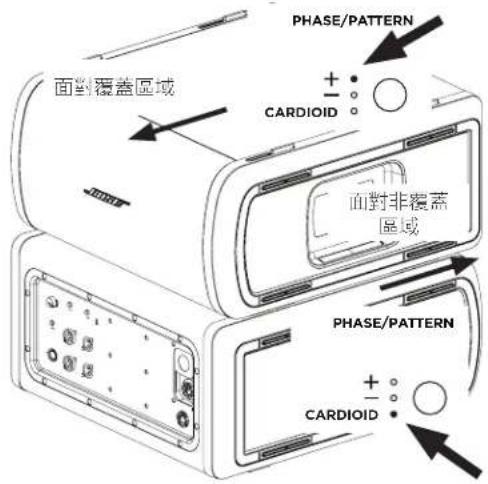

心形模式适用于堆叠使用两个相同低音箱的情形，这样可以使大部分声能量聚集在堆叠的低音箱的正面，同时减少堆叠的低音箱背面产生的声能量。按住按钮4秒钟可选择CARDIOID（心形）。选中时将亮起白灯。再次按住该按钮可切换回+。仅应在堆叠使用两个相同低音箱时使用心形模式，并且顶部的低音箱应朝向覆盖区域，

PHASE/PATTERN CARDIOID PHASE/PATTERN CARDIOID

底部的低音箱应朝向非覆盖区域。将顶部低音箱的 PHASE/PATTERN（相位/模式）设置为 +，将底部低音箱的 PHASE/PATTERN（相位/模式）设置为 CARDIOID（心形）。在心形模式下调整堆叠的低音箱的电平时，请确保将电平控制设定在两个低音箱的相同档位。有关堆叠的低音箱的方向和覆盖模式，请参阅下图。

堆叠配置时设置心形	覆盖模式(顶视图)
	心形模式关闭 心形模式打开

电平

在低音箱上调整音频输出电平。首先，将电平控制设置为低设置值，然后增加电平，直至信号/削波指示灯亮起绿灯。电平控制不会影响线路输出。与 L1 Pro32 配合使用时，推荐将其设置在 12 点钟位置。如果将两个低音箱与单个 L1 Pro 配合使用，建议将电平控制设置为两个低音箱上的相同位置。

线路输入均衡器

按下 Line Input EQ（线路输入均衡器）按钮可改变两个线路输入的均衡器，直至所需均衡器对应的 LED 亮起白灯。使用 L1 可向 L1 Pro 产品应用经过优化的输入均衡器；使用 LPF 可向输入应用低通滤波器。使用 SubMatch 线缆将低音箱连接至 L1 Pro32 时，Line Input EQ（线路输入均衡器）将固定调至 L1。

按下 Line Output EQ（线路输出均衡器）按钮可改变两个线路输出的均衡器，直至所需均衡器对应的 LED 亮起白灯。调至 FULL（全频）会向输出应用全频，调至 HPF（高通滤波器）将向输出应用高通滤波器。

注意：如果低音箱与 S1 Pro 配合使用，按住 Line Output EQ（线路输出均衡器）4 秒钟可启用专为与 S1 Pro 配合使用而优化的均衡器。HPF（高通滤波器）将亮起绿灯。按住该按钮 4 秒钟可停用 S1 Pro 均衡器。

Sub1/Sub2 方向

警告：请勿将设备放置在不稳固的位置。设备或将不稳定，导致危险状况，进而致人受伤。

注意：请勿将两台以上低音箱堆叠在一起。请仅堆叠两台型号相同的低音箱。

配置两台水平放置的低音箱时，请通过旋转它们来调整徽标。

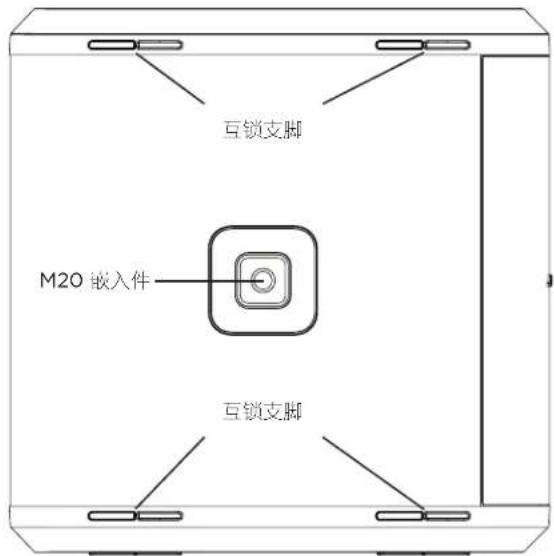

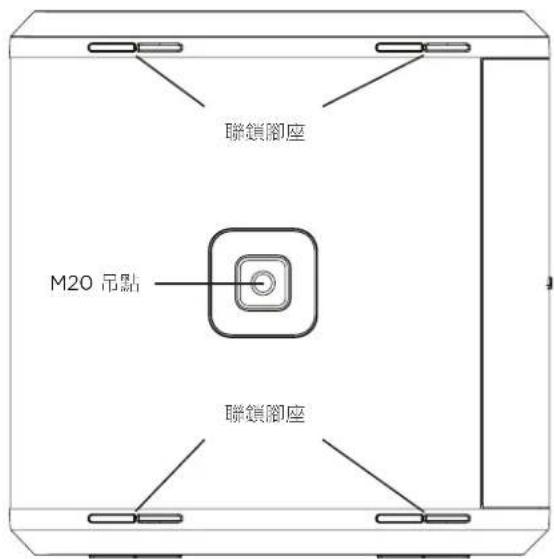

配置两台堆叠放置的低音箱时，可使用低音箱随附的四个互锁支脚将此低音箱连接至另一个同一型号的低音箱。水平堆叠两台低音箱时，请始终确保其支脚锁在一起再连接电源和音源。

互锁支脚 M20 嵌入件 互锁支脚

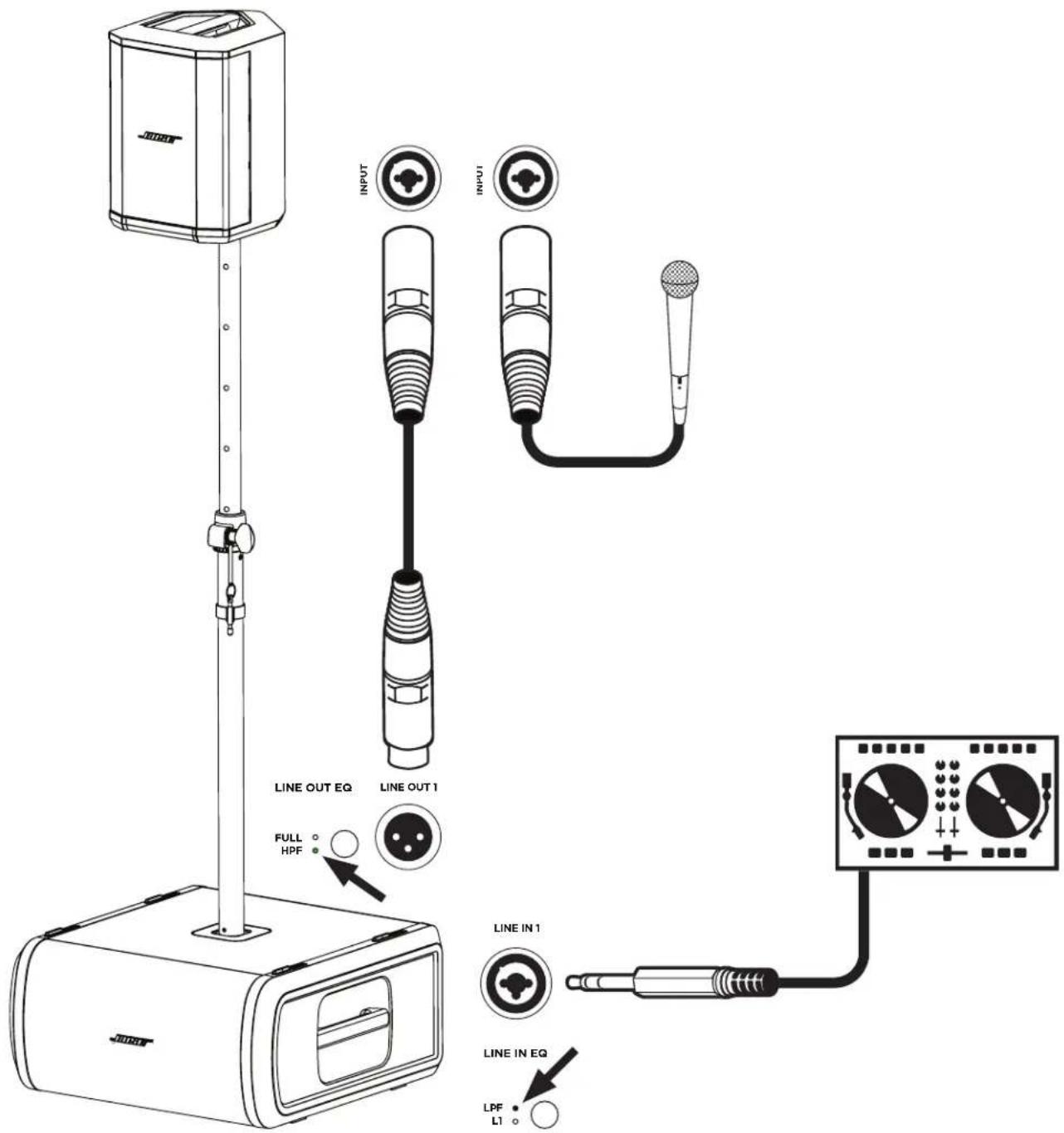

将 S1 Pro 与杆式安装嵌入件配合使用

警告:SUB1 和 SUB2 上的杆式安装 M20 螺纹嵌入件用于支持长 1.3 米（51 英寸）、安装 BOSE S1 PRO 的杆。请勿在杆高超过 1.3 米（51 英寸）或扬声器重量超过 7.1 公斤（15.7 磅）的情况下使用 SUB1 或 SUB2。使用超过上述任何一种限制的杆/扬声器组合，或出现不稳定的安装情况，都可能会造成危险情况，进而导致受伤。

Sub1/Sub2 随附一个杆式安装 M20 螺纹嵌入件。该嵌入件与 Bose Sub1/Sub2 可调节扬声器杆配件相兼容，设计用于与 Bose S1 Pro 系统配合使用（有关更多信息，请参阅 PRO.BOSE.COM 上的可调节扬声器杆用户指南）。

清洁产品外壳时只能使用干燥的软布。如有必要，请小心使用真空吸尘器清除低音箱网罩中的灰尘。

注意：切勿使用任何溶剂、化学品或含酒精、氨水、研磨剂的清洁剂。
注意：切勿在产品附近使用喷雾器，或者让液体溅入到任何开口中。

故障排除

问题 操作方法
无电源 · 确保交流电源插座	有电。尝试使用同一个交流电源插座接一个灯泡或其他设备,或者使用交流电源插座测试仪来检测插座。如果使用 SubMatch 线缆连接 L1 Pro32 来供电,请确保 L1 Pro32 已打开并且不处于自动关机/低功耗待机模式。
没有声音	· 确保低音箱已打开。· 确保音源已插入线路输入。· 确保音源的音量已调高。· 确保低音箱上的电平控制已调高。· 确保低音箱不处于自动关机/低功耗待机模式。
待机灯呈红灯闪烁(热故障)	· 关闭低音箱并等待 30 分钟,然后再重新打开。· 将低音箱移至温度较低的位置。· 将低音箱移至通风更好的位置。
待机灯呈红灯常亮(系统故障)	· 请联系 Bose 客户服务中心。访问 worldwide.Bose.com/contact。
低音箱未接入任何设备,可听到轻微呜呜声或嗡嗡声	· 使用交流电源插座测试仪,检测已插入低音箱的交流电源插座的触点是否反接或开路(热端、中性端和/或接地端)。· 如果使用了延长线,请将低音箱直接插入插座。
音源的声音失真	· 调低音源音量。· 关闭电平控制。· 尝试使用不同音源。
菊花链多台设备时出现过多嗡嗡声	· 确保菊花链链路上的设备电平设置没有过高。

請詳閱並妥善保管所有安全與使用指示。

重要安全指示

CE Bose Corporation 在此聲明，本產品嚴格遵守 2014/53/EU 指令的基本要求與其他相關規定，以及其他所有適用的歐盟指令要求。符合聲明全文載於：www.Bose.com/compliance。

1. 閱讀這些指示。
2. 保留這些指示。
3. 注意所有警告。
4. 遵守所有指示。
5. 請勿於近水處使用本設備。
6. 只能用乾布清潔。
7. 請勿堵塞任何通風口。請按照製造商的指示安裝。
8. 請勿在熱源附近安裝，如暖氣片、熱調節裝置、火爐或可發熱的其他設備(包括擴人機)。
9. 請勿讓極化或接地類型插頭的安全作用失效。極化插頭有兩個刃片，一個比另一個寬。接地類型插頭有兩個刃片和第三接地尖頭。真刀片或第三尖頭旨在保護您的安全。如果提供的插頭不適合您的插座，請諮詢電機人員以更換過時的插座。
10. 防止踩踏或擠壓電源線，尤其是插頭、電源插座以及設備上的出口位置。
11. 只能使用製造商指定的附件/配件。
12. 只能使用製造商指定或搭配本設備銷售的推車、支架、三腳架、掛架或工作台。如果使用推車，則在移動推車/裝置時應格外小心，以避免因傾倒而造成傷害。
13. 在雷雨天氣時或者若長時間不使用，請拔下設備插頭。
14. 任何維修事宜均請向合格的人員諮詢。如果木設備有任何損壞，均需進行維修，例如電源線或推頭受損；液體騰入或物體落入設備內；本設備受雨淋或受潮、無法正常運作或摔落。

警告/注意

此符號表示產品外殼內存在未絕緣的危險電壓，可能造成觸電危險。

產品若有標示此符號，表示本指南中包含重要的操作與維護指示。

本產品包含可能導致窒息危險的小零件。不適合3歲以下的兒童使用。

本產品含有磁性材料。請諮詢醫生以瞭解這是否會影響您的植入式醫療設備。

本產品僅可在海拔低於2,000公尺之處使用。

產品標示此符號表示在使用桿式支撐孔時會有發生傾倒的危險。

請勿改造、修改或拆卸 Sub1/Sub2 電源輸入的滑蓋。此產品外殼內存在未絕緣的危險電壓，可能造成觸電危險。

• Sub1 與 Sub2 的桿式支撐孔 M20 螺絲吊點的設計，適用於支撐最長達 1.3 公尺 (51 吋) 並安裝有 Bose SI Pro 的支架。請勿使用長度超過 1.3 公尺 (51 吋) 的支架搭配 Sub1 或 Sub2，或重量超過 71 公斤 (15.7 磅) 的揚聲器。若使用違反上述任一限制的支架/揚聲器搭配方式，或產生不穩定的安裝情況，均可能導致危險情況並造成傷害。
• 未經授權請勿擅自改裝本產品。
• 請勿在汽車或船舶上使用本產品。
• 在使用期間，請勿將本產品放置在侷限的空間中，例如壁腔或密閉的揚聲器箱。

• 請使產品遠離火源和熱源。請勿將明火火源(例如點燃的蠟燭)置於本產品上或本產品附近。

• 為降低失火或電擊風險，請勿使木產品受到雨淋、液體潑濺或受潮。

• 木產品不得受液體淋滲或噴灑，不得將裝有液體的物體(例如花瓶)置於本產品上或本產品附近。
• 請勿將功率換流器用於本產品。
• 將插頭插入電源插座之前，請提供接地連線，或確認電源插座具備保護性的接地連線。
• 如果將電源插頭或裝置聯結器作為斷路裝置，則斷路裝置應保持可隨時還原工作的狀態。

法規資訊

根據能源相關產品的生態設計要求指令 (2009/125/EC)，本產品符合下列規範或文件：條例 (EC) 1275/2008 號根據條例 (EU) 801/2013 號修訂。

必要的電源狀態資訊	電源模式
	待機 網路待機
在230V/50Hz輸入的情況下,指定電源模式下的功耗	≤0.5W不適用*
設備自動切換進入模式的時間	4小時 不適用*
在230V/50Hz輸入,連接所有有線網路連接埠並啟動所有無線網路連接埠的情況下,網路待機的功耗	不適用*
網路連接埠取消啟動/啟動流程。取消啟動所有網路將啟用待機模式。	*產品的藍牙連接不使用網路待機模式,且無法透過Wi-Fi*或乙太網路進行網路設定

Sub1 Sub2

尺寸(高×宽×深)	53.0×25.0×53.0公分(20.9×9.8×20.9吋)	69.0×30.5×55.0公分(27.2×12.0×21.7吋)
淨重	16.1公斤(35.5磅)	23.4公斤(51.7磅)
輸入額定值	100-240 VAC,3A, 50/60 Hz	100-240 VAC,4A, 50/60 Hz
首次開啟湧浪電流	120V時為14.9A;230V時為29.3A	120V時為15.2A;230V時為28.6A
交流電源插座干擾5秒後湧浪電流	120V時為5.8A;230V時為32.0A	120V時為2.6A;230V時為6.1A

需使用屏蔽式纖線以維持合規性。

產品標籤位於產品底部。

機型：431389G1/431389G2。CMIIT ID 標示於本產品底部。

CAN ICES-3 (B)/NMB-3(B)

產品電氣雜訊生成相關資訊(美國 FCC 規範遵循聲明)備註：本設備已經過測試，符合 FCC 規則第 15 部分有關 B 類數位設備的各項限制。這些限制性規定旨在提供合理保護，以免在住宅安裝環境造成有害十換。本設備會產生、使用並可能輻射無線電頻率能量，若不按照指示安裝和使用，則可能會對無線電通訊造成有害十換。然而，按照指示安裝並不能保證某些安裝不會發生十換。若本設備確實對無線電或電視接收造成有害十換(可透過關閉和打開本設備來確定)，使用者可嘗試採取以下一種或多種措施來糾正干擾：

• 調整接收天線的方向或位置。
• 增加本設備和接收器的間距。
• 將本設備和接收器電源線插入不同線路上的插座中。
  • 請諮詢經銷商或有經驗的無線電/電視技術人員以獲得協助。

未經 Bose Corporation 明確批准，擅自變更或修改本設備會讓使用者操作本設備的權利失效。

本設備符合 FCC 規則第 15 部分規定與加拿大 ISED 免執照 RSS 標準。本設備的運作應符合以下兩項條件：(1) 本設備不會造成有害干擾，(2) 本設備必須承受任何接收到的干擾，包括可能造成設備無法正常運作的干擾。

此符號表示本產品不得以家庭廢棄物方式丟棄，而應送至適當的收集設施進行回收。妥善處理及回收有助於保護天然資源、人類健康和環境。如欲獲得有關處理和回收本產品的更多資訊，請聯絡當地政府機關、廢棄物處理服務或您購買本產品的商家。

中國有害物質限制使用表

有毒或有害物質或元素的名稱及成分
有毒或有害物質及元素
零件名稱	鉛(Pb)	汞(Hg)	鎘(Cd)	六價鉻(CR(VI))	多溴化聯苯(PBB)	多溴聯苯醚(PBDE)
印刷電路板	X00000
金屬零件	X00000
塑膠零件	000000
揚聲器	X00000
連接線	X00000
此表格係根據SJ/T11364條款所製作。0:表示用於此零件的所有同類材料中,此有毒或危險物質低於GB/T26572中的限制規定。
X:表示至少一種用於此零件的同類材料中,此有毒或危險物質高於GB/T26572中的限制規定。

台灣 BSMI 限用物質含有情況標示

製造日期：序號第八位數代表製造年份：「0」代表2010或2020。

中國進口商：Bose Electronics (Shanghai) Company Limited，中國(上海)自由貿易試驗區，日樱北路353號，9號廠房C部

歐盟進口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands

墨西哥進口商：Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. 如需服務或進口商資訊，請撥打 [phone]

台灣進口商：Bose 台灣分公司，台灣 104 台北市民生東路三段 10 號 9 樓 A1 室。電話號碼：[phone]

Bose Corporation 總部：1-877-230-5639

Wi-Fi 是 Wi-Fi Alliance ^® 的註冊商標。

Bose、L1與SubMatch皆為Bose Corporation的商標。

所有其他商標均是其各自所有者的財產。

可在 Bose 網站查看 Bose 隨私權政策。

©2020 Bose Corporation。未經預先書面許可，不得複製、修改、發行或以其他方式使用本指南之任何部分。

請填寫以下內容，留作記錄。

序號和型號位於產品底部的產品標籤上。

序號：

型號：

保固資訊

此產品享有有限保固。

如需保固詳細資料，請造訪 global.bose.com/warranty。

概覽 5

包装内容物....5

選配配件 5

設定 6

連接端口與控制功能....6

連接電源....7

直接連線至電源插座....7

使用 SubMatch 連接線連線至 L1 Pro32....8

自動關機/低耗電待機 8

輸入端及輸出端 9

線性輸入 9

線性輸出 9

設定 9

相位/模式 9

位準....10

線性輸入 EQ 10

線性輸出 EQ 10

搭配使用桿式支撐孔吊點與 S1 Pro 11

維護與保養 12

清潔 Sub....12

疑難排解....12

概覽

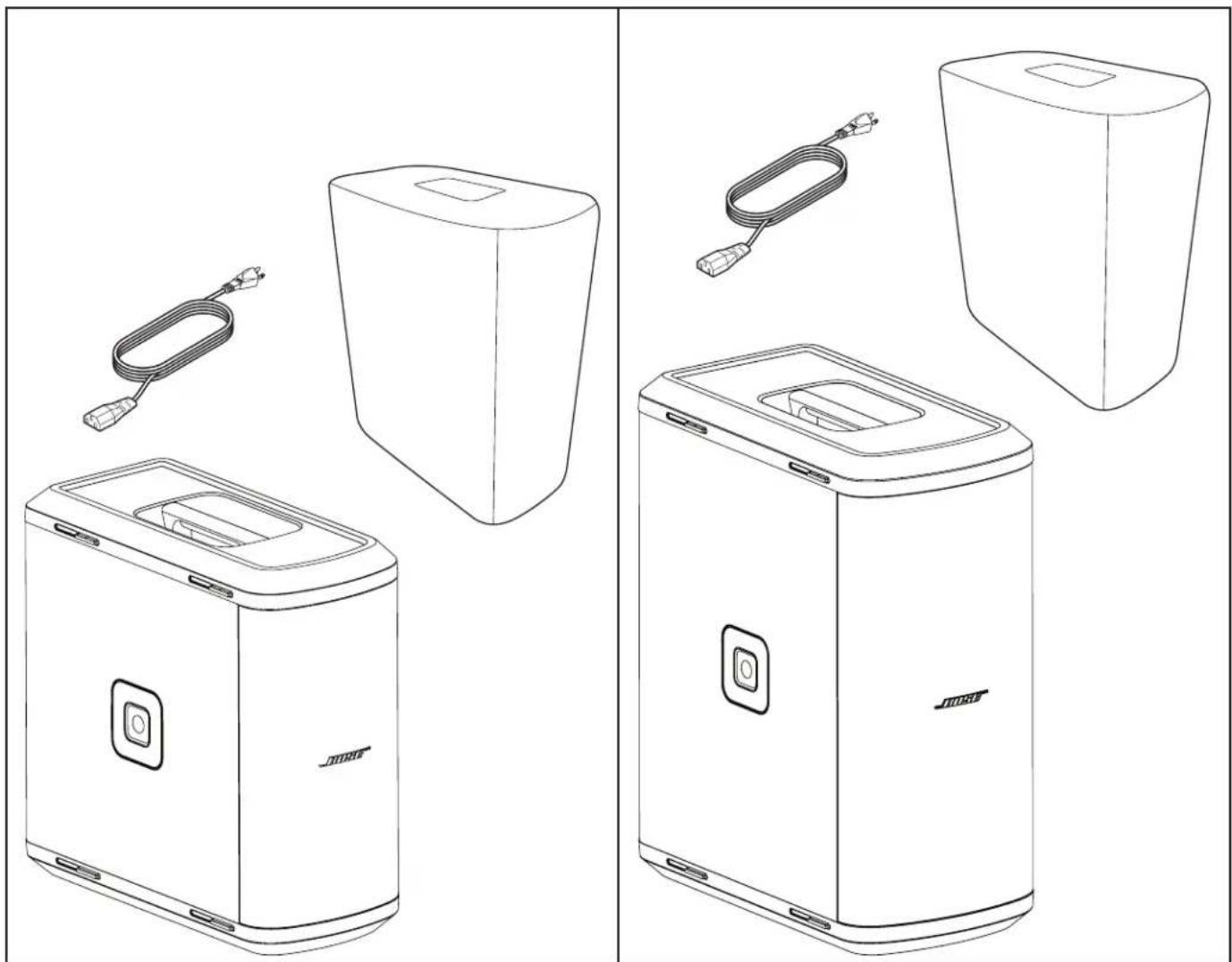

包裝內容物

Sub1 Sub2

有關 Sub1/Sub2 配件的其他資訊，請造訪：PRO.BOSE.COM。

設定

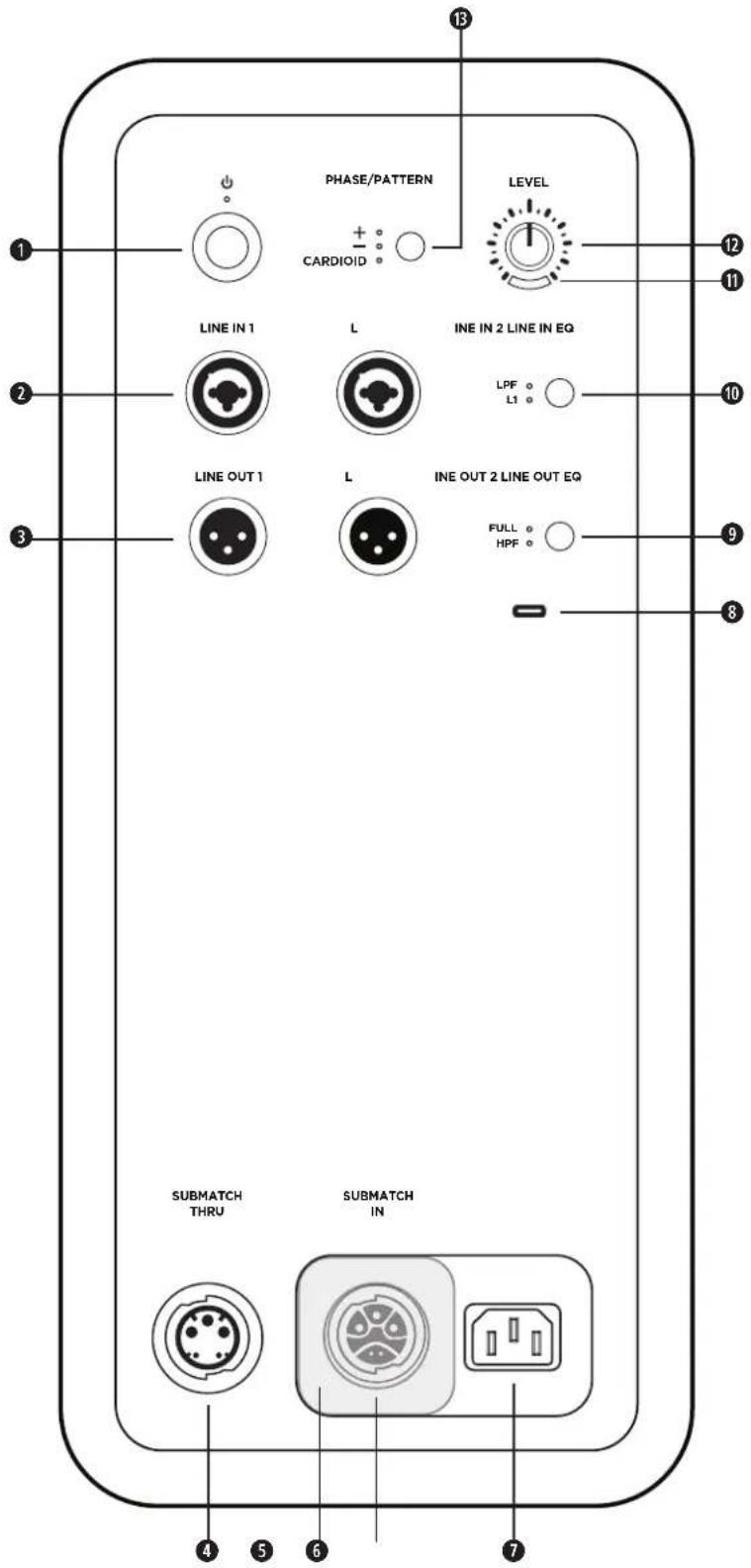

連接端口與控制功能

PHASE/PATTERN CARDIOID LEVEL LINE IN 1 LINE IN 2 LINE IN EQ LPF o L1 o LINE OUT 1 LINE OUT 2 LINE OUT EQ FULL o HPF o SUBMATCH THRU SUBMATCH IN 4 5 6 7

① 待機按鍵：按下此按鍵即可開啟 Sub 的電源。Sub 開機時，LED 指示燈會亮起白光。
2 線性輸入：類比輸入，用於連線至 L1 Pro 或其他線性位準音頻源。相容於 XLR、TRS 平衡與 TS 非平衡連接線。
③ 線性輸出：可使用 XLR 連接線將線性位準輸出連線至揚聲器。
4 SubMatch 傳輸量：使用 SubMatch 連接線可連線額外的 Sub 低音箱。經由 SubMatch 連線，單一 L1 Pro32 最多可供電給兩台 Sub1 或 Sub2 主動式低音箱。
⑤ 電源輸入端子外蓋：防止同時使用 SubMatch 輸入及電源輸入。請滑動外蓋，露出需要設定的電源輸入。
⑥ SubMatch 輸入：使用 SubMatch 連接線將 Sub 連線至 L1 Pro32。
⑦ 電源輸入：IEC 電源線連接。
USB 連接埠：USB-C 連接口，供 Bose 服務及韌體更新使用。 備註：此連接埠不相容於 Thunderbolt 3 連接線。
9 線性輸出 EQ：在使用線性輸出時，用於切換選擇 FULL（全）頻寬或多用途 HPF。按下按鍵可切換 EQ 設定。選取之後，相對應的 LED 指示燈會亮起白光。
10 線性輸入 EQ：使用線性輸入時，選擇針對 L1 Pro 優化的 EQ，或是多用途 LPF。按下按鍵可切換 EQ 設定。選取之後，相對應的 LED 指示燈會亮起白光。
訊號/過載指示燈：當有訊號存在時，LED 指示燈會亮起綠光；當訊號過載或達到 Sub 限制時，LED 指示燈會亮起紅光。請降低位準或訊號量，以避免訊號過載或限制。
12 位準控制：調整音訊輸出的位準。此位準控制並不會使線性輸出受到影響。若搭配 L1 Pro32 使用，建議調至 12 點鐘位置。
Phase/Pattern (相位/模式) 按鍵：調整 Sub 的極性。按下按鍵可切換極性。選取之後，相對應的 LED 指示燈會亮起白光。此外，在使用兩台相同的 Sub 模組時，可讓您存取心型模式。

連接電源

Sub 連接電源的方式有兩種：連線至電源插座，或使用 SubMatch 連接線連線至 L1 Pro32。電源輸入端子外蓋可防止同時連線兩種電源輸入。一次僅應使用兩種電源連線方式的其中一種。

如果直接連線至電源插座，請將電源輸入端子外蓋向左滑動，蓋住 SubMatch 輸入。如果使用 SubMatch 連接線連線至 L1 Pro32，請將電源輸入端子外蓋向右滑動，蓋住電源輸入。

警告：請勿改造、修改或拆卸 SUB1/SUB2 電源輸入的滑蓋。此產品外殼內存在未絕緣的危險電壓，可能造成觸電危險。

1. 將電源線插入電源輸入。

2. 將電源線的另一端插入通電的電源插座。

備註：請務必先連接音源，然後再開啟 Sub 電源。

1. 按下待機按鍵。Sub 開機時，LED 指示燈會亮起白光。

使用 SubMatch 連接線連線至 L1 Pro32

① ② L1 Pro32Sub1/Sun2 ③ ④ ⑤

1. 將 SubMatch 連接線插入 Sub1/Sub2 上的 SubMatch 輸入。
2. 將 SubMatch 連接線的另外一端插入 L1 Pro32 的 SubMatch 輸出。
3. 請將電源線插入 L1 Pro32 的電源輸入。
4. 將電源線的另一端插入通電的電源插座。

備註：請務必先連接音源，然後再開啟 L1 Pro 或 Sub 的電源。關於連接音源至 L1 Pro32 的詳細資訊，請參閱 PRO.BOSE.COM 上的 L1 Pro32 使用者指南。

1. 按下 L1 Pro32 上的待機按鍵，然後按下 Sub 上的待機按鍵。L1 Pro 和 Sub 均開機時，LED 指示燈會亮起白光。

備註：長按待機按鍵 10 秒鐘，即可將 Sub 重設為原廠設定。

當透過 SubMatch 連接線使用兩台 Sub 時，請先開啟已直接連接至 L1 Pro32 的 Sub，然後再開啟第二台 Sub。

自動關機/低耗電待機

閒置四小時後，Sub 會進入自動關機/低耗電待機模式，以節省電力。若要從自動關機/低耗電待機模式中喚醒 Sub，請按下待機按鍵。

備註：同時長按 Phase/Pattern（相位/模式）按鍵及線性輸出 EQ 按鍵 10 秒鐘，即可停用自動關機/低耗電待機模式。重複以上步驟，即可啟用自動關機/低耗電待機模式。停用自動關機/低耗電待機模式後，將使 Sub 在未使用的狀態下消耗更大量的能源。

輸入端及輸出端

線性輸入

類比輸入，用於連線至 L1 Pro 或其他線性位準音頻源。相容於 XLR、TRS 平衡與 TS 非平衡連接線。在應用立體聲的場合中，同時使用線性輸入 1（左）及線性輸入 2（右）。

線性輸出

可使用 XLR 連接線將線性位準輸出連線至揚聲器。在應用立體聲的場合中，同時使用線性輸出 1（左）及線性輸出 2（右）。

設定

相位/模式

調整 Sub 的極性。按下按鍵可切換正極性 (+) 和負極性 (-)。選取之後，相對應的 LED 指示燈會亮起白光。依照您的應用場合選擇聆聽效果最佳的極性。

心型模式

心型模式是在兩台相同的 Sub 模組堆疊配置時使用，可讓大部分的聲音能量聚集於 Sub 堆疊前方，同時減少 Sub 堆疊後方產生的聲音能量。長按此按鍵四秒即可選取 CARDIOID（心型）。選取之後，LED 指示燈會亮起白光。再次長按即可切換回 +。心型模式僅應在兩台相同的 Sub 模組堆疊配置時使用，且上方 Sub 面向覆蓋區域，下方 Sub 面向非覆蓋區域。上方 Sub 的 Phase/Pattern（相位/模式）設定為 +，

PHASE/PATTERN CARDIOID PHASE/PATTERN CARDIOID

下方 Sub 的 Phase/Pattern (相位/模式) 設定為 CARDIOID (心型)。為處於心型模式的堆疊 Sub 調整位準時，請確定兩台 Sub 的位準控制已設定在相同位置。請參閱下方圖解，以瞭解 Sub 堆疊方向與覆蓋範圍模式。

心型堆疊配置	覆蓋範圍模式(頂視圖)
	心型模式關閉 心型模式開啟

位準

調整 Sub 音訊輸出的位準。一開始，請先將位準控制設定在低設定值，然後提高位準，直到訊號/過載指示燈亮起綠光。此位準控制並不會使線性輸出受到影響。若搭配 L1 Pro32 使用，建議調至 12 點鐘位置。如果兩台 Sub 搭配單一 L1 Pro 使用，則建議將兩台 Sub 上的位準控制都設定在相同位置。

線性輸入 EQ

按下線性輸入 EQ 按鍵，直到所需 EQ 的相對應 LED 指示燈亮起白光，以變更兩個線性輸入的 EQ。使用 L1 可套用已針對 L1 Pro 產品優化的輸入 EQ；使用 LPF 可將低通濾波器套用至輸入。若使用 SubMatch 連接線將 Sub 連線至 L1 Pro32，線性輸入 EQ 會固定為 L1。

按下線性輸出 EQ 按鍵，直到所需 EQ 的相對應 LED 指示燈亮起白光，以變更兩個線性輸出的 EQ。針對全頻使用 FULL（全頻寬），或使用 HPF 將高通濾波器套用至輸出。

備註：如果將 Sub 搭配 S1 Pro 使用，則請長按線性輸出 EQ 按鍵四秒鐘，以啟動專為搭配 S1 Pro 而優化的 EQ。HPF LED 指示燈將亮起綠光。若要停用 S1 Pro EQ，請長按四秒鐘。

警告：請勿將設備設置於不穩定之處。這會使設備處於不穩定的狀態，進而導致可能造成傷害的危險情況。

注意：請勿堆疊超過兩台的 SUB。僅能堆疊相同型號的兩台 SUB。

水平配置時，可旋轉標誌以調整方向。

堆疊配置時，Sub內建四個聯鎖腳座，能夠銜接相同型號的另一台 Sub。水平堆疊 Sub 時，請務必確認腳座均已確實鎖定，再連線電源和音源。

聯鎖圈座 M20 吊點 聯鎖圈座

搭配使用桿式支撐孔吊點與 S1 Pro

警告: SUB1 與 SUB2 的桿式支撐孔 M20 螺絲吊點的設計，適用於支撐最長達 1.3 公尺 (51 吋) 並安裝有 BOSE S1 PRO 的支架。請勿使用長度超過 1.3 公尺 (51 吋) 的支架搭配 SUB1 或 SUB2，或重量超過 7.1 公斤 (15.7 磅) 的揚聲器。若使用違反上述任一限制的支架/揚聲器搭配方式，或產生不穩定的安裝情況，均可能導致危險情況並造成傷害。

Sub1/Sub2 內建桿式支撐孔 M20 螺絲吊點。此吊點相容於 Bose Sub1/Sub2 可調式揚聲器支架配件，經專門設計以搭配 Bose S1 Pro 系統使用（如需詳細資訊，請參閱 PRO.BOSE.COM 中的可調式揚聲器支架使用者指南）。

清潔產品外殼時只能使用乾燥的軟布。必要時，使用吸塵器小心清理 Sub 的網罩。

注意：請勿使用任何溶劑、化學品或含酒精、氨水、研磨劑的清潔劑。

注意：請勿在產品附近使用任何噴霧劑，或讓液體濺入任何開口處。

疑難排解

問題 相應措施
無電源	請確認 AC 插座是否通電。請嘗試將檯燈或其他設備插入該 AC 插座確認是否能正常運作,或使用 AC 插座測試器測試該插座。如果使用 SubMatch 連接線從 L1 Pro32 供電,請確保 L1 Pro32 已開機,且不是處於自動關機/低耗電待機模式。
無聲音	請確認 Sub 的電源已開啟。請確認您的音源已連接線性輸入。請確認是否已將音源的音量調高。請確定 Sub 上的位準控制已調高。請確認 Sub 並未處於自動關機/低耗電待機模式。
待機 LED 指示燈閃爍紅光(過熱故障)	請關閉 Sub 的電源,等待 30 分鐘後再重新開機。請將 Sub 移至較涼爽的位置。請將 Sub 移至通風較好的位置。
待機 LED 指示燈恆亮紅光(系統故障)	請聯絡 Bose 顧客服務。請造訪 worldwide.Bose.com/contact。
Sub 在沒有連接任何音源的情況下,發出細微的嗡嗡聲或雜訊	請使用 AC 插座測試器,測試 Sub 所插入的 AC 插座是否為反向或開放(火線、中性線及/或接地線)接點。如有使用延長線,請將 Sub 直接插入電源插座。
音頻源聲音失真	請將音源的音量調低。請調低位準控制。請嘗試不同音源。
菊鍊連結多台設備時產生過多嗡嗡聲	請確認菊鍊連結設備的音量是否過高。
