Tärkeitä turvaohjeita Lue turvaohjeet ja säilytä ne myöhempää käyttöä varten. Tärkeitä turvaohjeita Bose Corporation julkistaa täten, että tämä tuote noudattaa direktiivin 2014/53/EU jamuiden sovellettavien EU-direktiivien perusvaatimuksia ja muita niihin liittyviä säädöksiä. Täydellinen vaatimustenmukaisuusvakuutus on osoitteessa www.Bose.com/compliance.

2. Säilytä nämä ohjeet.

3. Huomioi kaikki varoitukset.

4. Noudata kaikkia ohjeita.

5. Älä käytä tätä laitetta veden lähettyvillä.

6. Puhdista ainoastaan kuivalla liinalla.

7. Älä sulje tuuletusaukkoja. Asenna laite valmistajan ohjeiden mukaisesti.

8. Älä sijoita laitetta minkään lämmönlähteen kuten lämpöpattereiden, lämpövaraajien, uunien tai

muiden lämpöä tuottavien laitteiden (vahvistimet mukaan lukien) lähelle.

9. Älä poista polarisoidun tai maadoitetun pistokkeen turvaominaisuutta. Polarisoidussa

pistokkeessa on kaksi kieltä, joista toinen on leveämpi. Maadoitetussa pistokkeessa on kaksi kosketinta ja maadoituskoskettimet. Leveä kosketin tai maadoituskoskettimet lisäävät turvallisuutta. Jos laitteen mukana toimitettu pistoke ei sovi pistorasiaan, pyydä sähköasentajaa vaihtamaan vanhentunut pistorasia.

10. Aseta virtajohto siten, ettei se puristu tai sen päältä kävellä. Pistokkeiden, pistorasioiden ja

laitteen liitoskohtien suojaaminen on erityisen tärkeää.

11. Käytä ainoastaan valmistajan määrittämiä lisävarusteita.

12. Käytä ainoastaan valmistajan määrittämän tai laitteen yhteydessä myytävän

kärryn, telineen, jalustan, kiinnikkeen tai pöydän kanssa. Jos käytät kärryä, varo etteivät laite ja kärry kaadu siirrettäessä ja aiheuta loukkaantumista.

13. Irrota laite pistorasiasta ukkosmyrskyjen aikana ja laitteen ollessa pidemmän aikaa

14. Vain koulutettu huoltohenkilöstö saa tehdä huoltotyöt. Huoltoa tarvitaan silloin, kun laite on

vaurioitunut millä tahansa tavalla, esimerkiksi niin, että virtajohto tai pistoke on vaurioitunut, laitteeseen on roiskunut nestettä, laitteeseen on pudonnut esineitä, laite on altistunut sateelle tai kosteudelle, laite ei toimi normaalisti tai laite on pudonnut.

VAROITUKSET JA HUOMAUTUKSET

Tämä symboli tuotteessa merkitsee, että laitteen sisällä on eristämätön, vaarallinen jännite, joka voi aiheuttaa sähköiskuvaaran. Tämä symboli tuotteessa merkitsee, että tässä oppaassa on tärkeitä käyttö- ja huolto-ohjeita. Sisältää pieniä osia, jotka voivat aiheuttaa tukehtumisvaaran. Ei sovellu alle 3-vuotiaiden lasten käytettäväksi. Tuote sisältää magneettista materiaalia. Kysy lääkäriltä, voiko se vaikuttaa lääketieteellisen implanttisi toimintaan. Saa käyttää vain alueilla, joiden korkeus merenpinnasta on alle 2000 m. Tämä symboli tuotteessa tarkoittaa, että tuote voi kaatua pylväsjalustaa käytettäessä. Älä muuta tai poista Sub1/Sub2:n virtaliitännän liu'utettavaa suojaa. Tuotteen kotelossa kulkee eristämätön ja vaarallinen jännite, joka voi aiheuttaa sähköiskun vaaran.

• M20-pylväsjalustan kierreliitäntä Sub1- ja Sub2-tuotteissa on suunniteltu korkeintaan 1,3 metrin korkuisen jalustaa ja siihen kiinnitettyä Bose S1 Pro -järjestelmää varten. Älä käytä Sub1- tai Sub2-tuotetta yli 1,3 metrisen jalustan tai yli 7,1 kiloisen kaiuttimen kanssa. Jos pylväsjalustan ja kaiuttimen yhdistelmä ylittää joko korkeus- tai painorajoituksen tai kiinnitys on epävakaa, aiheutuu vaarallinen tilanne, joka voi johtaa loukkaantumiseen.

• ÄLÄ muokkaa tuotetta luvattomalla tavalla.

• ÄLÄ käytä tuotetta ajoneuvoissa tai veneissä.

• ÄLÄ sijoita tuotetta käytön aikana suljettuun tilaan, kuten seinään tehtävään syvennyksen tai kaappiin.

• Pidä tuote kaukana tulesta ja lämmönlähteistä. ÄLÄ tuo laitteen päälle tai lähelle avotulta, esimerkiksi palavaa kynttilää.

• Tulipalo- tai sähköiskuriskin ehkäisemiseksi ÄLÄ altista tuotetta sateelle, nesteille tai kosteudelle.

• ÄLÄ altista tuotetta roiskeille tai tippuvalle vedelle äläkä aseta maljakoita tai muita nesteillä täytettyjä esineitä tuotteen päälle tai sen lähelle.

• ÄLÄ käytä tuotteen yhteydessä invertteriä.

• Maadoita laite tai varmista, että pistorasiassa on maadoitusliitäntä, ennen kuin yhdistät virtajohdon pistorasiaan.

• Jos laitteesta katkaistaan virta pistorasian virtakytkimellä, tähän kytkimeen on päästävä helposti käsiksi. Lakisääteiset tiedot Energiaan liittyvien tuotteiden ekologiselle suunnittelulle asetettavia vaatimuksia koskevan direktiivin 2009/125/EY mukaisesti tämä tuote vastaa seuraavia standardeja tai asiakirjoja: Asetus (EY) nro 1275/2008, muutettu asetuksella (EU) nro 801/2013. Vaadittu virtatilatieto Virtatilat Valmiustila Valmiustila ja verkkoyhteys Virrankulutus määritetyssä virtatilassa tuloarvoilla 230V/50Hz ≤ 0,5 W –* Aika, jonka kuluttua laite siirtyy tilaan automaattisesti 4 tuntia –* Virrankulutus valmiustilassa verkkoyhteyttä käytettäessä, jos kaikki verkkoportit on liitetty ja kaikki langattoman verkon portit on otettu käyttöön, tuloarvoilla 230V/50Hz

Verkkoportin käytöstäpoisto-/ käyttöönottomenetelmät. Kaikkien verkkojen poistaminen käytöstä aktivoi valmiustilan. *Laite ei tue Bluetooth®-yhteyden kanssa käytettävää yhteyden säilyttävää valmiustilaa. Laitetta ei voi myöskään yhdistää verkkoon Wi-Fi®- tai Ethernet-yhteydellä. Sub1 Sub2 Mitat (K × L x S) 53,0 ×25,0 ×53,0cm (20,9 ×9,8 ×20,9tuumaa) 69,0 ×30,5 ×55,0cm (27,2 ×12,0 ×21,7tuumaa) Nettopaino 16,1kg (35,5lb) 23,4kg (51,7lb) Tuloarvot 100–240VAC, 3A, 50/60Hz 100–240VAC, 4A, 50/60Hz Kytkentävirta 14,9A/120V; 29,3A/230V 15,2A/120V; 28,6A/230V Kytkentävirta 5 sekuntia kestäneen verkkohäiriön jälkeen 5,8A/120V; 32,0A/230V 2,6A/120V; 6,1A/230V Säädöstenmukaisuuden säilyttäminen edellyttää maadoitettujen kaapeleiden käyttöä. Laitteen tarra on sen pohjassa. Malli: 431389G1 / 431389G2. Tuotteen CMIIT ID on merkitty sen pohjaan. CAN ICES-3(B)/NMB-3(B) Tietoja sähköhäiriöitä tuottavista laitteista (FCC-vaatimusten mukainen ilmoitus Yhdysvalloissa) HUOMAUTUS: Tämä laite on testien perusteella FCC:n sääntöjen osan 15 luokan B digitaalisia laitteita koskevien rajoitusten mukainen. Nämä rajoitukset on tarkoitettu antamaan kohtuullinen suoja haitallisia häiriöitä vastaan kotioloissa. Tämä laite tuottaa, käyttää ja voi säteillä energiaa radiotaajuudella, ja jos sitä ei ole asennettu tai käytetä ohjeiden mukaan, se voi aiheuttaa vahingollista häirintää radioliikenteelle. Kuitenkaan ei voida taata, ettei missään yksittäisessä asennuksessa aiheutuisi häiriöitä. Jos tämä laite aiheuttaa radio- tai televisiovastaanotossa häiriöitä, jotka ovat helposti todettavissa kytkemällä laitteeseen virta jasammuttamalla se, käyttäjän tulisi yrittää poistaa häiriöt seuraavilla toimenpiteillä:

• Suuntaa vastaanottoantenni toisin tai siirrä se toiseen paikkaan.

• Siirrä laite ja vastaanotin kauemmas toisistaan.

• Kytke laite ja vastaanotin eri virtapiireissä oleviin pistorasioihin.

• Kysy neuvoa jälleenmyyjältä tai kokeneelta radio- tai tv-asentajalta. Tähän laitteeseen tehtävät Bose Corporationin hyväksymättömät muutokset voivat mitätöidä käyttäjälle annetun luvan käyttää tätä laitetta.Suomi • 3Käyttöohje • Sub1/Sub2 Powered Bass Module

Tärkeitä turvaohjeita Laite täyttää FCC:n sääntöjen kohdan15 ja ISED Canadan luvanvaraisuutta koskevat RSS-standardit. Käytön edellytyksenä on kaksi ehtoa: (1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä. (2) Tämän laitteen täytyy ottaa vastaan kaikki häiriöt, mukaan lukien häiriöt, jotka saattavat aiheuttaa ei- toivottua toimintaa. Tämä symboli tuotteessa merkitsee, että tuotetta ei saa hävittää kotitalousjätteen mukana, vaan se on toimitettava kierrätykseen. Oikeanlainen hävittäminen ja kierrättäminen auttaa suojaamaan luonnonvaroja, ihmisten terveyttä ja ympäristöä. Saat lisätietoja kierrättämisestä paikallisilta viranomaisilta, kotitalousjätteen kierrätyspalvelusta tai liikkeestä, josta tuote ostettiin. Kiina, vaarallisten aineiden rajoitustaulukko Myrkyllisten tai vaarallisten aineiden tai alkuaineiden nimet ja sisältö Myrkylliset tai vaaralliset aineiden tai alkuaineet Osan nimi Lyijy (Pb) Elohopea (Hg) Kadmium (Cd) Kuusiarvoinen (CR(VI)) Polybrominoitu bifenyyli (PBB) Polybrominoitu difenyylieetteri (PBDE) PCB- yhdisteet X O O O O O Metalliosat X O O O O O Muoviosat O O O O O O Kaiuttimet X O O O O O Kaapelit X O O O O O Tämä taulukko on laadittu SJ/T 11364 -määräysten mukaisesti. O: Ilmaisee, että tätä myrkyllistä tai vaarallista ainetta on kaikissa tästä materiaalista valmistetuissa osissa alle GB/T 26572 -raja-arvon. X: Ilmaisee, että tätä myrkyllistä tai vaarallista ainetta on vähintään yhdessä tästä materiaalista valmistetussa osassa yli GB/T 26572 -raja-arvon. Taiwan, vaarallisten aineiden rajoitustaulukko Laitteen nimi: Sub1/Sub2 Tyyppi: 431389G1 / 431389G2 Rajoitetut aineet ja niiden kemiallinen merkki Yksikkö Lyijy (Pb) Elohopea (Hg) Kadmium (Cd) Kuusiarvoinen kromi (Cr+6) Polybrominoidut bifenyylit (PBB) Polybrominoidut difenyylieetterit (PBDE) PCB- yhdisteet

Huomautus 1: ”○” merkitsee, että rajoitetun aineen prosenttiosuus ei ylitä olemassaolon viitearvon prosenttiosuutta. Huomautus 2: ”−” merkitsee, että rajoitettu aine vastaa erivapautta. Valmistuspäivä: Valmistusvuosi käy ilmi sarjanumeron kahdeksannesta numerosta. Esimerkiksi numero 0 tarkoittaa valmistusvuotta 2010 tai 2020. Maahantuoja Kiinassa: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone EU-maahantuoja: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands Meksikon maahantuoja: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. Huolto- tai maahantuojatietoja voi kysyä puhelinnumerosta +5255 (5202) 3545. Maahantuoja Taiwanissa: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Puhelinnumero: +886-2-2514 7676 Bose Corporationin pääkonttori: 1-877-230-5639 Wi-Fi on Wi-Fi Alliancen® rekisteröity tavaramerkki Bose, L1 ja SubMatch ovat Bose Corporationin tavaramerkkejä. Kaikki muut tavaramerkit ovat omistajiensa omaisuutta. Bosen yksityisyyskäytäntö on luettavissa Bosen sivustolla. © 2020 Bose Corporation. Mitään osaa tästä julkaisusta ei saa kopioida, muokata jaella tai käyttää ilman julkaisijan etukäteen antamaa kirjallista lupaa. Säilytä tiedot. Sarja- ja mallinumerot näkyvät tuotetarrassa tuotteen pohjassa. Sarjanumero: ________________________________________________________ Mallinumero: ________________________________________________________ Takuutiedot Tuotteella on rajoitettu takuu. Voit lukea tarkat takuutiedot osoitteessa global.bose.com/warranty.4 • Suomi Sub1/Sub2 Powered Bass Module • Käyttöohje

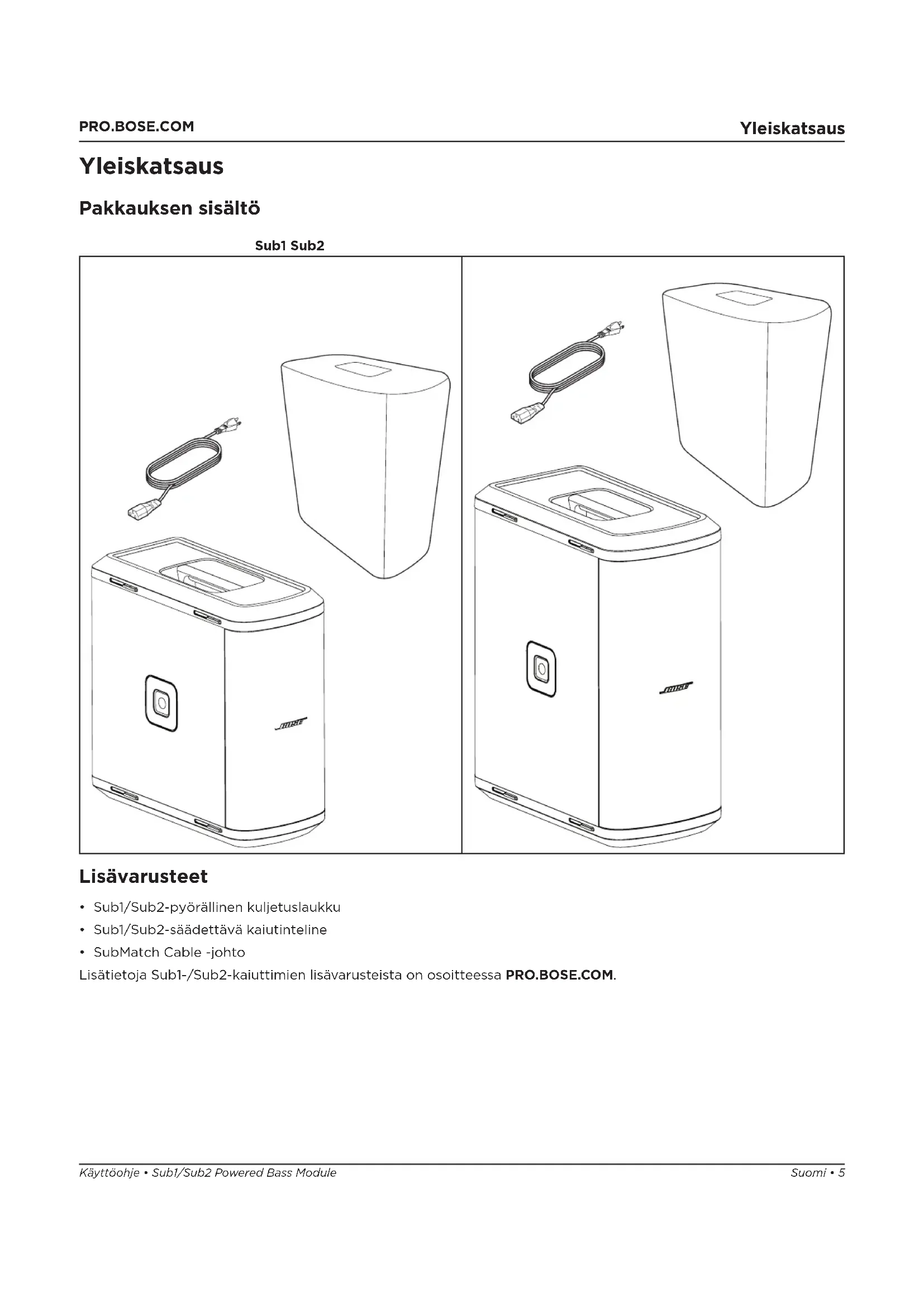

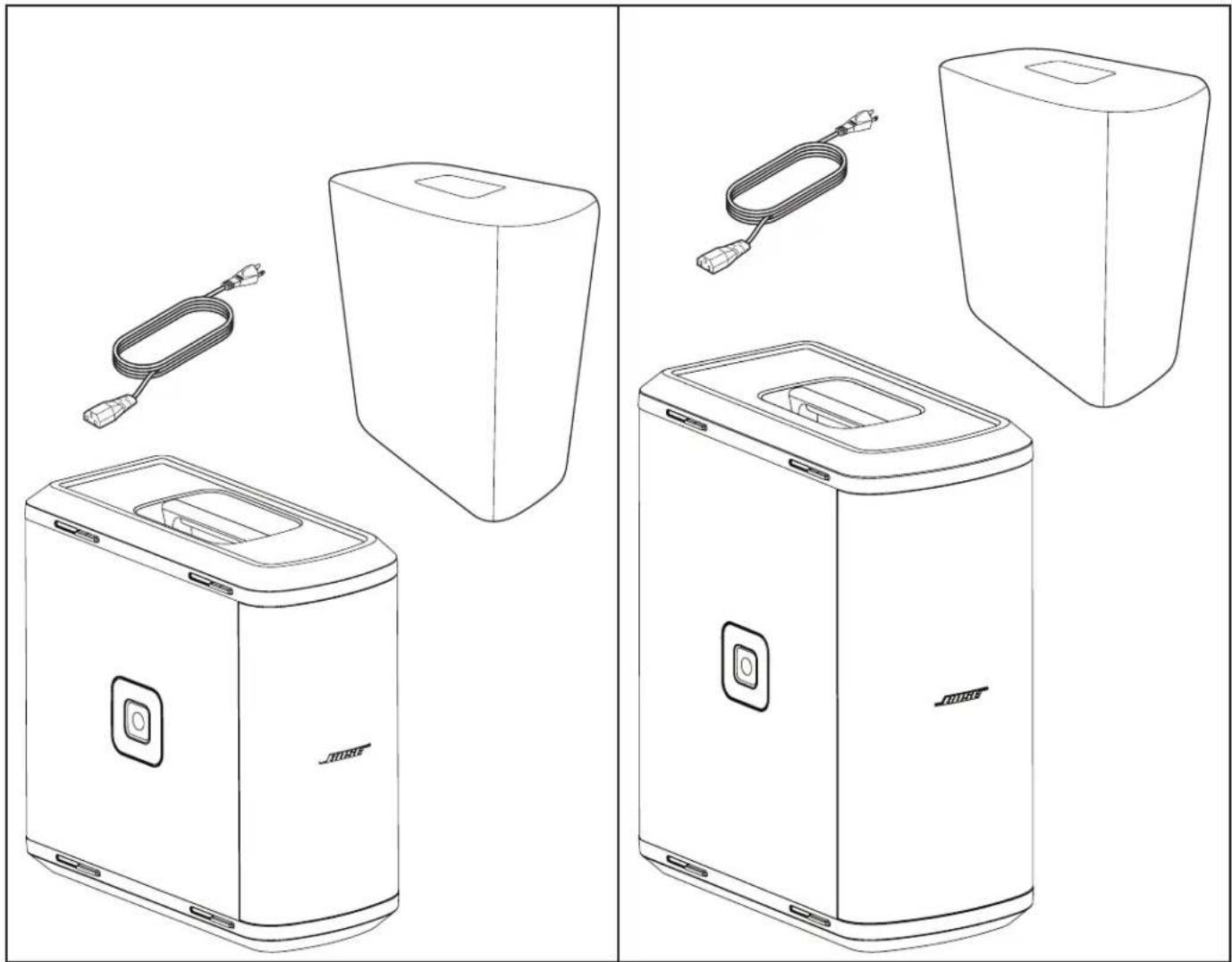

Yleiskatsaus Yleiskatsaus Pakkauksen sisältö Sub1 Sub2 Lisävarusteet

• Sub1/Sub2-pyörällinen kuljetuslaukku

• Sub1/Sub2-säädettävä kaiutinteline

• SubMatch Cable -johto Lisätietoja Sub1-/Sub2-kaiuttimien lisävarusteista on osoitteessa PRO.BOSE.COM.6 • Suomi Sub1/Sub2 Powered Bass Module • Käyttöohje

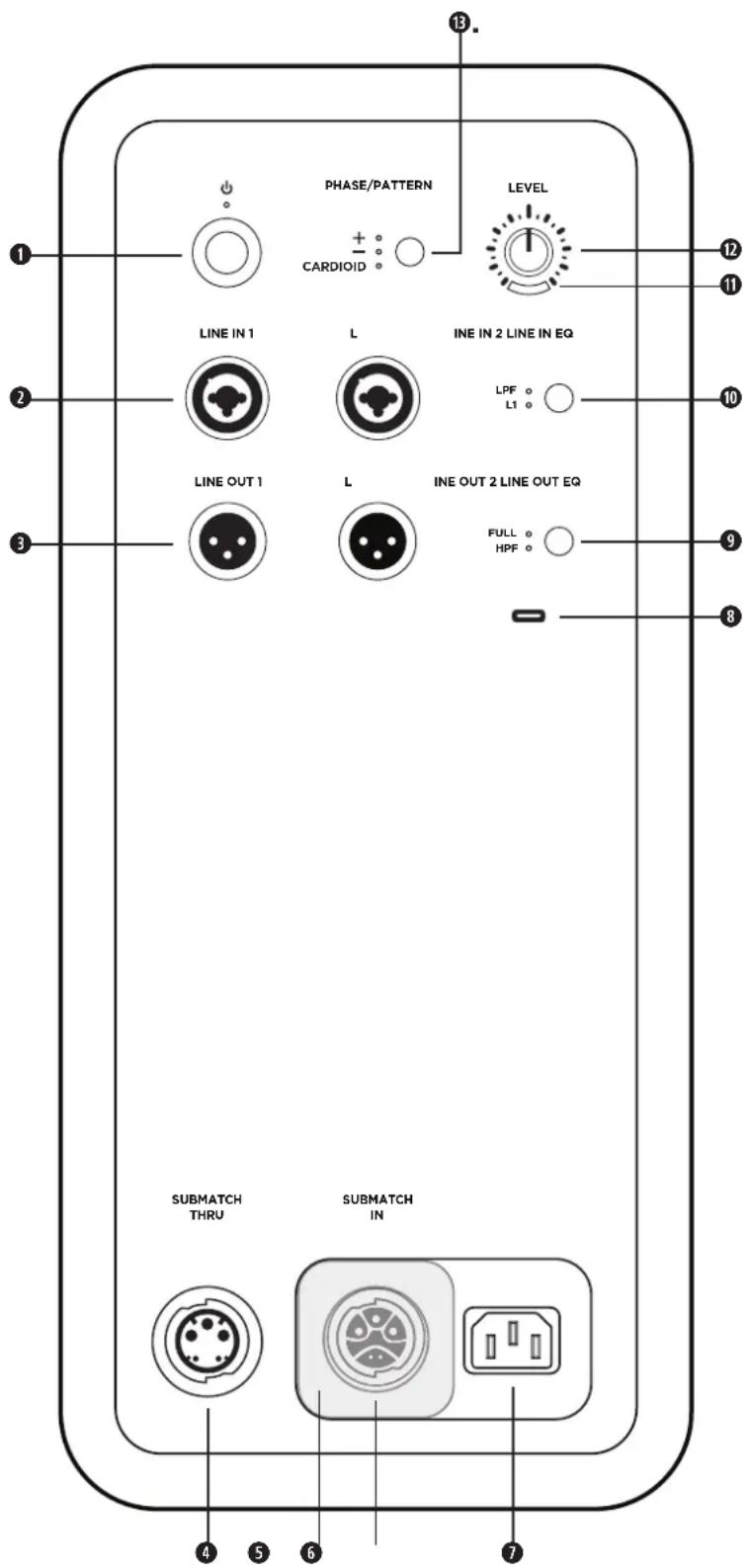

Asennus Asennus q Valmiustilapainike: Kytke Sub-kaiuttimen virta painamalla painiketta. Merkkivalo palaa valkoisena, kun kaiuttimeen on kytketty virta.w Linjatulot: Analoginen tuloliitäntä L1 Pro -järjestelmän tai muun linjatason äänilähteen liittämiseen. Liittämisessä voidaan käyttää XLR-kaapeleita, balansoituja TRS-kaapeleita ja balansoimattomia TS-kaapeleita.e Linjalähdöt: Liitä linjatason lähtöliitin toiseen kaiuttimeen XLR-kaapelilla.r SubMatch-läpisyöttö: Yhdistä toinen Sub-bassoyksikkö SubMatch-kaapelilla. Yhden L1 Pro32 -järjestelmän kautta riittää virtaa kahdelle Sub1- tai Sub2-bassoyksikölle SubMatch-liitännällä. t Virtaliitännän suoja: Estää SubMatch- liitännän ja virtaliitännän samanaikaisen käytön. Avaa haluamasi virtaliitäntä liu’uttamalla suojaa.y SubMatch-liitäntä: Yhdistä Sub-kaiutin L1Pro32 -järjestelmään SubMatch-kaapelilla. u Virtaliitäntä: IEC-virtajohdon liitäntä. i USB-liitäntä: USB-C-liitäntä laiteohjelmisto- päivityksiä ja Bosen huoltoa varten Huomautus: Tämä liitäntä ei ole yhteensopiva Thunderbolt 3 -johtojen kanssa.o Linjalähdön taajuuskorjain: Valitse linjalähtöjä käytettäessä joko täysi taajuusalue (FULL) tai monikäyttöinen ylipäästösuodin (HPF). Taajuuskorjainasetuksia voi muuttaa painamalla painiketta. Valitun asetuksen merkkivalo palaa valkoisena.a Linjatulon taajuuskorjain: Valitse linjatuloja käytettäessä joko L1 Prolle optimoitu taajuuskorjain tai monikäyttöinen alipäästösuodin (LPF). Taajuuskorjainasetuksia voi muuttaa painamalla painiketta. Valitun asetuksen merkkivalo palaa valkoisena. s Signaalin ilmaisin: Merkkivalo palaa vihreänä, kun signaali havaitaan, ja punaisena, jos signaali leikkautuu tai Sub-kaiutin rajoittaa sitä. Vähennä tason tai signaalin voimakkuutta, jotta signaali ei leikkaudu tai rajoitu.d Tasojen säätäminen: Säädä äänilähdön tasoa. Tason säätäminen ei vaikuta linjalähtöihin. L1 Pro32 -järjestelmän kanssa suositellaan käytettäväksi kello kahdentoista asentoa.f Vaihe/suuntakuvio-painike (Phase/Pattern): Muuta Sub-kaiuttimen suuntaavuutta painamalla painiketta. Valitun asetuksen merkkivalo palaa valkoisena. Painikkeella voi ottaa käyttöön myös kardioiditilan (Cardiod), kun käytössä on kaksi samanlaista Sub-yksikköä. Liitännät ja säätimet LINE IN 1LINE IN 2 LINE IN EQLINE OUT 1LINE OUT 2 LINE OUT EQPHASE/PATTERNLEVEL LPF

uSuomi • 7Käyttöohje • Sub1/Sub2 Powered Bass Module

Asennus Virran yhdistäminen Sub-kaiuttimen voi yhdistää virtalähteeseen kahdella tavalla: yhdistämällä kaiuttimen pistorasiaan tai L1 Pro32 -järjestelmään SubMatch-kaapelilla. Virtaliitännän suoja estää molempien virtalähteiden yhtäaikaisen käytön. Kaiuttimessa saa käyttää vain yhtä virtalähdettä kerrallaan. Jos yhdistät kaiuttimen suoraan pistorasiaan, liu’uta virtaliitännän suojaa vasemmalle, jolloin SubMatch-liitäntä peittyy. Jos yhdistät kaiuttimen L1 Pro32 -järjestelmään SubMatch-kaapelilla, liu’uta virtaliitännän suojaa oikealle, jolloin virtaliitäntä peittyy. VAROITUS: Älä muuta tai poista Sub1/Sub2:n virtaliitännän liu'utettavaa suojaa. Tuotteen kotelossa kulkee eristämätön ja vaarallinen jännite, joka voi aiheuttaa sähköiskun vaaran. Yhdistäminen suoraan pistorasiaan q w e 1. Liitä virtajohto virtaliitäntään.2. Liitä virtapistoke toimivaan pistorasiaan.Huomautus: Älä kytke Sub-bassoyksikköön virtaa, ennen kuin olet yhdistänyt äänilähteet. 3. Paina valmiustilapainiketta. Merkkivalo palaa valkoisena, kun kaiuttimeen on kytketty virta.8 • Suomi Sub1/Sub2 Powered Bass Module • Käyttöohje

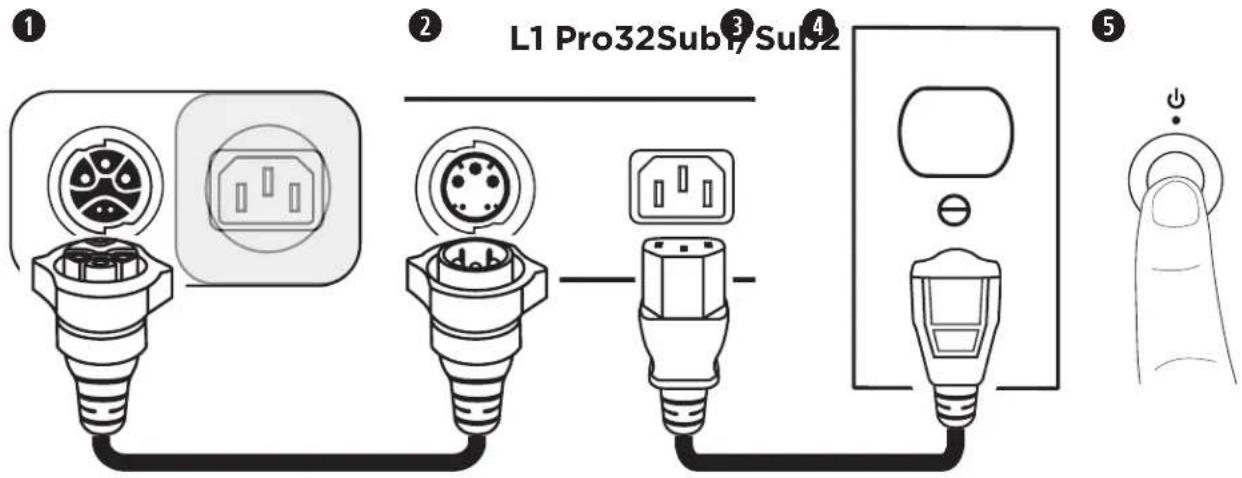

Asennus Yhdistäminen L1 Pro32 -järjestelmään SubMatch Cable -kaapelilla

1. Kytke SubMatch Cable -johto Sub1/Sub2-bassoyksikön SubMatch-tuloliitäntään.

2. Kytke SubMatch Cable -johdon toinen pää L1 Pro32 -järjestelmän SubMatch-liitäntään.

3. Kytke virtajohto L1 Pro32 -järjestelmän virtaliitäntään.

4. Liitä virtapistoke toimivaan pistorasiaan.

Huomautus: Älä kytke L1 Pro -järjestelmään tai Sub-bassoyksikköön virtaa, ennen kuin olet yhdistänyt äänilähteet.Katso lisätietoja laitteiden liittämisestä L1 Pro32 -järjestelmään L1 Pro32:n käyttöoppaasta osoitteestaPRO.BOSE.COM.

5. Paina ensin L1 Pro32:n valmiustilapainiketta ja sitten Subin valmiustilapainiketta. Merkkivalo palaa valkoisena,

kun L1 Pro -järjestelmään ja Sub-bassoyksikköön on kytketty virta. Huomautus: Bassoyksikköön voi palauttaa tehdasasetukset pitämällä valmiustilapainiketta pohjassa 10 sekunninajan.Kun L1 Pro32 -järjestelmään on kytketty kaksi bassoyksikköä SubMatch Cable -johdolla, kytke virta ensin suoraan L1Pro32 -järjestelmään kytkettyyn bassoyksikköön ja sitten toiseen bassoyksikköön. Automaattinen sammutus / virransäästö Kun Sub-bassoyksikkö on ollut neljä tuntia käyttämättä, se siirtyy Automaattinen sammutus / virransäästö -tilaan. Voit herättää bassoyksikön Automaattinen sammutus / virransäästö -tilasta painamalla valmiustilapainiketta.. Huomautus: Voit ottaa Automaattinen sammutus / virransäästö -tilan pois käytöstä pitämällä vaihe/suuntakuvio- jalinjalähdön taajuuskorjain -painikkeita pohjassa samaan aikaan 10 sekunnin ajan. Ota Automaattinen sammutus / virransäästö -tila käyttöön samalla tavalla. Automaattinen sammutus / virransäästö -tilan kytkeminen pois käytöstä kuluttaa enemmän virtaa, kun Sub-bassoyksikkö ei ole käytössä.Suomi • 9Käyttöohje • Sub1/Sub2 Powered Bass Module

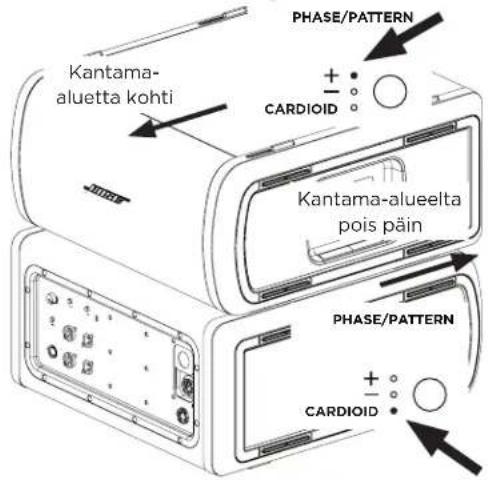

Asennus Tulot ja lähdöt Linjatulot Analoginen tuloliitäntä L1 Pro -järjestelmän tai muun linjatason äänilähteen liittämiseen. Liittämisessä voidaan käyttää XLR-kaapeleita, balansoituja TRS-kaapeleita ja balansoimattomia TS-kaapeleita. Käytä linjatuloja 1 (vasen) ja 2 (oikea), kun haluat toistaa stereoääntä. Linjalähtö Liitä linjatason lähtöliitin toiseen kaiuttimeen XLR-kaapelilla. Käytä linjalähtöjä 1 (vasen) ja 2 (oikea), kun haluat toistaa stereoääntä. Asetukset Vaihe/suuntakuvio Muuta Sub-kaiuttimen suuntaavuutta painamalla positiivisen suunnan (+) ja käänteisen suunnan (–) painikkeita. Valitun asetuksen merkkivalo palaa valkoisena. Valitse suunta käyttötarkoituksen mukaan. Kardioiditila Kardioiditilaa voi käyttää silloin, kun kahta samanlaista Sub-bassoyksikköä käytetään päällekkäin. Kardioiditila suuntaa äänienergian päällekkäisten bassoyksiköiden eteen ja vähentää yksiköiden taakse kehittyvää äänienergiaa. Valitse CARDIOID pitämällä painiketta pohjassa neljän sekunnin ajan. Valitun asetuksen merkkivalo palaa valkoisena. Voit palauttaa +-asetuksen pitämällä painiketta uudelleen pohjassa. Kardioiditilaa kannattaa käyttää vain, kun kahta samanlaista Sub-bassoyksikköä käytetään päällekkäin ja ylempi yksikkö on suunnattu kohti kantama-aluetta ja alempi yksikkö on suunnattu pois kantama-alueesta. Aseta ylemmän yksikön vaihe/suuntakuvio-asetukseksi + ja alemman asetukseksi CARDIOID. Kun muutat kardioiditilassa olevien päällekkäisten bassoyksiköiden äänentasoa, varmista, että säätötaso on sama molemmissa bassoyksiköissä. Katso alla olevasta taulukosta päällekkäisten bassoyksiköiden asento ja suuntakuviot. Päällekkäinen kardioidikokoonpano Suuntakuviot (ylhäältä) Kardioiditila pois Kardioiditila päällä PHASE/PATTERNCARDIOIDPHASE/PATTERNCARDIOIDKantama-aluetta kohtiKantama-alueelta pois päinYlempi bassoyksikköAlempi bassoyksikköYlempi bassoyksikköAlempi bassoyksikkö PHASE/PATTERNCARDIOID PHASE/PATTERNCARDIOID10 • Suomi Sub1/Sub2 Powered Bass Module • Käyttöohje

Asennus Säätötaso Muuta Sub-bassoyksikön äänilähdön tasoa. Aloita pienimmästä säätötason asetuksesta ja nosta tasoa, kunnes signaalin ilmaisin palaa vihreänä. Tason säätäminen ei vaikuta linjalähtöihin. L1 Pro32 -järjestelmän kanssa suositellaan käytettäväksi kello kahdentoista asentoa. Jos käytät kahta bassoyksikköä yhden L1 Pro -järjestelmän kanssa, säätötason kannattaa olla sama molemmissa bassoyksiköissä. Linjatulon taajuuskorjain Voit muuttaa molempien linjatulojen taajuuskorjausta painamalla linjatulon taajuuskorjaimen painiketta, kunnes haluamasi taajuuskorjausasetuksen merkkivalo palaa valkoisena. Valitse L1, jos haluat käyttää L1 Pro -tuotteille optimoitua taajuuskorjausta, tai LPF, jos haluat käyttää alipäästösuodinta. Kun Sub- bassoyksikkö on liitetty L1 Pro32 -järjestelmään SubMatch Cable -johdolla, linjatulon taajuuskorjaimen asetus on aina L1. Linjalähdön taajuuskorjain Voit muuttaa molempien linjalähtöjen taajuuskorjausta painamalla linjalähdön taajuuskorjaimen painiketta, kunnes haluamasi taajuuskorjausasetuksen merkkivalo palaa valkoisena. Valitse FULL, jos haluat käyttää täyttä taajuutta, tai HPF, jos haluat käyttää ylipäästösuodinta. Huomautus: Jos käytät Sub-bassoyksikköä S1 Pro -järjestelmän kanssa, voit ottaa S1 Prolle optimoidun taajuuskorjauksen käyttöön pitämällä linjalähdön taajuuskorjaimen painiketta pohjassa neljän sekunnin ajan. HPF-merkkivalo palaa vihreänä. Voit poistaa S1 Pron taajuuskorjaimen käytöstä pitämällä painiketta painettuna neljän sekunnin ajan. Sub1/Sub2-bassoyksikön asento VAROITUS: Älä aseta laitetta epävakaaseen paikkaan. Laite voi kaatua ja aiheuttaa loukkaantumisen. VAROITUS: Älä aseta päällekkäin enempää kuin kahta Sub-bassoyksikköä. Aseta päällekkäin vain saman mallisia Sub-bassoyksiköitä. Jos käytät bassoyksikköä vaakatasossa, voit kääntää logon oikein päin. Päällekkäistä käyttöä varten bassoyksikössä on neljä jalkaa, jotka voi lukita samanmalliseen bassoyksikköön. Kun asetat bassoyksiköitä päällekkäin vaakatasossa, varmista, että jalat lukittuvat, ennen kuin yhdistät muut lähteet tai kytket virran.

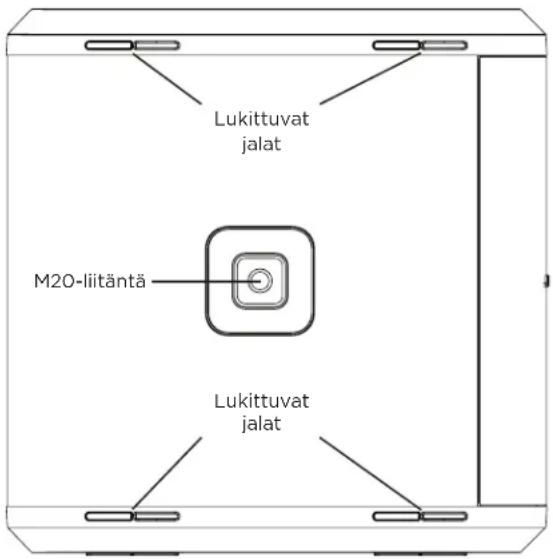

M20-liitäntäLukittuvat jalatLukittuvat jalatSuomi • 11Käyttöohje • Sub1/Sub2 Powered Bass Module

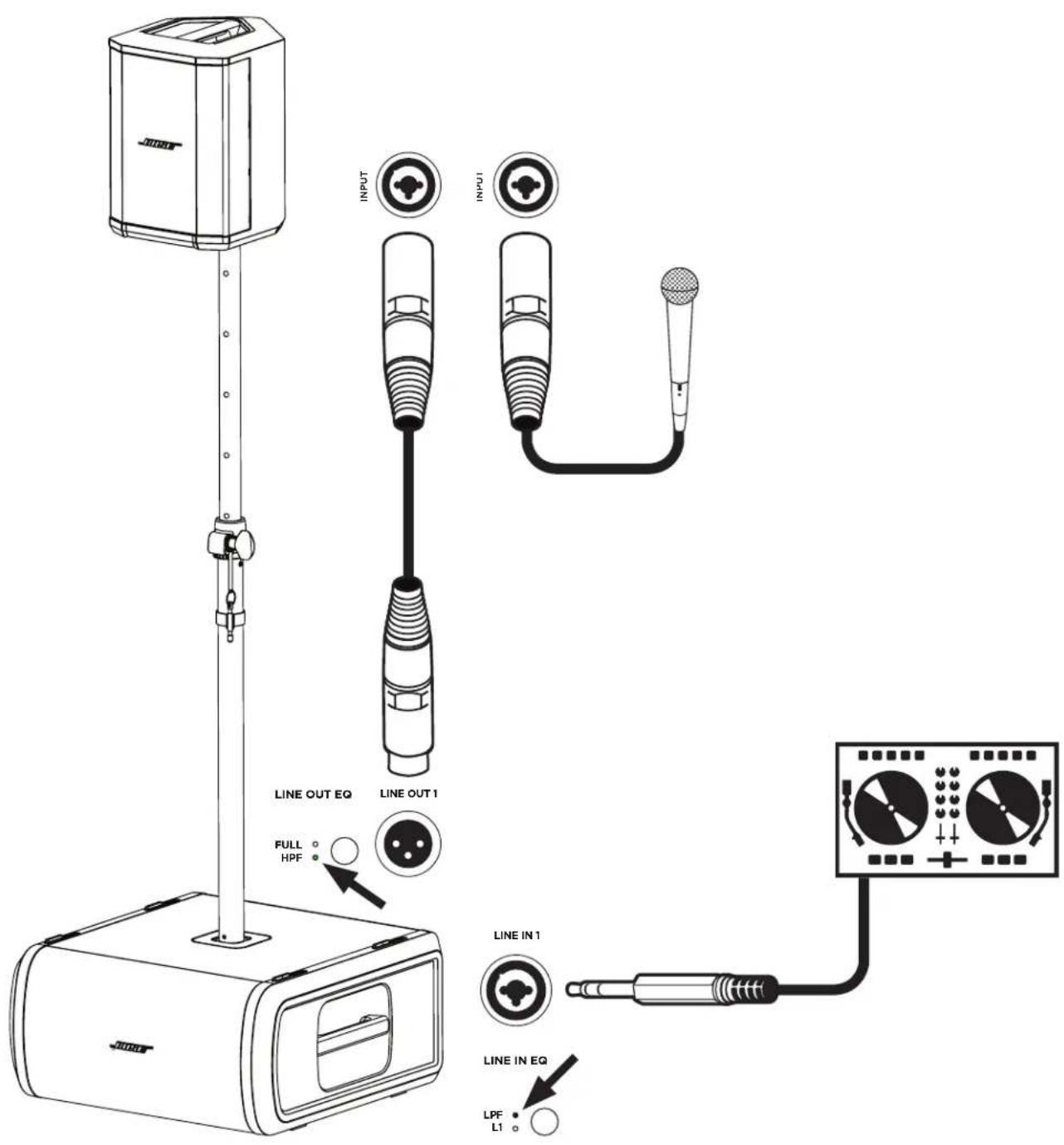

Asennus Pylväsjalustan liitännän käyttäminen S1 Pron kanssa VAROITUS: M20-pylväsjalustan kierreliitäntä Sub1- ja Sub2-tuotteissa on suunniteltu korkeintaan 1,3 metrin korkuisen jalustaa ja siihen kiinnitettyä Bose S1 Pro -järjestelmää varten. Älä käytä Sub1- tai Sub2-tuotetta yli 1,3 metrisen jalustan tai yli 7,1 kiloisen kaiuttimen kanssa. Jos pylväsjalustan ja kaiuttimen yhdistelmä ylittää joko korkeus- tai painorajoituksen tai kiinnitys on epävakaa, aiheutuu vaarallinen tilanne, joka voi johtaa loukkaantumiseen. Sub1/Sub2-bassoyksikössä on M20-pylväsjalustan kierreliitäntä. Liitäntä on yhteensopiva Bose Sub1/Sub2 Adjustable Speaker Pole -telinelisävarusteen kanssa, ja sitä voi käyttää Bose S1 Pro -järjestelmän kanssa. Katso lisätietoja Adjustable Speaker Pole -telineen käyttöoppaasta osoitteesta PRO.BOSE.COM. LINE OUT 1 INPUT INPUT

L112 • Suomi Sub1/Sub2 Powered Bass Module • Käyttöohje

Huolto ja ylläpito Huolto ja ylläpito Sub-bassoyksikön puhdistaminen Puhdista tuotteen kotelo vain pehmeällä, kuivalla liinalla. Sub-bassoyksikön säleikön voi tarvittaessa imuroida varovasti. VAROITUS: Älä käytä liuottimia, kemikaaleja tai puhdistusaineita, joissa on alkoholia, ammoniakkia tai hankausaineita. VAROITUS: Älä käytä tuotteen lähellä suihkeita ja varo, ettei aukkoihin pääse nesteitä. Vianmääritys Ongelma Toimintaohjeet Laitteeseen ei tule virtaa. • Varmista, että pistorasian virta on kytketty. Kokeile, toimiiko esimerkiksi lamppu samasta virtalähteestä tai tarkista virtalähteen toimivuus mittarilla.

• Jos bassoyksikkö saa virtansa L1 Pro32 -järjestelmästä SubMatch Cable -johdolla, varmista, että L1 Pro32:n virta on kytketty päälle eikä se ole Automaattinen sammutus / virransäästö -tilassa. Ääntä ei kuulu. • Varmista, että Sub-bassoyksikköön on kytketty virta.

• Varmista, että äänilähteesi on liitetty linjatuloon.

• Varmista, että lähteen äänenvoimakkuus on tarpeeksi suuri.

• Varmista, että Sub-bassoyksikön säätötaso on tarpeeksi suuri.

• Varmista, että Sub ei ole Automaattinen sammutus / virransäästö -tilassa. Valmiustilan merkkivalo vilkkuu punaisena (lämpövika)

• Sammuta Sub ja odota 30 minuuttia, ennen kuin käynnistät sen uudelleen.

• Siirrä Sub viileämpään paikkaan.

• Siirrä Sub paikkaan, jossa on parempi ilmanvaihto. Valmiustilan merkkivalo palaa punaisena (järjestelmävika)

• Ota yhteys Bosen asiakaspalveluun. Mene osoitteeseen worldwide.Bose.com/contact. Sub-bassoyksiköstä kuuluu kevyttä hurinaa, vaikka siihen ei ole kytketty mitään

• Tarkista mittarilla sen pistorasian toimivuus, johon Sub on kytketty.

• Jos käytät jatkojohtoa, kokeile liittää Sub suoraan virtalähteeseen. Äänilähteen ääni on vääristynyttä.

• Pienennä lähteen äänenvoimakkuutta.

• Pienennä säätötasoa.

• Kokeile toista äänilähdettä. Kaiutin hurisee äänekkäästi, kun useita yksiköitä on ketjutettuina.

• Varmista, että ketjutettujen laitteiden voimakkuutta ei ole säädetty liian suureksi.2 • Svenska Sub1/Sub2-basmoduler med strömförsörjning • Användarhandbok
