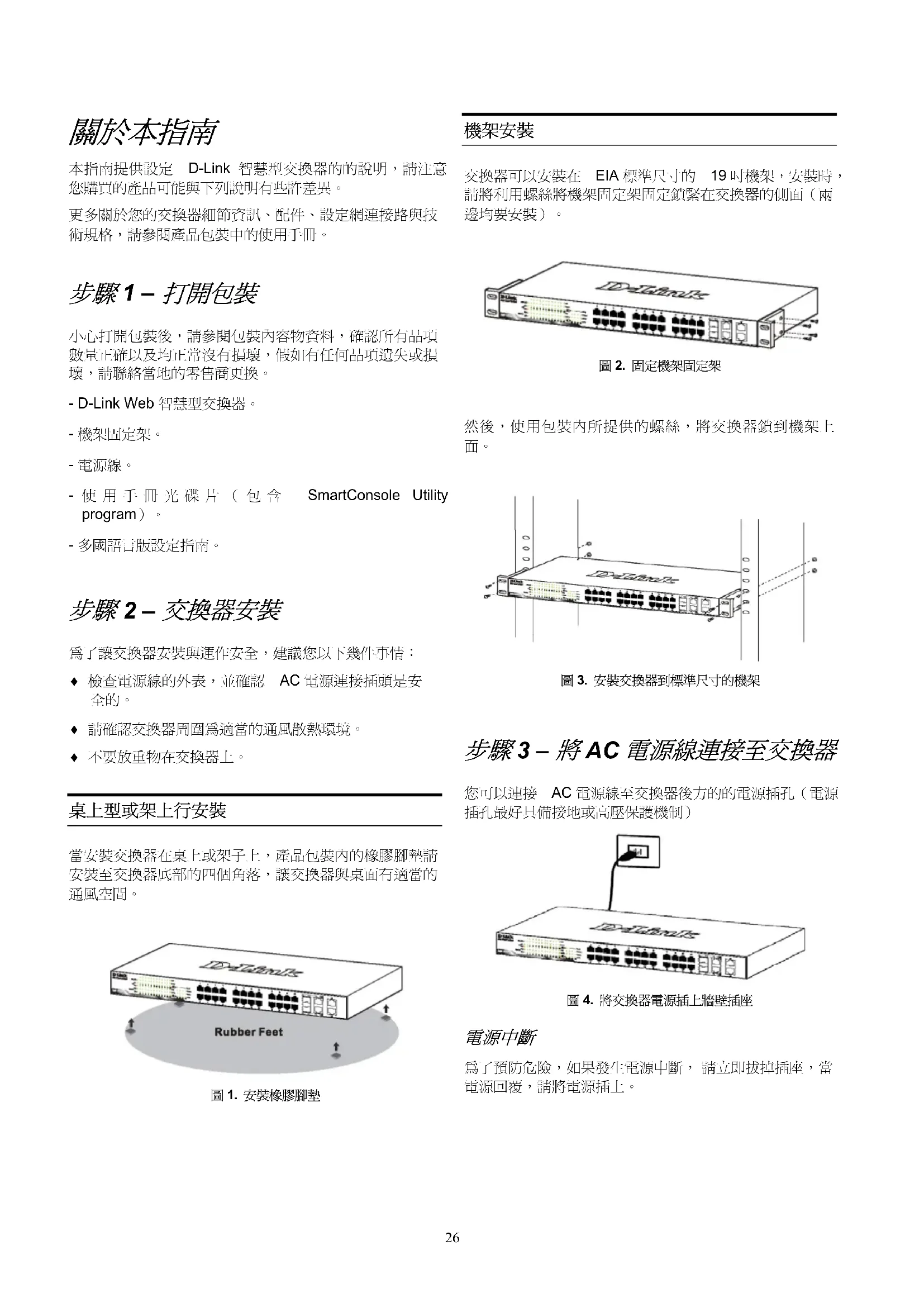

本指南提供設定 D-Link 智慧型交換器的的說明，請注意您購買的產品可能與下列說明有些許差異。 更多關於您的交換器細節資訊、配件、設定網連接路與技術規格，請參閱產品包裝中的使用手冊。

小心打開包裝後，請參閱包裝內容物資料，確認所有品項數量正確以及均正常沒有損壞，假如有任何品項遺失或損壞，請聯絡當地的零售商更換。 - D-Link Web 智慧型交換器。 - 機架固定架。 - 電源線。 - 使用手冊光碟片（包含 SmartConsole Utility program）。 - 多國語言版設定指南。

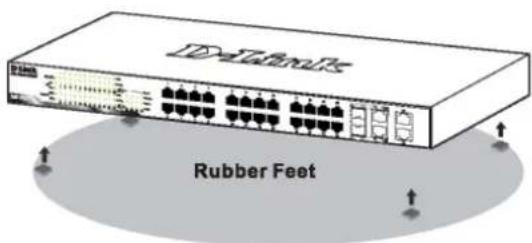

為了讓交換器安裝與運作安全，建議您以下幾件事情： ♦ 檢查電源線的外表，並確認 AC 電源連接插頭是安全的。 ♦ 請確認交換器周圍為適當的通風散熱環境。 ♦ 不要放重物在交換器上。 桌上型或架上行安裝 當安裝交換器在桌上或架子上，產品包裝內的橡膠腳墊請安裝至交換器底部的四個角落，讓交換器與桌面有適當的通風空間。

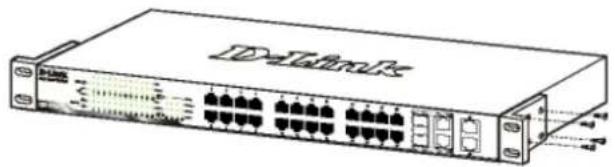

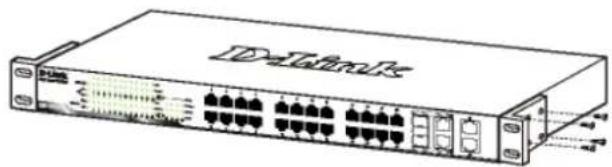

圖 1. 安裝橡膠腳墊 機架安裝 交換器可以安裝在 EIA 標準尺寸的 19 吋機架，安裝時，請將利用螺絲將機架固定架固定鎖緊在交換器的側面（兩邊均要安裝）。

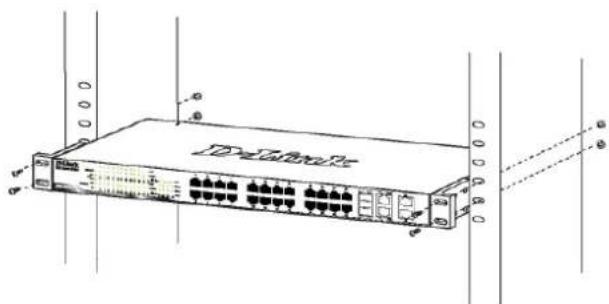

圖 2. 固定機架固定架 然後，使用包裝內所提供的螺絲，將交換器鎖到機架上面。

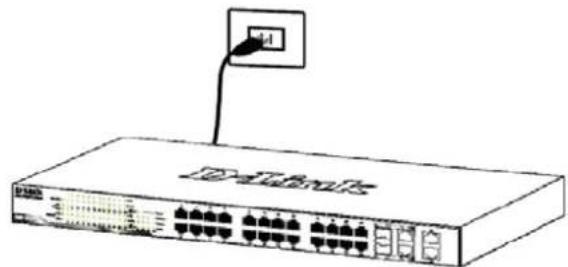

您可以連接 AC 電源線至交換器後方的的電源插孔（電源插孔最好具備接地或高壓保護機制） 圖 4. 將交換器電源插上牆壁插座

為了預防危險，如果發生電源中斷， 請立即拔掉插座，當電源回覆，請將電源插上。27

D-Link 網頁智慧型交換器可以使用 Telnet 做 in-band 管理，使用者可以選擇 Web 進行管理，也可透過瀏覽器或利用任 何電腦使用 SmartConsole Utility 管理。 假如您僅想要管理一部 D-Link Web 智慧型交換器，Web-Based Management Utility 將會是比較好的選擇，每部交 換器會取得自己的 IP 位址，可以讓 Web-Based Management Utility 或 SNMP 網路管理者或電腦在相同 的 IP 網段進行通訊溝通之用。 假如您要管理多部 Web 智慧型交換器，SmartConsole Utility 會是比較好的選擇，使用 SmartConsole Utility， 您不需要更換您電腦的 IP 位址，即可輕鬆開始進行多部智慧型交換器的初始設定，請參考接下來 Web-Based Management Utility 與 SmartConsole Utility 的詳細安 裝說明，Telnet 管理與 SNMP-Based 管理。 Web-based 管理介面 設備成功安裝後，您可以設定交換器、監控LED面板顯示 與使用Netscape Navigator （6.2或以後版本)或Microsoft

Internet Explorer（5.0或以後版本）進行圖形化統計資料 顯示。 開始 Web 設定您的交換器時，您需要以下的設備： 電腦具備提供 RJ-45 介面乙太網路卡。

使用標準網路線連接電腦網路卡與交換器前方任何網路埠。 圖 6. 連接乙太網路線

電腦必須取得與交換器相同網段的 IP 位址，始可透過乙太網路線連結登入與設定交換器，舉例來說，假如交換器的 IP 位址為 10.90.90.90，電腦的 IP 位址必須為 10.x.y.z (其中 x/y 需介於 0 ~ 254 之間，z 需介於 1 ~ 254 之間)

圖 7. 在瀏覽器輸入 IP 位址 10.90.90.90 網頁設定也可以透過 SmartConsole Utility 開啟，打開SmartConsole Utility 當出現設備列表時，雙擊該交換器，將會自動下載設定至您的瀏覽器中。 注意：交換器的 IP 位址原廠設定 值為 10.90.90.90、子網路遮罩為

255.0.0.0 與預設閘道為 0.0.0.0。

當下面的登入視窗顯示，請在密碼欄輸入輸入“admin”，接著按下 OK 至設定主視窗畫面。

在進入 Web 管理介面之前，Smart Wizard 設定精靈將導引 您快速設定功能，像是密碼設定、SNMP 設定與系統設定，假如您不想調整任何設定，點擊 Exit 離開設定精靈，進入 Web 設定管理，Smart Wizard 設定精靈的功能更詳細的功能說明，請參考手冊中的說明。 SmartConsole Utility 產品提供 SmartConsole Utility 程式，可以利用它經由電 腦搜尋與該電腦相同 L2 網段的交換器，這個工具僅支援 使用 Windows 2000、XP 與 Vista x64/86 作業系統的電 腦，安裝 SmartConsole Utility 有兩種方式，一是透過安 裝光碟片自動執行，另一種是手動安裝。

SmartConsole Utility 。28 方式 1：透過安裝光碟片自動執行 SmartConsole Utility ，請依據下面幾個步驟安裝。

1. 將 Utility 光碟片放入您電腦的光碟機中。

4. 成功安裝 SmartConsole Utility 後，您可以透過點選開

始 > 程式集 > D-Link SmartConsole Utility 開啟 Utility。

5. 您的電腦僅需要與智慧型交換器放在相同的 L2 網段

中，就可以透過 SmartConsole Utility 尋找到交換

方式 2：透過手動安裝 SmartConsole Utility ，請依據下

1. 將 Utility 光碟片放入您電腦的光碟機中。

2. 在 Windows 中點選開始，選擇執行。

3. 在執行對話框中，輸入 D:\D-Link SmartConsole

Utility\setup.exe（D:\表示您的光碟機位址），接著 點選 OK。

4. 接著可以隨著螢幕的說明繼續安裝 Utility。

6. 連接智慧型交換器至與您電腦相同的 L2 網段，使用

SmartConsole Utility 尋找智慧型交換器。 關於SmartConsole更詳細的功能，請參閱使用手冊中的 Smart Wizard文件說明。 Telnet 管理 使用者可利用您的電腦的指令提示透過 Telnet 存取交換 器，在利用電腦存取之前，您必須先確認您的電腦與交換 器中間已透過有效乙太網路線連結，然後在您的電腦上點 擊 Start > Programs > Accessories > Command Prompt，一旦 console 視窗開啟，請輸入 telnet 10.90.90.90 的指令(依據您 所設定的 IP)，與按下鍵盤上的 Enter 按鍵，您應該直接開 啟交換器的 console 視窗的 Command Line 介面，輸入預設 的帳號與密碼“admin” ，與按下鍵盤上的 Enter 按鍵

SNMP-Based 管理 您可以透過D-Link D-View或任何SNMP相容的程式管理交 換器，D-Link 網頁智慧型交換器中的SNMP功能預設是關

如果您還是遇到設定上面的問題，請參閱包裝內的使用手 冊，裡面包含非常多規則、圖表、解釋與範例，可以協助
