Tipo di prodotto	Switch Smart Web con PoE
Marca	D-Link
Modello	DES121028P
Dimensioni (circa)	440 x 200 x 44 mm
Peso (circa)	2,5 kg
Alimentazione	100-240 V AC, 50/60 Hz
Consumo elettrico (max.)	150 W
PoE (Power over Ethernet)	IEEE 802.3af/at, budget PoE 124 W
Porte di rete	24 porte RJ-45 10/100 Mbps PoE + 4 porte RJ-45 10/100/1000 Mbps
Funzioni principali	Gestione Web, SmartConsole, Telnet, SNMP; VLAN, QoS, IGMP snooping, ecc.
Ventilazione	Ventilatori integrati, prevedere uno spazio per la ventilazione
Montaggio	Supporto da tavolo o armadio 19 pollici (supporti inclusi)
Sicurezza	Password amministratore predefinita: "admin"
Manutenzione e pulizia	Scollegare prima della pulizia; utilizzare un panno asciutto, evitare liquidi
Ricambi e riparabilità	Contattare il servizio clienti D-Link; parti non specificate
Informazioni generali	Garanzia del produttore, assistenza online su support.dlink.com

Domande frequenti - DES121028P D-LINK

Come ripristinare lo switch alle impostazioni di fabbrica?

Per ripristinare, tenere premuto il pulsante Reset sul retro dello switch per circa 10 secondi. Le impostazioni di fabbrica (indirizzo IP 10.90.90.90) verranno ripristinate.

Qual è l'indirizzo IP predefinito dello switch?

L'indirizzo IP predefinito è 10.90.90.90 con una maschera di sottorete 255.0.0.0 e un gateway predefinito 0.0.0.0.

Come accedere all'interfaccia di gestione Web?

Assicurarsi che il PC sia nella stessa gamma IP dello switch (es. 10.x.y.z). Aprire un browser e digitare http://10.90.90.90. Il nome utente e la password predefiniti sono admin.

Come aggiornare il firmware dello switch?

Accedere all'interfaccia Web, andare su Maintenance > Firmware Upgrade, selezionare il file del firmware (scaricato dal sito D-Link) e fare clic su Upgrade. Non interrompere l'alimentazione durante il processo.

Cosa fare in caso di perdita della password amministratore?

Eseguire un ripristino hardware (pulsante Reset) per ripristinare le impostazioni di fabbrica, cancellando così la password. Attenzione: questo cancella anche tutta la configurazione.

Come configurare le VLAN su questo switch?

Tramite l'interfaccia Web, andare su L2 Features > VLAN. È possibile creare VLAN statiche (802.1Q) e assegnare le porte con modalità Tagged o Untagged.

Come attivare l'alimentazione PoE su una porta?

Il PoE è attivato per impostazione predefinita sulle porte 1-24. Per verificarlo, andare su PoE > Port Configuration. È possibile attivare/disattivare il PoE per porta e impostare la priorità.

Come montare lo switch in un armadio?

Fissare i supporti di montaggio forniti sui lati dello switch con le viti incluse. Inserire quindi lo switch in un armadio EIA standard da 19 pollici e avvitare i supporti alle guide dell'armadio.

Cosa fare se il LED di alimentazione non si accende?

Verificare che il cavo di alimentazione sia collegato correttamente allo switch e a una presa funzionante. Provare un'altra presa o un altro cavo. Se il problema persiste, contattare il supporto D-Link.

Dove trovare il manuale d'uso completo?

Il manuale d'uso dettagliato si trova sul CD fornito con lo switch o può essere scaricato dal sito support.dlink.com nella sezione Manuali corrispondente al modello DES121028P.

MANUALE UTENTE DES121028P D-LINK

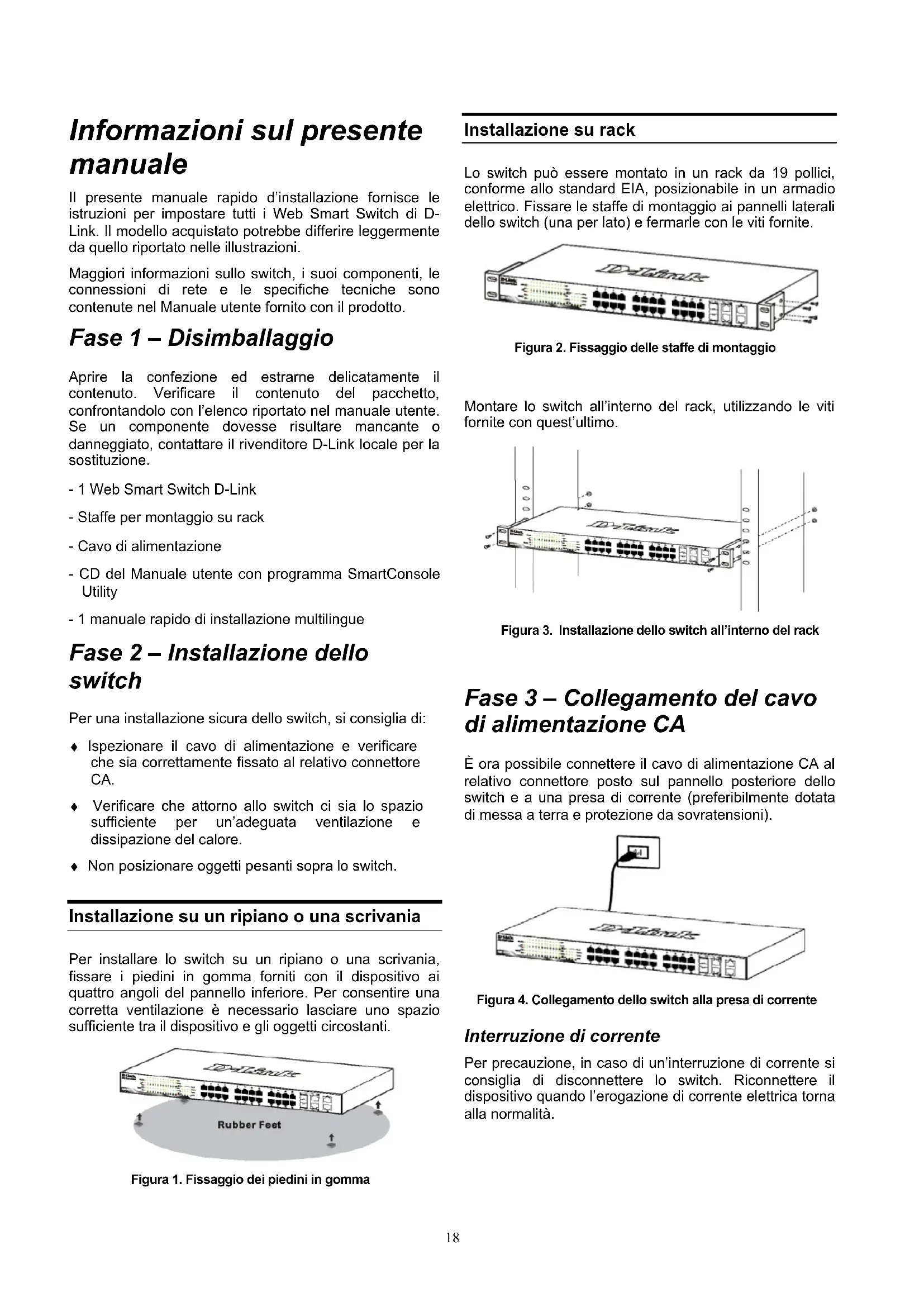

Informazioni sul presente manuale

Il presente manuale rapido d'installazione fornisce le istruzioni per impostare tutti i Web Smart Switch di D-Link. Il modello acquistato potrebbe differire leggermente da quello riportato nelle illustrazioni.

Maggiori informazioni sullo switch, i loro componenti, le connessioni di rete e le specifiche tecniche sono contente nel Manuale utente fornito con il prodotto.

Fase 1 - Disimballaggio

Aprière la confezione ed estrarne delicatamente il contentuto. Verificare il contentuto del pacchetto, confrontandolo con l'elenco riportato nel manuale utente. Se un componente dovesse risultare mancante o danneggiato, contattare il rivenditore D-Link locale per la sostituzione.

• 1 Web Smart Switch D-Link
• Staffe per montaggio su rack
• Cavo di alimentazione
• CD del Manuale utente con programma SmartConsole Utility
• 1 manuale rapido di installatione multilingue

Fase 2 - Installazione dello switch

Per una installatione sicura dello switch, si consiglia di:

Ispezionare il cavo di alimentazione e verificare che sua correttamente fissato al relative connettore CA.
Verificare che attorno allo switch ci sa lo spazio sufficiente per un'adeguata ventilazione e dissipazione del calore.
Non posizionare oggetti pesanti sopra lo switch.

Installazione su un ripiano o una scrivania

Per installare lo switch su un ripiano o una scrivania, fissare i piedini in gomma forniti con il dispositivo ai quattro angoli del pannello inferiore. Per consentire una corretta ventilazione è necessario lasciare uno spazio sufficiente tra il dispositivo e gli oggetti circostanti.

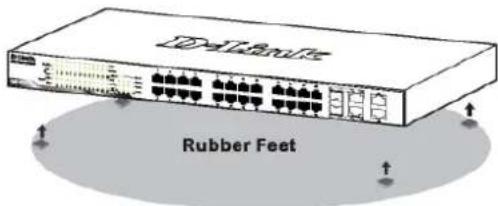

Figura 1. Fissaggio dei piedini in gomma

Installazione su rack

Lo switch più essere montato in un rack da 19 pollici, conforme allo standard EIA, posizionabile in un armadio elettrico. Fissare le staffe di montaggio ai pannelli laterali dello switch (una per lato) e fermoarle con le viti fornite.

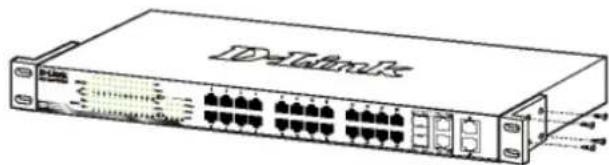

Figura 2. Fissaggio delle staffe di montaggio

Montare lo switch all'interno del rack,utilizzando le viti fornite con quest's ultimo.

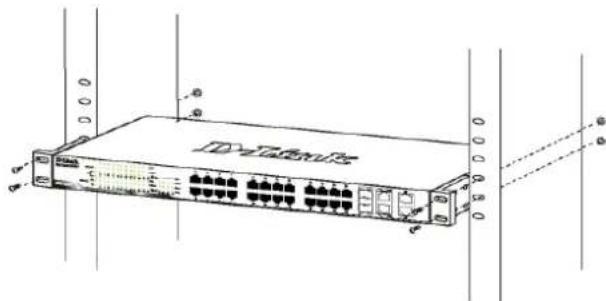

Figura 3. Installazione dello switch all'interno del rack

Fase 3 - Collegamento del cavò di alimentazione CA

È ora possibile connettere il cavo di alimentazione CA al relativo connettore posto sul pannello posteriore dello switch e a una presa di corrente (preferibilmente dotata di messa a terra e protezione da sovratensioni).

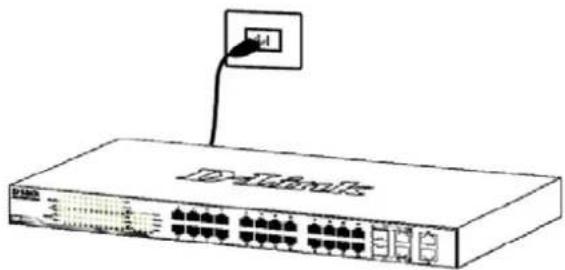

Figura 4. Collegamento dello switch alla presa di corrente

Interruzione di corrente

Per precauzione, in caso di un'interruzione di corrente si consiglia di disconnettere lo switch. Riconnettere il disposativo quando l'erogazione di corrente elettrica torna alla normalità.

Opzioni di gestione

Il switch D-Link Web Smart può essere gestito in banda utilizzando Telnet. Inoltre l'utente può scegliere la gestione basata sul Web, accessibiletramite browser web oppuretramite qualunque PC usando la SmartConsole Utility.

Per la gestione di un unico Web Smart Switch di D-Link, l'opzione migliorie è rappresentata dall'Utility di gestione basata sul web. Per consentire la comunicazione con l'Utility di gestione basata sul web o con un gestore di rete SNMP, è necessario assegnare un indirizzo IP ad agli switch. Il PC deve essere un indirizzo IP apparente alla stessa gamma di indirizzi IP dello switch.

Tuttavia, per gestire più di un Web Smart Switch di D-Link, la SmartConsole Utility rappresenta l'opzione migliorie. Utilizzato la SmartConsole Utility, non è necessario modificare l'indirizzo IP del PC e la procedura iniziale di configurazione risultata notevolmente amplificata.

Consultare le seguenti istruzioni sull'utilizzo dell'Utility di gestione basata sul web e della SmartConsole Utility, Gestione Telnet e gestione basata su SNMP.

Interfaccia di gestione basata sul Web

Al terme dell'installazione fisica, è possibile configurare lo switch, monitorare il pannello dei LED e visualizzare graficamente le statistiche utilizzando un browser come Netscape Navigator (versione 6.2 o superiore) o Microsoft Internet Explorer (versione 5.0 o superiore).

Requisiti necessari per la configurazione del dispositivo:

• PC dotato di connessione Ethernet RJ-45
  Cavo Ethernet standard

Fase 1:

Collegare il cavo Ethernet a una delle porte poste sul pannello frontale dello switch e a una porta Ethernet del PC.

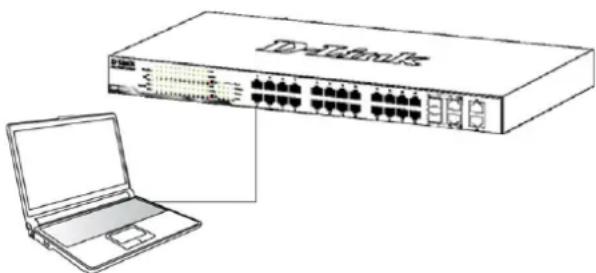

Figura 6. Connessione del cavo Ethernet

Fase 2:

Per poter effettuare l'accesso e configurare lo switch tramite una connessione Ethernet, gli indirizzi IP del PC e dello switch devono essere compresi nelle stesso intervallo. Ad esempio, se l'indirizzo IP dello switch è 10.90.90.90, l'indirizzo IP del PC deve essere 10.x.y.z (dove x/y è un numero compreso tra 0 e 254 e z è un numero compreso tra 1 e 254), quando la subnet mask deve essere 255.0.0.0.

Apriere il browser web e inserire http://10.90.90.90 (indirizzo IP di default) nel Campo indirizzo. Premere .

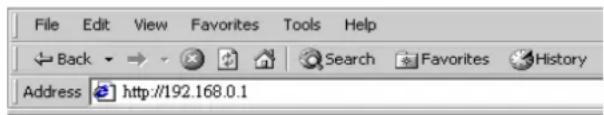

Figure 7. Inserire l'indirizzo IP 10.90.90.90 nel browser

Anche la SmartConsole Utility consente di accedere alla procedura di configurazioneattraverso il web. Aprire la SmartConsole Utility e fare doppio cli sullo switch presente nell'Elenco dispositivi. La procedura di configurazione viene automaticamente caricata nel browser web.

NOTA: L'indirizzo IP di default dello switch è 10.90.90.90 con subnet mask 255.0.0.0 e gateway di default 0.0.0.0

Fase 3:

Quando appeare la finestra di login illustrata di seguito, inserire "admin" nel Campo password. Premere OK per accedere alla finestra principale della procedura di configurazione.

Figura 8. Finestra di autenticazione dell'utente

Fase 4:

Prima di avviare la gestione basata sul Web, utilizzando la procedura guidata Smart Wizard sare possibile configurare alcune funzioni, quali

Impostazioni password, Impostazioni SNMP e Impostazioni di sistema. Nel caso non sia necessario effettuare modifiche, fare clic su Esci per uscire alla procedura guidata e avviare la gestione basata sul Web. Per informazioni dettagliate sulle funzioni della procedura guidata Smart Wizard,fare riferimento al relative capitolo introducttivo presente nel manuale dell'utente.

La SmartConsole Utility inclua nel CD di installatione è un programma che consente di individuire gli Smart Switch appartenenti al segmento di rete L2 connesso al PC. Questo strumento può essere utilizzato esclusivamente con computer dotati di sistema operativo Windows 2000, Windows XP o Windows Vista x64/86. Per l'installazione della SmartConsole Utility sono disponibili due opzioni: installatione mediante programmata autorun sul CD di installatione o installatione manuale.

Note: Rimuovere tutte le SmartConsole Utility presenti sul PC prima di installare l'ultima versione del programma.

Opzione 1: per installare la SmartConsole Utility, utilizzando il programma autorun presente sul CD di installatione, eseguire i passi descritti di seguito.

1. Inserire il CD dell'Utility nella relativa unità.
2. Il programma viene caricato automaticamente.
3. Cliccare sul pulsante "Installa la SmartConsole Utility" per avviare la procedura di installmente.
4. Al termine dell'installazione della SmartConsole Utility, è possible aprir il programma cliccando su Start > Programmi > D-Link SmartConsole Utility.
5. Connettere lo Smart Switch allo stesso segmento di rete L2 del PC e utilizzato la SmartConsole Utility per individuare il dispositorio.

Opzione 2: per installare manualmente la SmartConsole eseguire i seguenti passi.

1. Inserire il CD dell'Utility nella relativa unità.
2. Dal menu Startdel desktop di Windows, selezionare Esegui.
3. Nella finestra di dialogo Esegui, digitare D:\D-Link SmartConsole Utility\setup.exe (D:\e la lettera che rappresenta l'unità CD-Rom) eismaticare su OK.
4. Seguire le istruzioni visualizzate per installare l'utility.
5. Al terme del processo, selezionare Start > Programmi > D-Link SmartConsole Utility per aprire il programma.
6. Connettere lo Smart Switch allo stesso segmento direte L2 del PC e utilizzato la SmartConsole Utility per individuare il dispositorio.

Il capitolo Introduzione alla SmartConsole Utility del manuale utente contiene una panoramicica dettagliata delle funzioni disponibili.

Gestione Telnet

Gli utenti possono accedere al switch tramite Telnet utilizzando il prompt dei comandi del PC. Per accedervi dal proprio computer, gli utenti devono prima verificare che esista una connessione valida tra la porta Ethernet del switch e il PC, quando fareblick su Start > Programmi > Accessori > Prompt dei comandi sul computer. All'apertura della finestra relativa alla console, inseire il commando telnet 10.90.90.90 (a seconda dell'indirizzo IP configurato) e premere Invio sulla tastiera. A quello punto comparirà la schermata della console per l'Interfaccia della riga di commando del switch, inseire "admin" come nome utente e password predefiniti per il switch e premere il tasto Invio.

Gestione basata su SNMP

È possibile gestire il switch tramite D-Link D-View o qualsiasi altri programma compatible SNMP. Come impostazione predefinita, per i switch D-Link Web Smart, la funzione SNMP è disabilitata.

Informazioni aggintive

Se si verificano problemi durante la configurazione della rete, consultare il manuale utente fornito con lo switch. Il Manuale utente contiene regole, diagrammi, istruzioni ed esempi che assistono l'utente nella messa in opera della rete.

Ulteriori informazioni sono disponibili online o presso i nostri uffici elencati sul retro del manuale utente. Per maggiori informazioni marketing o sui prodotti D-Link visitare il site http://www.dlink.com.tw. Per problemi di supporto acceder e al site http://support.dlink.com.tw che vi ridirigerà al site D-Link locale più appropriato.

Notes

BeeDeHue

DaHHOe pyKoBOcTBO COdePKN T OWAorOBbIe HNCTpyKuIN DnA HAcTPOKn BcEx KOMMyTaTOpOB CepuN D-Link Web Smart. Ioxayncta, ImeTe B BVdy, YTo npNo6peTeHHa MOneB MoKeT He3HaUHTeJbHO OTnuaTbcr OT nO6paXeHHo Ha NJIIOCTpaCuaRx. 3a BoJee NoDpo6Ho INΦOpMaueNe O KOMMyTaTOpe, erO KOMNoHEHTax, NOkJIIOUeHHN K CeTu N TexHNUeCKo CneuΦnKaueNe, Noxaynta, ObaPATuTEcb K pyKOBoDcTBy NOlb3OBAteJIa, BKIOUeHHOrO B KOMnJIeKT NOCTABKN KOMMyTaTOPa.

Wae 1-PacnaKoBka

OtkpoTe Kopo6ky n aKKypaTHo DoCTaHbTe ee coedePKHMoe. IoxaIyNcTa, CBepeTecb CO CNNCKOM KOMJIeKTA NOCTABKN, PACNOIOXeHHbIM B pyKOBOCTBE NOJb3OBaTeJI. EcnN KaKo-TO n3 3TNX 3JEMeHTOB OTCYCTByET INI NOBpeXdEHN, IoxaIyNcTa, o6paTInTEcb K PpOabUy dIg 3aMeHbl.

• OДИн KOMMyTaTOP D-Link Web Smart
  -KpoHHTeINHbI JJI MOHTaKa B CTOIKy
• Hnp nTaHn
• KomnakT-DnCK c pykoBOdCTBOM NOJb3OBaTeIy vTNNToM SmartConsole
• OdHOMyIbTnA3bIuHoe pyKOBOcTB0 no 6bICTPOVCTAHOBKE

Ua2 2 - YcmaHObKa KOMMymamopa

Дя 6e3oNaCHO pa6OtB i yCTaHOBKN KOMMyTaTopa Heo6xoJMo CpeNaTb CneDyUOuNe WarN:

Bn3yaJIbHo npOBepbTe cINoBOI Ka6eJIy y6eINTecb B 6e30NaCHOCTI erO NOKluOeyHnK Pa3bEMV NITAHN NEPEMeHHORTOka
Y6eIntecb,HTO BOKpyr KOMMyTaTopa DoCTaTOHOPoCTpaHCTBa DnBBeHTINRAU
He pa3MeaIe TAgKeIbIe IIN HarpeBaIOUneecO6bekTbHa KOMMVTaTope

YcTaHOBka Ha cToI nJIn NOBepXHOCTb

Ipiu yctaHOBKe KOMMyTaTopa Ha cToI nII KAckyo-Hn6yDb NOBepxHOCTb, HEOxOIMNo pNkpeINtB K HeMy NOCTaBnIeMbIe BmEcTe C HIM pe3HOBbIe HOKKn. CamokneIOUncEra HOKKn KpeTcRaHneYCTpOInCTBa no erO yrJam. ObecneByTe DOcTaTOUHoe IpocTpaHCTBO DnA BeHTnIaCm MExdy YcTPOINCTBOM N OBeKtAmN BOKpyr Hero.

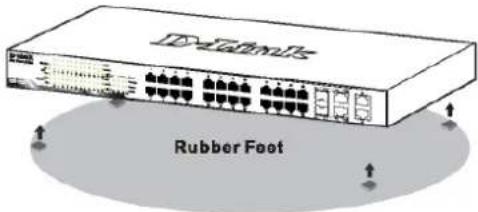

Pcyhok 1. KpeHneHne pe3nHObIx HOxEK

YctaHOBka B cToiKy

KOMMyTaOp DoNYckaeYcTaHOBky B 19-DoMBOyO cToiKy EIA, KOtopa, KaN npabIno, pa3MeuaeTcB C cepBepHOJ KOMHaTe BmecTe C DpyrIM O6OpDObAHnEM. PpHKpenTE MoTaxHbIe yroJIKN K 60KOBbIM NaHeJAM KOMMyTaTopa (No ODHOMy C KaJDOI CTOpOHbI) N 3aKpeNTe IN pPnlaRaembIM BNHTAMN.

PcyHok 2. KpenHeHne MOHTaXhIx yrOJKOB
