MANUAL DE UTILIZADOR DES121028P D-LINK

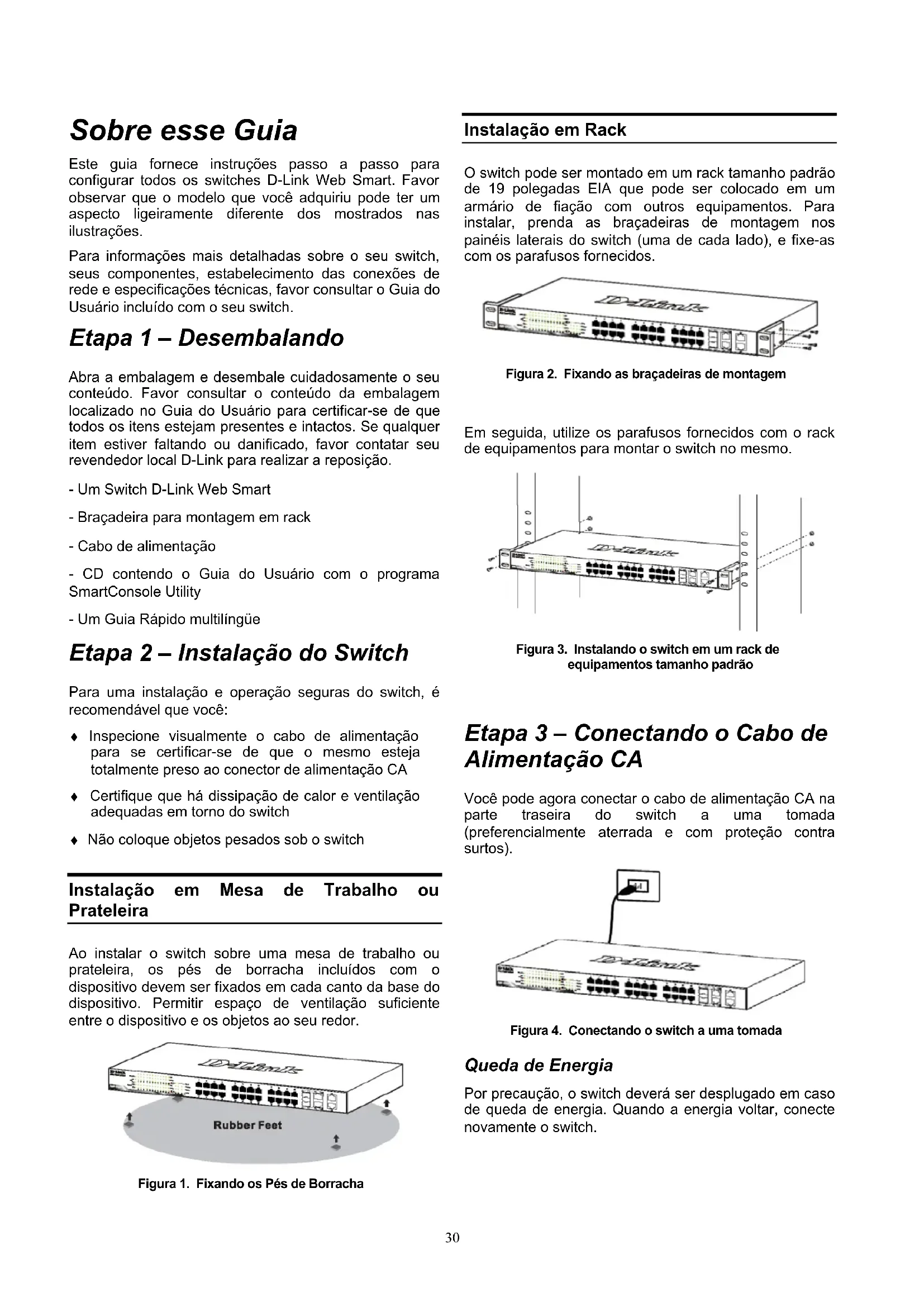

Este guia fornece instruções passo a passo para configurar todos os switches D-Link Web Smart. Favor observar que o Modelo que você adquiriu pode ter um aspecto ligeiramente diferente dosestrados nas ilustrações.

Para informações mais detalhadas sobre o seu switch, seu componentes, estabelecimento das conexões de rede e espécificações tínicas, favor consulutar o Guia do Usário incluío com o seu switch.

Etapa 1 - Desembalando

Abra a embalagem e desembale Custudosamente o seu conteudo. Favor consulutar o conteudo da embalagem localizo no Guia do Usuario para certificar-se de que todos os itens esteyam presentes e intuitos. Se qualquer item estiver faltando ou danificado, favor contatar seu revendedor local D-Link para realizar a reposicao.

• Um Switch D-Link Web Smart
• Bracadeira para montagem em rack
• Cabo de alimentação
• CD contenido o Guia do Usuario com o programa SmartConsole Utility
• Um Guia Rápido multilingüe

Etapa 2 - Instalação do Switch

Para uma instalação e operação seguras do switch, é recomendável que você:

Inspecione visualmente o cabo de alimentacao para se certificar-se de que o mesmo está totalmente preso ao conector de alimentacao CA
Certifique que ha dissipacao de calor e ventilacao adequadas em torno do switch
Naocoloqueobjectospesados sobo switch

Instalacao em Mesa de Trabalho ou Prateleira

Ao instalar o switch sobre una mesa de trabajo ou prateleira, os pés de borracha incluíos com o dispositivo devem ser fixados em cada canto da base do disposito. Permitir espoço de ventilação suficiente entre o disposito e os objetos ao seu redor.

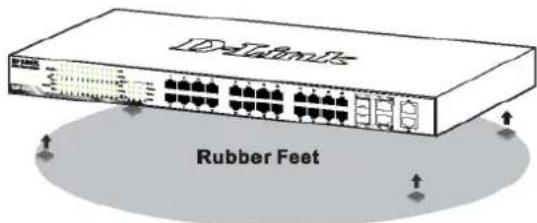

Figura 1. Fixando os Pés de Borracha

Instalacao em Rack

O switch pode ser montado em um rack tamanho padrão de 19 polegadas EIA que pode ser colocado em um armário de fiação com outros equipamentos. Para instalar, prenda as braçadeiras de montagem nos painés laterais do switch (uma de cada lado), e fixe-as com os parafusos fornecidos.

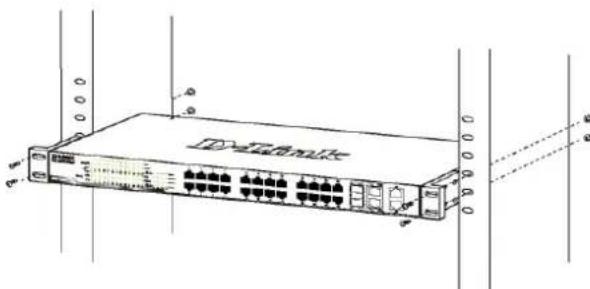

Figura 2. Fixando as braçadeiras de montagem

Em seguida, utilize os parafusos fornecidos com o rack de equipamentos para montar o switch no mesmo.

Figura 3. Instalando o switch em um rack de equipamentos tamanho padrão

Etapa 3 – Conectando o Cabo de Alimentação CA

Você pode ahora conectar o cabo de alimentação CA na parte traseira do switch a uma tomada (preferencialmente aterrada e com proteção contra surtos).

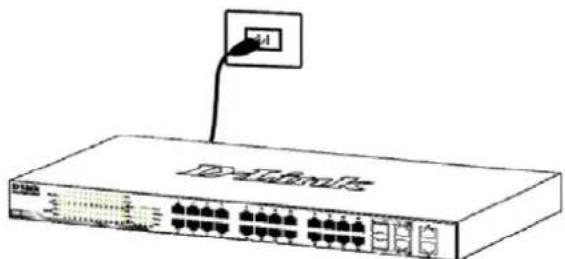

Figura 4. Conectando o switch a uma tomada

Queda de Energia

Por precaução, o switch deverá ser desplugado em caso de queda de energia. quando a energia volta, conecte novamente o switch.

Opções de Gerenciamento

O Switch Web Smart da D-Link pode ser gerenciado na banda (in-band)'utilizing-se Telnet. O usuario también pode escolher o Gerencimiento Baseado na Web, accesivel através de um navegador web ou deMASTER PC utilizingo o SmartConsole Utility.

Se você deseja gerenciar somente um Switch D-Link Web Smart, o Utilítaire de Gerenciamento Baseado na Web é a melhor opção. Cada switch deve receiveber seu propre Endereço IP, que é uso para comunicação com o Utilítaire de Gerenciamento Baseado na Web ou um gerenciador de rede SNMP, e o PCdeerá ter um endereço IP na mesma faixa do switch.

No entanto, se você deseja gerenciar multípios Switches D-Link Web Smart, o SmartConsole Utility é a melhor opção. Utilizando o SmartConsole Utility, você não precisá alterar o endereço IP do seu PC e é fácil cornerar a configuração inicial de multípios Smart Switches

Favor consultar as instruções detolvimento a seguir para o Utilário de Gerenciamento Baseado na Web e para o SmartConsole Utility, Gerenciamento Telnet e Gerenciamento baseado em SNMP.

Apos uma instalação física bem sucedida, você pode configurar o switch, monitorar o pailen de LEDs e exibir estatisticas graficamenteutilizando um navigador web, como o Netscape Navigator (versão 6.2 e superior) ou Microsoft Internet Explorer (versão 5.0 e superior).

Você necessita dos seguièntes equipments para fazer a configuraçao web do seu disposítivo:

Um PC com uma conexão Ethernet RJ-45
Um cabo Ethernet padrao

Etapa 1

Conecte o cabo Ethernet a qualquer uma das portas no pailen frontal do switch e a porta Ethernet no PC.

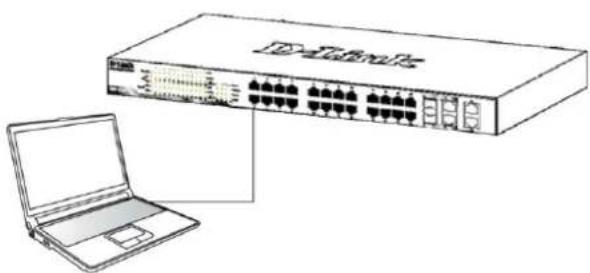

Figura 6. Connecto cabo Ethernet.

Etapa 2

Para acessar e configurar o switch via uma conexão Ethernet, o PC deve ter um endereço IP no mesmo alcance do switch. Por exemplo, se o switch tem o endereço IP 10.90.90.90, o PC deveria ter o endereço IP 10.x.y.z (onde x/y é um número entre 0 ~ 254 e z um número entre 1 ~ 254) e a máscara de subrede 255.0.0.0.

Abra o seu navelgador web e digite http://10.90.90.90 (o endereço IP padrão de fabrica) na caixa de endereços. Em seguida, pressione.

Figura 7. Digite o endereço IP 10.90.90.90 no navegador web.

A configuraçao web tambem pode ser acessada via o SmartConsole Utility. Abra o SmartConsole Utility e de um duplo clique no switch conforme ele é exibido na lista de Dispositivos. Isso vais carregar automaticamente a configuraçao web no seu navegador.

OBSERVACAO: O endereço IP padrão de fabrica do switch é 10.90.90.90 com uma mascara de sub-rede 255.0.0.0 e gateway padrão 0.0.0.0

Etapa 3

Quando a caixa de logon a seguir for exibida, digite "admin" como senha Pressione OK para entrada na janela de configuração principal.

Figura 8. Janela de autenticação do usuario.

Etapa 4

Antes de entrada no Gerencimiento Baseado na Web, o Smart Wizard vai guiá-lo para configurar rapidamente algumas funções, tais como Configurações de Senha, Configurações de SNMP, e Configurações de Sistema. Se você não planeja mudar nada, clique em Exit para sair do Assistente e entrada no de

Gerencimiento Baseado na Web. Para una análisis detyhada das funções do Smart Wizard, favor consulir a introdução ao Smart Wizard no Manual do Usuário.

O SmartConsole Utility incluindo no CD de instalacao é um programa para identifcar Smart Switches com o mesmo segmento de rede L2 conectados ao seu PC. Essa ferramenta é apenas para computadores que utilizez os sistemas operacionais Windows 2000, Windows XP e Windows Vista x64/86. Ha das opções para a instalacao do SmartConsole Utility, uma por meio do programa de execucao automatica (autorun) no CD de instalacao e a outra é a instalacao manual.

Observação: Favor certificar-se de remover qualquer SmartConsole Utility do seu PC antes de instalar a ultima versao do SmartConsole Utility.

Opção 1: Sigaisas etapas para instalar o SmartConsole Utility via o programa de execuição automatica no CD de instalacao.

1. Insira o CD do Utilário na sua Unidade de CD-ROM.
2. O programa de execção automatica sera exibido automaticamente
3. Basta能做到 no botão "Install SmartConsole Utility" e um assistente de instalação vai guiá-lo peloprocesso.
4. Após instalar com succès o SmartConsole Utility, você pode Abrir o'utilárioolicando em Iniciar > Programas > D-Link SmartConsole Utility.
5. Basta conectar o Smart Switch no mesmo segmento de rede L2 do seu PC e'utilizar o SmartConsole Utility para identificar os Smart Switches.

Opção 2: Siga as etapas para instalar o SmartConsole Utility manualmente.

1. Insira o CD do Utilário na sua Unidade de CD-ROM.
2. No menu Startárea de trabajo do Windows, selección Run.
3. Na caixa de dialogo Run, digite D:\D-Link SmartConsole Utility\setup.exe (onde D:\ representa a letra da sua unidade de CD-ROM) e clique em OK.
4. Siga as instruções naanela para instalar outilitário.
5. Ao conclusir, vá para Iniciar > Programas > D-Link SmartConsole Utility e abra o SmartConsole Utility.
6. Basta conectar o Smart Switch nno mesmo segmento de rede L2 do seu PC e'utilizar o SmartConsole Utility para identificar os Smart Switches.

Para umaanalise detalphada das funcoesdo SmartConsole,favor consultar a introducao ao SmartConsole Utility no Manual do Usuario.

Osisuarios también podercessar o switch via Telnet utilizing o Prompt de Comando do seu PC. Para acessa-lo no seu computador, osisuarios devem primeiro assegurar que uma conexao valida sera estabelecida por meio da porta Ethernet do Switch e do seu PC, e entao fazer em Iniciar >Programas Acesorios > Prompt de commando no seu computador. Uma vez que a janela do console abrir, digite o commando telnet 10.90.90.90 (dependendo do endereço IP configurado) e pressione Enter no seu teclado. Vocédeve ser direcionado para aanela do console que se abre, para a Interface de Linha de Comando do Switch. Digite "admin" para o nome de usuario padrão e senha para o Switche pressione a tecla Enter.

Gerencimiento baseado em SNMP

Você pode gerenciar o Switch como o D-Link D-View ou qualquer programa compatível com SNMP. A funcão SNMP está Desabilitada por default para os switches D-Link Web Smart.

Informações Adcionais

Se você está enfełlando problemas na configuração da sua rede, favor consulutar o Manual do Usuário fornecido com o switch. Ele contém muito mais regras, DIAGRAMAS, EXPlicações e exemplos para ajuda-lo a colocar a sua rede em operação.

Ajuda adicional está disponible por meio dos outroscretórios relacionados na parte traseira do manual do,)
usário ou on-line. Para obter maiorres informacoes sobre os produits da D-Link ou informacoes de marketing, favor visitar o website http://www.dlink.com.tw; para qualquer problema de suporte, favor visitar o website http://support.dlink.com.tw, que vai redireciona lo para o website local apropriadao da D-Link.
