réseau de niveau 2 que le PC et détectez les Smart Switches présents via l’utilitaire SmartConsole. Pour une présentation détaillée des fonctions de l’utilitaire SmartConsole, consultez la présentation qui lui est consacrée dans le Guide de l’utilisateur. Interface de gestion Telnet Vous pouvez également accéder au commutateur via Telnet au moyen d'une invite de commande du PC Pour y accéder depuis l'ordinateur, commencez par vous assurer qu'une connexion valable est établie entre le port Ethernet du commutateur et le PC, puis sur ce dernier cliquez sur Démarrer > Programmes > Accessoires > Invite de commandes. Dans la fenêtre de la console qui s'ouvre, entrez la commande telnet 10.90.90.90 (selon l'adresses IP configurée), puis appuyez sur la touche Entrée du clavier. Vous devriez alors accéder à l'écran de la console pour l'interface de ligne de commande du commutateur. Entrez « admin » comme nom d'utilisateur et mot de passe par défaut du commutateur, puis appuyez sur Entrée. Interface de gestion SNMP Vous pouvez gérer le commutateur à l'aide de D-Link D- View ou de n'importe quel programme SNMP compatible. La fonction SNMP est désactivée par défaut pour les commutateurs Web intelligents D-Link. Informations supplémentaires Si vous rencontrez des problèmes lors de la configuration du réseau, reportez-vous au Guide de l’utilisateur fourni avec le switch. Il contient un grand nombre d’instructions, de croquis, d’explications et d’exemples pour vous aider à installer votre réseau. Vous trouverez également une aide supplémentaire auprès de nos bureaux indiqués au dos du Guide de l’utilisateur ou en ligne. Pour en savoir plus sur les produits D-Link et pour toute information d’ordre marketing, visitez notre site Web à l’adresse http://www.dlink.eu. Pour une aide technique, visitez le site Web à l’adresse http://support.dlink.com.tw, qui vous redirigera vers votre site Web D-Link local.1314 Sobre esta guía Esta guía ofrece las instrucciones detalladas para configurar todos los switches Web Smart de D-Link. Tenga en cuenta que el modelo que ha comprado puede ser algo diferente al que se muestra en las ilustraciones. Si desea más información sobre el switch, sus componentes, la manera de realizar las conexiones de red o las especificaciones técnicas, consulte la Guía del usuario que se incluye con el switch. Paso 1. Desempaquetar Abra la caja y con cuidado saque el contenido. Consulte la lista de componentes en la Guía del usuario para asegurarse de que están todos los elementos y que se encuentran en perfecto estado. Si falta algún componente o ha sufrido algún daño, contacte con su distribuidor de D-Link para que se lo cambie. - Un switch Web Smart de D-Link. - Ángulo para montaje en rack. - Cable de alimentación - CD con la Guía del usuario y el programa SmartConsole. - Una Guía de iniciación multilingüe. Paso 2. Instalación del switch Para que la instalación y el funcionamiento del switch sean seguros, se recomienda que: ♦ Inspeccione visualmente el cable de alimentación para comprobar que está correctamente conectado al conector de alimentación AC. ♦ Se asegure de que, alrededor del switch, el calor se disipa correctamente y se ventila adecuadamente. ♦ No sitúa objetos pesados sobre el switch. Instalación de sobremesa o en estante Para instalar el switch sobre una mesa o en un estante, debe fijar los pies de goma que se incluyen con el dispositivo en la base del mismo, uno en cada esquina. Deje suficiente espacio entre el dispositivo y los objetos que haya alrededor para la ventilación. Figura 1. Fijar los pies de goma Instalación en rack El switch se puede montar en un rack EIA estándar de 19'', que se puede colocar en un armario de cableado junto a otros equipos. Para instalarlo, fije los ángulos de montaje en los laterales del switch (uno a cada lado)con los tornillos suministrados. Figura 2. Fijar los ángulos de montaje Luego, con los tornillos suministrados con el rack, monte el switch en el rack. Figura 3. Instalar el switch en un rack estándar Paso 3. Conexión del cable de alimentación AC Ahora puede conectar el cable de alimentación AC a la parte posterior del switch y a una toma eléctrica (preferiblemente una que disponga de toma de tierra y protector de sobretensión). Figura 4. Conectar el switch a una toma eléctrica Corte del suministro eléctrico Como precaución, en caso de corte del suministro eléctrico, el switch debería desenchufarse. Cuando se restablece el consumo eléctrico, puede volver a enchufarlo.15 Opciones de gestión El switch Web Smart de D-Link puede gestionarse a través de cualquier puerto del dispositivo usando la utilidad de gestión basada en web, o bien a través de cualquier PC usando la utilidad SmartConsole. Si quiere gestionar solo un switch Web Smart de D-Link, la mejor opción es la utilidad de gestión basada en web. Cada switch debe tener asignada su propia dirección IP, que se usa para comunicarse con la utilidad de gestión basada en web o con un gestor de red SNMP, y el PC ha de tener una dirección IP en el mismo rango que el switch. Sin embargo, si quiere gestionar varios switches Web Smart de D-Link, la mejor opción es la utilidad SmartConsole. Con la utilidad SmartConsole, no necesita cambiar la dirección IP del PC y es fácil realizar la configuración inicial de varios switches Smart. Vea las instrucciones detalladas que figuran a continuación sobre la utilidad de gestión basada en web y la utilidad SmartConsole, Gestión de Telnet y gestión basada en SNMP. Interfaz de gestión basada en web Tras haber realizado la instalación física sin problemas, puede configurar el switch, controlar el panel de indicadores LED y visualizar las estadísticas gráficamente por medio de un navegador web, como Netscape Navigator (versión 6.2 o superior) o Microsoft

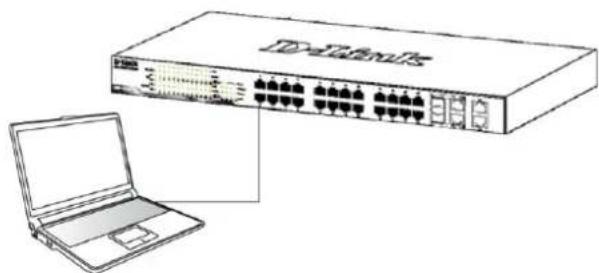

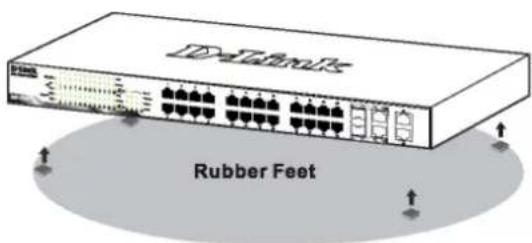

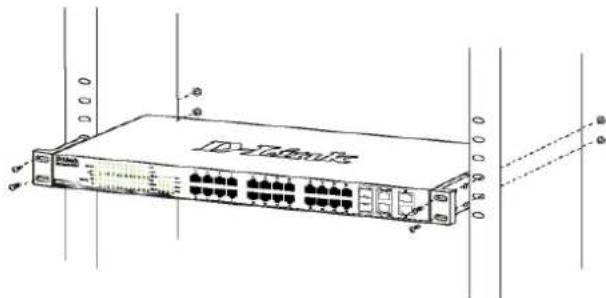

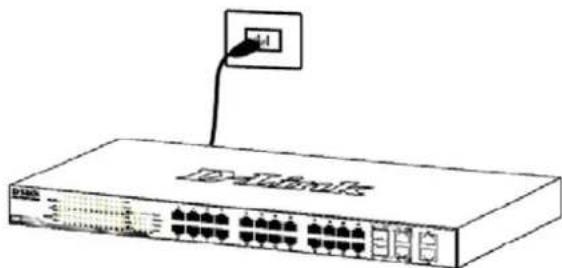

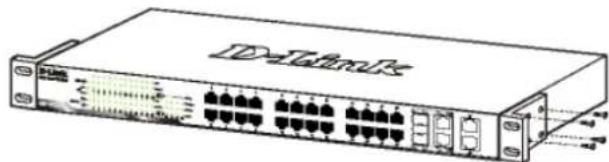

Internet Explorer (versión 5.0 o superior). Para realizar la configuración web del dispositivo, necesita el equipo siguiente: Un PC con una conexión Ethernet RJ-45. Un cable Ethernet estándar. Paso 1 Conecte el cable Ethernet a cualquiera de los puertos del panel delantero del switch y al puerto Ethernet del PC. Figura 6. Conectar el cable Ethernet Paso 2 Para iniciar sesión y configurar el switch a través de una conexión Ethernet, el PC debe tener una dirección IP en el mismo rango que el switch. Por ejemplo, si el switch tiene una dirección IP de 10.90.90.90, el PC debe tener una dirección IP de 10.x.y.z (donde x/y es un número entre 0 y 254 y z es un número entre 1 y 254), y una máscara de subred de 255.0.0.0. Abra el navegador web y escriba http://10.90.90.90 (la dirección IP por defecto) en el campo de direcciones. Luego pulse <Intro>.

Figura 7. Introducir la dirección IP 10.90.90.90 en el navegador web A la configuración web también se puede acceder a través de la utilidad SmartConsole. Abra la utilidad SmartConsole y haga doble clic sobre el switch, que figura en la lista de dispositivos. De este modo, se cargará la configuración web en el navegador web. NOTA: La dirección IP por defecto del switch es

10.90.90.90, con una máscara

de subred de 255.0.0.0 y un gateway por defecto de 0.0.0.0 Paso 3 Cuando aparezca la siguiente caja de entrada al sistema, escriba «admin» en el campo contraseña. Pulse OK para entrar en la ventana principal de configuración.

Figura 8. Ventana de autentificación del usuario Paso 4 Antes de acceder a la gestión basada en web, el Asistente inteligente le guiará para configurar rápidamente algunas funciones como Parámetros de contraseña, Parámetros de SNMP y Parámetros del sistema. Si no tiene previsto cambiar nada, haga clic en16 Salir para salir del asistente y entrar en la gestión basada en web. Para ver detalladamente las funciones del Asistente inteligente, consulte la introducción al Asistente inteligente en el manual de usuario.

Utilidad SmartConsole La utilidad SmartConsole incluida en el CD de instalación es un programa para detectar switches con el mismo segmento de red L2 conectados a su PC. Esta herramienta es solo para ordenadores con los sistemas operativos Windows 2000, Windows XP, y Windows Vista x64/86. Para la instalación de la utilidad SmartConsole se dispone de dos opciones: a través del programa autorun del CD de instalación, o bien del manual de instalación. Nota: Asegúrese de que ha eliminado cualquier utilidad SmartConsole que pudiera haber en su PC antes de instalar la última versión de la utilidad SmartConsole. Opción 1: Siga estos pasos para instalar la utilidad SmartConsole a través del programa autorun del CD de instalación.

1. Introduzca el CD de la utilidad en la unidad de CD-

2. El programa autorun se abrirá automáticamente.

3. Haga clic en el botón «Instalar utilidad

SmartConsole» y un asistente de instalación lo guiará a lo largo del proceso.

4. Tras haber instalado correctamente la utilidad

SmartConsole, abra la utilidad haciendo clic en Inicio > Programas > D-Link SmartConsole Utility.

5. Conecte el switch Smart Switch al mismo segmento

de red L2 de su PC y use la utilidad SmartConsole para detectar los switches Smart. Opción 2: Siga estos pasos para instalar la utilidad SmartConsole manualmente.

1. Introduzca el CD de la utilidad en la unidad de CD-

2. En el menú Inicio

del escritorio de Windows, elija Ejecutar.

3. En el cuadro de diálogo Ejecutar, escriba «D:\D-

Link SmartConsole Utility\setup.exe» (donde D:\ representa la letra de la unidad de su CD-ROM) y haga clic en OK.

4. Siga las instrucciones que aparecen en la pantalla

para instalar la utilidad.

5. Tras completarlo, vaya a

Inicio > Programas > D- Link SmartConsole Utility y abra la utilidad SmartConsole.

6. Conecte el switch Smart Switch al mismo segmento
