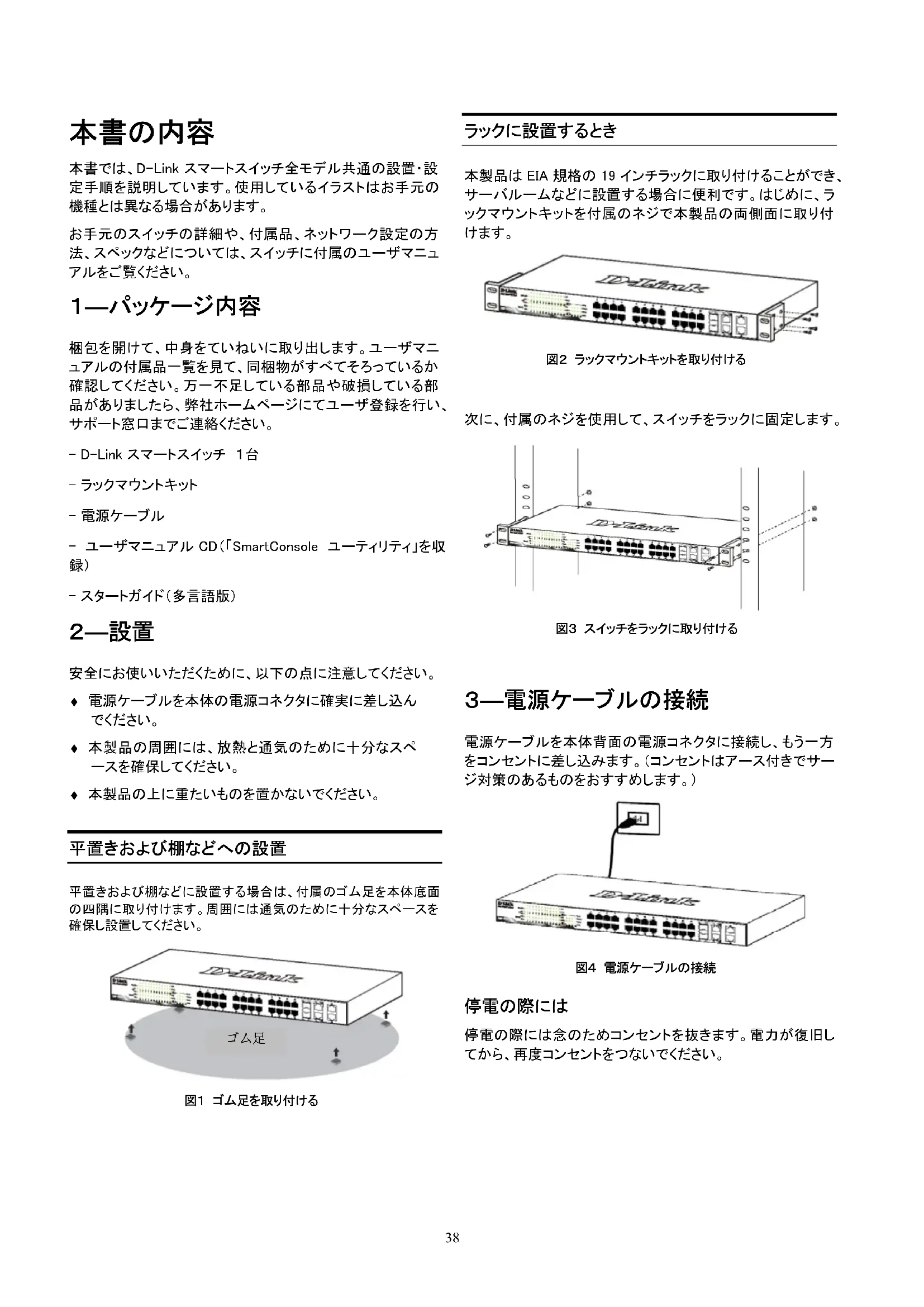

本書では、D-Link スマートスイッチ全モデル共通の設置・設 定手順を説明しています。使用しているイラストはお手元の 機種とは異なる場合があります。 お手元のスイッチの詳細や、付属品、ネットワーク設定の方 法、スペックなどについては、スイッチに付属のユーザマニュ

梱包を開けて、中身をていねいに取り出します。ユーザマニ ュアルの付属品一覧を見て、同梱物がすべてそろっているか 確認してください。万一不足している部品や破損している部 品がありましたら、弊社ホームページにてユーザ登録を行い、 サポート窓口までご連絡ください。 - D-Link スマートスイッチ １台 - ラックマウントキット

- ユーザマニュアル CD（「SmartConsole ユーティリティ」を収

安全にお使いいただくために、以下の点に注意してください。 ♦ 電源ケーブルを本体の電源コネクタに確実に差し込ん

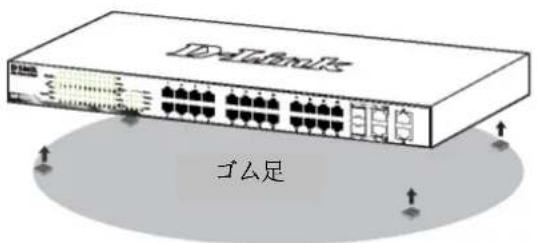

♦ 本製品の周囲には、放熱と通気のために十分なスペ ースを確保してください。 ♦ 本製品の上に重たいものを置かないでください。 平置きおよび棚などへの設置 平置きおよび棚などに設置する場合は、付属のゴム足を本体底面 の四隅に取り付けます。周囲には通気のために十分なスペースを 確保し設置してください。

本製品は EIA 規格の 19 インチラックに取り付けることができ、 サーバルームなどに設置する場合に便利です。はじめに、ラ ックマウントキットを付属のネジで本製品の両側面に取り付

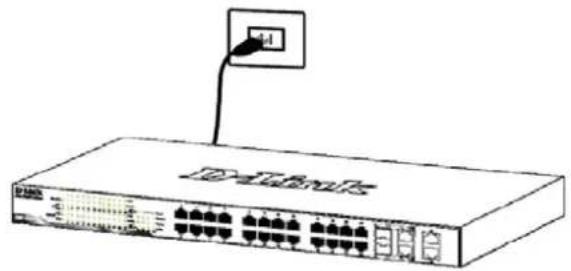

図２ ラックマウントキットを取り付ける 次に、付属のネジを使用して、スイッチをラックに固定します。 図３ スイッチをラックに取り付ける ３―電源ケーブルの接続 電源ケーブルを本体背面の電源コネクタに接続し、もう一方 をコンセントに差し込みます。（コンセントはアース付きでサー ジ対策のあるものをおすすめします。） 図４ 電源ケーブルの接続

停電の際には念のためコンセントを抜きます。電力が復旧し てから、再度コンセントをつないでください。

D-Link Web スマートスイッチは Telnet を使ったインバン ドでの設定管理が可能です。また、ブラウザや 「SmartConsole Utility」を使った Web ベースでも管理を行

管理する D-Link スマートスイッチが１台の場合は、Web ベース管理ユーティリティをおすすめします。Web ベー ス管理ユーティリティまたはその他の SNMP ネットワー ク管理ツールと本製品の通信用に、本製品に固有の IP ア ドレスを割り当てます。また、設定用コンピュータの IP アドレスは、本製品と同じ IP ネットワークに設定する必

複数の D-Link スマートスイッチを管理したい場合は、 SmartConsole ユーティリティの使用をおすすめします。 SmartConsole ユーティリティを使えば、コンピュータの IP アドレスを変更する必要はありません。複数のスマー トスイッチの初期設定も簡単に行えます。 ユーティリティのインストールの詳細については、以下 をご覧ください。Telnet 管理と SNMP 管理。

Web ベース管理インターフェイス Webブラウザを使って、スイッチの設定、ステータスLEDのモ ニタリング、統計情報のグラフ表示などができます。使用可 能なブラウザは、Netscape Navigator（バージョン6.2以降）や Microsoft

Internet Explorer（バージョン5.0以降）などです。 ウェブブラウザを使ったスイッチの設定には、以下のものが

イーサネットポート（RJ-45）を持つコンピュータ 標準的なイーサネットケーブル

イーサネットケーブルを使って、スイッチ前面のいずれかのポ ートとコンピュータのイーサネットポートを接続します。 図６ イーサネットケーブルの接続

イーサネット接続経由でスイッチへのログインや設定を 行なうには、PC はスイッチと同じ範囲内の IP アドレス を所有している必要があります。スイッチが 10.90.90.90 の IP アドレスを所有している場合、PC は 10.x.y.z（x 及 び y は 0～254、z は 1～254 の値）でサブネットマスクは

255.0.0.0 である必要があります。

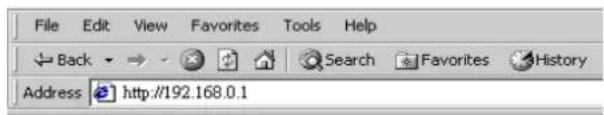

Web ブラウザを起動し、アドレス欄に「http://10.90.90.90」（初 期設定の IP アドレス）と入力し、Enter キーを押します。

図７ Web ブラウザ上で IP アドレス「10.90.90.90」を入力 SmartConsole ユーティリティを使って Web 設定画面を開くこ ともできます。SmartConsole ユーティリティを開いて、 「Device List」からスイッチ名をダブルクリックすると、ブラウ ザ上にウェブ設定画面が表示されます。 初期設定値は以下の通りです。 IP アドレス：10.90.90.90 サブネットマスク：255.0.0.0 ゲートウェイ：0.0.0.0

以下のようなログインダイアログが表示されたら、 「Password」に「admin」と入力します。「OK」ボタン をクリックするとメイン設定画面が表示されます。

Web ベースでの管理の前に Smart Wizard でパスワードや SNMP、システムなどの設定ができます。初期設定を変更し ない場合、Exit をクリックして Smart Wizard を終了し、Web ベ ース管理を開始してください。Smart Wizard での機能設定の 詳細については、ユーザマニュアルを参照してください。40 SmartConsole ユーティリティ インストール CD に収録されている「SmartConsole ユー ティリティ」は、設定用コンピュータが接続されている レイヤ２ネットワークセグメント内のスマートスイッチ を検出します。このユーティリティが動作する OS は、 Windows 2000、Windows XP、Windows Vista x64/86 です。 SmartConsole ユーティリティのインストール方法には、 インストール CD のオートランを利用する方法と、手動 インストールの二通りがあります。 注意：古いバージョンの SmartConsole ユーティリティ がインストールされている場合は、必ず古いバージョン をアンインストールしてから最新版をインストールして

１：インストール CD のオートランを利用したインスト

1. インストール CD をコンピュータの CD-ROM ドライ

2. オートランが自動的にスタートします。

3. 「Install SmartConsole Utility」ボタンをクリックする

インストールウィザードの指示に従ってインストー

4. インストールが完了したら、「スタート」メニュー

の 「すべてのプログラム」から「 D-Link SmartConsole Utility」をクリックし、SmartConsole ユーティリティを起動します。

5. スマートスイッチを設定用コンピュータと同じレイ

ヤ２ネットワークセグメントに接続し、 SmartConsole ユーティリティを使ってスマートスイ ッチを検出してください。

1. インストール CD をコンピュータの CD-ROM ドラ

2. Windows の「スタート」メニューから、「ファイル

Utility\setup.exe（「D:」の部分はご使用の CD-ROM ドライブ名を指定してください）」と入力し、 「OK」をクリックする

4. 画面の指示に従ってユーティリティをインストー

5. インストールが完了したら、「スタート」メニュ

ーの「すべてのプログラム」から「D-Link SmartConsole Utility」をクリックして SmartConsole ユーティリティを起動します。

6. スマートスイッチを設定用コンピュータと同じレ

イヤ２ネットワークセグメントに接続し、 SmartConsole ユーティリティを使ってスマートス イッチを検出してください。 SmartConsole ユーティリティの詳細については、ユーザ マニュアルの SmartConsole ユーティリティのページを

Telnet 管理 コンピュータのコマンドプロンプトを使用して、Telnet 経由でス イッチにアクセスすることができます。コンピュータからのアク セスにはイーサネット経由でのスイッチとの接続が必要です。 「スタート > プログラム > アクセサリ」から「コマンドプロンプ ト」をクリックしてください。コンソール画面から telnet

10.90.90.90（IP アドレス）を入力、Enter を押します。コマンドラ

インインターフェイス（CLI）のコンソール画面が直接開かれま す。ユーザ名（admin）とパスワードを入力して Enter を押しま

SNMP 管理 「D-View」やSNMP対応プログラムでも管理することができま す。SNMP機能の初期値はDisabled（無効）です。 製品に関するお問い合わせについて ネットワークの設定について不明な点がある場合は、本製品 に付属のユーザマニュアルをご覧ください。ネットワークを稼 動させるためのアドバイス、図解、説明、事例などがより詳し

さらにサポートが必要な場合は、下記事項をご確認のうえ、 事前にユーザ登録を行い弊社サポート窓口へお問い合わせ

1.ユーザマニュアルを再度ご確認ください。 2.弊社ホームページにてサポート情報をご確認ください。 3.ダウンロードサービスをご利用ください。 ・ダウンロードサービスをご利用になるためには必ずユーザ登録が必要です ・最新情報は弊社ホームページにてご確認ください。 http://www.dlink-jp.com/4142
