PANDUAN PENGGUNA DES121028P D-LINK

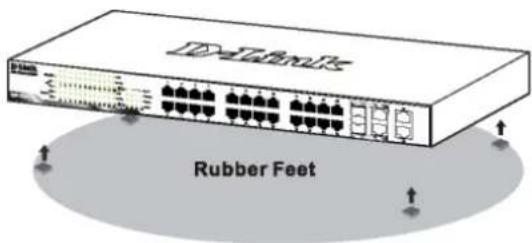

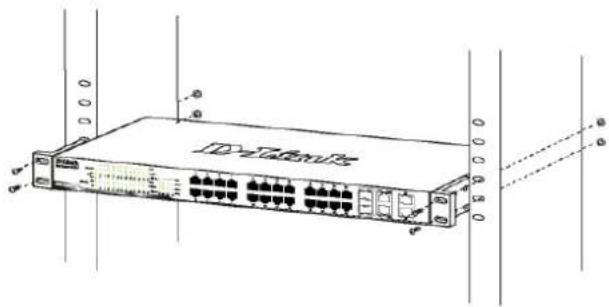

Gambar 1. Memasang kaki karet Pemasangan pada Rak Switch dapat dipasang pada rak dengan ukuran standar EIA 19 inci, dimana dapat ditempatkan pada ruang komunikasi/server dengan perangkat lainnya. Untuk memasang pada rack, pasang braket pada bagian samping switch (satu braket di setiap sisi) dan kencangkan dengan sekrup yang tersedia dalam paket penjualan. Gambar 2. Memasang Braket Kemudian, gunakan sekrup yang terdapat dalam penjualan rak untuk memasang switch ke rak. Gambar 3. Memasang switch ke rak dengan ukuran standar

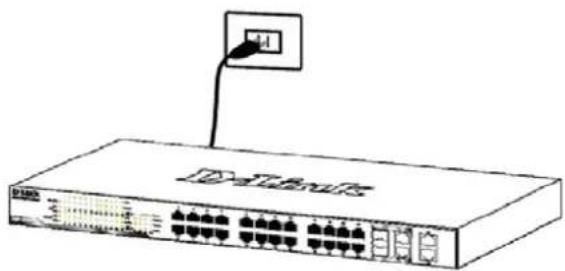

Langkah 3: Colokkan kabel power AC Sekarang anda dapat menghubungkan kabel power AC ke port power dibelakang switch ke colokan listrik. (Direkomendasikan peralatan sudah di grounded dan dilengkapi dengan pelindung terhadap lonjakan listrik). Gambar 4. Mencolokkan switch ke colokan listrik Pemadaman Listrik Sebagai tindakan pencegahan, kabel power harus dicabut jika terjadi pemadaman listrik. Ketika listrik kembali menyala, anda dapat kembali menghubungkan switch ke listrik.35 Pilihan Pengaturan D-Link Web Smart Switch dapat diatur secara in-band menggunakan Telnet. Pengguna juga dapat memilih Web-based Management, yang dapat diakses melalui sebuah browser web atau dari PC mana saja melalui SmartConsole Utility. Jika anda hanya ingin mengatur hanya satu unit D-Link Web Smart Switch maka Pengaturan Berbasiskan Web merupakan pilihan terbaik. Setiap switch harus mempunyai alamat IP sendiri, yang digunakan untuk berkomunikasi dengan Pengaturan Berbasiskan Web atau dengan sebuah program SNMP network manager dan PC harus mempunyai alamat IP dari blok yang sama dengan switch. Namun, bila anda ingin mengatur beberapa D-Link Web Smart Switches, maka SmartConsole Utility adalah pilihan yang terbaik. Menggunakan SmartConsole Utility, anda tidak perlu mengganti alamat IP dari PC anda dan akan menjadi sangat mudah untuk melakukan pengaturan awal pada beberapa Smart Switches. Silahkan mengacu pada instruksi pemasangan untuk Pengaturan Berbasiskan Web dan SmartConsole Utility berikut ini, Pengaturan Telnet dan Pengaturan Berbasiskan SNMP. Antar Muka Pengaturan Berbasiskan Web Setelah pemasangan secara fisik selesai dilakukan, anda dapat mengatur switch, me-monitor lampu LED dan menampilkan gambar statistik menggunakan web browser seperti Netscape Navigator (versi 6.2 atau lebih tinggi) atau Microsoft® Internet Explorer (versi 5.0 atau lebih tinggi) Anda membutuhkan perangkat berikut untuk memulai mengatur perangkat anda melalui web : Sebuah PC dengan koneksi ethernet RJ-45 Sebuah kabel Ethernet standar Langkah 1 : Hubungkan kabel Ethernet dari port mana saja pada bagian depan switch ke port Ethernet pada PC. Gambar 6. Kabel Ethernet yang sudah terhubung Langkah 2 : Dalam rangka untuk login dan mengatur switch melalui koneksi Ethernet, PC harus mempunyai sebuah alamat IP yang berada dalam jangkauan yang sama. Sebagai contoh, jika switch mempunyai sebuah alamat IP

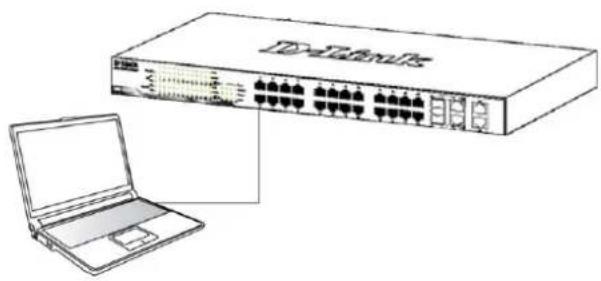

10.90.90.90, PC harus mempunyai sebuah alamat IP

10.x.y.z (dimana x/y adalah sebuah angka antara 0 ~ 254 dan z adalah sebuah angka antara 1 ~ 254), dan sebuah subnet mask 255.0.0.0 Buka web browser anda dan ketik http://10.90.90.90 (Alamat IP default) pada kotak alamat, lalu tekan <Enter>.

Gambar 7. Memasukkan alamat IP 10.90.90.90 pada Web browser Konfigurasi berbasiskan web bisa juga diakses melalui SmartConsole Utility. Buka SmartConsole Utility dan klik dua kali pada switch yang muncul pada Device List. Ini akan secara otomatis membuka konfigurasi berbasiskan web pada web browser anda. Catatan : Alamat IP default switch adalah 10.90.90.90 dengan subnet mask 255.0.0.0 dan default gateway 0.0.0.0 Langkah 3 : Ketika kotak login muncul, ketik “admin” untuk password- nya. Lalu tekan OK untuk masuk kedalam jendela utama konfigurasi.

Gambar 8. Jendela autentikasi user Langkah 4 : Sebelum memasuki Web-based Management, Smart Wizard akan menuntun anda untuk mengatur beberapa fungsi secara cepat seperti Password Settings, SNMP Settings dan System Settings. Jika anda tidak36 berencana untuk menggantinya, klik Exit untuk keluar dari Bantuan dan masuk ke Web-based Management. Untuk lebih detil mengenai fungsi-fungsi pada Smart Wizard, silakan mengacu pada pengenalan Smart Wizard yang ada didalam Petunjuk Penggunaan

SmartConsole Utility SmartConsole Utility yang ada pada CD instalasi adalah sebuah program untuk menemukan Smart Switches yang berada dalam segmen jaringan L2 yang sama dengan PC anda. Tool ini hanya untuk komputer dengan sistem operasi Windows 2000, Windows XP dan Windows Vista x64/86. Ada dua pilihan untuk memasang SmartConsole Utility, yang pertama menggunakan program autorun yang ada pada CD instalasi dan yang kedua melalui pemasangan manual. Catatan : Pastikan anda membuang SmartConsole Utility yang mungkin ada pada PC anda sebelum anda memasang SmartConsole Utility yang baru. Pilihan 1 : Ikuti langkah-langkah berikut untuk memasang SmartConsole Utility menggunakan program autorun yang ada pada CD instalasi.

Wizard Pemasangan akan menuntun anda.

4. Setelah proses pemasangan selesai, anda dapat

menjalan program dengan meng-klik Start > Programs > D-Link SmartConsole Utility.

5. Hubungkan Smart Switch dengan segmen jaringan

L2 yang sama dengan PC anda dan gunakan SmartConsole Utility untuk menemukan Smart Switches. Pilihan 2 : Ikuti langkah-langkah berikut untuk memasang SmartConsole Utility secara manual.

4. Ikuti langkah-langkah yang tertera pada layar untuk

6. Hubungkan Smart Switch dengan segmen jaringan

L2 yang sama dengan PC anda dan gunakan SmartConsole Utility untuk menemukan Smart Switches.. Untuk lebih detil mengenai fungsi SmartConsole, silahkan melihat pada pengenalan SmartConsole Utility yang ada pada petunjuk penggunaan. Pengaturan Telnet Pengguna dapat juga mengakses switch melalui Telnet menggunakan Command Prompt PC anda. Untuk mengaksesnya dari komputer anda, pengguna harus memastikan adanya koneksi yang benar antara port Ethernet dari Switch dan PC anda, kemudian klik Start > Programs > Accessories > Command Prompt pada komputer anda. Begitu jendela konsol terbuka, ketik perintah telnet 10.90.90.90 (tergantung alamat IP yang sudah diatur sebelumnya) dan tekan Enter pada keyboard anda. Anda akan diarahkan ke halaman pembuka konsol untuk Antar Muka berbasiskan Command Line dari switch, masukkan “admin” untuk user name dan password default dari Switch dan tekan tombol Enter. Pengaturan Berbasiskan SNMP Anda dapat mengatur switch menggunakan D-Link D- View atau program SNMP lainnya. Fungsi SNMP pada D-Link Web Smart Switches secara default di-Disabled. Informasi tambahan Jika anda menemukan masalah dalam mengatur jaringan anda, silahkan mengacu pada petunjuk penggunaan yang termasuk dalam paket penjualan switch. Itu berisi banyak penjelasan, aturan, bagan dan contoh untuk membantu anda dalam mengatur jaringan anda. Bantuan tambahan lainnya tersedia melalui kantor-kantor kami yang tertera pada bagian belakang petunjuk penggunaan atau online. Untuk mengetahui lebih lanjut mengenai produk-produk D-Link atau informasi marketing, silahkan mengunjungi website kami di http://www.dlink.com.tw; dan untuk bantuan teknis, silahkan kunjungi http://support.dlink.com.tw, dimana akan mengantar anda ke website lokal yang terdekat dengan lokasi anda.3738
