用户手册 YAS109 YAMAHA

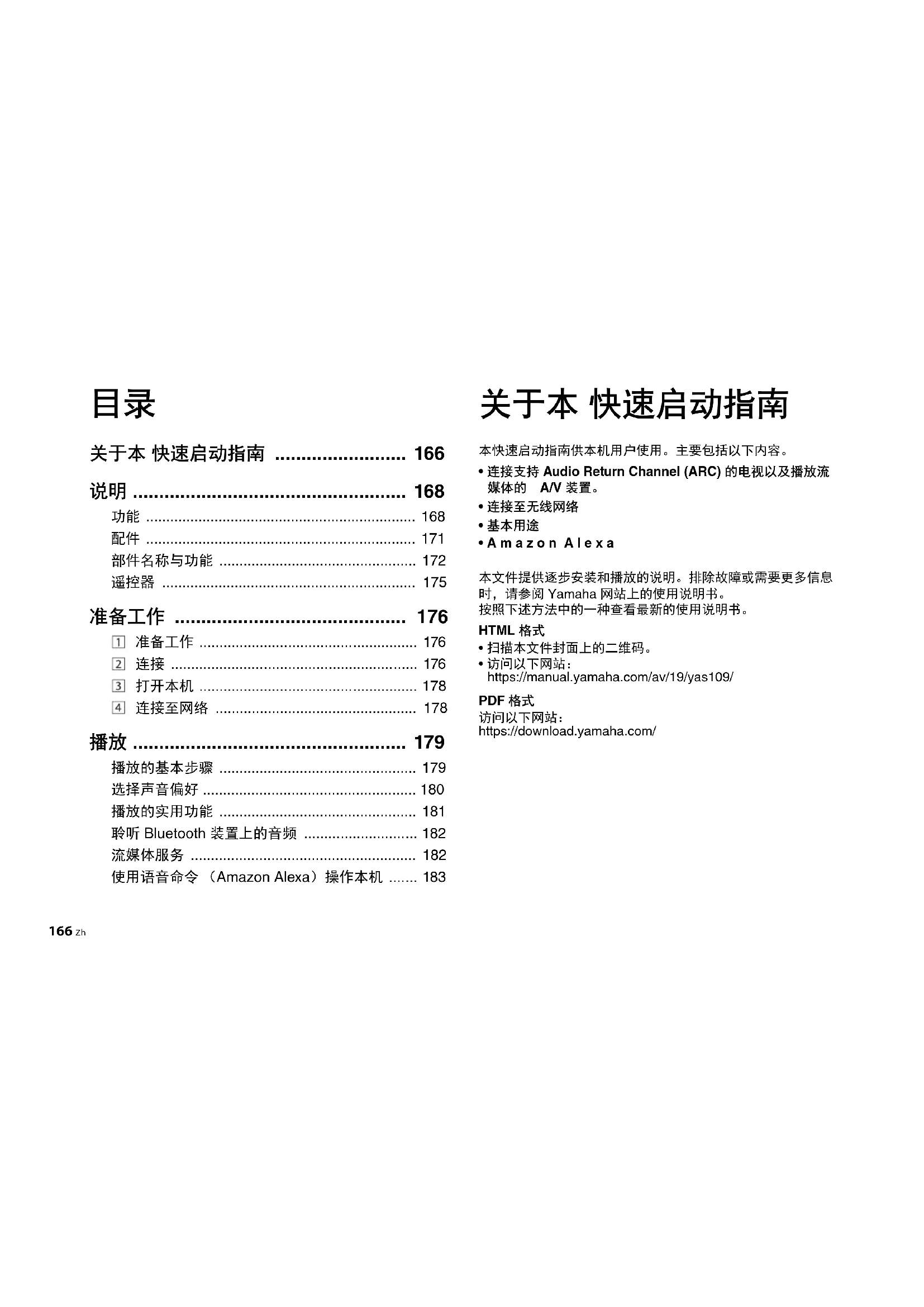

1准备工作 176
连接 176
3 打开本机 178
4 连接至网络 178

播放 179

播放的基本步骤 179
选择声音偏好 180
播放的实用功能 181
聆听Bluetooth装置上的音频 182
流媒体服务 182
使用语音命令（AmazonAlexa）操作本机 183

关于本 快速启动指南

本快速启动指南供本机用户使用。主要包括以下内容。

• 连接支持 Audio Return Channel (ARC) 的电视以及播放流媒体的 A/V 装置。
• 连接至无线网络
  ·基本用途
  Amazon Alexa

本文件提供逐步安装和播放的说明。排除故障或需要更多信息时，请参阅Yamaha网站上的使用说明书。

按照下述方法中的一种查看最新的使用说明书。

HTML格式

• 扫描本文件封面上的二维码。
• 访问以下网站：

https://manual.yamaha.com/av/19/yas109/

PDF格式

访问以下网站：

有关更多信息、常见问题、下载内容 （如 《使用说明书》）

和产品更新，请访问以下网站：

http://usa.yamaha.com/support/

本手册内容的注意事项

• 本手册使用下列标志词标注重要信息：

■须知

表示为防止产品失效、损坏或故障、数据丢失以及保护环境必须遵守的要点。

注

表示说明注释、功能限制和其他有用的信息。

• 本文件中的图示和截图仅用于说明目的。有关本机以外其他装置的信息，请参阅各装置相应的文件。

• 商标：

-DTS、符号以及DTS与符号的组合、DTS Digital Surround和DTS Virtual:X是DTS,Inc.在美国和/或其他国家的注册商标或商标。©DTS,Inc.保留所有权利。
- Amazon、Alexa、Amazon Music、Kindle 和其他所有相关徽标都是 Amazon.com, Inc. 或其分支机构的商标。
-AppStore是AppleInc的服务标志。
-Android和GooglePlay是GoogleLLC的商标。
-Bluetooth®字标和标识是Bluetooth SIG, Inc.的注册商标，Yamaha Corporation对此类标志的任何使用均已获得授权。其他商标和商品名均归其各自的所有者所有。
-HDMI、HDMI徽标以及High-DefinitionMultimedia Interface是HDMI Licensing LLC在美国和其他国家的商标或注册商标。
- 在本说明书中，iOS和Android移动装置统称为“移动装置”。有些特殊类型的移动设备，根据需要会特别提及。

说明

本机是前置式环绕声系统，内置低音炮，让您可以欣赏连接至本机的电视所播放视频的出色音质。

功能

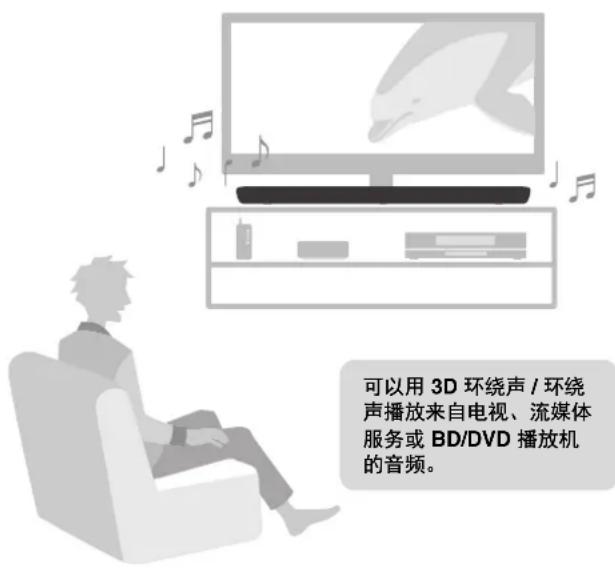

播放环绕声 命令Alexa控制本机

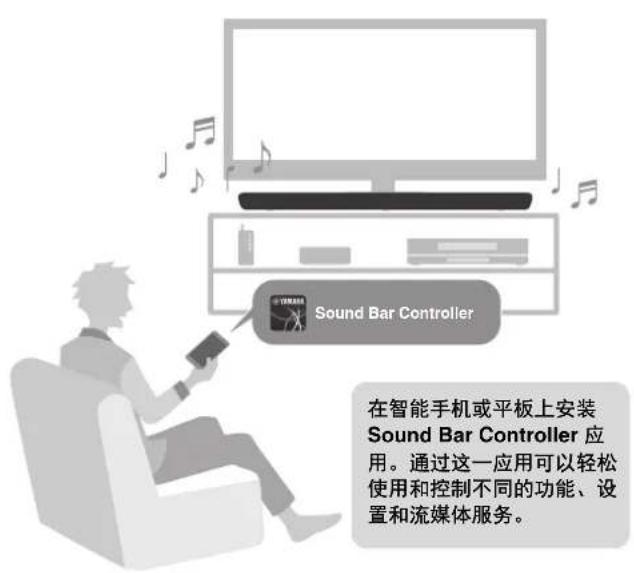

使用智能手机应用轻松操控

聆听Bluetooth®装置和流媒体服务的音频

3D环绕声

本机支持名为“DTS Virtual:X”的虚拟3D环绕声技术。启用本机的3D环绕声模式时，不仅可以在水平方向听到环绕声，而且可以在不同的高度听到环绕声，创造出一种虚拟的音响环境。这创造出一种音视频更加一体的感觉。您会感觉被来自前后左右甚至上方的声音所环绕，视频和音频融为一体。

4K高动态范围 (HDR）视频传输

欣赏来自诸如电视、流媒体设备、游戏机或数字视频变换盒等HDR兼容音源的4K高动态范围（HDR）内容。

HDMI控制功能

可使用电视遥控器将电视和本机的功能联动。使用支持 Audio Return Channel (ARC) 的电视时，可以用 HDMI 缆线与 ARC 兼容的本机连接到电视。

低音扩展

低音扩展功能增强低音级以产生更震撼的声音。

清晰音质

清晰音质可以让对话和叙述等讲话的声音更加清晰。

配件

请确保您已收到下列所有配件。

本机 (YAS-109)

遥控器

电源线

遥控器内已经插入了CR2025锂电池

光纤数字音频电缆

连接本机至不支持ARC的电视时使用。

垫片（x2/条）

将本机安装在墙上时的使用。

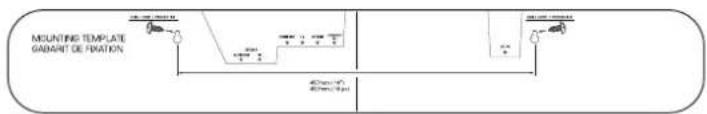

安装模板

将本机安装在墙上时的使用。

快速启动指南（本册子） 安全手册

注

• 本机不随附HDMI缆线。请使用单独购买的HDMI缆线
• 使用说明书可在Yamaha网站上获取。扫描本文件封面上的二维码访问网站。有关更多信息，请参阅第166页。

部件名称与功能

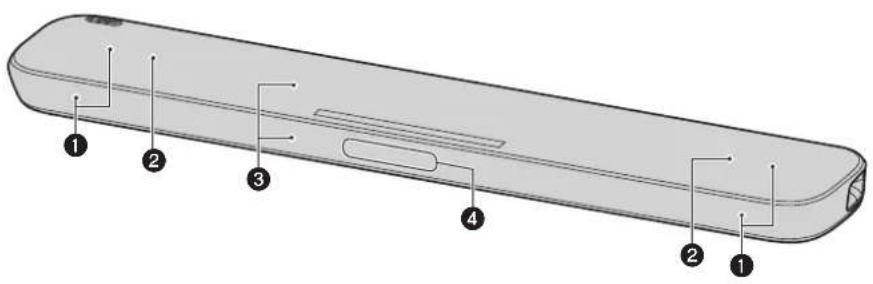

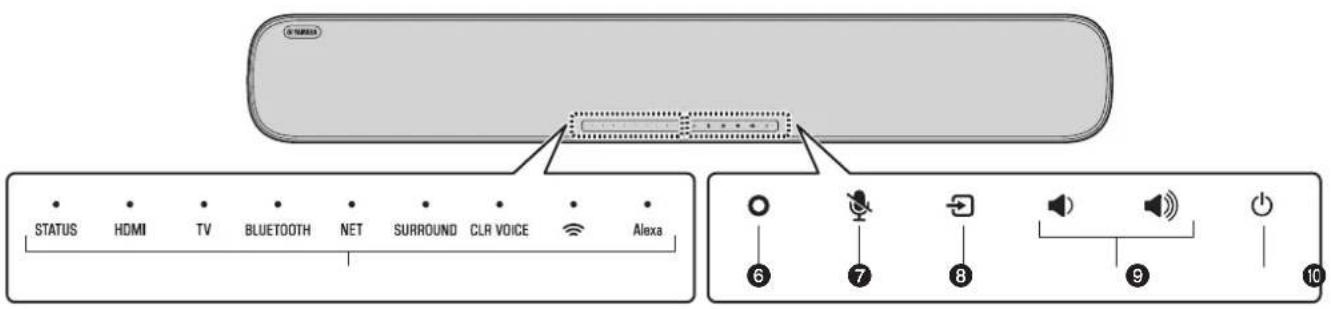

前面板 /顶部面板

1扬声器
②内置双低音炮

内置低音炮在本机的顶部。

③遥控器传感器

接收来自本机遥控器的红外线 (IR) 信号（第 175 页）。

4麦克风

用于和 Alexa 互动。

⑤指示灯

上面板的指示灯闪烁或亮起，显示操作和设置状态。在本文件中，熄灭、亮起和闪烁等指示灯状态如下图所示。

熄灭

亮起

闪烁

6 CAlexa)

手动唤醒Alexa以启用语音命令（第183页）。

（麦克风被禁用）

轻触以禁用麦克风。麦克风被禁用时，Alexa将对说话不响应。禁用麦克风以保护隐私。再次轻触以启用麦克风（第183页）。

(输入)

选择输入源 （第179页）。

9 /（音量+/-）

调节音量 （第179页）。

10（电源）

打开或关闭本机电源。

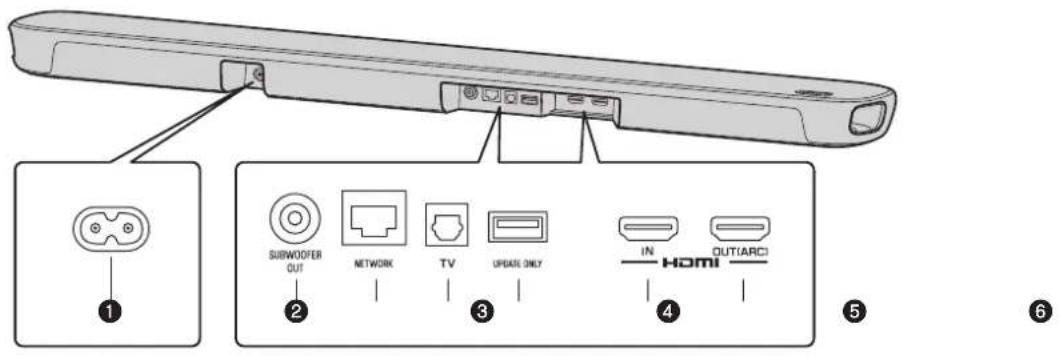

后面板

① 电源插孔

连接本机的电源线 （第177页）。

SUBWOOFEROUT插孔

用于使用RCA单芯电缆连接至外部低音炮。

③NETWORK插孔

用于通过以太网电缆连接至网络 （另售）。

4TV输入插孔

用于连接不支持ARC的电视。本机连接至ARC兼容的电视时，此插孔不可用。

⑤ UPDATE ONLY 插孔

需要时用于更新本机的固件。有关详细信息，请参阅固件随附的说明。

HDMI IN插孔

连接兼容HDMI的AV装置以输入视频/音频信号（第177页）。

HDMI OUT (ARC) 插孔

连接兼容HDMI的电视以输出视频/音频信号（第177页）。也可以通过此插孔输入电视音频信号。

遥控器

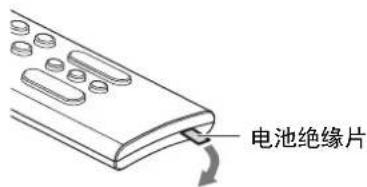

准备遥控器

在尝试使用遥控器前，请先取下电池绝缘片。

遥控器操作范围

请按照以下所示范围操作遥控器。

准备工作

1准备工作

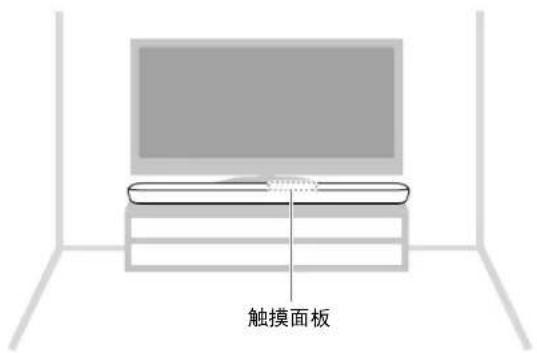

将设备安装在电视机底座

如下所示安装本机。

2连接

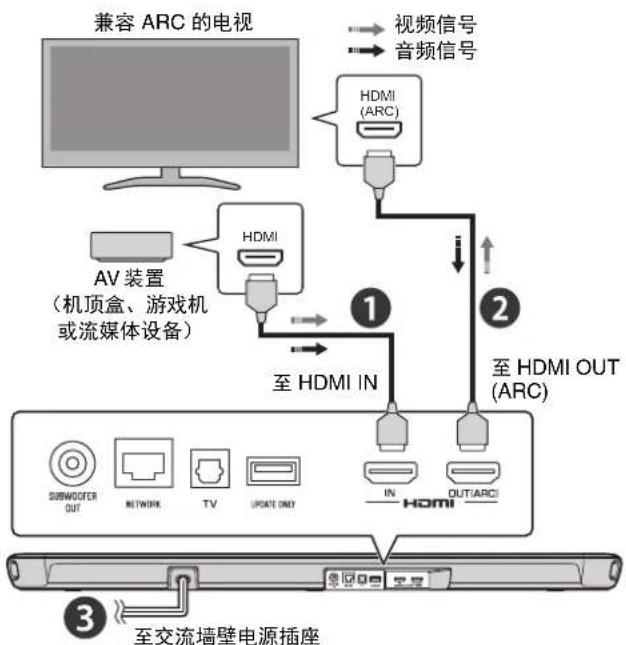

概览

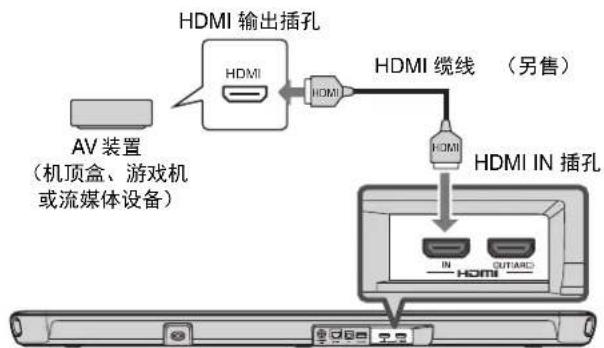

连接AV装置

将流媒体设备、机顶盒或其他AV装置连接到本机。如果仅连接电视，请跳过本步骤，然后继续第步。

本机 （后部）

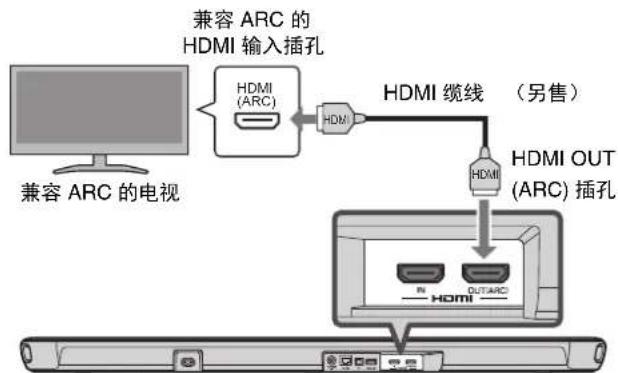

连接兼容 Audio Return Channel (ARC) 的电视

本机 （后部）

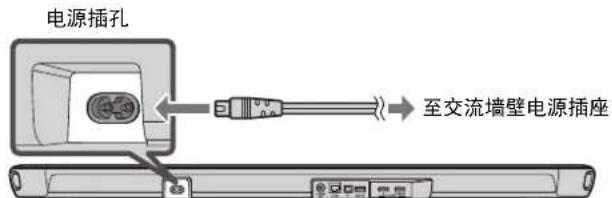

3 连接电源线

所有连接完成后，将随附的电源线连接至本机上的电源插孔，然后将电源线插入到墙壁交流电源插座中。

本机 （后部）

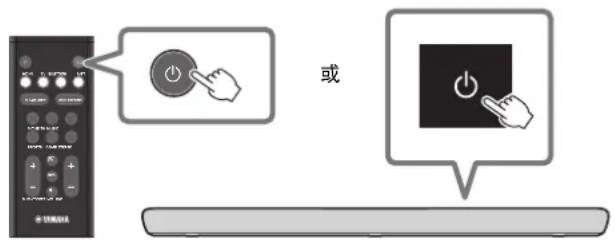

3打开本机

按遥控器上的 键或触摸本机上的 以开启本机。

本机电源打开时， STATUS指示灯熄灭。

关闭（待机）

亮起（白色或红色）

打开

熄灭

■注

若要关闭本机，请按遥控器上的 键或再次触摸本机上的 。

4连接至网络

网络连接使您可以通过本机播放各种流媒体服务，通过Amazon Alexa语音操作本机，或者播放音乐。

必须使用移动装置的Sound Bar Controller应用配置和操作网络功能。在App Store或Google Play上搜索“Sound Bar Controller”。

按照应用屏幕上的说明将本机连接到网络。

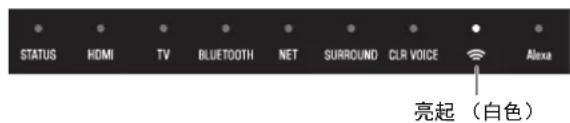

当本机连接至无线网络时，本机上的 指示灯会亮起。

注

• 按照应用屏幕上的说明输入Amazon账户信息以使用Amazon Alexa。
• 购买本机后第一次连接至网络时，本机的固件会更新到最新的固件版本。

播放

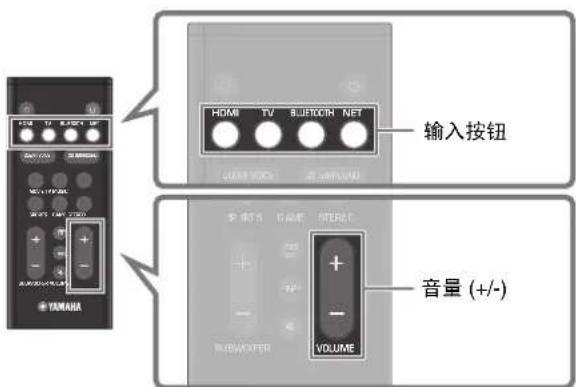

播放的基本步骤

1 打开连接至本机的外部设备（如电视或流媒体设备）。

2 使用输入按钮选择要播放的输入源。

HDMI：来自于连接HDMI IN插孔的装置的声音
TV：电视音频

BLUETOOTH：来自于Bluetooth装置的声音NET：来自流媒体服务的音频

3 在步骤2中选择的外部装置上开始播放。
4 按VOLUME (+/-) 调节音量。

注

如本文件所述通过 HDMI 缆线将本机连接至电视时，可以使用电视的遥控器执行以下操作。

·开/关
电视和本机同时开/关。
- 切换输入源
当电视的输入源切换时，本机的输入源也随之切换。
- 切换音频输出装置
音频输出装置可以切换为电视或本机。
- 调节音量
当电视的音频输出设为本机时，音量可以调节。

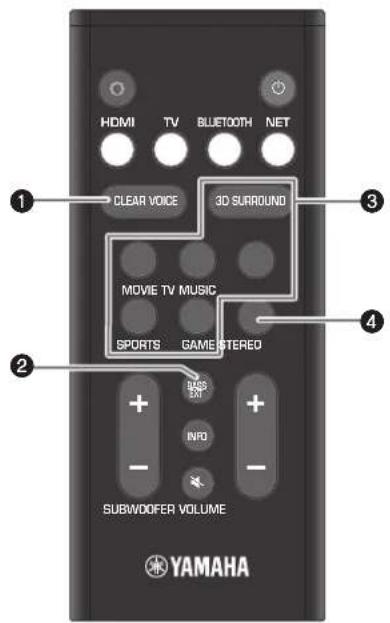

选择声音偏好

1CLEAR VOICE 按钮

按此按钮启用或禁用清晰音质功能。

此功能启用时，可以清晰地听到人声（如电影和电视剧的对白）。

2BASSEXT按钮

按此按钮启用或禁用低音扩展功能。

此功能启用时，可以欣赏到增强的低音和更强劲有力的声音。

3D SURROUND 按钮和环绕声模式按钮

3D SURROUND 按钮

每按一次此按钮，即交替切换3D环绕声和环绕声。

选中3D环绕播放时，借助DTSVirtual:X，不仅可从水平方向聆听，还可从不同高度进行聆听。

3D环绕声

亮起 （蓝色）

环绕声

亮起 （白色）

环绕声模式按钮

3D环绕声或环绕声启用时，选择最适合观看或聆听内容的环绕声模式（MOVIE、TV、MUSIC、SPORTS或GAME）。

4STEREO按钮

按下按钮切换到2声道立体声播放。

熄灭

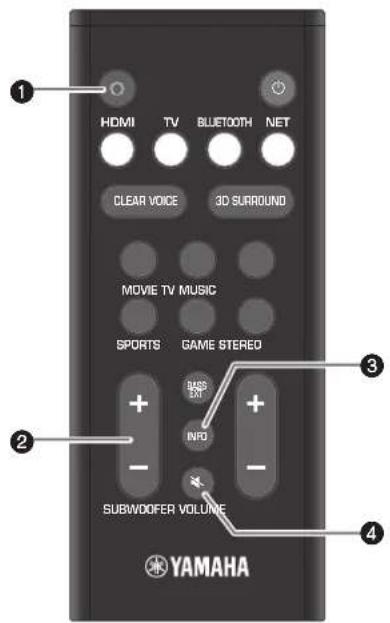

播放的实用功能

Alexa）按钮

手动唤醒Alexa以启用语音命令。

SUBWOOFER (+ / - ) 按钮

调节低音炮的音量。

3INFO按钮

确认正在播放的音频信号类型以及功能设置。

4 （静音）按键

使音频输出静音。再次按此按钮可以取消静音。

聆听Bluetooth装置上的音频

可以通过无线连接经本机播放Bluetooth装置（如智能手机、平板电脑、笔记本电脑或数字音乐播放器）上的音频内容。

1 按 BLUETOOTH 选择 “Bluetooth” 作为输入源。
2 在Bluetooth装置上启用Bluetooth功能。Bluetooth装置上出现Bluetooth装置列表。
3在列表中选择本机。“YAS-109Yamaha”显示在列表中。
4播放Bluetooth装置上的音频内容。本机将开始播放Bluetooth装置的音频。

流媒体服务

通过本机可以播放各种流媒体服务发布在网络上的音频内容。使用SoundBarController应用（第178页）选择要播放的流媒体服务内容。有关详情，请查看SoundBarController应用。

有关本机当前支持的流媒体服务，请参阅Yamaha网站的产品信息页。

注

• 可能需要订购后才能在本机上收听流媒体服务。有关具体流媒体服务的信息，请访问该服务的网站。
• 服务仅限于特定地区。
• 本机支持的服务可能在部分本机销售的地区无法使用。
• 服务可以会变更或中断，恕不另行通知。请注意，Yamaha Corporation对流媒体服务或其使用产生的问题不承担任何责任。

使用语音命令 （Amazon Alexa）操作本机

可以与本机上的AmazonAlexa说话。使用Alexa可以播放音乐，听新闻，查看天气，控制智能家居设备等等。

使用AmazonAlexa必须拥有Amazon账户，且本机必须连接至网络。使用SoundBarController应用输入Amazon账户信息，登录服务。

通过正确的语言命令，Alexa可以进行以下操作。

• 切换输入源
• 调节 （静音）音量
• 选择和收听流媒体服务

有关本机当前支持的流媒体服务，请参阅Yamaha网站的产品信息页。

注

• 服务仅限于特定地区。
• 本机支持的服务可能在部分本机销售的地区无法使用。
• 若要了解最新信息，请查阅Yamaha网站的产品信息页面。
• 可能需要订购后才能在本机上聆听Amazon Music或Amazon Kindle。更多信息请访问Amazon网站。
• 有关其他流媒体服务的信息，请访问其服务提供商的网站。
• 连接可以通过本机控制的智能家居设备时，需要智能影音共享器（另售）。

例如，只需命令：

调节音量

"Alexa, turn up the volume."
"Alexa, turn down the volume."

切换输入源

"Alexa, switch the input source to HDMI."

聆听Amazon Music的流媒体内容。
