TX Ferrari 458 Italia Edition - 控制器 THRUSTMASTER - 免费用户手册

产品类型	带力反馈的赛车方向盘
品牌	Thrustmaster
型号	TX Ferrari 458 Italia 版
兼容性	Xbox One、PC（需固件更新）
力反馈	内置力反馈电机
旋转角度	900度（270度止点至止点）
固定系统	桌/台夹紧螺钉或驾驶舱M6螺钉
踏板组	2踏板（油门/刹车），可选配3踏板
换挡拨片	2个顺序换挡拨片（升档/降档）
快拆系统	Thrustmaster快拆系统，可快速更换方向盘
重量	7公斤（整套产品）
电源	电源：100-125V或220-240V（视版本而定，参见说明书）
连接方式	USB，踏板接口，变速器接口（可选）
校准	启动时自动校准
包装内容	基座、Ferrari 458 Italia方向盘、2踏板踏板组、USB线、电源线、固定系统
保养	用干布清洁；请勿堵塞通风口
安全	使用前阅读警告；请勿赤脚使用
保修	2年（欧盟），1年（非欧盟），视条款而定
可维修性	仅由技术支持维修；不提供备件
产地	中国制造

常见问题 - TX Ferrari 458 Italia Edition THRUSTMASTER

如何将Ferrari方向盘安装到方向盘基座上？

将连接器箭头朝上对齐，插入方向盘，然后逆时针转动Thrustmaster快拆系统的环，同时保持方向盘固定。接着顺时针转动方向盘以拧紧环。最后，用十字螺丝刀将环上的小固定螺丝拧紧。

如何将方向盘固定在桌子上？

将夹紧螺钉放入固定系统中，然后将整个组件逆时针旋入方向盘下方的粗螺纹中，直至稳定。切勿单独旋入夹紧螺钉，必须配合固定系统。

如何自动校准方向盘和踏板？

方向盘在接通电源和主机后自动校准。在此过程中请勿触碰方向盘。踏板在游戏启动后，经过几次踩压自动校准。校准时请勿踩踏板。

如果方向盘无法正常工作怎么办？

关闭主机，完全拔掉方向盘电源，重新连接所有线缆（电源线和踏板），重新启动并运行游戏。如果问题仍然存在，可能需要通过support.thrustmaster.com网站更新固件。

如何更新方向盘固件？

在PC上访问http://support.thrustmaster.com，点击方向盘/TX Racing Wheel，然后选择Firmware，按照下载和安装说明操作。固件包含改进和修复按钮重复等问题的功能。

如何调换油门和离合器踏板？

按住MODE按钮（6）2秒钟。指示灯从红色（正常）变为绿色（调换）。此调换将保存在方向盘内部存储器中。

主要安全警告有哪些？

切勿赤脚或只穿袜子使用方向盘。请勿将手或手指放在踏板下方。自动校准时请勿触碰方向盘。避免长时间游戏。使用前请仔细阅读手册。

TX Ferrari 458 Italia版方向盘是否与PC兼容？

是的，方向盘与PC兼容。为获得最佳使用效果，可能需要更新固件并安装Thrustmaster网站上的驱动程序。

如何清洁和保养方向盘？

使用干软布清洁表面。请勿堵塞基座通风口。避免潮湿、灰尘和阳光直射。

保修范围是什么？

欧盟地区保修期为2年，其他国家为1年（除非当地法律另有规定）。保修涵盖材料和制造缺陷。不包括：正常磨损、意外损坏、专业使用或未经授权的改装。

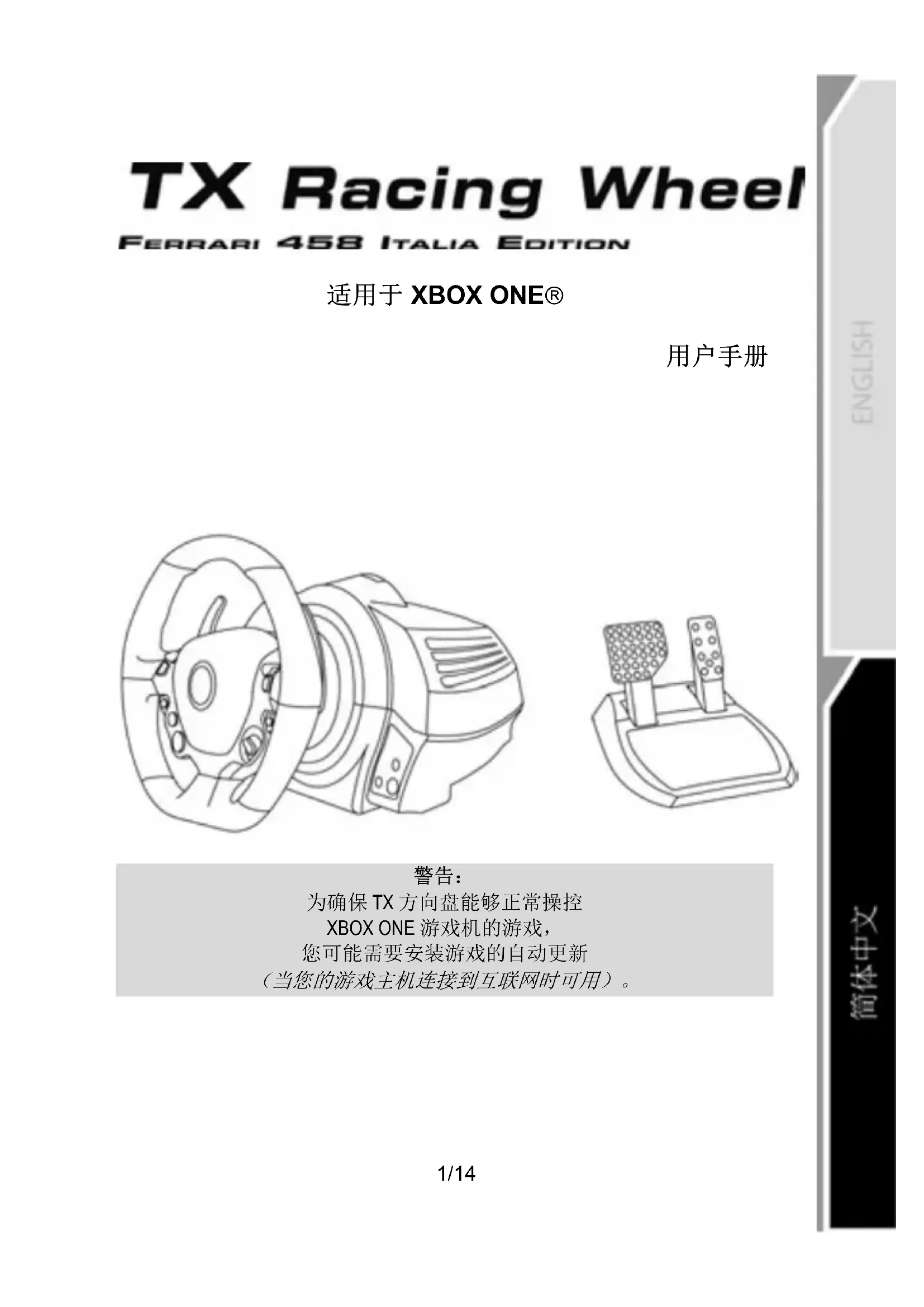

用户手册 TX Ferrari 458 Italia Edition THRUSTMASTER

1 方向盘底座
2 方向盘
32个序列式变速杆（向上和向下）
4 多向 Engine Start（引擎启动）方向键
5 Manettino 旋钮（2 档）
6 “模式”按钮 + 红色/绿色指示灯

7 Xbox Guide （Xbox 导航）按钮
8 白色指示灯
9 大螺纹孔（用于安装固定系统和紧固螺丝）
10 固定系统
11 金属紧固螺丝

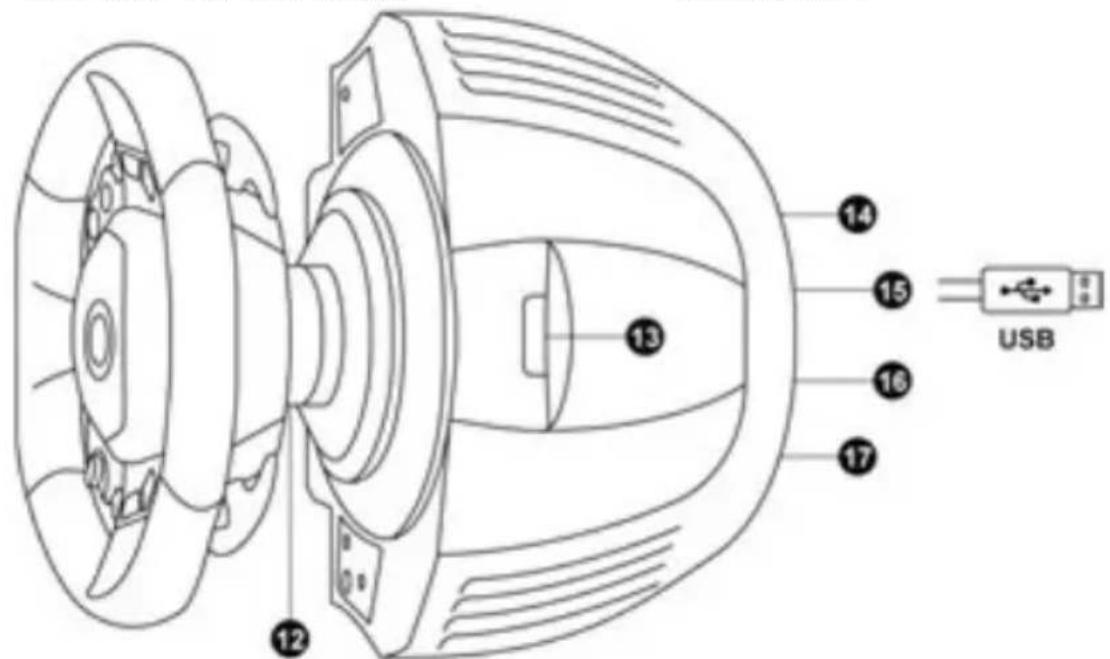

12 Thrustmaster 快拆器
13 控制器对（用于 Kinect™ 检测）
14 电源连接器（A 或 B 型）

(因国家和地区而异)

15 方向盘 USB 电缆和连接器
16 变速箱连接器 (单独销售，即将发布)
17 踏板组连接器

将方向盘连接到电源 = 继续操作之前请先阅读此部分!

您的方向盘电源因设备销售国家/地区而异。

电源可以是：

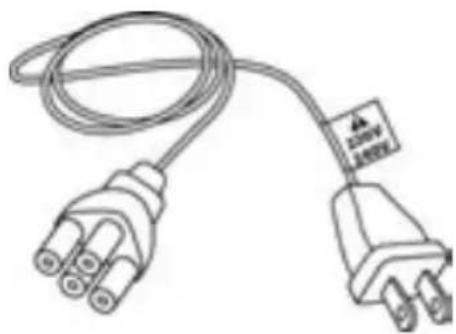

中國大陸-內部电源：

* 电源装置直接安装于方向盘底座内部，带有 A 型连接器
*220-240 V 电源电缆
= 仅兼容 220-240 V 电源。

切勿将 220-240 V 电缆连接到 100-130 V 电源插座！切勿将此电缆连接到电源适配器！

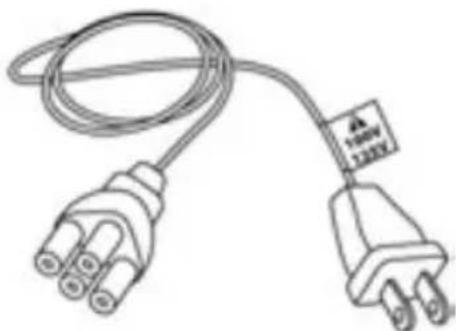

臺灣-内部电源：

* 电源装置直接安装于方向盘底座内部，带有 A 型连接器
*100-125 V 电源电缆
= 仅兼容 100-125 V 电源。

切勿将 100-125 V 电缆连接到 220-240 V 电源插座！切勿将此电缆连接到电源适配器！

重要提示：如果您不知道方向盘使用地的供电电压，请咨询您当地的供电商。

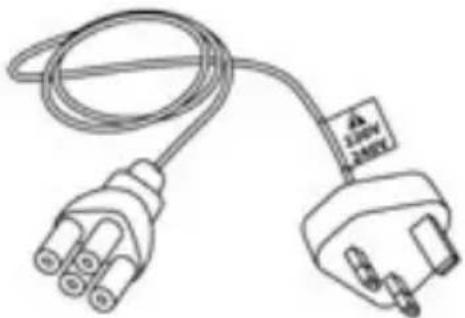

香港·内部电源：

* 电源装置直接安装于方向盘底座内部，带有 G 型连接器

*220-240 V 电源电缆

= 仅兼容 220-240 V 电源。

切勿将 220-240 V 电缆连接到 100-130 V 电源插座！切勿将此电缆连接到电源适配器！

警告

使用本产品之前，请仔细阅读本文档并予妥善保管，以备以后需要时查阅。

警告一触电

* 请将本产品置于干燥的位置，切勿将其暴露在灰尘或阳光中。

* 遵照连接指示进行连接。

* 切勿扭曲或拉扯连接器和电缆。

* 切勿让任何液体溅到本产品或其连接器上。

* 切勿造成本产品短路。

* 切勿拆散本产品；切勿将其投入火中，亦勿将其暴露在高温环境中。

* 请务必使用方向盘随附的电源电缆，切勿使用其他电源电缆。

* 如果电源电缆或连接器损坏、裂开或断裂，请勿使用该电缆。

* 请务必将电源电缆正确插入到电源插座和位于方向盘底座背面的连接器中。

* 切勿打开本电源。本电源内部无任何可由用户更换的零部件。如需维修，请咨询制造商、指定代理商或持证技工。

* 仅使用制造商指定的附件/配件。

* 如果方向盘工作异常（如果出现任何异常的声音、过热或有异味），应立即停止使用，从插座上断开电源电缆，并断开其他电缆。

* 如果长时间不用方向盘，请从墙壁插座上断开市电接头。

通气孔

切勿堵住方向盘底座上的任何通气孔。为获得最佳通风效果，请遵循以下几点：

* 将底座置于距离任何墙面至少 10 cm 的位置。
* 切勿将底座置于任何狭小空间内。
*切勿覆盖底座。
*避免通气孔上堆积灰尘。

为安全起见，切勿赤脚或仅穿袜子操作踏板组。

如因未穿鞋操作踏板组而造成任何伤害，THRUSTMASTER®对此概不负责。

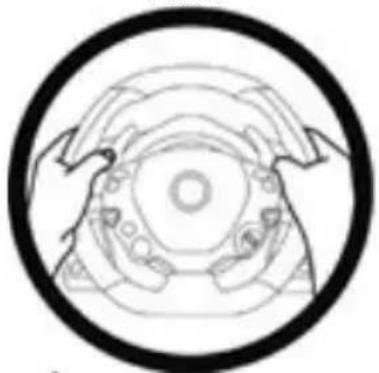

警告—因力反馈和重复运动造成的伤害

使用力反馈方向盘玩游戏可能会造成肌肉或关节疼痛。为避免这些问题：

*避免长时间玩游戏。
* 每玩一小时后休息 10 到 15 分钟。
* 如果手、手腕、手臂、脚或腿有任何疲劳或疼痛的感觉，应停止玩游戏，休息几个小时后再玩。
* 如果再玩时仍然存在上述症状或疼痛感，应立即停止玩游戏并咨询医生。
* 放到儿童够不到的区域。
*玩游戏期间，应始终将双手正确放在方向盘上，手不要完全离开方向盘。
*玩游戏期间，切勿将手或手指放在踏板下方或踏板附近任何位置。
*校准和玩游戏期间，切勿将手或手臂穿过方向盘的开孔。
* 查阅并确保遵照手册的说明仔细夹紧方向盘底座。

只能由年满 16 岁的用户操作

重产品

小心不要让本产品砸到自己或他人！

始终

* 将踏板组放在儿童够不到的区域。
*玩游戏时，切勿将手指放在踏板侧边或附近任何位置。
*玩游戏时，切勿将手指放在踏板后底座上或附近任何位置。
*玩游戏时，切勿将手指放在踏板前底座上或附近任何位置。

切勿

警告—不玩游戏时存在的踏板组夹伤危险
* 将踏板组放在安全且儿童够不到的位置。

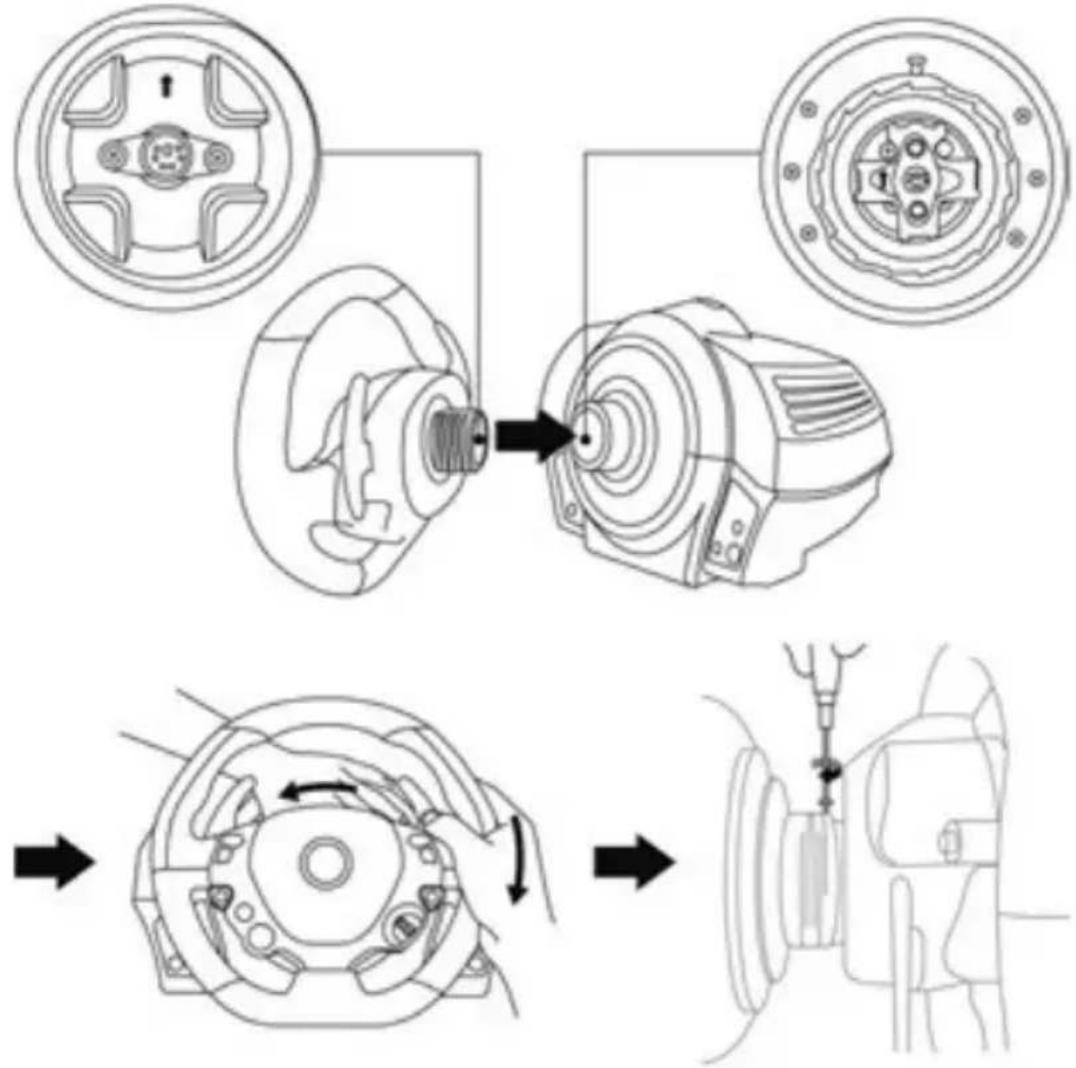

将 FERRARI 458 ITALIA 方向盘安装到底座上

按照箭头指示对准连接器位置：

底座(1)连接器：箭头朝上

方向盘 (2) 连接器: 箭头朝上

正确放置连接器放置之后，只需使方向盘 (2) 固定到位，同时逆时针旋转 Thrustmaster 快拆器 (12) 装置的圆环即可。

然后，尽量拧紧圆环；要拧紧圆环，只需将圆环固定到位，然后顺时针旋转方向盘。

安装好 Ferrari 458 Italia 方向盘后, 将其旋转 180^ (正对方向盘时, Ferrari 徽标应倒立), 以便操作 Thrustmaster 快拆器 (12) 装置上的小固定螺丝。使用大十字螺丝刀顺时针拧紧小固定螺丝 (切勿用力过猛)。

(使用十字螺丝刀) 拧紧小固定螺丝时切勿用力过猛!

感觉到有阻力后即停止拧螺丝。

固定方向盘

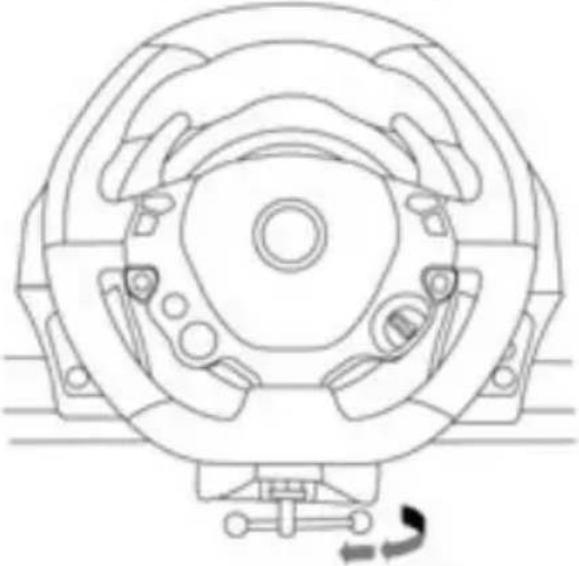

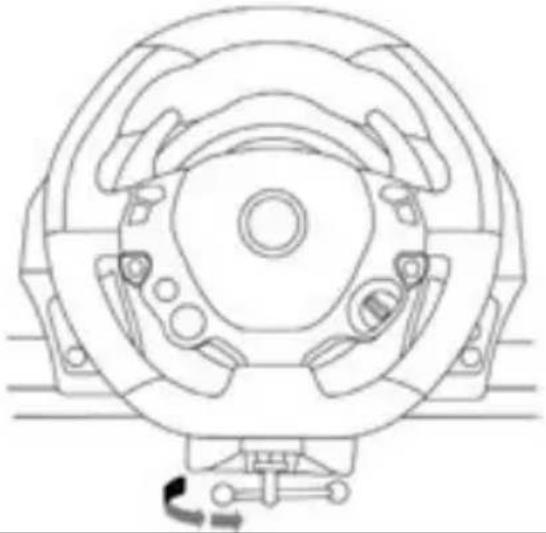

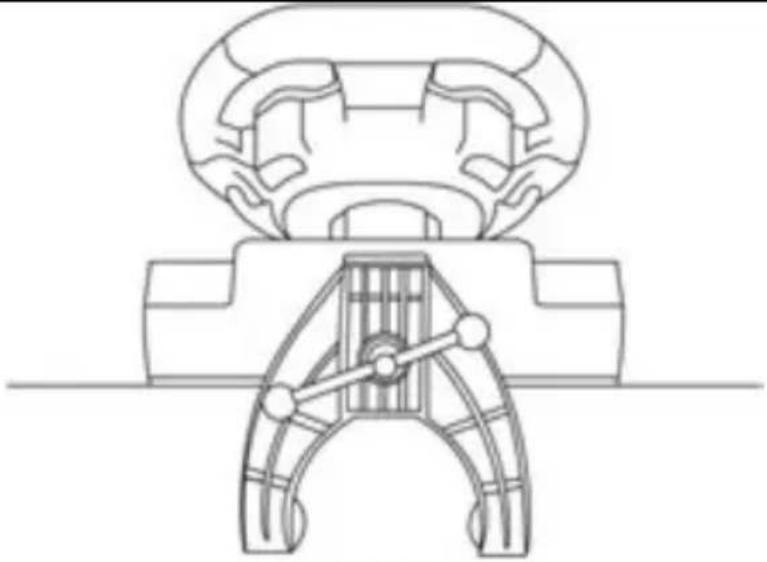

将方向盘固定到台面或桌面上

1. 将方向盘置于桌台或任何水平、平整且稳定的表面上。

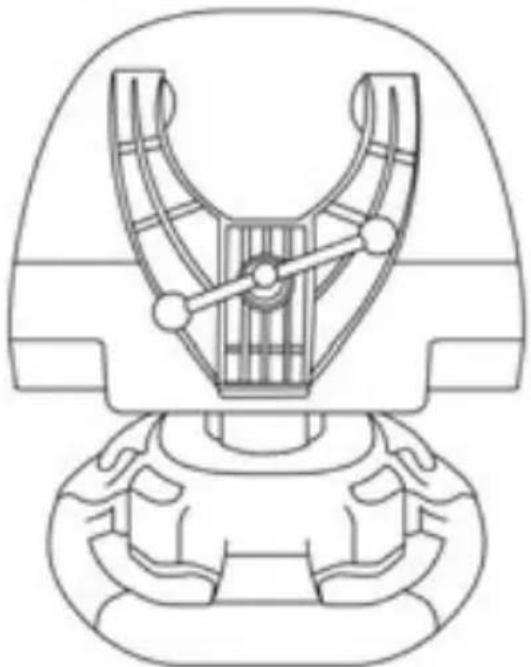

2. 将紧固螺丝 (11) 插入到固定系统 (10) 中, 然后按下述方法紧固方向盘: 逆时针拧转螺丝, 使螺丝进入方向盘底部的大螺纹孔 (9) 中, 直至方向盘完全固定好为止。

始终 切勿

警告：切勿只拧紧螺丝，而不使用固定系统！

(这样可能会损坏方向盘)。

固定/拆卸	操作指示
拧紧:逆时针旋转螺丝
松开:逆时针旋转螺丝

将方向盘底座固定到驾驶座上

1. 将方向盘底座放到驾驶座支架上。

2. 将两颗 M6 螺丝（未含）敲进驾驶座支架中，然后将其拧进方向盘底部的两个小螺纹孔中。

重要提示: M6 螺丝的长度不得超过支架的厚度 + 12 mm; 螺丝过长可能会导致方向盘底座内部组件受损。

1. 如有必要，可通过将紧固螺丝插入大螺纹孔，紧固标准固定系统。

将踏板组固定到驾驶座上

1. 使用踏板组底部的小螺纹孔固定踏板组。

2. 将两颗 M6 螺丝（未含）敲进驾驶座支架中，然后将其拧进踏板组底部的两个小螺纹孔中。

重要提示：M6 螺丝的长度不得超过支架的厚度 + 10 mm；螺丝过长可能会导致踏板组内部组件受损。

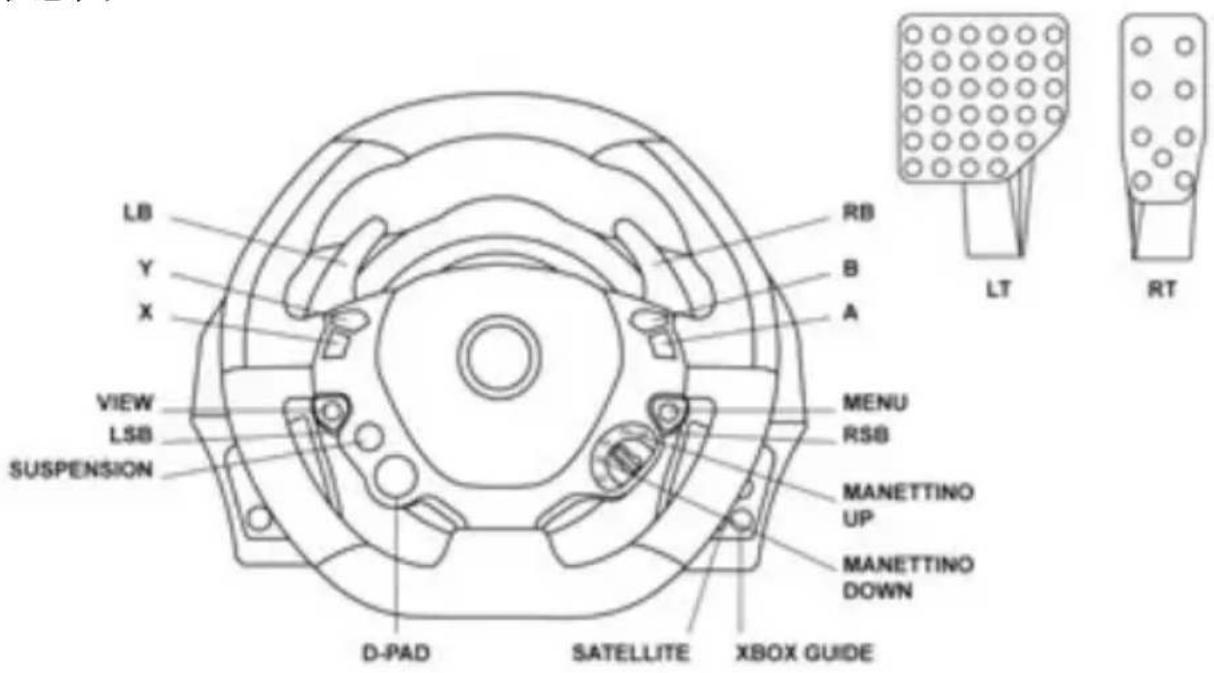

示意图

在 Xbox One 最初发布时，方向盘上有些不同的操作按钮在游戏中的功能可能会相同。

在不久的将来，通过自动更新游戏（您的主机连接到互联网后即可进行自动更新）和更新方向盘固件等功能，可以删除这些重复的功能，使更多的按钮具备独特的功能。

升级方向盘固件

方向盘底座中包含的固件可升级到更新的版本，从而获得产品增强功能。

要显示方向盘当前运行的固件版本并在需要时进行升级：在 PC 上，请连接至 http://support.thrustmaster.com。依次点击方向盘和 TX Racing Wheel（TX 方向盘），然后选择固件，按照下载和安装程序说明进行操作。

安装用于 XBOX ONE 的方向盘

1. 将踏板组连接到方向盘底座背部的连接器 (17)。
2. 将电源电缆连接到方向盘底座背部的连接器 (14)。
3. 将电源电缆连接到具有正确电压规格的市电插座。

有关详情，请参阅本手册第3页中的“将方向盘连接到电源”部分。

1. 将方向盘的 USB 连接器 (15) 连接到主机上的 USB 端口之一。

现在即可开始飙车了！

自动校准方向盘和踏板组

将方向盘连接到电源并将方向盘的 USB 连接器连接到主机后，即可自动执行方向盘自校准。

在自校准过程中，方向盘将快速地左右各旋转900度，然后在中心位置停下。

警告：

切勿在自校准过程中触摸方向盘！

(这可能导致校准不正确和或人员受伤。)

自动校准踏板组

当踏板组连接到主机上时，或者在玩游戏期间，切勿将踏板组连接到方向盘底座（或者将其从底座断开）（这可能导致校准不正确）。

务必先连接踏板组，再将方向盘连接到主机。

完成方向盘校准并启动游戏之后，只需踩几下踏板，即会自动校准踏板。

警告：

切勿在方向盘进行自校准过程中或加载游戏时

踩下踏板！

(这可能导致校准不正确)

如果方向盘和踏板组工作不正常，或者校准似乎不正确：

请关闭主机，完全断开方向盘的连接，重新连接所有电缆（使用电源电缆和踏板组），然后重启主机和游戏。

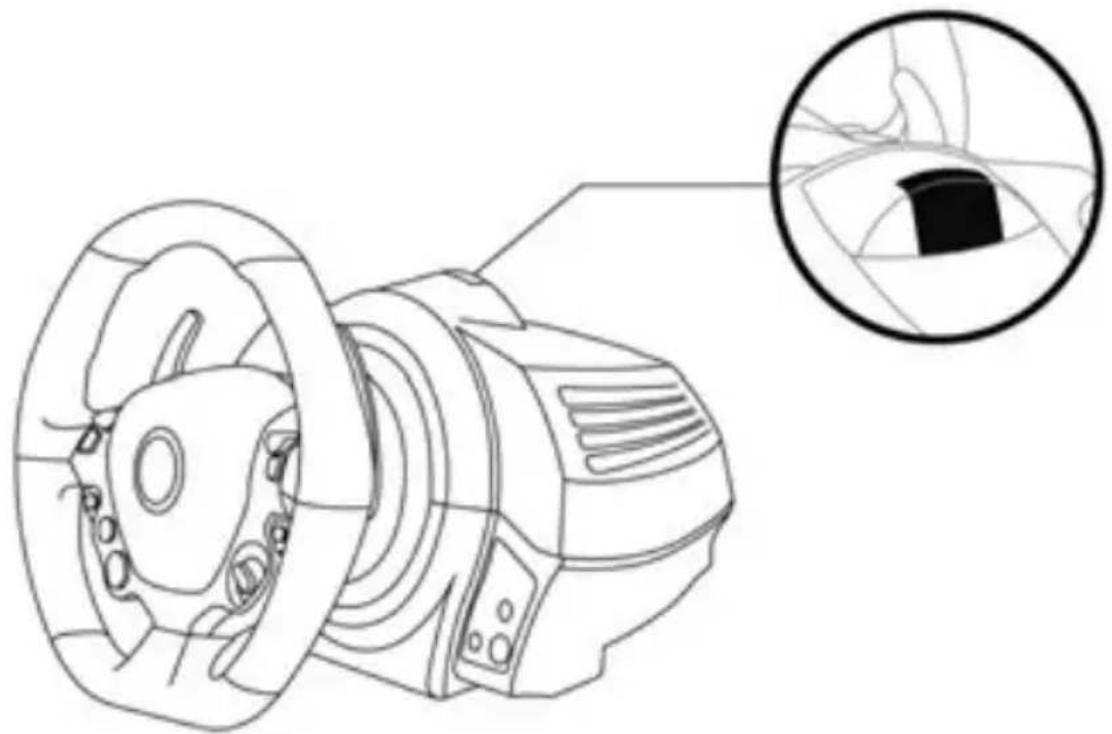

控制器对 (13)

为确保系统正确检测到方向盘，设备的控制器对（位于方向盘底座上部）必须始终处于KINECT™摄像机的视野内。

为安全起见，方向盘的底座配有一个温度传感器。

如果设备温度过高，方向盘可能会突然停止。

如果出现这种情况，请：

- 拔出电源电缆和设备的 USB 连接器。

- 等待方向盘的底座完全冷却。

- 然后，重新连接设备。

模式按钮和指示灯 (6)

踏板组的“模式”按钮

TX 方向盘随附的踏板组包括两个踏板。

使用此踏板组时，请确保指示灯保持为红色，否则油门踏板将不能正常工作。

此外，TX 方向盘还兼容配备 3 个踏板的 Thrustmaster 踏板组（单独销售；即将发布）；使用这些踏板能够以电子方式切换油门踏板和离合器踏板。

要切换踏板，只需按住“模式”按钮(6)两秒钟即可。

无论是否切换踏板，方向盘的内存均会存储相关信息。

油门踏板和离合器踏板	“模式”指示灯(6)的颜色
正常	红色
切换	绿色

有关“模式”按钮的其他提示

要了解有关“模式”按钮和指示灯的更多信息，请访问以下网址：

http://support.thrustmaster.com。

区点击方向盘/TX Racing Wheel，然后选择手册/常见问题解答。

帮助文件和常见问题解答（本手册中未说明）

请访问以下网址 http://support.thrustmaster.com，区点击方向盘/TX Racing Wheel，然后选择手册/常见问题解答。

版权声明

© 2017 Guillemot Corporation S.A.保留所有权利。Thrustmaster®是Guillemot Corporation S.A.的注册商标。Ferrari®是Ferrari Idea S.p.A.的注册商标。所有其他商标均为其各自所有者的资产。插图不具约束力。内容、设计和规格可能因国家/地区而异，并可能随时出现更改，恕不另行通知。中国制造。

本产品符合有关 16 岁及以上儿童适用产品的所有标准。本产品不适合未满 16 岁的儿童使用。
