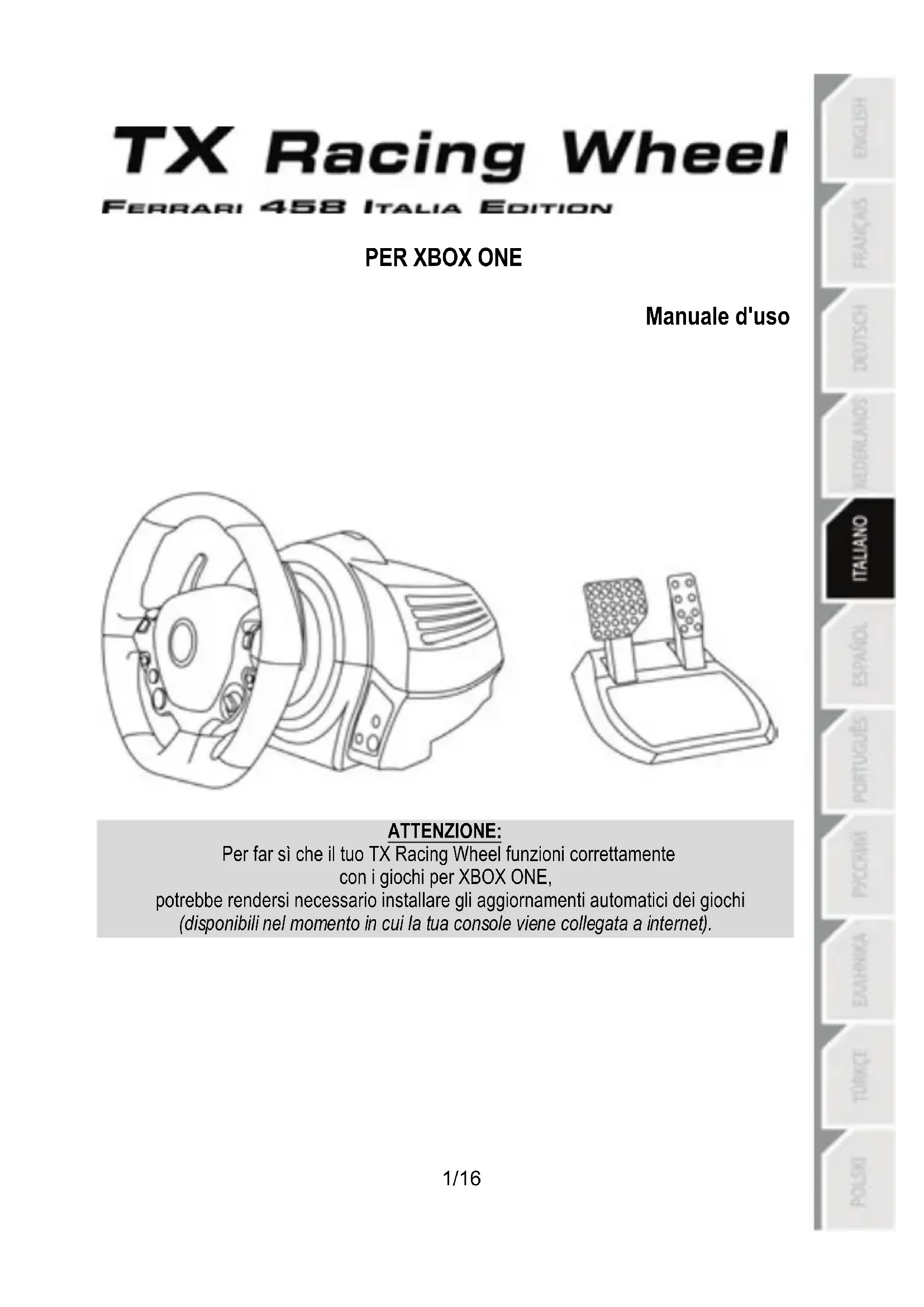

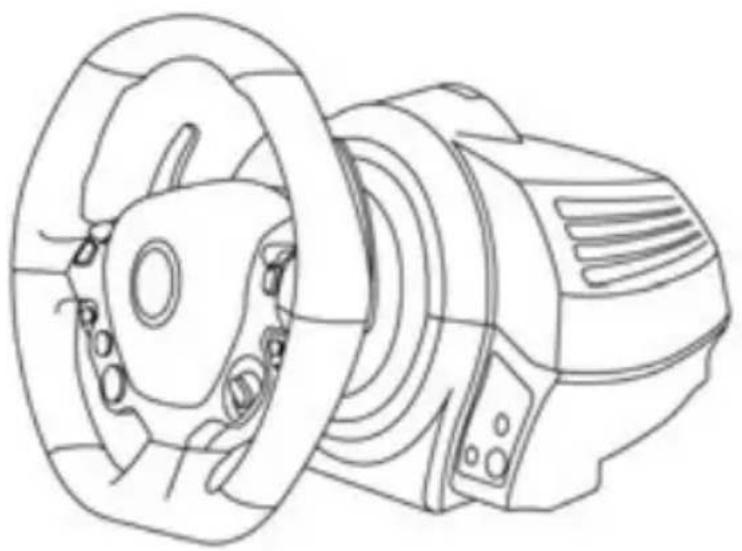

MANUALE UTENTE TX Ferrari 458 Italia Edition THRUSTMASTER

ATTENZIONE: Per far sì che il tuo TX Racing Wheel funzioni correttamente con i giochi per XBOX ONE, potrebbe rendersi necessario installare gli aggiornamenti automatici dei giochi (disponibili nel momento in cui la tua console viene collegata a internet).2/16 CARATTERISTICHE TECNICHE 1 Base del volante 2 Volante 3 2 leve del cambio sequenziali (Up & Down) 4 D-Pad multidirezionale (Engine Start) 5 Manettino (2 posizioni) 6 Pulsante MODE + led Rosso/Verde 7 Pulsante Xbox Guide 8 Led bianco 9 Ampia foro filettato (per sistema di aggancio e vite di fissaggio) 10 Sistema di aggancio 11 Vite di fissaggio in metallo

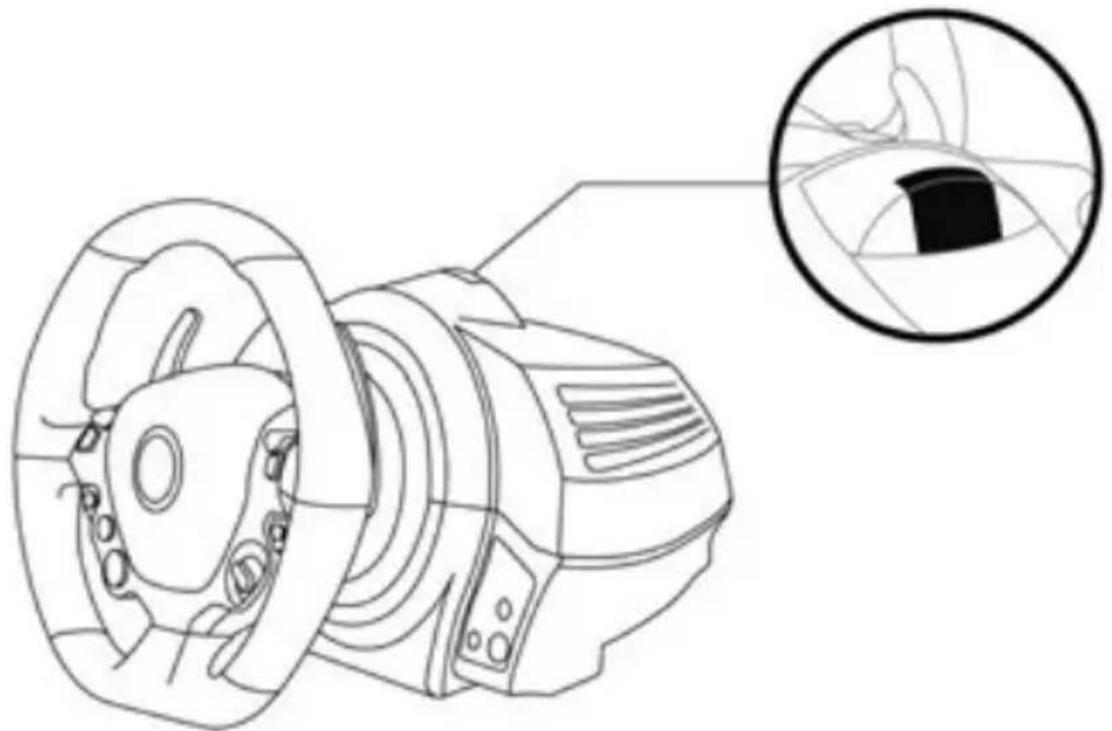

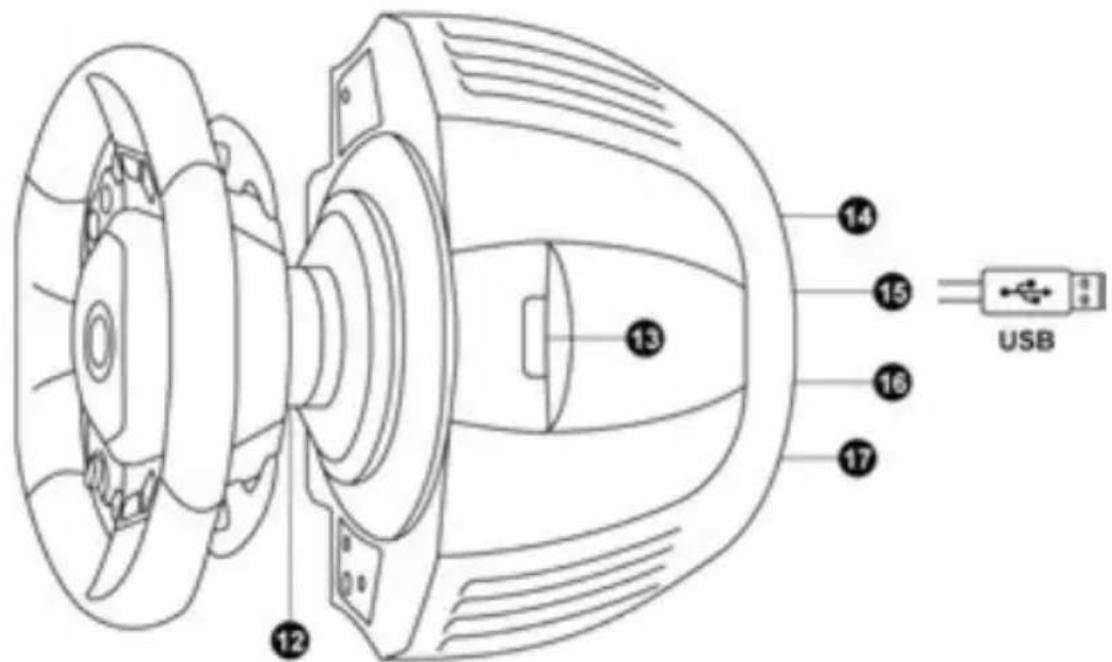

12 Thrustmaster Quick Release 13 Sincronizzatore controller (per riconoscimento Kinect™) 14 Connettore di alimentazione (tipo A o B) (varia da una nazione all'altra) 15 Cavo USB e connettore del volante 16 Connettore cambio (venduto separatamente, in uscita a breve) 17 Connettore pedaliera3/16 COLLEGARE IL VOLANTE ALLA RETE ELETTRICA = SI PREGA DI LEGGERE ATTENTAMENTE L'alimentatore del tuo volante varia a seconda della nazione in cui hai acquistato la tua periferica. L'alimentazione potrebbe essere: Interna, con:

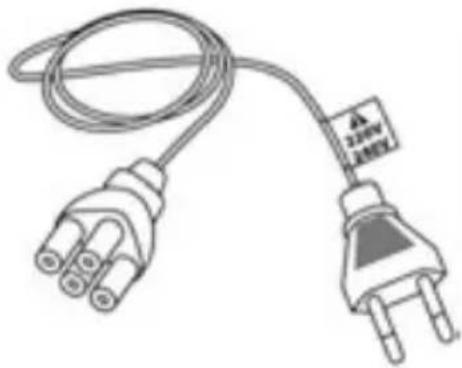

• Un alimentatore collocato direttamente nella base del volante, con un connettore di tipo A Un cavo di alimentazione da 220-240V = compatibile solo con correnti elettriche a 220-240V.

Non collegare mai il cavo da 220-240V a una presa elettrica a 100-130V! Non collegare mai questo cavo ad un adattatore per prese elettriche!

• Un alimentatore collocato direttamente nella base del volante, con un connettore di tipo A

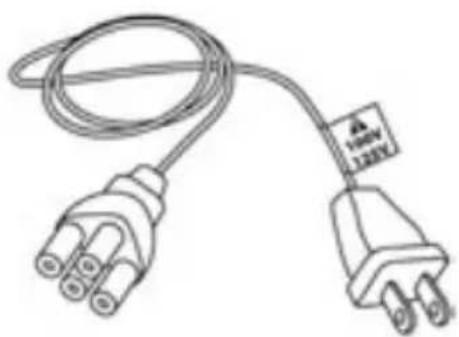

• Un cavo di alimentazione da 100-125V = compatibile solo con correnti elettriche a 100-125V.

Non collegare mai il cavo da 100-125V a una presa elettrica a 220-240V! Non collegare mai questo cavo ad un adattatore per prese elettriche!

IMPORTANTE: se non conosci il voltaggio della corrente elettrica presente nell'area in cui stai utilizzando il tuo volante, ti invitiamo a contattare il tuo fornitore di energia elettrica. Esterna, con:

• Un alimentatore esterno presente sulla base del volante, con un connettore di tipo B

• Un cavo di alimentazione = compatibile con tutti i voltaggi, 110-240V.4/16 ATTENZIONE Prima di utilizzare questo prodotto, ti invitiamo a leggere con attenzione il presente documento e a conservare quest'ultimo in caso avessi bisogno di consultarlo nuovamente. Attenzione – Shock elettrico

• Conserva questo prodotto in un luogo asciutto e non esporlo alla polvere o alla luce del sole.

• Rispetta la direzione di inserimento dei connettori.

• Non torcere e non tirare i connettori e i cavi.

• Non versare liquidi sul prodotto o sui relativi connettori.

• Non cortocircuitare il prodotto.

• Non smontare questo prodotto; non gettarlo nel fuoco e non esporlo alle alte temperature.

• Non usare un altro cavo di alimentazione oltre a quello fornito assieme al tuo volante.

• Non utilizzare il cavo di alimentazione qualora quest'ultimo o i connettori dovessero risultare danneggiati, divisi o rotti.

• Assicurati che il cavo di alimentazione sia correttamente inserito nella presa elettrica e nel connettore posto nella parte posteriore della base del volante.

• Non aprirlo. Non utilizzare pezzi sostitutivi al suo interno. Contatta l'apposito servizio del produttore, una ditta specializzata o un tecnico qualificato.

• Usa unicamente i connettori/accessori indicati dal produttore.

• Qualora il volante non dovesse funzionare correttamente (se dovesse generare un qualunque suono inusuale, calore o odori), smetti immediatamente di utilizzarlo, scollega il cavo di alimentazione dal relativo connettore e scollega tutti gli altri cavi.

• Se pensi di non dover utilizzare il volante per un lungo periodo di tempo, scollega l'alimentatore dalla presa di corrente. Prese d'aria Accertati di non ostruire nessuna delle prese d'aria presenti nella base del volante. per una ventilazione ottimale, attieniti alle seguenti indicazioni:

• Colloca la base ad almeno 10cm di distanza dal muro.

• Non collocare la base in uno spazio angusto.

• Non coprire la base.

• Non lasciare che la polvere penetri nella prese d'aria. Per motivi di sicurezza, non utilizzare mai la pedaliera a piedi nudi o indossando solamente i calzini. THRUSTMASTER

DECLINA OGNI RESPONSABILITÀ IN CASO DI INFORTUNI DERIVANTI DALL'USO DELLA PEDALIERA SENZA SCARPE. Attenzione – Infortuni derivanti dal force feedback e dai movimenti ripetuti Giocare con un volante force-feedback potrebbe causare dolori muscolari o articolari. Per evitare qualsiasi problema:

• Evita di giocare per lunghi periodi di tempo.

• Prenditi 10-15 minuti di pausa per ogni ora di gioco.

• Qualora dovessi avvertire fatica o dolore a mani, polsi, braccia, piedi o gambe, smetti di giocare e riposati per alcune ore prima di ricominciare a giocare.5/16 Attenzione – Infortuni derivanti dal force feedback e dai movimenti ripetuti (seguito)

• Qualora i sintomi o il dolore sopradescritti dovessero persistere anche quando ricominci a giocare, smetti di giocare e consulta il tuo medico.

• Tenere lontano dalla portata dei bambini.

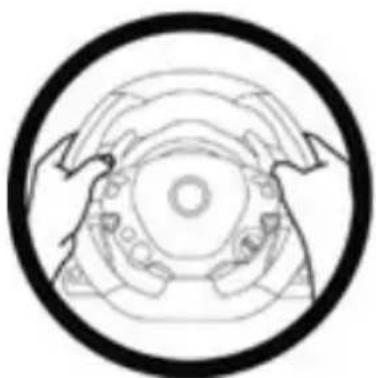

• Mentre giochi, mantieni sempre le mani sul volante in posizione corretta, senza mai lasciarlo andare completamente.

• Mentre giochi, non infilare mai le tue mani o le tue dita sotto ai pedali o in una qualunque posizione nei pressi della pedaliera.

• Durante la calibrazione e mentre giochi, non infilare mai la tua mano o il tuo braccio attraverso le aperture del volane.

• Controlla che la base del volante sia accuratamente fissata così come indicato nel manuale.

Può essere maneggiato solo da utenti con un'età minima di 16 anni PRODOTTO PESANTE Fai attenzione a non far cadere il prodotto addosso a te o a chiunque altro!

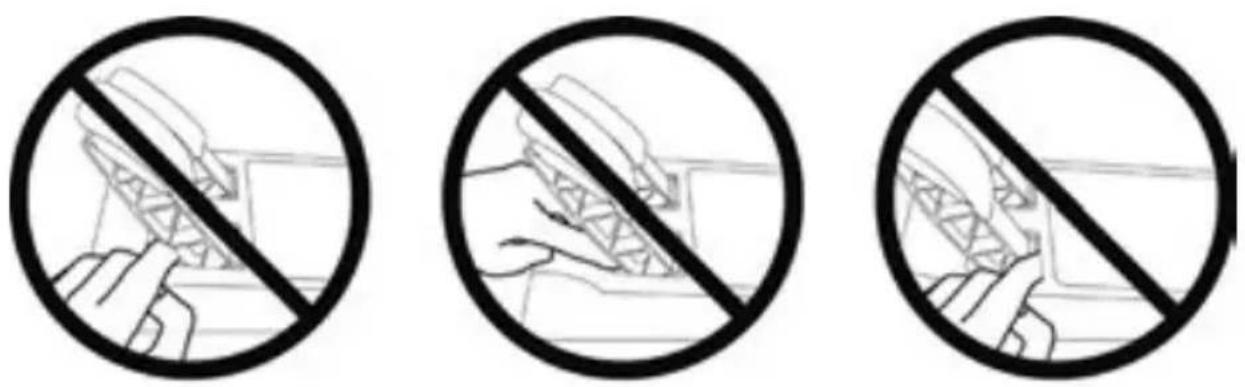

Attenzione – Rischio di schiacciamento da pedaliera mentre giochi

• Tieni la pedaliera lontana dai bambini.

• Mentre giochi, non appoggiare mai le tue dita sui pedali o nelle immediate vicinanze.

• Mentre giochi, non appoggiare mai le tue dita sulla base posteriore dei pedali o nelle immediate vicinanze.

• Mentre giochi, non appoggiare mai le tue dita sulla base anteriore dei pedali o nelle immediate vicinanze.

Attenzione – Rischio di schiacciamento da pedaliera quando non giochi

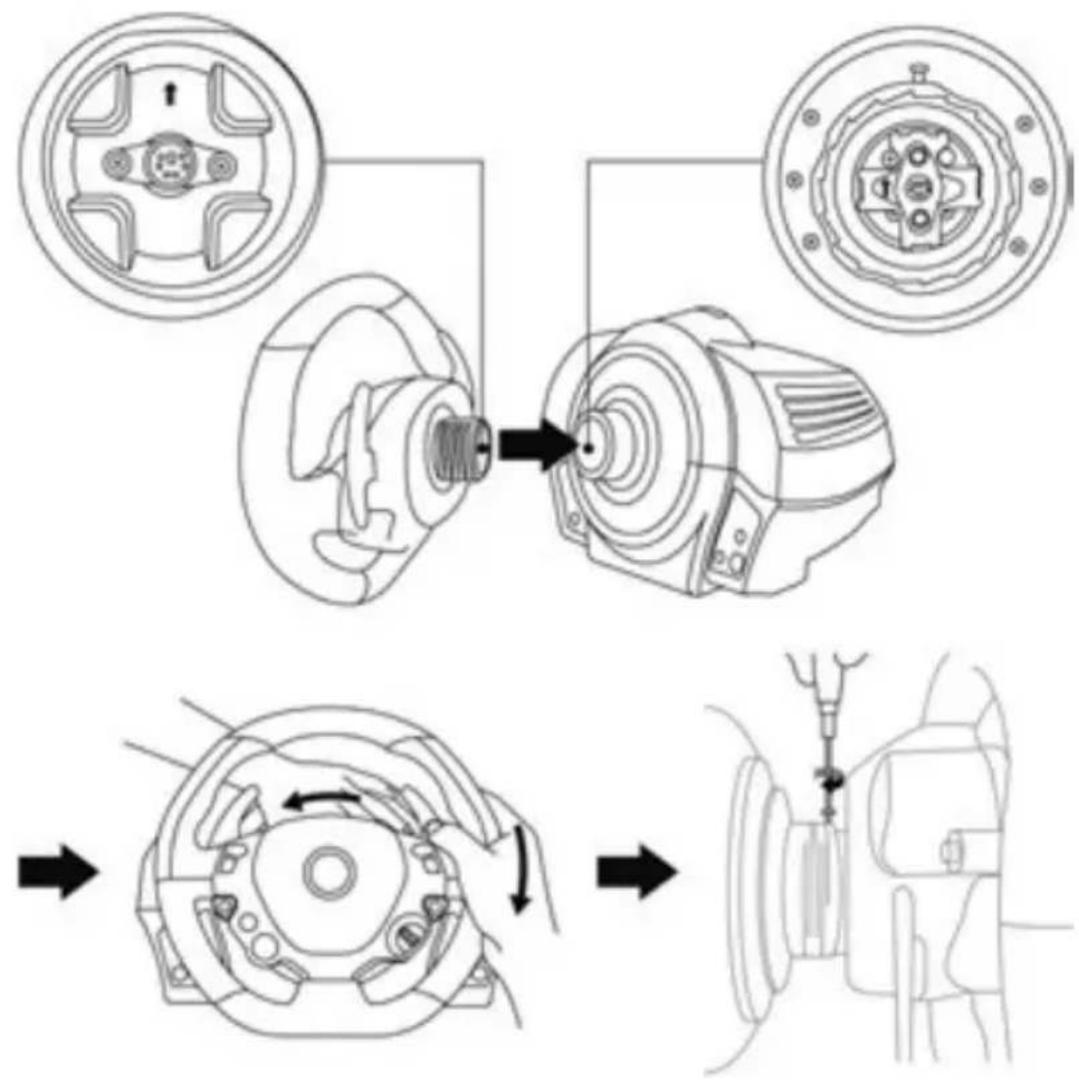

• Conserva la pedaliera in un posto sicuro e tienila lontana dalla portata dei bambini.7/16 COLLEGARE IL VOLANTE FERRARI 458 ITALIA ALLA PROPRIA BASE Allinea correttamente i connettori utilizzando le frecce: Connettore della base (1): freccia rivolta verso l'alto Connettore del volante (2): freccia rivolta verso l'alto Dopo aver correttamente posizionato i connettori, non devi far altro che ruotare in senso antiorario l'anello del sistema Thrustmaster Quick Release (12), tenendo il volante (2) fermo in posizione. Dopodiché, stringi l'anello più a fondo che puoi; per far questo, tieni l'anello in posizione e ruota il volante in senso orario.

Dopo aver installato il volante FERRARI 458 ITALIA, ruotalo di 180° (guardando il volante, il logo FERRARI deve apparire ribaltato) per accedere alla piccola vita di fissaggio presente sul sistema Thrustmaster Quick Release (12). Utilizzando un lungo cacciavite a croce, stringi la piccola vite di fissaggio (senza usare troppa forza), facendola ruotare in senso orario. Non utilizzare troppa forza per stringere la piccola vite di fissaggio (con un cacciavite a croce)! Smetti di avvitarla non appena avverti un po' di resistenza.8/16

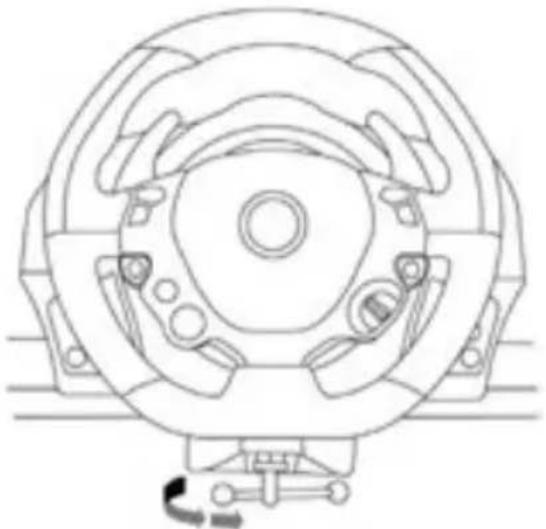

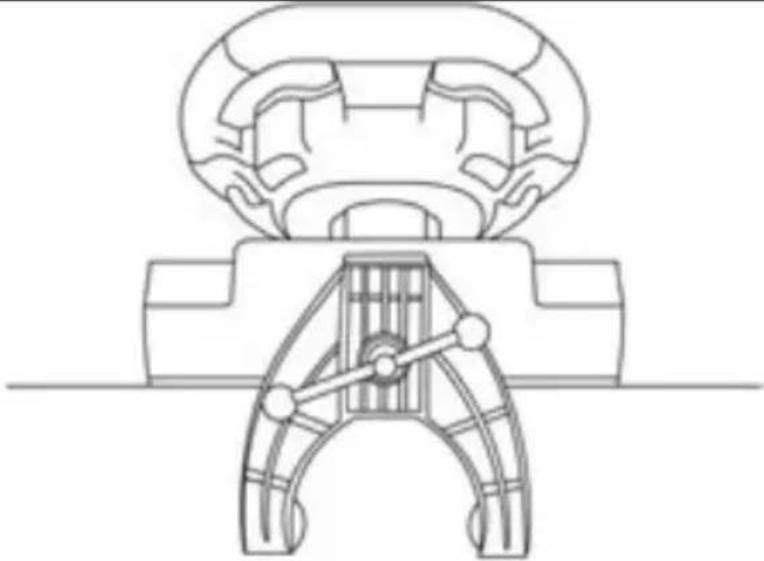

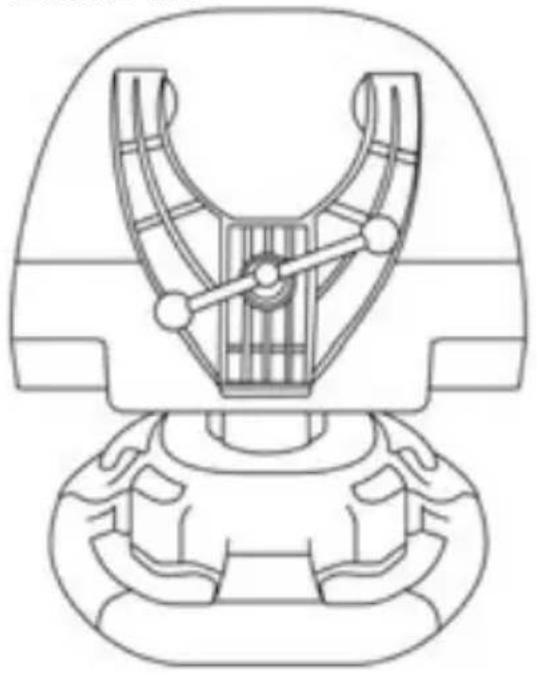

Fissare il volante a un tavolo o a una scrivania

1. Colloca il volante su un tavolo o su qualsiasi altra superficie piana, orizzontale e stabile.

2. Inserisci la vite di fissaggio (11) nel sistema di aggancio (10), dopodiché blocca la periferica ruotando la

vite in senso antiorario, in modo tale che questa penetri nell'ampio foro filettato (9) presente nella parte inferiore del volante, finché la periferica non risulti perfettamente stabile. SEMPRE MAI

ATTENZIONE: Non stringere mai la vite da sola, senza il sistema di aggancio! (Ciò potrebbe danneggiare il volante).9/16

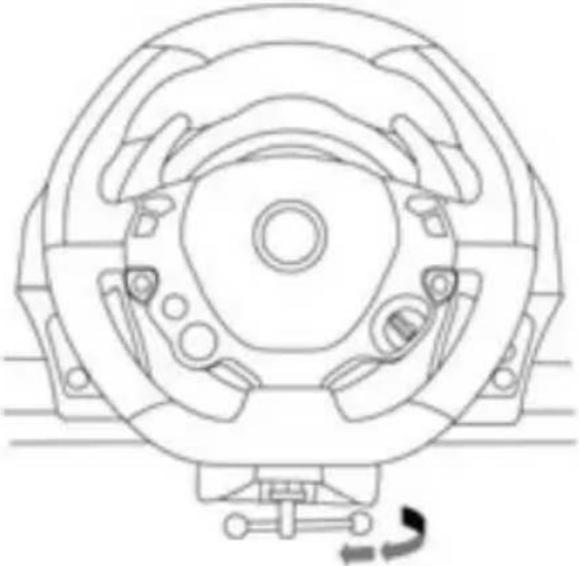

AGGANCIO / RIMOZIONE DIREZIONE Per stringere: Gira la vite in senso antiorario

1. Colloca la base del volante sul piano dell'abitacolo.

2. Fai passare due viti tipo M6 (non incluse) attraverso il piano dell'abitacolo, quindi avvitale nei due

piccoli fori filettati presenti nella parte inferiore del volante. Importante: la lunghezza delle viti tipo M6 non dovrebbe superare lo spessore del piano + 12 mm; viti più lunghe potrebbero danneggiare le componentistiche presenti all'interno della base del volante.

3. Se necessario, stringi il sistema di aggancio standard inserendo la vite di fissaggio nell'apposito ampio

foro filettato. Agganciare la pedaliera ad un abitacolo

1. Aggancia la pedaliera sfruttando i piccoli fori filettati presenti nella sua parte inferiore.

2. Fai passare due viti tipo M6 (non incluse) attraverso il piano dell'abitacolo, quindi avvitale nei due

piccoli fori filettati presenti nella parte inferiore della pedaliera. Importante: la lunghezza delle viti tipo M6 non dovrebbe superare lo spessore del piano + 10 mm; viti più lunghe potrebbero danneggiare le componentistiche presenti all'interno della base del volante. MAPPATURA

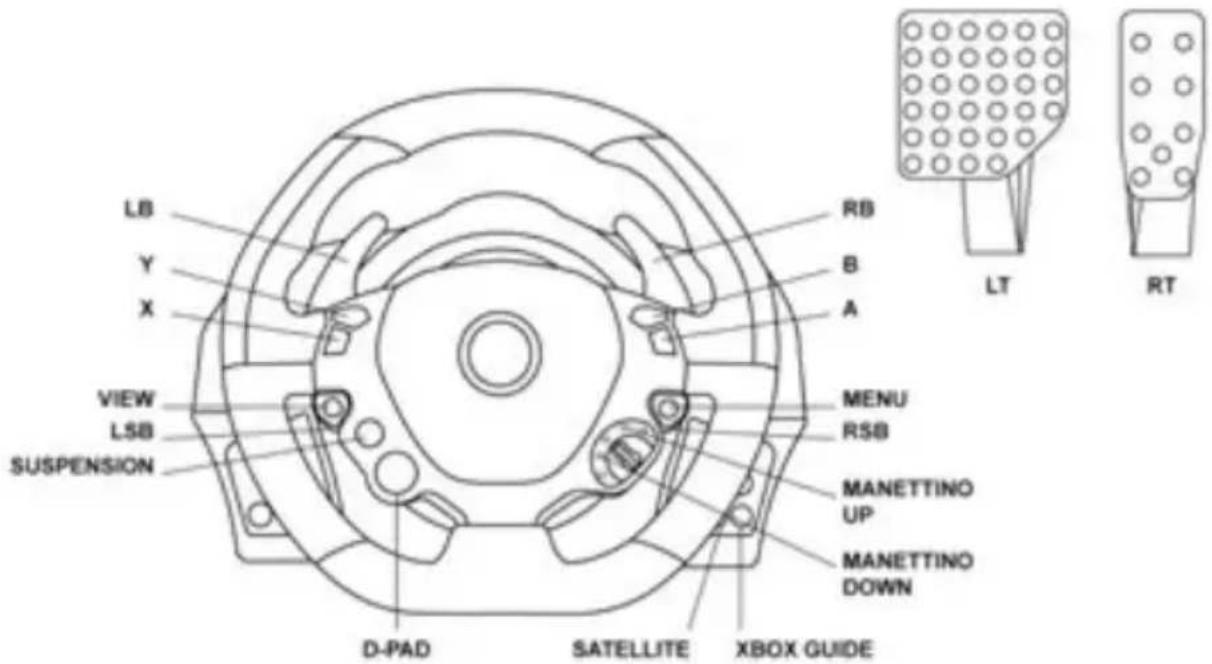

Al momento del lancio del prodotto per Xbox One, vi saranno diversi pulsanti azione del volante cui corrisponderanno le medesime funzioni nel gioco. Nell'immediato futuro, aggiornando automaticamente i tuoi giochi (gli aggiornamenti automatici saranno disponibili nel momento in cui collegherai la tua console a internet) e aggiornando il firmware del tuo volante, potrai eliminare queste funzioni duplicate, aumentando così il numero di singoli pulsanti.11/16

AGGIORNARE IL FIRMWARE DEL TUO VOLANTE

Il firmware presente nella base del tuo volante può essere aggiornato ad una versione più recente, per apportare migliorie al prodotto. Per visualizzare la versione del firmware attualmente presente nel tuo volante e, se necessario, aggiornarla: su PC, collegati al sito http://support.thrustmaster.com. Clicca su Volanti / TX Racing Wheel, dopodiché seleziona Firmware e segui le istruzioni per la procedura di scaricamento e installazione.

INSTALLARE IL VOLANTE SU XBOX ONE

1. Collega la pedaliera al connettore (17) presente nella parte posteriore della base del volante.

2. Collega il cavo di alimentazione al connettore (14) presente nella parte posteriore della base del

3. Collega il cavo di alimentazione a una presa di corrente, rispettando le indicazioni sul voltaggio

elettrico. Per ulteriori informazioni su questo punto, consulta il capitolo COLLEGARE IL VOLANTE ALLA RETE ELETTRICA, a pagina 3 del presente manuale.

4. Collega il connettore USB del volante (15) ad una delle porte USB della console.

Ora sei pronto per gareggiare!

CALIBRAZIONE AUTOMATICA DI VOLANTE E PEDALIERA

Il volante si calibra automaticamente nel momento in cui colleghi il volante alla rete elettrica e inserisci nella console il connettore USB del volante. Durante questa fase, il volante si muoverà rapidamente a destra e a sinistra, coprendo un angolo di 900 gradi, prima di fermarsi in posizione centrale. ATTENZIONE: Non toccare mai il volante durante la fase di auto-calibrazione! (Ciò potrebbe causare un'errata calibrazione e/o infortuni personali).

CALIBRAZIONE AUTOMATICA DELLA PEDALIERA

Non collegare mai la pedaliera alla base del volante (né scollegarla mai dalla base) mentre il volante è collegato alla console o durante i giochi (ciò potrebbe causare un'errata calibrazione). Collega sempre la pedaliera prima di collegare il volante alla console. Una volta completata la calibrazione del volante e avviato il gioco, i pedali si auto-calibreranno dopo averli premuti alcune volte. ATTENZIONE: Non premere mai i pedali durante la fase di auto-calibrazione del volante o durante il caricamento di un gioco! (Ciò potrebbe causare un'errata calibrazione)12/16 Qualora il tuo volante e la tua pedaliera non funzionassero correttamente, o se la calibrazione dovesse apparirti errata: Spegni la tua console, scollega completamente il tuo volante, ricollega tutti i cavi (compresi il cavo di alimentazione e la pedaliera), quindi riavvia la tua console e il tuo gioco. SINCRONIZZATORE CONTROLLER (13) Per assicurarti il corretto rilevamento del tuo volante, il sensore per la sincronizzazione della tua periferica (posto nella parte superiore della base del volante) dovrà sempre rimanere nel campo visivo della camera KINECT™.

Per ragioni di sicurezza, la base del volante dispone di un sensore per la temperatura. Se la temperatura della periferica dovesse alzarsi troppo, il tuo volante potrebbe spegnersi improvvisamente. In questo caso: - Scollega il cavo di alimentazione e il connettore USB della periferica. - Attedi che la base del volante si raffreddi del tutto. - Dopodiché, ricollega la periferica.13/16 PULSANTE E LED MODE (6) Pulsante MODE per la pedaliera La pedaliera acclusa al TX Racing Wheel presenta 2 pedali. Durante l'uso della pedaliera, assicurati che il led resti sempre acceso in rosso, altrimenti il pedale dell'acceleratore non funzionerà correttamente. Il TX Racing Wheel è compatibile anche con pedaliere Thrustmaster a 3 pedali (vendute separatamente; disponibili a breve); in questo modo potrai scambiare elettronicamente fra loro i pedali di acceleratore frizione. Per far questo, non devi far altro che tenere premuto il pulsante MODE (6) per 2 secondi. Lo stato dell'attivazione dello scambio tra i pedali viene salvato nella memoria interna del volante.

PEDALI ACCELERATORE E FRIZIONE

Altri consigli per il pulsante MODE Per saperne di più sul pulsante e sul led MODE, consulta il sito http://support.thrustmaster.com. Clicca su Volanti / TX Racing Wheel, quindi seleziona Manuale o FAQ. FILE DI AIUTO E FAQ (non riportati nel presente manuale) Visita il sito http://support.thrustmaster.com. Clicca su Volanti / TX Racing Wheel, quindi seleziona Manuale o FAQ.14/16 Informazioni sulla garanzia al consumatore A livello mondiale, Guillemot Corporation S.A., avente sede legale in Place du Granier, B.P. 97143, 35571 Chantepie, Francia (d’ora in avanti “Guillemot”) garantisce al consumatore che il presente prodotto Thrustmaster sarà privo di difetti relativi ai materiali e alla fabbricazione, per un periodo di garanzia corrispondente al limite temporale stabilito per la presentazione di un reclamo riguardante la conformità del prodotto in questione. Nei paesi della Comunità Europea, tale periodo equivale a due (2) anni a partire dalla consegna del prodotto Thrustmaster. In altri paesi, la durata della garanzia corrisponde al limite temporale stabilito per la presentazione di un reclamo riguardante la conformità del prodotto Thrustmaster in base alle leggi applicabili nel paese in cui il consumatore risiedeva alla data di acquisto del prodotto Thrustmaster (qualora nel paese in questione non esistesse alcuna norma a riguardo, il periodo di garanzia corrisponderà a un (1) anno a partire dalla data originale di acquisto del prodotto Thrustmaster). Qualora, durante il periodo di garanzia, il prodotto dovesse apparire difettoso, contatti immediatamente l’Assistenza Tecnica, che le indicherà la procedura da seguire. Qualora il difetto dovesse essere confermato, il prodotto dovrà essere riportato al luogo di acquisto (o qualsiasi altro luogo indicato dall’Assistenza Tecnica). Nel contesto della presente garanzia, il prodotto difettoso di proprietà del consumatore potrà essere sostituito o reso nuovamente funzionante, a discrezione dell’Assistenza Tecnica. Se, durante il periodo coperto dalla garanzia, il prodotto Thrustmaster fosse oggetto di tale rimessa in operatività, alla rimanente durata della garanzia dovrà essere aggiunto un periodo di almeno sette (7) giorni, durante il quale il prodotto risulta non utilizzabile (tale periodo intercorre dalla data della richiesta di intervento da parte del consumatore o dalla data in cui il prodotto in questione è reso disponibile per la rimessa in operatività, questo nel caso in cui tale data sia successiva alla data di richiesta di intervento). Qualora le leggi applicabili in materia lo consentano, la totale responsabilità di Guillemot e delle sue controllate (compresi i danni conseguenti) si limita alla rimessa in operatività o alla sostituzione del prodotto Thrustmaster. Qualora le leggi applicabili in materia lo consentano, Guillemot declina ogni garanzia sulla commerciabilità o la conformità a finalità particolari. La presente garanzia non potrà essere applicata: (1) se il prodotto è stato modificato, aperto, alterato o ha subito danni derivanti da un uso inappropriato o non autorizzato, da negligenza, da un incidente, dalla semplice usura, o da qualsiasi altra causa non riconducibile a difetti nei materiali o nell'assemblaggio (compresi, ma non i soli, prodotti Thrustmaster combinati con elementi inadatti, tra cui, in particolare, batterie ricaricabili, caricatori o qualsiasi altro elemento non fornito da Guillemot per questo prodotto); (2) nel caso in cui il prodotto sia stato utilizzato per qualsiasi altro scopo al di fuori dell’uso domestico, comprese finalità professionali o commerciali (esempio: sale giochi, allenamenti, concorsi); (3) in caso di mancato rispetto delle istruzioni fornite dall'Assistenza Tecnica; (4) in caso di software, ovvero software soggetto a una specifica garanzia; (5) ai materiali di consumo (elementi che richiedono la loro sostituzione al termine della loro durata di esercizio come, ad esempio, batterie di tipo convenzionale o cuscinetti protettivi per auricolari o cuffie); (6) agli accessori (ad esempio, cavi, custodie, borsette, borse, cinturini); (7) se il prodotto è stato venduto ad un'asta pubblica. La presente garanzia non è trasferibile. I diritti legali del consumatore, stabiliti dalle leggi vigenti in materia di vendita di beni di consumo nel relativo paese, non vengono intaccati dalla presente garanzia.15/16 Disposizioni addizionali sulla garanzia Per tutta la durata della garanzia, in linea di principio, Guillemot non fornirà alcuna parte di ricambio, in quanto la sola Assistenza Tecnica è la parte autorizzata ad aprire e/o rimettere in funzionamento tutti i prodotti Thrustmaster (fatta eccezione per eventuali procedure di rimessa in operatività che l’Assistenza Tecnica potrebbe richiedere al consumatore, attraverso istruzioni scritte – viste, ad esempio, la semplicità e la mancanza di riservatezza della procedura di rimessa in operatività – e fornendo al consumatore le necessarie parti di ricambio, se ve ne fosse l’esigenza). Considerando i propri cicli di innovazione e per proteggere il proprio know-how e i propri segreti commerciali, in linea di principio, Guillemot non fornirà alcuna notifica o parte di ricambio finalizzata alla rimessa in attività di un qualunque prodotto Thrustmaster il cui periodo di garanzia risultasse scaduto. Responsabilità Qualora le leggi applicabili in materia lo consentano, Guillemot Corporation S.A. (d'ora in avanti “Guillemot”) e le sue controllate declinano ogni responsabilità per qualsiasi danno derivante da almeno una delle seguenti condizioni: (1) il prodotto è stato modificato, aperto o alterato; (2) mancato rispetto delle istruzioni di installazione; (3) uso inappropriato o non permesso, negligenza, incidente (come, ad esempio, un impatto); (4) semplice usura; (5) utilizzo del prodotto per qualsiasi altro scopo al di fuori dell’uso domestico, comprese finalità professionali o commerciali (esempio: sale giochi, allenamenti, concorsi). Qualora le leggi applicabili in materia lo consentano, Guillemot e le sue controllate declinano ogni responsabilità per qualsiasi danno non riconducibile a difetti nei materiali o nella fabbricazione del prodotto (compresi, ma non i soli, potenziali danni causati direttamente o indirettamente da un qualunque software, oppure dall’uso del prodotto Thrustmaster in combinazione con elementi inadatti, tra cui, in particolare, batterie ricaricabili, caricatori o qualsiasi altro elemento non fornito da Guillemot per questo prodotto). ASSISTENZA TECNICA http://support.thrustmaster.com16/16 COPYRIGHT © 2017 Guillemot Corporation S.A. Tutti i diritti riservati. Thrustmaster

è un marchio registrato di proprietà di Guillemot Corporation S.A. Ferrari® è un marchio depositato di Ferrari Idea S.p.A. Tutti gli altri marchi appartengono ai legittimi proprietari. Illustrazioni escluse. I contenuti, i design e le caratteristiche possono essere oggetto di modifiche senza preavviso e possono variare da un Paese all’altro. Fabbricato in Cina.

RACCOMANDAZIONI SULLA TUTELA DELL’AMBIENTE

Nell’Unione Europea: Al termine della sua vita operativa, questo prodotto non dovrebbe essere gettato assieme ai comuni rifiuti, ma dovrebbe essere portato ad un apposito punto di raccolta destinato al riciclaggio del Materiale Elettrico ed Elettronico. Ciò è confermato dal simbolo riportato sul prodotto, nel manuale d’uso o sulla confezione. A seconda delle proprie caratteristiche, i materiali potrebbero essere riciclati. Tramite il riciclaggio ed altre forme di trattamento del Materiale Elettrico ed Elettronico, è possibile fornire un importante contributo per la salvaguardia dell’ambiente. Per conoscere i punti di raccolta più vicini a te, contatta le autorità locali competenti. In tutti gli altri Paesi: per favore, rispetta le leggi locali sul riciclo dei materiali elettrici ed elettronici. Informazioni da conservare. I colori e le decorazioni possono variare. I ganci di plastica e gli adesivi dovrebbero essere rimossi dal prodotto prima che quest’ultimo venga utilizzato. www.thrustmaster.com *Valido solo in UE e Turchia
