Тип продукта	Гоночный руль с обратной связью
Бренд	Thrustmaster
Модель	TX Ferrari 458 Italia Edition
Совместимость	Xbox One, ПК (требуется обновление прошивки)
Обратная связь	Встроенный мотор с обратной связью
Угол поворота	900 градусов (270° от упора до упора)
Система крепления	Струбцина для стола или винты M6 для кокпита
Педальный блок	2 педали (газ/тормоз), возможна установка дополнительной 3-й педали
Рычаги переключения	2 последовательных рычага (вверх/вниз)
Quick Release	Thrustmaster Quick Release для быстрой смены руля
Вес	7 кг (полный комплект)
Питание	От сети: 100-125 В или 220-240 В в зависимости от версии (см. инструкцию)
Подключение	USB, разъем для педального блока, разъем для коробки передач (опция)
Калибровка	Автоматическая при запуске
Содержимое коробки	База, руль Ferrari 458 Italia, педальный блок 2 педали, кабель USB, кабель питания, система крепления
Уход	Протирать сухой тканью; не закрывать вентиляционные отверстия
Безопасность	Прочитайте предупреждения перед использованием; не используйте босиком
Гарантия	2 года (ЕС), 1 год (за пределами ЕС) в соответствии с условиями
Ремонтопригодность	Ремонт только технической поддержкой; запасные части не предоставляются
Производство	Сделано в Китае

Часто задаваемые вопросы - TX Ferrari 458 Italia Edition THRUSTMASTER

Как установить руль Ferrari на базу рулевой колонки?

Совместите стрелки на разъемах вверх, вставьте руль, затем поверните кольцо Thrustmaster Quick Release против часовой стрелки, удерживая руль неподвижным. Затем затяните кольцо, поворачивая руль по часовой стрелке. Наконец, закрутите маленький винт на кольце с помощью крестовой отвертки.

Как закрепить руль на столе?

Поместите струбцину в систему крепления, затем вкрутите узел в крупную резьбу под рулем против часовой стрелки до устойчивости. Никогда не вкручивайте струбцину отдельно без системы крепления.

Как выполнить автоматическую калибровку руля и педалей?

Руль калибруется автоматически при подключении к сети и консоли. Не прикасайтесь к рулю во время этого процесса. Педали калибруются автоматически после нескольких нажатий после запуска игры. Не нажимайте на педали во время калибровки.

Что делать, если руль работает неправильно?

Выключите консоль, полностью отключите руль, подключите все кабели (сетевой и педального блока) заново, перезагрузите и запустите игру. Если проблема не устранена, может потребоваться обновление прошивки через сайт support.thrustmaster.com.

Как обновить прошивку руля?

На ПК перейдите на http://support.thrustmaster.com, нажмите на Рули / TX Racing Wheel, затем Firmware, следуйте инструкциям по загрузке и установке. Включенная прошивка позволяет добавлять улучшения и исправлять задвоение кнопок.

Как поменять местами педали газа и сцепления?

Нажмите кнопку MODE (6) на 2 секунды. Световой индикатор изменится с красного (нормальный) на зеленый (инвертированный). Это изменение сохраняется во внутренней памяти руля.

Каковы основные предупреждения по безопасности?

Никогда не используйте руль босиком или в носках. Не помещайте руки или пальцы под педали. Не прикасайтесь к рулю во время автокалибровки. Избегайте длительных игровых сессий. Внимательно прочитайте руководство перед использованием.

Совместим ли руль TX Ferrari 458 Italia Edition с ПК?

Да, руль совместим с ПК. Для оптимальной работы может потребоваться обновление прошивки и установка драйверов, доступных на сайте Thrustmaster.

Как чистить и обслуживать руль?

Используйте сухую мягкую ткань для очистки поверхностей. Не закрывайте вентиляционные решетки базы. Избегайте влаги, пыли и прямых солнечных лучей.

Какое покрытие гарантии?

Гарантия составляет 2 года в Европейском Союзе и 1 год в других странах (если местное законодательство не предусматривает иное). Она покрывает дефекты материалов и изготовления. Не покрываются: нормальный износ, случайные повреждения, профессиональное использование или несанкционированные модификации.

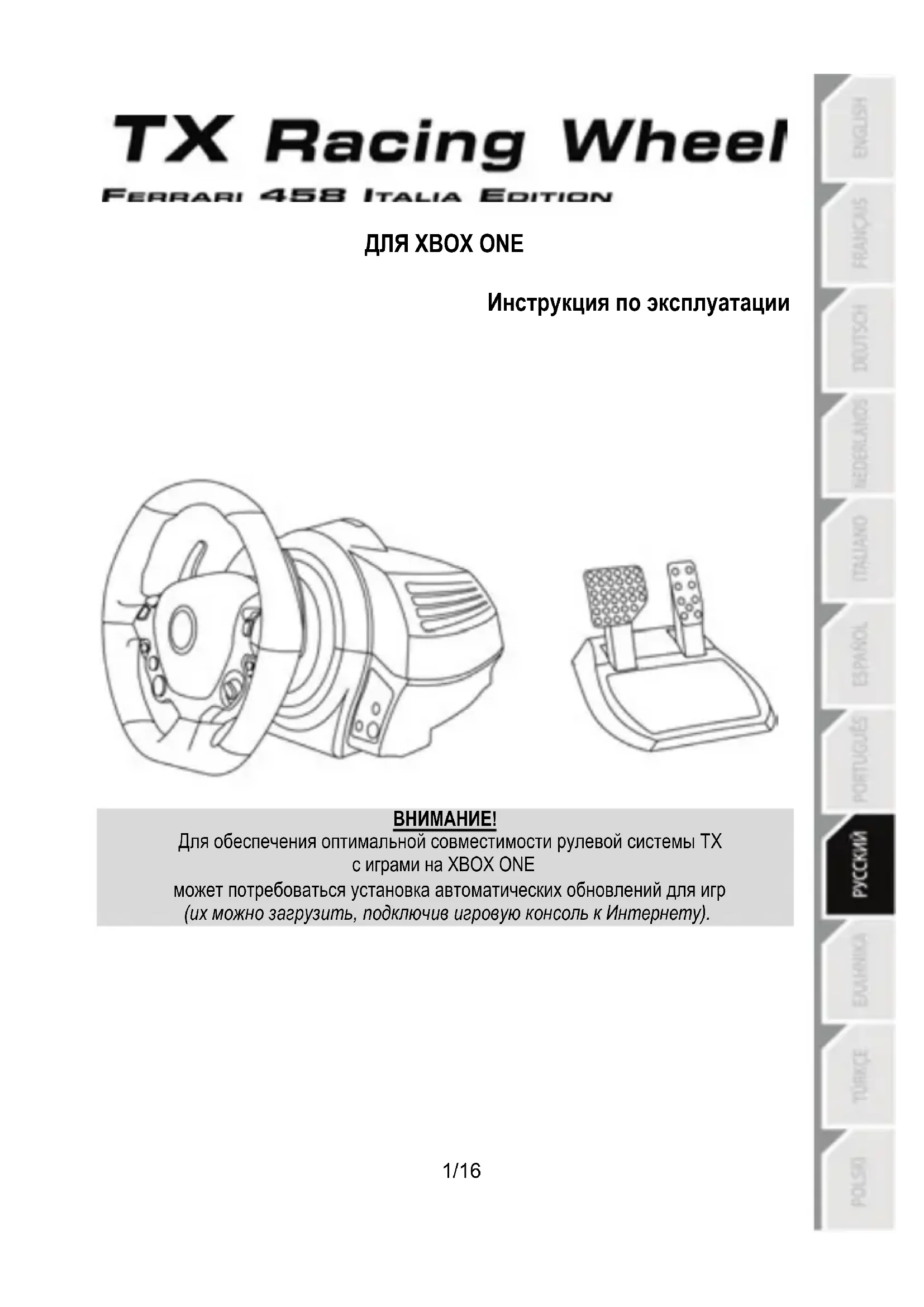

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TX Ferrari 458 Italia Edition THRUSTMASTER

Инструкция по эксплуатации

Для обеспечения оптимальной совместимости рулевой системы TX с играми на XBOX ONE

может потребоваться установка автоматических обновлений для игр (их можно загрузить, подключив игровую консоль к Интернету).

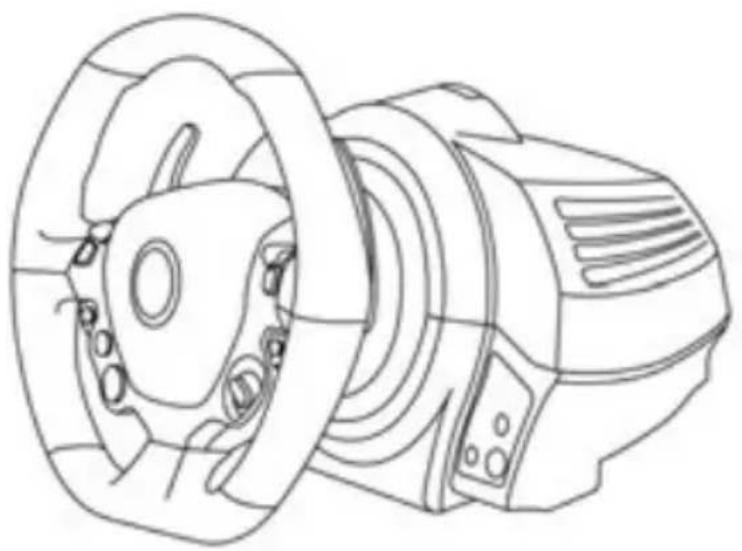

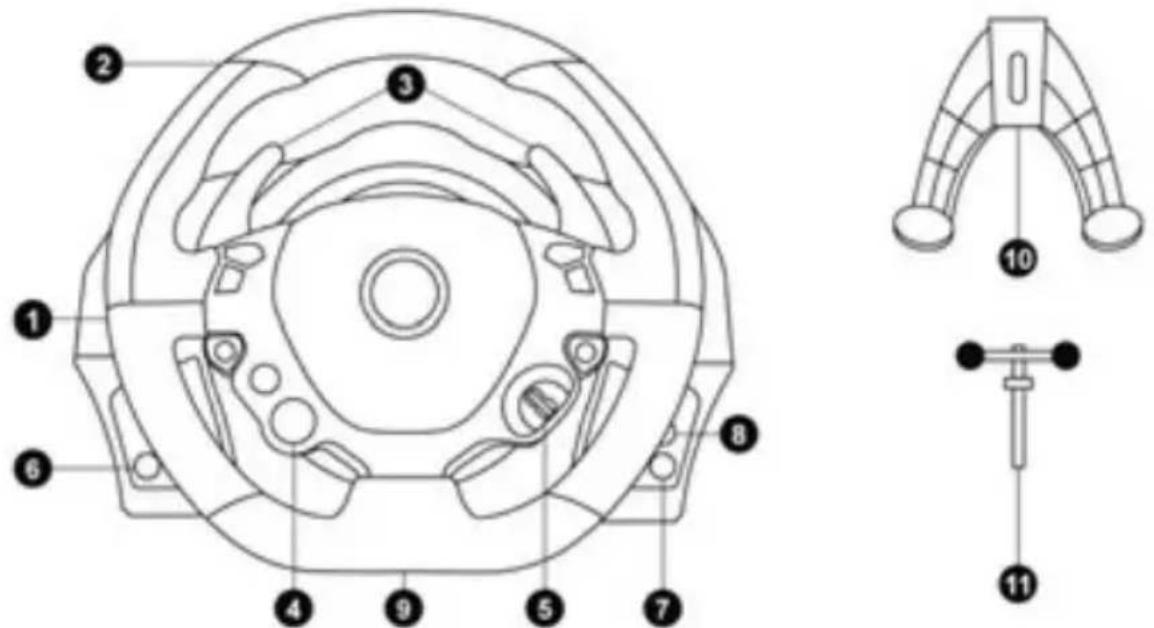

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 База гоночного руля
2 Гоночный руль
3 2 секвенционных переключателя передач (вверх и вниз)
4 Многопозиционная кнопка D-Pad (Engine Start)
5 Переключатель Manettino (2 положения)

6 Кнопка MODE (Режим) + красный/зеленый индикатор
7 Кнопка Xbox Guide
8 Белый индикатор
9 Резьба под большой винт (для системы крепления и крепежного винта)
10 Система крепления
11 Металлический крепежный винт

12 Система крепления Thrustmaster Quick Release

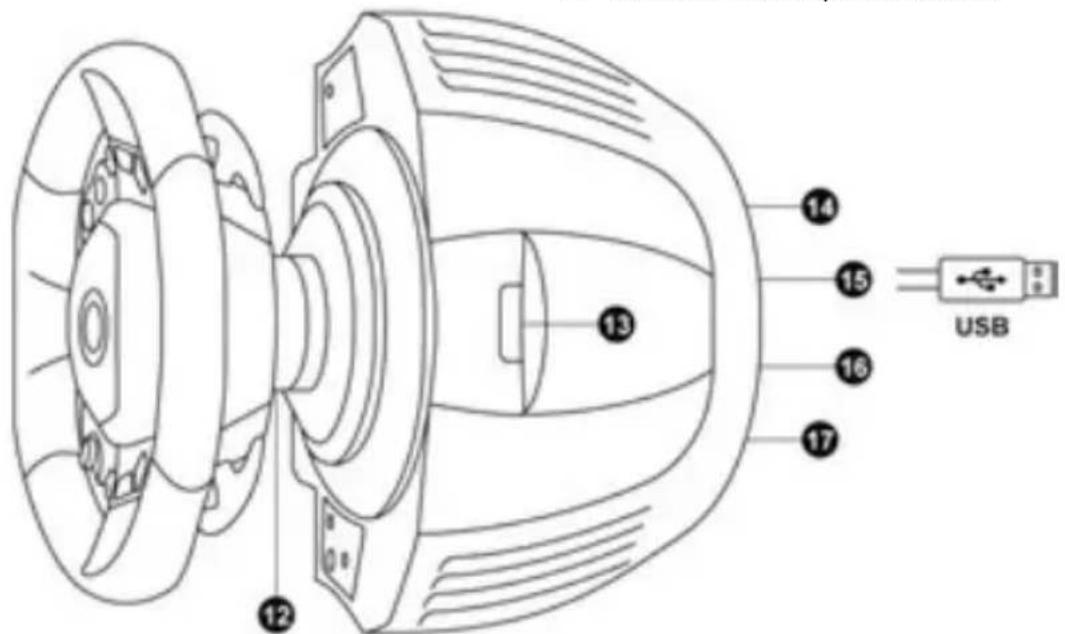

13 Идентификатор сопряжения контроллера (для распознавания Kinect™)
14 Разъем для кабеля питания (типа А или В) (разные стандарты для разных стран)

15 USB-кабель и разъем рулевой системы
16 Разъем для коробки передач (приобретается отдельно, выпуск ожидается)
17 Разъем для педального блока

ПОДКЛЮЧЕНИЕ РУЛЕВОЙ СИСТЕМЫ К ЭЛЕКТРОПИТАНИЮ — СНАЧАЛА ПРОЧТИТЕ СЛЕДУЮЩЕЕ!

Тип блока питания рулевой системы зависит от страны приобретения устройства.

Блок питания может быть одного из следующих типов.

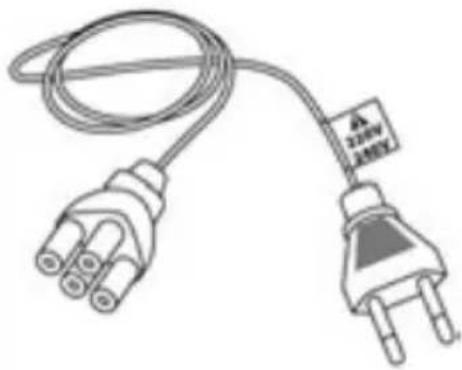

Встроенный, в следующей комплектации:

* блок питания, интегрированный непосредственно в базу руля, с разъемом типа А;

* кабель питания для сети напряжением 220—240 В

= совместимый только с розетками 220—240 В.

Кабель для сети 220—240 В нельзя

подключать к розетке с напряжением 100—130 В!

Этот кабель нельзя подключать к сетевому адаптеру!

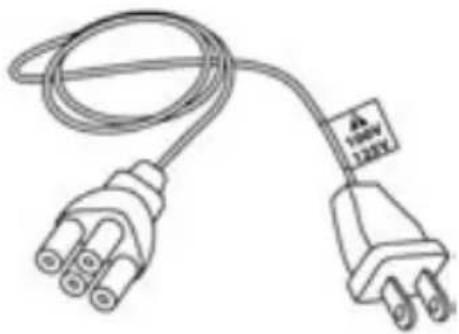

Встроенный, в следующей комплектации:

* блок питания, интегрированный непосредственно в базу руля, с разъемом типа А;

* кабель питания для сети напряжением 100—125 В

= совместимый только с розетками 100—125 В.

Кабель для сети 100—125 В нельзя

подключать к розетке с напряжением 220—240 В!

Этот кабель нельзя подключать к сетевому адантеру!

ВНИМАНИЕ! Если вам неизвестно, каково напряжение электросети в регионе, где вы используете рулевую систему, обратитесь к местному поставщику электричества.

Наружный, в следующей комплектации:

* наружный блок питания, расположенный на базе рулевого колеса, с разъемом типа В;
* кабель питания для электросети
= совместимый с сетью любого напряжения, 110—240 В.

Перед эксплуатацией данного изделия внимательно ознакомьтесь с настоящей инструкцией и сохраните ее в надежном месте на будущее.

Внимание — опасность поражения электрическим током!

* Изделие следует хранить в сухом месте, избегая попадания на него пыли и солнечного света.

* Обязательно соблюдение правильности подключений разъемов.

* Не допускается перекручивание разъемов и кабелей; также за них нельзя тянуть.

* Не допускается попадание жидкости на изделие и его разъемы.

* Не допускается короткое замыкание в цепи изделия.

* Запрещается разбирать изделие, бросать изделие в огонь и подвергать его воздействию высоких температур.

* Не допускается использование других кабелей питания, кроме кабеля, входящего в комплект рулевой системы.

* Нельзя использовать кабель питания, если он или его разъемы повреждены, потрескались или сломаны.

* Убедитесь, что кабель питания должным образом подключен к электророзетке и к разъему на задней стороне базы рулевого колеса.

* Нельзя открывать. Изделие не содержит деталей, замена которых может быть произведена пользователем. В целях ремонта изделия обращайтесь к производителю, сертифицированному агентству или квалифицированному специалисту.

* Допускается использование только одобренных производителем аксессуаров.

* В случае ненормального функционирования рулевой системы (при возникновении посторонних звуков, перегреве или запахе) следует немедленно прекратить использование системы, выключить кабель питания из розетки и отсоединить все остальные кабели.

* Если предполагается, что рулевая система не будет использоваться продолжительное время, отключите сетевой адаптер от розетки.

Вентиляционные отверстия

Не допускается блокирование вентиляционных отверстий на базе рулевой системы. Для обеспечения оптимальной вентиляции выполните следующие указания:

* размещайте базу на расстоянии не менее 10 см от стен;
* не размещайте базу в стесненном пространстве;
* ничем не накрывайте базу;
* не допускайте скопления пыли на вентиляционных отверстиях.

Из соображений безопасности никогда не нажимайте на педали босой ногой или ногой в носке (без обуви).

КОМПАНИЯ THRUSTMASTER® ОТКАЗЫВАЕТСЯ ОТ ЛЮБОЙ ОТВЕТСТВЕННОСТИ В СЛУЧАЕ ПОЛУЧЕНИЯ ТРАВМЫ В РЕЗУЛЬТАТЕ НАЖИМАНИЯ НА ПЕДАЛИ НЕОБУТЫМИ НОГАМИ.

Внимание — риск травмирования в результате повторяющихся движений и действия

силовой обратной связи

Использование рулевой системы с силовой обратной связью может вызвать боль в мышцах или суставах. Советы по предотвращению проблем со здоровьем:

* не проводите за игрой продолжительное время;
* после каждого часа игры делайте 10—15-минутный перерыв;
* если в кистях, запястьях, предплечьях, стопах или ногах появилась усталость или боль, прекратите игру и отдохните в течение нескольких часов, прежде чем снова приступить к игре.
* если вышеуказанные признаки проявляются снова при возвращении к игре, прекратите игру и обратитесь к врачу;
* держите систему вне доступа детей;

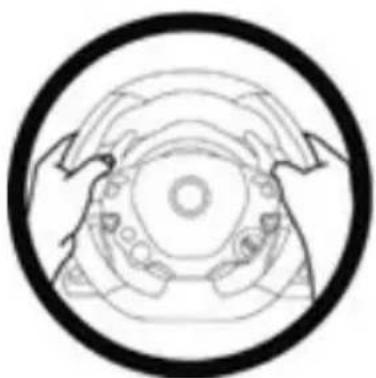

* во время игры правильно располагайте обе руки на рулевом колесе и не позволяйте ему вращаться бесконтрольно;
* во время игры ни в коем случае не засовывайте руки или пальцы под педали и не держите их рядом с педальным блоком;
* во время калибровки и игры ни в коем случае не засовывайте руки в рулевое колесо;
* убедитесь, что база рулевого колеса надежно закреплена в соответствии с указаниями в инструкции по эксплуатации.

Не допускается использование лицами моложе 16 лет

ТЯЖЕЛОЕ ИЗДЕЛИЕ

Не роняйте изделие на себя или на других лиц!

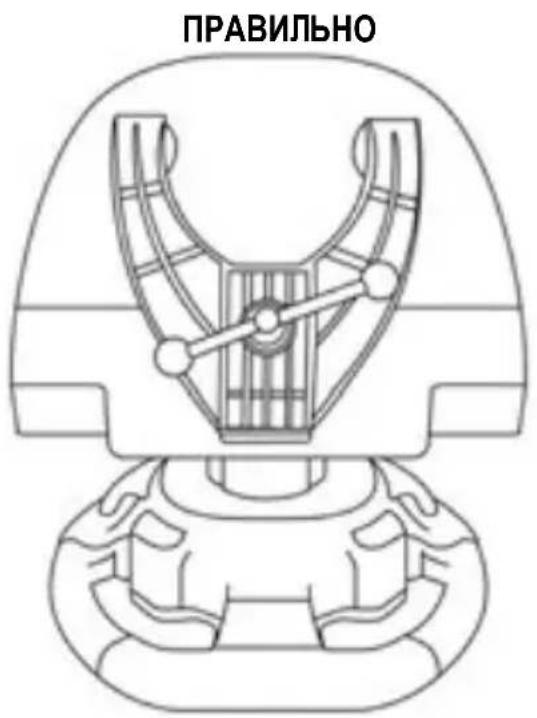

ПРАВИЛЬНО

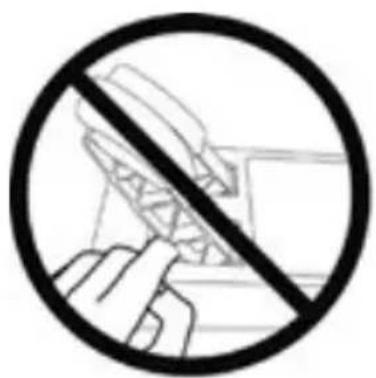

Предупреждение — возможно сжатие педального блока во время игры

* Держите педальный блок вне доступа детей.
* Во время игры ни в коем случае не кладите пальцы на педали и не засовывайте их с боковых сторон педального блока.
* Во время игры ни в коем случае не засовывайте их сзади в базу педального блока.
* Во время игры ни в коем случае не засовывайте их спереди в базу педального блока.

НЕЛЬЗЯ

Предупреждение — возможно сжатие педального блока во время простоя

* Храните педальный блок в безопасном месте вне зоны доступа детей.

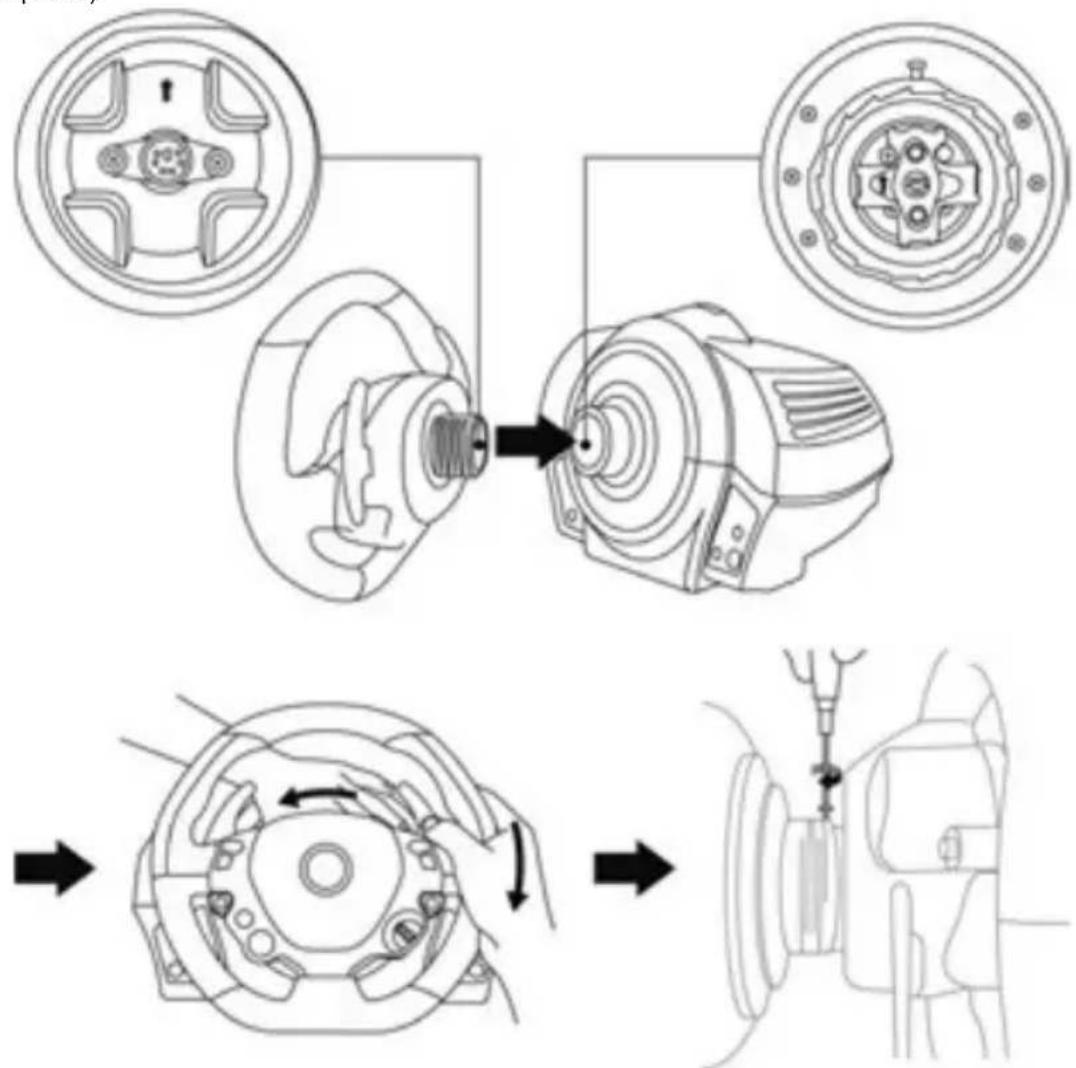

УСТАНОВКА РУЛЕВОГО КОЛЕСА FERRARI 458 ITALIA НА БАЗУ

С помощью стрелок соотнесите разъемы.

Разъем на базе (1): стрелка указывает вверх.

Разъем на руле (2): стрелка указывает вверх.

После правильного позиционирования разъемов просто поверните кольцо крепежной системы

Thrustmaster Quick Release (12) против часовой стрелки, удерживая на месте руль (2).

Затем с максимальным усилием затяните кольцо, удерживая его на месте и поворачивая руль (по часовой стрелке).

Установив руль FERRARI 458 ITALIA, поверните его на 180° (если смотреть на руль, логотип FERRARI должен быть перевернут «вверх ногами»), чтобы получить доступ к малому крепежному винту на системе Thrustmaster Quick Release (12). С помощью большой крестообразной отвертки затяните малый крепежный винт (без чрезмерного усилия) по часовой стрелке.

Не прилагайте чрезмерных усилий при затягивании малого крепежного винта (с помощью крестообразной отвертки)!

Прекратите затягивание, как только почувствуете сопротивление

УСТАНОВКА РУЛЕВОЙ СИСТЕМЫ

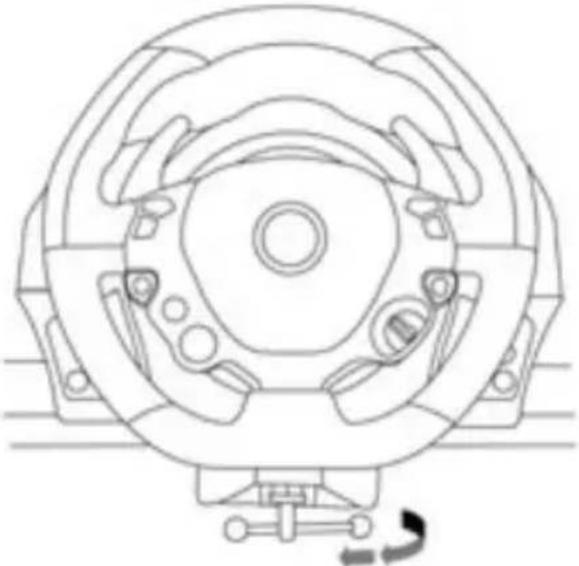

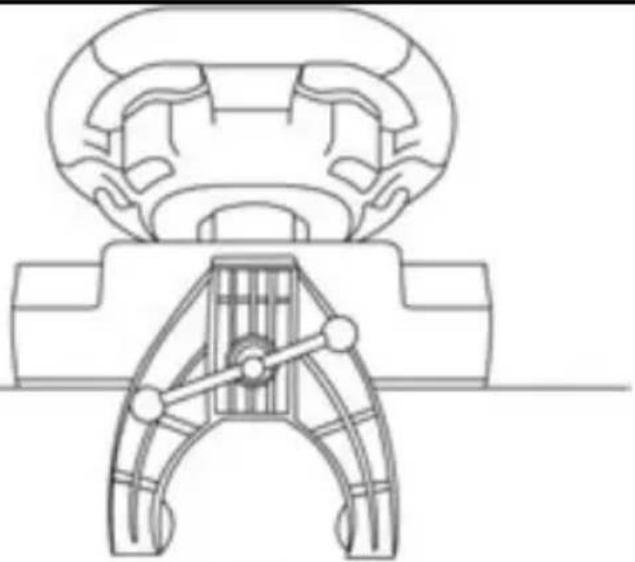

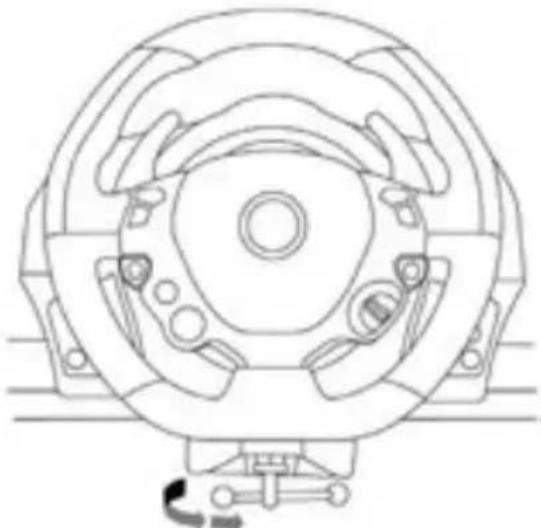

Размещение рулевого колеса на столе.

1. Расположите гоночный руль на столе или иной горизонтальной плоской и устойчивой поверхности.
2. Вставьте крепежный винт (11) в систему крепления (10) и надежно зафиксируйте руль, затягивая винт против часовой стрелки, так чтобы он вошел в большое резьбовое отверстие (9), расположенное ниже руля.

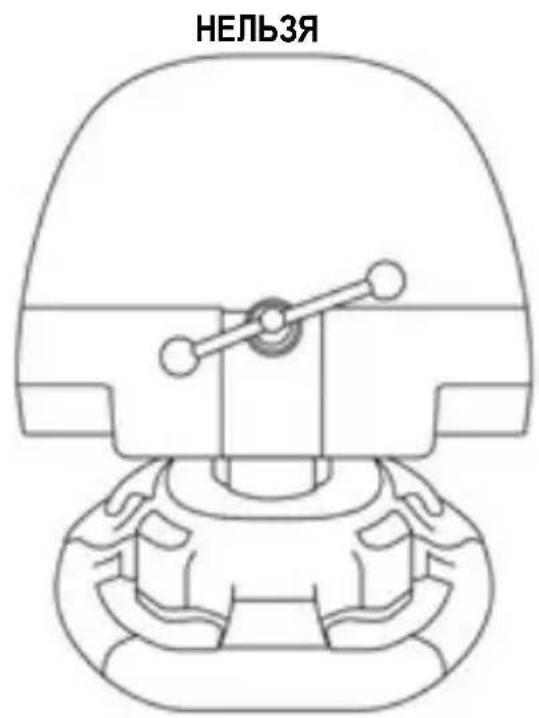

ВНИМАНИЕ! Нельзя закручивать винт без системы крепления!

В противном случае возможно повреждение рулевой системы.

УСТАНОВКА /ДЕМОНТАЖ	НАПРАВЛЕНИЕ
ФиксацияЗакручивайтевинт противчасовойстрелки
ОслаблениеРаскручивайте винт почасовойстрелке

Закрепление базы рулевого колеса на кокпите

1. Разместите базу рулевого колеса на щитке кокпита.
2. Через отверстия в щитке кокпита вставьте два винта М6 (не входят в комплект) в два небольших винтовых отверстия на нижней стороне базы руля.
   Важно! Длина винтов М6 не должна превышать толщину щитка + 12 мм; более длинные винты могут вызвать повреждение внутренних деталей базы рулевого колеса.
3. При необходимости затяните стандартную систему крепления, вставив крепежный винт в большое резьбовое отверстие.

Закрепление педального блока в кокпите

1. Закрепите педальный блок с помощью небольших резьбовых отверстий на его нижней поверхности.
2. Через отверстия в щитке кокпита вставьте два винта М6 (не входят в комплект) в два небольших винтовых отверстия на нижней стороне педального блока.
   Важно! Длина винтов Мб не должна превышать толщину щитка + 10 мм; более длинные винты могут вызвать повреждение внутренних деталей педального блока.

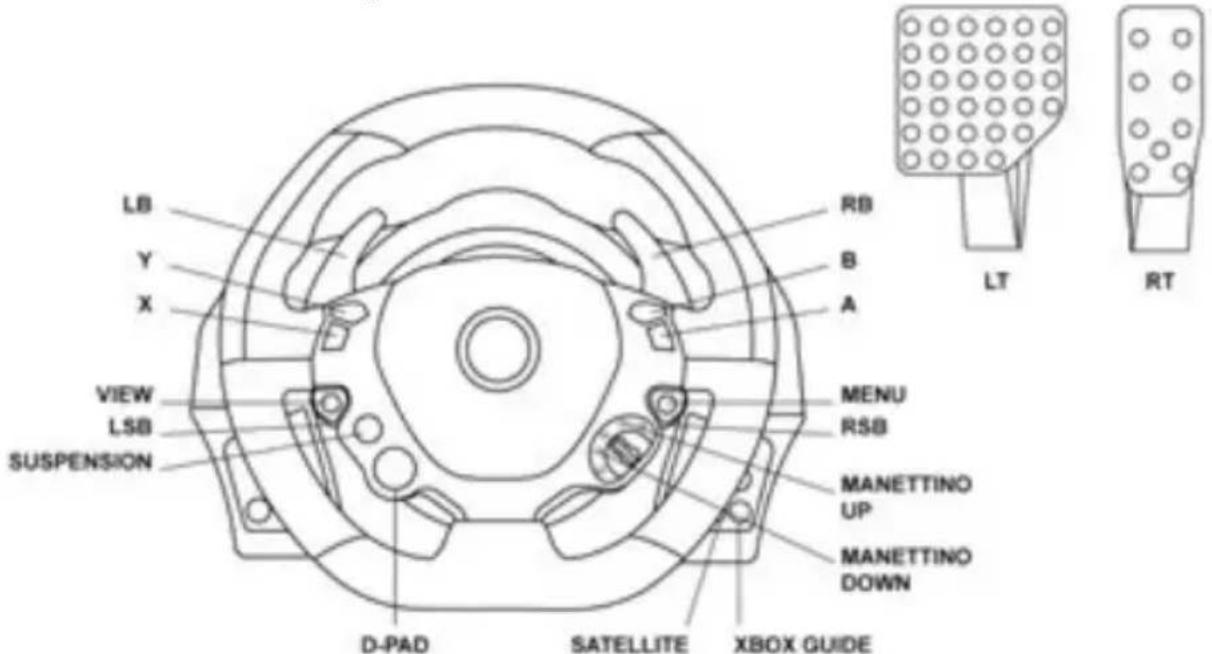

СООТНЕСЕНИЕ ФУНКЦИЙ

При запуске системы на Xbox One разные функциональные кнопки руля имеют аналогичные функции в игре.

В ближайшем будущем автоматические обновления для игр (для обновления консоль должна быть подключена к Интернету) и обновление прошивки рулевой системы позволят устранить дублирование функций и увеличить количество различных кнопок.

ОБНОВЛЕНИЕ ПРОШИВКИ РУЛЕВОЙ СИСТЕМЫ

Прошивку в базе рулевого колеса можно обновить до более поздней версии, содержащей усовершенствования.

Для просмотра установленной в данный момент версии прошивки и ее обновления при необходимости откройте сайт http://support.thrustmaster.com. Выберите Гоночные рули / TX Racing Wheel, затем Прошивка выполните указания по загрузке и установке.

НАСТРОЙКА РУЛЕВОЙ СИСТЕМЫ ДЛЯ ХВОХ ONE

1. Подключите педальный блок к разъему (17) на задней стороне базы рулевого колеса.
2. Подключите кабель питания к разъему (14) на задней стороне базы рулевого колеса.
3. Подключите кабель питания к электророзетке соответствующего напряжения.

Подробнее это описано в разделе «ПОДКЛЮЧЕНИЕ РУЛЕВОЙ СИСТЕМЫ К ЭЛЕКТРОПИТАНИЮ» на стр. 3 настоящего руководства.

1. Соедините USB-разъем (15) рулевой системы с одним из USB-портов консоли.

Теперь все готово для игры!

АВТОМАТИЧЕСКАЯ КАЛИБРОВКА РУЛЯ И ПЕДАЛЬНОГО БЛОКА

Калибровка гоночного руля выполняется автоматически при подключении рулевой системы к сети питания и к игровой консоли через USB-разъем. Во время этой процедуры руль быстро вращается влево и вправо, совершая поворот на 900 градусов, и затем останавливается в центре.

ВНИМАНИЕ!

Во время автокалибровки нельзя дотрагиваться до руля!

(В противном случае возможен сбой калибровки и/или телесная травма).

АВТОМАТИЧЕСКАЯ КАЛИБРОВКА ПЕДАЛЬНОГО БЛОКА

Нельзя подключать педальный блок к базе рулевого колеса (и отключать его от базы), если система подключена к консоли и во время игры (в противном случае возможен сбой калибровки). Педальный блок следует подключать к рулевой системе перед ее подключением к консоли. После завершения калибровки руля и запуска игры несколькими нажатиями на педали включается их автоматическая калибровка.

ВНИМАНИЕ!

Нельзя нажимать на педали

во время автокалибровки руля и во время загрузки игры!

(В противном случае возможен сбой калибровки).

Если гоночный руль и педальный блок не работают должным образом или калибровка выглядит неверной

Выключите консоль и полностью отключите рулевую систему, заново подключите все кабели (питания и педального блока) и перезапустите консоль и игру.

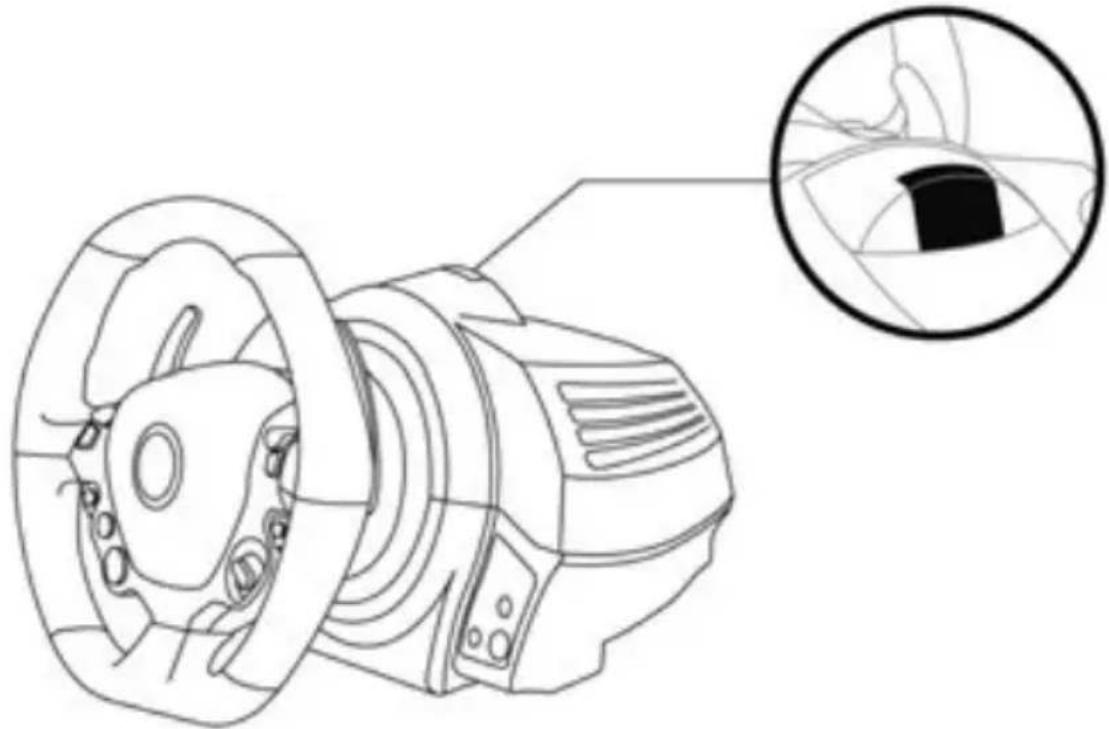

СОПРЯЖЕНИЯ КОНТРОЛЛЕРА (13)

В целях корректного распознавания рулевой системы идентификатор сопряжения контроллера (в верхней части базы рулевого колеса) всегда должен оставаться в поле зрения камеры KINECT™.

В целях безопасности в базу рулевого колеса встроен датчик температуры. При чрезмерном нагреве рулевой системы она может внезапно выключиться.

В этом случае:

• отключите от устройства кабель питания и USB-кабель;
• дождитесь полного остывания базы рулевого колеса;
• затем снова подключите устройство.

КНОПКА И ИНДИКАТОР MODE (6)

Кнопка MODE для педального блока

Педальный блок, входящий в комплект рулевой системы TX, оснащен двумя педалями.

При использовании педального блока индикатор должен гореть красным, иначе педаль газа не будет работать должным образом.

Рулевая система ТХ совместима также с педальными блоками Thrustmaster с тремя педалями (приобретаются отдельно; выпуск ожидается); на которых можно электронным способом поменять местами педали сцепления и газа.

Для этого достаточно нажать кнопку MODE (6) на 2 сек.

Во встроенной памяти рулевой системы сохраняются данные о переносе педалей.

ПЕДАЛИ ГАЗА И СЦЕПЛЕНИЯ	Цвет индикатора MODE (6)
ОБЫЧНЫЙ РЕЖИМ	КРАСНЫЙ
ОБРАТНЫЙ РЕЖИМ	ЗЕЛЕНЫЙ

Другие советы по использованию кнопки MODE

Подробнее о кнопке и индикаторе MODE рассказывается на сайте http://support.thrustmaster.com. Щелкните Гоночные рули / TX Racing Wheel и выберите Инструкция по эксплуатации или Часто задаваемые вопросы.

СПРАВКА И ОТВЕТЫ НА ЧАСТЫЕ ВОПРОСЫ (не приведенные в настоящем руководстве)

Посетите сайт http://support.thrustmaster.com. Щелкните Гоночные рули / TX Racing Wheel и выберите Инструкция по эксплуатации или Часто задаваемые вопросы.

Сведения о потребительской гарантии

Корпорация Guillemot Corporation S.A., зарегистрированная по адресу Place du Granier, B.P. 97143, 35571 Chantepie, Франция, (далее — «Guillemot») гарантирует своим клиентам во всем мире, что в данном изделии Thrustmaster не будет выявлено никаких дефектов материалов и производства в течение гарантийного периода, который равен сроку предъявления претензии по соответствую для данного изделия. В странах Европейского Союза этот срок соответствует двум (2) годам с момента поставки изделия Thrustmaster. В других странах гарантийный период равен сроку предъявления претензии по соответствую для изделия Thrustmaster, определяемому соответствующим законодательством страны, в которой проживал потребитель на момент приобретения изделия Thrustmaster (если подобные претензии не действуют в соответствующей стране, гарантийный период равняется одному (1) году с первоначальной даты приобретения изделия Thrustmaster).

В случае обнаружения дефектов изделия во время гарантийного периода незамедлительно обратитесь в службу технической поддержки, сотрудники которой определят дальнейшую процедуру. Если дефект будет подтвержден, изделие следует вернуть по месту приобретения (или в любое другое место, указанное службой технической поддержки).

В рамках действия гарантии дефектное изделие будет, по усмотрению службы технической поддержки, заменено или возвращено в рабочее состояние. Если в течение гарантийного срока изделие Thrustmaster будет подвержено такому восстановлению, к оставшемуся гарантийному сроку прибавляется период времени, но не менее семи (7) дней, во время которого изделие находилось вне употребления (началом этого периода считается дата запроса покупателя о вмешательстве или дата предоставления дефектного изделия для восстановления, если изделие было предоставлено для восстановления позднее, чем был сделан запрос о вмешательстве). В мере, разрешенной применимым законодательством, полная ответственность компании Guillemot и ее дочерних компаний (в том числе косвенный ущерб) ограничивается восстановлением рабочего состояния или заменой изделия Thrustmaster. В мере, разрешенной применимым законодательством, компания Guillemot отказывается от любых гарантий коммерческой пригодности или пригодности для определенной цели.

Настоящая гарантия не распространяется: (1) на ситуации, когда изделие было видоизменено, открыто, модифицировано или получило повреждения в результате недопустимого или неправильного использования, небрежности или несчастного случая, естественного износа или любой другой причины, не связанной с дефектом материалов или производства (включая, помимо прочего, использование изделия Thrustmaster совместно с любыми неподходящими элементами, в частности — с блоками питания, аккумуляторами, зарядными устройствами и любыми другими элементами, не входящими в комплектацию Guillemot для данного изделия); (2) на случаи использования продукта в любых целях, кроме бытовых, в том числе на случаи профессионального или коммерческого применения (например, в игровых залах, для проведение обучения и соревнований); (3) на ситуации, когда указания службы технической поддержки не были выполнены; (4) на ПО, так как на такое ПО распространяется отдельная гарантия; (5) на расходные материалы (элементы, предназначенные для замены в течение срока службы изделия: например, батарейки и ушные подушки для гарнитур или наушников); (6) на аксессуары (например, кабели, чехлы, сумки, футляры, наручные ремешки); (7) на случаи продажи изделия с открытого аукциона.

Данная гарантия не подлежит передаче.

Настоящая гарантия не ущемляет прав потребителя, предоставляемых ему применимыми законами в отношении продажи потребительских товаров в соответствующей стране.

Дополнительные условия гарантии

В течение гарантийного срока компания Guillemot, в общем и целом, не предоставляет никаких запасных частей, так как вскрытие и/или модификацию любых изделий Thrustmaster вправе осуществлять только служба технической поддержки (за исключением каких-либо процедур по модификации, которые служба технической поддержки может предложить выполнить клиенту путем письменных инструкций и предоставления, при необходимости, требуемых запасных частей: например, в связи с отсутствием статуса сложности или конфиденциальности у такой восстановительной процедуры).

С учетом периода освоения новых изделий и в целях защиты своих ноу-хау и коммерческих тайн компания Guillemot, в общем и целом, не предоставляет каких-либо уведомлений о восстановлении или запасных частей для любых изделий Thrustmaster с истекшим гарантийным сроком.

Ответственность

В мере, разрешенной применимым законодательством, компания Guillemot Corporation S.A. (далее — «Guillemot») и ее дочерние предприятия отказываются от любой ответственности за любой ущерб, вызванный одним или несколькими из следующих факторов: (1) видоизменение, вскрытие или модификация изделия; (2) несоблюдение инструкций по сборке; (3) недопустимое или неправильное использование, небрежность, несчастный случай (например, физическое воздействие); (4) естественный износ; (5) использование продукта в любых целях, кроме бытовых, в том числе профессиональное или коммерческое применение (например, в игровых залах, для проведение обучения и соревнований). В мере, разрешенной применимым законодательством, компания Guillemot и ее дочерние предприятия отказываются от любой ответственности за любой ущерб, не связанный с дефектами материалов или изготовления, в отношении данного изделия (включая, помимо прочего, любой ущерб, вызванный прямо или опосредованно любым программным обеспечением или использованием изделия Thrustmaster с любыми неподходящими элементами, в частности — блоками питания, аккумуляторами, зарядными устройствами и любыми другими элементами, не входящими в комплектацию Guillemot для данного изделия).

THRUSTMASTER®

ТЕХНИЧЕСКОЙ ПОДДЕРЖКИ http://support.thrustmaster.com

АВТОРСКОЕ ПРАВО

© 2017 Guillemot Corporation S.A. Все права защищены. Thrustmaster® является зарегистрированной торговой маркой Guillemot Corporation. Ferrari® является торговой маркой, принадлежащей Ferrari Idea S.p.A. Все прочие торговые марки являются собственностью соответствующих владельцев. Иллюстрации могут не соответствовать внешнему виду/функциям конкретного изделия. Содержание руководства, конструкция и технические характеристики изделия изменяются без предварительного уведомления и зависят от страны приобретения.

При пользовании изделием учитывайте следующее: цвета и дизайн могут различаться. Пластиковые стяжки и клейкую ленту следует снять перед использованием изделия.
