TX Ferrari 458 Italia Edition - 컨트롤러 THRUSTMASTER - 무료 사용 설명서

제품 유형	포스 피드백 레이싱 휠
브랜드	Thrustmaster
모델	TX Ferrari 458 Italia Edition
호환성	Xbox One, PC (펌웨어 업데이트 필요)
포스 피드백	내장형 포스 피드백 모터
회전 각도	900도 (270° 끝에서 끝까지)
고정 시스템	테이블/책상용 조임 나사 또는 조종석용 M6 나사
페달 세트	2페달 (가속/브레이크), 옵션으로 3페달 호환
기어 레버	2개의 시퀀셜 레버 (업/다운)
퀵 릴리즈	Thrustmaster 퀵 릴리즈 (휠 빠른 교체용)
무게	7kg (전체 제품)
전원	전원: 버전에 따라 100-125V 또는 220-240V (설명서 참조)
연결성	USB, 페달 세트 커넥터, 변속기 커넥터 (옵션)
보정	시작 시 자동 보정
구성품	베이스, Ferrari 458 Italia 휠, 2페달 페달 세트, USB 케이블, 전원 케이블, 고정 시스템
유지 관리	마른 천으로 닦으십시오; 통풍구를 막지 마십시오
안전	사용 전 경고문 읽기; 맨발로 사용하지 마십시오
보증	2년 (EU), 1년 (EU 외), 조건에 따름
수리 가능성	기술 지원을 통해서만 수리 가능; 별도 부품 미제공
제조	중국 제조

자주 묻는 질문 - TX Ferrari 458 Italia Edition THRUSTMASTER

Ferrari 휠을 휠 베이스에 어떻게 설치하나요?

커넥터의 화살표가 위를 향하도록 정렬한 후 휠을 삽입하고, 휠을 고정한 상태에서 Thrustmaster 퀵 릴리즈 링을 시계 반대 방향으로 돌립니다. 그런 다음 휠을 시계 방향으로 돌리면서 링을 조입니다. 마지막으로 십자 드라이버를 사용하여 링의 작은 고정 나사를 조입니다.

테이블에 휠을 어떻게 고정하나요?

조임 나사를 고정 시스템에 넣은 후, 휠 아래에 있는 큰 나사산에 시계 반대 방향으로 돌려 안정될 때까지 조립하십시오. 고정 시스템 없이 조임 나사만 조이지 마십시오.

휠과 페달을 자동으로 보정하는 방법은?

휠은 전원 및 콘솔에 연결되면 자동으로 보정됩니다. 이 단계에서 휠을 만지지 마십시오. 페달은 게임이 시작된 후 몇 번 누르면 자동으로 보정됩니다. 보정 중에는 페달을 밟지 마십시오.

휠이 제대로 작동하지 않으면 어떻게 하나요?

콘솔을 끄고 휠을 완전히 분리한 후 모든 케이블(전원 및 페달 세트)을 다시 연결하고, 재시작하여 게임을 다시 실행하십시오. 문제가 지속되면 support.thrustmaster.com에서 펌웨어 업데이트가 필요할 수 있습니다.

휠의 펌웨어를 어떻게 업데이트하나요?

PC에서 http://support.thrustmaster.com에 접속한 후 Volants / TX Racing Wheel을 클릭하고 Firmware를 클릭한 후 다운로드 및 설치 지침을 따르십시오. 포함된 펌웨어는 개선 사항을 추가하고 버튼 중복을 수정합니다.

가속 페달과 클러치 페달을 어떻게 반전시키나요?

MODE 버튼(6)을 2초간 누르십시오. 표시등이 빨간색(일반)에서 녹색(반전)으로 변경됩니다. 이 반전은 휠의 내부 메모리에 저장됩니다.

주요 안전 경고는 무엇인가요?

맨발이나 양말을 신은 상태에서 휠을 사용하지 마십시오. 손이나 손가락을 페달 아래에 두지 마십시오. 자동 보정 중에는 휠을 만지지 마십시오. 장시간 게임을 피하십시오. 사용 전 설명서를 주의 깊게 읽으십시오.

TX Ferrari 458 Italia Edition 휠이 PC와 호환되나요?

네, 휠은 PC와 호환됩니다. 최적의 사용을 위해서는 펌웨어를 업데이트하고 Thrustmaster 사이트에서 드라이버를 설치해야 할 수 있습니다.

휠을 어떻게 청소하고 유지 관리하나요?

마르고 부드러운 천으로 표면을 닦으십시오. 베이스의 통풍구를 막지 마십시오. 습기, 먼지 및 직사광선을 피하십시오.

보증 범위는 무엇인가요?

보증 기간은 유럽 연합에서 2년, 기타 국가에서는 1년입니다(현지 법률에 따라 다를 수 있음). 재료 및 제조상의 결함을 보장합니다. 보장되지 않는 항목: 정상적인 마모, 우발적 손상, 전문적인 사용, 또는 승인되지 않은 개조.

사용 설명서 TX Ferrari 458 Italia Edition THRUSTMASTER

XBOX ONE 용 게임에서 TX 레이싱 헌들의 기능이 올바로 발휘되도록 하려면 게임 자동 업데이트를 설치해야 합니다(게임 콘솔과 인터넷을 연결해야 자동 업데이트 기능을 사용할 수 있습니다).

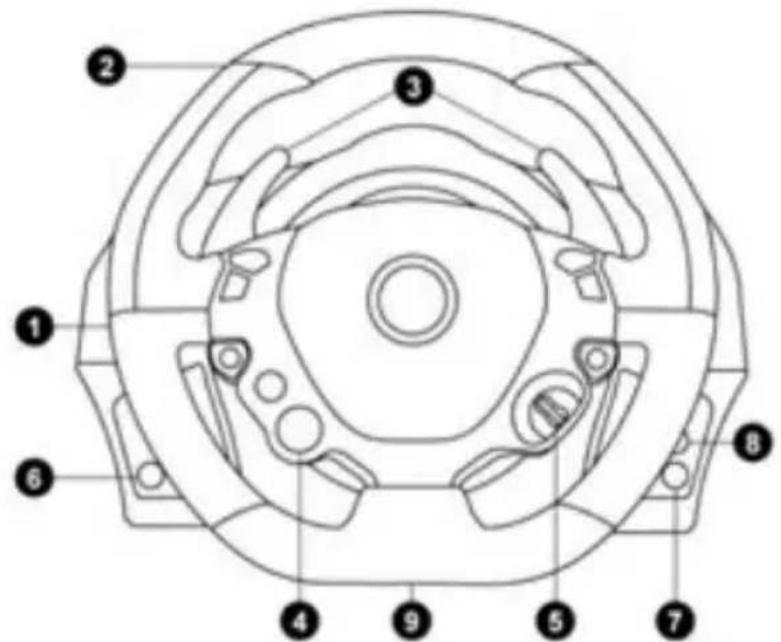

기술 사양

1 레이싱 핸들 베이스
2 레이싱 핸들
32개의 시 hen 셀 기어 변속 레비(고속 및 저속)
4 대방향 D-패드(엔진 시동)
5 마네티노(Manettino) (2 포지션)
6 MODE (모드) 버튼 + 적색/녹색 표시등

7 Xbox 가이드 버튼
8 백색 표시등
9 대형 나사 구멍(시스템 부착 및 나사 조암에 사용)
10부착 시스템
11금속 조임사

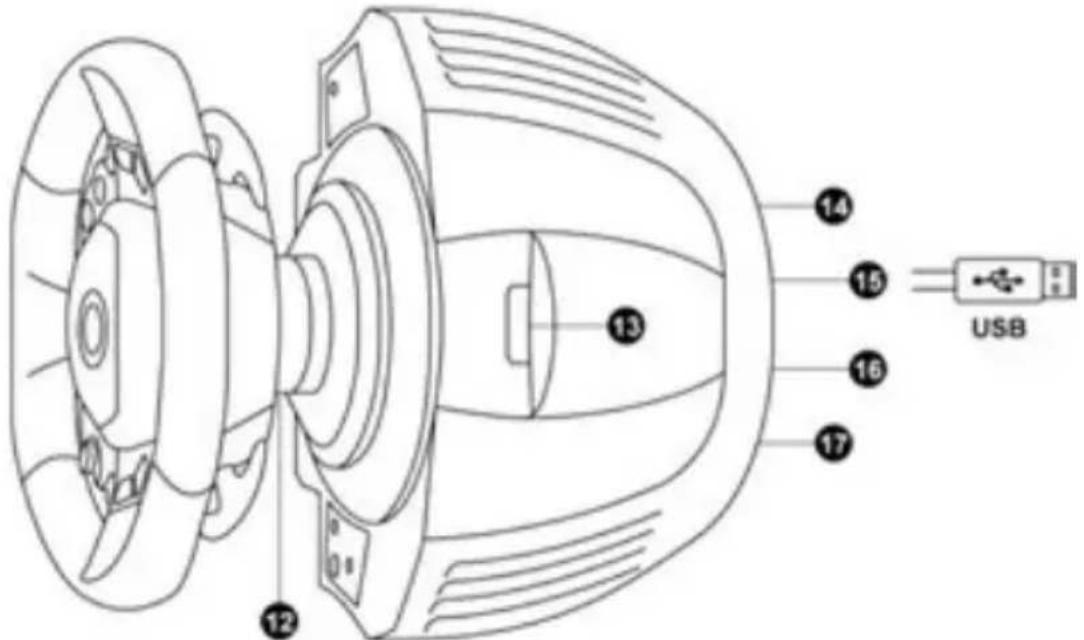

12 Thrustmaster (트라스트마스터) 퀴 릴리즈
13 컨트롤러 체결(Kinect™ 탐지용)
14 주전원 커넥터(A형 또는 B형 (나라마다 다름)

15레이싱 핸들 USB 케이블 및 커넥터

16변속기 커넥터

(별도 판매 곧 출시)

17페달 세트 커넥터

주전원에 레이싱 핸들 연결하기 = 연결하기 전에 읽어 주십시오!

기를 구매한 국가별로 레이싱 핸들의 전원공급장치는 다릅니다:

한국의 경우 공급 전원은 다음과 같습니다.

내부:

*전원공급장치(C 형 커넥터)가 레이싱 핸들 베�이스 내부에 위치

* * 220-240V 주전원 공급 케이블

=220-240V 전원만 사용 가능

220-240V 케이블을 잘대 100-130V 전원 콘센트에 연결하지 마십시오! 이 케이블을 잘대 주전원 어댑타에 연결하지 마십시오!

경고

본 제품을 사용하기 전에 이 설명서를 주의 깊게 읽고 나중에 필요할 때 참고할 수 있도록 잘 보관하십시오.

경고 - 감전

*본 제품은 건조한 곳에 보관해야 하며, 먼지나 태양광선에 노출시키지 마십시오.
*연결 지사사항을 준수하십시오.
*커넥터 및 케이블을 비틀거나 잡아 당기지 마십시오.
*본 제품이나 제품의 커넥터에 액체를 흘리지 마십시오.
*제품을 단락(합선)시키지 마십시오
*제품을 절대 분해하지 마십시오. 불 속에 제품을 던지지 마십시오. 제품을 고온에 노출시키지 마십시오.
*레이싱 핸들과 함께 제공된 전원 공급 케이블이 아닌 다른 케이블을 사용하지 마십시오.
*주전원 공급 케이블 또는 커넥터가 손상되거나, 갈리지거나 파손된 경우 케이블을 사용하지 마십시오
*주전원 케이블이 전원 콘센트 및 레이싱 핸들 베이스 뒷면의 커넥터에 올바르게 삽입되었는지 확인하십시오
* 열지 마십시오 내부에는 사용자가 교체할 수 있는 부품이 없습니다. 제품 서비스는 제조사, 지정 대리점, 또는 자격을 갖춘 기술자에게 문의하십시오.
*제조사가 지정한 연결장치/부속품만 사용하십시오.
* 한들이 비정상적으로 작동하면(비정상적인 소리, 열 또는 냄새가 나는 경우), 즉시 사용을 중단하고 소켓에서 전원 케이블을 뽑고, 연결된 다른 케이블들의 연결을 해제하십시오.
*핸들을 장시간 사용하지 않는 경우에는 벽면 소켓에서 주전원 어댑터를 빼십시오.

공기 환기구

핸들 베이스에 있는 어떠한 공기 환가구도 막지 마십시오 최적의 환기가 이루어지도록 하려면 다음 사항들을 준수하십시오

*베이스와 모든 벽면 사이에는 최소 10cm 의 간격을 두십시오.
* 좁은 공간에 베이스를 두지 마십시오
*베이스를 덮지 마십시오.
*공기 환가구에 먼지가 쌓이지 않게 하십시오.

안전한 사용을 위해 폐탈 세트를 절대 맨발 또는 잉말만 신은 상태에서 조직하지 마십시오.

THRUSTMASTER®는 산발 없이 페달 세트를 조직함으로써 발생하는 부상에 대해 어떠한 책임도 지지 않습니다.

경고-포스 피드백 및 반복적인 움직임으로 인한 부상 위험

포스 피드백(게임 기기에서 충격 또는 진동을 살제로 체감)을 이용해서 게임하는 경우 근육이나 관절의 통증을 가져올 수 있습니다. 이러한 문제를 예방하려면 다음 사항을 준수하십시오.

*장시간 동안 게임하지 마십시오
*게임 중 한 시간 당 10\~15 분 정도 휴식을 취하십시오.
* 손, 손목, 팔, 발, 다리가 피로하거나 통증이 있는 경우 게임을 중지한 후 두 세 시간 쉬었다가 다시 게임을 진행하십시오
* 게임을 다시 시작할 때 위에 설명한 증상이나 통증이 계속되는 경우에는 게임을 중단한 후 의사와 상담하십시오.
*어린이가 접근하지 못하게 하십시오

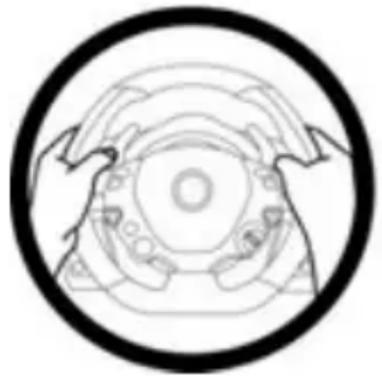

* 게임 중에는 반드시 양손으로 올바르게 핸들을 잡되, 핸들에서 양손을 모두 놓으면 안 됩니다:
*게임 중에는 양손이나 손가릭을 절대 패달 밑에 두거나 패달 세트 근처에 두면 안 됩니다
*보정 직업 중이나 게임 중에 레이싱 핸들의 구멍 속에 손이나 팔을 넣으면 절대로 안 됩니다:
* 핸들 베이스가 설명서의 지시대로 잘 조여져 있는지 확인하십시오

중량 제품

본 기기는 만 16 세 이상의 사용자만 조직해야 합니다

본 제품을 본인이나 다른 사람에게 떨어뜨리지 않도록 주의하십시오!

반드시 준수

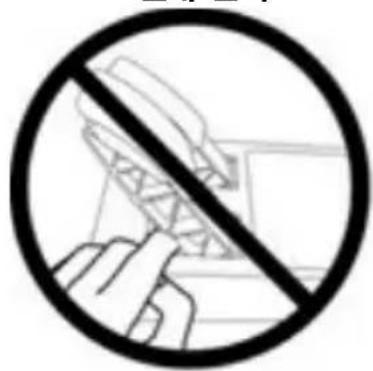

경고-게임 중 페탈 세트에 끼일 위험

*페달 세트에 어린이가 접근하지 못하게 하십시오.
* 게임 중에 절대 페달 위 또는 근처에 손가락을 놓지 마십시오.
*게임 중에 절대 페달의 뒤쪽 베이스 위 또는 근차에 손가락을 놓지 마십시오
*게임 중에 절대 페탈의 앞쪽 베이스 위 또는 근처에 손가락을 놓지 마십시오.

절대 금지

경고-게임하지 않을 때 페달 세트에 끼일 위험

*페탈 세트는 항상 어린이의 손이 당지 않는 안전한 장소에 보관하십시오.

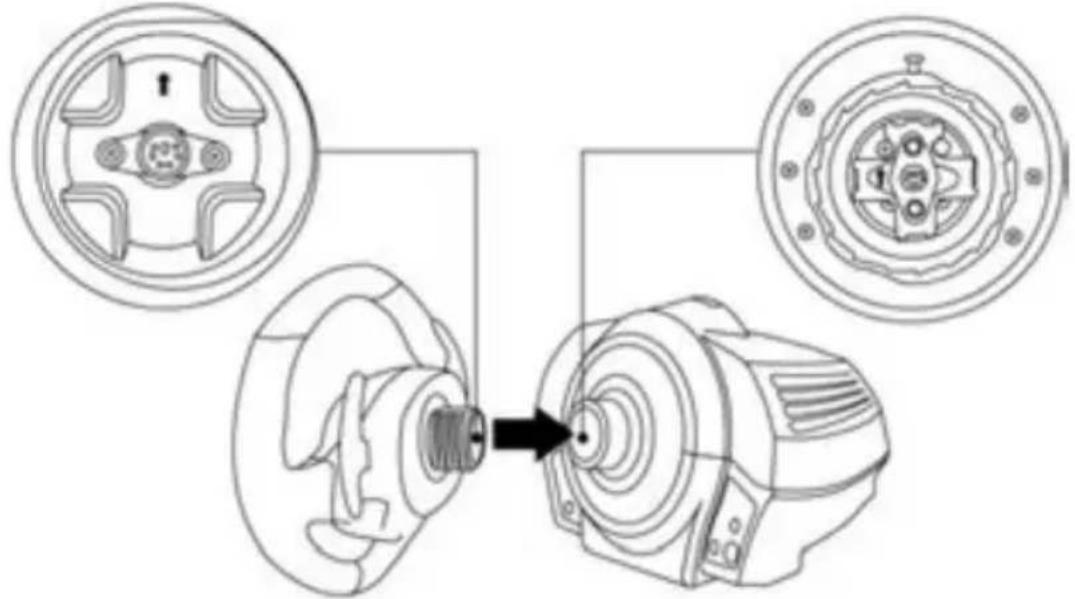

FERRARI 458 ITALIA 레이싱 핸들을 베파스에 부착하기

화살표들를 이용해서 커넥터 위치를 맞춤니다.

베이스(1) 커 hubs: 위쪽을 가리키는 회상표

레이싱 핸들(2) 커부터: 위쪽을 가리키는 회살표

1. 커넥터들을 정확하게 위치시킨 후 레이싱 핸들 (2) 을 제 위치에 고정시킨 상태에서 Thrustmaster(트라스트마스터) 퀴 랐리즈 (12) 장치의 링을 시계 반대 방향으로 돌라면 됩니다
   2.그 다음에 링을 최대한 조입니다. 링을 최대한 조이려면 링을 제 위치에 고정시킨 상태에서 레이싱 핸들을 시계 방향으로 돌립니다.

FERRARI 458 ITALIA 레이싱 핸들을 장착한 후에는 Thrustmaster 쿽 랄리즈 장치 (12)에 있는 소형 부착 나시에 손이 딱을 수 있도록 핸들을 180° 회전시키십시오(핸들을 마주})(FERRARI 로고의 위이라가 두집힌 상태이어야 합니다). 대형 십자 드라이버로 소형 부착 나사를 시계 방향으로 돌려 조입니다(무리한 힘을 가하지 마십시오).

(십자 드라이버를 이용해서) 소형 부착 나시를 조일 때 무리한 힘을 가하지 마십시오 무언가 뒷은 느낌이 있으면 즉시 나사 돌리기를 멈추십시오

레이싱 핸들 부착하기

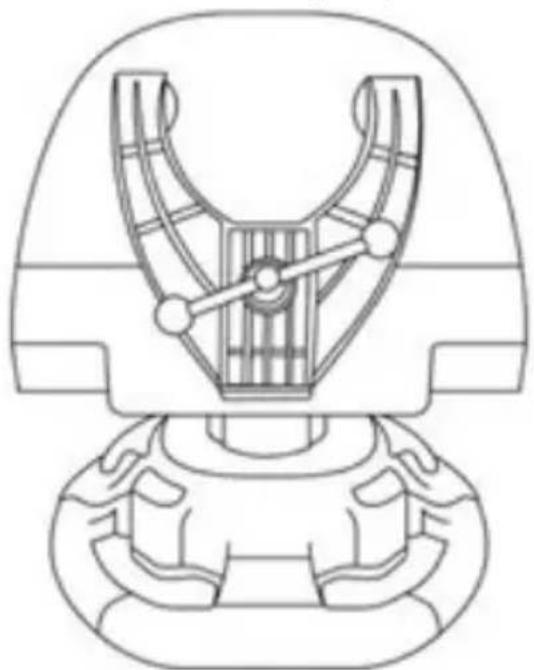

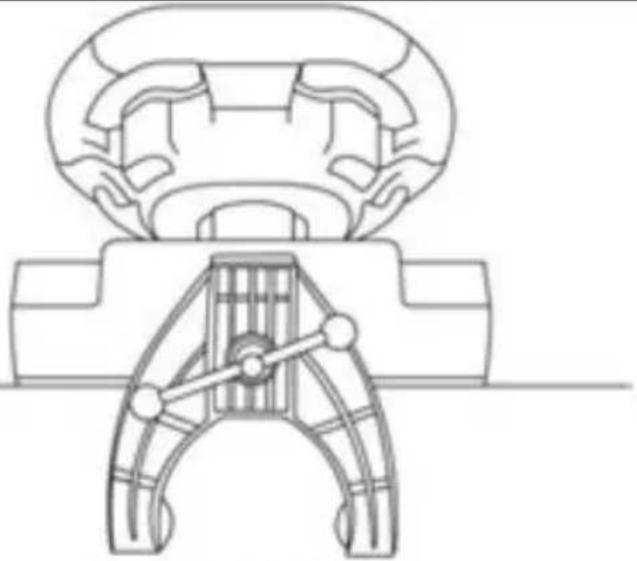

테이블이나 책상에 레이싱 핸들 부착하기

1. 레이싱 핸들을 테이블 또는 수평 상태의 평평하고 인정된 표면 위에 놓습니다.
2. 조임 나사 (11)를 부착 시스템(10)에 삽입한 후, 나사를 시계 반대 방향으로 돌려서 기기를 조입니다 이때 나사는 기기가 완전히 고정될 때까지 레이싱 핸들 말에 있는 대형 나사 구멍 (9)에 끼워서 삽입합니다.

반드시 준수

경고: 부착 시스템 없이 잘대로 내시만 조아지 마십시오!
(나시만 조이면 레아싱 핸들이 파손될 수 있습니다).

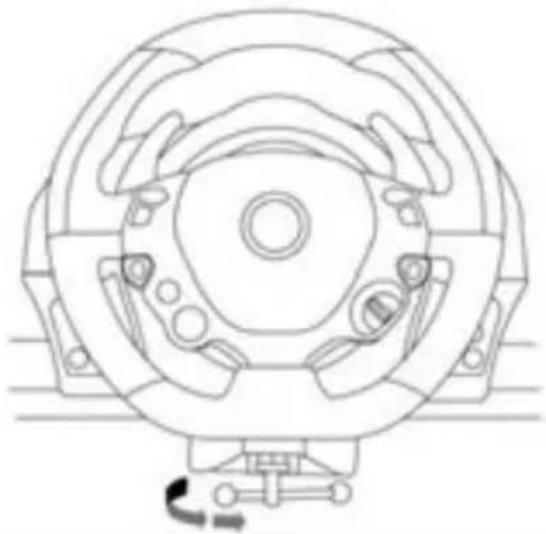

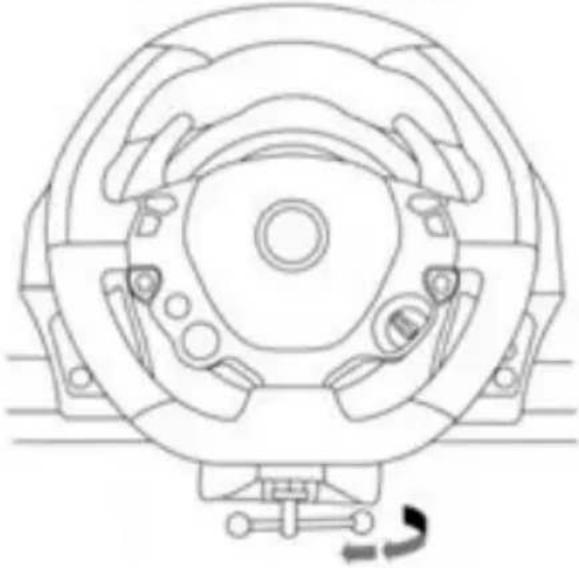

부착/제거	방향
조이기:나사를 사계 반대방향으로돌립니다
풀가:나사를 사계방향으로돌립니다

레이싱 핸들 베이스를 조종석에 부착하기

1. 레이싱 핸들 베이스를 조종석 선반에 놓습니다:
2. 조종석 선반을 통해 2 개의 M6 나사(제품에 포함되지 않음)를 밀어넣은 후 레이싱 핸들 맡에 있는 2 개의 소형 나사 구멍 속에 삽입합니다
   중요: 나사의 갈이가 선반 두께 + 12mm 를 초과하면 레이싱 핸들 베이스에 장착된 내부 부품을 파손시킬 수 있으므로 선반 두께 + 12mm를 초과하면 안 됩니다.
3. 필요한 경우 조임 나사를 대형 나사 구멍에 끼워서 표준형 부착 시스템을 조이십시오

페달 세트를 조종석에 부착하기

1. 페달 세트 맡에 있는 소형 나사 구멍을 이용해서 페달 세트를 부착합니다.
2. 조종석 선반을 통해 2개의 M6 나사(제품에 포함되지 않음)를 밀어넣은 후 페탈 세트 맡에 있는 2개의 소형 나사 구멍 속에 삽압합니다.

중요: 나사의 길이가 선반 두께 + +10 mm 를 초과하면 패탈 세트에 장착된 내부 부품을 파손시킬 수 있으므로 선반 두께 + 12mm 를 초과하면 안 됩니다.

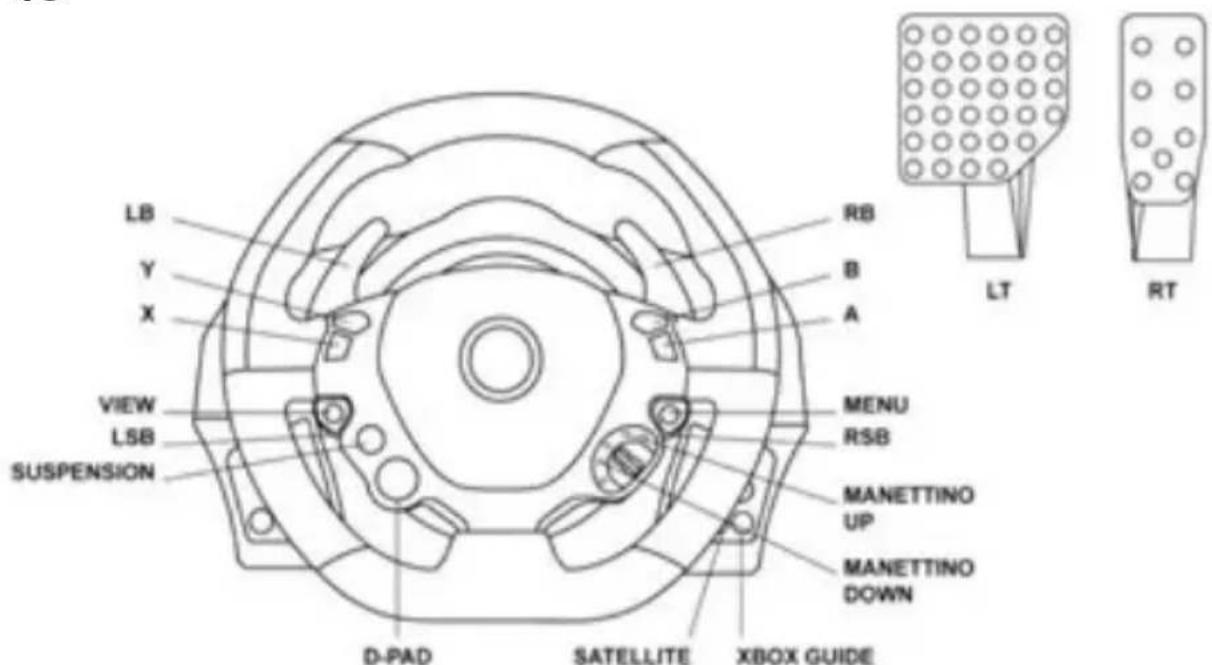

매핑

Xbox One 제품 출시 당시 선보인 핸들의 다양한 동작 버튼은 게임에서도 동일한 가능입니다.
가까운 시일 내에 게임 자동 업데이트(콘솔이 인터넷에 연결된 경우 자동 업데이트 기능) 및 레이싱 핸들 펌웨어 자동 업데이트를 통해 이들 중복 기능을 없애고 개별 버튼의 수도 늘릴 것입니다:

레이싱 핸들 팽웨어 업그레이드

레아싱 한들 베이스에 포함된 랐워어는 제품을 개선시킨 최신 버전으로 업그레이트할 수 있습니다.

레이싱 헬들이 현재 사용 중인 월웨어 버전을 표시하고 필요한 경우 버전을 업데이트 하려면 PC에서 다음 사이트에 연 결합니다. http://support.thrustmaster.com. 스티어링 헬들/TX Rading Wheel 클릭한 후 Allen웨어 를 선택하고 다운로드 및 설정 절차를 설명하는 지시사항을 따르십시오.

XBOX ONE용 레이싱 헌들 설정

1.패달 세트를 레아싱 한들 베아스에 있는 치후(17)에 연결합니다
2. 전원 공급 케이블을 레아싱 헌들 베이스에 있는 카부터(14)이 연결합니다
3.전원 공급 케이블을 올배른 전임을 공급하는 전원 콘센트에 연결합니다.

이에 대한 자녀한 내용은 이 시용설명서 3 라마직 ‘주전월에 라마싱 현들 연결하기 부변을 참조하십시오

1. 레아싱 헌들의 USB 카부터 (15) 를 USB 포트의 콘을 중 하나에 연결합니다

이제 레아싱 준비가 되었습니다.

레이싱 핸들 및 페탈 세트 자동 보정

레아싱 헌들을 주전원에 연결하고 레아싱 헌들의 USB 카부터를 콘슬에 연결하면 레아싱 헌들은 자동으로 자가능정됩니다.

이 과정에서 레아싱 헌들은 왼쪽에서 오른쪽으로 산속하게 화전하여 900 도 각도를 켜배한 후 중앙에서 멈합니다.

레이싱 핸들이 자기보정 중이거나 게임을 로당하는 중에는 절대로 페탈을 누르지 마십시오(이로 인해 보장이 잘못될 수 있습니다)

레이싱 핸들과 페달 세트가 올바로 작동하지 않거나 보정이 잘못된 것으로 생각되는 경우: 콘솔을 끄고, 레아싱 핸들 전체의 연결을 해제했다가 (주전원 공급 케이블과 페달 세트를 이용해서) 모든 케이블을 다시 연결한 후 콘솔과 게임을 다시 시작하십시오

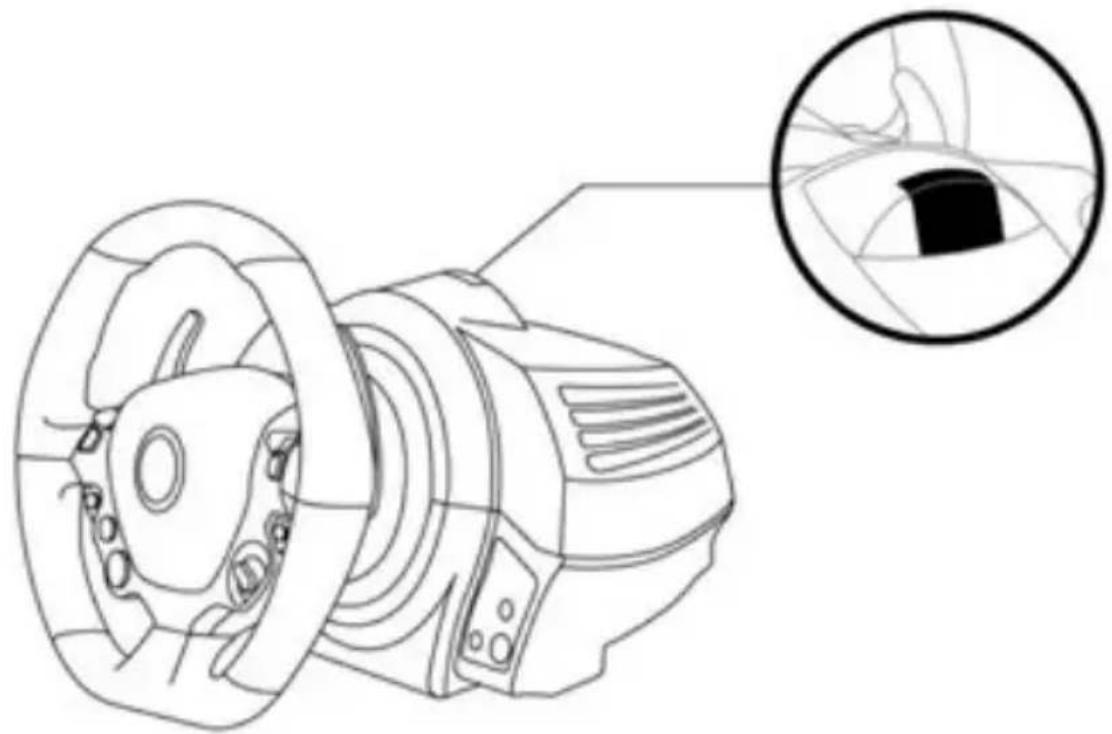

컨트롤러 페어링 (13)

레이싱 핸들을 올바로 탐지하려면, 기기의 컨트롤러 페어링 (레이싱 핸들 베이스의 위쪽 부분에 있음) 이 반드시 KINECT™ 카메티의 시야각 내에 있어야 합니다.

안전한 사용을 위해 레이싱 핸들 베이스에는 온도 센서가 부착되어 있습니다. 기기의 온도가 너무 높아지면 레이싱 핸들이 갑자기 정지할 수 있습니다. 이 경우 다음과 같이 조치하십시오:

-주전원 공급 케이블과 기기의 USB 커넥터를 뽑으십시오.
- 레이싱 핸들 베이스가 완전히 식을 때까지 기다리십시오.
-그 다음에 기기를 다시 연결하십시오

MODE 버튼 및 표시등 (6)

페달 세트 MODE(모드 버튼

TX 레아싱 한들에 포항된 패달 세트에는 2 개의 패달이 있습니다

이 폐달 세브를 이용하는 경우에는 표시등이 훨강색으로 정등되어 있어야 하며, 그렇지 않은 경우 가속 폐달이 올배로 작동하지 않습니다.

TX 레아싱 헌들은 3 개의 패 DL로 구성된 Thrustmaster(트라스트마스터 패 DL 세트/병도 판매, 곧 줄사 와도 호환하며, 이들 패 DL을 이용하여 약널 패 DL과 골타지 패 DL을 전제적으로 교대할 수 있습니다.

전지적으로 교대해면 MODE (모드) 버튼 (6) 을 2 초 동안 누르가만 하면 됩니다 레이싱 헌들의 내부 메모리에는 패孌이 교대되었는지 여부가 저장됩니다.

액셀 폐달 및 클릭지 폐달	1008 표시등 (6) 색상
정상	적색
교대 시	녹색

MODE (모드) 버튼에 대한 다른 도움말

MODE 버튼 및 표시등에 대한 더 자세한 내용은 http://support.thrustmaster.com에서 확인할 수 있습니다.

스파어링 헤물/TX Racing Wheel 음 를릭후매뉴얼/자주 둘는 질문 선택하십시오.

도움말 파일 및 자주 묻는 절문(이 설명서에는 포함되지 않음)

웹사이트 http://support.thrustmaster.com으로 이동하십시오. 스피어링 힜들/TX

COPYRIGHT

© 2017 Guillenot Corporation S.A. 모든 권리 보유 Thrustmaster*는 Guillenot Corporation S.A. 의 등록상표입니다 Ferrari*는 Ferrari Idea S.p.A. 의 등록상표입니다 다른 모든 생표는 해당 소유자의 재산업니다 되면은 범려 구속력이 얻습니다 설명서의 내용 설계 및 사명은 예고 많이 변경될 수 있으며 내라마다 서로 다를 수 있습니다. 제조국 중국

본 제품은 만 16 세 이상의 창소년과 관련된 모든 표준을 준수합니다. 본 제품은 만 16세 미만의 이동이 사용하기에 적합하지 않습니다.
