ATHDSR7BT - 耳机 AUDIO TECHNICA - 免费用户手册

产品类型	无线耳机
品牌	AUDIO TECHNICA
型号	ATHDSR7BT
重量	300 克
电源	锂聚合物充电电池（LiPo）3.7 V DC
播放时长	约15小时
充电时间	约4小时
换能器类型	45 mm 密闭动圈式
频率响应	5 至 40,000 Hz
阻抗	35 欧姆
灵敏度	100 dB/mW
麦克风	驻极体电容式，全向
蓝牙	版本 4.2，支持 A2DP/AVRCP/HFP/HSP 协议，覆盖范围约 10 米
支持的音频编解码器	aptX HD, aptX, AAC, SBC
主要功能	播放/暂停，切换曲目，音量调节，免提通话，语音控制，NFC
有线连接	USB（Micro-B）用于充电和PC音频（最高96 kHz/24位）
保养与清洁	用干布擦拭；请勿使用酒精或溶剂
安全须知	请勿靠近医疗设备使用；避免长时间高音量聆听
可选备件	耳垫，USB线（另售）
随附配件	USB线（2.0米），保护套

常见问题 - ATHDSR7BT AUDIO TECHNICA

如何将耳机与我的蓝牙智能手机配对？

将电源开关滑至ON位置开启耳机。耳机进入配对模式。在您的智能手机上开启蓝牙，并在列表中选择ATH-DSR7BT。如果提示输入密码，请输入0000。配对成功后，会发出提示音。

如何使用NFC功能进行配对？

确保您的智能手机支持NFC并已开启NFC功能。开启耳机，然后用手机上的NFC天线轻轻触碰耳机上标有N标志的区域。保持接触直到通过提示音确认配对成功。

将耳机完全充电需要多长时间？

充电时间约为4小时。请仅使用附带的USB线。充电时，指示灯显示电池电量：红色闪烁（低于30%），白色闪烁（30-60%），然后白色常亮（充电完成）。

如何检查电池电量？

快速双击触控控制器。指示灯会短暂亮起显示剩余电量：3个指示灯（60-100%），2个指示灯（30-60%），1个指示灯（低于30%）。快速闪烁表示电池电量不足。

如果声音中断或失真怎么办？

降低耳机和连接设备的音量。让耳机远离干扰源（微波炉、路由器）。移除耳机和设备之间的障碍物。如果问题仍然存在，请关闭设备上的均衡器或切换到其他编解码器。

如何清洁耳机？

使用柔软干布擦拭表面。请切勿使用酒精、稀释剂或溶剂。定期用干布清洁耳垫和头梁，尤其是在运动使用后。

我可以更换耳垫吗？

是的，耳垫属于消耗品。请联系您的铁三角经销商购买替换耳垫。按照提供的说明进行更换。

如何启用aptX HD模式以获得更好的音质？

如果您的设备支持，aptX HD模式会自动启用。要切换至普通模式（无aptX HD），关闭耳机，然后按住音量控制« - »的同时重新开启。要返回aptX HD模式，执行相同操作但按住音量« + »。通过指示灯检查编解码器（白色=aptX HD，蓝色=aptX，紫色=AAC等）。

耳机无响应，如何重置？

用非金属物体轻轻按压耳机上的重置按钮。这不会删除配对设置。如果问题仍然存在，请联系售后支持。

我可以通过USB有线模式使用耳机吗？

是的，将附带的USB线连接到耳机和电脑。您可以聆听高达96 kHz/24位的音乐。耳机同时充电。请注意，在此模式下电源按钮和触控控制器将被禁用。

用户手册 ATHDSR7BT AUDIO TECHNICA

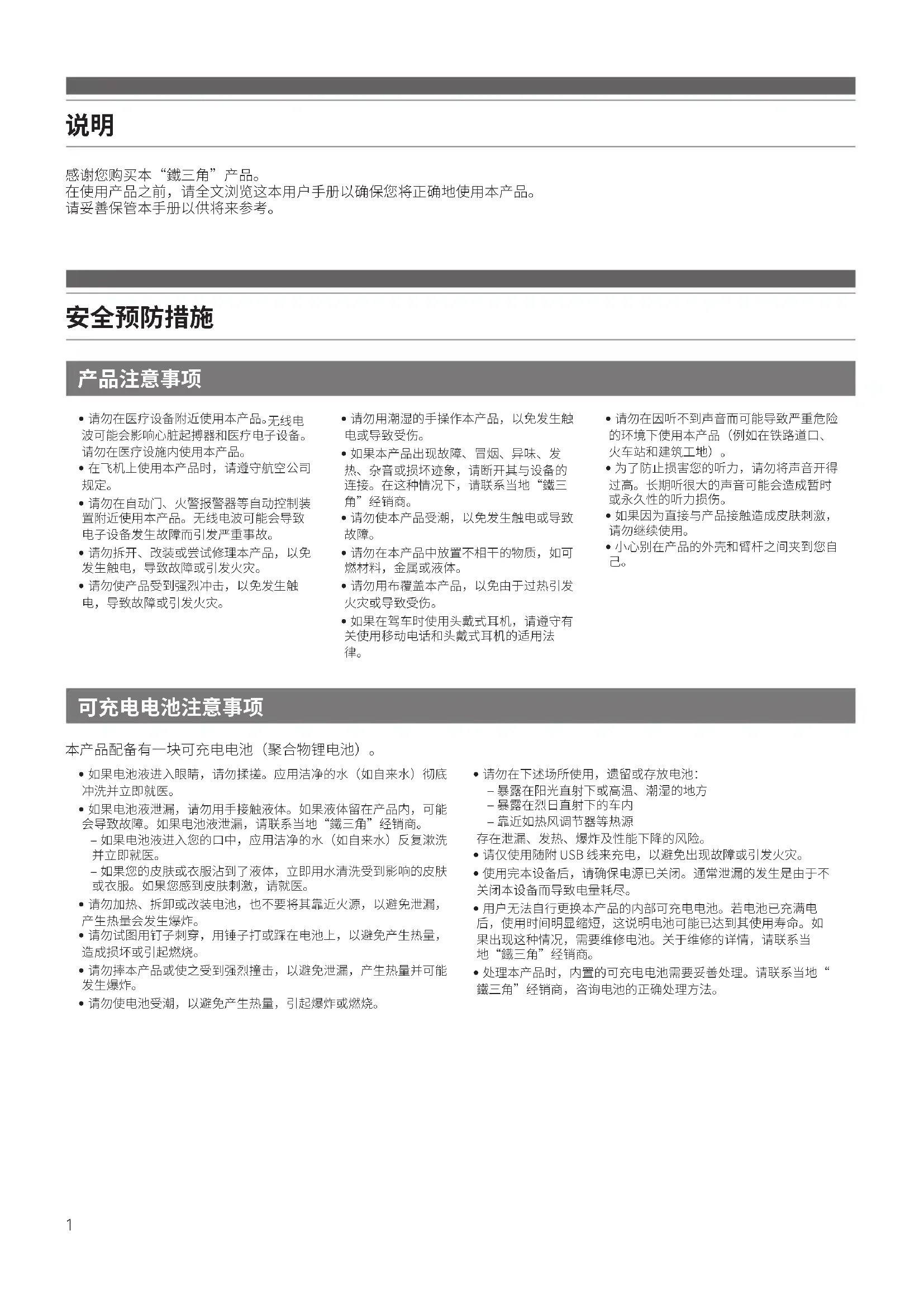

在使用产品之前，请全文浏览这本用户手册以确保您将正确地使用本产品。

请妥善保管本手册以供将来参考。

安全预防措施

产品注意事项

• 请勿在医疗设备附近使用本产品。无线电波可能会影响心脏起搏器和医疗电子设备。请勿在医疗设施内使用本产品。
• 在飞机上使用本产品时，请遵守航空公司规定。
• 请勿在自动门、火警报警器等自动控制装置附近使用本产品。无线电波可能会导致电子设备发生故障而引发严重事故。
• 请勿拆开、改装或尝试修理本产品，以免发生触电，导致故障或引发火灾。

• 请勿使产品受到强烈冲击，以免发生触电，导致故障或引发火灾。

• 请勿用潮湿的手操作本产品，以免发生触电或导致受伤。

• 如果本产品出现故障、冒烟、异味、发热、杂音或损坏迹象，请断开其与设备的连接。在这种情况下，请联系当地“鐵三角”经销商。
• 请勿使本产品受潮，以免发生触电或导致故障。
• 请勿在本产品中放置不相干的物质，如可燃材料，金属或液体。
• 请勿用布覆盖本产品，以免由于过热引发火灾或导致受伤。

• 如果在驾车时使用头戴式耳机，请遵守有关使用移动电话和头戴式耳机的适用法律。

• 请勿在因听不到声音而可能导致严重危险的环境下使用本产品（例如在铁路道口、火车站和建筑工地）。

• 为了防止损害您的听力，请勿将声音开得过高。长期听很大的声音可能会造成暂时或永久性的听力损伤。
• 如果因为直接与产品接触造成皮肤刺激，请勿继续使用。
• 小心别在产品的外壳和臂杆之间夹到您自己。

可充电电池注意事项

本产品配备有一块可充电电池（聚合物锂电池）。

• 如果电池液进入眼睛，请勿揉搓。应用洁净的水（如自来水）彻底冲洗并立即就医。
• 如果电池液泄漏，请勿用手接触液体。如果液体留在产品内，可能会导致故障。如果电池液泄漏，请联系当地“鐵三角”经销商。

- 如果电池液进入您的口中，应用洁净的水（如自来水）反复漱洗并立即就医。

- 如果您的皮肤或衣服沾到了液体，立即用水清洗受到影响的皮肤或衣服。如果您感到皮肤刺激，请就医。

• 请勿加热、拆卸或改装电池，也不要将其靠近火源，以避免泄漏，产生热量会发生爆炸。
• 请勿试图用钉子刺穿，用锤子打或踩在电池上，以避免产生热量，造成损坏或引起燃烧。
• 请勿摔本产品或使之受到强烈撞击，以避免泄漏，产生热量并可能发生爆炸。
• 请勿使电池受潮，以避免产生热量，引起爆炸或燃烧。

- 请勿在下述场所使用，遗留或存放电池：

• 暴露在阳光直射下或高温、潮湿的地方
• 暴露在烈日直射下的车内
• 靠近如热风调节器等热源

存在泄漏、发热、爆炸及性能下降的风险。

• 请仅使用随附 USB 线来充电，以避免出现故障或引发火灾。
• 使用完本设备后，请确保电源已关闭。通常泄漏的发生是由于不关闭本设备而导致电量耗尽。
• 用户无法自行更换本产品的内部可充电电池。若电池已充满电后，使用时间明显缩短，这说明电池可能已达到其使用寿命。如果出现这种情况，需要维修电池。关于维修的详情，请联系当地“鐵三角”经销商。
• 处理本产品时，内置的可充电电池需要妥善处理。请联系当地“鐵三角”经销商，咨询电池的正确处理方法。

安全预防措施

针对美国用户

FCC声明

警告

本设备符合FCC规则第15部分的要求。其运行应符合以下两个条件：(1)本设备不得造成有害干扰，以及(2)本设备必须承受任何干扰，包括可能导致意外运行的干扰。

注意

请注意，任何进行本说明书中未明确许可的改动或改装，都可能导致用户丧失使用本设备的权利。

注：本设备已经过测试，证实符合FCC规则第15部分之B类数字设备的限制要求。这些限制旨在提供合理的保护，以防在一般住宅环境中造成有害干扰。本设备会产生、使用和发射射频能量，若未依照指示安装及使用，可能会对无线电通信产生有害干扰。然后，并不保证在特定安装方式下不会产生干扰。如果本设备对无线电或电视接收产生有害干扰（可通过开、关设备判定），建议用户尝试采取以下一项或多项措施来排除此干扰：

一 调整接收天线的方向或位置。
一 增大设备和接收器之间的间距。
一 将设备和接收器分别连接到不同的电路插座上。
一 咨询经销商或经验丰富的无线电/电视技术人员寻求帮助。

射频暴露声明

本发射机不得与其他系统中使用的任何其他天线或发射机协同工作或一起操作。本设备符合FCC针对未受控制环境所制定的辐射暴露限制，并符合FCC射频（RF）暴露规范。本设备的射频能量极低，被视为无需对特定吸收率（SAR）进行测试便符合要求。

针对加拿大用户

加拿大工业部声明

CAN ICES-3 (B)/NMB-3(B)

本设备符合加拿大工业部R.S.S.247的要求。

其运行应符合以下条件：(1)本设备不得造成有害干扰，以及(2)本设备必须承受任何干扰，包括可能导致意外运行的干扰。

根据加拿大工业部规定，本无线电发射机只能使用加拿大工业部针对发射机所许可之类型与最大（或最小）增益的天线操作。为了降低对其他用户造成无线电干扰的可能，选择天线类型和其增益时应使等向放射功率（e.i.r.p.）不超过必要等级，以便可以成功通信。

本设备符合针对未受控制环境所制定之RSS-102射频暴露限制。

使用注意事项

• 请在使用前阅读所连接设备的用户手册。
• 对于在使用本产品时发生的意外事件所引起的数据丢失，鏃三角将不会以任何方式负责。
• 在公共交通工具或是其他公共场所，请保持声音较低以免打扰到其他人。
• 请在连接本产品之前将设备的音量调到最低。
• 在干燥环境之下使用本产品时，您可能会感觉到耳朵里有一种刺痛感。这是由您身体内积累的静电导致的，而非产品故障所致。
• 请勿使本产品受到强烈冲击。
• 请勿在阳光直射下，加热装置附近或在炎热、潮湿或灰尘多的地方存放本产品。此外，请勿使本产品受潮。
• 当本产品使用较长一段时间后，可能会因为紫外线（尤其是阳光直射）和磨损而褪色。
• 请勿使本产品受到过度应力或压力，否则可能会导致变形。
• 只能使用附带的连接线。使用其他连接线时无法保证性能。
• 连接或拔出附带的连接线时，确保握住插头。若用力拉扯连接线本身，附带的连接线可能被扯断或发生事故。
• 不使用附带的连接线时，确保从本产品中拔出。
• 不使用本产品时，将其放入附带的便携盒/收纳袋内。
• 连接或使用附带的连接线时，请勿对附带的连接线的插头施加过大应力。否则可能损坏计算机和插头。

• 连接或拔出附带的连接线前，请确保关闭计算机，否则可能导致计算机故障。

• 若本产品连接至计算机时，计算机工作不正常或出现任何其他问题，请关闭计算机，然后重新连接本产品。若问题仍然存在，请联系当地“鐵三角”经销商。继续使用计算机会导致计算机损坏。

• 本产品不支持受DRM（数字版权管理）保护的音频，如地面数字广播。
• 仅当使用移动电话网络时本产品才可用于拨打电话。不保证支持使用移动数据网络的电话应用程序。
• 如果您在电子设备或发射机（如移动电话）附近使用本产品，则可能会产生噪音。在这种情况下，将本产品远离电子设备或发射机。
• 如果您在电视或无线电天线附近使用本产品，则可能会在电视或无线电中看到或听到信号噪音。在这种情况下，将本产品远离电视或无线电天线。
• 为保护内置可充电电池，每6个月至少充电一次。如果两次充电时间间隔太久，可能会缩短可充电电池的使用寿命或可能无法充电。
• 使用手指操作触控式控制器。使用钢笔、铅笔或其他尖锐物体轻击或按压触控式控制器可能得不到想要的结果，而且可能刮伤或损坏该控制器。
• 请勿使用指甲尖轻击触控式控制器。否则可能导致指甲断裂和受伤。
• 反复轻击触控式控制器时，每次轻击后，将手指从触控式控制器上抬起几毫米。若没有在轻击操作之间将手指从触控式控制器上抬起，可能无法识别轻击操作。
• 若触控式控制器对您的轻击操作无反应或与预期不同，请确保其他手指、手的其他部位或衣服没有触碰到触控式控制器。此外，戴着手套、指尖干燥或触控式控制器表面脏污时，触控式控制器都可能无法正确反应。

结构名称及功能

N-Mark
显示检测NFC的位置。

耳机头梁 滑动片 左／右(L/R)指示 耳垫 臂杆 电源开关 打开／关闭电源。 复位按钮 本产品发生故障时，使用此按钮复位。 指示灯 显示本产品的操作状态和电池电量。 耳罩外壳 音量控制器 向+和-滑动时调节音量。

USB接头插孔\*

可让您使用附带的USB线将本产品连接到计算机，对本产品充电。此外，连接到计算机时，可让您播放音频。

*该插孔配备盖子。

触控式控制器

可让您播放或暂停音乐和视频，以及执行通电操作。

附带配件

• 第一次使用时请将电池充满。
• 可充电电池电量不足时，本产品会通过耳机发出2组2次嘀嘀声，指示灯将闪烁红灯。这些嘀嘀声响起时，请对电池充电。
• 将电池充满大约需要4小时。（该时间根据使用条件的不同而有所差异。）

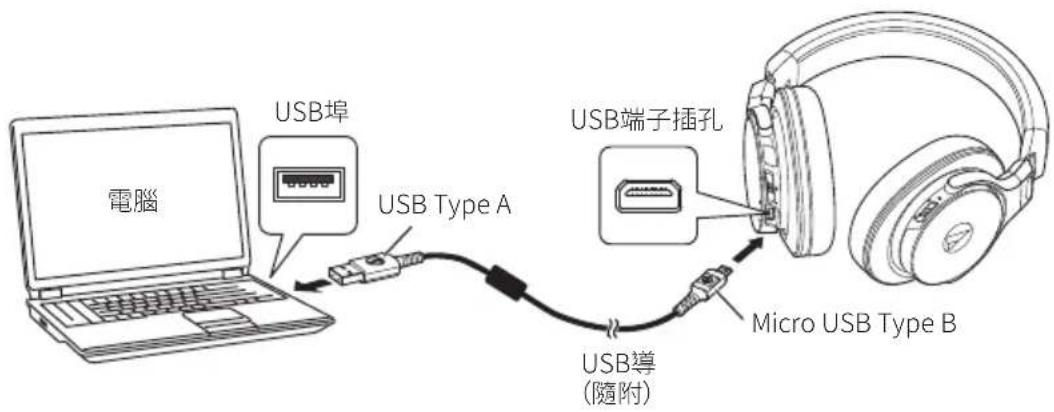

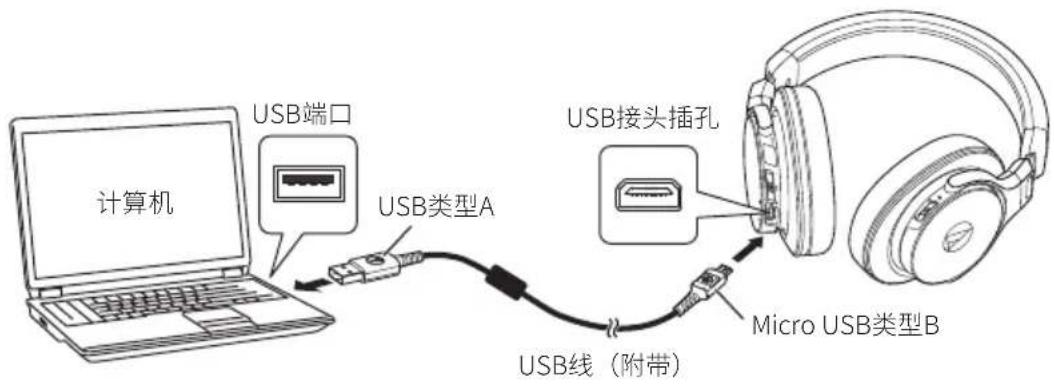

计算机 USB端口 USB类型A USB接头插孔 Micro USB类型B USB线（附带）

1. 打开USB接头插孔盖。
2. 连接附带的USB线（Micro USB类型B端）至USB接头插孔。

- 附带的USB线专属用于本产品。该连接线与其他产品搭配使用时，无法保证其性能。

1. 连接附带的USB线（USB类型A端）至计算机，开始充电。

充电期间，3个指示灯会如下亮起，以指示电池电量。

电池充电状态	指示灯 红色 白色 熄灭
	指示灯显示 亮灯模式
低于30%		闪烁
30~60%		仅中间指示灯闪烁
60~100%		仅左侧指示灯闪烁
充电完成		亮灯
充电错误		快速闪烁

- 电池故障导致充电故障。从计算机上拔出本产品，然后联系当地“鐵三角”经销商。

1. 充电完成时，从计算机拔出附带的USB线（USB类型A端）。
2. 从USB接头插孔拔出附带的USB线（Micro USB类型B端），盖紧盖子。

通过蓝牙®无线电通信连接

关于配对

要将产品连接到蓝牙设备，本产品需要与设备进行配对（注册）。一旦配对成功，则不需要再次配对。然而，在下列情况下需要重新配对：

• 如果本产品被蓝牙设备的连接历史记录中删除。
• 如果本产品曾被送去维修。
• 如果本产品与9个以上的设备配对。

(本产品最多可与8个设备配对。已与8个设备后再配对新设备时，设备最早连接日期的配对信息将被新设备的信息覆盖。)

配对蓝牙设备

• 阅读蓝牙设备的用户手册。
• 粗牙设备放置在产品1米以内的位置，正确进行配对。

• 若要确认配对进程，请佩戴本产品通过听声音来确认。

• 开始时产品是关闭的，将电源开关推到“ON”位置。

• 关于指示灯如何指示配对（搜索设备）的信息，请参阅“指示灯显示”（第12页）。

• 开始配对时本产品发出嘀嘀声。

• 使用蓝牙设备开始配对过程，并搜索本产品。

当蓝牙设备找到本产品时，设备上会显示“ATH-DSR7BT”。

- 有关使用蓝牙设备的信息，请参阅设备的用户手册。

1. 选择 “ATH-DSR7BT”，使本产品与您的设备配对。

2. 部分设备可能需要口令。在这种情况下，输入“0000”。口令也被称为密码、PIN码、PIN号或口令。

3. 配对完成时本产品发出嘀嘀声。

Settings Bluetooth Bluetooth MY DEVICES ATH-DSR7BT 选择

通过蓝牙无线电通信连接

配对时使用NFC

NFC（近场通信）是一种可使手机和电子标签等各种设备之间进行短距离无线通信的技术。只要将两个设备相互接触即可实现通信。可使用NFC将蓝牙设备与本产品配对。

兼容设备：NFC兼容蓝牙设备

兼容OS：安卓系统

配对NFC兼容的蓝牙设备

若要确认配对进程，请佩戴本产品通过听声音来确认。

1. 启用NFC兼容设备的NFC功能。
2. 如有必要，请参阅NFC兼容设备的用户手册。
3. 开始时产品是关闭的，将电源开关推到“ON”位置。

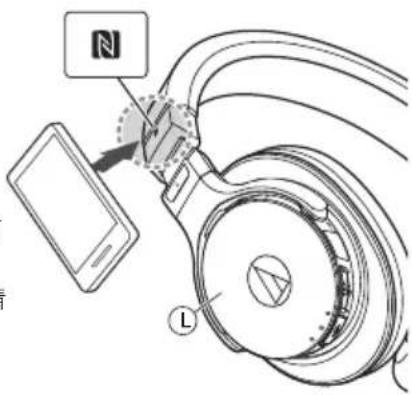

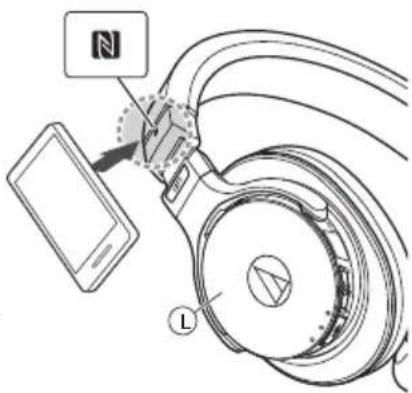

4. 将NFC兼容设备接触本产品上的N-Mark（见右图），然后使用NFC兼容设备完成配对过程。

- 有关NFC兼容设备的NFC天线的位置，或者如何终止本产品与设备之间的连接，请参阅设备的用户手册。

- 配对完成时本产品发出嘀嘀声。

再次触摸本产品的N-Mark正上方的NFC兼容蓝牙设备的部分，将断开产品与设备的连接。

使用本产品

本产品可以使用蓝牙无线电通信连接到设备以及播放音乐、接听来电等。使用本产品满足您的各种需求。请注意，本公司无法保证所连接蓝牙设备的兼容操作。

电源

将电源开关推至 “ON” 或 “OFF” 位置。

电源 电源开关操作		指示灯 ● 红色 白色 熄灭
		指示灯显示 电池	充电状态 亮灯模式
开启*			电池电量低 每5秒闪烁一次	3个指示灯全部亮起3秒钟,然后指示灯亮起,以指示本产品在“配对”。
			低于30%
			30~60%
			60~100%
关闭*			3个指示灯闪烁时,每个指示灯从左向右依次熄灭。

* 若佩戴本产品，当本产品打开和关闭时，将会听到嘀的一声。

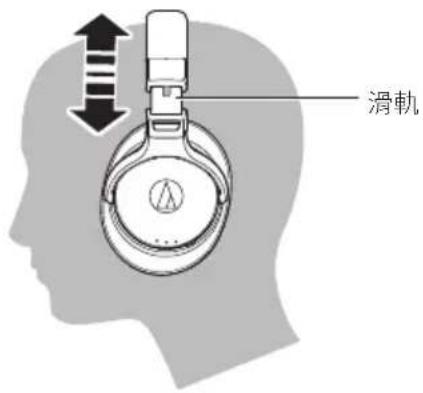

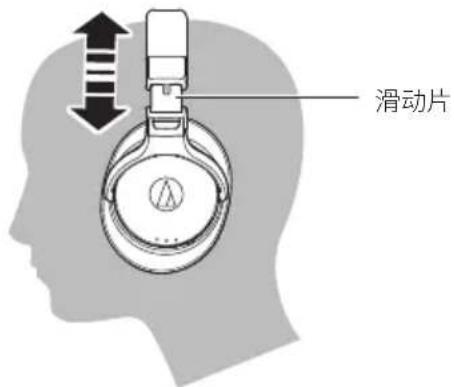

佩戴本产品

向左耳放入标有“L”的耳垫，向右耳放入标有“R”的耳垫，通过滑动可调式滑动片来调节头戴型耳罩的长度以完全适合您的耳朵。

滑动片

使用本产品

听音乐

• 若是第一次连接，使蓝牙无线电通信或NFC将本产品与设备配对。若已完成本产品与蓝牙设备的配对，则打开本产品并打开设备的蓝牙连接。
• 使用蓝牙设备开始播放，必要时请参考设备的用户手册。

可使用本产品执行以下操作。

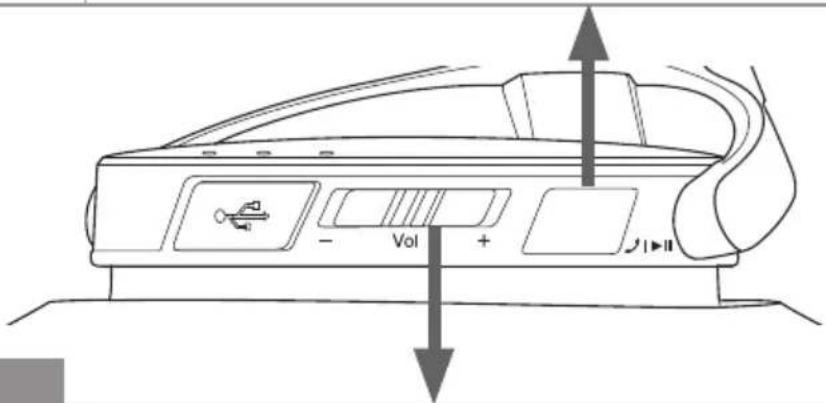

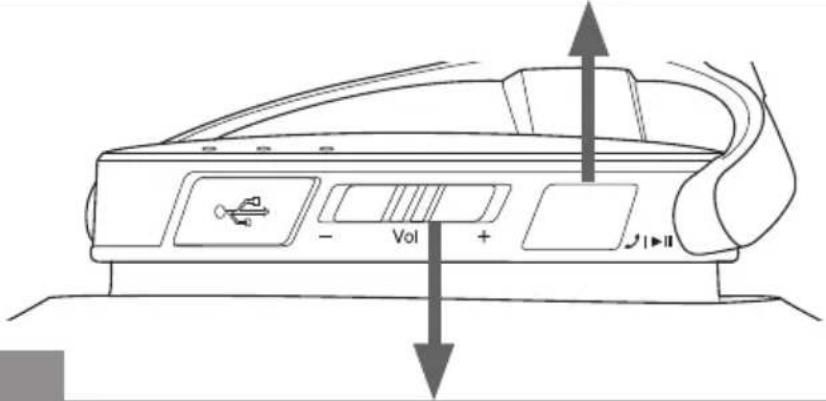

触控式控制器

轻击(1次短按)播放或暂停音乐和视频播放。* 1

轻击两下(2次短按)显示电池电量。指示灯亮起的方式与电源接通时相同。(第8页)

长按(1次长按,持续大约4秒)根据所连接设备的不同,激活设备的语音识别功能(如可兼容iOS设备的Siri)。

	短滑 音量调高一档。*	2
	长滑(约2秒) 播放下一曲。*	1
	短滑 音量调低一档。*	2
	长滑(约2秒) 播放上一曲。*	1

*1 部分智能手机上的音乐和视频播放可能无法使用某些控件。
*2 每次滑动音量控制器时都会发出嘀的一声。音量在最高或最低档时，会发出低沉的嘀一声。
- 部分设备的音量控制可能无法与本产品良好协作。

使用本产品

兼容的编解码器

本产品兼容Qualcomm*aptXTM HD音频（下文称为“aptX HD”）、QualcbaprtXTM音频（下文称为“aptX”）、AAC和SBC编解码器。在配对过程中蓝牙设备将自动确定适用的编解码器。

指示灯也会亮起，指示用于音频播放的编解码器。

播放编解码器	指示灯 ○ 白色 蓝色 紫色 熄灭○
	指示灯显示 亮灯模式
aptX HD		每3秒闪烁一次
aptX
AAC
SBC

如果使用aptX HD编解码器听音乐时声音中断，可通过切换至与aptX HD编解码器不兼容的模式来纠正此问题。切换后使用的编解码器（aptX、AAC、SBC）因连接设备的不同而异。

- 切换至与aptX HD编解码器不兼容的模式：

1. 在电源关闭时，将电源开关推至“ON”，同时将音量控制器向“-”推。
2. 将电源开关向 “ON” 推或轻击两下触控式控制器，显示电池电量。

- 确认右侧指示灯亮蓝灯。

- 切换至正常模式（与aptX HD编解码器兼容的模式）：

1. 在电源关闭时，将电源开关推至“ON”，同时将音量控制器向“+”推。
2. 将电源开关向“ON”推或轻击两下触控式控制器，显示电池电量。

- 确认右侧指示灯亮白灯（正常指示灯显示）。

使用本产品

拨打电话

• 莠牙设备支持电话功能，可使用本产品拨打电话。
• 莫牙设备接到来电，本产品会响铃。
• 若您正在听音乐时接到来电，音乐播放会停止。通话结束时，音乐会继续播放。*

何时	操作 功能
接收来电	轻击触控式控制器 接听来电。
	长时间轻击(约2秒)触控式控制器	拒接电话。
通话	轻击两下触控式控制器 结束通话。
	长时间轻击(约2秒)触控式控制器	每次长时间轻击(约2秒)触控式控制器时,就可将通话切换至牙设备或本产品。*
	滑动音量控制器 调节通话音量(+或-)。

*1 根据蓝牙设备，音乐播放可能无法继续。
*2 当听到嘀声时，松开触控式控制器。

- 部分智能手机不支持以上所列的通话时的操作。

自动关机功能

接通电源后5分钟内未连接到设备，将自动关闭本产品。

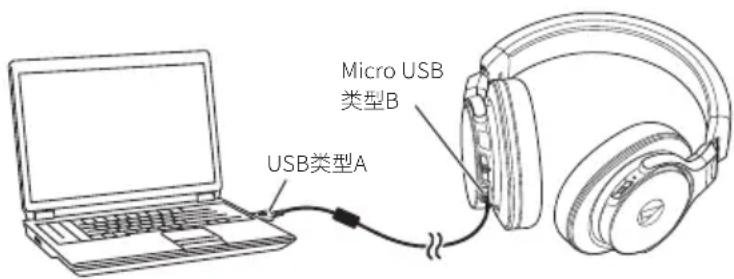

使用USB连接听音乐

可一边充电一边将本产品连接到计算机，以最高96 kHz/24位聆听音乐播放程序中的音乐。

• 阅读计算机的用户手册。

• 即使计算机符合“计算机连接规格”（第15页）中列出的要求，根据计算机硬件和软件的不同，这些功能也可能无法正常工作。

• 连接附带的USB线（Micro USB类型B端）至本产品的USB接头插孔。

• 连接附带的USB线（USB类型A端）至计算机的USB端口。
• 打开计算机。
• 必要时配置计算机。

- 请参阅相应国家/地区“鐵三角”网站(http://www.audio-technica.com/world_map/)提供的“设置手册(计算机设置)”，然后根据其操作系统进行所连接计算机的配置。

1. 请参阅“佩戴本产品”（第8页），将本产品放在您的头上。

2. 使用计算机的音乐播放程序开始播放音乐。

3. 使用本产品、计算机或音乐播放程序根据需要调节音量。

4. 本产品连接至计算机时，本产品的电源开关和触控式控制器会停用。
5. 本产品连接至计算机时，不能用作耳机。

Micro USB 类型B USB类型A

使用本产品

复位功能

若本产品不工作或发生其他故障，按下复位按钮应可解决遇到的任何问题。若问题仍然存在，请联系当地“鐵三角”经销商。按复位按钮不会改变您的任何设置（配对信息、音量设备等）。

- 请勿使用过硬的金属工具或尖锐工具，也不得用力按复位按钮。否则可能会导致发生故障。

按下

指示灯显示

本产品的指示灯按照以下说明指示本产品的状态。有关指示灯如何指示电池（充电）状态的信息，请参阅“对电池充电”（第5页）。有关指示灯如何指示编解码器的信息，请参阅“听音乐”中的“兼容的编解码器”（第10页）。

状态	指示灯 ○ 白色 蓝色 熄灭
	指示灯显示 亮灯模式
配对(搜索设备)		每个指示灯从右到左依次亮起→所有指示灯熄灭→每个指示灯从左到右依次亮起→所有指示灯熄灭→模式重复
等待连接		每3秒闪烁一次
正在连接		每个指示灯从右到左依次亮起→所有指示灯熄灭3秒钟→每个指示灯从左到右依次亮起→所有指示灯熄灭3秒钟→模式重复
接收来电		闪烁
通话		每3秒闪烁一次

清洁

养成定期清洁本产品的习惯，以确保产品可长时期使用。请勿使用酒精，油漆稀释剂或其他溶剂来清洁耳机。

• 清洁时，请使用干布擦拭。
• 使用后，立即用干布擦拭连接线上的汗渍和任何其他污垢。连接线如未清洁干净可能会导致劣化，并随着时间的推移逐渐硬化，导致发生故障。
• 如果发现连接线的USB插头有污垢，请用干布擦拭。使用未清洁的USB插头，可能导致声音中断，且出现杂音。

• 如果发现耳垫和头戴型耳罩有污垢，请用干布擦拭。耳垫或头戴型耳罩上的汗渍或水分可能导致褪色。用干布擦拭，然后放在阴凉处晾干。

• 如果本产品长期不用，将其存放在通风良好、远离高温高湿的地方。

• 耳垫属于消耗品。随着保存和使用情况耳垫会劣化，请在必要时更换。关于更换耳垫或其他零件的信息，或是关于其他可服务零件的信息，请联系当地“鐵三角”经销商。

故障排解

问题 解决措施

未接通电源。•为本产品充电。
无法配对。•确认	蓝牙设备使用的是2.1版+EDR或更高版本的蓝牙进行通信。将本产品蓝牙设备放在1米的范围内。设置蓝牙设备的配置文件。有关设置配置文件的步骤,请参蓝牙设备的用户手册。
无声音/声音微弱。•打开本产品和蓝牙设备的电源。调高本产品蓝牙设备的音量。如果蓝牙设备被设为HFP/HSP连接,则切换到A2DP连接。移除本产品蓝牙设备之间的障碍,尽量靠近二者。蓝牙设备的输出切换到蓝牙连接。
USB连接期间无声音/声音微弱。•确保计算机音频输出设备正确。调高本产品、计算机或音乐播放程序的音量。
声音失真/无声音/声音中断。•调低本产品和蓝牙设备的音量。将本产品远离微波炉和无线路由器等其他设备。将本产品远离电视、收音机和其他内置调谐器的设备。这些设备也受本产品的影响。关蓝牙设备的均衡器设置。移除本产品蓝牙设备之间的障碍,尽量靠近二者。
使用aptX编解码器时声音中断•调整蓝牙设备的设置,停用aptX编解码器。
无法听到来电声音/来电声音太小。•打开本产品蓝牙设备的电源。调高本产品蓝牙设备的音量。如果本产品被设为A2DP连接,则切换到HFP/HSP连接。蓝牙设备的输出切换到蓝牙连接。
使用NFC无法配对。•确保设备是兼容NFC的蓝牙设备。启用NFC兼容蓝牙设备的NFC功能。触摸产品上NFC兼容蓝牙设备的正确位置。根据您使用的NFC兼容蓝牙设备,仅触摸一次可能出现由于NFC灵敏性不足以连接本产品。在此情况下,请参阅兼容NFC蓝牙设备的用户手册。根据使用的NFC兼容蓝牙设备,可能需要一些时间实现通过NFC的通信。将本产品和NFC兼容的蓝牙设备保持接触,直到连接完成。从其便携盒中取出NFC兼容蓝牙设备,使其可以通过NFC通信。
触控式控制器工作不正常。•确定没有用指甲轻击,且指尖不是太干燥,然后重试。
本产品无法充电。•确保附带的USB线连接牢固,然后重试。

• 有关如何操蓝牙设备的信息，请参阅设备的用户手册。
• 如果问题仍然存在，请复位本产品。若要复位本产品，请参阅“复位功能”（第12页）。

规格

耳机

类型	密闭式动圈型
驱动单元	45毫米
灵敏度	100dB/mW
频率响应	5~40,000Hz
阻抗	35ohms
输入插孔	Micro USB类型B

收音头

类型	驻极体电容式
指向性	全方位
灵敏度	-44 dB (1 V/Pa, 1 kHz时)
频率响应	50~4,000Hz

蓝牙连接规格

通信系统	蓝牙版本4.2
输出	蓝牙规范功率Class 21.5 mW EIRP
最远通信距离	视线-约10米
频带	2.4GHz (2.402GHz~2.480GHz)
调制方法	FHSS
支持的蓝牙配置文件	A2DP、AVRCP、HFP、HSP
支持编解码器	Qualcomm* aptXTM HD音频、Qualcomm*aptXTM音频、AAC、SBC
支持的内容保护方法	SCMS-T
支持的采样率	44.1kHz、48kHz
支持的比特率	16位、24位*
传输频带	20~20,000Hz

*使用aptX HD编解码器时

计算机连接规格（工作环境）

计算机	支持USB 2.0的内置USB端口
CPU	因特尔酷睿2处理器,2.2GHz或以上,或者配置相当的AMD处理器
RAM	32位操作系统,要求2GB或以上,64位操作系统,要求4GB或以上
支持的操作系统	Windows 7、Windows 8、Windows 8.1、Windows 10、Mac OS X El Capitan (10.11)●有关本产品的最新信息,请访问本公司网站。
支持的采样率	44.1kHz、48kHz、96kHz
支持的比特率	16位、24位
频率响应	5~40,000Hz(24位,96kHz播放期间)

规格

其他

电源 DC3.7V聚合物锂电池

充电时间 大约4小时*

工作时间 连续传输时间(音乐播放):大约15小时*连续待机时间:大约1,000小时*

重量 大约300g

工作温度 5°C~40°C

附带配件 •USB线(2米,USB类型A、Micro USB类型B)•收纳袋

单独出售 •耳垫•USB线

* 上述指标会因使用条件而有差异。

本产品的性能在不断改进中，如有变更，恕不另行通知。

- 蓝牙文字商标和徽标归蓝牙技术联盟（Bluetooth SIG, Inc.）所有，“鐵三角”公司已获得其使用授权。所有其他商标均归其各自所有者所有。

- “AAC”徽标是杜比实验室的商标。

- Qualcomm是Qualcomm Incorporated在美国和其他国家的注册商标，经许可后使用。

aptX是Qualcomm Technologies International, Ltd.在美国和其他国家的注册商标，经许可后使用。

- N-Mark是NFC Forum, Inc.在美国和其他国家的商标或注册商标。

- Android ^1 是Google Inc.的商标。

- iOS是Cisco在美国和其他国家的商标或注册商标。

- Siri是Apple Inc.的商标。

說明

感謝您購買本「鐵三角」產品。

使用前，請務必詳閱本使用說明書，確保以正確的方式使用本產品。

請妥善保管本使用說明書以備日後參閱。

安全上的注意事項

本產品注意事項

• 請勿在醫療設備附近使用本產品無線電波可能會影響心律調節器和醫療電子設備。請勿在醫療設施內使用本產品。
• 在飛機上使用本產品時，請遵守航空公司的說明。
• 請勿在自動門和火災警報器等自動控制裝置附近使用本產品。無線電波可能會影響電子設備，導致電子設備故障而引起意外事故。
• 請勿拆解、改造或試圖修理本產品，以免發生觸電，導致故障或引發火災。

• 請勿使本產品受到強烈撞擊，以免發生觸電，導致故障或引發火災。

• 請勿在手部潮濕的情形下接觸本產品，以免發生觸電或人身傷害。

• 若本產品有發生故障、冒煙、異味、發熱、噪音或出現其他損壞跡象時，請將本產品從設備移除。這種情況下，請聯繫當地的「鐵三角」經銷商。
• 請勿讓本產品淋濕，以免發生觸電或故障。
• 請勿將如易燃物、金屬、液體等異物混入本產品中。
• 請勿用布覆蓋本產品，以免因過熱而發生火災或受傷。

• 若在駕駛時使用耳機，請遵循有關手機和耳機使用的法律規定。

• 請勿在無法聽到周遭環境聲音將導致嚴重危險的地方使用本產品（例如在鐵路交叉口、火車站和建築工地）。

• 為了防止損害您的聽力，請勿以過高音量使用。長期以過大音量聆聽，可能造成暫時或永久性的聽力損害。
• 若因與產品的直接接觸，造成皮膚出現過敏現象時，請勿繼續使用。
• 請留意勿讓身體部位被夾入本產品機殼與支臂的間隙。

充電電池注意事項

本產品配備有一只充電電池（鋰聚合物電池）。

• 電池液不慎誤入眼睛時，請勿搓揉眼睛。應立刻以清水（自來水等）充分沖洗，並儘速就醫診療。
• 電池液外漏時，請勿直接用手接觸液體。若液體殘留在產品內部，可能會導致故障。電池液外漏時，請聯繫當地的「鐵三角」經銷商。

- 若不慎誤食電池液，請立刻以清水（自來水等）充分漱洗，並儘速就醫診療。

- 若電池液附著於皮膚或衣類，請立刻以清水沖洗。若皮膚感到任何不適，請儘速就醫診療。

• 切勿加熱、拆解或改造電池，或丟棄至火中，以避免洩漏、發熱或爆炸。
• 請勿以釘子刺插、以鐵鏟敲打或踩踏電池，以免導致發熱、破損或起火。
• 不要使產品掉落或使其受到強烈衝擊，以避免洩漏、發熱或爆炸。
• 請勿使電池受潮，以免導致發熱，引起爆炸或燃燒。

- 請勿於以下場所使用、放置或儲存電池：

• 日照直射、高溫多濕處
• 烈日直射下的車內
• 暖爐等熱源附近

有漏液、發熱、爆炸和效能降低的風險。

• 請僅使用隨附USB線進行充電，以免導致故障或起火。
• 本設備使用完畢後請務必關閉電源。以免電池過度消耗，造成漏液情況發生。
• 本產品的內建充電電池無法自行更換。若電池充滿電後，使用時間顯著變短，表示電池可能已經達到使用壽命。如果在這種情況下，需將電池送修。有關修理的詳情，請聯繫您當地的「鐵三角」經銷商。
• 廢棄本產品時，需妥善處理內建的充電式電池。有關妥善廢棄電池的方法，請聯繫您當地的「鐵三角」經銷商。

安全上的注意事項

針對美國用戶

FCC宣告

警告

本裝置符合FCC規則第15部分。操作受以下兩個條件限制：(1)本裝置不得造成有害干擾，及(2)本裝置必須接受任何收到的干擾，包括可能造成不良操作的干擾。

注意

請注意，本說明書中未明確許可的任何變更或修改皆可能使操作本設備的授權失效。

註:本設備經過測試，證明符合FCC規則第15部分的B級數位裝置之限制。此等限制旨在提供合理的保護，防止安裝於住宅區時產生有害干擾。本設備會產生、使用並可能放射無線電頻率能量，若未按照說明安裝及使用，可能對無線電通訊產生有害干擾。但是，無法保證在特定安裝條件之下，必然不會產生干擾。如果該設備確實對無線電或電視接收造成有害干擾（可以透過關閉設備後再開啟來確定），建議使用者可嘗試以下一種或多種措施，排除干擾狀況：

一 調整接收天線的方向或位置。
一 增大該設備與接收器之間的距離。
一 將該設備與接收器插在不同電路的插座上。
一 洽詢經銷商或有經驗的無線電／電視技術人員，以獲得協助。

無線電頻率暴露聲明

本發射器不得與其他系統中使用的其他任何天線或發射器放在同一位置或互相搭配操作。本裝置符合FCC針對未受控環境所設立之放射線暴露限制，並符合FCC無線電頻率(RF)暴露規範。本設備的無線電頻率能量非常低，被視為無需對特定吸收率(SAR)進行測試便符合要求。

針對加拿大用戶

加拿大工業部聲明

CAN ICES-3 (B)/NMB-3(B)

本裝置符合加拿大工業部R.S.S.247的規範。

操作受以下條件限制：(1)本裝置不得造成有害干擾，及(2)本裝置必須接受任何收到的干擾，包括可能造成不良操作的干擾。

根據加拿大工業部規定，本無線電發射器只能使用加拿大工業部針對發射器所許可之類型與最大（或最小）增益的天線操作。為了降低對其他使用者造成無線電干擾的可能，選擇天線類型與其增益時應使等向放射功率(e.i.r.p.)不超過必要等級以便能夠成功達成通訊。

本商品內藏之鋰聚合物電池為可回收之充電電池，欲廢棄本商品時，請配合進行資源回收，將商品本體寄送至下記地址。

充電電池取出後，商品無法返還，敬請見諒。

寄送地址：

32050 桃園市中壢區過嶺里福達路2段322巷6號

台灣鐵三角客服中心收

聯絡電話：[phone]

使用上的注意事項

• 使用之前，請務必閱讀所連接裝置的使用說明書。
• 使用本產品時，若發生連接裝置之儲存記憶消失等情形，本公司恕不負擔任何責任。
• 搭乘公共交通工具或處於其他公共場所時，請注意音量，避免造成他人困擾。
• 連接本產品之前，請將欲連接設備之音量調至最低。
• 在乾燥環境中使用本產品時，耳朵可能會有刺痛感。這是由於積聚在人體上的靜電所造成的，並非產品故障。
• 請勿使本產品受到強烈撞擊。
• 請勿將本產品放置於日照直射處、暖氣設備附近，高溫多濕或多塵的場所。此外，請勿讓本產品受潮。
• 本產品於使用一段時間後，有可能因為紫外線（尤其是陽光直射）和磨損而發生褪色情況。
• 請勿對本產品施加過大的應力或壓力，否則可能導致變形。
• 僅可使用隨附的導線。無法保證使用其他導線亦能正常使用。
• 連接或拔下隨附的導線時，務必握住插頭。如果拉扯導線本身，隨附的導線可能會被扯斷或發生事故。
• 若不再使用隨附的導線，請務必從本產品拔出。
• 若不要使用本產品，請存放在隨附的攜存盒/攜存袋內。
• 連接或使用隨附的導線時，請勿對隨附導線的插頭施加過大的應力。否則可能導致電腦和插頭損壞。

• 連接或拔下隨附的導線前，務必關閉電腦，否則會有電腦故障的風險。

• 當本產品連接至電腦時，如果電腦沒有正常運作，或是遇到任何其他問題，請關閉電腦，然後重新連接本產品。如果問題仍然存在，請聯繫當地的「鐵三角」經銷商。繼續使用電腦可能會導致電腦損壞。

• 本產品不支援受到DRM（數位權利管理）保護的音頻，例如數位地面廣播。
• 只有使用手機網路時才能以本產品進行通話。不保證支援使用行動數據網路的電話應用程式。
• 在電子設備或發射器（如手機）附近使用本產品時，可能會聽到噪訊。在這種情況下，請將本產品遠離電子設備或發射器。
• 在電視機或收音機天線附近使用本產品時，可能會在電視機或收音機訊號中看到或聽到噪訊。在這種情況下，請將本產品遠離電視機或收音機天線。
• 為了保護內建的可充電電池，每6個月至少進行一次充電。如果充電間隔時間太久，充電電池的壽命可能會縮短，或是可能無法再為充電電池充電。
• 請用手指操作觸控式控制器。用鋼筆、鉛筆或其他尖銳物輕點或按壓觸控式控制器可能不會產生想要的結果，而且可能會刮傷或損壞控制器。
• 請勿用指甲尖端輕點觸控式控制器。否則可能導致指甲斷裂，受傷。
• 反覆輕點觸控式控制器時，每次輕點時請將手指從觸控式控制器上抬起幾公釐。如果您沒有在輕點操作之間將手指從觸控式控制器上抬起，可能無法辨識輕點操作。
• 如果觸控式控制器無法回應您的輕點操作，或發生錯誤回應、請確保您另一隻手指、手的一部分或衣服沒有碰到觸控式控制器。此外，當您戴手套、指尖乾燥或觸控式控制器表面髒污時，觸控式控制器可能無法正常回應。

警語

1. 經型式認證合格之低功率射頻電機，非經許可，公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。
2. 低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。
3. 前項合法通信，指依電信法規定作業之無線電通信。低功率射頻電機須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。

結構名稱及其功能

N標記
顯示用於檢測NFC的位置。

頭帶 滑軌 左／右（LEFT/RIGHT） 標示 耳罩 支臂 電源開關 開啟／關閉電源。 重置按鈕 如果發生故障，請使用此 按鈕重置本產品。 指示燈 顯示本產品的運作 狀態和電池電量。 機殼 音量控制器 向+和-滑動時調整音量。

USB端子插孔\*

可讓您使用隨附USB線將本產品連接至電腦，以便為本產品充電。此外，當連接至電腦時，可讓您播放音頻。

*該插孔配備蓋子。

觸控式控制器

可讓您播放或暫停音樂和影片，以及執行通話操作。

■ 附屬零配件

• 第一次使用時，請先為電池充滿電。
• 充電電池電量不足時，本產品會透過耳機發出2次嗶嗶聲，指示燈將閃爍紅燈。當此嗶嗶聲響起時，請為電池充電。
• 電池充滿電約需4個小時。（視使用條件而異，此時間會有所不同。）

電腦 USB埠 USB Type A USB端子插孔 Micro USB Type B USB導 (隨附)

1. 打開USB端子插孔蓋。
2. 將隨附的USB導線（Micro USB Type B側）連接至USB端子插孔。

- 隨附的USB導線係專為本產品使用而設計。本導線與其他產品搭配使用時，無法保證其性能。

1. 將隨附的USB導線（USB Type A側）連接至電腦，開始充電。

充電期間，3個指示燈如下亮起以顯示電池電量。

電池充電狀態	指示燈 ● 紅燈 ○ 白燈 ○ 熄滅
	指示燈顯示 指示燈類型
低於30%		閃爍
30~60%		僅中央指示燈閃爍
60~100%		僅左側指示燈閃爍
充電完成		亮燈
充電錯誤		快速閃爍

- 充電錯誤是由於電池故障造成的。請將本產品從電腦移除，然後聯繫當地的「鐵三角」經銷商。

1. 充電完成時，從電腦拔出隨附的USB導線（USB Type A側）。
2. 從USB端子插孔拔出隨附的USB導線（Micro USB Type B側），然後關緊蓋子。

透過藍牙®無線技術連接

關於配對

欲將本產品連接到藍牙設備時，本產品需要與該藍牙設備進行配對（登錄）。一旦兩者完成配對，無需重新進行配對。但以下情況時則需重新配對：

• 本產品從蓝牙設備的登錄紀錄中被刪除時。
• 本產品送修之後。
• 本產品與9個以上的設備配對時。

(本產品最多可與8個設備配對。與8個設備配對之後，若再與新的設備配對時，最舊的連接資訊會被新的設備資訊覆寫。)

配對藍牙設備

• 請參屬蓝牙設備的使用者手冊。
• 將蓝牙設備放在距離本產品1公尺處，以進行正確配對。

• 若要確認配對過程的進度，請在執行此步驟時佩戴本產品聆聽聲音。

• 在本產品電源關閉之狀態下，將電源開關推到「ON」位置。

• 有關指示燈如何指示配對（搜尋裝置）的資訊，請參閱「指示燈顯示」（第12頁）。

• 開始配對時，本產品會發出嗶聲。

• 使用藍牙設備開始配對過程並搜尋本產品。

當藍牙設備找到本產品時，設備上會顯示「ATH-DSR7BT」。

- 有關使用蓝牙設備的資訊，請參閱該設備的使用者手冊。

1. 選擇「ATH-DSR7BT」將本產品與您數牙設備配對。

- 某些設備可能會要求輸入密鑰。在這種情況下，請輸入「0000」。該密鑰也可能稱為密碼、PIN碼、PIN號碼或密碼。

- 配對完成時，本產品會發出嗶聲。

Settings Bluetooth Bluetooth MY DEVICES ATH-DSR7BT 選擇

透過藍牙無線技術連接

使用NFC配對時

NFC（近場通訊）是一種可使手機和IC標籤等各種裝置間進行短距離無線通訊的技術。兩個裝置只要互相觸碰就能進行通訊。您可以使用NFC將藍牙設備與本產品配對。

相容設備：NFC相盞牙設備

相容的操作系統：Android

配對NFC相容藍牙設備

若要確認配對過程的進度，請在執行此步驟時佩戴本產品聆聽聲音。

1. 開啟NFC相容設備的NFC功能。

- 如有需要，請參閱NFC相容設備的使用者手冊。

1. 在本產品電源關閉之狀態下，將電源開關推到「ON」位置。

2. 將NFC相容設備碰觸本產品上的N標記（見右圖），然後使用NFC相容設備完成配對過程。

- 關於NFC相容設備的NFC天線位置，或是如何終止本產品與您的設備之間的連接，請參閱該設備的使用者手冊。

- 配對完成時，本產品會發出嗶聲。

將您的NFC相容藍牙設備再次碰觸本產品上的N標記部分，以終止與設備之連接。

使用本產品

本產品可以使用藍牙無線技術連接至設備以播放音樂、接聽來電等。您可使用任何一種滿足您需求的用途。請注意本公司並不保證本產品與任何藍牙設備連接時皆可正常運作。

電源供應

將電源開關推到「ON」或「OFF」位置。

* 如果佩戴本產品，當本產品開啟和關閉時，您將聽到嗶一聲。

佩戴本產品

將本產品標示「L」的一側戴至左耳，標示「R」的一側戴至右耳，然後滑動可調式滑軌來調節頭帶的長度，使耳罩完全覆蓋耳朵。

滑軌

使用本產品

聆聽音訊

• 第一次連接時，使蓝牙無線技術或NFC將本產品與您的設備配對。若您已將本產品與您的蓝牙設備配對，請將本產品的電源打開，並開啟設備的蓝牙連線。
• 使屬牙設備開始播放，如有需要，請參閱該設備的使用者手冊。

您可以使用本產品進行下列操作。

觸控式控制器

輕點(短按1次) 播放或暫停音樂和影片。* 1

點兩下(短按2次) 顯示電池電量。指示燈亮的方式與電源開啟的方式相同。(第8頁)

長按(長按1次,約4秒) 根據所連接裝置,啟動裝置的語音識別功能(如相容iOS裝置的Siri)。

	短滑 將音量調高1個等級。*	2
	長滑(約2秒) 播放下一首曲目。*	1
	短滑 將音量調低1個等級。*	2
	長滑(約2秒) 播放上一首曲目。*	1

*1 部分智慧型手機的音樂和影片播放可能無法使用某些控制項。

*2 您每滑動一次音量控制器，會聽到嗶一聲。音量達到最大或最小等級時，會聽到小聲的嗶一聲。

- 某些裝置的音量控制可能無法與本產品良好搭配使用。

使用本產品

相容的編碼

本產品相容於Qualcomm® aptXTM HD音頻（以下稱為「aptX HD」）、QualcoaptXTM音頻（以下稱為「aptX」）、AAC和SBC編碼。藍牙設備在配對過程會自動決定適合的編碼，但在與aptX編碼相容設備連接時，有可能發生聲音播放方面的問題。

指示燈也將亮起，顯示用於音訊播放的編碼。

播放編碼	指示燈 ○ 白燈 ●藍燈 /紫燈 熄滅
	指示燈顯示 指示	燈類型
aptX HD		每3秒閃爍一次
aptX
AAC
SBC

如果在使用aptX HD編碼聆聽音樂時聲音中斷，切換到與aptX HD編碼不相容的模式或許能解決問題。根據連接的裝置而定，切換之後所使用的編碼（aptX、AAC、SBC）會有所不同。

- 切換到與aptX HD編碼不相容的模式：

1. 當電源關閉時，同時將電源開關向「ON」、音量控制器向「-」滑動。
2. 將電源開關向「ON」滑動或輕點兩下觸控式控制器以顯示電池電量。

- 確認右側指示燈亮藍燈。

- 切換到正常模式（與aptX HD編碼相容的模式）：

1. 當電源關閉時，同時將電源開關向「ON」、音量控制器向「+」滑動。
2. 將電源開關向「ON」滑動或輕點兩下觸控式控制器以顯示電池電量。

- 確認右側指示燈亮白燈（正常指示燈顯示）。

使用本產品

通話

• 如果您的蓝牙設備支援電話功能，可以使用本產品來通話。
• 當蓝牙設備接收到來電時，本產品會響起鈴聲。
• 聆聽音樂時若接收到來電，音樂播放會暫停。通話結束時，會繼續播放音樂。*

何時	操作 功能
接收來電	輕點觸控式控制器 接聽來電。
	長按(約2秒)觸控式控制器	拒接電話。
接聽電話	點兩下觸控式控制器 結束通話。
	長按(約2秒)觸控式控制器	長按(約2秒)觸控式控制器,將通譜蓝牙設備或本產品之間切換。*2
	滑動音量控制器 調整通話音量(+或-)。

*1 根據您的藍牙設備，可能無法繼續播放音樂。
*2 當您聽到嗚一聲時，請放開觸控式控制器。
- 部分智慧型手機可能無法使用上述通話控制功能。

自動關機功能

本產品電源開啟後，若未連接到任何設備，5分鐘後會自動關機。

使用USB連接聆聽音樂

在為本產品充電時，您可以將本產品連接至電腦並以高達96 kHz/24位元聆聽播放程式中的音樂。

• 請參閱電腦的使用者手冊。

• 即使電腦符合「電腦連接規格」中列出的需求（第15頁），視電腦的硬體和軟體而定，這些功能可能無法正常運作。

• 將隨附的USB導線（Micro USB Type B側）連接至本產品的USB端子插孔。

• 將隨附的USB導線（USB Type A側）連接至電腦的USB埠。
• 開啟電腦電源。
• 如有需要，請設定電腦。

請參閱各國家／地區中「鐵三角」網站提供的「設定手冊（電腦設定）」（http://www.audio-technica.com/world_map/）並根據作業系統設定連接的電腦。

1. 請參閱「佩戴本產品」（第8頁），將本產品佩戴於頭部。

2. 使用電腦的音樂播放程式開始播放音樂。

3. 根據需要，使用本產品、電腦或音樂播放程式調整音量。

4. 當本產品連接至電腦時，本產品的電源開關和觸控式控制器會停用。
5. 當本產品連接至電腦時，無法作為耳機麥克風組使用。

Micro USB Type B USB Type A

使用本產品

重置功能

若本產品無法正常運作或發生其他故障時，按壓重置按鈕應可解決您遇到的所有問題。如果問題仍然存在，請聯繫當地的「鐵三角」經銷商。按壓重置按鈕無法變更任何設定（配對資訊、音量設定等）。

- 請勿使用過硬的金屬工具或尖銳工具，亦不要用力按壓重置按鈕。否則會導致故障。

按下

指示燈顯示

本產品的指示燈依照以下說明指示本產品的狀態。有關指示燈如何指示電池（充電）狀態的資訊，請參閱「為電池充電」（第5頁）。有關指示燈如何指示編碼的資訊，請參閱「聆聽音訊」中「相容的編碼」（第10頁）。

狀態	指示燈 白燈 藍燈 熄滅
	指示燈顯示 指示	燈類型
配對中(搜尋設備中)		每個指示燈從右向左依序亮起→所有指示燈熄滅→每個指示燈從左向右依序亮起→所有指示燈熄滅→類型重複
等待連接中		每3秒閃爍一次
連接中		每個指示燈從右向左依序亮起→所有指示燈熄滅3秒→每個指示燈從左向右依序亮起→所有指示燈熄滅3秒→類型重複
接收來電		閃爍
接聽電話		每3秒閃爍一次

清潔保養方法

為了能夠長久使用，請養成定期清潔本產品的習慣。清潔保養時，請勿使用酒精、油漆稀釋劑或其他有機溶劑。

• 請以乾布擦拭。
• 使用後立即用乾布擦掉任何汗漬或污垢。如果在髒污的狀態下使用，可能會導致導線隨時間劣化而變硬，並造成故障。
• 導線的USB插頭若有髒污，請以乾布擦拭。未清潔USB插頭可能會導致聲音中斷和產生噪訊。
• 耳罩和頭帶若有髒污，請以乾布擦拭。耳罩或頭帶上的汗漬或水可能會導致變色。請以乾布擦拭去除污垢後在陰涼處風乾。

- 如果長期不使用本產品，請避開高溫、潮濕處，存放於通風良好的地方。

- 耳罩為消耗品。耳罩會因保存和使用情況隨著使用時間而逐漸劣化，必要時請進行更換。有關耳罩、其餘零件的更換，或其他資訊，請洽詢當地的「鐵三角」經銷商。

故障排除

問題 解決措施

電源未供電。•請為產品充電。
無法配對。•確認	藍牙設備使用2.1+EDR版或更高版本通訊。•將本產品蓝牙設備放在距離彼此1公尺內的範圍。•設定蓝牙設備的規範。有關設定規範的步驟,請參蓝牙設備的使用者手冊。
無聲音/聲音微弱。•將本產品和	蓝牙設備的電源打開。•將本產品蓝牙設備的音量調高。•蓝牙設備被設定為HFP/HSP連接,請切換到A2DP連接。•將本產品蓝牙設備之間的障礙物移開,使兩者更加靠近。•蓝牙設備的輸出切換到蓝牙連接。
USB連接時無聲音/聲音微弱。•確定電腦的音訊輸出設定正確。•將本產品、電腦或音樂播放程式的音量調高。
聲音失真/聽到噪音/聲音中斷。	•將本產品和蓝牙設備的音量調低。•保持微波爐和無線路由器等的其他設備遠離本產品。•保持電視機、收音機和含有內建調諧器等的設備遠離本產品。這些設備也可能受到本產品的影響。•關蓝牙設備的等化器設定。•將本產品蓝牙設備之間的障礙物移開,使兩者更加靠近。
使用aptX編碼時聲音中斷•調整	蓝牙設備的設定以停用aptX編碼。
無法聽到對方聲音/對方聲音太小。	•將本產品蓝牙設備的電源打開。•將本產品蓝牙設備的音量調高。•若本產品被設定為A2DP連接,請切換到HFP/HSP連接。•蓝牙設備的輸出切換到蓝牙連接。
無法使用NFC進行配對。•請確保您的設備為NFC相容 藍牙設備。•開啟NFC相容蓝牙設備的NFC功能。•碰觸本產品到您的NFC相容蓝牙設備的正確位置。•根據您所使用的NFC相容蓝牙設備,若NFC感度不夠高的話,無法一觸即可連接本產品。在這種情況下,請參閱NFC相容蓝牙設備的使用者手冊。•根據您所使用的NFC相容蓝牙設備,可能需要一些時間以透過NFC通訊。保持產品和您的NFC相容蓝牙設備接觸,直到完成連接為止。•從盒中取出您的NFC相容蓝牙設備,使其能透過NFC通訊。
觸控式控制器無法正常運作。•確定並非以指甲輕點,而且指尖未過度乾燥,然後再試一次。
無法為產品充電。•請確保隨附的USB導線正確連接,然後再試一次。

• 有關蓝牙設備操作方法的詳情，請參閱該設備的使用者手冊。
• 如果問題仍然存在，請重置本產品。若要重置本產品，請參閱「重置功能」（第12頁）。

產品規格

耳機組件

型式	密閉式動圈型
驅動單元	45 mm
輸出感度	100 dB/mW
頻率響應	5~40,000 Hz
阻抗	35ohms
輸入插孔	Micro USB Type B

麥克風

型式	駐極體電容型
指向特性	全指向
感度	-44 dB (1 V/Pa, 1 kHz)
頻率響應	50~4,000 Hz

藍牙連線規格

通訊系統	藍牙版本4.2
輸出	藍牙規格功率Class21.5 mW EIRP
最大通訊範圍	視線-約10公尺
使用頻率範圍	2.4 GHz (2.402 GHz~2.480 GHz)
調頻方式	FHSS
支援 藍牙通訊協定	A2DP, AVRCP, HFP, HSP
支援編碼	Qualcomm* aptXTM HD音頻、Qualcomm*aptXTM音频、AAC、SBC
支援內容保護	SCMS-T
支援取樣頻率	44.1 kHz、48 kHz
支援位元率	16位元、24位元*
傳輸頻率	20~20,000 Hz

*使用aptX HD編碼時

電腦連接規格（作業環境）

電腦	支援USB 2.0的內建USB埠
CPU	Intel Core 2處理器2.2GHz以上或同等級之AMD處理器
RAM	32位元作業系統為2 GB以上,64位元作業系統為4 GB以上
相容作業系統	Windows 7、Windows 8、Windows 8.1、Windows 10、Mac OS X El Capitan (10.11)關於本產品的最新資訊,請造訪我們的網站。
支援取樣頻率	44.1 kHz、48 kHz、96 kHz
支援位元率	16位元、24位元
頻率響應	5至40,000 Hz(24位元,96 kHz播放時)

產品規格

其他

電源供應 DC3.7V鋰聚合物電池
充電時間 約4小時*
運作時間 連續傳輸時間(音樂播放):約15小時*連續待機時間:約1,000小時*
重量 約300g
工作溫度 5°C~40°C
附屬零配件	• USB導 (2.0 m、USB Type A、Micro USB Type B)• 攜存袋
另售 •耳罩	• USB導

* 依使用條件而異。

因改良而有所變更時，恕不另行告知。

• 蓝牙文字標記和標誌屬Bluetooth SIG，Inc.所有，「鐵三角」公司已取得該標記之使用許可。所有其他商標均為其各自所有者的財產。
• 「AAC」標誌為杜比實驗室的商標。
• Qualcomm為Qualcomm Incorporated在美國和其他國家註冊的商標，並經許可使用。 aptX為Qualcomm Technologies International, Ltd.在美國和其他國家註冊的商標，並經許可使用。
• N標記為NFC Forum, Inc在美國和其他國家的商標或註冊商標。
• Android為Google Inc.的商標。
• iOS為Cisco在美國和其他國家的商標或註冊商標。
• Siri為Apple Inc.的商標。

Audio-Technica Corp.

2-46-1 Nishi-naruse, Machida, Tokyo 194-8666, Japan

地址：广州市越秀区中山二路31号鸿瑞大厦908室

电话：[phone]

生产标准：GB8898-2011, GB9254-2008

原产地：中国東莞市 出版日期：2016年12月

香港及澳門客戶聯絡資料

總代理：鐵三角(大中華)有限公司

地址：香港九龍紅磡民裕街51號凱旋工商中心第二期9樓K室

電話：[phone]

台灣客戶聯絡資料

進口廠商：台灣鐵三角股份有限公司

地址：32050桃園市中壢區過嶺里福達路二段322巷6號

服務專線：0800-774488

原產地：中國東莞市
