ATHDSR7BT - наушник AUDIO TECHNICA - Бесплатное руководство пользователя

Тип продукта	Беспроводные наушники
Бренд	AUDIO TECHNICA
Модель	ATHDSR7BT
Вес	300 г
Питание	Перезаряжаемая литий-полимерная (LiPo) батарея 3,7 В пост. тока
Время работы в режиме воспроизведения	Около 15 часов
Время зарядки	Около 4 часов
Тип преобразователя	Закрытые динамические 45 мм
Частотный диапазон	5 - 40 000 Гц
Импеданс	35 Ом
Чувствительность	100 дБ/мВт
Микрофон	Электретный конденсаторный, всенаправленный
Bluetooth	Версия 4.2, профили A2DP/AVRCP/HFP/HSP, радиус ~10 м
Поддерживаемые аудиокодеки	aptX HD, aptX, AAC, SBC
Основные функции	Воспроизведение/пауза, переключение треков, регулировка громкости, громкая связь, голосовое управление, NFC
Проводное подключение	USB (Micro-B) для зарядки и аудио на ПК (до 96 кГц/24 бит)
Уход и чистка	Протирайте сухой тканью; не используйте спирт или растворители
Меры безопасности	Не используйте рядом с медицинским оборудованием; избегайте длительного прослушивания на высокой громкости
Доступные запасные части	Амбушюры, USB-кабель (продаются отдельно)
Комплектация	USB-кабель (2,0 м), защитный чехол

Часто задаваемые вопросы - ATHDSR7BT AUDIO TECHNICA

Как подключить наушники к смартфону через Bluetooth?

Включите наушники, переведя переключатель питания в положение ON. Наушники перейдут в режим сопряжения. На смартфоне включите Bluetooth и выберите ATH-DSR7BT в списке. Если запрошен код, введите 0000. После сопряжения прозвучит звуковой сигнал.

Как использовать NFC для сопряжения?

Убедитесь, что ваш смартфон поддерживает NFC и функция NFC включена. Включите наушники, затем коснитесь области с логотипом N на наушниках NFC-антенной телефона. Удерживайте контакт до подтверждения сопряжения звуковым сигналом.

Сколько времени требуется для полной зарядки наушников?

Время зарядки составляет около 4 часов. Используйте только прилагаемый USB-кабель. Во время зарядки световые индикаторы показывают уровень батареи: мигающий красный (менее 30%), мигающий белый (30-60%), затем постоянный белый (зарядка завершена).

Как проверить уровень заряда батареи?

Быстро дважды нажмите на сенсорную панель управления. Световые индикаторы кратковременно загорятся, показывая оставшийся заряд: 3 индикатора (60-100%), 2 индикатора (30-60%), 1 индикатор (менее 30%). Быстрое мигание указывает на низкий уровень заряда.

Что делать, если звук прерывается или искажается?

Уменьшите громкость на наушниках и подключенном устройстве. Удалите наушники от источников помех (микроволновые печи, маршрутизаторы). Уберите препятствия между наушниками и устройством. Если проблема сохраняется, отключите эквалайзер на устройстве или переключитесь на другой кодек.

Как чистить наушники?

Используйте сухую мягкую ткань для протирки поверхностей. Никогда не используйте спирт, разбавитель или растворители. Регулярно чистите амбушюры и оголовье сухой тканью, особенно после занятий спортом.

Можно ли заменить амбушюры?

Да, амбушюры являются расходным материалом. Свяжитесь с вашим дилером Audio-Technica для покупки сменных амбушюр. Следуйте прилагаемым инструкциям для замены.

Как включить режим aptX HD для лучшего качества звука?

Режим aptX HD включается автоматически, если ваше устройство его поддерживает. Чтобы переключиться в обычный режим (без aptX HD), выключите наушники и снова включите, удерживая регулятор громкости в положении « - ». Чтобы вернуться в режим aptX HD, выполните ту же операцию, удерживая громкость в положении « + ». Проверьте кодек по световым индикаторам (белый = aptX HD, синий = aptX, фиолетовый = AAC и т.д.).

Наушники перестали реагировать, как выполнить сброс?

Осторожно нажмите кнопку сброса на наушниках не металлическим предметом. Это не удалит настройки сопряжения. Если проблема не устраняется, обратитесь в сервисную службу.

Можно ли использовать наушники в проводном режиме через USB?

Да, подключите прилагаемый USB-кабель к наушникам и компьютеру. Вы можете слушать музыку до 96 кГц/24 бит. Наушники при этом заряжаются. Обратите внимание, что кнопка питания и сенсорное управление в этом режиме отключены.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ATHDSR7BT AUDIO TECHNICA

Руководство пользователя

Беспроводные наушники

사용설명서

무선 헤드폰

用户手册

无线头戴式耳机

使用說明書

無線耳機

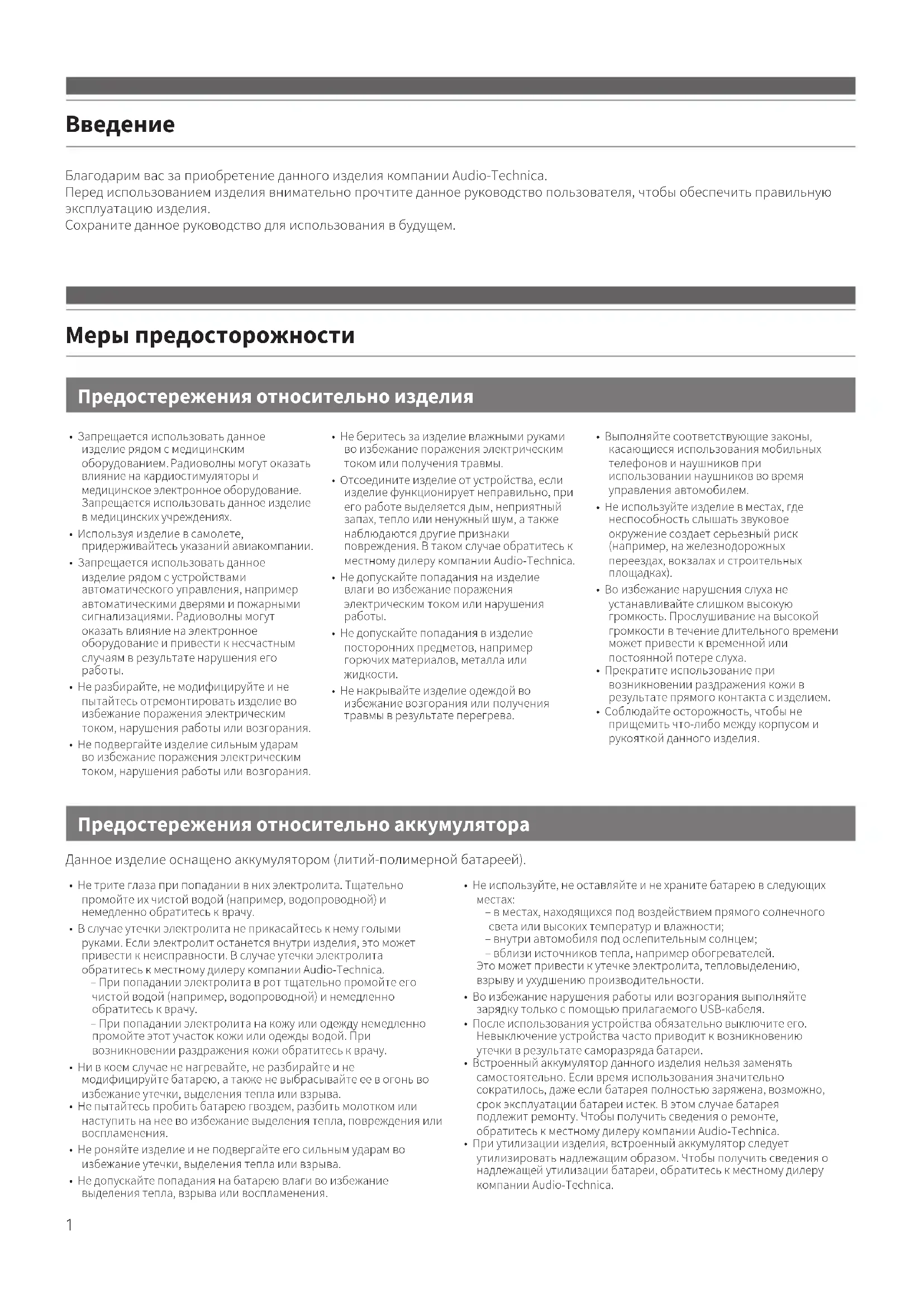

はじめに

お買い上げありがとうございます。

Благодарим вас за приобретение данного изделия компании Audio-Technica.

Перед использованием изделия внимательно прочтите данное руководство пользователя, чтобы обеспечить правильную эксплуатацию изделия.

Сохраните данное руководство для использования в будущем.

Меры предосторожности

Предостережения относительно изделия

• Запрещается использовать данное изделие рядом с медицинским оборудованием. Радиоволны могут оказать влияние на кардиостимуляторы и медицинское электронное оборудование. Запрещается использовать данное изделие в медицинских учреждениях.
• Используя изделие в самолете, придерживайтесь указаний авиакомпании.
• Запрещается использовать данное изделие рядом с устройствами автоматического управления, например автоматическими дверями и пожарными сигнализациями. Радиоволны могут оказать влияние на электронное оборудование и привести к несчастным случаям в результате нарушения его работы.
• Не разбирайте, не модифицируйте и не пытайтесь отремонтировать изделие во избежание поражения электрическим током, нарушения работы или возгорания.

• Не подвергайте изделие сильным ударам во избежание поражения электрическим током, нарушения работы или возгорания.

• Не беритесь за изделие влажными руками во избежание поражения электрическим током или получения травмы.

• Отсоедините изделие от устройства, если изделие функционирует неправильно, при его работе выделяется дым, неприятный запах, тепло или ненужный шум, а также наблюдаются другие признаки повреждения. В таком случае обратитесь к местному дилеру компании Audio-Technica.
• Не допускайте попадания на изделие влаги во избежание поражения электрическим током или нарушения работы.
• Не допускайте попадания в изделие посторонних предметов, например горючих материалов, металла или жидкости.

• Не накрывайте изделие одеждой во избежание возгорания или получения травмы в результате перегрева.

• Выполняйте соответствующие законы, касающиеся использования мобильных телефонов и наушников при использовании наушников во время управления автомобилем.

• Не используйте изделие в местах, где неспособность слышать звуковое окружение создает серьезный риск (например, на железнодорожных пересздах, вокзалах и строительных площадках).
• Во избежание нарушения слуха не устанавливайте слишком высокую громкость. Прослушивание на высокой громкости в течение длительного времени может привести к временной или постоянной потере слуха.
• Прекратите использование при возникновении раздражения кожи в результате прямого контакта с изделием.
• Соблюдайте осторожность, чтобы не прищемить что-либо между корпусом и рукояткой данного изделия.

Предостережения относительно аккумулятора

Данное изделие оснащено аккумулятором (литий-полимерной батареей).

• Не трите глаза при попадании в них электролита. Тщательно промойте их чистой водой (например, водопроводной) и немедленно обратитесь к врачу.
• В случае утечки электролита не прикасайтесь к нему голыми руками. Если электролит останется внутри изделия, это может привести к неисправности. В случае утечки электролита обратитесь к местному дилеру компании Audio-Technica.
• При попадании электролита в рот тщательно промойте его чистой водой (например, водопроводной) и немедленно обратитесь к врачу.
  – При попадании электролита на кожу или одежду немедленно промойте этот участок кожи или одежды водой. При возникновении раздражения кожи обратитесь к врачу.

- Ни в коем случае не нагревайте, не разбирайте и не модифицируйте батарею, а также не выбрасывайте ее в огонь во избежание утечки, выделения тепла или взрыва.

- Не пытайтесь пробить батарею гвоздем, разбить молотком или наступить на нее во избежание выделения тепла, повреждения или воспламенения.

- Не роняйте изделие и не подвергайте его сильным ударам во избежание утечки, выделения тепла или взрыва.

- Не допускайте попадания на батарею влаги во избежание выделения тепла, взрыва или воспламенения.

• Не используйте, не оставляйте и не храните батарею в следующих местах:
  – в местах, находящихся под воздействием прямого солнечного света или высоких температур и влажности;
  – внутри автомобиля под ослепительным солнцем; – вблизи источников тепла, например обогревателей. то может привести к утечке электролита, тепловыделению, зрыву и ухудшению производительности.
• Во избежание нарушения работы или возгорания выполняйте зарядку только с помощью прилагаемого USB-кабеля.
• После использования устройства обязательно выключите его. Невыключение устройства часто приводит к возникновению утечки в результате саморазряда батареи.
• Встроенный аккумулятор данного изделия нельзя заменять самостоятельно. Если время использования значительно сократилось, даже если батарея полностью заряжена, возможно, срок эксплуатации батареи истек. В этом случае батарея подлежит ремонту. Чтобы получить сводения о ремонте, обратитесь к местному дилеру компании Audio-Technica.
• При утилизации изделия, встроенный аккумулятор следует утилизировать надлежащим образом. Чтобы получить сведения о надлежащей утилизации батареи, обратитесь к местному дилеру компании Audio-Technica.

Меры предосторожности

Для пользователей в США

Уведомление FCC

Предупреждение

Данное устройство соответствует требованиям Раздела 15 Правил Федеральной комиссии по связи (FCC). Эксплуатация осуществляется при соблюдении приведенных ниже двух условий. (1) Данное устройство не должно создавать недопустимых помех, и (2) данное устройство должно противостоять любым принимаемым помехам, включая помехи, которые могут вызывать нарушения при эксплуатации.

Предостережения

Вы предупреждены о том, что любые изменения или модификации, в явной форме не разрешенные в данном руководстве, могут привести к аннулированию вашего права на эксплуатацию данного оборудования.

Примечание: Данное оборудование было протестировано и признано соответствующим ограничениям для цифрового устройства Класса В согласно раздела 15 Правил FCC. Данные ограничения предназначены для обеспечения надлежащей защиты от недопустимых помех при установке в жилых помещениях. Данное оборудование генерирует, использует и может излучать энергию электромагнитного излучения, которая, в случае нарушения данных инструкций при установке и использовании, может создавать недопустимые помехи для радиосвязи. Однако не существует гарантий того, что помехи не возникнут при определенной установке. Если данное оборудование вызывает недопустимые помехи во время радио или телевизионного приема, что можно определить путем его выключения и включения, пользователь может попытаться устранить эти помехи с помощью одной или нескольких мер, указанных ниже.

• Измените ориентацию или положение принимающей антенны.
  – Увеличьте расстояние между оборудованием и приемником.
  – Подключите оборудование к розетке в цепи, отличной от той, к которой подключен приемник.
  – Обратитесь к дилеру или квалифицированному специалисту по обслуживанию радио/телевизионной техники.

Заявление об РЧ облучении

Данный передатчик не должен находиться рядом или эксплуатироваться с какой-либо другой антенной или передатчиком, используемым в других системах. Данное устройство соответствует ограничениям радиоактивного облучения FCC, установленным для неуправляемой среды, и руководствам радиочастотного (РЧ) облучения FCC. Уровень РЧ энергии данного оборудования очень низкий, поэтому оно считается соответствующим без определения удельной мощности поглощения (SAR).

Для пользователей в Канаде Декларация IC

CAN ICES-3 (B)/NMB-3(B)

Данное устройство соответствует требованиям INDUSTRY CANADA R.S.S. 247.

Эксплуатация осуществляется при соблюдении приведенных ниже условий. (1) Данное устройство не должно создавать недопустимых помех, и (2) данное устройство должно противостоять любым принимаемым помехам, включая помехи, которые могут вызывать нарушения при эксплуатации.

Согласно нормам Министерства промышленности Канады данный радиопередатчик может работать только с антенной, тип и максимальное (или минимальное) усиление которой одобрено Министерством промышленности Канады. Для уменьшения потенциальных радиопомех для других пользователей тип и усиление антенны необходимо выбирать таким образом, чтобы эквивалентная мощность изотропного излучения (e.i.r.p.) не превышала значения, необходимого для качественной связи.

Данное устройство соответствует ограничениям радиоактивного облучения RSS-102, установленным для неуправляемой среды.

Примечания относительно использования

• Обязательно прочтите руководство пользователя подсоединенного устройства перед его эксплуатацией.
• Компания Audio-Technica никоим образом не несет ответственности за любые потери данных в случае возникновения такого маловероятного события во время использования данного изделия.
• Не превышайте громкость в общественном транспорте или других общественных местах, чтобы не мешать другим людям.
  • Перед подсоединением этого изделия снизьте до минимума громкость своего устройства.
• При использовании данного изделия в сухой окружающей среде в ушах может возникать покалывающее ощущение. Это вызвано статическим электричеством, накапливающимся на вашем теле, а не нарушением работы изделия.
• Не подвергайте изделие сильным ударам.
• Не храните изделие под прямым солнечным светом, рядом с нагревательными приборами либо в жарких, влажных или пыльных местах. Кроме того, не позволяйте изделию намокать.
• При использовании изделия в течение длительного времени возможно его обеспеччивание под воздействием ультрафиолетового света (особенно под прямым солнечным светом) и изнашивания.
• Не подвергайте изделие чрезмерным нагрузкам или давлению, которые могут вызвать его деформацию.
• Используйте только прилагаемый кабель. Если используется другой кабель, функционирование изделия не может быть гарантировано.
• Подсоединяйте и отсоединяйте прилагаемый кабель, взявшись за штекер. Если потянуть непосредственно за прилагаемый кабель, это может привести к его обрыву или несчастному случаю.
• Обязательно отсоединяйте прилагаемый кабель от изделия, если он не используется.
• Если изделие не используется, храните его в прилагаемом футляре/сумке.
• Подсоединяя или используя прилагаемый кабель, не подвергайте его штекер чрезмерным нагрузкам. Это может привести к повреждению компьютера и штекера.

• Обязательно отключайте компьютер, прежде чем подсоединить или отсоединить прилагаемый кабель. Несоблюдение этого требования может привести к неисправности компьютера.

• Если компьютер не работает должным образом, либо если после подсоединения к нему изделия возникают другие проблемы, отключите компьютер и повторно подсоедините изделие. Если проблема не устраняется, обратитесь к местному дилеру компании Audio-Technica. Дальнейшее использования компьютера может привести к его повреждению.

• Изделие не поддерживает аудиофайлы, защищенные с помощью технологии DRM (Digital Rights Management – управление цифровыми правами), например эфирные цифровые наземные трансляции.
• Данное изделие можно использовать для телефонных звонков, только когда используется мобильная телефонная сеть. Не гарантируется поддержка телефонных приложений, использующих мобильную сеть передачи данных.
• Если изделие используется возле электронного устройства или передатчика (например, мобильного телефона), могут возникать помехи. В этом случае отодвиньте изделие от электронного устройства или передатчика.
• Если изделие используется рядом с телевизионной или радиоантенной, могут возникать помехи в телевизионном или радиосигнале. В этом случае отодвиньте изделие от телевизионной или радиоантенны.
• Для защиты встроенного аккумулятора заряжайте его по крайней мере один раз в 6 месяцев. Если между зарядками проходит слишком много времени, срок эксплуатации аккумулятора может уменьшиться либо аккумулятор может не заряжаться.
• Управляйте сенсорным блоком управления с помощью пальца. Касание или нажатие сенсорного блока управления с помощью авторучки, карандаша или другого острого предмета может привести к нежелаемым результатам, в том числе к царапинам на блоке управления или его повреждению.
• Не касайтесь сенсорного блока управления кончиком ногтя. Это может привести к трещинам на ногте и травмированию.
• Если вам нужно несколько раз коснуться сенсорного блока управления, перед каждым касанием поднимайте палец на несколько миллиметров над блоком управления. Если вы не сделаете этого, отдельные касания могут не распознаваться.
• Если сенсорный блок управления не реагирует на касания или реагирует на них неожиданным способом, убедитесь, что не касаетесь блока управления другим пальцем, частью руки или элементом одежды. Кроме того, сенсорный блок управления может не реагировать должным образом, если на ваших руках перчатки, а также если кончики ваших пальцев сухие или поверхность блока управления загрязнена.

Наименования деталей и функции

Метка N
Используется для обозначения места для обнаружения NFC.

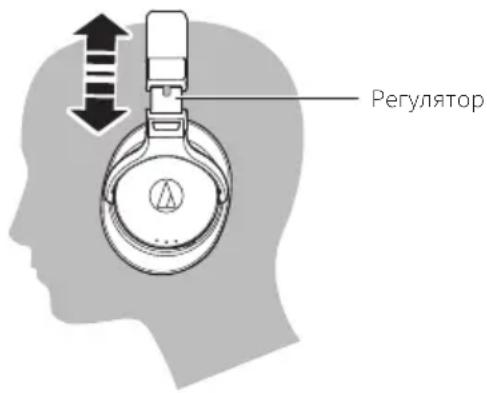

Дужка наушников Регулятор Левый/правый (L/R) индикатор Подушечка для наушников Рукоятка Выключатель питания Используется для включения и выключения питания. Кнопка переустановки Эта кнопка используется для переустановки изделия в случае его неисправности. Индикаторные лампочки Используются для отображения рабочего состояния и заряда батарес изделия. Корпус Регулятор громкости Используется для настройки громкости путем сдвижения в направлениях + и -.

Соединительное гнездо USB\*

Позволяет зарядить изделие путем его подсоединения к компьютеру с помощью прилагаемого USB-кабеля. Кроме того, с его помощью можно воспроизводить аудиофайлы, когда изделие подсоединено к компьютеру.

*Оно оснащено крышкой,

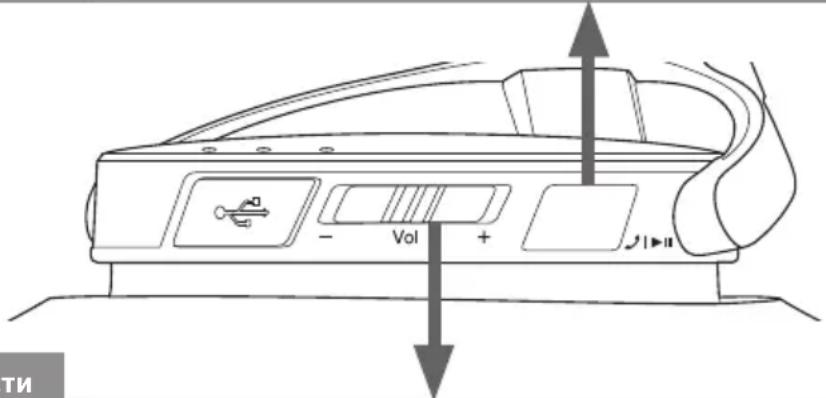

Сенсорный блок управления

Позволяет воспроизводить или приостанавливать музыкальные и видеофайлы, а также выполнять операции с телефонными вызовами.

Прилагаемые аксессуары

• Полностью зарядите батарею при использовании в первый раз.
• Если аккумулятор разряжается, изделие издаст 2 серии по 2 звуковых сигнала через наушники, а индикаторная лампочка начнет мигать красным. Если вы услышите эти звуковые сигналы, зарядите батарею.
• Полная зарядка батареи занимает около 4 часов. (Продолжительность зарядки может зависеть от условий использования.)

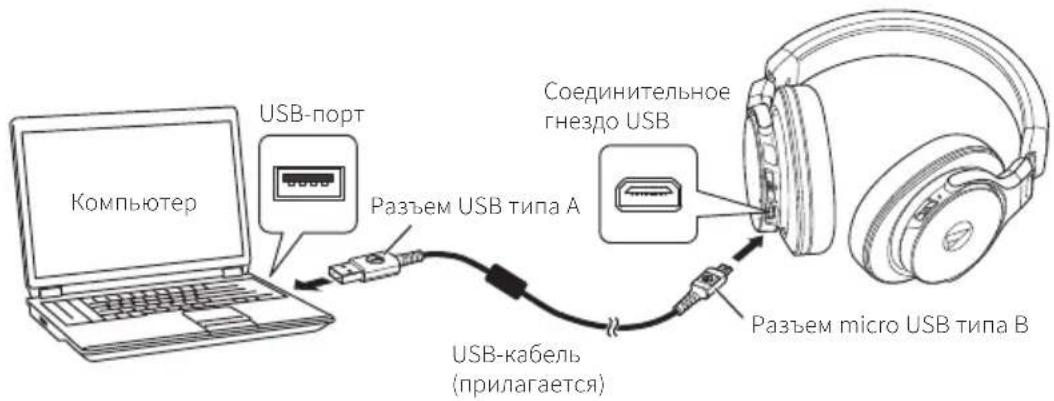

Компьютер USB-порт Разъем USB типа A Соединительное гнездо USB USB-кабель (прилагается) Разъем micro USB типа B

1. Откройте крышку соединительного гнезда USB.
2. Подсоедините прилагаемый USB-кабель (на стороне разъема micro USB типа B) к соединительному гнезду USB.

- Прилагаемый USB-кабель предназначен для использования исключительно с этим изделием. Работа этого кабеля с другими изделиями не гарантируется.

1. Подсоедините прилагаемый USB-кабель (на стороне разъема USB типа А) к компьютеру, чтобы начать зарядку. Во время зарядки 3 индикаторные лампочки светятся, как описано ниже, указывая на заряд батареи.

Состояние зарядки батареи	Индикаторные лампочки Красный Белый Не горит
	Цвет лампочек Шаблон свечения
Менее 30 %		Мигает
30–60 %		Мигает только центральная лампочка.
60–100 %		Мигает только левая лампочка.
Зарядка завершена		Свечение
Ошибка зарядки		Быстро мигает

- Ошибки зарядки обусловлены неисправностью батареи. Отсоедините изделие от компьютера, а затем обратитесь к местному дилеру компании Audio-Technica.

1. По завершении зарядки отсоедините прилагаемый USB-кабель (на стороне разъема USB типа A) от компьютера.
2. Отсоедините прилагаемый USB-кабель (на стороне разъема micro USB типа B) от соединительного гнезда USB и плотно закройте крышку.

Подсоединение с помощью беспроводной технологии Bluetooth®

Информация о сопряжении

Для подсоединения изделия к устройству Bluetooth необходимо выполнить сопряжение (регистрацию) изделия с данным устройством. После сопряжения в их повторном сопряжении нет необходимости.

Однако повторное сопряжение будет необходимо в следующих случаях:

• при удалении изделия из истории соединений устройства Bluetooth;
  • в случае отправки изделия в ремонт;
  • в случае сопряжения изделия с 9 или большим количеством устройств.

(Данное изделие может быть сопряжено максимум с 8 устройствами. При сопряжении с новым устройством после сопряжения с 8 устройствами информация о сопряжении для устройства с самой ранней датой соединения будет заменена информацией для нового устройства.)

Сопряжение устройства Bluetooth

• Прочтите руководство пользователя для устройства Bluetooth.
• Для правильного сопряжения поместите устройство Bluetooth в пределах 1 м от изделия.

• Чтобы проверить процесс сопряжения, в ходе его выполнения наденьте изделие и прослушайте звук.

• Начав процедуру с выключенным изделием, сдвиньте выключатель питания в положение "ON".

• Для получения информации о том, как индикаторные лампочки указывают на сопряжение (поиск устройств), см. раздел "Индикаторные лампочки" (стр. 12).

• Когда сопряжение начнется, изделие издаст звуковой сигнал.

• С помощью устройства Bluetooth начните процесс сопряжения и выполните поиск изделия.

Когда устройство Bluetooth обнаружит изделие, на устройстве отобразится "ATH-DSR7BT".

- Информацию об использовании устройства Bluetooth см. в руководстве пользователя устройства.

1. Выберите "ATH-DSR7BT", чтобы выполнить сопряжение изделия и устройства Bluetooth.

- Некоторые устройства могут запросить ключ доступа. В этом случае введите "0000". Ключ доступа также может называться кодом доступа, PIN-кодом, номером PIN или паролем.

- Когда сопряжение завершится, изделие издаст звуковой сигнал.

Settings Bluetooth Bluetooth MY DEVICES ATH-DSR7BT Выберите

Подсоединение с помощью беспроводной технологии Bluetooth

Использование функции NFC при сопряжении

NFC (коммуникация ближнего поля) представляет собой технологию, которая обеспечивает беспроводную связь на коротком расстоянии между различными устройствами, например мобильными телефонами и тегами IC. Эта технология позволяет обмениваться данными между двумя устройствами, просто коснувшись ими друг друга. С помощью функции NFC вы можете выполнить сопряжение устройства Bluetooth с данным изделием.

Совместимые устройства: NFC-совместимые устройства Bluetooth

Совместимая OC: Android

Сопряжение NFC-совместимого устройства Bluetooth

Чтобы проверить процесс сопряжения, в ходе его выполнения наденьте изделие и прослушайте звук.

1. Включите функцию NFC на NFC-совместимом устройстве.
2. При необходимости см. руководство пользователя NFC-совместимого устройства.
3. Начав процедуру с выключенным изделием, сдвиньте выключатель питания в положение "ON".

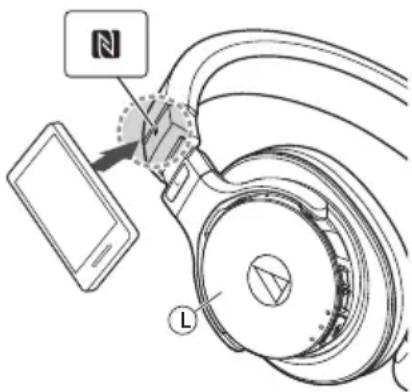

4. Коснитесь NFC-совместимым устройством метки N на изделии (см. рисунок справа), а затем с помощью NFC-совместимого устройства завершите процесс сопряжения.

- Сведения о расположении антенны NFC на NFC-совместимом устройстве и завершении соединения между изделием и устройствами см. в руководстве пользователя устройства.

- Когда сопряжение завершится, изделие издаст звуковой сигнал.

Отсоединение устройства

Снова коснитесь NFC-совместимым устройством Bluetooth в месте непосредственно над меткой N на изделии, чтобы отсоединить изделие от устройства.

Использование изделия

Изделие может использовать беспроводную технологию Bluetooth для подсоединения к устройству и воспроизведения музыки, приема телефонных вызовов и т. д. Используйте данное изделие для любой из этих задач в соответствии с вашими потребностями.

Имейте в виду, что компания Audio-Technica не может гарантировать совместимость с подсоединенными устройствами Bluetooth.

Источник питания

Сдвиньте выключатель питания в положение "ON" или "OFF".

Источник питания	Функционирование выключателя питания	Индикаторные лампочки Красный Белый Негорит
		Цвет лампочек	Состояние зарядки батареи	Шаблон свечения
ON*			Низкий заряд батареи Мигает каждые 5 секунд.
			Менее 30 %	Все 3 индикаторные лампочки светятся на протяжении 3 секунд, а затем горят соответствующим цветом, указывая на выполнение сопряжения изделия.
			30–60 %
			60–100 %
OFF*			З мигающих индикаторные лампочки по очереди перестают светиться в порядке “слева направо”.

* Если изделие надето на вас, вы услышите звуковой сигнал, указывающий на включение или выключение изделия.

Надевание изделия

Расположите данное изделие таким образом, чтобы сторона со значком "L" находилась на левом ухе, а сторона "R" – на правом ухе, и отрегулируйте длину дужки наушников путем сдвига регулятора, чтобы подушечки для наушников полностью закрывали уши.

Регулятор

Прослушивание аудиофайлов

• Чтобы установить соединение в первый раз, выполните сопряжение изделия и вашего устройства с помощью беспроводной технологии Bluetooth или функции NFC. Если вы уже выполнили сопряжение изделия и вашего устройства Bluetooth, включите изделие и активируйте соединение Bluetooth на устройстве.
• Начините воспроизведение с помощью устройства Bluetooth, при необходимости обращаясь к руководству пользователя устройства.

Изделие позволяет выполнить перечисленные ниже операции.

Сенсорный блок управления

Касание (1 краткое нажатие) Воспроизведение или приостановка воспроизведения музыки и видео.*
Двойное касание (2 кратких нажатия)	Отображение заряда батареи. Индикаторные лампочки светятся так же, как и при включении питания.(стр. 8)
Длинное касание (1 длинное нажатие продолжительностью около 4 секунд)	В зависимости от подсоединенного устройства: активация функции распознавания речи на устройстве (например, Siri на совместимых устройствах iOS).

	Краткий сдвиг Увеличение громкости на 1 уровень.*	2
	Длинный сдвиг (продолжительностью около 2 секунд)	Воспроизведение следующей дорожки.*
	Краткий сдвиг Уменьшение громкости на 1 уровень.*	2
	Длинный сдвиг (продолжительностью около 2 секунд)	Воспроизведение предыдущей дорожки.*

*1 Некоторые регуляторы могут быть недоступны для воспроизведения музыки и видео на некоторых смартфонах.

*2 При каждом сдвиге регулятора громкости раздается звуковой сигнал. При установке максимальной или минимальной громкости раздается низкий звуковой сигнал.

- Регулятор громкости на некоторых устройствах может не работать надлежащим образом с изделием.

Совместимые кодеки

Данное изделие совместимо с аудиокодеками Qualcomm* aptX™ HD (далее – “aptX HD”), Qualcomm* aptX™ (далее – “aptX”), AAC и SBC. Соответствующий кодек будет автоматически определен устройством Bluetooth в процессе сопряжения.

Индикаторные лампочки также засветятся, указывая на кодек, который используется для воспроизведения аудиофайлов.

Кодек, используемыйдля воспроизведения	Индикаторные лампочки Белый Синий Пурлурный Не горит
	Цвет лампочек Шаблон свечения
aptX HD		Мигает каждые 3 секунд.
aptX
AAC
SBC

Если во время прослушивания музыки с использованием кодека aptX HD звук обрывается, проблему можно устранить путем переключения на режим, несовместимый с кодеком aptX HD. Кодек (aptX, AAC, SBC), использующийся после переключения, отличается в зависимости от подключенного устройства.

- Переключение на режим, несовместимый с кодеком aptX HD:

1. При выключенном питании одновременно сдвиньте регулятор громкости в направлении “-”, а выключатель питания – в направлении “ON”.
2. Отобразите заряд батареи, сдвинув выключатель питания в положение "ON" или дважды коснувшись сенсорного блока управления.

- Убедитесь, что правая индикаторная лампочка горит синим.

• Переключение на обычный режим (режим, совместимый с кодеком aptX HD):

1. При выключенном питании одновременно сдвиньте регулятор громкости в направлении “+”, а выключатель питания – в направлении “ON”.
2. Отобразите заряд батареи, сдвинув выключатель питания в положение "ON" или дважды коснувшись сенсорного блока управления.

- Убедитесь, что правая индикаторная лампочка горит белым (обычное отображение индикаторной лампочки).

Разговоры по телефону

• Если ваше устройство Bluetooth поддерживает функции телефонной связи, с помощью изделия можно разговаривать по телефону.
• Когда устройство Bluetooth принимает телефонный вызов, изделие издает мелодию звонка.
• Если вы принимаете вызов во время прослушивания музыки, ее воспроизведение приостанавливается. Воспроизведение музыки возобновляется по завершении вызова. *1

Режим Операция Функция
Прием вызова	Касание сенсорного блока управления Ответ на вызов.
	Длинное касание сенсорного блока управления (продолжительностью около 2 секунд)	Отклонение вызова.
Разговор при вызове	Двойное касание сенсорного блока управления Завершение вызова.
	Длинное касание сенсорного блока управления (продолжительностью около 2 секунд)	При каждом длинном касании сенсорного блока управления (продолжительностью около 2 секунд) вызов переключается на устройство Bluetooth или изделие. *?
	Сдвиг регулятора громкости Настройка громкости	(+ или -) вызова.

*1 В зависимости от устройства Bluetooth воспроизведение музыки может не возобновиться.
*2 Когда услышите звуковой сигнал, отпустите сенсорный блок управления.
- Элементы управления телефонными вызовами, описанные выше, могут быть недоступны на некоторых смартфонах.

функция автоматического выключения питания

Данное изделие автоматически выключается через 5 минут отсутствия соединения с устройством, питание которого включено.

Прослушивание музыки при использовании соединения через USB

Вы можете подсоединить это изделие к компьютеру и прослушивать музыку при частоте до 96 кГц/24 бита с помощью программного музыкального проигрывателя, одновременно заряжая изделие.

• См. руководство пользователя компьютера.

• Даже если компьютер соответствует требованиям, перечисленным в разделе "Технические характеристики для подсоединения к компьютеру" (стр. 15), эти функции могут не работать должным образом в зависимости от аппаратного и программного обеспечения компьютера.

• Подсоедините прилагаемый USB-кабель (на стороне разъема micro USB типа B) к соединительному гнезду USB на изделии.

• Подсоедините прилагаемый USB-кабель (на стороне разъема USB типа A) к USB-порту на компьютере.
• Включите компьютер.
• При необходимости настройте компьютер.

- Используйте сведения, приведенные на странице “Настройка вручную (настройки компьютера)”, доступной на веб- сайте компании Audio-Technica в каждой стране или регионе (http://www.audio-technica.com/world_map/), чтобы настроить подсоединенный компьютер с учетом его операционной системы.

1. Расположите данное изделие на голове, следуя инструкциям в разделе "Надевание изделия" (стр. 8).
2. Начните воспроизведение музыки с помощью программного музыкального проигрывателя, установленного на компьютере.

• С помощью изделия, компьютера или программного музыкального проигрывателя установите нужную громкость.
- Когда данное изделие подсоединено к компьютеру, выключатель питания и сенсорный блок управления на изделии отключены.
- Данное изделие невозможно использовать в качестве гарнитуры, когда оно подсоединено к компьютеру.

Разъем micro USB типа B Разъем USB типа A

Использование изделия

функция переустановки

Если изделие не функционирует надлежащим образом, либо если возникают другие неисправности, нажатие кнопки переустановки должно решить любые проблемы. Если проблема не устраняется, обратитесь к местному дилеру компании Audio-Technica. Нажатие кнопки переустановки не приводит к изменению каких-либо настроек (информации о сопряжении, настройки громкости и т. д.).

- Не используйте слишком твердые металлические инструменты или инструменты с острым концом, а также не нажимайте кнопку переустановки, применяя чрезмерные усилия. Это может привести к неисправности.

Нажмите

Индикаторные лампочки

Индикаторные лампочки на изделии указывают на его состояние, как показано ниже. Сведения о том, как индикаторные лампочки указывают на состояние батареи (зарядки), см. в разделе "Зарядка батареи" (стр. 5). Сведения о том, как индикаторные лампочки указывают на кодек, см. в пункте "Совместимые кодеки" (стр. 10) раздела "Прослушивание аудиофайлов".

Состояние	Индикаторные лампочки Белый Синий Негорит
	Цвет лампочек Шаблон свечения
Сопряжение (поиск устройств)		Каждая лампочка начинает светиться в порядке “справаналево”. → Все лампочки перестают светиться. → Каждая лампочка начинает светиться в порядке “слеванаправо”. → Все лампочки перестают светиться. → Шаблон повторяется.
Ожидание соединения		Мигает каждые 3 секунд.
Соединение		Каждая лампочка начинает светиться в порядке “справа налево”. → Все лампочки перестают светиться в течение 3 секунд. → Каждая лампочка начинает светиться в порядке “слева направо”. → Все лампочки перестают светиться в течение 3 секунд. → Шаблон повторяется.
Прием вызова		Мигает
Разговор при вызове		Мигает каждые 3 секунд.

Очистка

Регулярно очищайте изделие для обеспечения длительного срока его эксплуатации. Не используйте для очистки спирт, разбавители для краски или другие растворители.

• Для очистки изделия вытрите его сухой тканью.
• Немедленно после использования с помощью сухой ткани вытрите с кабеля следы пота и любых других загрязнений. Если не очищать кабель, со временем это может привести к нарушению его работы из-за ухудшения характеристик и отвердевания.
• В случае загрязнения вытрите штекер USB кабеля сухой тканью. Если не очищать штекер USB, это может привести к обрыванию звука и возникновению помех.
• В случае загрязнения вытрите подушечки для наушников и дужку наушников сухой тканью. Следы пота или воды на подушечках для наушников или дужке наушников могут привести к изменению цвета. Вытрите их сухой тканью и дайте высохнуть в тени.

- Если данное изделие не будет использоваться в течение продолжительного времени, поместите его на хранение в хорошо вентилируемое место, не находящееся под воздействием высоких температур и влажности.

- Подушечки для наушников – это расходные материалы. Со временем они изнашиваются вследствие использования и хранения, поэтому при необходимости заменяйте их. Чтобы получить информацию о замене подушечек для наушников или других деталей либо информацию о других обслуживаемых деталях, обратитесь к местному дилеру компании Audio-Technica.

Поиск и устранение неисправностей

Возможная неисправность Метод устранения

Не подается питание. • Зарядите изделие.
Не выполняется сопряжение. • Убедитесь, что устройство версии 2.1+EDR или более поздней.Располагайте изделие и устройство Bluetooth на расстоянии до 1 м друг от друга.Установите профили для устройства Bluetooth. Чтобы получить информацию о процедурах установки профилей, см. руководство пользователя устройства Bluetooth.
Отсутствует звук / слабый звук. • Включите питание данного изделия и устройства Bluetooth.Увеличьте громкость данного изделия и устройства Bluetooth.Если устройство Bluetooth настроено на соединение HFP/HSP, переключитесь на соединение A2DP.Устраните препятствия между изделием и устройством Bluetooth, а также расположите их ближе друг к другу.Переключите выход устройства Bluetooth на соединение Bluetooth.
Отсутствует звук при соединении через USB / слабый звук.	• Убедитесь в правильности настроек вывода звука, установленных на компьютере.• С помощью изделия, компьютера или программного музыкального проигрывателя увеличьте громкость.
Звук искажается / возникают помехи / звук обрывается.	• Уменьшите громкость данного изделия и устройства Bluetooth.Не приближайте данное изделие к микроволновым печам и другим устройствам, например беспроводным маршрутизаторам.Не приближайте данное изделие к телевизорам, радиоприемникам и устройствам с встроенными тюнерами. Данное изделие также может приводить к помехам в работе этих устройств.Выключите настройки эквалайзера устройства Bluetooth.Устраните препятствия между изделием и устройством Bluetooth, а также расположите их ближе друг к другу.
При использовании кодека aptX звук обрывается.	• Отрегулируйте настройки устройства Bluetooth, чтобы отключить кодек aptX.
Не слышно голоса вызывающего абонента / его голос слишком тихий.	• Включите питание данного изделия и устройства Bluetooth.Увеличьте громкость данного изделия и устройства Bluetooth.Если изделие настроено на соединение A2DP, переключитесь на соединение HFP/ HSP.Переключите выход устройства Bluetooth на соединение Bluetooth.
Не удается выполнить сопряжение с помощью функции NFC.	• Убедитесь, что используете NFC-совместимое устройство Bluetooth.Включите функцию NFC на NFC-совместимом устройстве Bluetooth.Коснитесь изделия NFC-совместимым устройством Bluetooth в нужном месте.В зависимости от используемого NFC-совместимого устройства Bluetooth чувствительность NFC может быть недостаточной для подсоединения изделия путем всего одного касания. В таком случае см. руководство пользователя NFC-совместимого устройства Bluetooth.В зависимости от используемого NFC-совместимого устройства Bluetooth для связи с помощью функции NFC может потребоваться некоторое время. Касайтесь изделия NFC-совместимым устройством Bluetooth, пока не будет установлено соединение.Для обмена данными с помощью функции NFC выньте NFC-совместимое устройство Bluetooth из его футляра.
Сенсорный блок управления не работает надлежащим образом.	• Убедитесь, что не касаетесь его ногтем, а также что кончик пальца не слишком сухой, а затем повторите попытку.
Изделие не заряжается.	• Убедитесь, что прилагаемый USB-кабель надежно подсоединен, а затем повторите попытку.

- Информацию об эксплуатации устройства Bluetooth см. в руководстве пользователя устройства.

- Если проблема не будет устранена, выполните переустановку изделия. Сведения о переустановке изделия см. в разделе "Функция переустановки" (стр. 12).

Технические характеристики

Наушники

Тип	Динамические закрытого типа
Динамик	45 мм
Чувствительность	100 дБ/мВт
Частотная характеристика	5–40 000 Гц
Импеданс	35 Ом
Входное гнездо	Разъем micro USB типа В

Микрофон

Тип	Электретный конденсатор
Диаграмма направленности	Всенаправленная
Чувствительность	-44 дБ (1 В/Па при 1 кГц)
Частотная характеристика	50–4000 Гц

Технические характеристики соединения через Bluetooth

Система связи	Bluetooth версии 4.2
Выходная мощность	Спецификация Bluetooth класса питания 21.5 mW EIRP
Максимальная дальность связи	Прямая видимость – прибл. 10 м
Диапазон частот	2,4 ГГц (от 2,402 ГГц до 2,480 ГГц)
Способ модуляции	FHSS
Поддерживаемые профили Bluetooth	A2DP, AVRCP, HFP, HSP
Поддерживаемые кодеки	Аудиокодек Qualcomm® aptXTM HD, аудиокодек Qualcomm® aptXTM, AAC, SBC
Поддерживаемый способ защиты контента	SCMS-T
Поддерживаемые значения частоты дискретизации	44,1 кГц, 48 кГц
Поддерживаемые значения скорости передачи в битах	16 бит, 24 бита*
Полоса пропускания	От 20 до 20 000 Гц

*При использовании кодека aptX HD

Технические характеристики для подсоединения к компьютеру (условия эксплуатации)

Компьютер	Встроенный USB-порт, который поддерживает технологию USB 2.0
ЦП Процессор Intel Core 2, работающий на частоте 2,2 Гц или более быстрой, либо эквивалентный процессор AMD
ОЗУ 2 ГБ и более – для 32-разрядной ОС, 4 ГБ и более – для 64-разрядной ОС
Поддерживаемые операционные системы	Windows 7, Windows 8, Windows 8.1, Windows 10, Mac OS X El Capitan (10.11)• Посетите наш веб-сайт, чтобы получить последнюю информацию о данном изделии.
Поддерживаемые значения частоты дискретизации	44,1 кГц, 48 кГц, 96 кГц
Поддерживаемые значения скорости передачи в битах	16 бит, 24 бита
Частотная характеристика	5–40 000 Гц (во время воспроизведении при скорости передачи 24 бита и частоте 96 кГц)

Технические характеристики

Прочее

Источник питания Литий-полимерная батарея пост. тока 3,7 В

Время зарядки Прибл. 4 часов*

Время работы Время непрерывной передачи (воспроизведение музыки): прибл. 15 часов*Время непрерывного режима ожидания: прибл. 1000 часов*

Вес Прибл. 300 г

Рабочая температура 5–40 °C

Прилагаемые аксессуары • USB-кабель (2,0 м, разъем USB типа А, разъем micro USB типа В)• Сумка

Продаются отдельно • Подушечки для наушников• USB-кабель

* Указанные выше значения зависят от условий эксплуатации.

В целях усовершенствования изделия оно может подвергаться модификации без уведомления.

- Словесный знак и логотипы Bluetooth® принадлежат Bluetooth SIG, Inc. Любое использование таких знаков компанией Audio-Technica Corporation осуществляется в соответствии с лицензией. Все остальные товарные знаки являются собственностью соответствующих владельцев.

- Логотип "ААС" является товарным знаком компании Dolby Laboratories.

- Qualcomm является товарным знаком компании Qualcomm Incorporated, зарегистрированной в США и других странах, и используется с ее разрешения. артX является товарным знаком компании Qualcomm Technologies International, Ltd., зарегистрированной в США и других странах, и используется с ее разрешения.

- Метка N является товарным знаком или зарегистрированным товарным знаком компании NFC Forum, Inc. в США и других странах.

- Android ^™ является товарным знаком компании Google Inc.

- iOS является товарным знаком или зарегистрированным товарным знаком компании Cisco в США и других странах.

- Siri является товарным знаком компании Apple Inc.
