用户手册 SoundOne Wentronic

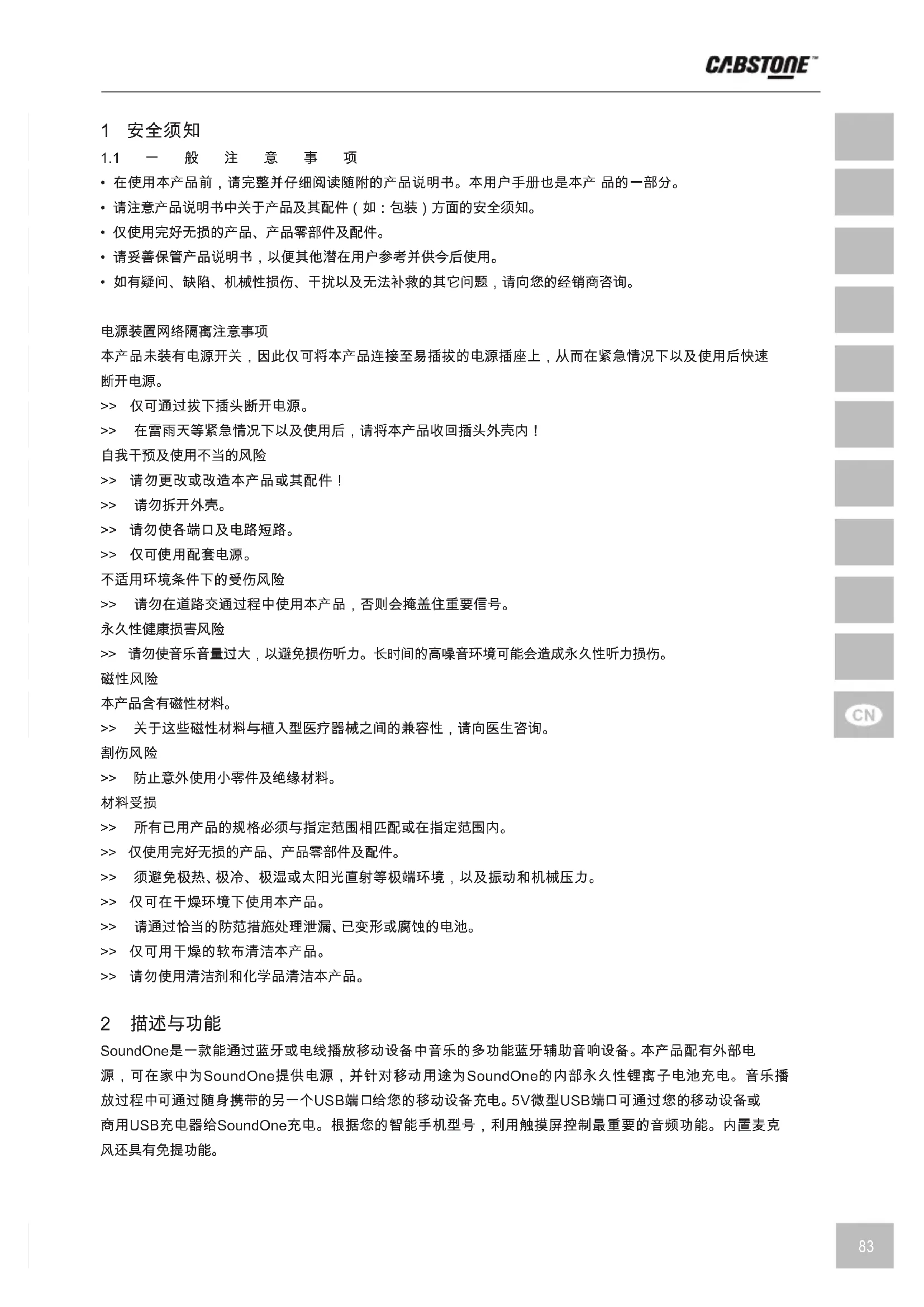

• 在使用本产品前，请完整并仔细阅读随附的产品说明书。本用户手册也是本产 品的一部分。

• 请注意产品说明书中关于产品及其配件（如：包装）方面的安全须知。

• 仅使用完好无损的产品、产品零部件及配件。

• 请妥善保管产品说明书，以便其他潜在用户参考并供今后使用。

• 如有疑问、缺陷、机械性损伤、干扰以及无法补救的其它问题，请向您的经销商咨询。 电源装置网络隔离注意事项 本产品未装有电源开关，因此仅可将本产品连接至易插拔的电源插座上，从而在紧急情况下以及使用后快速

> > 仅 可 通 过 拔 下 插 头 断 开 电 源 。 >> 在雷雨天等紧急情况下以及使用后，请将本产品收回插头外壳内！ 自我干预及使用不当的风险 >> 请勿更改或改造本产品或其配件！

>> 请勿使各端口及电路短路。 > > 仅 可 使 用 配 套 电 源 。 不适用环境条件下的受伤风险 >> 请勿在道路交通过程中使用本产品，否则会掩盖住重要信号。

>> 请勿使音乐音量过大，以避免损伤听力。长时间的高噪音环境可能会造成永久性听力损伤。

>> 关于这些磁性材料与植入型医疗器械之间的兼容性，请向医生咨询。

>> 所有已用产品的规格必须与指定范围相匹配或在指定范围内。 >> 仅使用完好无损的产品、产品零部件及配件。 >> 须避免极热、极冷、极湿或太阳光直射等极端环境，以及振动和机械压力。 >> 仅可在干燥环境下使用本产品。 >> 请通过恰当的防范措施处理泄漏、已变形或腐蚀的电池。 >> 仅可用干燥的软布清洁本产品。 >> 请勿使用清洁剂和化学品清洁本产品。 2 描 述 与 功 能 SoundOne是一款能通过蓝牙或电线播放移动设备中音乐的多功能蓝牙辅助音响设备。本产品配有外部电 源，可在家中为SoundOne提供电源，并针对移动用途为SoundOne的内部永久性锂离子电池充电。音乐播

放过程中可通过随身携带的另一个USB端口给您的移动设备充电。5V微型USB端口可通过您的移动设备或

商用USB充电器给SoundOne充电。根据您的智能手机型号，利用触摸屏控制最重要的音频功能。内置麦克 风还具有免提功能。用户手册

AUX 3 预 期 用 途 不得将本产品用于“描述与功能”所述用途以外的任何其它用途。忽略、忽视这些规定及安全须知可能导致严 重事故、人身伤害及材料受损。 4 电 源

4.1 通过电源装置操作并给SoundOne充电

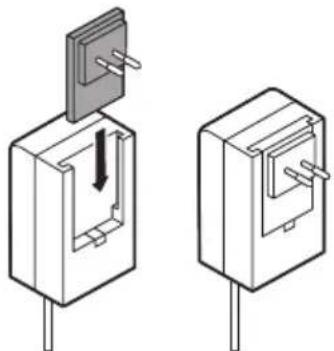

>> 插入合适的电源插头，如图所示的AC适配器。 >> 如图所示将合适的电源插头插到电源装置上。 >> 将电源装置插入SoundOne的DC输入端和一个可任意恰当插拔的电源插座内。 可通过电源装置操作并给SoundOne充电。 当所有LED关闭时，内部电池电量满格。 利用5V微型USB输入端通过您的移动设备或任何商用USB充电器给SoundOne充电。 通过电源装置充电的充电时间约为3.5小时，利用USB充电的充电时间约为11小时。

4.2 通 过 电 池 操 作 本 产 品

1. 按第4.1章所述给SoundOne充满电。

2. 电充满后，拔下SoundOne的电源插头。

>> 将充电线的两端分别连接至SoundOne的5V USB输出端和您的移动设 备。 在电量指示器上查看移动设备的充电状态。用户手册

1. 将ON/OFF开关调至 “ON”。

3. 在设备清单上查找“SoundOne”并连接。

若您的移动设备需要密码，请输入“0000”。 成 功 连 接 后，可 听 到 一声 短 促 的 “ 哔 声 ” 。 这时，SoundOne即准备好播放音乐。

1. 将ON/OFF开关调至 “ON”。

3. 将移动设备的NFC传感器对准SoundOne的NFC传感器。

您的移动设备即可自动开启蓝牙模式并要求确认此连接。

4. 要确认与SoundOne的连接请求。

成 功 连 接 后，可 听 到 一声 短 促 的 “ 哔 声 ” 。 这时，SoundOne即准备好播放音乐。

>> 将配套音频线的两端分别连接至SoundOne的立体声输入插孔和您的 移动设备。 >> 将ON/OFF开关调至 “ON”。

>> 使用完毕后断开所有电线接头，即可重新开启蓝牙功能。

1. 闲置不用时，请断开所有蓝牙和电线接头。

4. 请阅读“维护、保养、储存与运输”一章。

>> 将您移动设备的音量调为低音量。 >> 通过SoundOne或移动设备上的按钮

>> 通过SoundOne的 按钮或您移动设备的控制中心播放和暂停音乐。87

按钮播放前一曲目，或按 按钮播放下一曲目。 7 通 话 >> 靠近SoundOne，使麦克风能检测到您的声音。

/ 按钮接听电话和结束通话。 SoundOne中断音乐播放并播放移动设备的来电提示音。 8 状态指示器 状态 LED显示屏 模式 速度 正在连接 蓝色 闪光 慢速

电池电量<10 %，或 输入电压<6.4 V 白色 闪光 慢速 在已连接状态下充电 白色 开 - 在正在连接状态下充电 白色 开 - 已充电且已连接 - 关 - 在正在连接状态下已充电 蓝色 闪光 慢速 最大电量 白色 闪光 快速 9 规 格

频率范围（Hz）： 55-20000 SNR (dB): >65 阻抗（Ω）： 4

频率范围（Hz）： 50-10000 阻抗（kΩ）： 2.2 灵敏度（dB）： 42 (±3)

电压（V）： 7.4 最大电量（mAh）： 2.600用户手册

最长工作时间（小时）： 75 %电量下8小时，50 %电量下13小时。 最长充电时间（小时）： 9.5 V/1.5 A下3.5小时，5 V/0.5 A下11小时

输入端口，类型： DC插座 输入端口2，类型： 迷你USB插口（B型） 输入端口3，类型： 3.5mm立体声插孔 输出端口，类型： USB-A 2.0插座（A型） 输出电压（VDC）： 5 最大输出电流（A）： 1,0

输入电压（VAC）： 100-240 输入电流（A）： 0.45 电源频率（Hz）： 50/60 输出电压（VDC）： 9.5 输出电流（A）： 1.5

许多具有蓝牙功能的笔记本电脑、平板电脑、移动

材质： ABS 宽度（mm）： 300 高度（mm）： 115 长度（mm）： 120 重量（g）： ~1,500

蓝牙范围（m） 最长10（因移动电话和结构条件有所区别） 蓝牙版本 4.0 频率范围（GHz） 2,402-2,480

蓝牙协议 A2DP V1.2\HFP V1.689

10 维 护 、保 养 、储 存 和 运 输 >> 仅可用干燥的软布清洁本产品。 >> 请勿使用清洁剂和化学品清洁本产品。 >> 当本产品长时间闲置不用时，请每隔3个月给本产品充一次电，以保持其电量。 >> 请将本产品置于阴凉干燥处。 >> 请妥善保管和使用原装包装，以便运输。 11 出 售 事 项 的 说 明 根据电子电气废弃物(WEEE)指令，电气电子器具不得与常规垃圾一起处置。电气元件必须单独 进行回收利用或处置，因为其含有有毒有害元件，如处置不当，会对环境造成永久性的破坏。 根据《电气电气设备法案》(ElektroG)，作为消费者，要求您在电气和电子设备使用寿命的末期将 其免费送至生产商、购买地点或专门设立的正式收集站。处置要求在相关联邦各州的法律中有 具 体规定。产品上的标志、用户指南和/或包装要求参见相关规定。这种分类、回收利用和废弃设备 处置的方法能够有效地保护我们的环境。 12 欧盟符合性声明 带CE Cabstone

标志，Wentronic GmbH公司的注册商标即保证本产 品 符 合 1999/5/EC 或 2014/53/EU 指令 的基本标准和其它规定以及所有适用的欧盟指令。欲了解完整的EC符合 性 声 明，敬 请 访 问：https://www.wentronic.com/。에 대한 사용 설명서
