INSTRUKCJA OBSŁUGI SoundOne Wentronic

1 Instrukcje bezpieczeństwa 67

1.1 Uwagi ogólne 67

2 Opis i funkcja 68

2.1 Zakres dostawy 68

2.2 Elementy sterowania.... 68

3 Przeznaczenie 69

4 Zasilanie 69

4.1 Zasilanie i ładowanie SoundOne zasilaczem 69

4.2 Używanie baterii.... 70

4.3 Ładowanie urządzenia mobilnego 70

5 Podłączanie i odłączanie urządzeń 70

5.1 Podłączanie urządzeń przez Bluetooth 70

5.2 Podłączanie urządzeń z Bluetooth przez NFC 70

5.3 Rozłączenie połączenia Bluetooth.... 70

5.4 Podłączenie i rozłączenie urządzeń kablem audio.... 70

5.5 Przenoszenie urządzenia bez działania 70

6 Odtwarzanie muzyki.... 71

6.1 Ustawienie głośności 71

6.2 Odtwarzanie i pauza 71

6.3 Zmiana tytułów 71

7 Telefonowanie 71

8 Wskaźniki stanu 71

9 Specyfikacje 71

10 Konserwacja, pielęgnacja, przechowywanie i transport.... 73

11 Instrukcje dotyczące usuwania 73

12 Deklaracja zgodności z EC 73

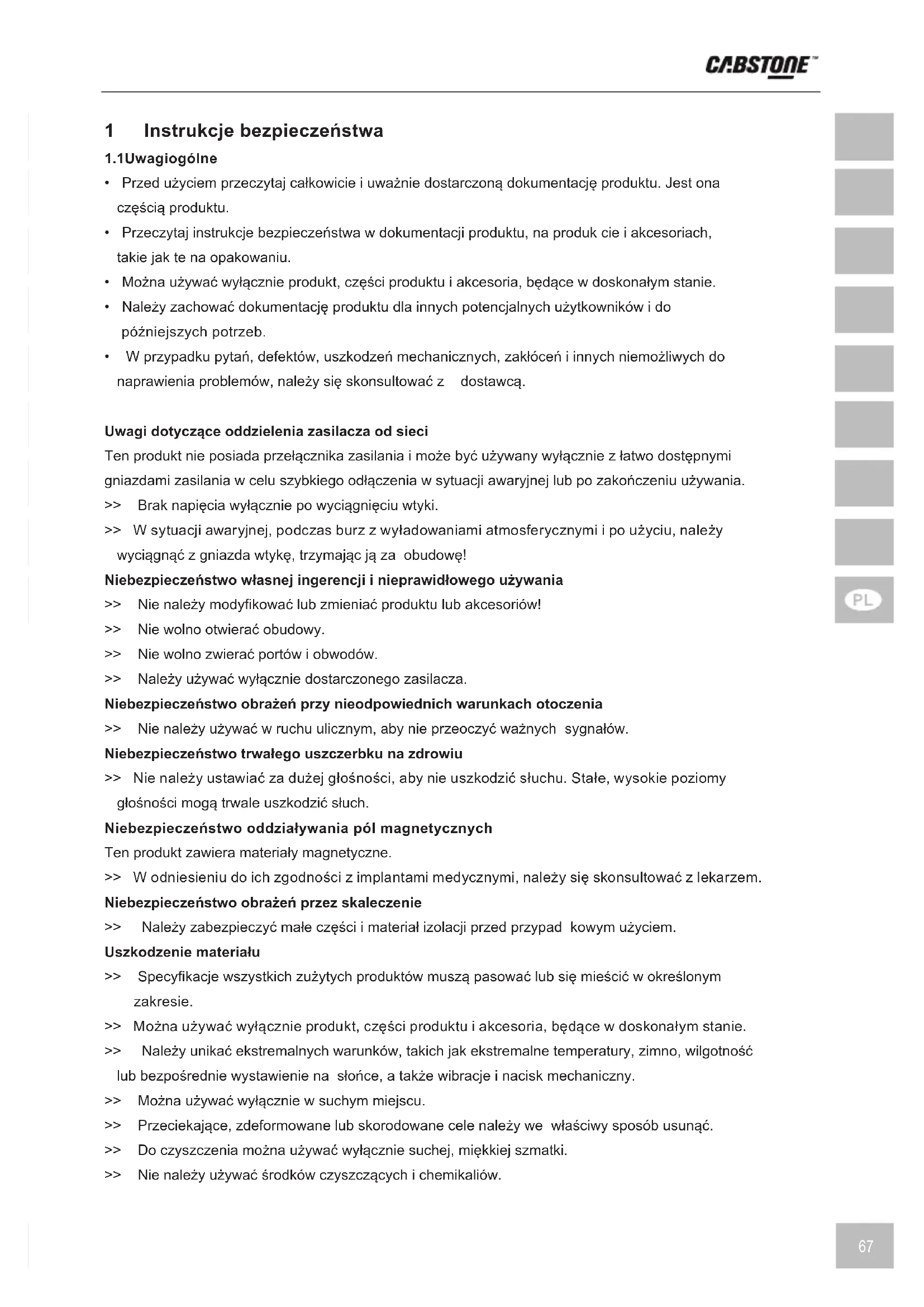

1 Instrukcje bezpieczeństwa

1.1Uwagiogólne

• Przed użyciem przeczytaj całkowicie i uważnie dostarczoną dokumentację produktu. Jest ona częścią produktu.
• Przeczytaj instrukcje bezpieczeństwa w dokumentacji produktu, na produk cie i akcesoriach, takie jak te na opakowaniu.
• Można używać wyłącznie produkt, części produktu i akcesoria, będące w doskonałym stanie.
• Należy zachować dokumentację produktu dla innych potencjalnych użytkowników i do późniejszych potrzeb.
• W przypadku pytań, defektów, uszkodzeń mechanicznych, zakłóceń i innych niemożliwych do naprawienia problemów, należy się skonsultować z dostawcą.

Uwagi dotyczące oddzielenia zasilacza od sieci

Ten produkt nie posiada przełącznika zasilania i może być używany wyłącznie z łatwo dostępnymi gniazdami zasilania w celu szybkiego odłączenia w sytuacji awaryjnej lub po zakończeniu używania.

Brak napięcia wyłącznie po wyciągnięciu wtyki.

W sytuacji awaryjnej, podczas burz z wyładowaniami atmosferycznymi i po użyciu, należy wyciągnąć z gniazda wtykę, trzymając ją za obudowę!

Niebezpieczeństwo własnej ingerencji i nieprawidłowego używania

Nie należy modyfikować lub zmieniać produktu lub akcesoriów!
Nie wolno otwierać obudowy.
Nie wolno zwierać portów i obwodów.
Należy używać wyłącznie dostarczonego zasilacza.

Niebezpieczeństwo obrażeń przy nieodpowiednich warunkach otoczenia

Nie należy używać w ruchu ulicznym, aby nie przeoczyć ważnych sygnałów.

Niebezpieczeństwo trwałego uszczerbku na zdrowiu

Nie należy ustawiać za dużej głośności, aby nie uszkodzić słuchu. Stale, wysokie poziomy głośności mogą trwale uszkodzić słuch.

Niebezpieczeństwo oddziaływania pół magnetycznych

Ten produkt zawiera materiały magnetyczne.

W odniesieniu do ich zgodności z implantami medycznymi, należy się skonsultować z lekarzem.

Niebezpieczeństwo obrażeń przez skaleczenie

Należy zabezpieczyć małe części i materiał izolacji przed przypad kowym użyciem.

Uszkodzenie materiału

Specyfikacje wszystkich zużytych produktów muszą pasować lub się mieścić w określonym zakresie.

Można używać wyłącznie produkt, części produktu i akcesoria, będące w doskonałym stanie.

Należy unikać ekstremalnych warunków, takich jak ekstremalne temperatury, zimno, wilgotność lub bezpośrednie wystawienie na słońce, a także wibracje i nacisk mechaniczny.

Można używać wyłącznie w suchym miejscu.

Przeciekające, zdeformowane lub skorodowane cele należy we właściwy sposób usunąć.

Do czyszczenia można używać wyłącznie suchej, miękkiej szmatki.

Nie należy używać środków czyszczących i chemikaliów.

2 Opis i funkcja

SoundOne to uniwersalny, pomocniczy głośnik Bluetooth, który umożliwia odtwarzanie muzyki z urządzenia mobilnego przez Bluetooth lub kabel. Jest dostarczany z zewnętrznym zasilaczem, do zasilania SoundOne w domu i do ładowania wewnętrznej, zainstalowanej na stałe baterii litowo-jonowej służącej do zasilania mobilnego. Ładowania urządzenia mobilnego z dodatkowym portem USB bez wyłączania, podczas odtwarzania muzyki. 5 V port Micro-USB umożliwia ładowanie SoundOne z urządzenia mobilnego lub z dostępnej w handlu ładowarki USB. Użyj panela dotykowego do sterowania większością ważnych funkcji audio, w zależności od modelu smartfona. Wbudowany mikrofon dodatkowo oferuje tryb głośnomówiący.

2.1Zakresdostawy

część ilustracja ilość
SoundOne 1
zasilacz z 2 wtykami prądu zmi-ennego		1
kabel audio		1

2.2 Elementysterowania

element sterowania ilustracja
	odtwarzanie poprzedniej piosenki
	odtwarzanie następnej piosenki
	odtwarzanie muzyki>> odtwarzanie i wstrzymanie odtwarzania muzyki
	połączenia telefoniczne>> odpowiadanie na połączenia>> opuszczanie połączenia
	zmniejszenie głośności
	zwiększenie głośności
	lokalizacja chipa NFC NFC
Przełącznik ON/OFF (Włączenie/Wyłączenie)	OFF ON
Wejście prądu stałego	[HC8S]DC IN
Wyjście USB 5 V	5V OUT
Wejście Micro-USB 5 V	5V IN
gniazdo wejścia stereo	AUX

3Przeznaczenie

Nie jest dozwolone używanie do innych celów niż opisane w rozdziale "Opis i funkcja". Lekceważenie i ignorowanie tych przepisów i instrukcji bezpieczeństwa, może spowodować poważne wypadki, obrażenia osobiste i uszkodzenia materiałowe.

4Zasilanie

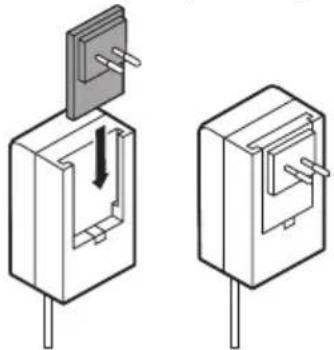

4.1 Zasilanie i ładowanie SoundOne zasilaczem

Podłącz odpowiednią wtyczkę, jak pokazano na zasilaczu.

Wsuń pasującą wtykę zasilania do zasilacza, jak pokazano na ilustracji.
Podłącz zasilacz do wejścia pradu stałego SoundOne i do wolnego oraz dostępnego gniazda sieciowego.

SoundOne można ładować i zasilać zasilaczem.

Bateria wewnętrzna jest całkowicie naładowana, gdy są wyłączone wszystkie diody LED.

SoundOne można ładować z 5 V wejścia Micro-USB urządzenia mobilnego lub z dowolnej dostępnej w handlu ładowarki USB.

Czas ładowania z zasilaczem to około 3,5 godziny, a przez USB około 11 godzin.

4.2 Używanie baterii

1. Naładuj SoundOne całkowicie, jak opisano w rozdziale 4.1.
2. Po pełnym naładowaniu, odłącz SoundOne od sieci.
   Czas działania mobilnego wynosi do 13 godzin.

4.3 Ładowanie urządzenia mobilnego

Podłącz kabel ładujący do wyjścia 5 V USB SoundOne i do posiada nego urządzenia mobilnego. Sprawdź stan ładowania urządzenia mobilnego, poprzez wskaźnik baterii.

5 Podłączanie i odłączanie urządzeń

5.1 Podłączanie urządzeń przez Bluetooth

1. Przestaw przełącznik ON/OFF na ON.

SoundOne automatycznie uruchomi tryb Bluetooth.

1. Włącz funkcję Bluetooth posiadanego urządzenia mobilnego.

2. Wyszukaj "SoundOne" na liście urządzeń i połącz.

Jeśli posiadane urządzenie mobilne wymaga hasła, wprowadź "0000".

Po pomyślnym połączeniu, wygenerowany zostanie krótki dźwięk.

SoundOne jest teraz gotowy do odtwarzania muzyki.

5.2 Podłączanie urządzeń z Bluetooth przez NFC

1. Przestaw przełącznik ON/OFF na ON.

SoundOne automatycznie uruchomi tryb Bluetooth.

1. Włącz funkcję NFC posiadanego urządzenia mobilnego.

2. Przyłoż czujnik NFC posiadanego urządzenia mobilnego do czujnika NFC SoundOne.

Jeśli posiadane urządzenie mobilne wymaga hasła, wprowadź "0000".

1. Posiadane urządzenie mobilne automatycznie uruchomi tryb Bluetooth i zażąda potwierdzenia połączenia.

Po pomyślnym połączeniu, wygenerowany zostanie krótki dźwięk.

SoundOne jest teraz gotowy do odtwarzania muzyki.

5.3 Rozłączenie połączenia Bluetooth

W celu rozłączenia naciśnij jednocześnie obydwa przyciski

Odłączenie potwierdza głośnym sekwencji tonów.

5.4 Podłączenie i rozłączenie urządzeń kablem audio

Podłącz dostarczony kabel audio do gniazda wejścia stereo SoundOne i do posiadanego urządzenia mobilnego.

Przestaw przełącznik ON/OFF na ON.

Zostanie wyłączony tryb Bluetooth.

Po użyciu i w celu ponownego uaktywnienia funkcji Bluetooth, odłącz wszystkie połączenia kablowe.

5.5 Przenoszenie urządzenia bez działania

1. Gdy urządzenie nie jest używane, rozłącz wszystkie połączenia Bluetooth i połączenia kablowe.

2. Przestaw przełącznik ON/OFF OFF ON na OFF.

3. Odłącz zasilacz od sieci zasilającej.

4. Przeczytaj rozdział "Konserwacja, pielęgnacja, przechowywanie i transport".

6Odtwarzaniemuzyki

6.1 Ustawienie głośności

Ustaw niski poziom głośności w posiadanym urządzeniu mobilnym.
Ustaw głośność przyciskami ⊕ / SoundOne lub przez urządzenie mobilne.

6.2 Odtwarzanie i pauza

Odtwarzaj i wstrzymaj odtwarzanie muzyki przyciskiem 📋 SoundOne lub przez elementy sterowania posiadanego urządzenia mobilnego.

6.3 Zmiana tytułów

Naciśnij przycisk 📋 dla poprzedniego lub przycisk 📋 dla następnego tytułu muzyki.

7Telefonowanie

Ustaw się w pobliżu SoundOne, aby jego mikrofon wykrył twój głos.
Odpowiedz i zakończ połączenia przyciskiem 📋 /

SoundOne przerwie odtwarzanie muzyki i odtworzy dźwięk dzwonka urządzenia mobilnego.

8 Wskaźniki stanu

stan	Wyświetlacz LED	tryb szybkie
łączenie	niebieskie	migające	wolne
podłączone -		OFF(Wyłączenie)	-
Pojemność baterii <10 % lub napięcie wejścia < 6,4 V	białe	migające wolne
ładowanie po podłączeniu	białe	ON (Włączenie)	-
ładowanie podczas łączenia	białe	ON (Włączenie)	-
naładowane i podłączone	-	OFF(Wyłączenie)	-
naładowane podczas łączenia	niebieskie	migające	wolne
maks. głośność	białe	migające	szybko

9 Specyfikacje

głośniki

Formaty audio:	Audio HD, Stereo
maks. moc wyjścia (W):	2x 3,5 (R/L)+6 (Subwoofer)
konstrukcja:	System 3 drożny
zakres częstotliwości (Hz):	55-20000
SNR (dB):	>65
impedancja (Ω):	4
mikrofon
zakres częstotliwości (Hz):	50-10000
impedancja (kΩ):	2.2
czułość (dB):	42 (±3)

bateria

Typ: Litowo-jonowa

trwale zintegrowana: tak

napięcie (V): 7.4

maks. pojemność (mAh): 2 600

maks. czas działania (godz.): 8 @ 75 % poj., 13 @ 50 % poj.

maks. czas ładowania (godz.): 3,5 @ 9,5 V/1,5 A, 11 @ 5 V / 0,5 A

połączenia

wejście, typ: Gniazdo prądu stałego

Wejście 2, typ: Gniazdo Micro-USB (typ B)

Wejście 3, typ: Gniazdo STEREO 3,5 mm

wyjście, typ: Gniazdo USB-A 2.0 (typ A)

wyjście, napięcie (V prądu stałego) 5

wyjście, prąd maks. (A): 1,0

zasilacz

wejście, napięcie (V prądu zmiennego) 100-240
wejście, prąd (A) 0.45
częstotliwość sieci (Hz): 50/60
wyjście, napięcie (V prądu stałego):	9.5
wyjście, prąd (A):	1.5

zgodność

Apple:	MacBook, iPhone, iPad, iPad mini, iPod
Samsung:	Samsung Books, Galaxy Tab, Galaxy S, itd.
inne:	wiele notebooków z obsługą Bluetooth, tabletów, telefonów komórkowych, itd.

ogólne

kolor:	czarny
material	ABS
szerokość (mm):	300
wysokość (mm)	115
głębokość (mm):	120
waga (g):	~1,500

technologia radiowa

zasięg Bluetooth (m):	maks. 10 (zależy od telefonu komórkowego i warunków strukturalnych)
wersja Blutooth:	4.0
zakres częstotliwości (GHz):	2 402 - 2 480
protokół Bluetooth:	A2DP V1.2\HFP V1.6

10 Konserwacja, pielęgnacja, przechowywanie i transport

Do czyszczenia można używać wyłącznie suchej, miękkiej szmatki.
Nie należy używać środków czyszczących i chemikaliów.
Gdy produkt długo nie będzie używany, należy go naładować co 3 miesiące, aby utrzymać pojemność.
Przechowywać należy w chłodnym i suchym miejscu.
Do transportu należy używać oryginalnych materiałów pakujących.

11 Instrukcje dotyczące usuwania

Zgodnie z europejską dyrektywą WEEE, urządzeń elektrycznych i elektronicznych nie na usuwać razem z odpadami z gospodarstw klientów. Ich komponenty muszą ać poddane recyklingowilub usunięte niezależnie od siebie. W przeciwnym razie może to spowodować zanieczyszczenie naszego środowiska naturalnego niebezpiecznymi odpadami.

Po zakończeniu przydatności produktu, klienci są zobowiązani obowiązującymi przepisami do usuwania urządzeń elektrycznych i elektronicznych poprzez ich bezpłatne przekazanie producentowi, dostawcy lub przekazanie do publicznych miejsc zbiórki. Szczegóły są regulowane przepisami krajowymi. Obecność tego symbolu na produkcie, w podręczniku użytkownika, albo na opakowaniu implikuje te określenia. Poprzez stosowanie tego rodzaju separacji odpadów, stosowania i usuwania odpadów, jakimi są zużyte urządzenia, użytkownicy mają swój udział w ochronie środowiska naturalnego.

12 Deklaracja zgodności z UE

Produkowanie ze znakiem CE Cabstone ™, zastrzeżonym znakiem towarowym tronic GmbH, zapewnia, że ten produkt jest zgodny z podstawowymi standardami i innymi wymaganiami Dyrektywy 1999/5/EC lub 2014/53/EU i wszystkimi powiązanymi dyrektywami UE. Pełna Deklaracja zgodności z EC, jest dostępna pod adresem https://www.wentronic.com/.
