BEDIENUNGSANLEITUNG SoundOne Wentronic

BETRIEBSANLEITUNG USER MANUAL

4.1 SoundOne über Netzteil betreiben und laden ....................... 5

5.2 Geräte über NFC mit Bluetooth verbinden............................. 6

5.3 Bluetooth-Verbindung trennen ............................................... 6

5.4 Geräte über Stereo-Klinkenkabel verbinden und trennen ..... 6

5.5 Geräte außer Betrieb setzen .................................................. 6

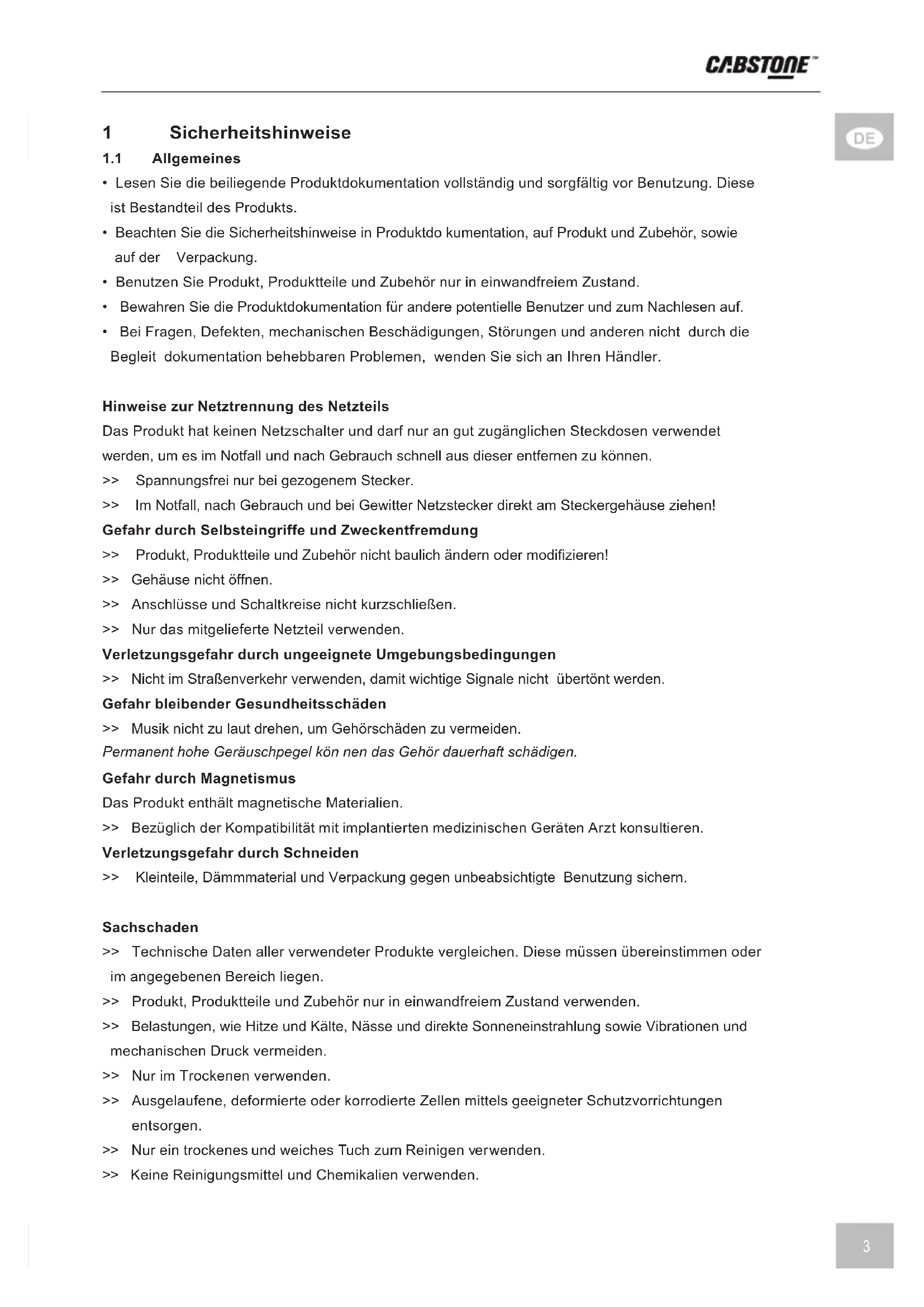

• Lesen Sie die beiliegende Produktdokumentation vollständig und sorgfältig vor Benutzung. Diese ist Bestandteil des Produkts.

• Beachten Sie die Sicherheitshinweise in Produktdo kumentation, auf Produkt und Zubehör, sowie aufder Verpackung.

• Benutzen Sie Produkt, Produktteile und Zubehör nur in einwandfreiem Zustand.

• BewahrenSiedieProduktdokumentationfüranderepotentielleBenutzerundzumNachlesenauf.

• Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht durch die Begleit dokumentation behebbaren Problemen, wenden Sie sich an Ihren Händler. Hinweise zur Netztrennung des Netzteils Das Produkt hat keinen Netzschalter und darf nur an gut zugänglichen Steckdosen verwendet werden, um es im Notfall und nach Gebrauch schnell aus dieser entfernen zu können. >> SpannungsfreinurbeigezogenemStecker. >> Im Notfall, nach Gebrauch und bei Gewitter Netzstecker direkt am Steckergehäuse ziehen! Gefahr durch Selbsteingriffe und Zweckentfremdung >> Produkt,ProduktteileundZubehörnichtbaulichändernodermodizieren! >> Gehäuse nicht öffnen. >> Anschlüsse und Schaltkreise nicht kurzschließen. >> Nur das mitgelieferte Netzteil verwenden. Verletzungsgefahr durch ungeeignete Umgebungsbedingungen >> Nicht im Straßenverkehr verwenden, damit wichtige Signale nicht übertönt werden. Gefahr bleibender Gesundheitsschäden >> Musik nicht zu laut drehen, um Gehörschäden zu vermeiden. Permanent hohe Geräuschpegel kön nen das Gehör dauerhaft schädigen. Gefahr durch Magnetismus Das Produkt enthält magnetische Materialien. >> BezüglichderKompatibilitätmitimplantiertenmedizinischenGerätenArztkonsultieren. Verletzungsgefahr durch Schneiden >> Kleinteile,DämmmaterialundVerpackunggegenunbeabsichtigteBenutzungsichern. Sachschaden >> Technische Daten aller verwendeter Produkte vergleichen. Diese müssen übereinstimmen oder im angegebenen Bereich liegen. >> Produkt, Produktteile und Zubehör nur in einwandfreiem Zustand verwenden. >> Belastungen, wie Hitze und Kälte, Nässe und direkte Sonneneinstrahlung sowie Vibrationen und mechanischen Druck vermeiden. >> Nur im Trockenen verwenden. >> Ausgelaufene, deformierte oder korrodierte Zellen mittels geeigneter Schutzvorrichtungen entsorgen. >> Nur ein trockenes und weiches Tuch zum Reinigen verwenden. >> Keine Reinigungsmittel und Chemikalien verwenden.4 Betriebsanleitung 2 Beschreibung und Funktion DerSoundOneisteinvielseitigerBluetooth-Zusatzlautsprecher,mitdemSieMusikvonIhrem Mobilgerät über Bluetooth oder Klinkenkabel wiedergeben können. Er wird mit externem Netzteil geliefert, welches den SoundOne zu Hause mit Energie versorgt und den internen, fest verbauten Lithium-Ionen-Akku für den mobilen Einsatz lädt. Mit dem zusätzlichen USB-Anschluss laden Sie Ihr Mobilgerät unterwegs auch während der Musikwiedergabe. Der 5 V Micro-USB-Eingang dient dem Laden des SoundOne über Ihr Mobilgerät oder handelsüblichen USB-Ladegeräten. Über das Touch-Panel lassen sich modellabhängig die wichtigsten Audiofunktionen steuern. Das integrierte MikrofonbietetzusätzlicheineFreisprechfunktion.

Teil Abbildung Anzahl SoundOne

Netzteil mit 2 Netzssteckern

Bedienelement Abbildung vorherigesLiedabspielen nächstesLiedabspielen Musikwiedergabe >> Play und Pause Telefonanruf >> Anruf annehmen >> Anruf beenden Lautstärke leiser Lautstärke lauter SitzdesNFCChips NFC5 An- und Ausschalter DC-Eingang DC IN 5 V USB-Ausgang 5V OUT 5 V Micro-USB-Eingang 5V IN Stereo-Klinken-Eingang AUX 3 Bestimmungsgemäßer Gebrauch EineandereVerwendungalsinKapitelBeschreibungundFunktionbeschrieben,istnichtzugelassen. Dieses Produkt darf nur in trockenen Innenräumen benutzt werden. Das Nichtbeachten und Nichtein- halten dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen und Schäden an Personen und Sachen führen. 4 Energieversorgung

4.1 SoundOne über Netzteil betreiben und laden

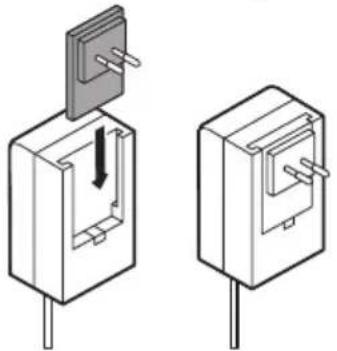

>> SteckenSiedenpassendenNetzsteckerwieabgebildetaufdasNetzteil. >> Stecken Sie das Netzteil in den DC-Eingang des SoundOne und in eine freie und gut zugängli- che Steckdose. >> Laden Sie den SoundOne vor dem ersten Betrieb vollständig auf. Der interne Akku ist voll geladen, wenn alle LED-Anzeigen aus sind. Unterwegs kann der SoundOne über den 5 V Micro-USB-Eingang durch Ihr Mobilgerät oder ein handelsübliches USB-Ladegerät geladen werden. Die Ladedauer beträgt mit Netzteil etwa 3.5 h und über USB etwa 11 h.6 Betriebsanleitung

4.2 Über Akku betreiben

1. LadenSiedenSoundOnewieinKapitel4.1beschriebenvollständigauf.

2. Trennen Sie den SoundOne nach erfolgtem Ladevorgang vom Netzteil.

Die mobile Nutzungsdauer beträgt bis zu 13 h.

4.3 Mobilgerät laden

>> Schließen Sie ein Ladekabel an den 5 V USB-Ausgang des SoundOne und an Ihr Mobilgerät an. Den Ladestatus Ihres Mobilgerätes erkennen Sie an dessen Statusanzeige. 5 Geräte verbinden und trennen

5.1 Geräte über Bluetooth verbinden

1. Schalten Sie den AN-/AUS-Schalter auf ON.

Der SoundOne startet automatisch den Bluetooth-Modus.

2. Schalten Sie die Bluetooth-Funktion Ihres Mobilgerätes ein.

3. Suchen Sie den „SoundOne“ in der Geräteliste und verbinden Sie ihn.

Sollte Ihr Mobilgerät ein Passwort fordern, muss „0000“ eingegeben werden. Nach erfolgtem Verbindungsaufbau ertönt ein kurzer Piepton. Der SoundOne ist nun bereit zur Musikwiedergabe.

5.2 Geräte über NFC mit Bluetooth verbinden

1. Schalten Sie den AN-/AUS-Schalter auf ON.

Der SoundOne startet automatisch den Bluetooth-Modus.

2. Schalten Sie die NFC-Funktion Ihres Mobilgerätes ein.

3. Halten Sie den NFC-Sensor Ihres Mobilgerätes an den NFC-Sensor des SoundOne.

Ihr Mobilgerät startet automatisch den Bluetooth-Modus und fordert eine Verbindungsbestätigung. Sollte Ihr Mobilgerät ein Passwort fordern, muss „0000“ eingegeben werden.

4. Bestätigen Sie die Verbindungsaufforderung mit dem SoundOne.

Nach erfolgtem Verbindungsaufbau ertönt ein kurzer Piepton. Der SoundOne ist nun bereit zur Musikwiedergabe.

5.3 Bluetooth-Verbindung trennen

>> Drücken Sie die beiden Tasten und gleichzeitig zum Trennen der Bluetooth-Verbindung. Die Trennung der Verbindung wird durch eine akustische Tonfolge bestätigt.

5.4 Geräte über Stereo-Klinkenkabel verbinden und trennen

>> Verbinden Sie das mitgelieferte 3,5 mm STEREO-Klinkenkabel mit dem Stereo-Klinken-Eingang des SoundOne und Ihrem Mobilgerät. >> Schalten Sie den AN-/AUS-Schalter auf ON. Der Bluetooth-Modus wird deaktiviert. >> Trennen Sie die Kabelverbinungen nach Gebrauch und zum Reaktivieren der Bluettooth-Funktion.

5.5 Geräte außer Betrieb setzen

1. Trennen Sie alle Bluetooth- und Kabelverbindungen bei Nichtgebrauch.

2. Schalten Sie den AN-/AUS-Schalter

3. Ziehen Sie das Netzteil aus der Steckdose.

6.1 Lautstärke einstellen

>> Wählen Sie eine niedrige Lautstärke am Mobilgerät. >> Stellen Sie die Lautstärke über die / Tasten des SoundOne oder über Ihr Mobilgerät ein.

6.2 Wiedergabe und Pause

>> SpielenSieMusiküberdie Taste des SoundOne oder über die Steuerung Ihres Mobilgerätes aboderstoppenSiedieWiedergabe.

>> Wechseln Sie mit der Taste zum vorherigen Musiktitel oder mit der Taste zum nächsten Musiktitel. 7 Telefonieren >> Begeben Sie sich in die Nähe des SoundOne, damit dessen Mikrofon Ihre Stimme erkennt. >>NehmenSieGesprächeüberdieTaste / an und beenden Sie sie. Der SoundOne unterbricht die Medienwiedergabe und gibt den Klingelton des Mobilgerätes wieder. 8 Statusanzeigen Status LED-Anzeige Modus Tempo Verbindungsaufbau blau blinken langsam verbunden - aus - Akkukapazität<10%oder Eingangsspannung<6.4V weiß blinken langsam Laden im verbundenen Zustand weiß an - Laden beim Verbindungs-aufbau weiß an - geladen und verbunden - aus - geladen beim Verbindungsaufbau blau blinken langsam max. Lautstärke weiß blinken schnell 9 Technische Daten Lautsprecher Audioformate: HD Audio, Stereo max. Leistung (W): 2x 3.5 (R/L)+6 (Subwoofer) Bauart: 3-Wege-System Frequenzbereich (Hz): 55-20000 Signal-Rauschabstand (dB): >65 Wellenwiderstand(Ω): 4 Mikrofon Frequenzbereich (Hz): 50-10000 Wellenwiderstand(kΩ): 2.2 Empndlichkeit(dB): 42 (±3)8 Betriebsanleitung Batterie Typ: Lithium-Ionen Akku fest integriert: ja Spannung(V): 7.4 max.Kapazität(mAh): 2.600 max. Nutzungsdauer (h): 8@75%Vol.,13@50%Vol. max. Ladedauer (h): 3.5 @ 9.5 V/1.5 A, 11 @ 5 V / 0.5 A Anschlüsse Eingang,Typ: DC-Buchse Eingang2,Typ: Micro-USBBuchse(TypB) Eingang3,Typ: 3.5 mm STEREO-Klinken-Buchse Ausgang,Typ: USB-A2.0Buchse(TypA) Ausgang,Spannung(VDC): 5 Ausgang, max. Stromstärke (A): 1,0 Netzteil Eingang,Spannung(VAC): 100-240 Eingang, Stromstärke (A): 0.45 Netzfrequenz (Hz): 50/60 Ausgang,Spannung(VDC): 9.5 Ausgang, Stromstärke (A): 1.5 Kompatibilität Apple: MacBook, iPhone, iPad, iPad mini, iPod Samsung: Samsung Books, Galaxy Tab, Galaxy S, usw. Sonstige: viele Bluetooth-fähige Notebooks, Tablets, Mobil- telefone, usw. Allgemein Farbe: schwarz Material: ABS Breite (mm): 300 Höhe (mm): 115 Tiefe (mm): 120 Gewicht (g): ~1.500 Funktechnologie Bluetooth-Reichweite (m): max.10(variiertnachSmartphone-Modellund baulichen Gegebenheiten) Blutooth-Version: 4.0 Frequenzband (MHz): 2.402-2.480 Bluetooth-Protokoll: A2DP V1.2\HFP V1.69 10 Wartung,Pege,LagerungundTransport >> Nur ein trockenes und weiches Tuch zum Reinigen verwenden. >> Keine Reinigungsmittel und Chemikalien verwenden. >> BeilängeremNichtgebrauchdasProduktalle3MonateauadenumdieKapazitätzuerhalten. >> Kühl und trocken lagern. >> OriginalverpackungfürdenTransportaufhebenundverwenden. 11 Entsorgungshinweise ElektrischeundelektronischeGerätedürfennachdereuropäischenWEEERichtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsor gung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigenkönnen.SiesindalsVerbrauchernachdemElektrogesetz(ElektroG)verpichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstel- le oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der VerpackungweistaufdieseBestimmungenhin.MitdieserArtderStofftrennung,Verwertungund Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. 12 EU-Konformitätserklärung Mit dem CE Zeichen erklärt Cabstone

, eine registrierte Marke der Wentronic GmbH, dass dieses Produkt die wesentlichen Anforderungen und andere relevante Bestimmun- gen der Richtlinie 1999/5/EG bzw. 2014/53/EU und alle anwendbaren EU-Richtlinien erfüllt. Die vollständige EG-Konformitätserklärung ist unter https://www.wentronic.com/ verfügbar.User Manual
