品牌	先锋
型号	PDPS39 (PDP-S39)
类别	音箱
箱体类型	倒相式
扬声器系统	双分频
低音扬声器	13厘米（4.8英寸）锥形
高音扬声器	2.5厘米半球顶型
额定阻抗	8 Ω
频率范围	70 - 30,000 Hz
灵敏度	81 dB (1 W, 1 m)
额定输入功率	4 W
最大输入功率	13 W
分频频率	3 kHz
尺寸 (宽 × 高 × 深)	1076 × 83 × 92 mm
重量 (每只音箱)	2.7 kg
随机附件	音箱线（2根）、侧支架（2个）、中支架（1个）、M5×10毫米螺丝（9个）、使用说明书
预期用途	仅适用于先锋等离子屏幕
安装	使用附带的支架安装在等离子屏幕上
维护	使用干布或蘸有稀释清洁剂的软布；避免使用腐蚀性产品
安全注意事项	不要超过最大功率；连接前关闭放大器；避免碰撞

常见问题 - PDPS39 PIONEER

这款先锋PDPS39音箱是什么类型？

这是一款倒相式双分频音箱，专为先锋等离子屏幕设计。

PDPS39音箱的阻抗是多少？

额定阻抗为8 Ω。请确保您的放大器兼容。

我可以向这些音箱输入多少功率？

额定输入功率为4 W，最大输入功率为13 W。请勿超过此限制，以免损坏音箱。

我可以在其他类型的电视机上使用这些音箱吗？

不，这些音箱是专门为先锋等离子屏幕设计的。与其他设备一起使用可能会导致损坏或火灾。

如何将PDPS39音箱安装在我的等离子屏幕上？

首先将安装支架固定在屏幕背面，然后连接音箱线，最后将音箱安装到支架上并用附带的螺丝固定（每只音箱3个固定点）。
更多详情请参阅使用说明书。

如果没有声音怎么办？

检查音箱线是否牢固插入端子，并且绝缘层是否与端子接触。同时确保放大器已开启且音量不在零位。

如何维护音箱箱体？

使用干布或用蘸有稀释清洁剂的软布。请不要使用蜡、稀释剂、汽油或可能损坏表面的化学品。

音箱是否具有磁屏蔽？

说明书未提及磁屏蔽。请将音箱远离CRT屏幕，以避免干扰或色彩失真。

一只音箱的尺寸和重量是多少？

每只音箱尺寸为宽1076毫米，高83毫米，深92毫米，重量为2.7千克。

在哪里可以找到备件或配件？

说明书未指定备件。请联系先锋授权经销商或服务中心获取额外的支架或螺丝。

用户手册 PDPS39 PIONEER

在使用該揚聲器系統之前，請通讀使用說明書，以獲知如何使本揚聲器系統發揮最佳性能。閱讀完畢後，請將其妥善保管以備日後參考。

小心

本產品專門設計用於先鋒等離子顯示器。有關相容性的詳情，請就近諮詢先鋒授權經銷商或服務中心。

使用之前

• 本揚聲器系統的標稱阻抗為8歐。

• 為防止因輸入過載而導致揚聲器系統損壞，請務必遵循以下注意事項：
  請勿對揚聲器系統使用超過其最大容許輸入的電源。否則，會導致損壞或可能產生火災。
  常插拔芯插頭時，請確保放大器電源已關閉。
  常使用圖形等化器來加強某高頻帶的響聲時，請勿使用過大的放大器音量。
  請勿強制低功率放大器產生高音量（放大器的谐波失真將會增加，您可能會損壞揚聲器）。
  當揚聲器受到外部的影響時，請充分注意揚聲器的處理，以免損壞護網和音箱。

在揚聲器附近放置CRT電腦屏幕或CRT監視器可能會導致干擾或色彩失真。如果出現這種情況，請使監視器遠離揚聲器。

安装

如果安裝遇到困難，請與經銷商聯絡。
-對於因安裝不當、使用不當、更改或自然災害引起的損害，先鋒概不負責。

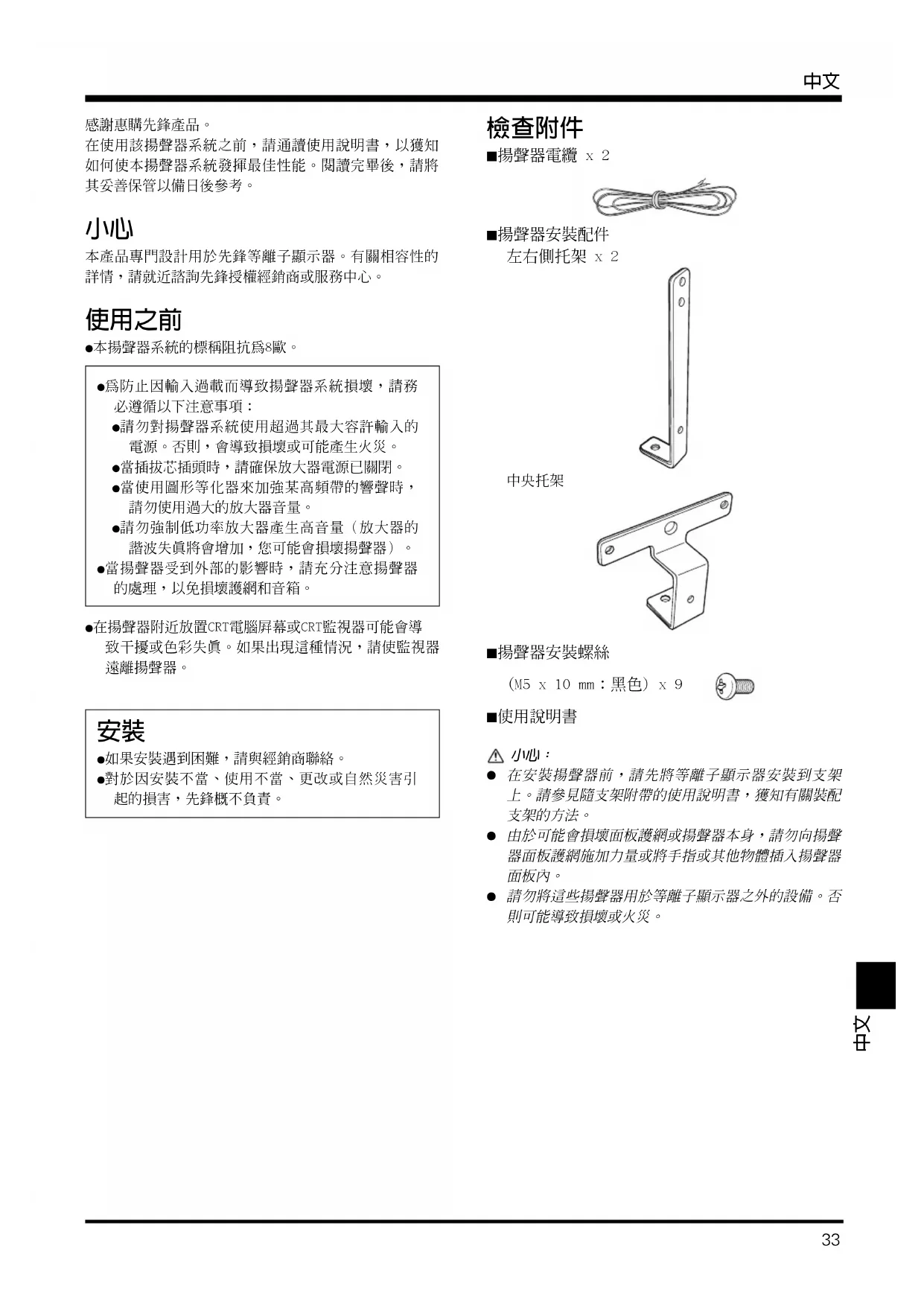

檢查附件

揚聲器電纜 x2

■揚聲器安裝配件

左右侧托架 X2

中央托架

揚聲器安裝螺絲

（M5x10mm：黑色）x9

使用說明書

小山：

• 在安裝揚聲器前，請先將等離子顯示器安裝到支架上。請參見隨支架附帶的使用說明書，獲知有關裝配支架的方法。
• 由於可能會損壞面板護網或揚聲器本身，請勿向揚聲器面板護網施加力量或將手指或其他物體插入揚聲器面板內。
• 請勿將這些揚聲器用於等離了顯示器之外的設備。否則可能導致損壞或火災。

安装於等離子顯示器上

根據下列步驟1到5進行安裝。

注意：

安裝揚聲器之前，請先將 PDK-TS12 桌面支架（或其他先鋒等離了顯示器支架）安裝到等離了顯示器上。

1 將揚聲器安裝配件安裝到等離子顯示器背面。

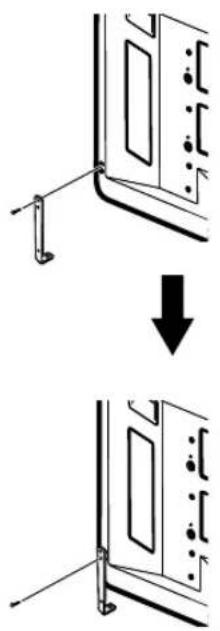

① 如圖所示，在等離子顯示器左右兩側上安裝配件。下圖顯示離子顯示器的右側。首先固定上部螺絲，然後固定下部螺絲。

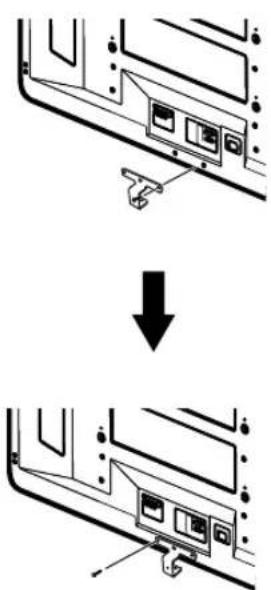

② 如圖所示，在等離子顯示器中部安裝配件。首先固定右側螺絲，然後固定左側螺絲。

注意：

根據所用的支架不同，可能要用到短螺絲刀。

2 將附送的揚聲器電纜連接到離子顯示器背面。

有關連接揚聲器電纜的詳細資訊，請參閱以下第36頁。

3 將揚聲器電纜的另一端連接到揚聲器。

有關連接揚聲器電纜的詳細資訊，請參閱以下第36頁。

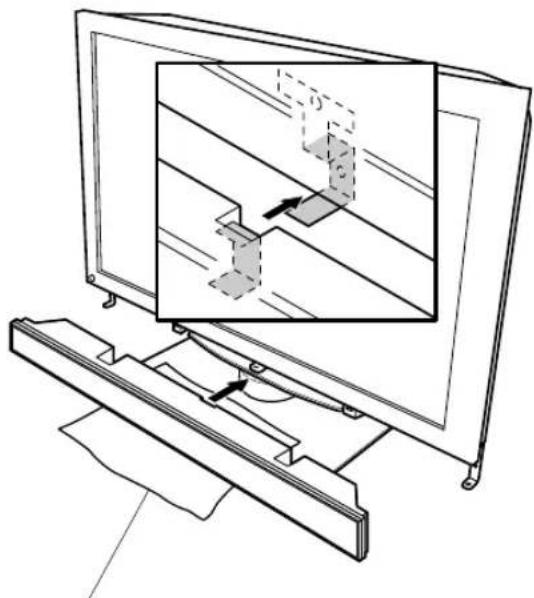

4 將揚聲器安裝到揚聲器安裝配件上。

爲避免損壞支架，請在支架上覆蓋以保護性纏繞材料。

本圖顯示 PDK-TS12 桌面支架。

保護性纏繞材料（僅限於 PDK-TS12桌面支架）

小心將揚聲器安裝到安裝配件上。

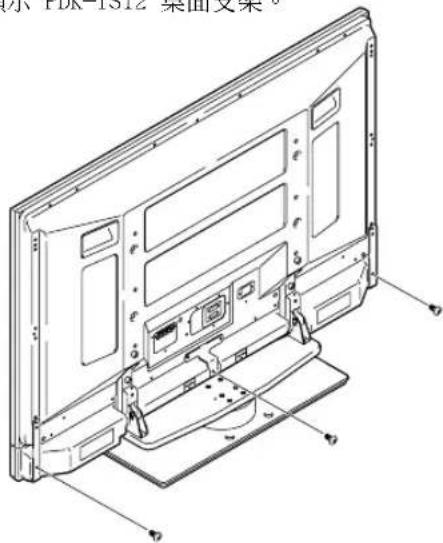

5 將揚聲器固定於安裝配件。

如圖所示，使用附送的螺絲將揚聲器固定於安裝配件（3個位置）。

本圖顯示 PDK-TS12 桌面支架。

小心

如果要移動等離子顯示器，務必首先拆除揚聲器。此外，請勿透過握住安裝配件來移動顯示器，否則可能導致人身傷害或設備損壞。

注意：

請勿使用位於安裝配件下方的螺絲孔來固定揚聲器。

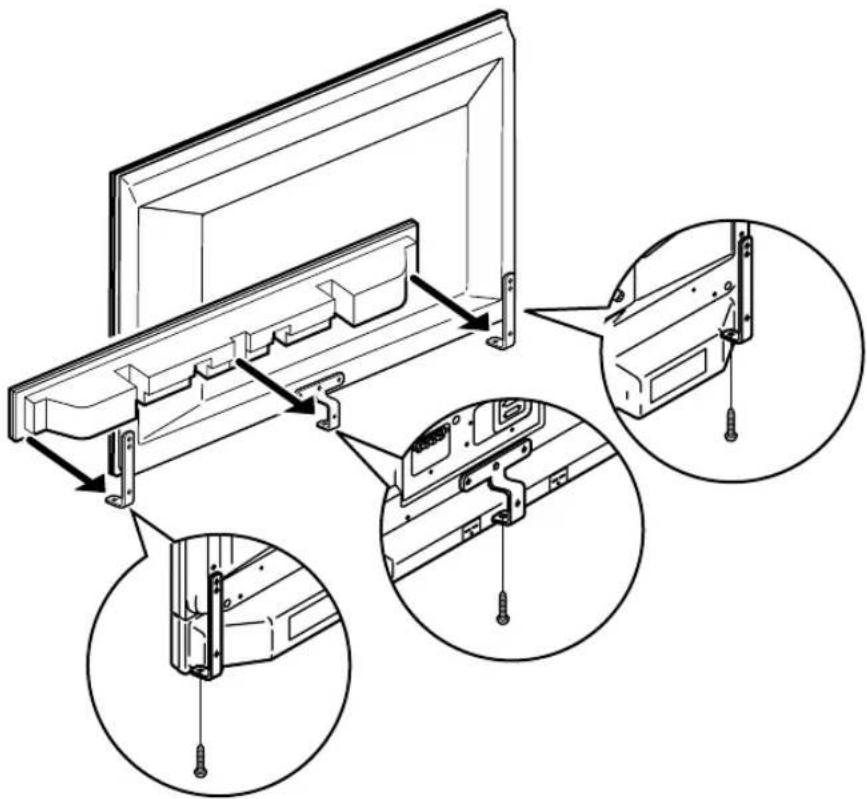

使用壁掛式裝置時：

首先將僅帶有揚聲器安裝配件與揚聲器電纜的等離子顯示器安裝到牆壁上，然後安裝揚聲器。

① 將揚聲器屯纜連接到揚聲器端子。

②將揚聲器放置於揚聲器安裝配件上，然後使用所提供的螺絲從下方固定（3個位置）。

連接等離子顯示器

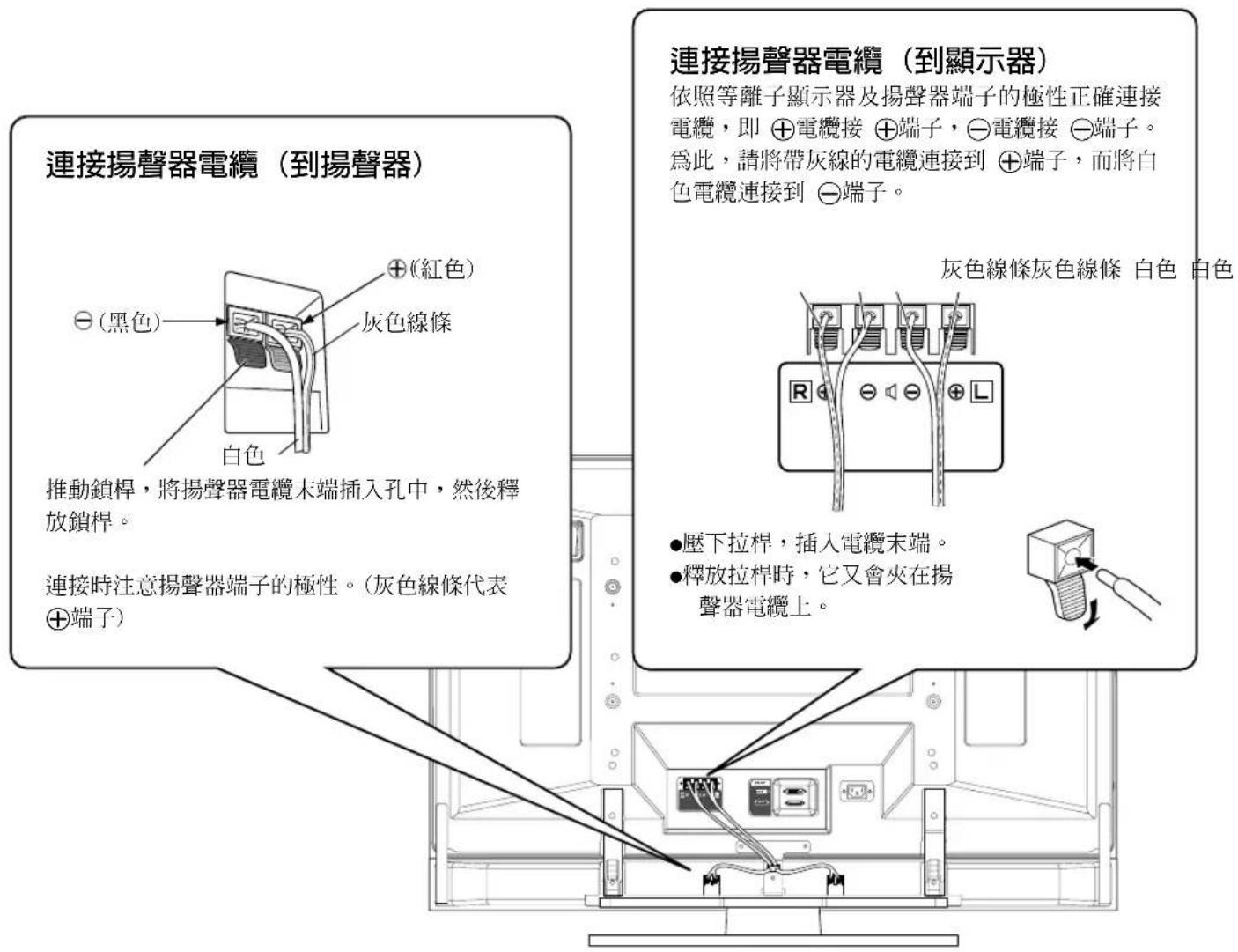

連接揚聲器

警告

若揚聲器導線過於插入深處而造成絕緣外皮接觸揚聲器端了，可能不會獲得任何聲音。

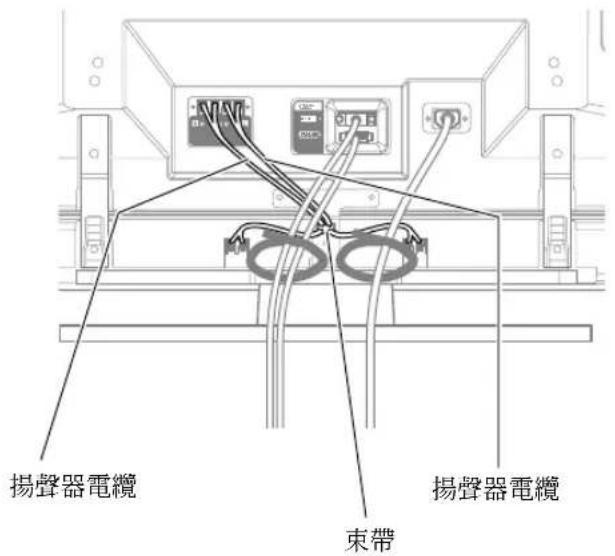

如何布線

隨等離子顯示器附送有束帶。

需要時，請使用束帶束結揚聲器電纜。

顯示器背面

機殼維護

• 使用抛光布或乾布來擦拭灰塵和污垢。
  當機殼很髒時，用軟布蘸取經水稀釋後的清潔劑進行擦拭，然後再用乾布擦淨。請勿使用家具蠟或清潔劑。否則會損壞機殼表面。
• 切勿對機殼或在機殼附近使用稀釋劑，苯，殺蟲劑以及其它化學製品，因爲它們會腐蝕本機表面。
• 當使用含化學製品的拭布時，請仔細閱讀該拭布的注意事項。

規格

機殼：低音反射型

所用揚聲器（兩路系統）：

低音喇叭（用於低音） 4.8 x 13 cm 圆型

高音喇叭（用於高音） 2.5cm 半球頂型

標稻阻抗 8Ω

頻率範圍 70 to 30,000 IHz

靈敏度（1w，1m） 81dB

容許輸入功率：

最大输入功率 13W

額定輸入功率 4W

交叉频率 3 kIz

外形尺寸 1076（宽）x83（高）x92（深）mm

重量 2.7kg

附件（用於2個揚聲器）

揚聲器電纜x2

托架

側邊 x2

中央x1

螺絲 (M5× 10)× 9

使用說明書x1

注意：

因產品改進，規格和設計若有變更，恕不另行通知。

重要警示一將位於設備下方的型號和序號記錄下來，數字在背面。

型號

序號

保留這些號碼以備不時之需

先锋公司發行

版權©2003先锋公司

版权所有
