PDPS39 - Altoparlante PIONEER - Manuale utente e istruzioni gratuiti

Marca	Pioneer
Modello	PDPS39 (PDP-S39)
Categoria	Cassa acustica
Tipo di cassa	Bass-reflex
Sistema di altoparlanti	A due vie
Altoparlante per bassi	Tipo a cono da 13 cm (4,8 pollici)
Altoparlante per acuti	Tipo a semicalotta da 2,5 cm
Impedenza nominale	8 Ω
Gamma di frequenze	70 a 30 000 Hz
Sensibilità	81 dB (1 W, 1 m)
Potenza nominale ammissibile	4 W
Potenza massima ammissibile	13 W
Frequenza di crossover	3 kHz
Dimensioni (L × A × P)	1076 × 83 × 92 mm
Peso (per cassa)	2,7 kg
Accessori inclusi	Cavi per altoparlanti (2), supporti laterali (2), supporto centrale (1), viti M5×10 mm (9), manuale di istruzioni
Utilizzo previsto	Esclusivamente con schermo plasma Pioneer
Montaggio	Su schermo plasma utilizzando i supporti inclusi
Manutenzione	Panno asciutto o morbido imbevuto di detergente diluito; evitare prodotti corrosivi
Precauzioni di sicurezza	Non superare la potenza massima; spegnere l'amplificatore prima del collegamento; evitare urti

Domande frequenti - PDPS39 PIONEER

Qual è il tipo di questa cassa Pioneer PDPS39?

Si tratta di una cassa acustica di tipo bass-reflex a due vie, progettata per essere utilizzata con uno schermo plasma Pioneer.

Qual è l'impedenza delle casse PDPS39?

L'impedenza nominale è di 8 Ω. Assicurati che il tuo amplificatore sia compatibile.

Quale potenza posso inviare a queste casse?

La potenza nominale ammissibile è di 4 W e la potenza massima di 13 W. Non superare questo limite per evitare di danneggiare le casse.

Posso utilizzare queste casse con un altro tipo di televisore?

No, queste casse sono progettate esclusivamente per schermi plasma Pioneer. Il loro utilizzo con altri apparecchi potrebbe causare danni o un incendio.

Come installare le casse PDPS39 sul mio schermo plasma?

Fissare prima i supporti di montaggio sul retro dello schermo, quindi collegare i cavi degli altoparlanti e infine installare le casse sui supporti avvitandoli con le viti fornite (3 punti per cassa).
Consultare il manuale di istruzioni per maggiori dettagli.

Cosa fare se non ricevo alcun suono?

Verificare che i cavi degli altoparlanti siano ben inseriti nei morsetti e che l'isolante non sia in contatto con il morsetto. Assicurarsi inoltre che l'amplificatore sia acceso e che il volume non sia a zero.

Come mantenere la cassa degli altoparlanti?

Utilizzare un panno asciutto o un panno morbido imbevuto di un detergente diluito in acqua. Non utilizzare cera, diluente, benzina o prodotti chimici che potrebbero danneggiare la superficie.

Le casse sono schermate magneticamente?

Il manuale non menziona schermatura magnetica. Tenere le casse lontane da schermi CRT per evitare interferenze o alterazioni dei colori.

Quali sono le dimensioni e il peso di una cassa?

Ogni cassa misura 1076 mm di larghezza, 83 mm di altezza e 92 mm di profondità, per un peso di 2,7 kg.

Dove posso trovare pezzi di ricambio o accessori?

I pezzi di ricambio non sono specificati nel manuale. Contattare un distributore o centro di assistenza Pioneer autorizzato per ottenere supporti o viti aggiuntivi.

MANUALE UTENTE PDPS39 PIONEER

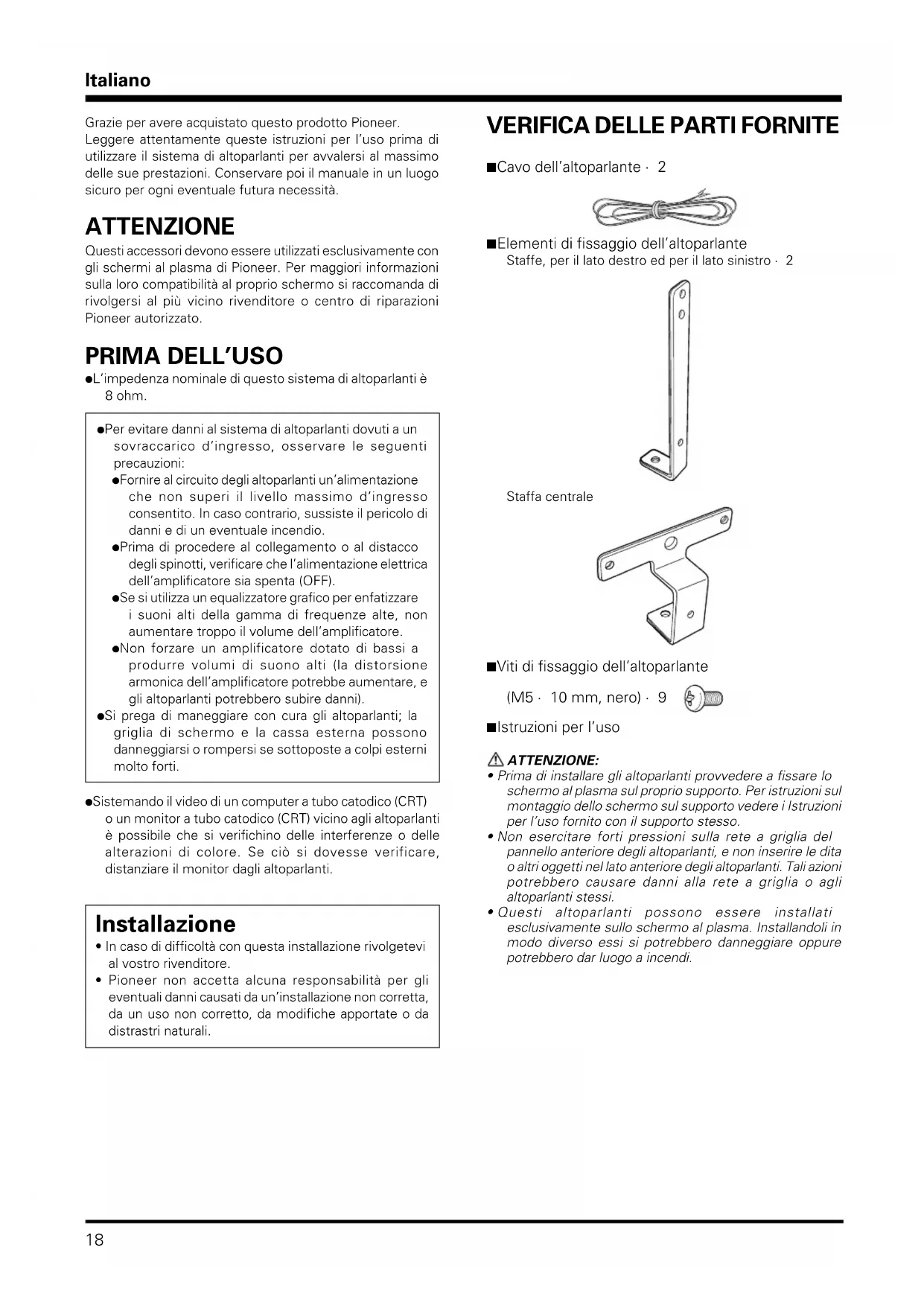

Grazie per avere acquistato quello prodotto Pioneer. Leggere attendamente queste istruzioni per l'uso prima di utilizzare il systema di altoparlanti per avvalersi al massimo delle sue prestazioni. Conservare poi il manuale in un luogo sicuro per agli eventuale futura necessità.

ATTENZIONE

Questi accessori devono essere utilizzati esclusivamente con gli schermi al plasma di Pioneer. Per maggiori informazioni sulla loro compatibilità al proprio schermo si raccomanda di rivolgersi al più vicino rivenditore o centro di riparazioni Pioneer autorizzato.

PRIMA DELL'USO

L'impedenza nominale di quelloistema di altoparlanti è 8 ohm.

Per evitare danni alsystema di altoparlanti dovuti a un sovraccarico d'ingresso, osservare le seguenti precauzioni:

Fornire al circuito degli altoparlanti un'alimentazione che non superi il livello massimo d'ingresso consentito. In caso contrario, sussiste il pericolo di danni e di un eventuale incendio.

• Prima di procedere al collegamento o al distacco degli spinotti, verificare che l'alimentazione elettrica dell'amplificatore sia spenta (OFF).

Se si utilizes un equalizzatore grafico per enfatizzare i suoni alto della gamma di frequenze alte, non amentare troppo il volume dell'amplificatore.

Non forzare un amplificatore dotato di bassi a produire volumi di suono alto (la distorsione armonica dell' amplificatore potrebbe augmentare, e gli altoparlanti potrebbero subire danni).

Si prega di maneggiare con cura gli altoparlanti; la griglia di schermo e la cassa esterna posso nodeneggiarsi o rompersi se sottoposte a colpi esterni molto forti.

• Sistemando il video di un computer a tubo catodico (CRT) o un monitor a tubo catodico (CRT) vicinoagli altoparlanti è possibile che si verifichino delle interferenze o delle alterazioni di colore. Se ciò si dovesse verificare, distanziare il monitor dagli altoparlanti.

Installazione

• In caso di difficoltà con questa installatione rivolgete al vosto rivenditore.
• Pioneer non accetta alcuna responsabilità per gli eventuali danni causati da un'installazione non corretta, da un uso non corretto, da modifiche apportate o da distrastri naturali.

VERIFICA DELLE PARTI FORNITE

Cavo dell'altoparlante 2

■Elementi di fissaggio dell'altoparlante Staffe, per il lato destro ed per il lato sinistro. 2

Staffa centrale

Viti di fissaggio dell'altoparlante

(M5·10mm,nero)·9

Istruzione per l'uso

ATTENZIONE:

• Prima di installare gli altoparanti provvedere a fissare lo schermo al plasma sul proprio supporto. Per istruzioni sul montaggio dello schermo sul supporto vedere i Istruzioni per l'uso fornito con il supporto stesso.
  Non esercitare forti pressioni sulla rete a griglia del pannello anteriore degli altoparlanti, e non insere le dità o altri oggetti nel dato anteriore degli altoparlanti. Tali azioni potrebbero causare danni alla rete a griglia oagli altoparlanti stessi.
• Questi altoparlanti possono essere installati esclusivamente sullo schermo al plasma. Installandoli in modo diverso essi si potrebbero danneggiare oppure potrebbero dar luogo a incendi.

INSTALLAZIONE DELLO SCHERMO AL PLASMA

Eseguite l'installazione osservando le istruzioni fornite ai passi da 1 a 5 che seguono.

NOTA:

Prima di procedere con il fissaggio dell'altoparlante installate lo scherno al plasma sul supporto da ravolo PDK-TS12 (o su un'alto supporto di Pioneer per schermi al plasma).

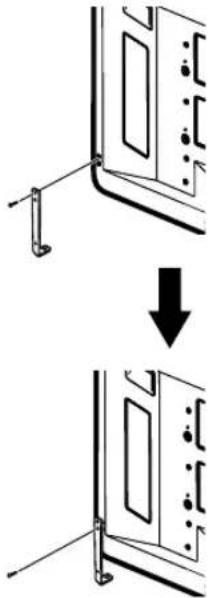

1 Installate sul lato posteriore dello schermo al plasma gli elementi di fissaggio dell'altoparlante.

① Installate nel modo indicate in figura gli elementi di fissaggio destro e sinistro. L'illustrazione che segue alla lato destro dello schermo al plasma. Serrate innanzi tutto le viti superiori e quindi nelle inferiori.

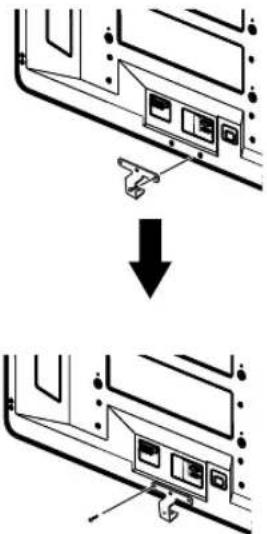

② Installate nel modo individato in figura l'elemento di fissaggio centrale. Serrate innanzi tutto le viti di destra e quando nelle sinistra.

Nota:

In funzione del supporto impiegato potrebbe essere necessario utilizzato un cacciavite corto.

2 Collegate al lato posteriore dello schermo al plasma i cavi dell'altoparlante forniti in dotazione.

Per maggiori informazioni sul collegamento dei cavi dell'altoparlante leggete la pagina che segue (P.21).

3 Collegate all'altoparlante l'altra estremità dei cavi.

Per maggiori informazioni sul collegamento dei cavi dell'altoparlante leggete la pagina che segue (P.21).

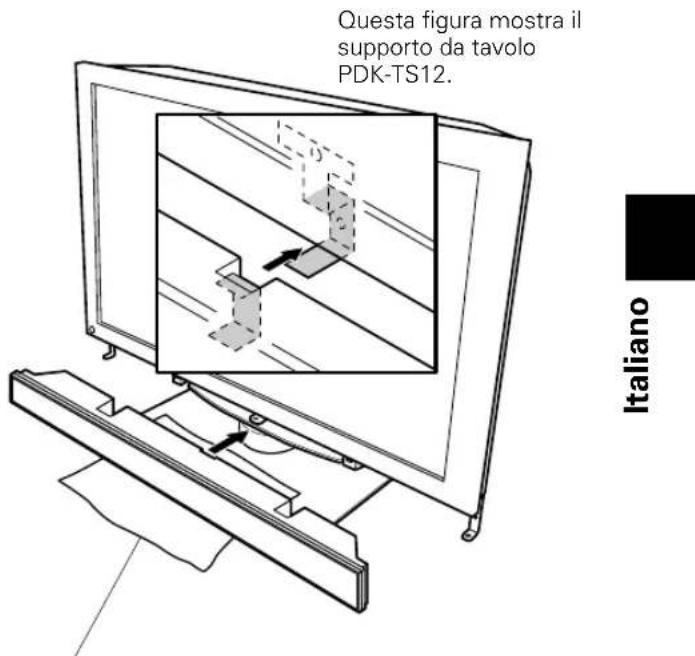

4 Installate l'altoparlante sugli elementi di fissaggio.

Per evitare di danneggiare il supporto proteggetelo con il materiale d'imballaggio originale.

Materiale protettivo d'imballaggio (solo per il supporto da tavolo PDK-TS12)

Per installare l'altoparlante sugli elementi di fissaggio procedete con molta cura.

Installate l'altoparlante sugli elementi di fissaggio.

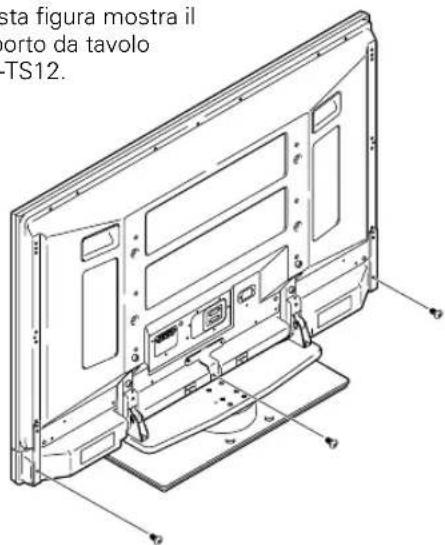

Con le viti fornite in dotazione installate l'altoparlante sugli elementi di fissaggio (in 3 punto).

Questa figura在哪 supporto da tavolo PDK-TS12.

ATTENZIONE

Prima di spostare lo schermo in un altro luogo rimuovete l'altoparlante.

Non afferrate inoltre lo schermo per gli elementi di fissaggio. La mancata osservanza di questa precauzione cui infatti dar luogo a lesioni o al danneggiamento dell'unità.

NOTA:

Per installare l'altoparlante non utilizzate il foro per vite situato sul lato inferiore degli elementi di fissaggio.

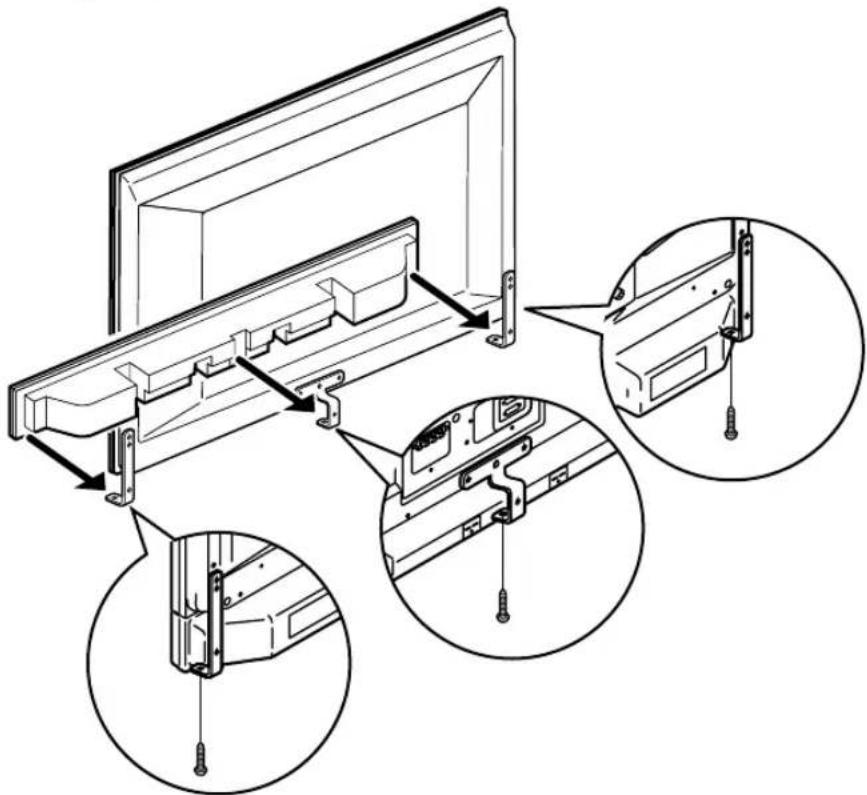

In caso d'installazione sulla unita da parete:

Innanzi tutto installare lo schermo alla parete con solamente gli elementi di fissaggio e i cavi degli altoparlanti collegati allo schermo stesso e quindi installare gli altoparlanti.

① Collegate i cavi dell'altoparlante ai corrispondenti terminali.

② Applicate l'altoparlante agli elementi di fissaggio e serrate bene dal basso le viti fornite in dotazione (in 3 puntI).

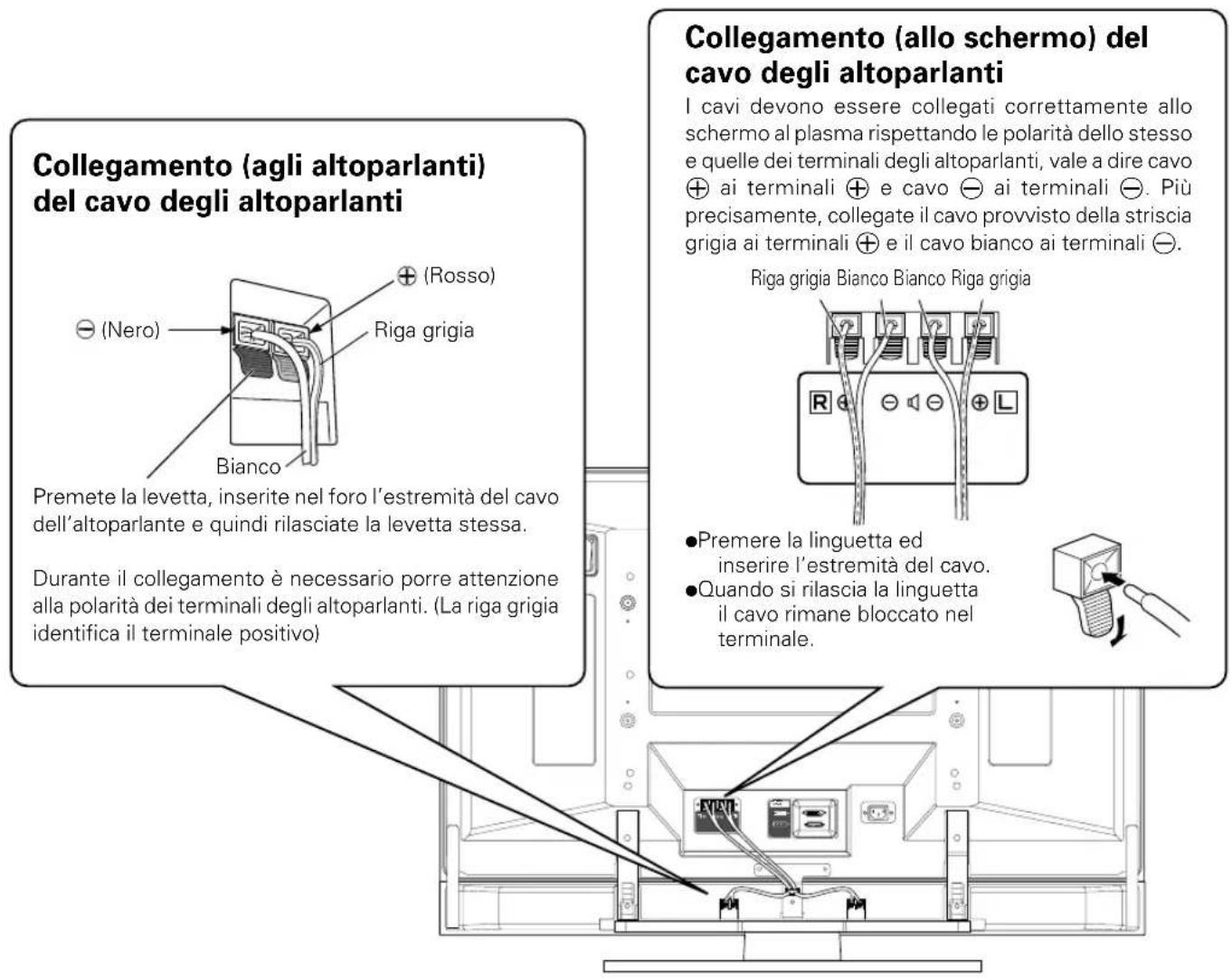

COLLEGAMENTO ALLO SCHERMO AL PLASMA COLLEGAMENTO DEGLI ALTOPARLANTI

Aventimento

Se si inserisce il cavo degli altoparlanti troppo a fondo, al punto che la parte isolata del cavo venga aicontato dei terminali, non si ottiene alcun suono.

PERCORSO DEI CAVI

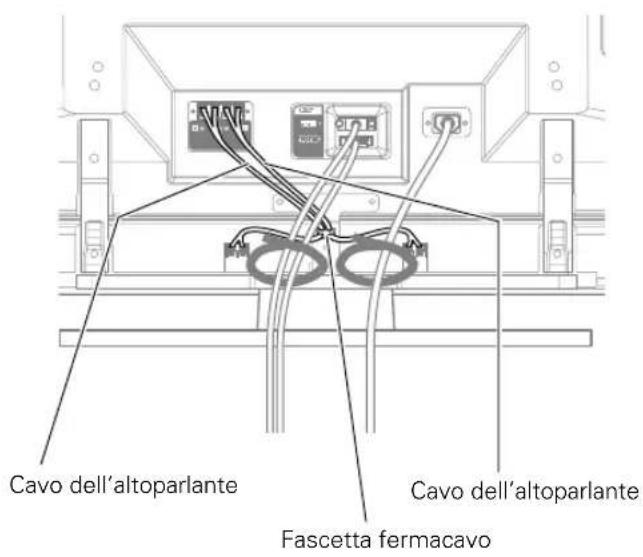

Lo schermo al plasma è provvisto di fascette fermacavo. Utilizzatele secondo necessità per raggruppare tra loro i cavi dell'altoparlante.

Lato posteriore dello schermo

MANUTENZIONE DELLA CASSA ESTERNA

• Per togliere sporco e polvere utilizzato un panno per lucidare o un normale panno asciutto.
• Se la cassa esterna è molto sporca, pulirla con un panno morbido bagnato con acqua e detergente, quando passare di nuovo un panno asciutto. Non utilizzato cera per mobili o detersivi. Potrebbero danneggiare la superficie della cassa esterna.
  Non usare mai diluenti, benzina, insetticidi spray e altri prodotti chimici sulla cassa esterna o nelle vicinanze. Questi prodotti sono corrosivi.
• In caso di uso di panni chimici, leggere attendamente le avvertenze per il loro uso.

DATI TECHNICI

Cassa esterna : Tipo Bass-reflex

Altoparlanti utilizzati (sistema a due vie) :

Altoparlante per toni bassi .A cono,4,8 13 cm

Altoparlante per toni alto.. A semi-cupola, 2,5 cm

Impedenza nominale 8Ω

Gamma di frequenze Da 70 a 30.000 Hz

Sensibilità (1w, 1m) 81 dB

Ingresso tollerabile: Ingresso massimo 13 W

Ingresso nominale 4W

Frequenza di transizione 3 kHz

Dimensioni esterne 1076 (L) - 83 (A) - 92 (P) mm

Peso 2,7 kg

Parti accessory (per 2 altoparlanti) Cavo dell'altoparlante 2 Staffe

Laterali 2

Centrale·1

Viti (M5× 10)· 9

Istruzioni per I'uso 1

NOTA:

I dati tecnici e il design sono soggetti a variazioni alla preavviso, a seguito di ulteriori miglioramenti del prodotto.

AVVERTENZA IMPORTANTE - SCrivete QUI SOTTO IL NUMERO DI MODELLO E DI SERIALI DI QUESTO APPARECCHIO. I NUMERI SI TROVANO SUL RETRO.

MODELLO N.
SERIE N.

CONSERVATE QUESTI NUMERI PER L'USO FUTURO.

Se si vuole eliminare quello prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un systema di raccolta differenziata in conformità alle leggi che richiedono apposti trattamenti, recupero e riciclio.

I privati cattadini dei venticinque paesi membri dell'UE, di Svizzera e Norvegia, possono restituire nella alcun costing i loro prodotti elettronici usati ad apposti servizi di raccolta o a un rivenditore (se si desidera acquistare uno simile).

Per i paesi non citati qui sopra, si prega di prendere contatto con le autorità locali per il corretto metodo di smaltimento.

In quost mo, si e sicuri che il proprio prodotto eliminato subir it tratamento, il recupero e il riciclo neessari per prevenire gli effetti potenzialmente negativi sull'ambiente e sulla vita dell'uomo.

Pubblicato da Pioneer Corporation.

Tutti diritti riservati.
