用户手册 PDPS63 PIONEER
在使用該揚聲器系統之前，請通讀操作手冊，以獲知如何使本揚聲器系統發揮最佳性能。閱讀完畢後，請將其妥善保管以備H後參考。
注意
關於兼容性
本產品專門設計適用於先鋒平面電視。有關相容性的詳情，請就近諮詢先鋒授權經銷商或服務中心。
關於安裝與固定
請勿以握住揚聲器或揚聲器固定裝置來移動平面電視，否則可能會導致人身傷害或固定裝置損壞。若要移動平面電視，請以握住電視頂部及其把手的方式搬動。
- 揉聲器很寬闊，只由一個人安裝，可能會變得很不穩定。這可能會導致人員受傷或產品損壞。因此，必須由兩個人來進行裝配與安裝。
·安裝揚聲器時，請勿使用附送螺絲以外的螺絲，否則揚聲器可能會從本機脫開，甚至於掉落。
·安裝揚聲器時，請將螺絲擋緊。
·常揚聲器受到外部的影響時，請充分注意揚聲器的處理，以免損壞護網和音箱。 - 在揚聲器附近放置 CRT 電腦屏幕或 CRT 監視器可能會導致干擾或色彩失真。如果出現這種情況，請使監視器遠離揚聲器。
關於輸入端子
為防止因輸入過載而導致揚聲器系統損壞，請務必遵循以下注意事項：
·請勿將揚聲器用於指定的平面電視之外的設備。否則可能導致損壞或火災。
- 改變連接或安裝方法時，務必先將連接設備的電源關掉，並將電線插頭從牆壁上的插座中拔出。
·使用音調控制功能來增強高音時，請勿將放大器音量開得太大。
檢查配件
- 揭聲器連接線×2
- 揭聲器固定裝置（側邊）
- 揇聲器固定裝置（中央）
- 握聲器固定螺絲 (M5 × 10 ~mm : 黑色) × 9
操作手册
安装
如果安裝遇到困難，請與經銷商聯絡。
-對於因安裝不當、使用不當、更改或自然災害引起的損害，先鋒概不負責。

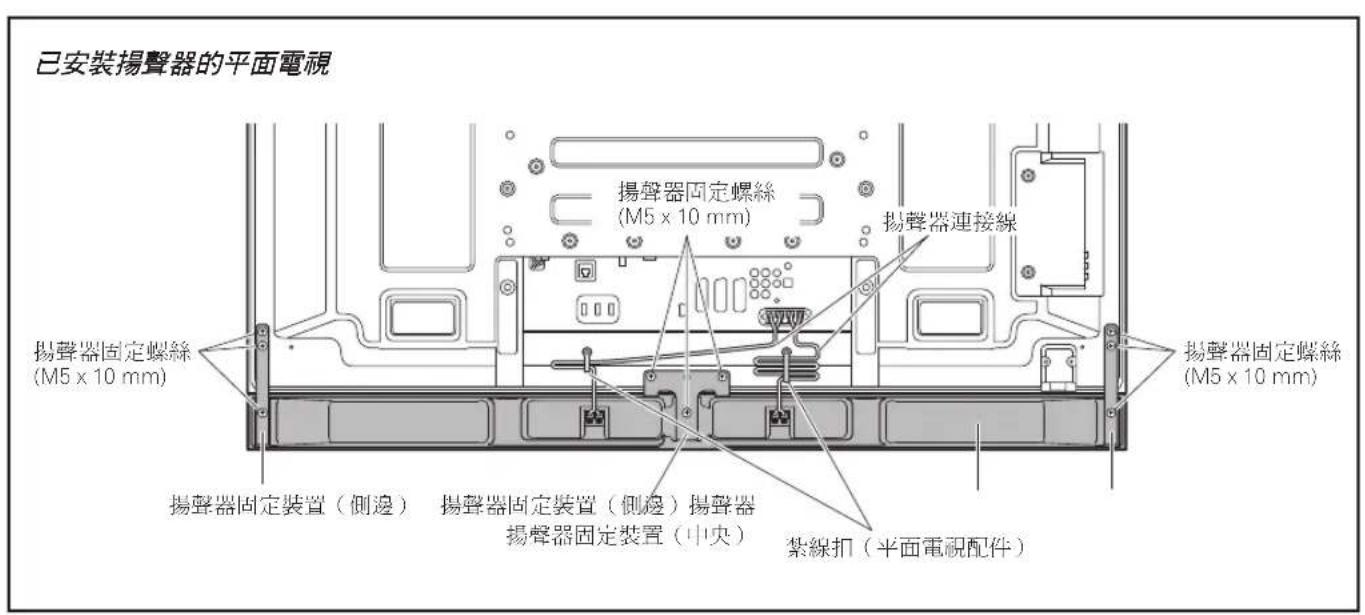

平面電視配備
使用桌上支架時：
備註：
安装扬聲器前，請先安裝平面電視PDK-TS33系列桌上支架（或其他先鋒平面電視支架）。

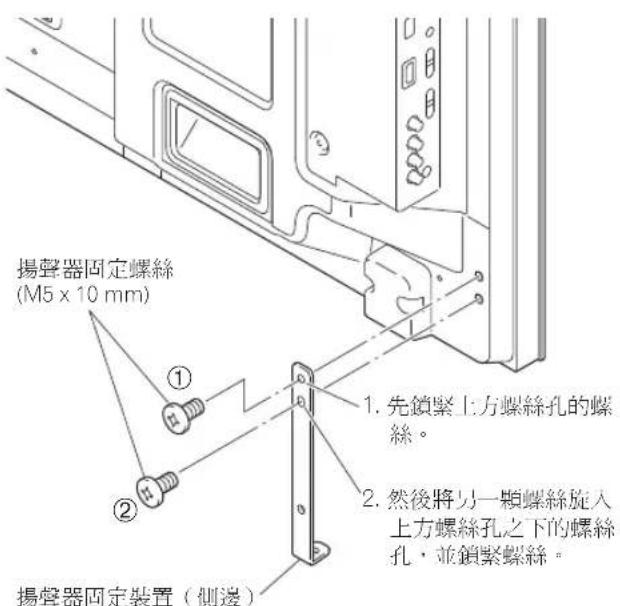

1. 將揚聲器固定裝置安裝到平面電視後方。
- 使用隨附的螺絲，將左、右側固定裝置安裝到平面電視後面板底部的左右側。
（圖例所示者為左側固定裝置之安裝。右側固定裝置之安裝所需步驟亦相同。）

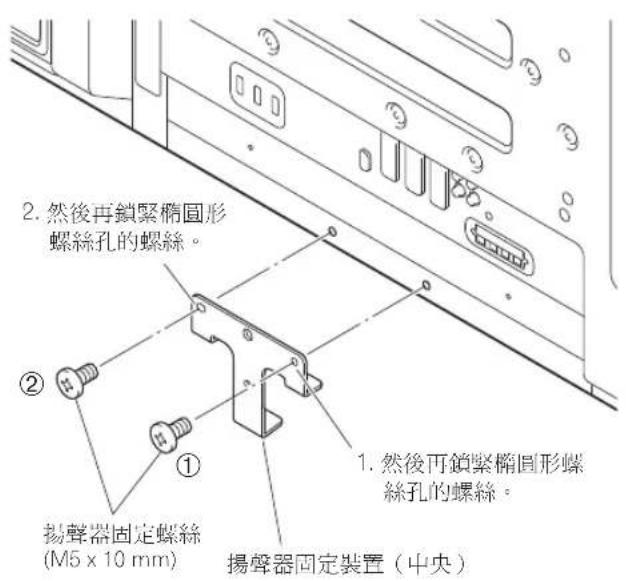

- 使用隨附的兩顆螺絲，將中央固定裝置安裝到平面電視後面板底部中央。

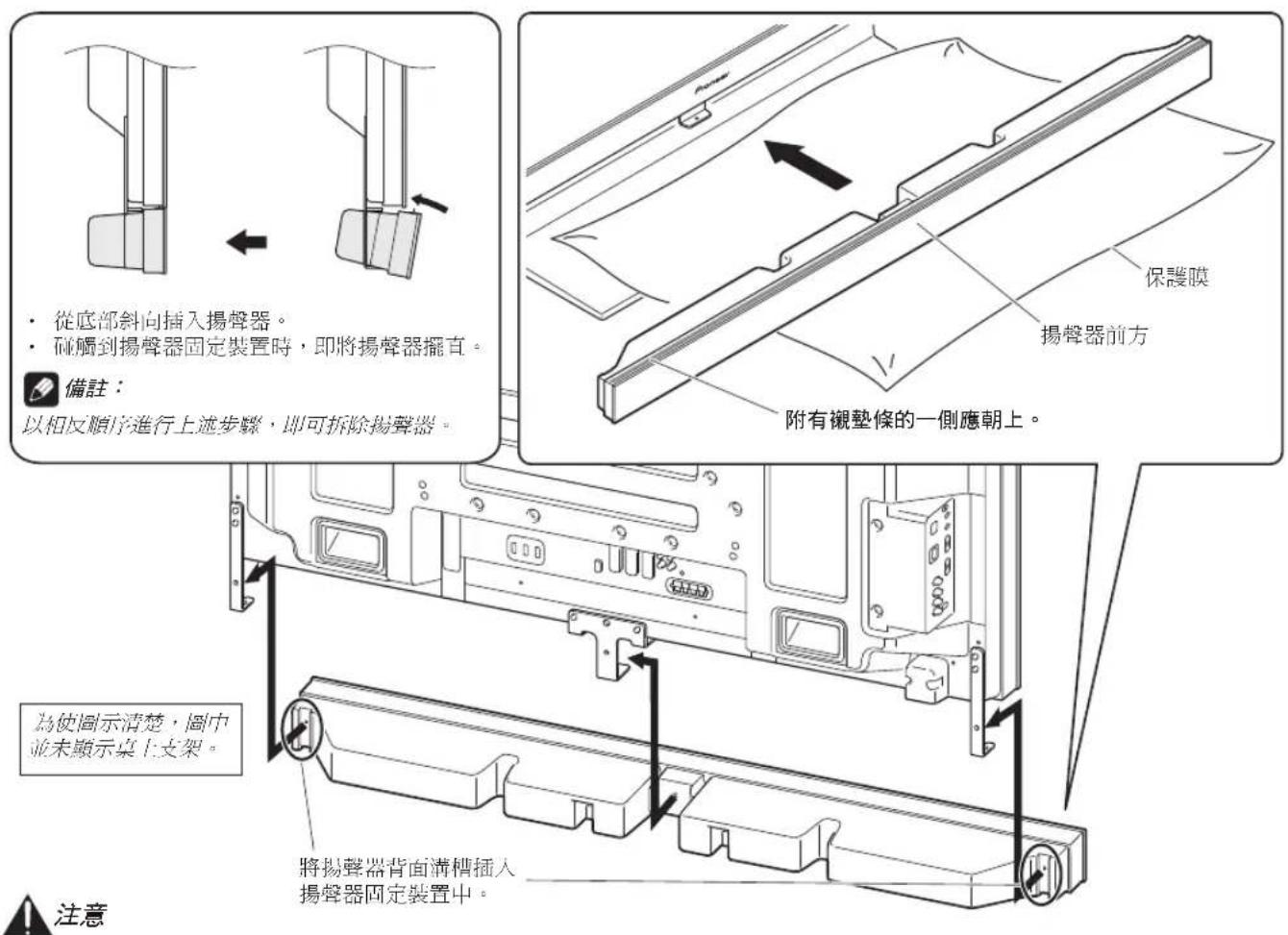

2. 以正確方向將揚聲器安裝到固定裝置上。
·切勿裝反揚聲器。
- 避免揚聲器及桌上支架互相碰撞而受損，在確認位置時，請先將揚聲器安裝在固定裝置上。因為您很可能碰撲到桌上支架，請使用包覆揚聲器的保護膜來隔開揚聲器與支架。
·常揚聲器固定裝置無法與揚聲器後方滿槽吻合時，請調整揚聲器固定裝置的角度。

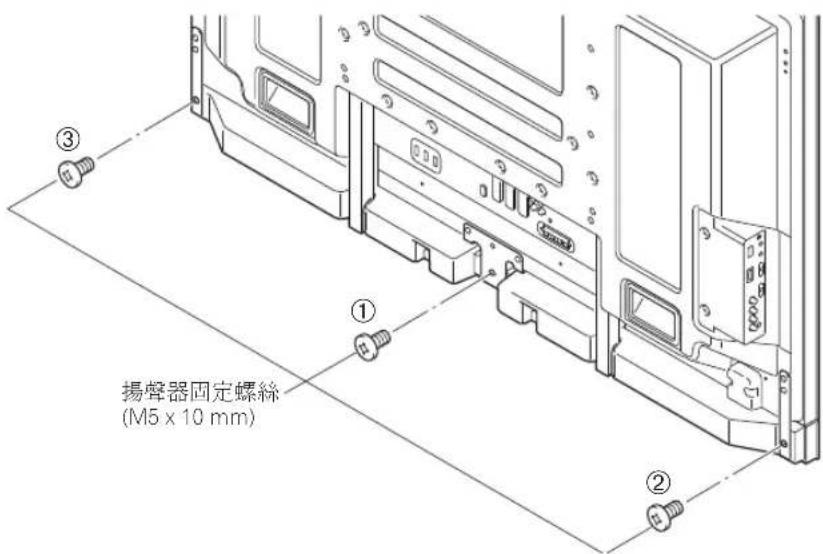

3.使用隨附的螺絲從背後鎖緊（三個位置）。
依照圖中所示的 ① 、 ② 、 ③ 順序鎖緊三顆螺絲。
注意
移動平面電視時請勿持握固定裝置，否則將可能導致人身傷害或使平面電視受損。
揚聲器固定裝置底部表面的螺絲孔，僅適用於平面電視的墊掛裝置。以支架安裝平面電視時，將不需用到。
備註：
若在揚聲器安裝後，需要調整揚聲器的垂直或水平位置，請先旋鬆揚聲器固定螺絲，再行調整至適當位置，然後鎖緊螺絲。
4. 將隨附的揚聲器連接線接至揚聲器上。
·請正確地依照揚聲器端了的極性來接上連接線， 連接線（灰色）應接到 端子（紅色）， 連接線（黑色）應接到 端子（黑色）。

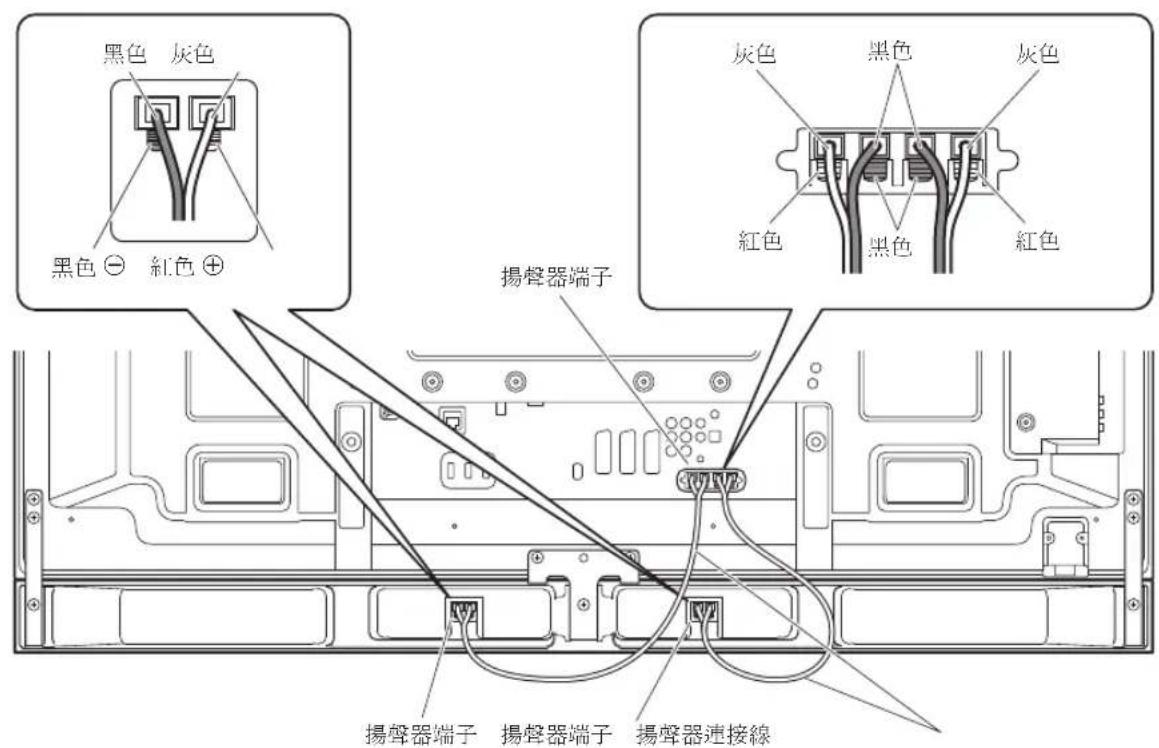

5. 將揚聲器連接線的另一端連接至平面電視的後方。
請正確依照平面電視揚聲器端子的極性接上連接線，例如連接線（灰色）應接到 端子（紅色）；連接線（黑色）應接到 端子（黑色）。
為使圓小清楚，圓中並未顯示桌上支架。
備註：
- 拉動拉柄，插入連接線。
·當您鬆開拉柄時，拉柄會自動夾住揚聲器連接線。
注意
·在變更配線或擺設方法前，請務必關閉連線的裝置，並從插座上拔除電源線。
- 如果您將揚聲器連接線插入過深，因而使絕緣部碰到揚聲器端子，反而可能導致無音效。插入連接線時，請保持看得到銅線的深度。
- 在連線後，請輕拉連接線，檢查揚聲器連接線是否牢固地連接到端子處。如果連接過鬆，將可能導致音效接收不穩定或出現雜音。
- 若因引線外露致使 與 連接線短路,將可能造成平面電視的嚴重負載,導致操作中斷或故障。
- 揚聲器連接線若未依正確極性插入平面電視左、右端子時，將可能導致立體聲音訊強度不足，造成重低音品質不佳，或音效不穩。
·細黎連接線時，請勿用力拉扯。

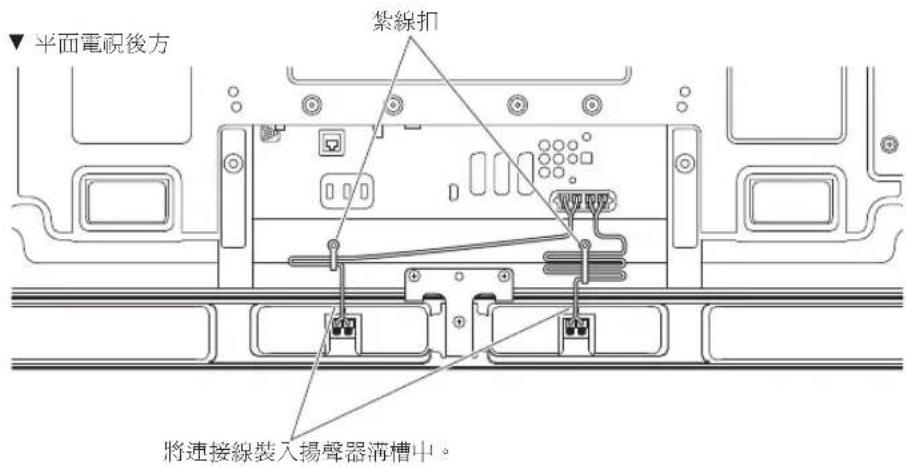

6. 將連接線裝入揚聲器溝槽中。

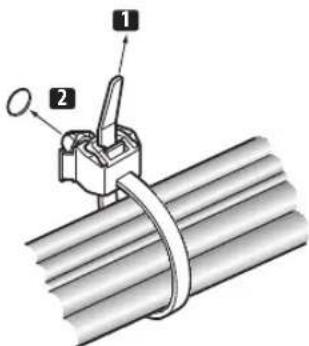

7. 結滌連接線。
請透過下列步驟安裝縫線扣。
1）將壓條穿過固定座，並細縈於扎線扎的連接線。
2）扣上扎線扣，然後將扎線扣裝至平面電視背面的正確洞孔中。
3) 拉緊壓條以固定。
4) 確認扎線扣是否確實安裝在面板上。
備註：
整理或網紜連接線時，請勿過度擠壓連接線。
若要解開壓條，請鬆開卡筈。
若要取下扎線扣，請壓住固定片，然後從孔巾拉出。
備註：
扎線扣材質可能隨時間經過而變質，解開後可能造成損壞且無法重新使用。
使用壁掛裝置時：
備註：
請先把平面電視放在軟墊之類的物品上，再進行安裝揚聲器固定裝置。
- 將揚聲器固定裝置安裝於平面電視後方（請參閱第45頁的步驟1）。
-
將隨附的揚聲器連接線接至平面電視後方（請參閱第47頁的步驟5）。
-
將其他連接線及電源線接至平面電視。
-
把平面電視放置在壁掛裝置的固定裝置上。
·詳情請參閱壁掛裝置所隨附的操作手冊。
安装或連接線路時，請注意揚聲器固定裝置。該裝置可能導致人員受傷。
- 將揚聲器連接線的另一端接上揚聲器（請參閱第 47 頁的步驟 4）。
此步驟需要雙人來執行。
-

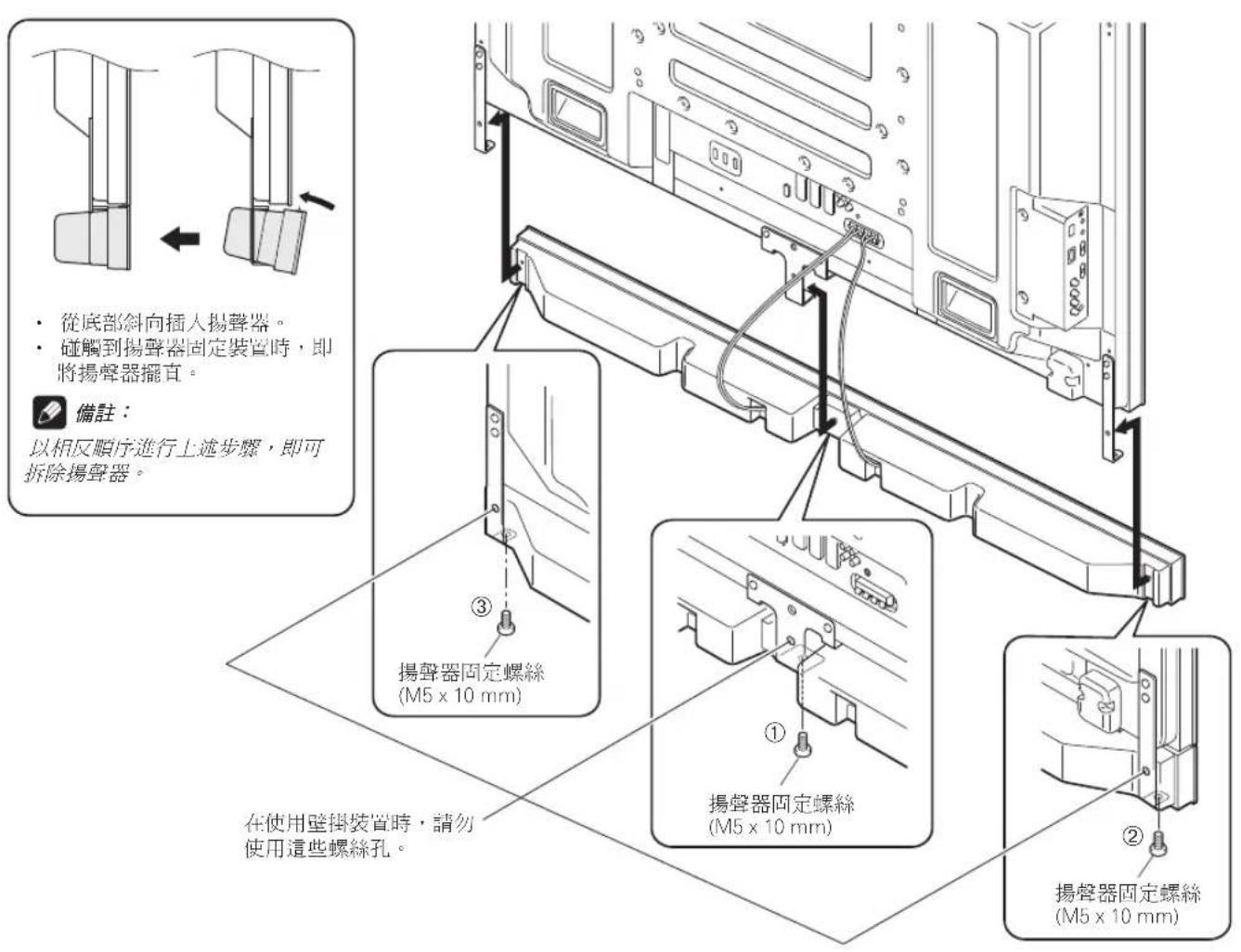

以正確方向將揚聲器安裝到固定裝置上。
-
切勿裝反揚聲器。
6. 使用隨附的螺絲從下方鎖緊（三個位置）。
·依照圖中所示的 ① 、 ② 、 ③ 順序鎖緊三顆螺絲（請參閱第49頁）。
揚聲器固定裝置後方表面的螺絲孔，僅適用於桌上支架；將不使用於牆壁上安裝平面電視。
備註：
若在揚聲器安裝後，需要調整揚聲器的水平位置，請先旋鬆揚聲器固定螺絲，再行調整至適當位置，然後鎮聚螺絲。
7. 細染連接線（請參閱第48頁的步驟7）。
機殼維護
- 使用抛光布或乾布來擦拭灰塵和污垢。
·常機殼很髒時，用軟布蘸取經水稀釋後的清潔劑進行擦拭，然後再用乾布擦淨。請勿使用家具蠟或清潔劑。否則會損壞機殼表面。
·切勿對機殼或在機殼附近使用稀釋劑，苯，殺蟲劑以及其它化學製品，因為它們會腐蝕本機表面。 - 當使用含化學製品的拭布時，請仔細閱讀該拭布的注意事項。
規格
機殼 低音反射型所用揚聲器（兩路系統）：
頻率範圍 60Hz到30000Hz靈敏度（1m,1W） .80dB
容許輸入功率：最大輸入功率 18W
額定輸入功率 6W
交叉频率 3kHz外形尺寸
附件 揭聲器連接線 × 2
扬聲器固定裝置
侧邊 × 2
中央 × 1
......揚聲器固定螺絲 (M5× 10mm)× 9
操作手册 × 1
注意：
因產品改進，規格和設計若有變更，恕不另行通知。
重要警示一將位於設備下方的型號和序號記錄下來，數字在背面。
型號
序號
保留這些號碼以備不時之需。
日本先锋公司出版。
版權2008日本先鋒公司。版權所有。
