Type de produit	Enceinte
Marque	Pioneer
Modèle	PDPS63
Type d’enceinte	Bass-reflex
Haut-parleurs	Double voie : grave 4,8 cm × 13 cm (cône), aigu 2,5 cm (semi-dôme)
Impédance	6 Ω
Plage de fréquences	60 Hz – 30 000 Hz
Sensibilité	80 dB (1 m, 1 W)
Puissance admissible max	18 W
Puissance nominale	6 W
Fréquence de recouvrement	3 kHz
Poids (enceinte seule)	2,8 kg
Poids (avec accessoires)	3,2 kg
Accessoires fournis	2 câbles d’enceinte, supports latéraux ×2, support central ×1, 9 vis de montage (M5×10 mm), mode d’emploi
Utilisation prévue	Exclusivement avec téléviseur à écran plat Pioneer
Entretien et nettoyage	Chiffon doux sec ; si salissures, chiffon imbibé d’eau diluée avec un détergent doux, puis sécher
Précautions de sécurité	Ne pas utiliser de cire, diluant, benzine ou insecticides ; installation à deux personnes ; serrer les vis fournies
Compatibilité	Conçu pour téléviseur écran plat Pioneer (pied de table PDK-TS33 ou installation murale)

FOIRE AUX QUESTIONS - PDPS63 PIONEER

Comment installer l'enceinte PDPS63 sur mon téléviseur Pioneer ?

Fixez d'abord les supports latéraux et central à l'arrière du téléviseur à l'aide des vis fournies (M5×10 mm). Glissez ensuite l'enceinte dans les supports en respectant le sens, puis immobilisez-la avec trois vis par l'arrière ou par le dessous selon le type d'installation (pied ou mural). Serrez les vis dans l'ordre indiqué (①, ②, ③).

Comment brancher les câbles d'enceinte ?

Branchez les câbles fournis en respectant la polarité : fil gris sur borne rouge, fil noir sur borne noire. Insérez l'extrémité dénudée dans le levier de la borne, puis relâchez. Vérifiez que le fil de cuivre est visible et que le câble est bien maintenu en tirant légèrement.

Que faire si aucun son ne sort de l'enceinte ?

Vérifiez que les câbles d'enceinte sont correctement branchés sur les bornes du téléviseur et de l'enceinte, avec la bonne polarité. Assurez-vous que l'isolant n'empêche pas le contact et que le fil de cuivre est visible. Vérifiez également que le volume du téléviseur n'est pas coupé ou trop faible.

Puis-je utiliser cette enceinte avec un autre appareil que le téléviseur Pioneer ?

Non, cette enceinte est conçue exclusivement pour une utilisation avec un téléviseur à écran plat Pioneer. Un branchement sur un autre appareil pourrait endommager l'enceinte ou provoquer un incendie.

Comment nettoyer l'enceinte PDPS63 ?

Utilisez un chiffon doux (polaire ou sec) pour dépoussiérer. En cas de salissures, imbibez un chiffon doux d'eau mélangée à un détergent doux, essuyez, puis passez un chiffon sec. N'utilisez jamais de cire, diluant, benzine, insecticides ou produits chimiques.

Puis-je installer l'enceinte au mur ?

Oui, l'enceinte peut être installée avec une unité d'installation murale (non fournie). Suivez les étapes spécifiques dans le mode d'emploi : couchez le téléviseur face avant sur un tissu, fixez les supports, branchez les câbles, puis installez l'enceinte et serrez les vis par le dessous. L'opération doit être effectuée à deux.

Quels sont les précautions à prendre lors de l'installation ?

Ne déplacez jamais le téléviseur en tenant l'enceinte ou les supports. Installez l'enceinte à deux personnes pour éviter qu'elle ne bascule. Utilisez uniquement les vis fournies et serrez-les à fond. Évitez les chocs sur l'enceinte.

Quelle est la polarité correcte pour le branchement des câbles ?

Respectez la polarité : le fil gris doit être branché sur la borne rouge (positive) et le fil noir sur la borne noire (négative), à la fois sur l'enceinte et sur le téléviseur. Une inversion de polarité dégrade l'effet stéréo et la qualité des basses.

Que faire si l'enceinte ne tient pas dans les supports ?

Ajustez l'angle des supports si nécessaire pour qu'ils s'insèrent dans les fentes au dos de l'enceinte. Vérifiez que les supports sont correctement fixés au téléviseur avant de glisser l'enceinte.

Comment retirer les câbles après installation ?

Pour retirer un câble d'une borne, appuyez sur le levier pour libérer le fil. Pour retirer les colliers de câbles, poussez les leviers du collier pour les dégager du trou. Notez que les colliers peuvent se détériorer après un usage prolongé.

MODE D'EMPLOI PDPS63 PIONEER

Merci pour votre achat de cet apparéil Pioneer.
Veuillez lui attentionivement la totalité de ce mode d'emploi avant d'utiliser vos enceintes acoustiques de façon à pouvoir en tirer le meilleur profit. ÀpRES lecture complète du livre d'instructions de fonctionnement, le ranger dans un endroit sur afin de pouvoir vous y reporter facilement en cas de besoin lors de l'utilisation des l'enceintes acoustiques.

ATTENTION

A propos de la compatibilité

Ce produit a ete concu exclusivement en vue d'une utilisation avec le televiseur a ecran plat Pioneer. Pour de plus amples informations sur la compatibilite, veuillez vous adresser au distributeur ou au centre de service Pioneer agreé le plus proche.

A propos de l'installation et des réglages

• Ne déplacez pas le téléviseur à écran plat en le tenant par l'enceinte ou les supports de l'enceinte. Vous risqueriez de vous blesser ou d'endommager les supports. Pour déplacer le téléviseur, tenez-le par le haut et par les poignées.

• Les enceintes sont larges et elles risquent d'être déstabilisées si elles sont installées par une seule personne, ce qui peut entraîner des blessures ou des dégats à l'appareil. Par conséquent, il est conseilé d'agir à deux pour assembler et installer les éléments.
• À l'installation des enceintes, utilisez uniquement les vis fournies, car d'autres poursaient se détacher de l'unité principale et entraîner la chute des enceintes.
• A l'installation des enceintes, serrez les vis à fond.
• Manipuler les enceintes avec suffisamment de soin, car autrement, l'enjolivre frontal et le coffret risqueraient d'être endommages ou hors d'utilage en les soumettant à des chocs externes exagérés.
• La présence d'un écran d'ordinateur ou d'un moniteur à tube cathodique pres des enceintes peut provoquer des interférences et une distorsion des couleurs. Si c'est le cas, éloignez l'écran par rapport aux enceintes.

A propos de I'entree des signaux

• Afin d'éviter d'endommager les enceintes acoustiques, suite à une surcharge à l'entrée, veuillage observer les précautions suivantes:
• Ne raccordez pas cette enceinte à un apparéil autre que le téléviseur à écran plat spécifique. Faute de quoi, des dégats, voire un incendie pourraient en résultat.
• Prenez soit demettre hors tension les appareils raccordes et de débrancher le cordon d'alimentation au niveau de la prise secteur avant de changer les connexions ou la methode d'installation.
• Si vous utilisez une fonction de contrôle des tonalités pour accentuer fortement les aigus, n'élevez pas excessivement le volume sonore.

VÉRIFICATION DES ACCESSOIRES

Cables de I'enceinte × 2

Supports de l'enceinte (laterales)

Support de l'enceinte (Centre)

• Vis de montage de l'enceinte (M5 × 10 mm : Noir) × 9

Mode d'emploi

Installation

• En cas de difficultés, veuilles consulter votre revendeur.
• Pioneer ne saurait etre tenu responsable d'aucun dommage resultant d'une installation ou d'une utilisation incorrecte de ce produit, de sa modification ou encore de catastrophes naturelles.

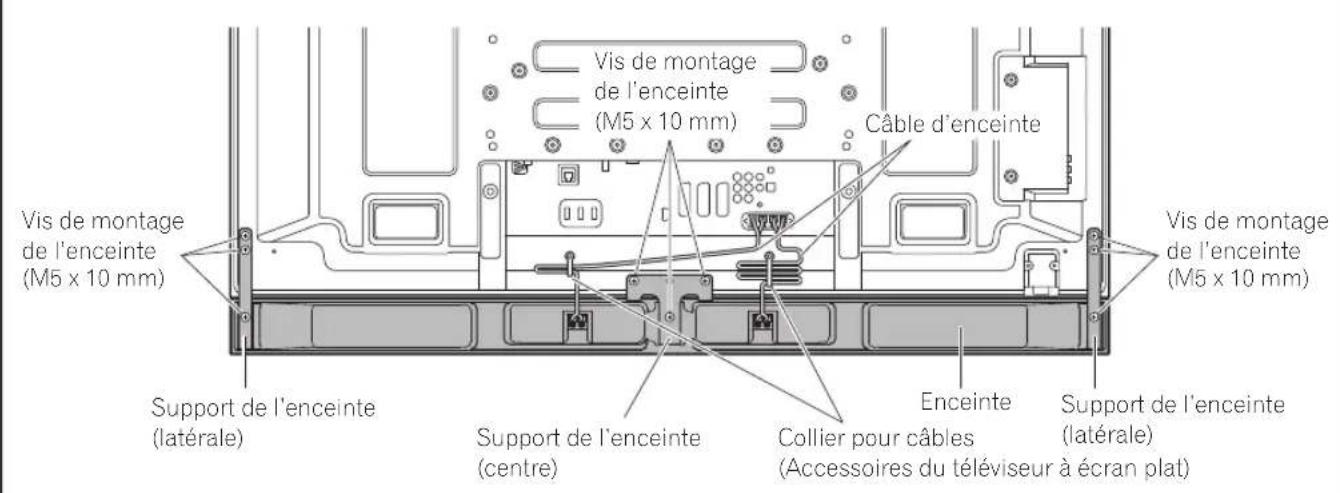

INSTALLATION SUR LE TÉLEVISEUR À ÉCRAN PLAT

Téléviseur à écran plat avec enceinte installée

Si vous utilisez un pied de table :

REMARQUE:

Avant de poser l'enceinte, fixez le pied de table série PDK-TS33 (ou un autre pied de table de téléviseur à écran plat Pioneer) au téléviseur à écran plat.

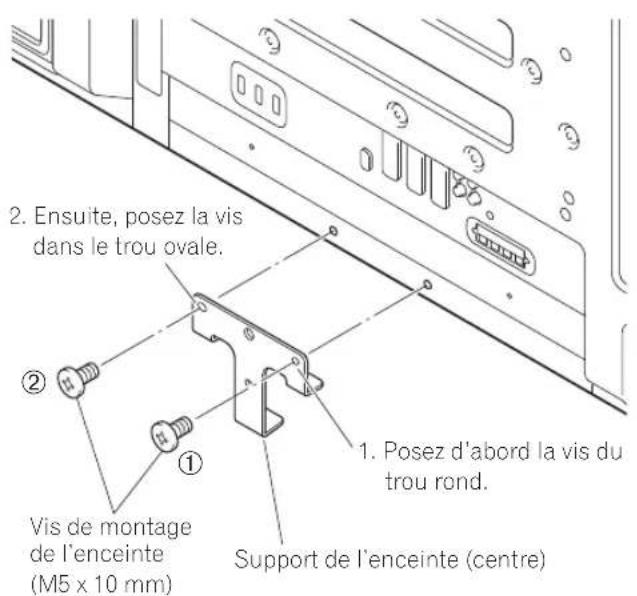

1. Posez les supports de l'enceinte à l'arrête du téléviseur à écran plat.

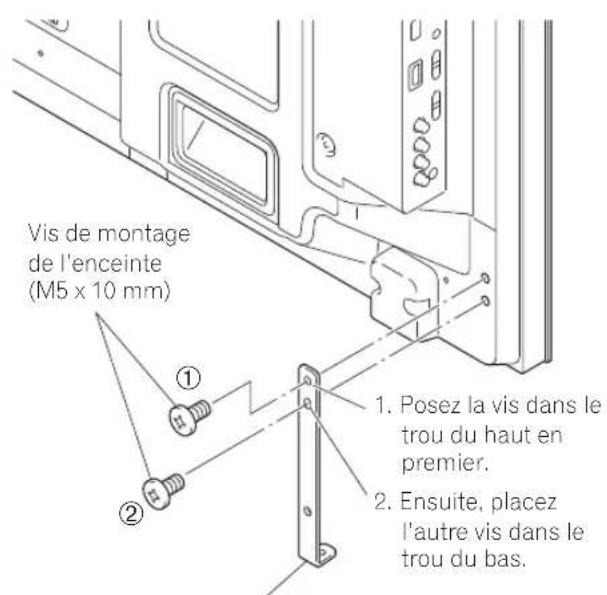

• Installé les supports gauche et droit respectivement en bas à gauche et à droit du panneau arrière du téléviseur à écran plat à l'aide des vis fournies.

Support de l'enceinte (lateralie) (le schema indique la fixation du support du cote gauche. Procedez de la meme facon pour poser le support du cote croit.)

• Installé le support centrale au centre en bas du panneau arrêté du télévisur à écran plat à l'aide des deux vis fournies.

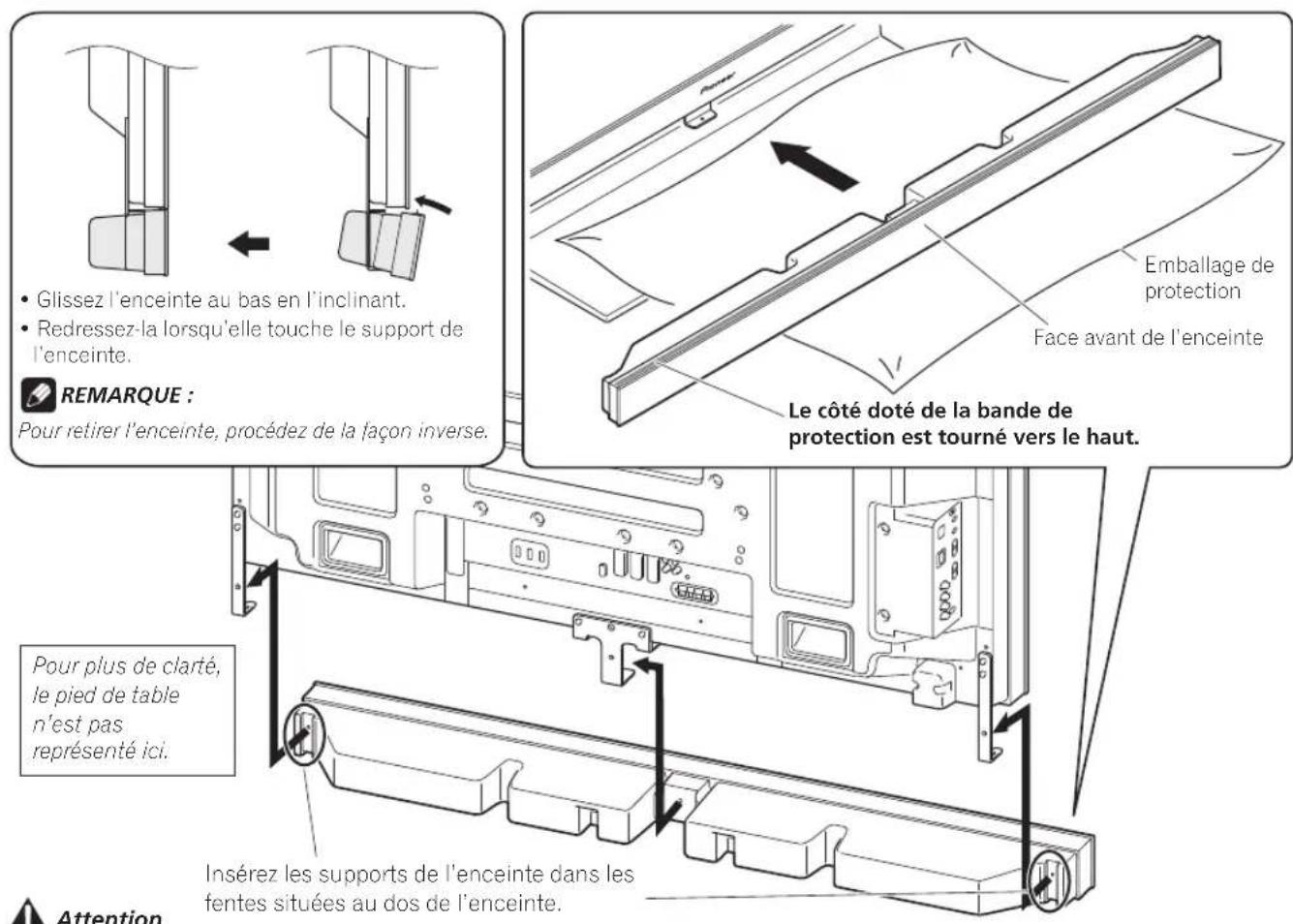

2. Glissez l'enceinte dans les supports dans le bon sens.

Veillez a ne pas poser I'enceinte a I'envers.

Attention

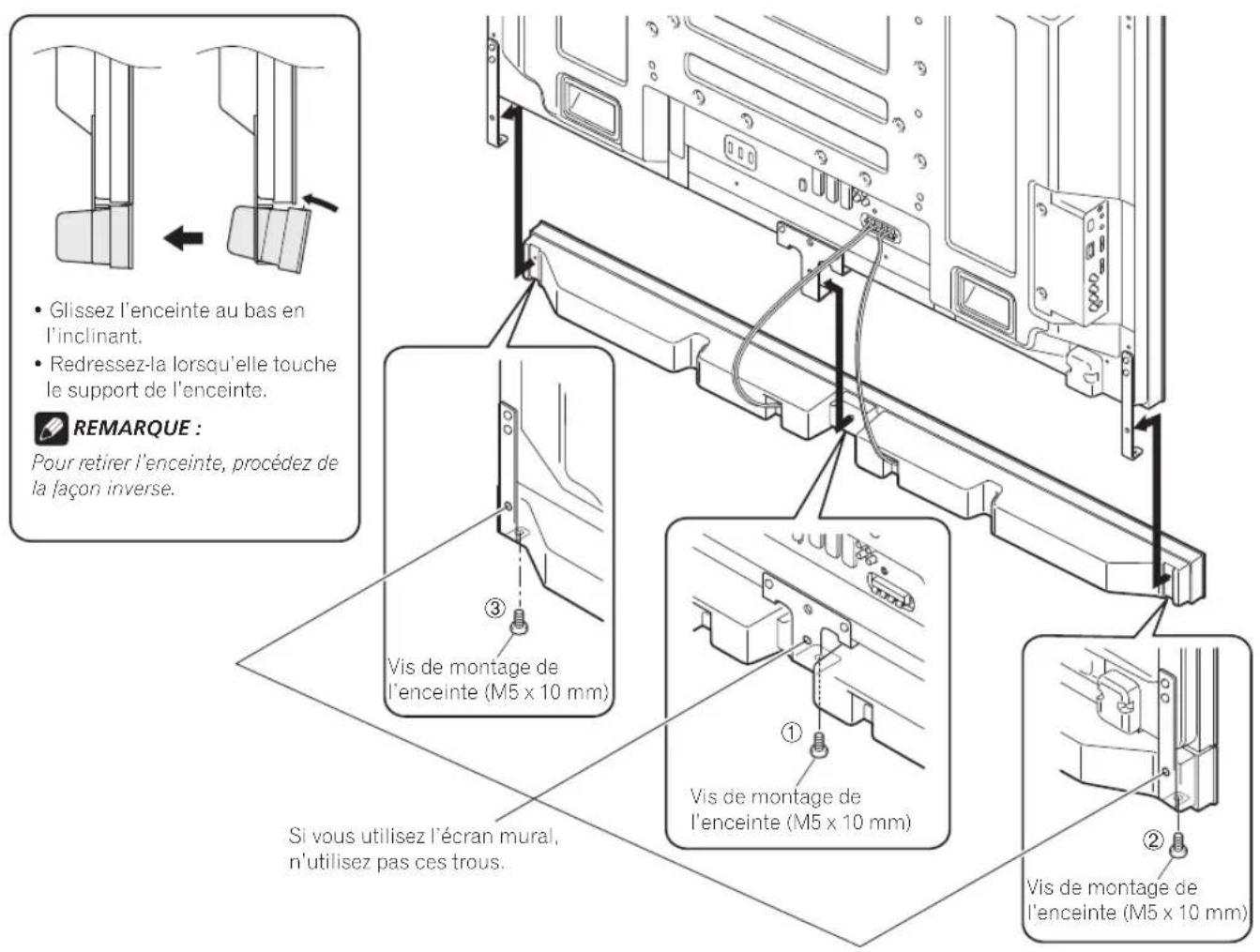

Pour eviter d'endommager l'enceinte et/ou empêcher les chocs avec le pied de table, vérifie l'endetroit ou les plaques se trouvent avant demettre l'enceinte en place. Pour eviter de faire des chocs sur le pied, placez entre l'enceinte et le pied l'emballage de protection dans lequel I'enceinte etait emballée.
Si les supports de I'enceinte ne rentrent pas dans les fentes situées au dos de l'enceinte, ajustez l'angle des supports de I'enceinte.

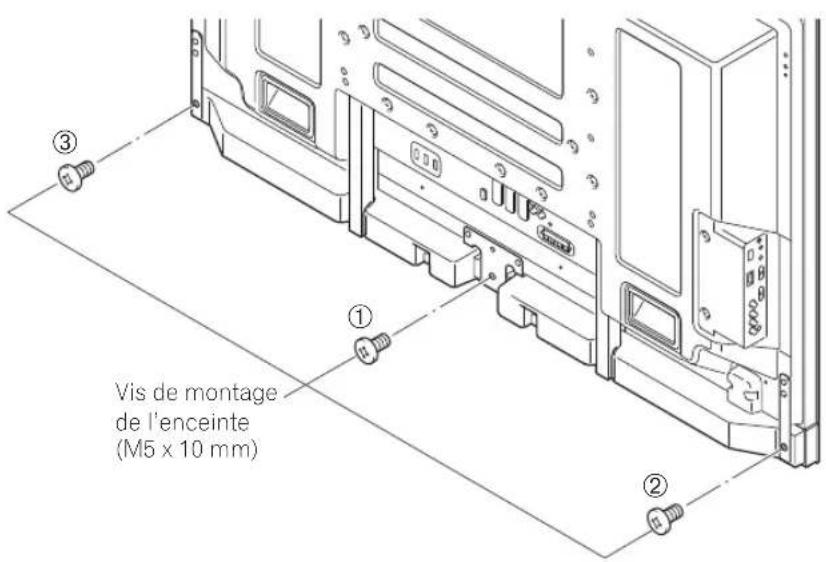

3. Immobilisez l'enceinte par l'arriere à l'aide des vis fournies (trois vis).

• Serrez les trois vis dans l'ordre ①, ②, ③ indiqué sur le schéma.

ATTENTION

Ne déplacez pas le téléviseur à écran plat en le tenant par les support de l'enceinte. Vous risqueries de vous blesser ou d'endommager le téléviseur à écran plat.

Le trou de vis situé au bas du support de l'enceinte est utilisé lorsque le téléviseur à écran plat est installé au mur. Il n'est pas utilisé en cas d'installation avec le pied.

REMARQUE:

Si, après avoir installé l'enceinte, sa position doit être ajustée horizontally ou verticalement, desserrez les vis, repositionné z'enceinte puis reisserrez les vis dans la position souhaïée.

4. Branchez les cables d'enceinte fournis sur l'enceinte.

• Branchez les câbles correctement en respectant la polarité des bornes d'enceintes, c'est à dire le cable (gris) sur les bornes (rouge) et le cable (noir) sur les bornes (noir).

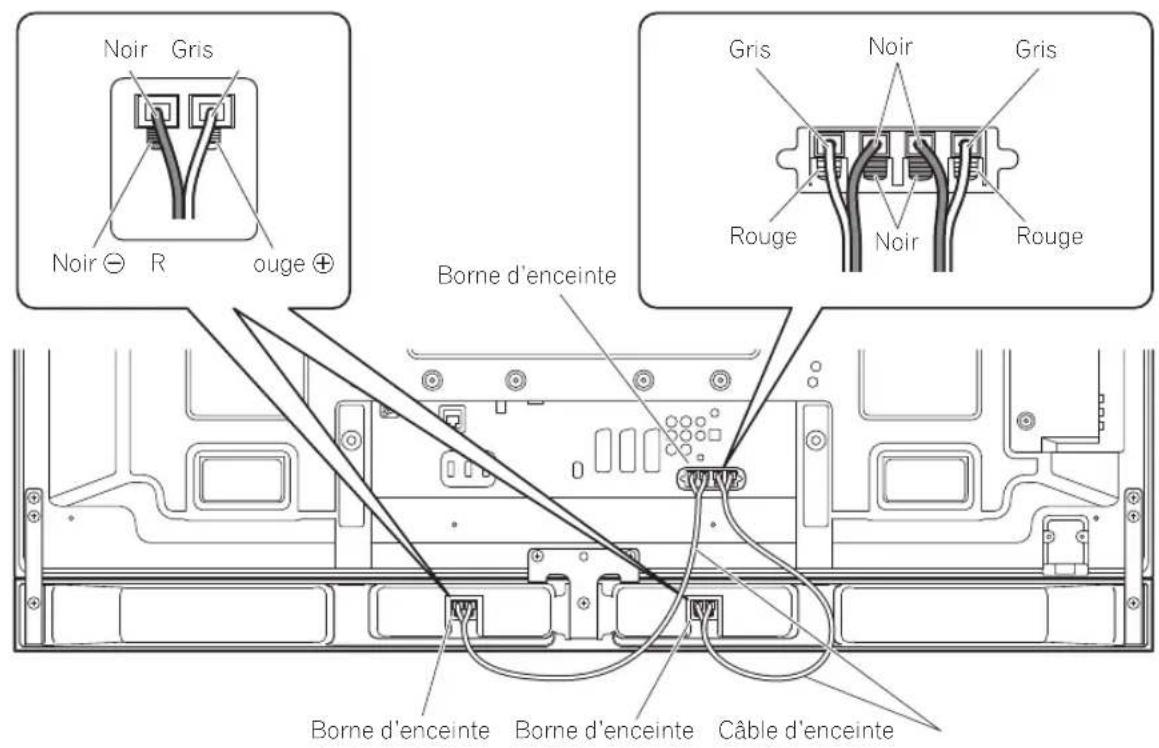

5. Branchez l'autre extrémité des cables d'enceinte à l'arrière du téléviseur à écran plat.

• Branchez les cables correctement en respectant la polarité des bornes d'enceintes du télévisuer à écran plat, c'est à dire le cable (gris) sur les bornes (rouge) et le cable (noir) sur les bornes (noir).

Pour plus de clarté, le pied de table n'est pas représenté ici.

REMARQUE:

• Appuyez sur le levier et inséré l'extrémité du cable.
• Quand vous relâchez le levier, il se resserre autour du cable d'enceinte.

Attention

• Pensez àmettre les appareils hors tension et àretirer le cordon d'alimentation de la prise murale avant de modifier les branchements ou l'installation.
• Si vous poussez le cable d'enceinte trop loin et que l'isolant est en contact avec laborne d'enceinte, il est possible que vous n'obteniez aucun son. Une fois le cable inséré, vous devez toujours pouvoir voir le fil de cuivre.
• Verifiez que les extremités des cables d'enceinte sont bien branchées sur les bornes en tirant légerement sur le cable une fois les branchements effectués. Des cables mal raccordés peuvent entraîner des interruptions du son ou du bruit.

• En cas de court-circuit dans les cables et en raison d'un fil de sortie exposé, le téléviseur à écran plat risque de receivevoir une charge excessive, ce qui provoquerait un arrêt de son fonctionnement ou des dysfonctionnements.
• Une erreur de polarité dans le raccordement du cable de l'enceinte sur les bornes droite ou gauche du téléviseur à écran plat peut se traduire par des effets stéreo insuffisants, des basses de mauvaise qualité ou une image sonore instable.
• Rassemblez les cables sans les tirer.

6. Insérez les câbles dans la fente de l'enceinte.

7. Relier les cables.

Suivez les étapes suivantes pour poser un collier pour cables.

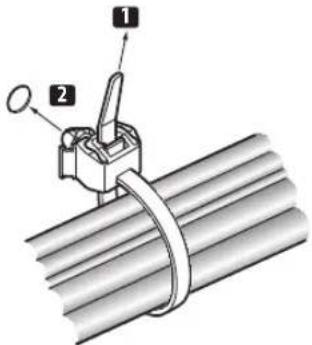

1) Passez la languette du collier dans le support et placez le ou les câbles dans le collier pour câbles.
2) Poussez et retenez les leviers puis inserez le crochet dans un trou adapte au dos du téléviseur a ecran plat.
3) Tirez la languette du collier pour bloquer les câbles.

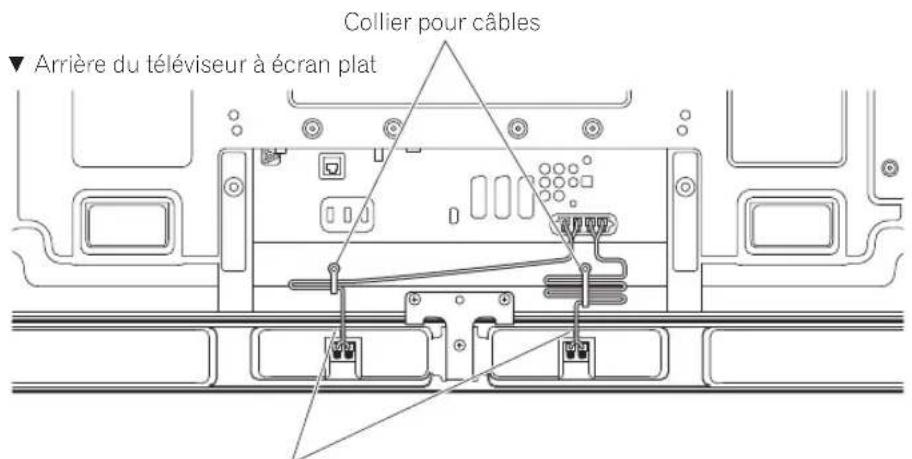

4) Vérifie que le collier pour cables est bien installé contre le panneau.

REMARQUE:

Evitez de pincer ou de creer des points de pression sur les cables lorsque vous les posez ou que vous les reliiez.

Pour retirez la languette du collier, tirez le taquet pour dégager le tout.

Pour retirez le collier pour cables, poussez les leviers puis retirez-les du trou.

MARQUE:

Plus un collier reste longtemps en place, plus il risque de se déterminer. Les valeurs colliers ont tendance à s'abrir plus facilement lors de la dépose et vous risquez de ne pas pouvoir les réutiliser.

Insérez les câbles dans la fente de l'enceinte.

En cas d'utilisation de l'unité d'installation murale :

REMARQUE:

Tout d'abord, couchez le téléviseur a ecran plat sur la face avant sur un morceau de tissu doux etc., puis installez les supports de l'enceinte.

1. Installez les supports de l'enceinte au dos du téléviseur à écran plat (Voir la procédure 1, page 10).
2. Branchez les cables d'enceinte fournis à l'arrière du téléviseur à écran plat (Voir la procédure 5, page 12).
3. Branchez les autres câbles et le cordon d'alimentation sur le téléviseur à écran plat.
4. Placez le téléviseur à écran plat sur les ferrures de fixation de l'écran mural.
   Pour de plus amples informations, reportez-vous aux instructions d'utilisation fournies avec l'unité d'installation murale.

Attention

Faites attention aux supports de l'enceinte lors de l'installation ou du raccordement. Ils peuvent provoquer des blessures.

1. Branchez l'autre extrémité des cables d'enceintes sur l'enceinte (voir la procédure 4, page 12).

Attention

L'opération doit être effectuee par deux personnes.

1. Glissez l'enceinte dans les supports dans le bon sens.

Veillez a ne pas monter l'enceinte a I'envers.

6. Immobilisez l'enceinte par le dessous à l'aide des vis fournies (trois vis).

• Serrez les vis dans l'ordre ①, ②, ③ indiqué sur le schéma (voir page 14).

Le trou de vis situé sur la surface arrière du support de l'enceinte est utilisé lorsque le téléviseur à écran plat est installé avec le pied de table. Il n'est pas utilisé lorsque le téléviseur est installé au mur.

REMARQUE:

Si après avoir installé l'enceinte, sa position doit être ajustée horizontally, desserrez les vis, repositionné l'enceinte puis resserrer les vis dans la position souhaïée.

7. Rassemblez les câbles (Voir la procédure 7, page 13).

ENTRETIEN DU COFFRET

Utiliser un chiffon à polar ou un chiffon sec pour essayer la poussière et eliminer les salissures.
- Si le coffret est très sale, le froter avec un chiffon doux imbibé de liquide à nettoyer dilué d'eau. Ensuite, essuyer à nouveau avec un chiffon sec. Ne pas utiliser de cire à meuble ou de produits de nettoyage corrosifs. Ilis risqueraient d'endommager la surface du coffret.
- Ne jamais utiliser non plus de diluant, de benzine, d'insecticides en vaporisateur et autres produits chimiques sur le coffret ou à proximé, car ils risquent de corroder les surfaces.
- Si l'on utilise un chiffon chimique, dire et observer attentivement les précautions à prendre pour son usage ajustat.

SPECIFICATIONS

Coffret .... Type bass-reflex

Haut-parleurs utilisés (système à double voie) :

Haut-parleur de graves ....Type a cone de 4.8 cm × 13 cm

Haut-parleur d'aigus .........Type a semi-dome de 2,5 cm

Impedance 6Ω

Plage de fréquences 60 Hz à 30 000 Hz

Sensibilité (1 m, 1 W) 80 dB

Entree admissible:

Entree max. 18W

Entree nominale 6W

Fréquence de recouvrement 3 kHz

Encombrement

Enceinte uniquement 2,8 kg

Avec cables, supports et vis 3,2 kg

Pieces accesoires

Cable d'enceinte × 2

Supports de l'enceinte

Latérale × 2

Centre X1

...Vis de montage de I'enceinte (M5× 10mm)× 9

Mode d'emploi × 1

REMARQUE:

Les specifications et la finition sont susceptibles d'être modifiées sans préavis en vue de l'amélioration.

AVIS IMPORTANT - VEUILLEZ REPORTER CI-DESSOUS LES NUMEROS DE MODELE ET DE SERIE DE L'ÉQUIPEMENT. CES NUMEROS APPARAISSENT A L'ARRIÈRE.

N°MODELE:

N°SERIE:

VEUILLEZ CONSERVER CES NUMEROS EN VUE DE FUTURES UTILISATIONS.

Si you souhaitez you debarrasser de cet appareil, ne le mettez pas à la poubelle avec vos ordures menagères. Il existe un système de collecte séparé pour les appareils électroniques usages, qui doivent être récuperés, traités et recyclés conformément à la législation.

Les habitants des etats membre de I'UE, de Suisse et de Norvege neuent returner gratuitement les appareils eectroniques usages aux centres de collecte agree ou a un detaillant si you rachetez un appareil similaire neuf.

Dans les pays qui ne sont pas mentionnés ci-dessus, veuillez contacter les autorités locales pour savoir comment vous pouvez vous débarrasser de vos apparciels.

Vou garantiez aisi que les appareils dont you voue de barrassez sont correctement recuperees, traites et recyclés et previendrez de cette facon les impacts nefastes possibles sur I'environnement et la sanfe humaine.
