MANUALE UTENTE PDPS63 PIONEER

Grazie per averere acquistato quello prodotto Pioneer. Leggere attendentamente queste istruzioni per l'uso prima di utilizzare il systema di altoparlanti per avvalersi al massimo delle sue prestazioni. Conservare poi il manuale in un luogo sicuro per agli eventuale futura necessità.

ATTENZIONE

Problemi di compatibilità

Questo prodotto è concepito esclusivamente per l'uso con una TV Flat-Screen Pioneer. Per maggiori informazioni sulla loro compatibilità al proprio schermo si raccomanda di rivolgersi al più vicino rivenditore o centro di riparazioni Pioneer autorizzato.

Installazione ed impostazione

Non spostate la TV Flat-Screen sollevandola dall' altoparlante o dai relativi supporti potreste ferirvi o danneggiare quosti ultimi. Quando dovete spostare la TV, sollevatela dall'alto afferrando le maniglie.

L'altoparlante è voluminoso e potrebbe cadere se installato da una sola persona. Questo potrebbe causare infortuni o danni a quest'unità. Il lavoro di montaggio ed installatione delve quando sempre venire fatto da almeno due persone.
- Per installare l'altoparlante, non usare alcuna vite che non sia fra quale in dotazione, oesso potrebbe staccarsi e cadere.
Per fissare bene l'altoparlante, stringere sempre bene le viti.
- Si prega di maneggiare con cura gli altoparlanti; la griglia di schermo e la cassa esterna possono danneggiarsi o rompersi se sottoposte a colpi esterni molto forti.
- Se vicino all'altoparlante si trova un monitor tevisivo con tubo a raggi catodici, quello schermo più subite interferenze e migliorare aberrazioni cromatiche. Se quello accade, allontanare il monitor dall'altoparlante.

L'ingresso di segnale

• Per evitare danni alsystema di altoparlanti dovuti a un sovraccarico d'ingresso, osservare le seguenti precauzioni:
• Collegate quello altoparlante escludamente alla TV Flat-Screen specificata. In caso contrario, potreste provocare danni o incendi.
• Prima diambiare i collegamenti o il metodo di installazione, non dimenticare di spegnere tutti i dispositivi collegati e rimuoverne il cavo di collegamento.
• Se si usa una funzione di controllo dei toni per enfatizzare molto gli acuti, non usare volume molto alto.

CONTROLLO DEGLI ACCESSORI

Cavi dell'altoparlante × 2

Supporti dell'altoparlante (laterali)

Supporto dell'altoparlante (centrale)

Viti di montaggio per l'altoparlante (M5× 10mm :nero × 9

Istruzioni per l'uso

Installazione

• In caso di difficultà con但这a installmente rivolgetevi al vosto rivenditore.
• Pioneer non accetta alcuna responsabilità per gli eventuali danni causati da un'installazione non corretta, da un uso non corretto, da modifiche apportate o da distrastri naturali.

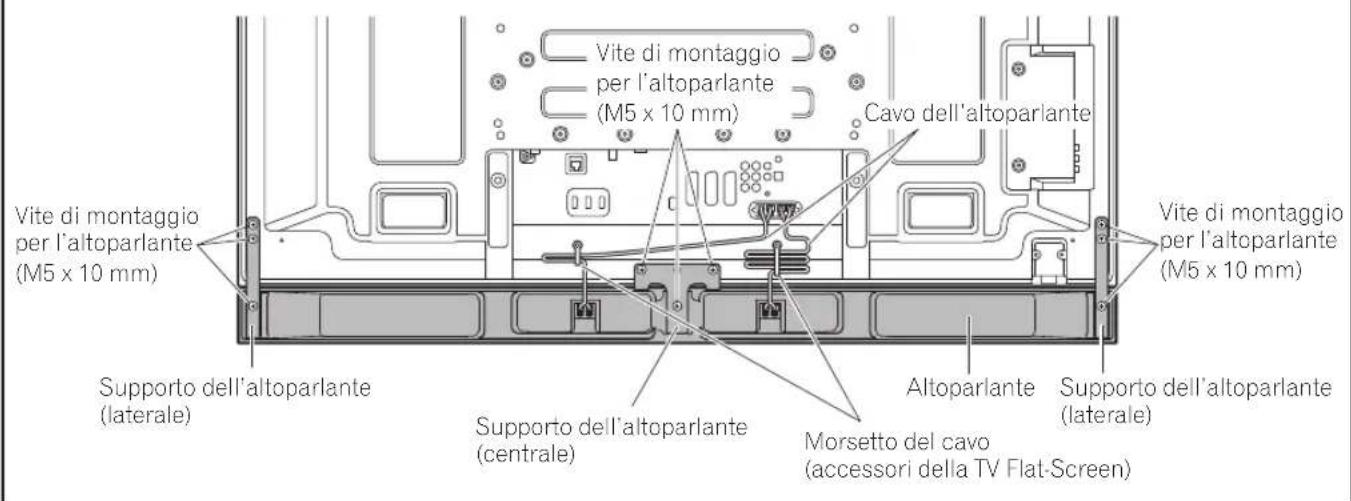

INSTALLAZIONE DELLA TV FLAT-SCREEN

TV Flat-Screen con l'altoparlante installato

Per l'uso del supporto di ravolo:

NOTA:

Prma di collegare l'altoparlante, attaccate il supporto di tavolo della series PDK-TS33 (o un'alto supporto per TV Flat-Screen Pioneer) alla TV Flat-Screen.

1. Attaccate i supporti dell'altoparlante al retro della TV Flat-Screen.

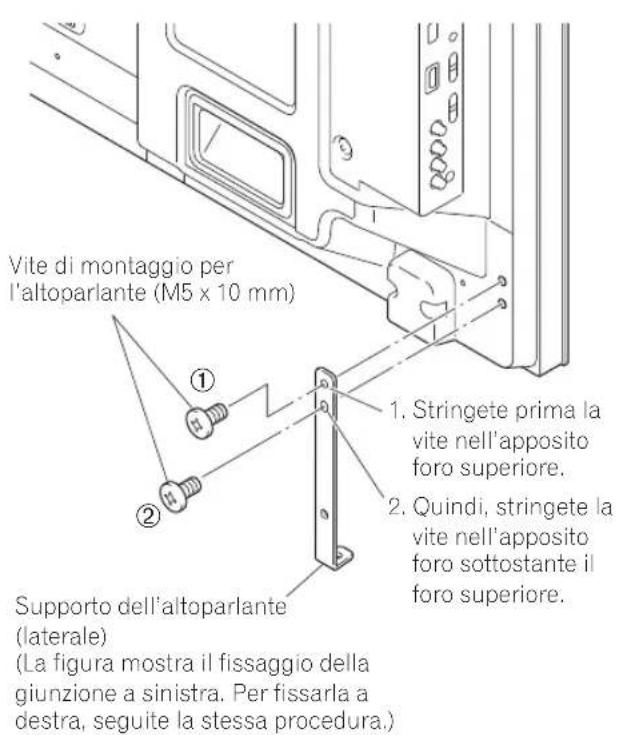

• Attaccate i supporti per i lati destro e sinistro in basso a destra e in basso a sinistra del pannello posteriore della TV Flat-Screen usando le viti in dotazione.

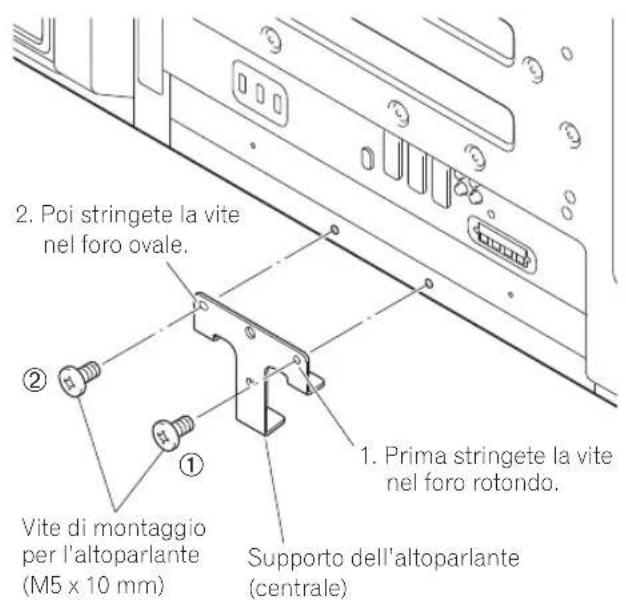

• Attaccate il supporto per il centro nella parte centrale inferiore del pannello posteriore della TV Flat-Screen usando le due viti in dotazione.

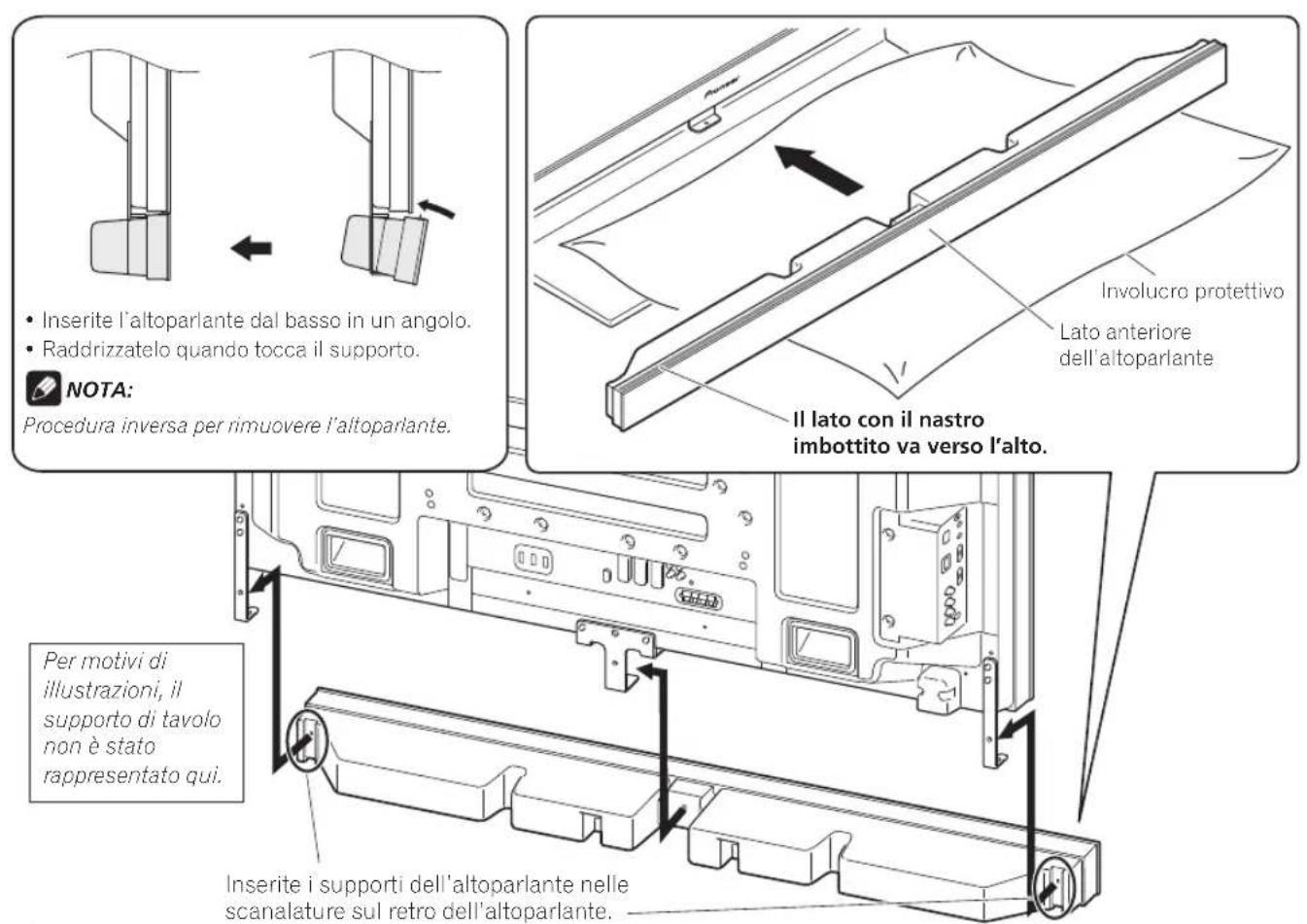

2. Fissate l'altoparlante ai supporti nella direzione corretta.

Assicuratevi di non montare l'altoparlante al contrario.

Attenzione

Per evitare che l'altoparlante o il supporto di tavolo urtino l'uno con l'alto e si danneggino, fissate l'altoparlante al supporto nelle confermate le loro posizioni. Vista la facilità di battere contro il supporto, collocate l'involucro di protezione nel quale l'altoparlante è stato avvolto tra l'altoparlante e il supporto.
Se i supporti non si incastrano nelle scanalature sul retro dell'altoparlante, regolatene l'angolazione.

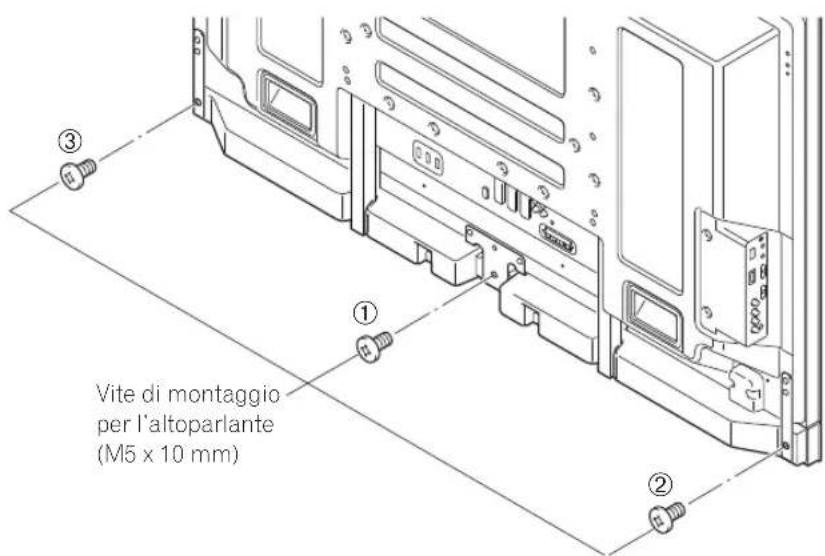

3. Stringete dal retro usando le viti in dotazione (tre posizioni).

• Stringete le tre viti nell'ordine ①, ②, ③, come migliorato nella figura.

ATTENZIONE

Non spostate la TV Flat-Screen sollevandola dai supporti dell'altoparlante: potreste ferivi o danneggiarla.

Il foro della vite sulla superficie inferiore del supporto dell'altoparlante viene usato se la TV Flat-Screen è installata alla parete. Non si usa se il teilevisore è attaccato al supporto.

NOTA:

Seippo il montaggio la posizione dell'altoparlante devese essere regolata orizzontalmente o verticalmente, allentate innanzitutto le viti di montaggio dell'altoparlante, riposizionate l'altoparlante e poi stringete le viti nella posizione corretta.

4. Collegate i cavi dell'altoparlante in dotazione all'altoparlante.

• Collegate i cavi correttamente, rispetto ando le polarità dei terminali dell'altoparlante,cioe il cavo (grigio) ai terminali (rosso) e il cavo ai terminali (nero).

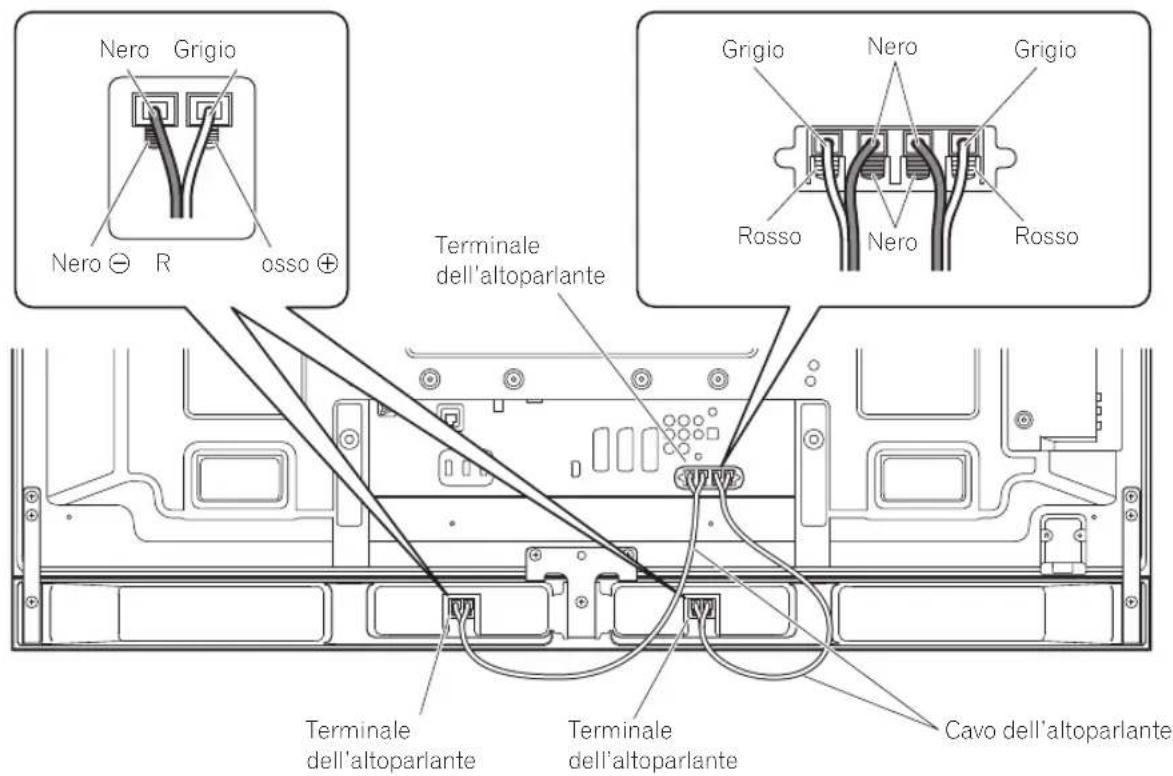

5. Collegate l'altra estremità dei cavi dell'altoparlante al retro della TV Flat-Screen.

• Collegate i cavi correttamente rispettoando la polarità dei terminali degli altoparlanti della TV Flat-Screen, vale a dire, cavo (grigio) con terminali (rosso) e cavo (nero) con terminali (neri).

Per motivi di illustrazioni, il supporto di tavolo non è stato rappresentato qui.

NOTA:

• Premete la levetta e inserite l'estremità del cavo.
• Una volta lasciata, la levetta blocca il cavo dell'altoparlante.

Attenzione

Assicuratevi di spegnere i dispositivi collegati e di staccare la spina alla presa a muro, prima diambiare il metodo di collegamento o di installmente.
- Se il cavo dell'altoparlante viene inserito troppo distante e il materiale isolante tocca il terminale dell'altoparlante, non si riceverà alcun suono. Vi preghiamo di inserirlo in modo tale che il filo di rame sia visible.
Controllate che le estremita dei cavi dell'altoparlante siano collegate saldamente ai terminali, tirando leggermente il cavo dopo aver effettuato i collegamenti. In caso contrario, potrebbero verificarsi interruzioni acustiche o rumore.

6. Fissate i cavi nella scanalatura dell'altoparlante.

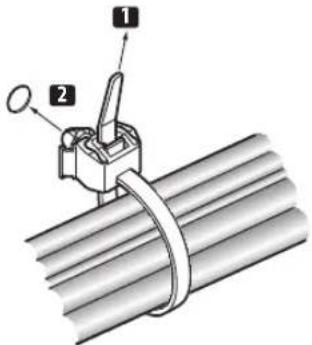

7. Legare i cavi.

Seguite i passaggi qui sotto per attaccare un morsetto del cavo.

1) Infilate la banda del morsetto nella staffa di supporte e legate il/cavo(i) nel morsetto.
2) Spingete et tenete ferme le leve, quindi inserte il gancio nell'apposto foro sul retro della TV Flat-Screen.
3) Tirate verso l'alto la banda del morsetto per chiuderlo.

4) Assicuratevi che il morsetto del cavo sua ben saldato al pannello.

NOTA:

Evitate di comprimer e esercitare pressione sui cavi quando li posizionate o legate.

Per rimuovere la banda del morsetto, tirate et tenete fermo il disposito di chiusura perché si sblocchi. Per rimuovere il morsetto del cavo, spingete et tenete ferme le leve, quindi estraetelo dal foro.

DTA:

Se un morsetto è stato installato da molto tempo, vi saranno maggioni probabilità che si deteriori. Un morsetto vecchio è più facilemente danneggiabile quando viene molto e non può riutilizzato.

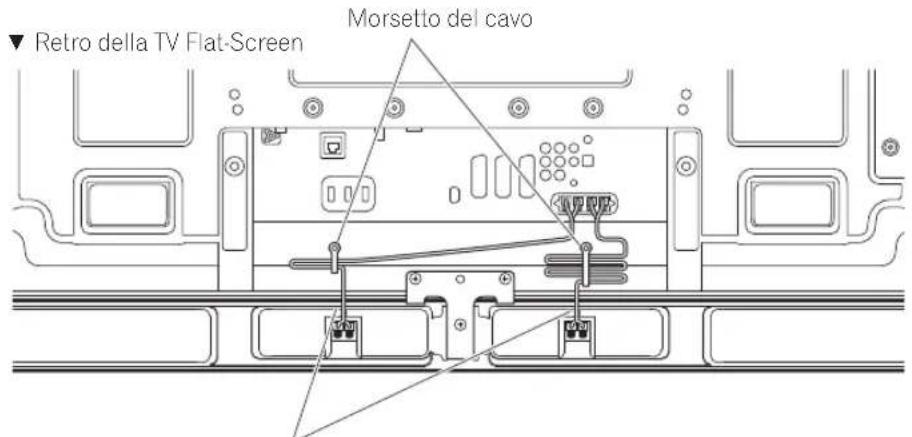

Fissate i cavi nella scanalatura dell'altoparlante.

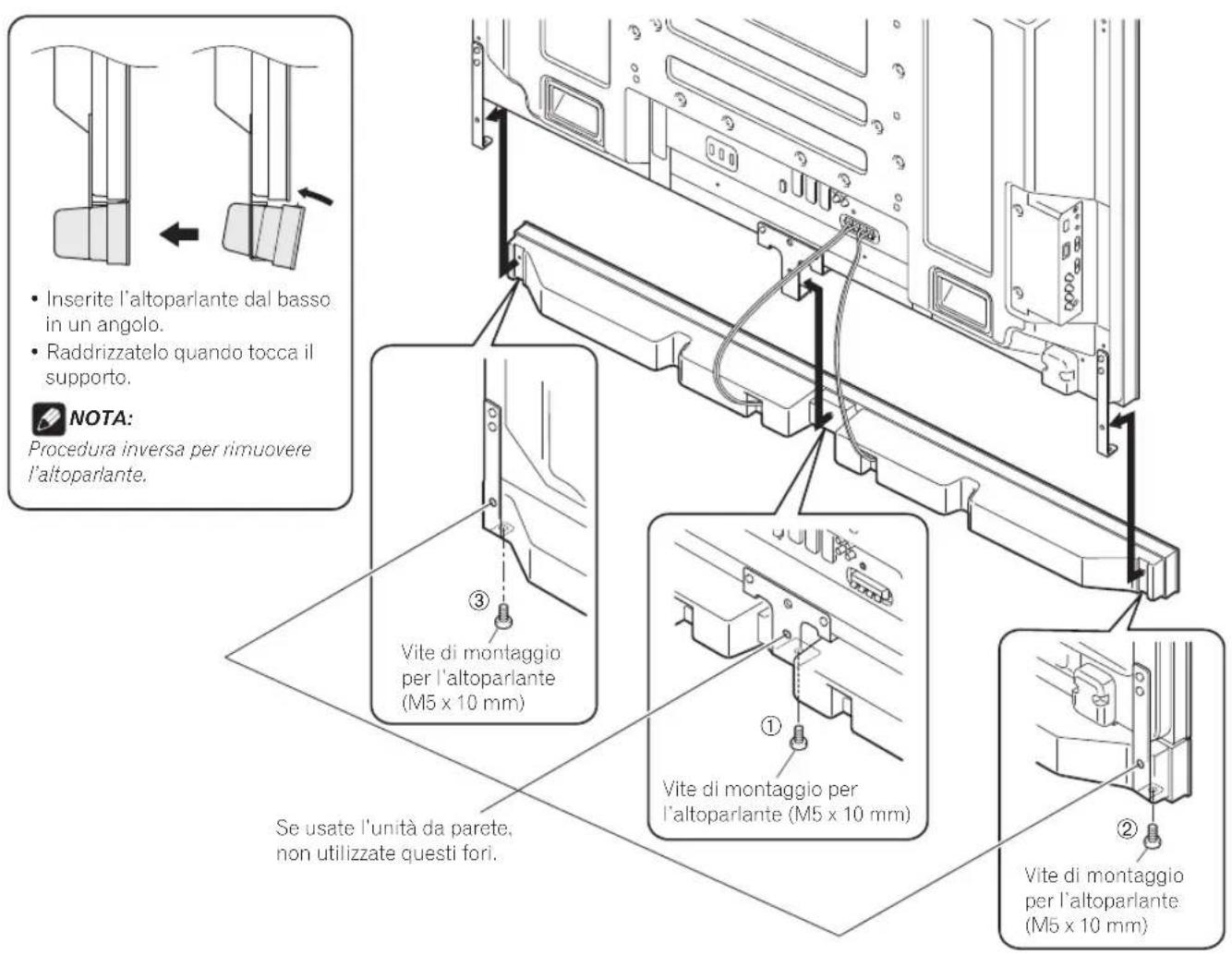

Per l'uso dell'unità da parete:

NOTA:

Innanzitutto appoggiate la TV Flat-Screen su un panno morbido, ecc quindi attaccate i supporti dell'altoparlante.

1. Attaccate i supporti dell'altoparlante al retro della TV Flat-Screen (Vedi procedura 1 a pagina 24).
2. Collegate i cavi dell'altoparlante in dotazione al retro della TV Flat-Screen (Vedi procedure 5 a pagina 26).
   Collegate gli altri cavi e il filo di alimentazione alla TV Flat Screen.
3. Appoggiate la TV Flat-Screen sui supporti di montaggio dell'unità da parete.
   Per maggiori dettagli, consultate le istruzioni per l'uso in dotazione con I'unità da parete.

Attenzione

Fate attenuatione ai supporti dell'altoparlante durante l'installazione e il collegamento. Potreste ferirvi.

1. Collegate l'altra estremità del cavo dell'altoparlante all'altoparlante (vedi procedura 4 a pagina 26).

Attenzione

Per questa procedura servono due persone.

1. Fissate l'altoparlante ai supporti nella direzione corretta.

Assicuratevi di non montare l'altoparlante al contrario.

6. Stringete dal basso usando le viti in dotazione (tre posizioni).

• Stringete le viti nell'ordine ①, ②, ③, come molto nella figura (vedi pag. 28).

Il foro della vite sulla superficie posteriore del supporto dell'altoparlante viene usato se la TV Flat-Screen è installata con il supporto di ravolo. Non è usato se la TV è installata alla parete.

NOTA:

Se dopo il montaggio la posizione dell'altoparlante deve essere regolata orizzontalmente o verticalmente, allentate prima le viti di montaggio dell'altoparlante, riposizzionate l'altoparlante, quindi rstringete le viti nella posizione corretta.

7. Legare i cavi (vedi procedura 7 a pag. 27).

MANUTENZIONE DELLA CASSA ESTERNA

• Per togliere sporco e polvereutilizzare un panno per lucidare o unnormale panno asciutto.
• Se la cassa esterna è molto sporca, pulirla con un panno morbido bagnato con acqua e detergente, quando passare di nuovo un panno asciutto. Non utilizzato cera per mobili o detersivi. Potrebbero danneggiare la superficie della cassa esterna.
  Non usare mai diluenti, benzina, insetticidi spray e altri prodotti chimici sulla cassa esterna o nelle vicinanze. Questi prodotti sono corrosivi.
• In caso di uso di panni chimici, leggere attendamente le avvertenze per il loro uso.

DATI TECHNICI

Cassa esterna .........Tipo Bass-reflex Altoparlanti utilizzati (sistema a due vie) :

Altoparlante per toni bassi .A cono, 4,8 cm × 13 cm

Altoparlante per toni alto..A semi-cupola, 2.5 cm Impedenza .6

Gamma di frequenze 60 Hz a 30 000 Hz

Sensibilità (1 m, 1 W) 80 dB

Ingresso tollerabile :
Ingresso massimo 18 W
Ingresso nominale 6 W

Frequenza di transizione 3 kHz

Dimensioni esterne 1233 L mm × 78 A mm × 93 P mm

Peso : Solo altoparlante 2,8 kg Con cavi , supporti e viti 3,2 kg

Parti accessionarie Cavi dell'altoparlante × 2 Supporti dell'altoparlante

Laterale × 2

Centrale x1 Viti di montaggio per l'altoparlante (M5× 10mm)× 9

Istruzioni per I'uso x1

NOTA:

I dati tecnici e il design sono soggetti a variazioni nella preavviso, a seguito di ulteriori miglioramenti del prodotto.

AVVERTENZA IMPORTANTE - SCRIVETE QUI SOTTO IL NUMERO DI MODELLO E DI SERIALI DE QUESTO APPARECCHIO. I NUMERI SI TROVANO SUL RETRO.

MODELLO N.
SERIE N.

CONSERVATE QUESTI NUMERI PER L'USO FUTURO.

Se si vuole eliminare quello prodotto, non gettarlo insieme al rifiuti domestici. Esiste un systema di raccolta differenziata in conformità alle leggi che richiedono apposti trattamenti, recupero e ricicio.

I privati cittadini dei paesi membri dell'UE, di Svizzera e Norvegia, possono restituire alla cun costo i loro prodotti elettronici usati ad appositi servizi di raccolta o a un rivenditore (se si desidera acquistare uno simile).

Per i paesi non citati qui sopra, si prega di prendere contatto con le autorità locali per il corretto metodo di smaltimento.

In quosto mode, si e sicuri che il proprio prodotto eliminato subir il tratamento, il recupero e il riciclo necessari per prevenire gli effetti potenzialmente negativi sull'ambiente e sulla vita dell'uomo.
