GEBRUIKSAANWIJZING PDPS63 PIONEER

Dank u voor de aanschaf van dit Pioneer product. Lees alvorens het luidsprekersysteme in gebruik te nemen eerst deze gebruiksaanwijzing door zodat u volledig op de hoogte bent van de bediening en werkinq. Bewaar de gebruiksaanwijzing op een veilige plaat voor het geval u later nog het een en ander wilt nalezen.

LET OP

Over de compatibilititeit

Dit product isuitsuitend ontworpen voor gebruik met een Pioneer Flat Screen TV. Voor meer informatie omtrent compatibiliteit met andere producten dient u uw dichtstbijzijnde erkende Pioneer dealer of service-centrum te raadplegen.

Over de installment en de instelleningen

• Als u de Flat Screen TV wilt verplaatsen mag deze nicht bij de luidspreker of luidsprekerbeugels vastgepakt worden. Dit kan resulteren in letsel of beschadiging van de beugels, Houd de TV aan de bovenzijde en de hendels vast wanneer u hem verplaatst.

• De luidspreker is breed en kan onstabel gemonteerd zijn wonneer deze slechts door een persoon worden bevestigd. Dit kan resulteren in letsel of beschadiging van het product. Voor de montage en installmenten zijn minimaal twee Personen nodig.
• Voor de montage van de luidspreker mogen alleen de bijgeleverde schroeven worden gebruikt, want anders kan de luidspreker van het hoofdapparaat losraken en vallen.
• Draai de schroeven stevig vast bij de montage van de luidspreker.
  Wees uitermate voorzichtig met de luidsprekers. Het rooster en de behuizing zouden+kennen worden beschadigd wanner het luidsprekersysteme aan schokken of stoten onderhevig worden gesteld.
• Wonneer u een computerschem of monitor met een beeldbuis in de buurt van de luidsprekerplaatst, kan dit resulteren in beeldstoringen of kleuervorming. Als dit het geval is, moet u het scherm op een grotere afstand van de luidspreker zetten.

Over de ingang

Voorkom beschadiging van het luidsprekersysteme door overbelasting en let derhalve op de volgende punten:
- De luidspreker mag uitsluitend op deze Flat Screen TV aangesloten worden. Dit kan leiden tot brand of andere schade.
- Schakel de aangesloten apparatuur uit en trek het netsnoer uit het stopcontact voordat u begint met het wijzigen van de aansluitingen of de installmentie.
- Bij gebruik van een toonregelfunctie voor het versterken van de hoge tonen mag u het volume op de versterker niet te hoog instellen.

CONTROLEREN VAN DE ONDERDELEN

Luidsprekersnoeren × 2

Luidsprekerbeugels (zijkant)

Luidsprekerbeugel (Midden)

Montageschroeven luidspreker (M5× 10mm:Zwart)× 9

• Handleiding

Installatie

• Raadpleeg uw dealer als u problemen ondvindtijdens de installment.
• Pioneer aanvaardt geen aansprakelijkheid als gezolg van onjuiste installmentie, onjuist gebruik, wijziging of natuurrampen.

INSTALLATIE OP DE FLAT SCREEN TV

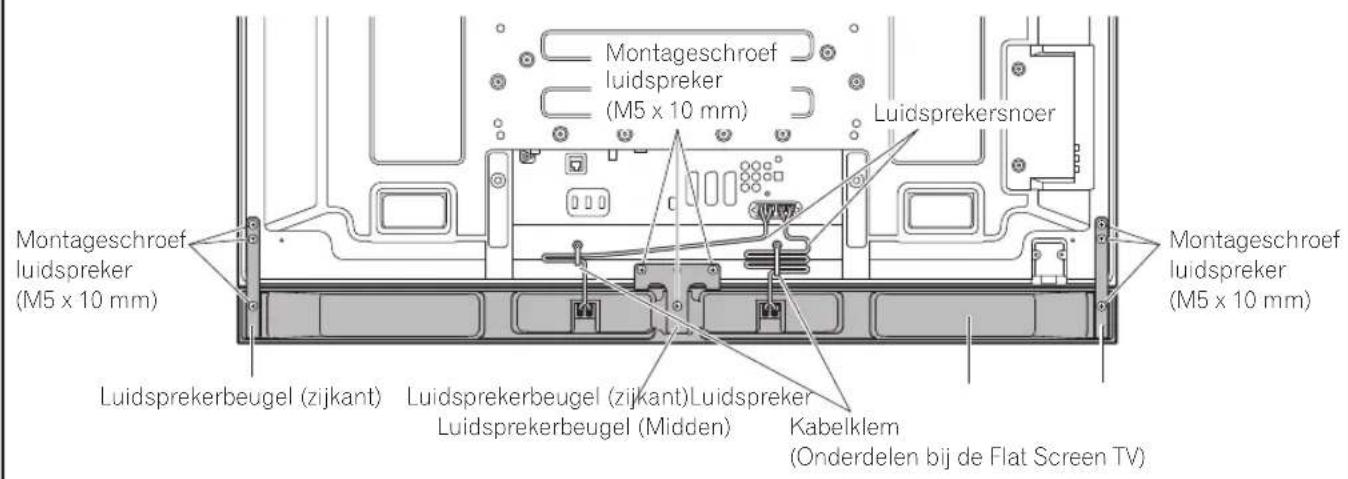

Flat Screen TV met geinstalleerde luidspreker

Indien de tafelbladstaander worden gebrukt:

N.B.:

Voordat de luidspeker wordt bevestigd, dient de PDK-TS33-serie tafelbladstaander (of andere staander voor de Pioneer Flat Screen TV) aan de Flat Screen TV te worden bevestigd.

1. Bevestig de luidsprekerbeugels aan dechterzijde van de Flat Screen TV.

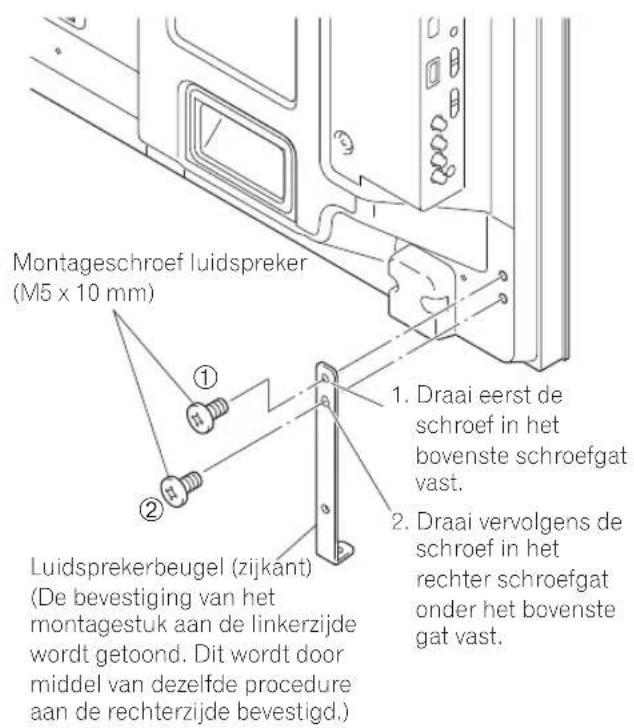

• Bevestig de beugels voor de rechter- en linkerzijden d.m.v. van de meegeleverde schroeven links- enrechtsonder aan het achterpaneel van de Flat Screen TV.

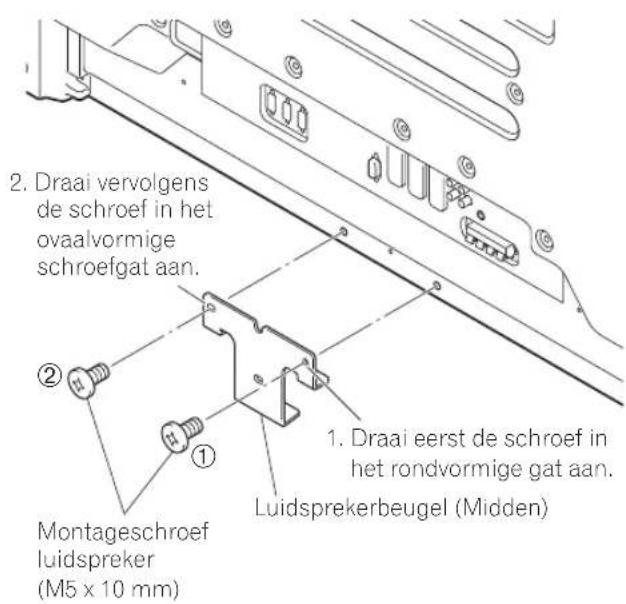

• Bevestig de beugel voor het midden d.m.v. de twee meegeleverde schroeven middenonder aan het中断paneel van de Flat Screen TV.

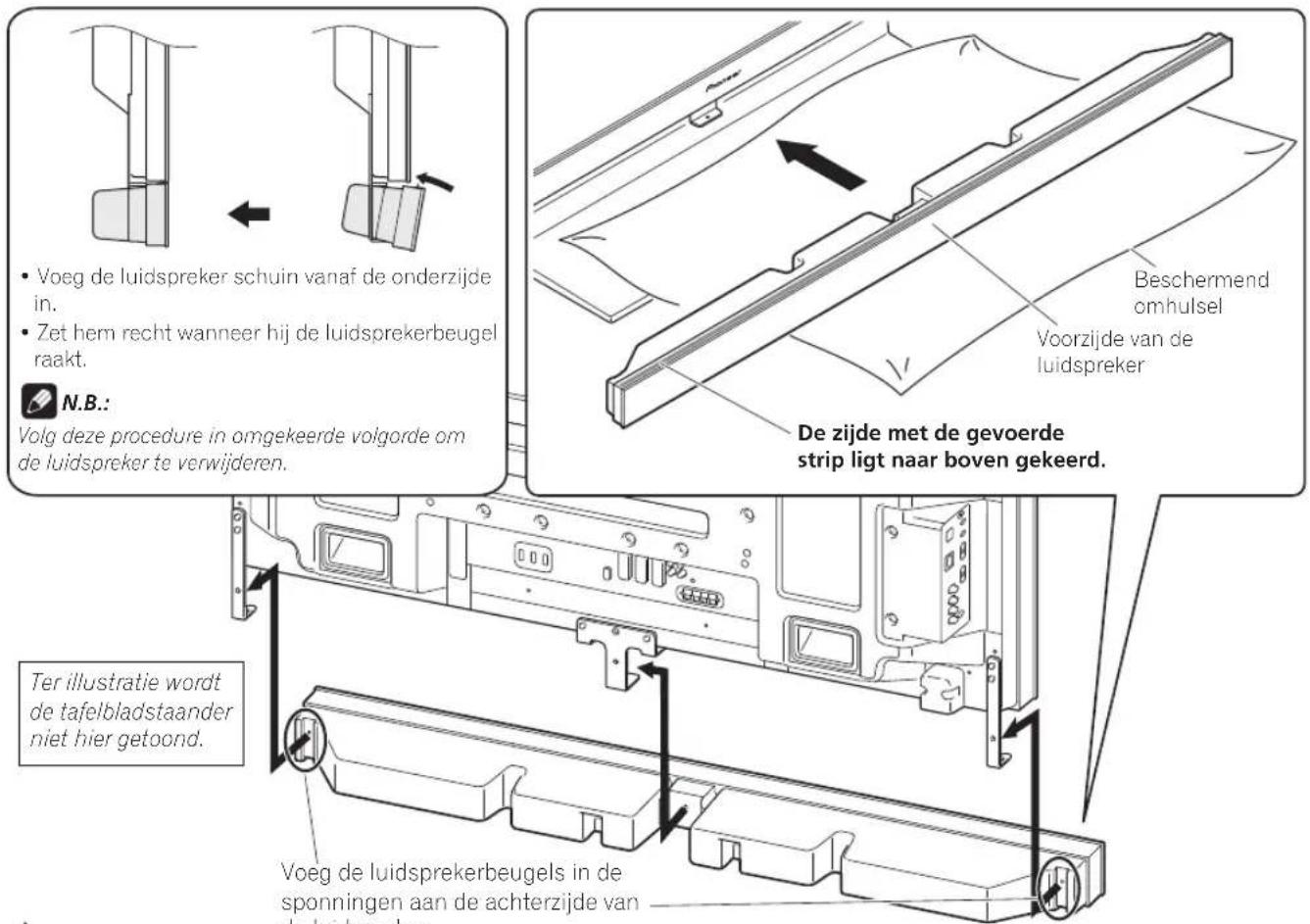

2. Bevestig de luidspreker in de juiste richting aan de beugels.

Zorgervoordat deluidspreker Niet ondersteboven wordt bevestigd.

Let op

• Ter voorkoming van schade aan de luidspreker en/of de tafelbladstaander omdat ze elkaar raken, dient de luidspreker aan de beugel te worden bevestigd verwil deplaats ervan wordt bepaald. Omdat je gemakkelijk gegen de staander aanstoot kun je het beschermend omhulsel gebruiken waarin de luidspreker was ingepaktussen de luidspreker en de staander.
• Wanner de luidspekerbeugels Niet in de sponningen aan de achterzijde van de luidspeker passen, pas dan de hoek van de luidspekerbeugels aan.

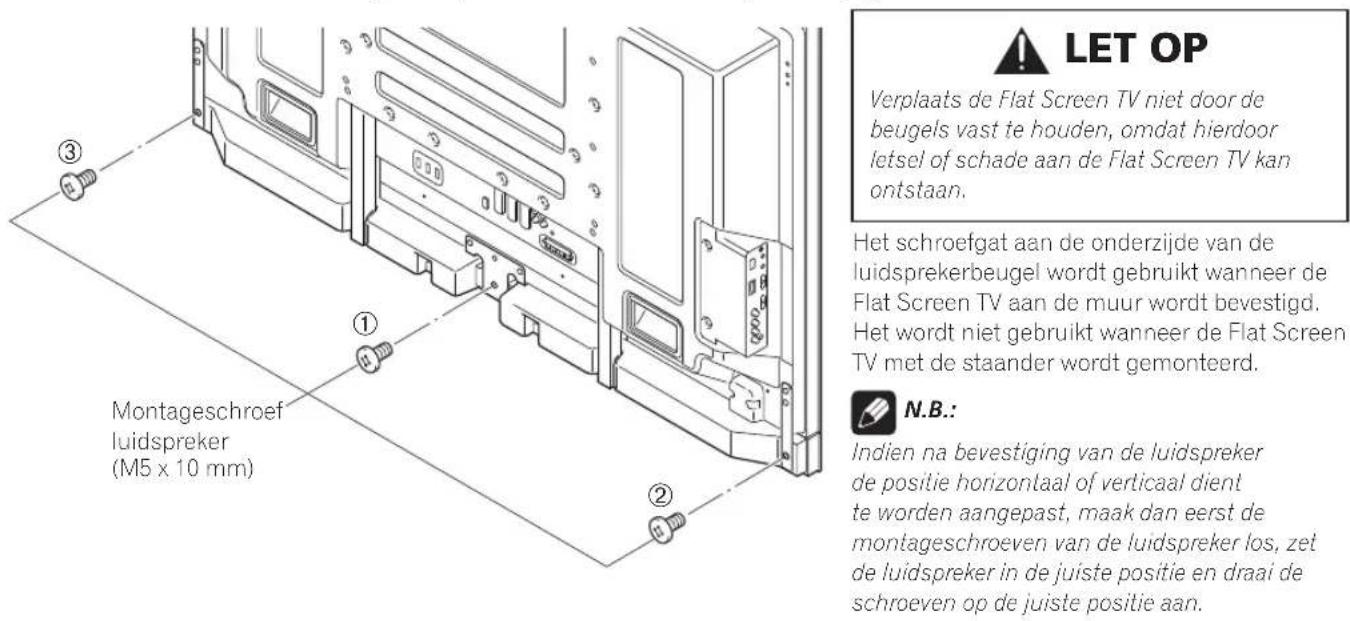

3. De meegeleverde schroeven aandraaien vanaf de achechterzijde (op drie plaatsen).

• Draai de drie schroeven in de volgorde ①, ② en ③ aan zoals in de figuur aangegeven.

4. Sluit de meegeleverde luidsprekersnoeren aan op de luidspreker.

• Sluit de snoeren op de juiste polariteit van de luidsprekereindklemmen aan, d.w.z. snoer (grijs) op de eindhovenlen (rood) en het snoer (zwart) op de eindhovenlen (zwart).

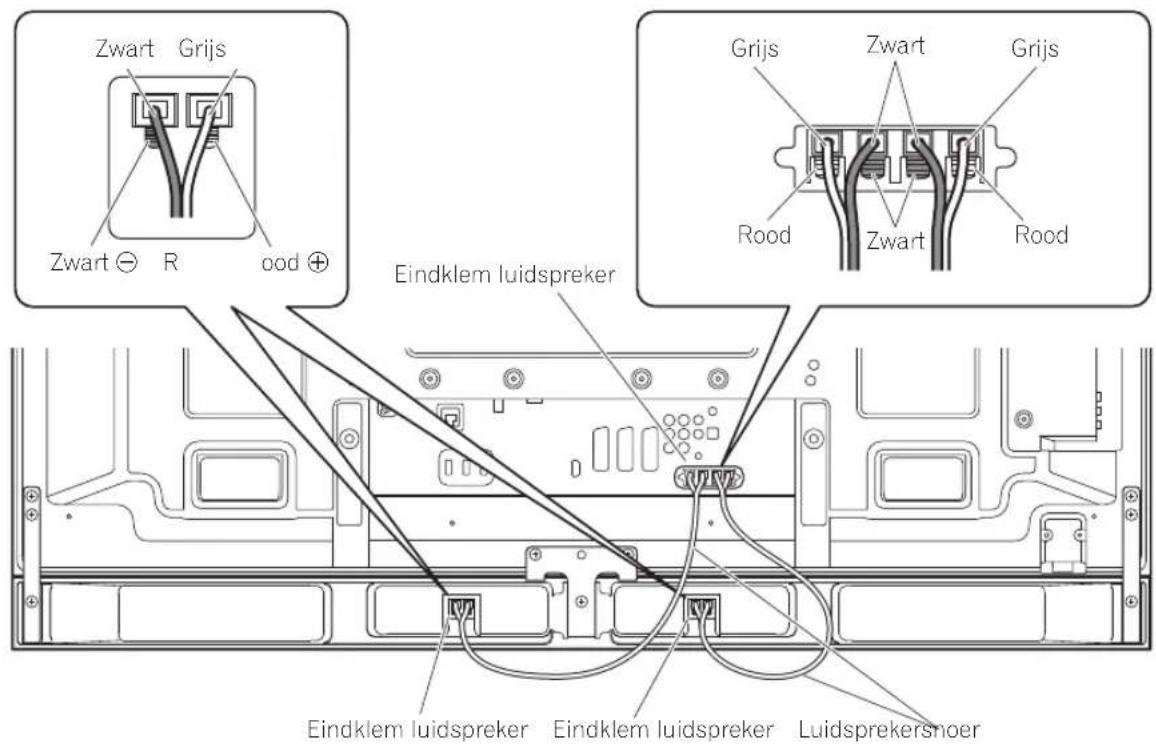

5. Sluit het andere uiteinde van de luidsprekersnoeren aan op dechterzijde van de Flat Screen TV.

• Sluit de snoeren op de juiste polariteit van de eindhovenlemmen van de Flat Screen TV als volgt aan, snoer (grijs) op de eindhovenlemmen (rood) en snoer (zwart) op de eindhovenlemmen (zwart).

Ter illustratie worden de tafelbladstaander nicht hier getoond.

N.B.:

• Druk op het lipje en breng het uiteinde van het snoer in.
• Wanner u het lipje loslaat, wordt het luidsprekersnoer vastgezet.

Let op

Zorg ervoor dat de aangesloten apparatuur isuitgeschakeld en verwijder het netsnoer eerst uit hetwandcontact wanner u de aansluiting of installmentwijdigt.
- Indien u het luidsprekersnoer te ver insteekt zodate de isolatie de eindklem van de luidspreker raakt, worden er geen geluid geproduced. Het snoer dient zodanig te worden ingestoken dat de koperdraad zichtaar is.
- Controller of het uiteinde van de luidsprekersnoeren goed is aangesloten op de eindhovenern door enigszins aan het snoer te trekken nadat de aansluitingen zich gedaan. Door loszittende aansluitingen kan de verbinding worden verbroken of ruis ontstaan.

• Indien er kortsluiting plaatsvindt in de ⊕ en ⊙ snoeren door een blootliggend netsnnoer, is het möglichk de Flat Screen TV teveel belast worden waardoor de bediening onderbroken worden of een storing ontstaat.
• Door onjuiste aansluitingen voor wat betreft de polariteit van het luidsprekersnoer op de rechtter-of linkerzijde van de eindhovenen van de Flat Screen TV kan onvoldoende stereogeluideffecten tot gevolg hebben, waardoor een slecht basgeluid of oncebalancede geluidsbeeld ontstaat.
  Voeg de snoeren samen zonder er aan te trekken.

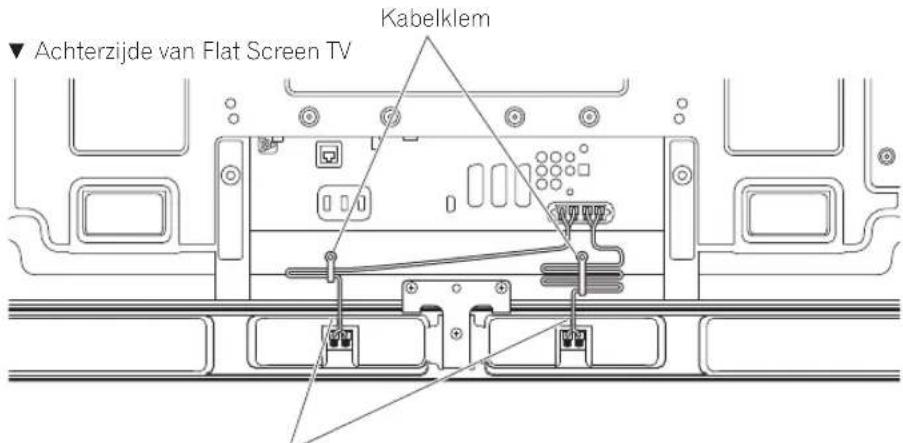

6. Leid de snoeren in de sponningen van de luidspreker.

7. Het samenvoegen van de snoeren.

Volg onderstaande stappen om een kabelklem aan te brengen.

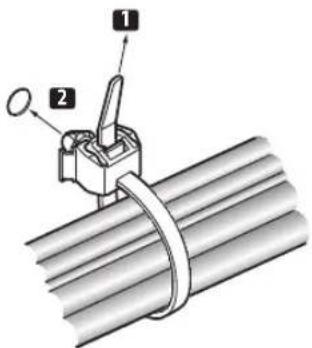

1) Steek het klembandje door de houder en voeg het snoer/de snoeren samen in de kabelklem.
2) Houd de hendeltjes ingedrukt en leid het haakje door het juiste gat aan de achterzijde van de Flat Screen TV.
3) Trek aan het klembandje om het vast te zetten.

4) Zorg ervoor dat de kabelklem stevig in het paneel vastzit.

N.B.:

Zorg dat er geen beknelling of drukpunten ontstaan wanner de snoeren worden geleid of samengevoegd.

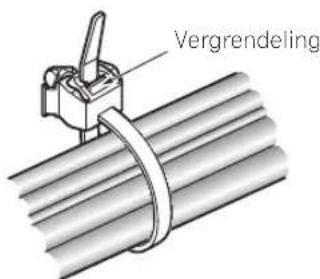

Houd de vergrendeling ingedrukt zodaye openspringt om het klembandje te verwijderen.

Druk de hendeltjes in and trek het bandjeuit de opening om het te verwijderen.

Hoe langer een klem op zichen plaat sbljft zitten, hoe groter de kans op slijtage. Een oudere klem raakt sneller beschadigd wanner deze wordt verwijderd zodat hij niet opnieuw gebruikt kan worden.

Leid de snoeren in de sponningeren van de luidspreker.

Indien de eenheid voor wandbevestiging worden gebruikt:

N.B.:

Leg eerst de Flat Screen TV op een zachte doek of iets dergelijks en bevestig daarna de luidsprekerbeugels.

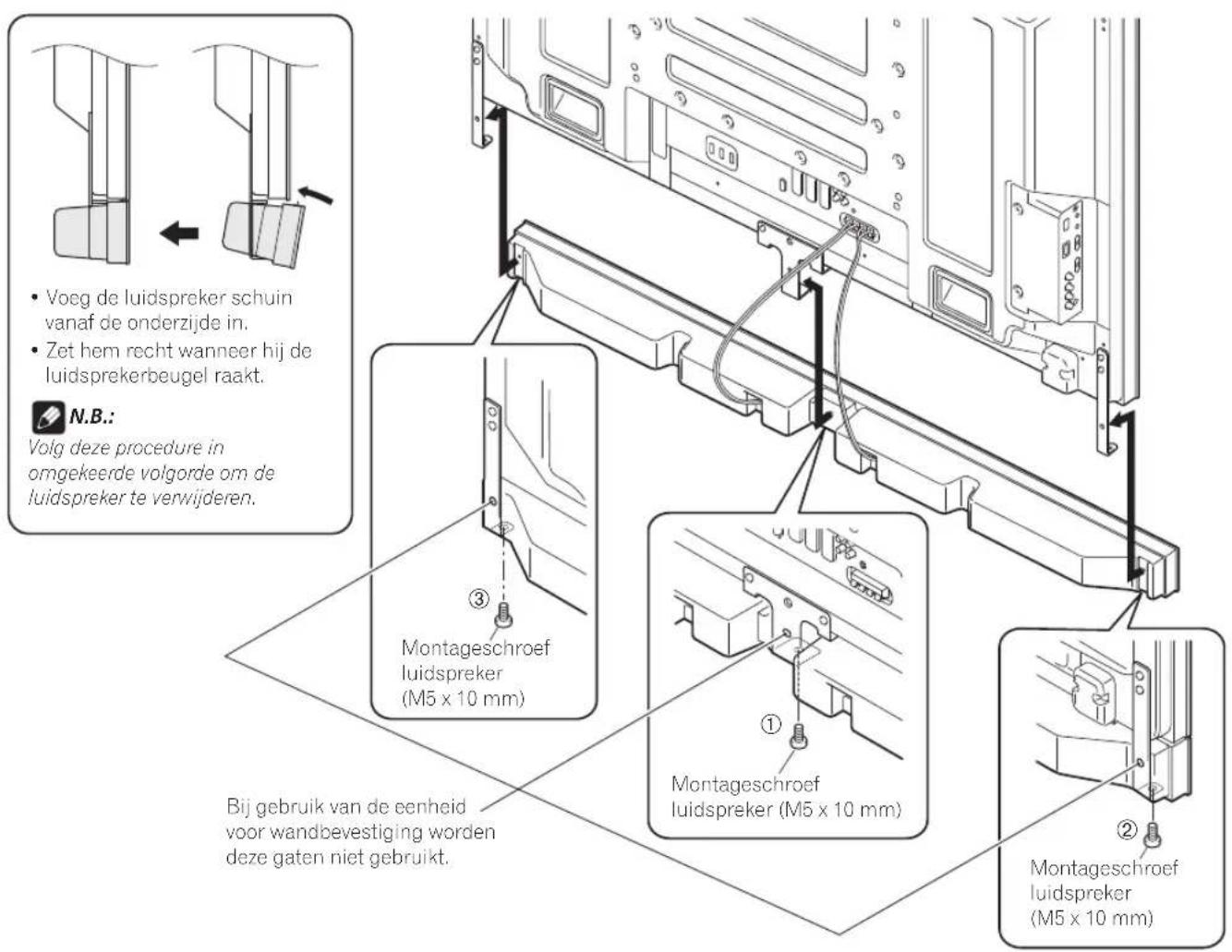

1. Bevestig de luidsprekerbeugels aan dechterzijde van de Flat Screen TV (Zie procedure 1 op bladzijde 31).
2. Sluit de meegeleverde luidsprekersnoeren aan op de awhile de van de Flat Screen TV (Zie procedure 5 op bladzijde 33).
3. Sluit de overige snoeren en het netsnoor aan op de Flat Screen TV.
4. Plaats de Flat Screen TV op de montage-onderdelen van de eenheid voor wandbevestiging.
   Zie voor meer informatie de bij de eenheid voor wandbevestiging meegeleverde bedieningshandleiding.

Let op

Ga voorzichtig om met de luidsprekerbeugels bij de installmente of aansluiting. Dit kan resulteren in letsel.

1. Sluit het andere uiteinde van de luidsprekersnoeren aan op de luidspreker (zie procedure 4 op bladzijde 33).

Let op

Zorg ervoor dat deze procedure door twee personen worden UITgevoerd.

1. Bevestig de luidspreker in de juiste richting aan de beugels.

Zorgervoordat deluidspreker Niet ondersteboven wordt bevestigd.

6. Draai de meegeleverde schroeven (op drieplaatsen) van onderop aan.

• Draai de drie schroeven in volgorde ①, ② en ③ aan zoals op de figuur aangegeven (zie blz. 35).

Het schroefgat aan dechterzijde van de luidsprekerbeugel worden gebruikt wanner de Flat Screen TV met een tafelbladstaander worden geinstalleerd. Het schroefgat worden Niet gebruikt wanner de Flat Screen TV aan de muur worden bevestigd.

N.B.:

Indien na bevestiging van de luidspreker de positie horizontal of verticaal dient te worden aangepast, maak dan eerst de montageschroeven van de luidspreker los, zet de luidspreker in de juiste positie en draai de schroeven aan op de juiste positie.

7. Samenvoegen van de snoeren (zie procedure 7 op bladzijde 34).

ONDERHOUD VAN DE BEHUIZING

Veeg stof en vuil met een poetsdoek of droge, schone doek van de behuizing.
- Bevochtig een zachte doek in een oplossing van water en een neutraal reinigingsmiddel en wring de doeck goeduit voor het verwijdenen van hardnekkige vlekken. Veeg na met een droge doeck. Gebruik geen meubelwas of andere reinigingsmiddelenaar deze de behuizing aan kuren tasteen.
- Gebruik beslist geen thinner, benzine, insectensprays en andere chemische middelen op of in de buurt van de behuizing waar dit soort middelen de behuizing aantast.
- Bij gelebruik van een chemische doek moet u alvorens gelebruik de aanwijzingen goed lezen en controleren of deze doek voor dit system geschikt is.

TECHNISCHE GEGEVENS

Behuizing .... Type basreflex

Luidsprekers (tweewegsysteme):

Woofer (voor lage tonen)

4.8 cm × 13 cm hoornvormig type

Tweeter (voor hoge tonen) 2,5 cm halfbolvormig type

Impedantie 6

Frequentiebereik 60 Hz t/m 30 000 Hz

Gevoeligheid (1 m, 1 W) 80 dB

Toelaatbare invoer:

Maximaal ingangsvermogen 18W

Nominaal ingangsvermogen 6W

Crossover-frequentie 3 kHz

Externalafmetingen

1233(B) mm × 78 (H) mm × 93 (D) mm

Gewicht:

Alleen luidspreker 2.8 kg

Met snoeren, beugels en schroeven 3,2 kg

Bijgeleverde onderdelen

Luidsprekersnoeren × 2

Luidsprekerbeugels

Zijkant × 2

Midden X1

Montageschroeven luidspreker (M5× 10mm)× 9

Handleiding × 1

OPMERKING:

Technische gegevens en ontwerp+zijn ter productverbetering zonder voorafgaande kennisgeving wijzigbaar.

BELANGRIJK BERICHT

• Neem het hieronder vermelde model- en serialnummer van deze apparatuur over. Deze nummers treft u aan op dechyterzijde.

Modelnr.

Serienr.

Bewaar deze nummers voor later gebruik.

Deponeer dit product Niet bij het gewone huishoudelijk afval wannier u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsystem voor de juiste behandeling, het opnieuw bruikbaar makeen en de recyclng van gebruekte elektronische producten.

In de lidstaten van de EU, Zwitserland en Noorwegen kuren particulieren hun gebruekte elektronische producten Gratis bij deaarvoort bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig neueuw product koopt) inleveren.

Indien u zich in een ander dan bovengenoemd land bevindt kunt u contact opnemen met deplaatselijke overheid voor informatie over de juiste verwijdering van het product.
