亲爱的使用者您好，感谢您对本公司产品的支持与爱护。

这套产品为历经多时研发与努力的结果，相信能为您提供满意的使用品质。希望这本手册能帮助您了解本产品的操作方式，并敬祝您使用愉快。

安全注意事项：

1. 本产品为精密仪器，请勿摔砸、碰撞或拆卸本产品，以免造成保修失效。
2. 请保持产品干燥以避免水气破坏电子零件。
3. 请勿将产品置于高温或阳光直接曝晒的场所，以免造成损坏。
4. 请小心使用本产品，避免机身遭强烈撞击。
5. 为了安全起见，请勿在暴风雨或打雷时使用本产品。
6. 请勿同时使用不同品牌的电池，以避免因电池种类不同而造成严重损坏。
7. 长时间不使用时请将电池取出，以避免因电池腐蚀而损坏机身。
8. 假如电池有变形或漏液现象，请立即取出电池。
9. 请使用本公司提供的附件，以避免发生规格不符的情形。
10. 请避免让幼儿玩耍本产品，以免发生误食或触电危险。
11. 若更换电池时使用的电池类型不正确，则存在爆炸危险。
12. 根据相关的指导说明处理废旧电池。

FCC符合性声明：

本设备符合FCC规则第15部分的要求。其操作符合下面两个条件：（1）本设备不会产生有害干扰；（2）本设备必须承受任何接收到的干扰，包括可能导致意外操作的干扰。

FEDERAL COMMUNICATION COMMISSION U.S.A.

本设备经检测，符合FCC规则第15部分关于B类数字设备的限制要求。

这些限制旨在为在居住区安装提供合理防护以免发生有害干扰。本设备会

产生、使用和辐射无线电频率能量，如果不按照指导说明进行安装和使用，可能会对无线电通讯造成有害干扰。

但是，不能保证在特定安装条件下不会产生干扰。如果本设备确实对无线电或电视接收造成干扰（可以通过关闭然后打开设备电源来确定），我们希望用户采取下面一项或多项措施来消除干扰：

• 调整接收天线的方向或位置。
• 使本设备远离接收器。
• 将本设备与接收器分别插入电路不同的电源插座。
• 咨询经销商或无线电/电视专业技术人员以听取建议。

请注意：若未经符合性负责方的明确许可而对设备进行任何变更或修改，会导致您失去操作此类设备的资格。

当产品需要废弃时，请尽可能回收所有组件。

电池和充电电池不应作为家庭垃圾处理！请将它们送到当地回收点进行回收处理。

让我们共同保护环境。

目录

准备使用 …… 1

摄像机各部名称....1

安装电池 2

电池充电 2

插入存储卡（选配件） 2

打开/关闭摄像机电源.... 2

设置语言 3

操作画面图示....3

基本操作 4

录制视频剪辑....4

拍摄静态照片 7

录制电视节目 9

播放录制内容....10

在计算机上播放录制内容 11

将摄像机连接到电视机 12

菜单操作 14

基本设置项目 14

高级设置项目 15

高级设置项目（续） 16

系统设置模式下的菜单项目（续） 17

电池电量图示....17

电池使用时间 17

存储容量 18

系统要求 18

规格....19

准备使用

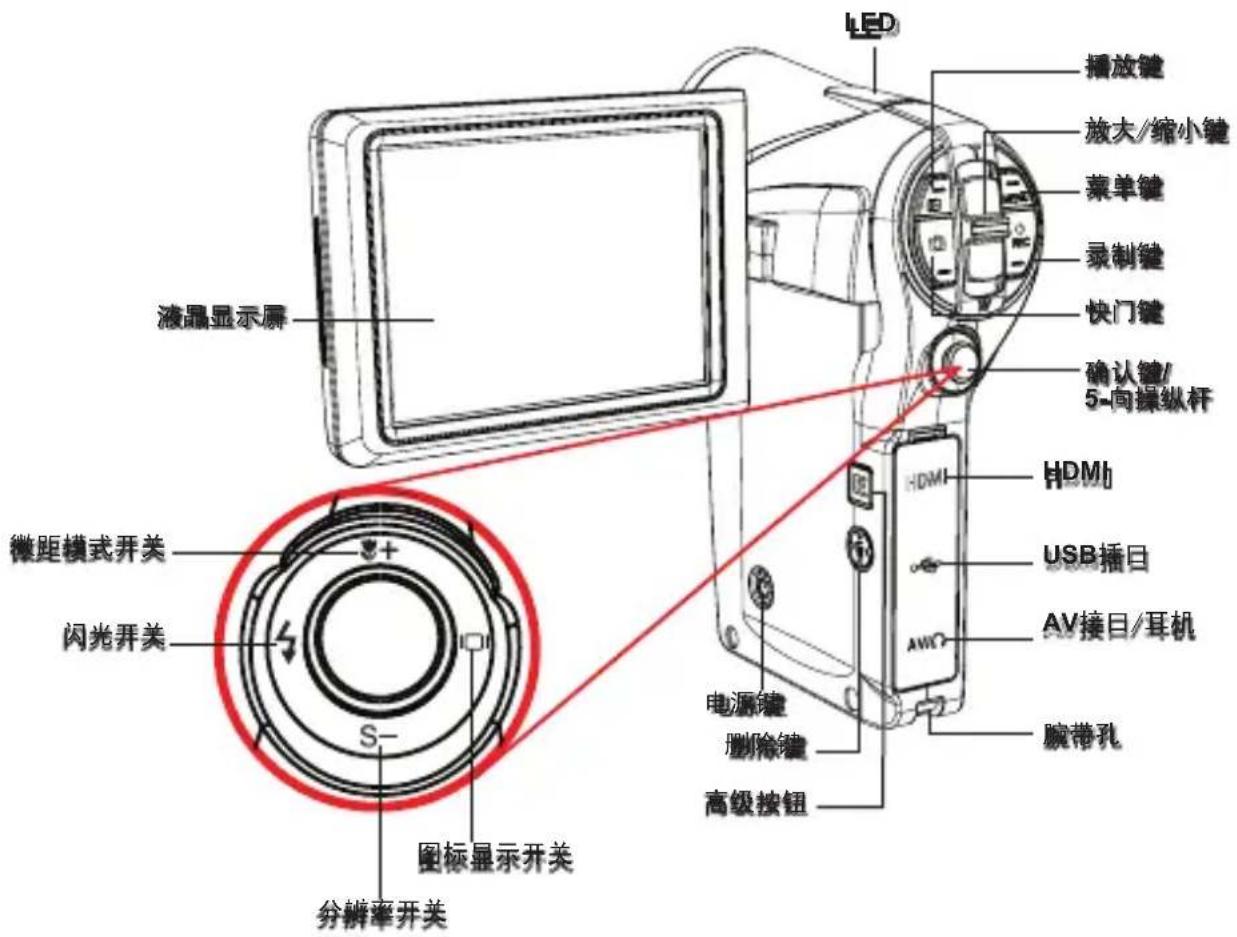

• 摄像机各部名称

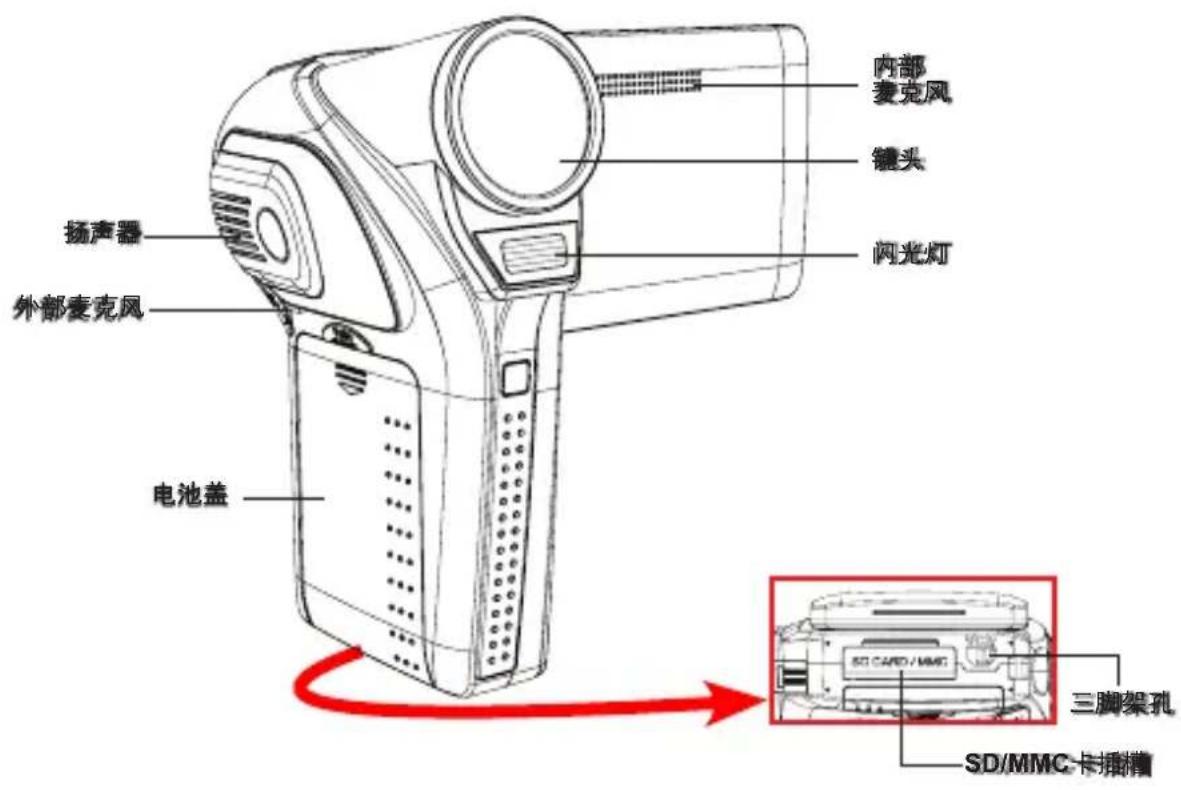

内部 麦克风 镜头 闪光灯 扬声器 外都麦克风 电池盖 三脚架孔 SD/MMC-卡插槽

液晶显示屏 微距模式开关 闪光开关 S- 图标显示开关 分辨率开关 LED 播放键 放大/缩小键 菜单键 录制键 快门键 确认键/ 5-向操纵杆 HDMI USB插目 AV接目/耳机 电源键 删除键 高级按钮 腕带孔

安装电池

1. 先按下Push按钮，然后打开电池盖。

2. 将锂离子电池装入电池仓中。请注意：电池上方的金属极片必须与仓中的金属接点对齐。

3. 电池安装完毕后，重新盖上电池盖。

第一次使用之前，请至少对电池充电8个小时。

1. 连接线缆。

将附带的交流适配器的一端连接到摄像机的USB端口，将另一端连接到电源插座。

将附带的USB线的一端连接到摄像机的USB端口，将另一端连接到通电的计算机。确保摄像机处于关机状态。

1. 充电LED指示灯变成红色，开始充电。

2. 充电被中断或者电池充电完毕后，充电LED指示灯变成绿色。

使用计算机对电池充电时，不要打开摄像机电源，否则将停止充电。

- 插入存储卡（选配件）

如要插入存储卡，请执行下列步骤：

(1) 打开SD/MMC卡盖。
(2) 轻轻地向里推卡，直至卡到达插槽底部。

如要取出存储卡，请稍微用力按压卡顶端，它将弹出一部分。从插槽中取出卡。

打开/关闭摄像机电源

打开液晶显示屏或按住电源键1秒钟，即可打开摄像机电源。

如要关闭摄像机电源，请按住电源键1～3秒钟或者关闭液晶显示屏。

如果摄像机闲置超过一段时间，可能会因为超过“自动关机”的设定时间而自行关机。

设置语言

1. 打开摄像机电源。
2. 按菜单键进入系统设置画面。
3. 使用操纵杆键选择语言项目，然后按OK进行确认。
4. 向上/向下移动操纵杆选择一种语言。
5. 完成后，按OK确认设置。

操作画面图示

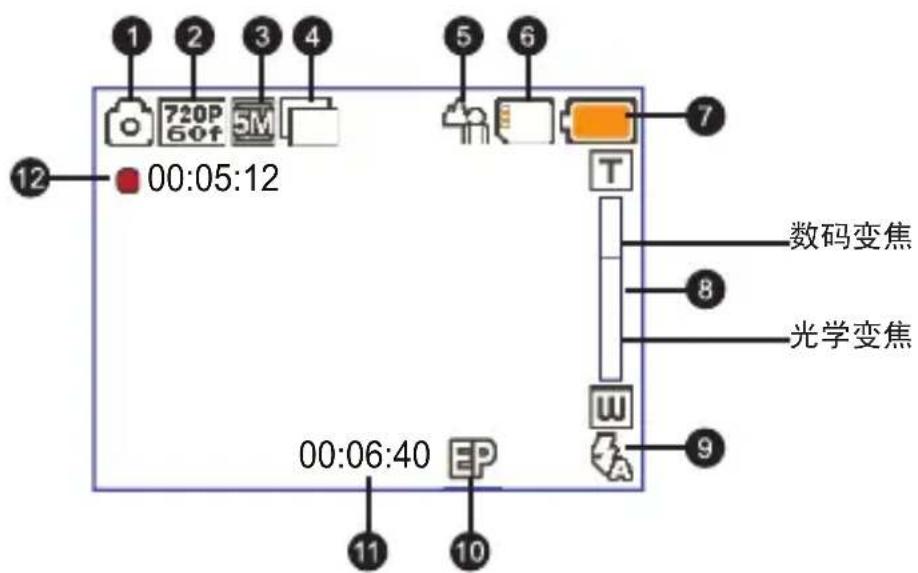

1 2 3 4 5 6 7 00:05:12 T 数码变焦 8 光学变焦 9 00:06:40 EP 10 11

1 模式图标 电池电量 7
2 摄像分辨率 变焦倍数指示条 8
3 拍照分辨率 闪光灯 9
4 持续拍照 高级模式 10
5 焦距 剩余录制时间 11
6 内置闪存/SD卡已插入 录制时间 12

基本操作

录制视频剪辑

1. 选择不同场景的摄像分辨率。

如要从各种选项中选择摄像分辨率，请按5-向操纵杆的向下(S-)键以切换到所需的摄像分辨率。

S+ S- 口

分辨率开关

1) Full HD (1920x1080): 录制细节清晰可见的视频, 以后可在高清电视上播放。
2) HD 60fps (1280x720): 以每秒60帧的速度拍摄高速动作, 录制的视频具有非常高的质量, 没有延时或侧边抖动效果。
3) HD 30fps (1280x720): 录制标准的高清视频。
4) WVGA 60fps (484x480): 以每秒60帧的速度拍摄高速动作, 但为了使文件较小, 使用的分辨率较低。
5) QVGA 30fps (320x240): 录制与iPod和iPhone兼容的视频。

2. 调整焦距：

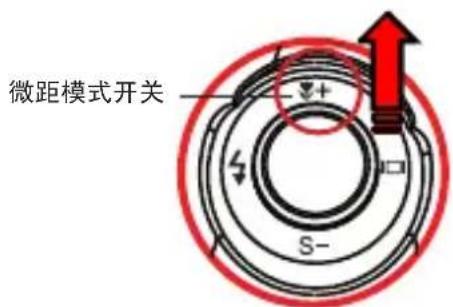

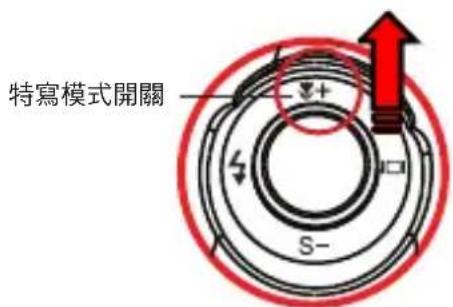

一般情况下，摄像机能自动对焦而无需调整焦距。如要近距离拍照，可以推5-操纵杆的向上键切换到微距模式（）。

微距模式开关 S-

3. 调整变焦：

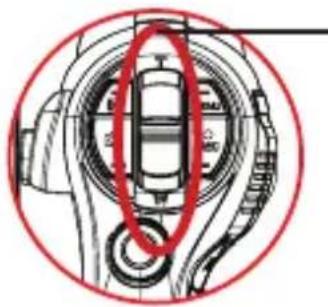

向上或向下移动缩放键可以放大或缩小屏幕。

此摄像机支持5倍光学变焦和4倍数码变焦*，即使在较远的距离也能拍摄到图像细节。

放大/缩小键

在录制期间（微距模式除外）也可以使用变焦功能。
在Full HD视频录制模式下不能使用4倍数码变焦。

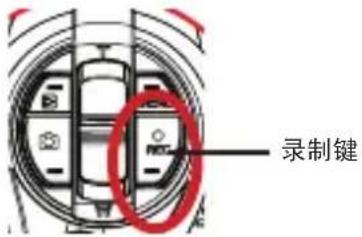

4. 按录制键开始录制。

5. 再按一次录制键停止录制。

录制键

6. 在录制期间，按 ▶ 按钮暂停录制，再按一次 ▶ 按钮继续录制。

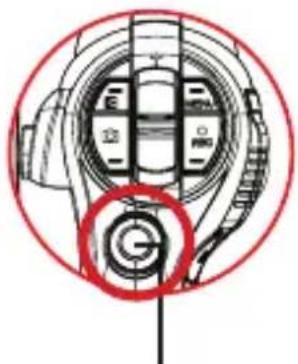

7. 视频照片(PIV)

在录制过程中，可以按操纵杆开关捕获图像。捕获图像的分辨率与拍照的分辨率相同。

在HD 720P(60f)和WVGA(60f)视频模式下可以激活电子图像防抖功能。在FULL HD(30f)、HD 720P(30f)和QVGA(30f)视频模式下，此功能被禁用。

- 拍摄静态照片

1. 调整焦距:

一般情况下，摄像机能自动对焦而无需调整焦距。如要近距离拍照，可以按向上键切换到微距模式（）。

1. 变焦:

向上或向下移动缩放键可以放大或缩小屏幕。

1. 为取得更好的图像质量，建议您拿稳LCD面板，以避免因为手抖动而导致图像模糊。

1. 将快门键按下一半，让摄像机自动对焦。对焦框变成绿色时，将快门键完全按下以拍摄静态照片。

对焦框

由于传感器捕获特性的原因，拍摄静态照片时的 LCD预览和比例会因摄像分辨率设置不同而存在差异。当摄像分辨率不同时，应设置相机的图像捕获。

摄像分辨率 预览 拍摄照片和对焦	预览	拍摄照片和对焦
FULL HD (1920x1080)	16:9比例	4:3比例
HD 60f(1280x720)	16:9比例 4:3比例
HD 30f(1280x720)
WVGA 60f(848x480)
QVGA 30f(320x240)	4:3比例 4:3比例

持续拍照

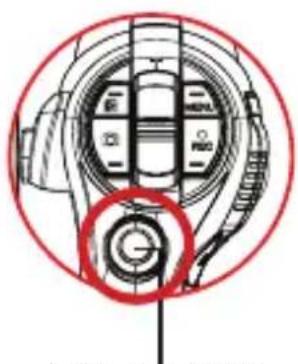

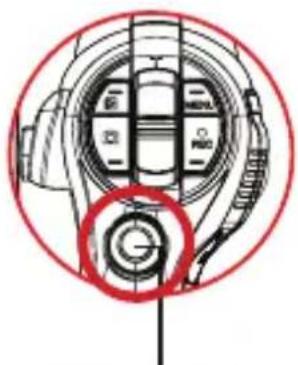

在预览模式下，“单击并按住”操纵杆可以拍摄连续图像（以视频分辨率）。摄像机将连续拍照（最多10张/秒），直至松开OK键/操纵杆或者直至存储器占满。

本摄像机采用数字视频录制技术，可以通过AV-IN线录制电视节目。

TV AV模式 AV OUT 视频 音频 AV线（一对三） AV

1. 打开电视或DVD播放机的电源。
2. 将AV线（黄色/白色/红色）连接到电视或DVD播放机上的AV-Out插孔。（在一般情况下，无需切换模式，请参阅电视或DVD播放机的用户手册。）
3. 打开摄像机电源。
4. 将AV线的另一端连接到摄像机的AV端口。当屏幕上出现弹出信息时，请选择“AV输入”。
5. 确保电视或DVD播放机上显示的图像同时显示在摄像机的液晶屏上。
6. 按录制键开始录制。
7. 再按一次录制键停止录制。

在录制电视节目期间，请勿切换电视频道或关闭电视，否则会停止录制。
① 当从电视或DVD播放机录制视频时，分辨率为480P(D1)。
如果电视信号不稳定，电视节目录制会失败。

- 播放录制内容

1. 按播放（▶）键，然后使用操纵杆选择文件。

2. 播放模式下的操作:

文件类型 如何...	操作如何...	操作
缩图模式	切换缩图模式和全屏模式。	在索引模式下,按OK键切换到全屏幕模式。在全屏幕模式下,按菜单键切换到缩图模式。
全屏模式	切换文件。	1. 在缩图模式下:使用操纵杆移动选框。2. 在全屏模式下:使用操纵杆左右移动。
	删除	1. 在缩图模式下:按菜单键或删除键以删除文件。2. 在全屏模式下:按删除键以删除文件。
视频	开始播放(在全屏模式下)选中时,自动开始播放文件。
	暂停/继续播放 在播放期间/当暂停时,按OK键。
	调节音量 在播放期间,	使用操纵杆向上或向左移动。
	停止播放 在播放期间,	按菜单键。 菜单
	返回预览屏幕 按快门键。 快门
	快进	在播放期间,使用操纵杆向右移动。如要停止,请按菜单键。
	后退	在播放期间,使用操纵杆向左移动。如要停止,请按菜单键。
照片	放大/缩小 使用操纵杆向上或向下移动。
	锁定/释放变焦倍数 当变焦倍数超过1.0倍时,按OK键。
	浏览放大的照片 当变焦倍数锁定时,使用操纵杆浏览照片。

在计算机上播放录制内容

安装软件

请注意，录制的视频是.mov格式。因此，需要使用一些特殊程序在计算机上观看录制内容。请安装随机光盘中的TotalMedia Extreme软件。

连接到计算机

在PC中正确安装软件后，请打开摄像机电源，使用USB线将摄像机（已插入SD卡）连接到计算机。

将摄像机连接到电视机

将摄像机连接到HDTV

电视机：配备HDMI输入端口的HDTV

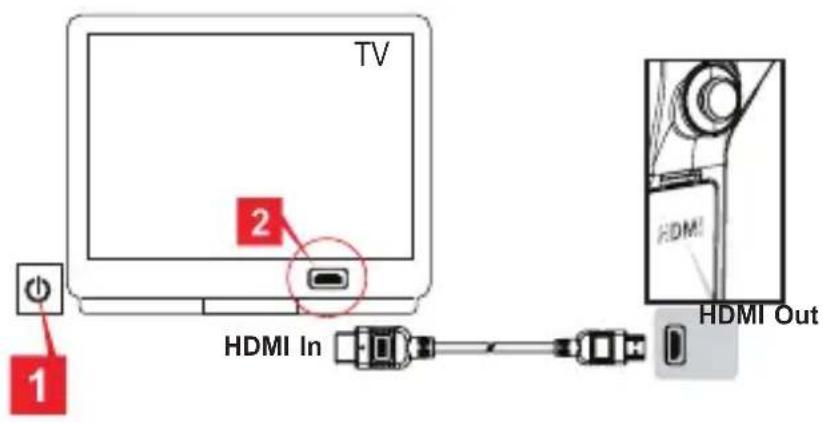

TV 2 1 HDMI输入 HDMI输出

1. 打开HDTV的电源。
2. 将HDMI线的HDMI-输入接头（较大的一端）连接到HDTV。
3. 打开摄像机电源。
4. 将HDMI线的另一端连接到摄像机。
5. 将HDTV切换到“HDMI输入”模式。

HD TV将以1080i（60场）分辨率模式显示您的视频剪辑，尽管剪辑是以1080P（30帧）设置录制的。

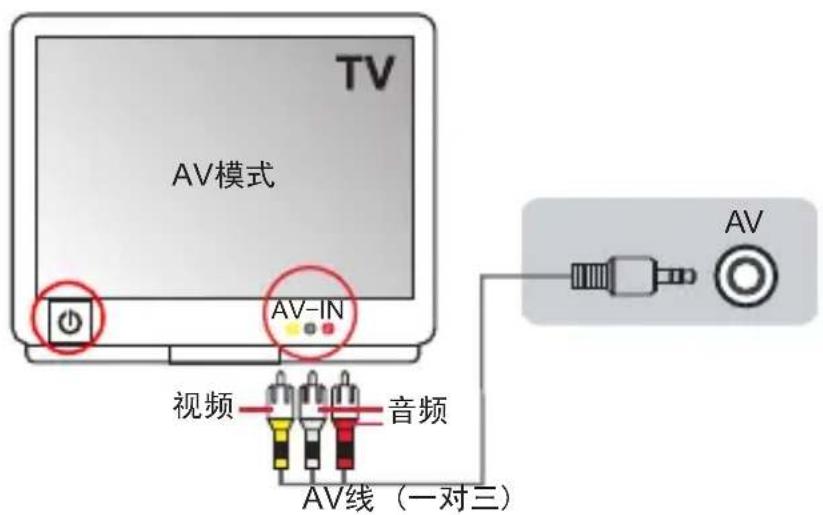

将摄像机连接到标准电视机

电视机 = 传统CRT电视机

TV AV模式 AV-IN 视频 音频 AV线（一对三） AV

1. 打开电视电源，将其切换到AV模式。
2. 将AV线的音频和视频端头（黄色/白色/红色）连接到电视机的AV-IN插孔。
3. 打开摄像机电源。
4. 将AV线的另一端连接到摄像机的AV端口。当屏幕上出现弹出信息时，请选择“视频输出”。

菜单操作

基本设置项目

开机 → 按菜单键。

项目 选项	说明选项	说明
摄像分辨率	FULL HD(30f)	将摄像分辨率设成FULL HD(1920x1080像素)。
	HD 60f(720P)	将摄像分辨率设成HD 60f(1280x720像素)。
	HD 30f(720P)	将摄像分辨率设成HD 30f(1280x720像素)。
	WVGA 60f(DVD)	将摄像分辨率设成WVGA 60f(848x480像素)。
	QVGA 30f	将摄像分辨率设成QVGA 30f(320x240 像素)。
拍照分辨率	3M	将拍照分辨率设成300万像素。
	5M	将拍照分辨率设成500万像素。
	8M	将拍照分辨率设成800万像素。
	12M	将照片分辨率设成1200万像素。
哔声	关闭	不发出哔声。
	开启	启用哔声。
	快门音	禁用哔声,但保留快门声。
时间设定 -		设置日期和时间。
系统语言	-	选择OSD所使用的语言。
日期打印	开启 在每张照片上打印日期标记。
	关闭 不使用 日期标记功能。
图标	开启/关闭	在屏幕上显示/不显示OSD图标。
幻灯片 开启/关闭 允许/禁止 摄像机按顺序显示图像/视频剪辑。

高级设置项目

如要微调摄像机功能，请按侧面的“E”（高级）键，如图所示。这将展开如下所述的菜单项目。

项目 选项	说明 选项	说明
闪光灯	开启 每次	拍摄时闪光灯都闪光。
	自动 光线	不足时,闪光灯自动闪光。
	关闭 不使用闪光灯。
夜景 自动/关闭		默认设置允许您拍摄背景黑暗的照片。在黑暗场所拍摄照片时快门速度会变慢,因此我们建议您使用三脚架以防止因手抖动而导致模糊。注意:在黑暗条件下启用此功能进行拍摄时,噪声会增加。注意:启用此功能时,防抖功能被禁用。
曝光补偿 -2~+2		当预览图像看起来太亮或太暗时,您可以手动调整曝光以获得较佳的效果。正值表示图像会变亮,负值表示图像会变暗。
定时自拍 开启/关闭		启用/禁用定时自拍功能。开启定时自拍功能时,相机在按下快门键后等待十秒钟,然后拍摄。
持续拍照(以视频分辨率)	开启/关闭 使用/不使用持续拍照功能。
白平衡	自动 摄像机自动调整白平衡。
	晴天 此设置适合于晴天在户外拍摄。
	阴天 此设置适合于阴天或有阴影时拍摄。
	荧光灯 此设置适合于在荧光灯照明的室内或在高色温环境中拍摄。
	白炽灯 此设置适合于在白炽灯照明的室内或在低色温环境中拍摄。
图像特效	正常 以自然色进行拍摄。
	黑白 以黑白效果进行拍摄。
	怀旧 以深褐色调进行拍摄。
自动对焦锁定 开启/关闭 使用/不使用自动对焦功能。
摄像防震	开启 减轻因手抖动而导致的画面模糊。
	关闭 不使用摄像防震功能。
脸部跟踪 开启/关闭 启用/禁用脸部跟踪功能。
LCD亮度	1~4	设置液晶屏亮度。
电视制式	NTSC	将电视制式兼容性设成NTSC。此选项适合于美国、台湾、日本和韩国等地。
	PAL	将电视制式兼容性设成PAL。此选项适合于德国、英国、意大利、荷兰、中国、日本和香港等地。
交流频率	50Hz	将交流频率设成50赫兹*。
	60Hz	将交流频率设成60赫兹*。
自动关机	关闭	不使用自动关机功能。
	3 min	当空闲时间超过3分钟时,摄像机自动关机。
格式化	是	格式化存储介质。请注意:介质中存储的全部文件将丢失。
	否	取消操作。
出厂设置	开启	恢复出厂默认值。请注意:当前设置将被覆盖。
	关闭	取消操作。

系统设置模式下的菜单项目（续）

* 交流频率设置表:

地区英国德国法国意大利西班牙					荷兰	俄罗斯
设置50Hz 50Hz 50Hz 50Hz 50Hz 50Hz
地区葡萄牙美国台湾中国日本韩国泰国
设置50Hz 60Hz 60Hz 50Hz				50/60 Hz	60Hz 50Hz

电池电量图示

图标说明
	电池电量全满
	电池电量中等
	电池电量低*闪光灯将被禁用。”
	电池没电了

注意：为避免使用过程中突然断电，建议您在该图标指明电池电量低时更换电池。

电池使用时间

静态照片 视频剪辑	视频剪辑
拍摄张数 录制时间(分钟)
500	80 分钟
* 拍摄间隔30秒** 关闭闪光灯*** 分辨率设在500万(2592x1944)	* 分辨率设成 720P 60f(1280x720 @60f)

注意：此表仅供参考。实际电池使用时间与电池类型和充电程度有关。

存储容量

存储器	视频(分钟)静态照片
	FULL HD 30f / HD 720P 60f	HD 720P 30f / WVGA 60f	QVGA 30f 5M
SD卡(512MB)	7 15 45 290
SD卡(1GB)	15 30 90 580
SD卡(2GB)	30 60 180 160
SD卡(4GB)	60 120 240 2320
SD卡(8GB)	120 240 480 2320

注意：实际容量值会因景物和周围环境的色饱和度和复杂程度不同而有所差异（误差范围±30%）

系统要求

系统要求在使用不同视频分辨率设置时并不相同：

摄像分辨率计算机系统要求计算机系统要求
FULL HD(1920x1080)@30fps	操作系统 = Windows XP SP2、Vista或以上版本CPU = Pentium 4 3.2GHz Core 2 Dual或以上系统 RAM = 1GB(推荐2GB)显卡 = 256MB RAM
HD 60f (1280x720) @60fps
HD 30f (1280x720) @30fps	操作系统 = Windows XP SP2、Vista或以上版本CPU = Pentium 4 3.2GHz或以上系统 RAM = 512MB(推荐1GB)显卡 = 256MB RAM
WVGA 60f (848x480) @60fps
QVGA 30f (320x240) @30fps
项目说明	说明
图像传感器500万(2592x1944像素)
分辨率	静态图像:3M、5M、8M、12M摄像分辨率:1920x1080,最高30fps (FULL HD)1280x720,最高60fps (HD 60f)1280x720,最高30fps (HD 30f)848x480,最高60fps (WVGA 60f)320x240,最高30fps (QVGA 30f)
镜头5倍光学自动变焦镜头
焦距范围正常:80cm~;	微距:1cm~80cm
光圈范围	F3.5~F3.7,f=6.8~34.0mm
数码变焦4倍(在FULL HD模式下不可用)
快门速度1~1/2000秒
文件格式MOV、JPEG
内置闪存40MB用作存储区
外部存储器	SD/SDHC卡(最小256MB,最大32GB)
液晶显示屏	7.6cm (3") LTPS LCD
电视输出	HDTV HDMI,支持NTSC/PAL制式
接口	USB 2.0
麦克风内置立体声麦克风;	外部麦克风插孔
扬声器是
夜景是(在静态图像模式和视频模式下)
电子图像防抖(E.I.S.)	在720P 60fps和WVGA 60 fps模式下可用
电池NP60兼容锂离子充电	电池
外部电源	100~240V、50~60Hz、5V、2A
外形尺寸	120 x 84 x 48 mm

注意：规格如有变更，恕不另行通知。

有关此摄像机的详细信息和高级操作，请参阅随机光盘中的电子版手册。

歡迎使用：

親愛的使用者，感謝您對本公司產品的支持與愛護。

這套產品為歷經多時研發與努力的成果，相信能提供您滿意的使用品質。希望這本手冊能幫助您瞭解本產品的操作方式，並敬祝您使用愉快。

注意事項：

1. 本產品為精密儀器，請勿摔砸、碰撞或拆卸本產品，以免造成保固失效。
2. 請保持產品乾燥以避免水氣破壞電子零件。
3. 請勿將產品置於高溫或陽光直接曝曬的場所，以免造成損壞。
4. 請小心使用本產品，避免機身遭強烈撞擊。
5. 為了安全起見，請勿在暴風雨或打雷時使用本產品。
6. 請勿同時使用不同廠牌的電池。以避免因電池種類不同而發生爆炸。
7. 長時間不使用時請將電池取出，以避免因電池腐蝕而損壞機身。
8. 假如電池有變形或漏液的情形，請立即取出更換新電池。
9. 請使用本公司所提供的附件以避免發生規格不符的情形。
10. 請避免讓幼兒玩耍本產品，以免發生誤食或觸電之危險。
11. 換用錯誤類型的電池有導致爆炸的危險。
12. 請依指示棄置用過的電池。

FCC規範聲明：

本設備符合FCC條款第15部份的規定。操作程序受限於以下兩個條件：（1）本設備不得產生不良干擾，且（2）本設備必須承受任何接收到的干擾，包括可能導致意外操作的干擾。

FEDERAL COMMUNICATION COMMISSION U.S.A.

本設備已經通過測試，並符合FCC條款第15部份中關於Class B數位設備的

規定。這些規定的主要目的是確保此設備在住宅區環境中操作時，能提供

合理的保護並對抗有害的干擾。本設備會產生、使用及放射無線射頻能量，如未根據本手冊指示的方法安裝和使用本設備，有可能對無線電通訊造成有害的干擾。

然而，我們不能保證在特定環境下安裝此設備不會帶來任何干擾。如果本設備確已對無線電波或電視接收產生不良干擾，您可採取以下一個或多個方式來改善干擾狀況：

• 重新調整收訊天線的方向或位置。
• 將設備移到遠離接收器的位置。
• 將本設備插頭插入與接收器不同的電源插座上。
• 尋求經銷商或有經驗的無線電／電視技術人員的協助。

請注意，若未獲得負責保固一方的明確許可而擅自修改或改裝本設備，將使您喪失操作本設備的權限。

廢棄本產品時，請儘可能回收所有零組件。

電池和充電式電池不可棄置在您的家庭廢棄物中！

請將它們送到您當地的回收地點回收。

讓我們齊心協力一起保護環境。

目錄

準備事項 ....1

攝影機各部名稱....1

安裝電池 2

電池充電 2

安裝記憶卡（選購） 2

開/關攝影機....2

設定語言 3

讀取 LCD 指示燈號....3

基本操作 4

錄製短片 4

拍照....7

錄製電視節目 9

播放您錄製的影片 10

在電腦播放您錄製的影片 11

連接攝影機至電視....12

選單操作 14

基本設定項目 14

進階設定項目 15

進階設定項目（續）....16

系統設定模式的選單項目（續） 17

電量指示燈 17

電池壽命參考表....17

記憶體儲存容量表 18

系統需求....18

系統規格表....19

準備事項

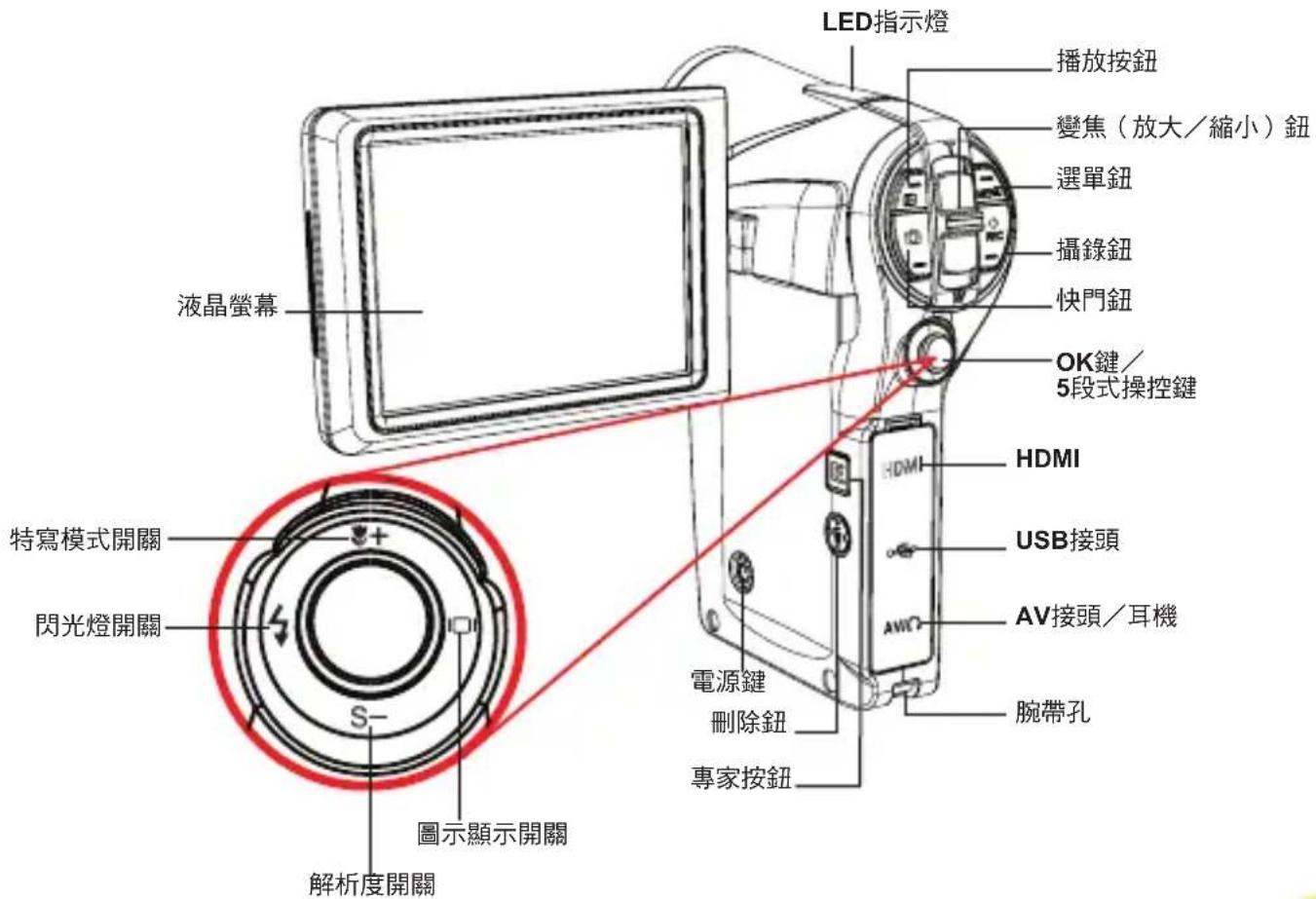

• 攝影機各部名稱

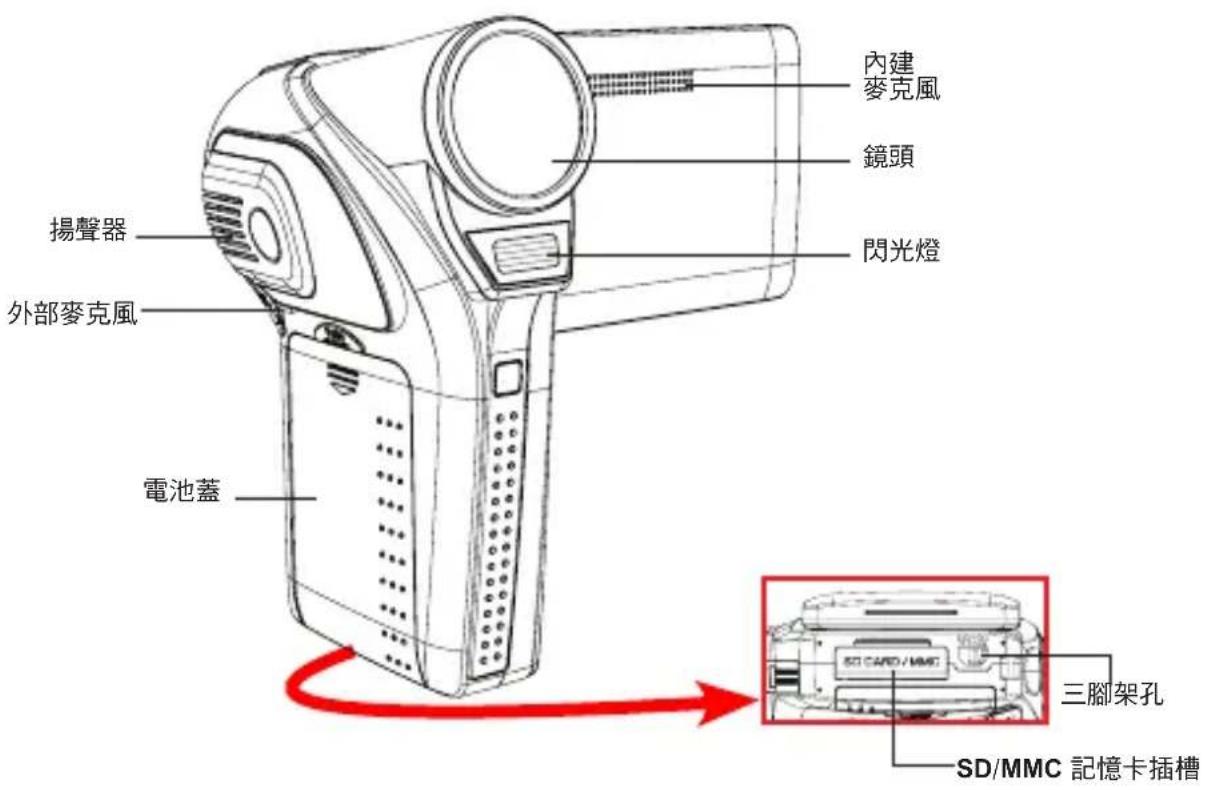

內建 麥克風 鏡頭 閃光燈 揚聲器 外部麥克風 電池蓋 三腳架孔 SD/MMC 記憶卡插槽

LED指示燈 播放按鈕 變焦（放大／縮小）鈕 選單鈕 攝錄鈕 快門鈕 OK鍵／ 5段式操控鍵 液晶螢幕 特寫模式開關 閃光燈開關 圖示顯示開關 解析度開關 HDMI USB接頭 AV接頭／耳機 電源鍵 刪除鈕 專家按鈕 腕帶孔

安裝電池

1. 先按下下壓鈕，然後掀開電池蓋。
2. 請將攝影機隨附的鋰電池裝入電池安裝槽。請依照正負極圖示，將電池正確安裝於電池安裝槽。
3. 當電池安裝完成後，即可將電池上蓋蓋回。

首次使用攝影機時，請充電至少達 8 小時。

1. 接上連接線。

將隨附 AC 變壓器的一端連接到攝影機的 USB 埠，另一端則連接到牆上電源插座。

將隨附 USB 連接線的一端連接到攝影機的 USB 埠，另一端連接到已開機的電腦。請先關閉攝影機的電源。

1. 充電的 LED 指示燈呈現紅色時，即代表攝影機已開始充電。
2. 當充電纜線拔除或電源裝置完全充滿電時，充電的 LED 指示燈便會轉為綠色。

使用電腦將電池充電時，不可開啟攝影機電源，否則充電會停止。

- 安裝記憶卡（選購）

請依照下列步驟進行記憶卡的安裝：

(1) 開啟 SD/MMC 卡蓋。
(2) 插入記憶卡，直到記憶卡到達插槽盡頭為止。

如欲取出記憶卡，請輕壓並卸除卡片。然後再從插槽取出卡片即可。

開/關攝影機

開啟 LCD 螢幕或按住電源鍵不放約一秒鐘，以開啟攝影機的電源。

如欲關閉攝影機電源，請按住電源鍵不放約 1～3 秒鐘或關閉 LCD 螢幕。

當攝影機閒置一段時間後，可能會超過【自動關機】的設定時間而自行關閉。

設定語言

1. 啟動攝影機。
2. 按下選單鍵以進入系統設定畫面。
3. 使用操控鍵選擇語言項目，然後按 OK 確認。
4. 往上／下推操控鍵選擇語言。
5. 完成之後，請按 OK 確認設定。

- 讀取 LCD 指示燈號

1 2 3 4 5 6 7 00:05:12 T 數位變焦 8 光學變焦 9 00:06:40 EP 10 11

1 模式標誌 電池壽命
② 攝影解析度 變焦比例指示燈
3 照片解析度 閃光燈
4 連拍 專家模式
5 對焦 剩餘可錄影時間
6 內建記憶／已插入SD卡
12 錄影時間

基本操作

錄製短片

1. 選擇不同使用方案中的視訊解析度。

若想在各種不同選項中選擇視訊解析度，請按下向下 5 段式操控鍵的「向下」(S-) 鈕，以切換成偏好的視訊解析度。

S+ S- 口

解析度開關

1) Full HD (1920x1080): 可讓您以極清晰的細節錄影，並於稍後在 HD TV 上播放。
2) HD 60fps (1280x720): 可讓您以每秒 60 影格速率擷取高速動態，以精準無任何延遲或不穩定副作用的品質等級錄影。
3) HD 30fps (1280x720): 用以錄製標準 HD 視訊。
4) WVGA 60fps (484x480): 以每秒 60 影格速率錄製高速動態，但以較低的解析度將檔案大小保持為較小。
5) QVGA 30fps (320x240): 用來錄製 iPod 及 iPhone 相容視訊。

2. 調整焦距：

攝影機通常可以自動對焦而不需要您調整焦距。如果想要拍攝特寫照片，您可以按下 5 段式操控鍵的「往上」按鈕以切換到特寫模式（）。

特寫模式開關 S-

3. 調整變焦：

將縮放鈕向上或向下推來將畫面拉近或拉遠。

攝影機具有 5 倍光學變焦及 4 倍數位變焦*，讓您即使在遠距離外，仍可擷取到影像細節。

攝錄期間也可以使用縮放功能（除了放大模式之外）。
Full HD 錄影不提供 4 倍數位變焦。

1. 按攝錄鍵以開始錄影。
2. 再按一次攝錄鍵停止錄影。

1. 在錄影時，按下「▶鍵以暫停錄製，再度按下「」鍵可繼續錄影。

7. 子母畫面 (PIV)

在錄影時，您可以按下「操控鍵」開關以擷取影像。您所擷取的影像會以設定靜態圖片相同的解析度出現。

電子影像穩定功能可在 HD 720P(60f) 及 WVGA(60f) 視訊模式中加以啟動。在 FULL HD(30f)、HD 720P(30f) 及 QVGA(30f) 視訊模式中，會停用本功能。

拍照

1. 調整焦距：

攝影機通常可以自動對焦而不需要您調整焦距。如果想要拍攝照片，您可以按下「往上」按鈕以切換到特寫模式（）。

1. 變焦：

將變焦鈕向上或向下推來將畫面拉近或拉遠。

1. 為了更好的拍照品質，我們建議您用手握緊液晶螢幕以避免因手振而引起的影像模糊。

1. 半按快門鈕不放讓攝影機進行自動對焦。對焦框變成綠色時，完全按下按鈕拍攝照片。

對焦框

由於感應器拍攝功能的緣故，靜態照片的液晶螢幕預覽與比例依攝影解析度的不同而有所差異。因此攝影機擷取影像時的攝影解析度會有所不同。

攝影解析度 預覽 拍照與對焦
FULL HD (1920x1080)	16:9 比例	4:3 比例
HD 60f (1280x720)	16:9 比例 4:3 比例
HD 30f (1280x720)
WVGA 60f(848x480)
QVGA 30f(320x240)	4:3 比例 4:3 比例

連拍

在預覽模式中，您可以「按住」操控鍵來連續拍攝影像（以影片解析度）。攝影機會連續拍照（最多每秒10張），直到您放開 OK 鍵／操控鍵或記憶體已滿為止。

數位錄影技術可讓您透過 AV 輸入端子線錄製電視節目。

TV 影音模式 影音輸出 影片——音源 影音纜線 AV

1. 開啟電視機或 DVD 播放機的電源。
2. 將 AV 端子線（黃色／白色／紅色）連接至電視機或 DVD 播放機的影音輸出插孔。（通常不需要切換模式，請參閱電視機或 DVD 播放機的使用手冊。）
3. 啟動攝影機。
4. 將 AV 端子線的另一端連接至攝影機的「AV」埠。畫面顯示彈出式訊息時，請選擇「AV 輸入」。
5. 確定顯示在電視機或 DVD 播放機上的影像也顯示在攝影機的液晶螢幕上。
6. 按下攝錄鍵來開始錄影。
7. 再按一次攝錄鍵以停止錄影。

錄製電視節目時，請勿轉台或關閉電視機電源，否則攝影機會停止錄製。
錄製電視機或 DVD 播放機的影像時，解析度為 480P（D1）。
若電視訊號不穩定，電視節目錄製將會失敗。

播放您錄製的影片

1. 按下播放(▶)鍵並使用播放鍵以選擇檔案。

2. 播放模式功能操作：

檔案類型 如何...	動作
縮圖模式全螢幕模式	在縮圖模式及全螢幕模式之間切換	縮圖瀏覽時,按 OK 鍵切換至全螢幕瀏覽。全螢幕瀏覽時,按選單鈕切換至縮圖瀏覽。
	在檔案之間切換	1. 在縮圖模式:用操控鍵移動選框。2. 在全螢幕模式:將操控鍵向左或向右推。
	刪除	1. 在縮圖模式:按下選單鍵或刪除鍵以刪除檔案。2. 在全螢幕模式:按下刪除鍵以刪除檔案。
影片	開始播放 選取之後(在全螢幕模式下),檔案會自動開始播放。
	暫停/繼續播放	播放或暫停時,按下 OK 鍵。
	調整音量	播放時,將操控鍵向上推調高音量、向下推降低音量。
	停止播放	在播放時,按下選單鍵。
	回到預覽畫面	按下快門鈕。
	快速前進	播放時,將操控鍵向右推。若想停止,按下選單鍵。
	快速後退	播放時,將操控鍵向左推。若想停止,按下選單鍵。
照片	圖片放大或縮小	將操控鍵向上或向下推。
	鎖住或解除放大比率	放大比率大於 1.0x 時,按 OK 鍵。
	瀏覽放大的圖片。	放大比率鎖住時,移動操控鍵瀏覽圖片。

在電腦播放您錄製的影片

安裝軟體

請注意影片錄製格式為 .mov。因此您需要特殊程式才能在電腦上瀏覽影片。請安裝隨附光碟中的 TotalMedia Extreme 軟體。

連接 PC

在您的個人電腦上正確安裝軟體之後，請開啟攝影機並使用 USB 連接線將攝影機與您的電腦相連（插入 SD 卡）。

- 連接攝影機至電視

攝影機與 HDTV 連線輸出

電視：有 HDMI 輸入埠的 HDTV

TV 2 1 HDMI In HDMI Out

1. 開啟 HDTV 電源。
2. 將 HDMI 連接線的 HDMI-in 接頭（較大的一端）連接至 HDTV。
3. 啟動攝影機。
4. 將 HDMI 連接線的另一端連接至攝影機。
5. 將 HDTV 切換到「HDMI 輸入」模式。

HD TV 會以 1080i (60 個圖場) 解析度模式顯示您的視訊短片。即使它是以 1080P (30 影格) 設定值錄製亦同。

連接攝影機至標準電視

電視機 = 傳統電視機

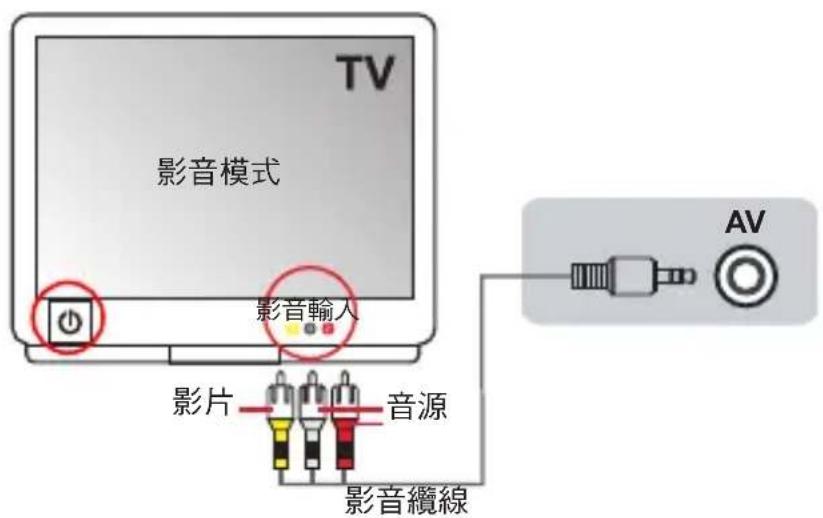

TV 影音模式 影音輸入 影片——音源 影音纜線 AV

1. 啟動電視並將電視切換至影音模式。
2. 將影音纜線的音訊及視訊端子（黃／白／紅）連接至電視的「影音輸入」介面。
3. 啟動攝影機。
4. 將 AV 端子線的另一端連接至攝影機的「AV」埠。當螢幕出現彈出式訊息時，請選擇「影音輸出」。

選單操作

基本設定項目

開啟方法：開機 → 按選單鈕。

項目 選項 說明
攝影解析度	FULL HD(30f)	將攝影解析度設至 FULL HD (1920x1080 畫素)。
	HD 60f(720P)	將攝影解析度設至 HD 60f (1280x720 畫素)。
	HD 30f(720P)	將攝影解析度設至 HD 30f (1280x720 畫素)。
	WVGA 60f(DVD)	將攝影解析度設至 WVGA 60f (848x480 畫素)。
	QVGA 30f	將攝影解析度設至 QVGA 30f (320x240 畫素)。
照片解析度	3M 將照片解析度設至 300 萬畫素。
	5M 將照片解析度設至 500 萬畫素。
	8M 將照片解析度設至 800 萬畫素。
	12M 將照片解析度設至 1200 萬畫素。
嗶聲	關閉	關閉嗶聲音效。
	開啟	啟動嗶聲音效。
	開啟快門	關閉嗶聲音效,但保留快門音效。
時間設定 -		設定日期與時間。
語言	-	設定 OSD 所顯示的語言。
日期標記	開啟 在每張	相片上打印日期。
	關閉 關閉日期標記。
圖示	開啟/關閉	開啟/關閉螢幕的介面圖示顯示。
幻燈片 開啟/關閉 啟用/停用		攝影機以依序顯示影像/視訊短片。

進階設定項目

若您想要微調您的攝影機功能，請如圖所示按下機體側面的「E」（專家）鍵。即會展開下列的選單項目。

項目 選項	說明
閃光燈	開啟強制於每次拍照時使用閃光燈。
	自動當光源不足時,便會自動啟用閃光燈。
	關閉閃光燈已關閉。
夜景自動/關閉		預設設定值可適用於光源較為不足的拍攝環境。在較暗的地方拍攝相片時,快門速度會變慢,因此建議您使用三腳架以避免因手震造成的影像模糊。註:在啟用本功能下在黑暗中拍攝時,會增加雜訊。註:啟用本功能時,穩定器功能會關閉。
曝光補償	-2~+2	當預覽影響過亮或過暗時,可以手動調整曝光,以提升拍攝效果。正值代表影像會比標準情況明亮;負值則會讓影像呈現微暗效果。
定時自拍開啟/關閉		啟動/關閉定時自拍。定時自拍功能啟動後,一旦按下快門鍵,攝影機錄影便會出現10秒的延遲。
連拍(以影片解析度)	開啟/關閉啟用/關閉連拍功能。
白平衡	自動攝影機會自動調整白平衡。
	晴天此設定適用於晴天環境的戶外錄影。
	陰天此設定適用於陰天或陰暗環境的錄影。
	日光燈此設定適用於螢光燈光源或高色溫環境的室內錄影。
	鎢絲燈此設定適用於鎢絲燈光源或低色溫環境的室內錄影。
特效	正常 在自然色彩下錄影。
	黑白 在黑白背景下錄影。
	古典 在復古色調的環境中錄影。
鎖住自動對焦開啟/關閉啟用/關閉自動對焦功能。

• 進階設定項目（續）

項目 選項 說明
防手震	開啟 開啟防手震可降低拍攝時因手震所引起的畫面模糊。
	關閉 不使用防手震功能。
臉部追蹤 開啟/關閉 啟用/關閉臉部追蹤功能。
LCD 亮度	1~4	設定 LCD 亮度。
電視系統	NTSC	設定符合 NTSC 的電視系統。此功能適用於美國、台灣、日本及韓國等地區。
	PAL	設定符合PAL的電視系統。此功能適用於德國、英國、義大利、荷蘭、中國、日本及香港。
交流頻率	50Hz	設定交流頻率為 50 赫茲*。
	60Hz	設定交流頻率為 60 赫茲*。
自動關機	關閉	取消自動關機功能。
	3 min	當攝影機超過 3 分鐘未作業,便會自動關機。
格式化	是	格式化儲存媒介。請注意,媒介中的所有檔案將會全數刪除。
	否	取消動作。
出廠設定	開啟	復原出廠設定值。請注意,您目前使用的設定值將會被覆蓋。
	關閉	取消動作。

- 系統設定模式的選單項目（續）

* 交流頻率設定表：

區域	英國 德國 法國 義大利 西班牙			荷蘭	蘇聯
設定	50Hz 50Hz 50Hz 50Hz 50Hz 50Hz
區域	葡萄牙 美國 台灣 中國 日本 韓國 泰國
設定	50Hz 60Hz 60Hz 50Hz 50/60Hz 60Hz 50Hz

電量指示燈

圖示說明
	電量滿載
	電量中等
	電量低*將會停用閃光燈。
	電力耗盡

註：為避免攝影機於拍攝中途斷電，建議您在電力不足時即更換電池。

電池壽命參考表

靜態影像拍照 動態影像攝影
拍攝張數 攝影時間(分)
500 80 分鐘
* 拍攝間隔30秒** 閃光燈關閉*** 5M(2592x1944)畫素所能拍照的張數	* 720P 60f畫素所能拍照的張數(1280x720 @60f)

註：本表資料僅供參考。實際電池使用壽命將因為電池類型和充電程度不同而有所差異。

記憶體儲存容量表

記憶體	錄影(分)靜態影像拍照
	FULL HD 30f / HD 720P 60f	HD 720P 30f / WVGA 60f	QVGA 30f 5M
SD卡(512MB)	7 15 45 290
SD卡(1GB)	15 80 90 580
SD卡(2GB)	30 60 180 1160
SD卡(4GB)	60 120 240 2320
SD卡(8GB)	120 240 480 2320

註：實際數值可能會依拍攝主題之複雜度及彩度不同而有所差異（誤差範圍：± 30%）。

- 系統需求

系統需求將隨攝影解析度設定而有所變化：

攝影解析度 電腦系統需求
FULL HD(1920x1080)@30fps	作業系統 = Windows XP SP2、Vista 或以上版本CPU = Pentium 4 3.2GHz Core 2 Dual 或以上系統記憶體 = 1GB (建議2GB)顯示卡 = 256MB 的記憶體
HD 60f (1280x720) @60fps
HD 30f (1280x720) @30fps	作業系統 = Windows XP SP2、Vista 或以上版本CPU = Pentium 4 3.2GHz 或以上版本系統記憶體 = 512MB (建議1GB)顯示卡 = 256MB 的記憶體
WVGA 60f (848x480) @60fps
QVGA 30f (320x240) @30fps

系統規格表

項目 說明
影像感應器	5百萬(2592 x 1944畫素)
解析度	靜態影像:3M、5M、8M、12M攝影解析度:1920x1080、最高至30fps (FULL HD)1280x720、最高60fps (HD 60f)1280x720、最高30fps (HD 30f)848x480、最高60fps (WVGA 60f)320x240、最高30fps (QVGA 30f)
鏡頭	5倍自動變焦鏡頭
焦距範圍	正常:80cm~∞特寫焦距:1cm~80cm
孔徑範圍	F3.5 ~ F3.7、f = 6.8~34.0mm
數位變焦	4X(在FULL HD模式下不提供)
快門速度	1~1/2000秒
檔案格式	MOV, JPEG
內建記憶	40MB的儲存空間
外接記憶體	SD/SDHC卡(最低256MB、最高至32GB)
液晶螢幕	7.6cm (3") LTPS LCD
電視輸出	HDTV HDMI,支援NTSC/PAL系統
介面	USB 2.0
麥克風內嵌立體聲麥克風	外部麥克風插孔
揚聲器是
夜景有(靜態影像與影片	模式皆可使用)
電子影像穩定(E.I.S.)	在720P 60fps及WVGA 60 fps提供
電池	NP60相容可充式鋰電池
外部電源	100~240V、50~60Hz、5V、2A
尺寸	120 x 84 x 48 mm

註：系統規格如有變更，恕不另行通知。

如需有關攝影機詳細功能與更多進階操作的資訊，請參閱隨附光碟片中的電子手冊。

갑사의 말씀
