MANUALE UTENTE AHD Z700 Extreme AIPTEK

A fine vita non gettare questo apparecchio nella normale raccolta dei rifiuti, ma portalo presso uno dei punti di raccolta autorizzati. In questo modo contribuirai a preservare l'ambiente.

Avviso per la sicurezza:

1. Non far cadere, forare o smontare la videocamera diversamente si annullerà la garanzia.
2. Evitare il contatto con l'acqua ed asciugarsi le mani prima dell'uso.
3. Non esporre la videocamera ad alte temperature o lasciarla alla luce diretta del sole. Diversamente si danneggia la videocamera.
4. Maneggiare la videocamera con cura. Evitare di esercitare pressioni sul corpo della videocamera.
5. Per la propria sicurezza evitare di utilizzare la videocamera durante i temporali.
6. Non usare batterie diverse da quelle specificate. Diversamente si può creare il potenziale di seri danni.
7. Rimuovere la batteria quando la videocamera non è utilizzata per periodi prolungati poiché le batterie deteriorate influiscono sulla funzionalità della videocamera.
8. Rimuovere le batterie se mostrano segni di perdita di liquido o distorsione.
9. Utilizzare solamente gli accessori forniti dal produttore.
10. Tenere la videocamera fuori della portata dei bambini.
11. Rischio di esplosione se la batteria è sostituita da un tipo errato.
12. Inserire le batterie secondo le istruzioni.

Aviso de seguridad:

Vi ringraziano per avere acquistato questo prodotto.

Abbiamo investito molto tempo ed energie in questo progetto e speriamo che vi procuri molti anni di servizio senza problemi.

Avviso per la sicurezza:

1. Non far cadere, forare o smontare la videocamera diversamente si annullerà la garanzia.
2. Evitare il contatto con l'acqua ed asciugarsi le mani prima dell'uso.
3. Non esporre la videocamera ad alte temperature o lasciarla alla luce diretta del sole. Diversamente si può danneggiare la videocamera.
4. Maneggiare la videocamera con cura. Evitare di esercitare pressioni sul corpo della videocamera.
5. Per la propria sicurezza evitare di utilizzare la videocamera durante i temporali.
6. Non usare batterie diverse da quelle specificate. Diversamente si può creare il potenziale di seri danni.
7. Rimuovere le batterie quando la videocamera non è utilizzata per periodi prolungati poiché le batterie deteriorate influiscono sulla funzionalità della videocamera.
8. Rimuovere le batterie se mostrano segni di perdita di liquido o distorsione.
9. Utilizzare solamente gli accessori forniti dal produttore.
10. Tenere la videocamera fuori della portata dei bambini.
11. Rischio di esplosione in caso di sostituzione della batteria con una di tipo non corretto.
12. Smaltire le batterie usate secondo le istruzioni.

Dichiarazione di conformità FCC:

Questo prodotto è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle seguenti due condizioni: (1) Questo dispositivo non può provocare interferenze dannose; (2) questo dispositivo deve accettare tutte le interferenze ricevute, incluse le interferenze che possono provocare operazioni indesiderate.

FEDERAL COMMUNICATION COMMISSION U.S.A.

Questa attrezzatura è stata collaudata e trovata conforme ai limiti di un apparecchio digitale di Classe B, in conformità alla parte 15

delle Normative FCC. Questi limiti sono designati a fornire una protezione ragionevole da interferenze dannose in una installazione residenziale. Questa attrezzatura genera, utilizza e può irradiare energia di frequenza radio e, se non è installata ed utilizzata in accordo alle istruzioni, può causare interferenze dannose alle comunicazioni radio.

Non c'è tuttavia garanzia che non si verifichino interferenze in installazioni particolari.

Qualora questa apparecchiatura causasse interferenze dannose alla ricezione di segnali radio o televisivi, cosa che può essere facilmente determinata spegnendo ed accendendo l'apparecchiatura, si raccomanda di cercare di correggere il problema ricorrendo a una delle misure presentate di seguito:

• Riorientare o riposizionare l'antenna di ricezione.
• Allontanare l'attrezzatura dal ricevitore.
• Collegare l'attrezzatura ad una presa di corrente su un circuito diverso da quello al quale è collegato il ricevitore.
• Se necessario, consultare un tecnico specializzato radio/TV per altri suggerimenti.

Si avvisa che cambiamenti e modifiche apportate all'attrezzatura, non espressamente approvate dalla parte responsabile alla conformità, possono annullare l'autorità dell'utente all'utilizzo dell'attrezzatura.

Al momento di buttare via il prodotto, riciclare il maggior numero di componenti.

Le batterie e le batterie ricaricabili non devono essere smaltite insieme ai rifiuti urbani! Portarle presso il centro di riciclaggio locale.

Insieme possiamo aiutare a proteggere l'ambiente.

Sommario

Preparazione .... 1

Conoscere la parti della videocamera .... 1

Inserimento della batteria 2

Caricamento della batteria 2

Inserimento di una scheda memoria (opzionale) 2

Accendere e spegnere la videocamera 2

Impostazione della lingua 3

Lettura degli indicatori del display LCD 3

Funzionamento di base 4

Registrazione di una sequenza video 4

Fotografare 7

Registrazione di un programma TV 9

Riproduzione delle registrazioni.... 10

Riproduzione delle registrazioni sul PC 11

Collegamento della videocamera al televisore 12

Funzionamento del menu 14

Voci delle impostazioni di base 14

Voci delle impostazioni avanzate 15

Voci delle impostazioni avanzate (segue) 16

Voci del menu in modalità Impostazioni (segue) ......17

Indicatore di carica della batteria 17

Durata della batteria 17

Capacità d'archiviazione ....18

Requisiti di sistema 18

Specifiche 19

Preparazione

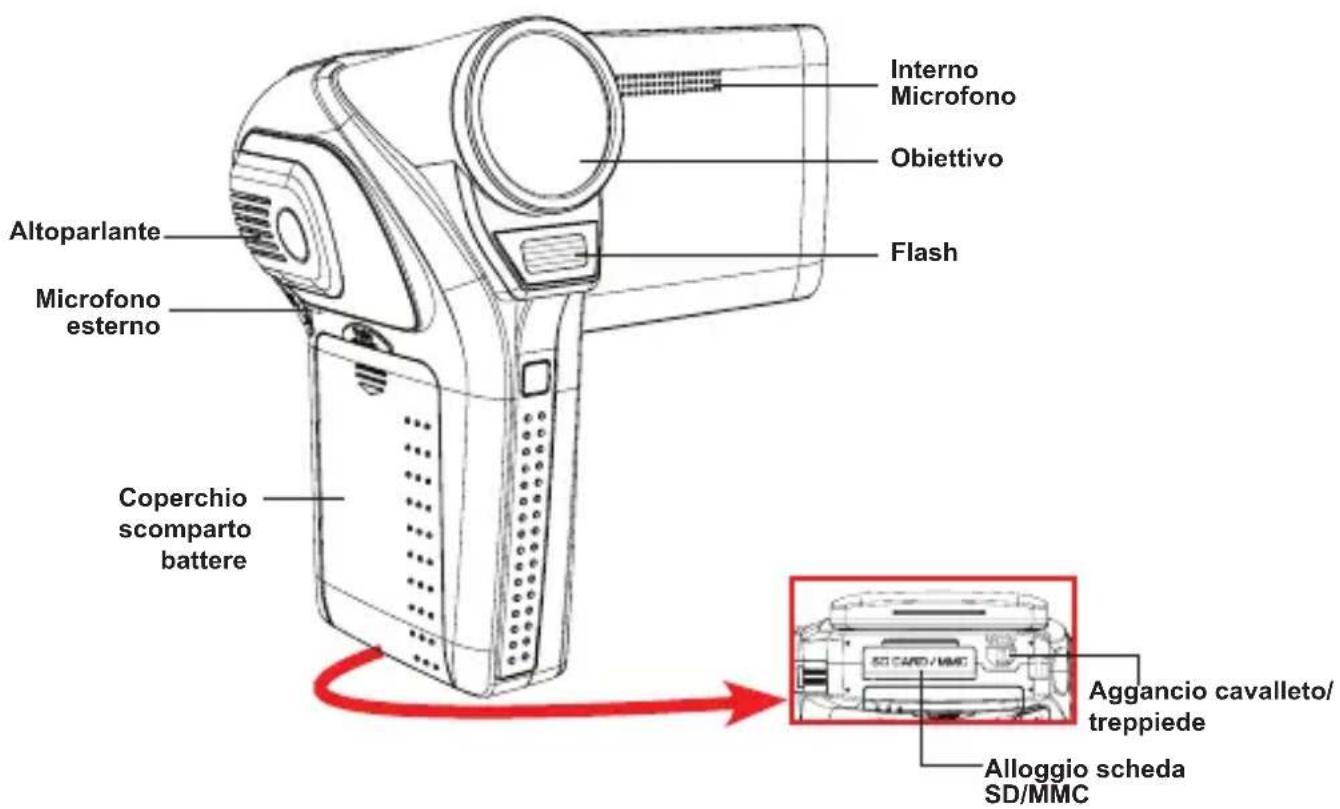

Conoscere la parti della videocamera

Interno Microfono Obiettivo Flash Altoparlante Microfono esterno Coperchio scomparto battere Aggancio cavalleto/ treppiede Alloggio scheda SD/MMC

LED Tasto Riproduzione Tasto Zoom (ingrandimento/riduzione) Tasto MENU Tasto Registrazione Tasto otturatore Tasto OK/ Joystick 5 vie Display LCD Interruttore modalità Macro Interruttore Flash S- Interruttore visualizzazione ICONE HDMI Connettore USB Connettore AV/Cuffie Tasto d'alimentazione Tasto Elimina Tasto Expert Aggancio cinturino

Inserimento della batteria

1. Prima premere il tasto di Sblocco e poi aprire il coperchio dello scomparto batterie facendolo scorrere.

2. Inserire nello scomparto la batteria agli ioni di litio in dotazione. Fare attenzione a che i contatti metallici siano allineati con i contatti del vano.

3. Dopo avere inserito la batteria in modo appropriato, rimettere il coperchio dello scomparto batterie.

Caricamento della batteria

Caricare la batteria per almeno 8 ore prima dell'uso iniziale.

1. Collegamento del cavo.

Collegare una estremità dell'adattatore CA fornito in dotazione alla porta USB della videocamera e l'altra estremità ad una presa a muro.

Collegare una estremità del cavo USB fornito in dotazione alla porta USB della videocamera, e l'altra estremità ad un PC acceso. Assicurarsi che la videocamera sia spenta.

1. Il LED di carica diventa di colore rosso e la ricarica si avvia.

2. Se viene interrotto il caricamento, oppure quando le batterie sono completamente cariche, il LED di carica diventa di colore verde.

Non accendere la videocamera quando si usa il PC per caricare la batteria, diversamente la procedura sarà arrestata.

Inserimento di una scheda memoria (opzionale)

Fare quanto segue per inserire la scheda memoria:

(1) Aprire il coperchio dell'alloggio scheda SD/MMC.
(2) Spingere con delicatezza la scheda fino al suo completo inserimento.

Per rimuovere la scheda di memoria, premere con delicatezza ed essa uscirà. Quindi estrarla dall'alloggio.

Accendere e spegnere la videocamera

Aprire il display LCD, oppure premere per 1 secondo il tasto Alimentazione per accendere la videocamera.

Chiudere il display LCD, oppure premere per 1-3 secondi il tasto Alimentazione per spegnere la videocamera.

Se la videocamera resta inattiva per un periodo prolungato, potrebbe spegnersi automaticamente in seguito all'attivazione della funzione di spegnimento automatico.

Impostazione della lingua

1. Accendere la videocamera.
2. Premere il tasto MENU per accedere alla schermata Impostazione.
3. Usare il Joystick per selezionare la voce Lingua e poi premere OK per confermare.
4. Spostare il Joystick verso l'alto/il basso per selezionare una lingua.
5. Al termine, premere OK per confermare l'impostazione.

- Lettura degli indicatori del display LCD

1 2 3 4 5 6 7 00:05:12 Zoom digitale 8 Zoom ottico 9 00:06:40 EP 10 11

1 Icona della modalità Durata della batte 7
2 Risoluzione video Indicatore Zoom 8
3 Risoluzione Foto Flash 9
4 Sequenza scatti Modalità Esperto 10
5 Fuoco Tempo di registrazione disponibili
6 Memoria interna/scheda SD inserita Du12ta registrazione

Funzionamento di base

- Registrazione di una sequenza video

1. Selezionare la risoluzione video in vari scenari.

Per scegliere la risoluzione video tra le varie opzioni, premere il tasto Giù (S-) del joystick per passare alla risoluzione video preferita.

S+ S- 口

Interruttore Risoluzione

1) Full HD (1920x1080): permette di registrare video con dettagli chiarissimi per poi riprodurlo su un televisore HD.
2) HD 60fps (1280x720): permette di acquisire movimento ad alta velocità a 60 fotogrammi/secondo, registrando i video con livello d'alta precisione senza ritardi o effetti mossi.
3) HD 30fps (1280x720): per registrare video standard HD.
4) WVGA 60fps (484x480): per registrare movimento ad alta velocità a 60 fotogrammi/secondo con una risoluzione più bassa per contenere le dimensioni del file.
5) QVGA 30fps (320x240): per registrare video compatibili iPod e iPhone.

1. Regolare il fuoco:

Di solito la videocamera regola automaticamente la messa a fuoco, quindi la regolazione manuale non è necessaria. Per acquisire primi piani, premere il tasto Su del joystick per passare alla modalità Macro ( 🚙️).

Interruttore modalità Macro

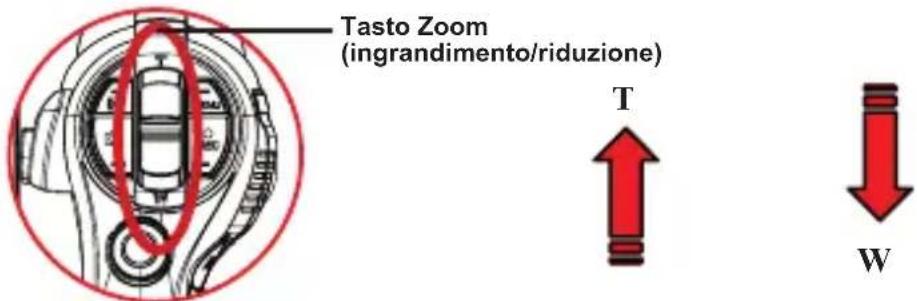

Spostare il tasto Zoom verso l'alto o verso il basso per ingrandire o ridurre l'immagine su schermo.

La videocamera ha uno zoom ottico 5X ed uno zoom digitale* 4X per acquisire le immagine nei dettagli anche a distanza.

Tasto Zoom (ingrandimento/riduzione) T W

La funzione zoom è disponibile anche durante la registrazione (fatta eccezione per la modalità Macro).
Lo zoom digitale 4X non è disponibile per la registrazione video Full HD.

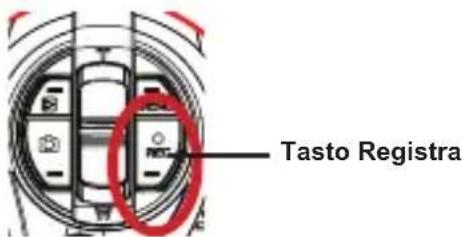

1. Premere il tasto Registra per avviare la registrazione.
2. Premere di nuovo il tasto Registra per terminare la registrazione.

Tasto Registra

1. Durante la registrazione, premere il tasto ▶ per sospendere la registrazione, premere di nuovo il tasto ▶ per riprendere la registrazione.

Durante la registrazione, si possono acquisire immagini premendo il Joystick. L'immagine acquisita apparirà con la stessa risoluzione impostata per le fotografie.

Tasto OK/Joystick 5 direzioni

La videocamera ha uno stabilizzatore elettronico integrato.

La funzione E.I.S. (Electronic Image Stabilization) può essere attivata solo in modalità video HD 720P(60f) e WVGA(60f). In modalità FULL HD(30f), HD 720P(30f) e QVGA(30f) questa funzione è disabilitata.

Fotografare

1. Regolare il fuoco:

Di solito la videocamera regola automaticamente la messa a fuoco, quindi la regolazione manuale non è necessaria. Per acquisire primi piani, spingere il tasto Su per impostare la modalità Macro ( ).

1. Zoomare:

Spostare il tasto Zoom verso l'alto o verso il basso per ingrandire o ridurre l'immagine su schermo.

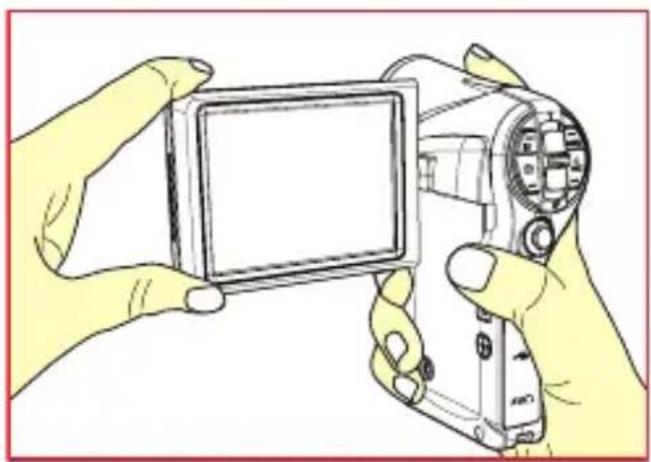

1. Per ottenere una migliore qualità d'immagine, si raccomanda di tenere fermo il pannello LCD per evitare di acquisire immagini mosse a causa del movimento delle mani.

1. Eseguire una mezza pressione del tasto Otturatore e tenere la posizione per permettere alla videocamera di mettere a fuoco automaticamente. Quando la cornice di inquadramento diventa verde, premere completamente il tasto per acquisire l'immagine.

Cornice di inquadramento

He nach eingestellter Videoauflösung kann das Bildseitenverhältnis von Fotos in der LCD-Vorschau variieren. L'acquisizione immagine della videocamera viene impostata quando le risoluzioni video sono differenti.

Risoluzione video Anteprima		Fotografare e mettere a fuoco
FULL HD (1920x1080)	Formato 16:9	Formato 4:3
HD 60f (1280x720)	Formato 16:9 Formato	4:3
HD 30f (1280x720)
WVGA 60f (848x480)
QVGA 30f (320x240)	Formato 4:3 Formato	4:3

Multiscatto

In modalità d'anteprima si possono acquistare sequenze di immagini (con la risoluzione video) "premendo e tenendo premuto" il Joystick. La videocamera acquisirà le immagini in sequenza (fino a 10 al secondo) finché non si rilascia il Tasto OK / Joystick, oppure finché la memoria è piena.

Tasto OK/Joystick 5 direzioni

Solo per i modelli selezionati. Fare riferimento a quanto stampato sulla confezione per le specifiche dettagliate.

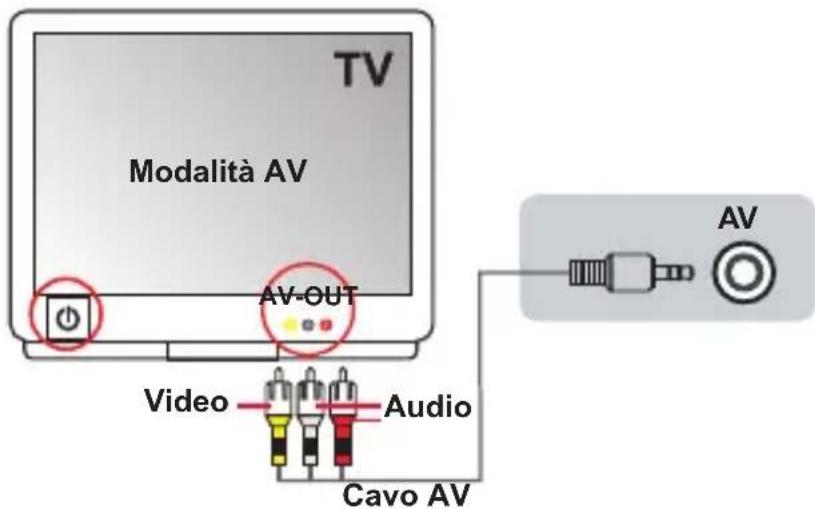

Registrazione di un programma TV

La tecnologia di registrazione video digitale consente di registrare programmi TV usando un cavo AV-IN.

TV Modalità AV AV-OUT Video Audio Cavo AV AV

1. Accendere il televisore o il lettore DVD.
2. Collegare il cavo AV (di colore giallo/bianco/rosso) ai connettori AV-Out (Uscita AV) del televisore o del lettore DVD. (Di norma, non è necessario cambiare la modalità; fare riferimento al Manuale d'uso del televisore o del lettore DVD.)
3. Accendere la videocamera.
4. Collegare l'altra estremità del cavo AV alla porta "AV" della videocamera. Quando è visualizzato il messaggio, selezionare "AV-IN".
5. Assicurarsi che le immagini visualizzate sul televisore o sul lettore DVD siano visualizzate anche sul display LCD della videocamera.
6. Premere il tasto Registra per avviare la registrazione.
7. Premere di nuovo il tasto Registra per terminare la registrazione.

Non cambiare canali oppure accendere e spegnere il televisore durante la registrazione del programma TV, diversamente la registrazione sarà terminata.

! Quando si registrano i video dal televisore o dal lettore DVD, la risoluzione è 480P (D1).

La registrazione dei programmi TV non riuscirà se il segnale TV è instabile.

Riproduzione delle registrazioni

1. Premere il tasto RIPRODUZIONE ( ▶ ) ed usare il Joystick per selezionare i file.

2. Operazioni in modalità di riproduzione:

Tipo di file Come fare per... Azione
Modalità IndiceModalità Schermo intero	Passare dalla modalità Indice alla modalità Schermo intero	In modalità Indice, premere il tasto OK per passare alla modalità Schermo intero. In modalità Schermo intero, premere il tasto MENU per passare alla modalità Indice.
	Passare tra i vari file	1. In modalità Indice: Usare il Joystick per spostare l'evidenziatore.2. In modalità Schermo intero: Usare il Joystick per spostarsi verso sinistra o destra.
	Elimina	1. In modalità Indice: Premere il tasto MENU oppure il tasto Elimina per eliminare i file.2. In modalità Schermo intero: Premere il tasto Elimina per eliminare i file.
Video	Avviare l'esecuzione	L'esecuzione è avviata automaticamente quando il file è selezionato (in modalità Schermo intero).
	Mettere in pausa / riprendere l'esecuzione	Premere il tasto OK durante l'esecuzione / durante la pausa.
	Regolazione del volume	Durante l'esecuzione, usare il Joystick per spostarsi verso l'alto o il basso.
	Terminare l'esecuzione	Premere il tasto MENU durante l'esecuzione.
	Tornare alla schermata d'anteprima	Premere il tasto Otturatore.
	Avanti veloce	Durante l'esecuzione, usare il Joystick per spostarsi verso destra. Premere il tasto MENU per arrestare.
	Indietro veloce	Durante l'esecuzione, usare il Joystick per spostarsi verso sinistra. Premere il tasto MENU per arrestare.
Immagine	Ingrandimento/Riduzione	Usare il Joystick per spostarsi verso l'alto o il basso.
	Bloccare / sbloccare lo zoom	Quando il rapporto zoom è superiore a 1.0x, premere il tasto OK.
	Navigare all'interno di un'immagine ingrandita	Quando il rapporto zoom è bloccato, usare il Joystick per navigare nell'immagine.

Riproduzione delle registrazioni sul PC

Installazione del software

Si prega di notare che i video registrati sono in formato .mov. Quindi, sono necessari dei programmi speciali per visualizzare le registrazioni sul PC. Installare il software TotalMedia Extreme dal CD fornito in dotazione.

Collegamento al PC

Dopo avere installato il software sul PC in modo appropriato, accendere la videocamera e collegarla (con la scheda SD inserita) al computer usando il cavo USB.

Collegamento della videocamera al televisore

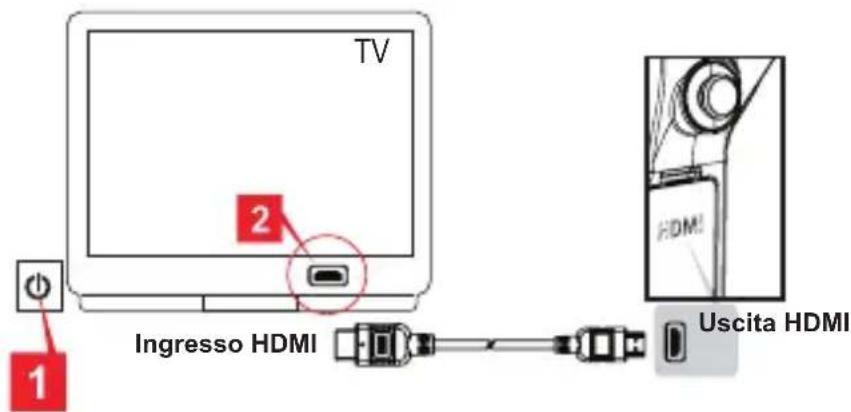

Collegamento della videocamera al televisore HDTV

TV: Televisore HD con ingresso HDMI

TV 2 1 Ingresso HDMI HDMI Uscita HDMI

1. Accendere il televisore HD.
2. Collegare il connettore HDMI-In (l'estremità più grande) del cavo HDMI al televisore HD.
3. Accendere la videocamera.
4. Collegare l'altra estremità del cavo HDMI alla videocamera.
5. Attivare la modalità "Ingresso HDMI" del televisore HD.

televisore HD visualizzerà le sequenze video in modalità di risoluzione 1080i (60 campi) sebbene siano registrate con impostazione 1080P (30 fotogrammi).

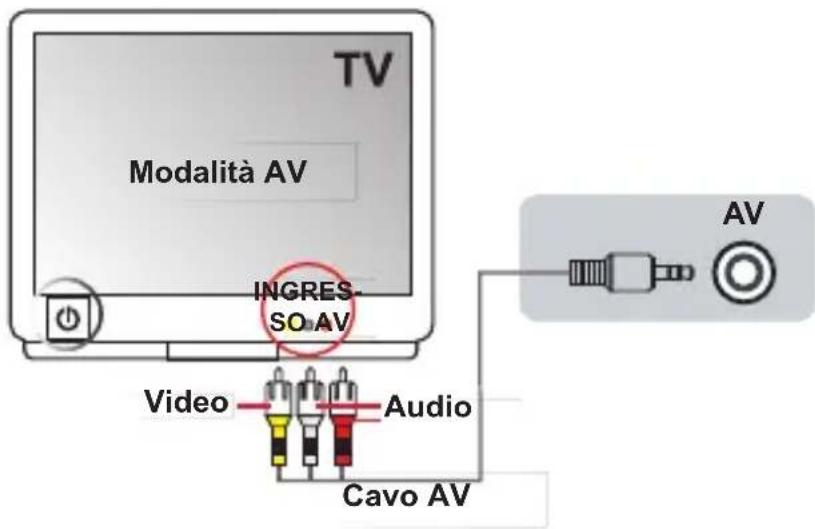

Collegamento della videocamera a un televisore standard

TV = Televisore tradizionale CRT

TV Modalità AV INGRES- SO AV Video Audio Cavo AV AV

1. Accendere il televisore e impostarlo sulla modalità AV.
2. Connettere le estremità audio e video del cavo AV (giallo/bianco/rosso) agli ingressi TV "AV-IN".
3. Accendere la videocamera.
4. Collegare l'altra estremità del cavo AV alla porta "AV" della videocamera. Quando viene visualizzato il messaggio a video, selezionare "AV-Out" (Uscita AV).

Funzionamento del menu

• Voci delle impostazioni di base

Accendere → Premere il tasto Menu.

Elemento Opzione Descrizione
Risoluzione video	FULL HD (30f) Imposta la risoluzione video su FULL HD (1920x1080 pixel).
	HD 60f (720P) Imposta la risoluzione video su HD 60f (1280x720 pixel).
	HD 30f (720P) Imposta la risoluzione video su HD 30f (1280x720 pixel).
	WVGA 60f (DVD)	Imposta la risoluzione video su WVGA 60f (848x480 pixel).
	QVGA 30f Imposta la risoluzione video su QVGA 30f (320x240 pixel).
Risoluz. Foto	3M Imposta la risoluzione d'immagine su 3 megapixel.
	5M Imposta la risoluzione d'immagine su 5 megapixel.
	8M Imposta la risoluzione d'immagine su 8 megapixel.
	12M Imposta la risoluzione d'immagine su 12 megapixel.
Avviso son	DisAttivo	Disabilita l'avviso acustico.
	Attivo	Abilita l'avviso acustico.
	Otturatore Attivo	Disabilita l'avviso acustico, ma mantiene il suono dell'otturatore.
Data/Ora -		Imposta data e ora.
Lingua	-	Permette di selezionare la lingua usata per il menu OSD.
Stampa data	Attivo Stampa la data in sovrimpressione su ciascuna immagine.
	DisAttivo Disabilita la stampa della data.
Icona	Attivo/DisAttivo	Abilita/disabilita la visualizzazione delle icone del menu a video.
Presentazione	Attivo/DisAttivo	Abilita/disabilita la funzione di visualizzazione in sequenza di immagini/filmati della videocamera.

Voci delle impostazioni avanzate

Per configurare le funzioni della videocamera, premere il tasto “E” (Expert) sul lato dell'unità, come illustrato. Questo espanderà le voci del menu, come segue.

Elemento Opzione Descrizione
Flash	Attivo II flash è Attivoto forzatamente ad ogni scatto.
	Automatico II flash si Attivo automaticamente quando la luce è insufficiente.
	Disattivo II flash è disabilitato.
Scatto notte	Automatico/ DisAttivo	L'impostazione predefinita permette di acquisire fotografie con fondi scuri. Poiché la velocità dell'otturatore diminuisce quando di fotografia in ambienti bui, si raccomanda di usare un treppiede per eliminare sfocature provocate dal movimento delle mani.Nota: Il disturbo aumenta quando si fotografia al buio con questa funzione abilitata.Nota: La funzione stabilizzatore è disabilitata quando questa funzione è abilitata.
EV -2~+2		Regola manualmente l'esposizione per ottenere effetti migliori quando l'immagine di anteprima appare troppo chiara o troppo scura. Un valore positivo indica che l'immagine apparirà più chiara del normale, mentre un valore negativo indica l'opposto.
Autoscatto	Attivo/ Disattivo	Abilita/disabilita l'autoscatto. Dopo avere Attivoto l'autoscatto, ed avere premuto il tasto Otturatore, la videocamera attenderà dieci secondi prima di registrare.
Multiscatto (a risoluzione video)	Attivo/ Disattivo	Abilita/disabilita la funzione di sequenza scatti.
Bil. bianco	Automatico La macchina regola automaticamente il bilanciamento del bianco.
	Sole	Questa impostazione è adatta per registrazione in esterni con tempo soleggiato.
	Nuvoloso	Questa impostazione è adatta per la registrazione in esterni con condizioni di tempo nuvoloso o in zone d'ombra.
	Fluorescente	Questa impostazione è adatta per registrazione in interni con illuminazione a lampade fluorescenti, oppure in ambienti con temperatura colore alta.
	Tungsteno	Questa impostazione è adatta per registrazione in interni con illuminazione a lampade incandescenti, oppure in ambienti con temperatura colore bassa.
Effetto	Normale Acquisisce le registrazioni con i colori naturali.
	Bianco e Nero	Acquisisce le registrazioni in bianco e nero.
	Classico Acquisisce le registrazioni con colori nei toni seppia.
Blocco AF	Attivo/ Disattivo	Abilita/Disabilita la funzione di messa a fuoco automatica.

Voci delle impostazioni avanzate (segue)

Elemento Opzione Descrizione
Stabilizzatore	Attivo Minimizza le sfocature provocate dal movimento delle mani.
	DisAttivo Disabilita lo stabilizzatore.
Tracciatura volti	Attivo/ DisAttivo	Abilita/Disabilita la funzione di messa a fuoco automatica.
Luminosità	1~4	Imposta la luminosità del display LCD.
Modalità TV	NTSC	Imposta la compatibilità del sistema TV su NTSC. Questa opzione è adatta per l’America, Taiwan, Giappone e Corea.
	PAL	Imposta la compatibilità del sistema TV su PAL. Questa opzione è adatta per Germania, Inghilterra, Italia, Olanda, Cina, Giappone e Hong Kong.
Frequenza	50Hz	Imposta la frequenza su 50Hz*.
	60 Hz	Imposta la frequenza su 60Hz*.
Disattivo	DisAttivo	Disabilita la funzione di Spegnimento automatico.
	3 min	La videocamera si spegne automaticamente se resta inAttivo per più di 3 minuti.
Formattazione	Si	Formatta il supporto d’archiviazione. Notare che tutti i file archiviati nel supporto saranno eliminati in modo irrecuperabile.
	No	Annulla l’azione.
Predefinito	Attivo	Ripristina le impostazioni predefinite. Notare che le impostazioni correnti saranno cancellate.
	DisAttivo	Annulla l’azione.

Voci del menu in modalità Impostazioni (segue)

* Tabella d'impostazione della frequenza:

Zona	Inghilterra	Germania	Francia Italia Spagna		Olanda	Russia
Impostazione	50Hz 50	Hz 50Hz 50	Hz 50Hz 50	Hz 50Hz
Zona	Portogallo	America Taiwan Cina		Giappone	Corea Tailandia
Impostazione	50Hz 60	Hz 60 Hz 50	Hz 50/60 Hz	60 Hz 50Hz

Indicatore di carica della batteria

Icona Descrizione
	Batteria completamente carica
	Batteria mediamente carica
	Batteria scarica* Il flash sarà disabilitato.”
	Batteria esaurita

Nota: Per evitare l'ammanco improvviso di alimentazione, si raccomanda di sostituire la batteria quando l'icona indica che la batteria è scarica.

Durata della batteria

Fotografia Sequenza video
Numero di scatti Tempo di ripresa (minuti)
500 80 minuti
* Scatto ogni 30 secondi** Il flash è disattivo*** La risoluzione è impostata su 5M(2592x1944)	* La risoluzione è impostata su 720P 60f(1280x720 @60f)

Nota: Questa tabella è solo per riferimento. La durata effettiva della batteria dipende dal tipo di batteria e dal livello di carica.

Capacità d'archiviazione

Memoria	Video (min.) Fotografia
	FULL HD 30f / HD 720P 60f	HD 30f (720P) WVGA 60f	QVGA 30f 5M
Scheda SD (512MB)	7 15 45 290
Scheda SD (1GB) 15	30 90 580
Scheda SD (2GB)	30 60 180	1160
Scheda SD (4GB) 60	120 240 2320
Scheda SD (8GB)	120 240 480	2320

Nota: Il valore attuale della capacità può variare (fino a ± 30%) in base alla saturazione del colore ed alla complessità del soggetto e dell'ambiente.

Requisiti di sistema

I requisiti del sistema sono diversi in base alle varie impostazioni di risoluzione video:

Risoluzione video Requisiti di sistema del PC
FULL HD(1920x1080) a 30fps	Sistema operativo: Windows XP SP2, Vista o superioreCPU = Pentium 4 3.2GHz Core 2 Dual o superioreRAM di sistema: 1GB (2GB raccomandato) Scheda grafica = 256MB di RAM
HD 60f (1280x720) a 60fps
HD 30f (1280x720) a 30fps	Sistema operativo: Windows XP SP2, Vista o superioreCPU: Pentium 4 3,2GHz o superioreRAM di sistema: 512MB (1GB raccomandato) Scheda grafica = 256MB di RAM
WVGA 60f (848x480) a 60fps
QVGA 30f (320x240) a 30fps
Elemento Descrizione
Sensore immagine 5 Mega (2592 x 1944 pixel)
Risoluzione	Fotografia: 3M, 5M, 8M, 12MRisoluzione video:1920x1080, fino a 30fps (FULL HD)1280x720, fino a 60fps (HD 60f)1280x720, fino a 30fps (HD 30f)848x480, fino a 60fps (WVGA 60f)320x240, fino a 30fps (QVGA 30f)
Obiettivo Obiettivo auto focus con zoom ottico 5X
Portata di fuoco	Normale: 80cm ~ Macro: 1cm ~ 80cm
Portata apertura F3.5 ~ F3.7, f=6.8~34.0mm
Zoom digitale 4X (N/A in modalità FULL HD)
Velocità otturatore 1 ~ 1/2000 sec.
Formato file MOV, JPEG
Memoria interna 40MB per l'archiviazione
Memoria esterna Scheda	SD/SDHC (min. 256MB fino a 32GB)
Schermo LCD LCD LTPS	7,6 cm (3h)
Uscita TV Sistema HDTV	HDMI, NTSC/PAL supportato
Interfaccia USB 2.0
Microfono Microfono stereo integrato; connettore microfono esterno
Altoparlante Si
Scatto notturno Si (in modalità fotografia e video)
E.I.S. (Electronic Image Stabilization)	Disponibile in 720P 60fps e WVGA 60 fps
Batteria	Batteria ricaricabile agli ioni di Litio compatibile NP60
Alimentatore esterno	100~240V, 50~60Hz, 5V, 2A
Dimensioni	120 x 84 x 48 mm

Nota: Le specifiche sono soggette a modifica senza preavviso.

Fare riferimento al manuale elettronico incluso nel CD in dotazione per altre informazioni dettagliate sul funzionamento della videocamera e altre operazioni avanzate.

Welkom:
