MODE D'EMPLOI AHD Z700 Extreme AIPTEK

Ne jetez pas l'appareil en fin de vie avec les ordures ménagères, mais déposez-le à un endroit prévu à cet effet par les pouvoirs publics pour son recyclage. Vous aiderez, ainsi, à protéger l'environnement.

■ IT: Ambiente

1. Ne pas faire tomber, percer ou démonter la caméra ; sinon, la garantie est annulée.
2. Eviter tout contact avec l'eau, et ayez les mains sèches lorsque vous l'utilisez.
3. Ne pas exposer la caméra à de hautes températures, ne pas la laisser directement sous le soleil. Vous risquez sinon de l'endommager.
4. Utiliser la caméra avec soin. Eviter d'appuyer trop fort sur le corps de la caméra.
5. Pour votre propre sécurité, éviter d'utiliser la caméra pendant une tempête ou un orage.
6. Eviter d'utiliser des piles de différentes marques ou de différents types en même temps. Cela risque de causer des dommages importants.
7. Sortir les piles lorsque la caméra reste inutilisée pendant longtemps, car des piles qui se détériorent risquent d'empêcher le bon fonctionnement de la caméra.
8. Sortir les piles si vous constatez qu'elles fuient ou qu'elles se déforment.
9. Utiliser exclusivement les accessoires fournis par le fabricant.
10. Garder la caméra hors de portée des enfants.
11. Risque d'explosion en cas d'utilisation de batterie de type incorrect.
12. Disposez les batteries utilisées conformément aux instructions données dans le manuel.

Cher utilisateur, nous vous remercions pour l'achat de ce produit.

Beaucoup d'investissements en temps et d'efforts ont été consentis pour son développement, et c'est notre souhait qu'il vous procurera de nombreuses années de bons et loyaux services.

Instructions de sécurité:

1. Ne faites pas tomber, ne perforez pas ou ne démontez pas le caméscope ; autrement la garantie sera annulée.
2. Évitez tout contact avec l'eau, et séchez-vous les mains utilisation.
3. N'exposez pas le caméscope à des températures élevées et ne l'exposez pas à la lumière directe du soleil. Ceci pourrait endommager le caméscope.
4. Utilisez le caméscope avec soin. Évitez d'appuyer trop fort sur le boîtier de la caméra.
5. Pour votre propre sécurité, évitez d'utiliser le caméscope lorsqu'il y a un orage ou du éclair.
6. Ne pas utiliser de batteries de différents modèles. Ceci pourrait potentiellement conduire à des dégâts dégat.
7. Enlevez la batterie pendant les longues périodes de non-utilisation, car une batterie détériorée peut affecter le fonctionnement du caméscope.
8. Enlevez la batterie si elle présente des signes de fuite ou d'altération.
9. Utilisez seulement les accessoires fournis par le fabricant.
10. Gardez le caméscope hors de portée des enfants en bas âge.
11. Risque d'explosion si la batterie est remplacée par un modèle incorrect.
12. Jetez les batteries usagées selon les instructions.

Déclaration de conformité de la FCC (Commission fédérale des communications):

Cet appareil est conforme à la section 15 du règlement de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne peut pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toutes les interférences reçues, y compris les interférences qui peuvent provoquer un fonctionnement indésirable.

FEDERAL COMMUNICATION COMMISSION U.S.A.

Cet appareil a été testé et jugé conforme aux limites applicables aux

appareils numériques de classe B, conformément à la partie 15 du règlement de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles à l'interieur des installations résidentielles. Cet appareil génère, utilise et peut émettre de l'énergie radio fréquence, et s'il n'est pas installé et utilisé conformément aux instructions, peut produire des interférences nuisibles affectant les communications radio.

Cependant, il n'existe aucune garantie que les interférences ne se produiront pas dans une installation donnée. Si cet appareil cause des interférences à la réception des équipements de radio ou de télévision, ce qui peut être constaté en allumant ou en eteignant l'equipement, nous recommandons à l'utilisateur d'essayer de régler l'interférence avec une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Eloigner l'appareil du récepteur.
• Brancher l'équipement sur une prise de courant et sur un circuit différent de celui sur lequel le récepteur est branché branché.
• Consulter le fournisseur ou un technicien radio/télévision qualifié pour de plus amples renseignements.

Vous êtes informé que tous changements ou modifications apportés à l'équipement et non expressément autorisés par la personne responsable de la conformité peuvent annuler la permission d'utiliser un tel équipement.

Si il est temps de jeter votre produit, veuillez recycler tous les composants possibles.

Les batteries et les batteries rechargables ne doivent pas être jetés avec vos déchets ménagers ! Veuillez les recycler dans votre point de collecte local.

Ensemble nous pouvons aider à protéger l'environnement.

Table des matières

Mise en route .... 1

Présentation des parties du caméscope .... 1

Installer la batterie .... 2

Charger la batterie 2

Insertion d'une carte mémoire (facultatif) 2

Allumer/éteindre le caméscope 2

Régler la langue.... 3

Lire les indicateurs LCD.... 3

Utilisation de base 4

Enregistrer un clip vidéo 4

Prendre une photo 7

Enregistrement d'une émission à partir de la télévision 9

Lire vos enregistrements .... 10

Lire vos enregistrements sur PC 11

Relier le caméscope à un téléviseur 12

Utilisation du MENU 14

Réglages de base 14

Réglages avancés 15

Réglages avancés (suite) 16

Les éléments de menu du mode réglage (suite) 17

Indicateur du niveau de la batterie 17

Autonomie de la batterie 17

Capacité de stockage 18

Configuration système requise 18

Spécifications....19

Mise en route

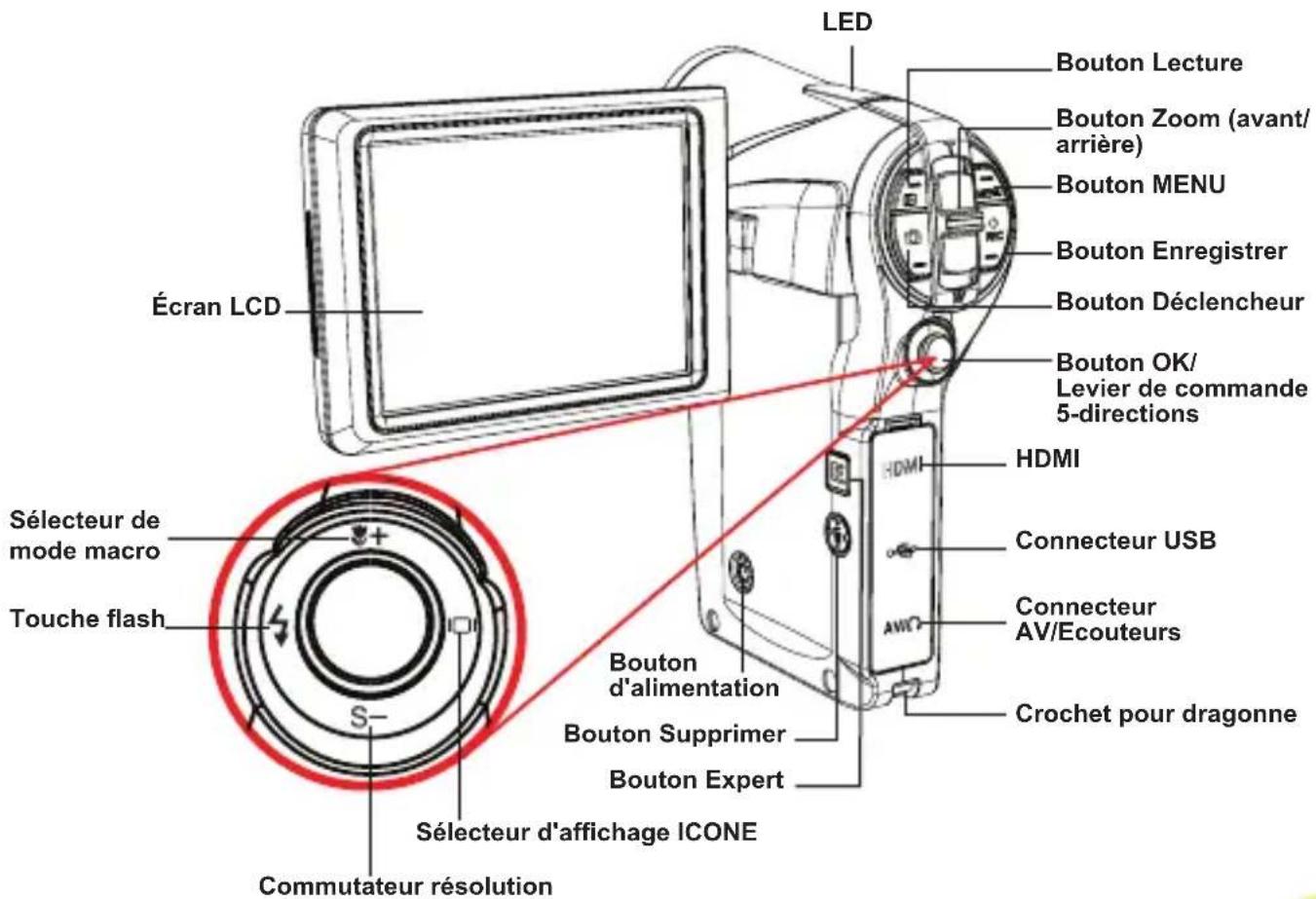

Présentation des parties du caméscope

Microphone interne Objectif Flash Haut-parleur Microphone externe Capot de la batterie Embase pour trépied Emplacement pour carte SD/MMC

LED Bouton Lecture Bouton Zoom (avant/arrière) Bouton MENU Bouton Enregistrer Bouton Déclencheur Bouton OK/ Levier de commande 5-directions Écran LCD HDMI Connecteur USB Connecteur AV/Ecouteurs Crochet pour dragonne Sélecteur de mode macro Touche flash S- Bouton d'alimentation Bouton Supprimer Bouton Expert Sélecteur d'affichage ICONE Commutateur résolution

Installer la batterie

1. Appuyez d'abord sur le bouton Push et faites coulisser le capot de la batterie pour l'ouvrir.
2. Placez la batterie Li-Ion dans le logement. Notez que les contacts métalliques doivent être alignés avec ceux du logement.
3. Une fois la batterie correctement installée, remettez en place le capot.

Chargez la batterie pendant au moins 8 heures avant la première utilisation.

1. Brancher le câble.

Branchez une extrémité de l'adaptateur secteur au port USB port du caméscope et l'autre extrémité dans la prise murale.

Branchez une extrémité du câble USB fourni au port USB du caméscope et l'autre extrémité sur un PC sous tension. Assurez-vous que le caméscope est éteint.

1. La LED de charge devient rouge et la charge démarre.
2. Lorsque la charge est interrompue ou que le bloc batterie est complètement chargé, la LED de charge devient verte.

Lorsque vous utilisez un PC pour charger la batterie, n'allumez pas le caméscope, sinon la charge s'arrête.

Insertion d'une carte mémoire (facultatif)

Effectuez la procédure suivante pour insérer une carte mémoire :

(1) Ouvrez le couvercle de la carte SD/MMC.
(2) Enfoncez doucement la carte jusqu'au fond du logement.

Pour retirer la carte mémoire, poussez dessus légèrement jusqu'à ce qu'elle sorte. Puis retirez-la du logement.

Allumer/éteindre le caméscope

Ouvrez l'écran LCD et maintenez enfoncé le bouton Marche pendant 1 seconde pour allumer le caméscope.

Pour éteindre le caméscope, maintenez enfoncé le bouton Marche pendant 1\~3 secondes ou refermez l'écran LCD.

Si le caméscope reste inactif pendant une période prolongée, il peut s'éteindre automatiquement en raison du réglage d'arrêt auto.

Régler la langue

1. Allumez le caméscope.
2. Appuyez sur le bouton MENU pour ouvrir l'écran Réglage.
3. Utilisez le Joystick pour choisir l'élément Langue, et appuyez sur le bouton OK pour confirmer.
4. Déplacez le Joystick vers le haut/bas pour choisir une langue.
5. Lorsque vous avez terminé, appuyez sur le bouton OK pour confirmer le réglage.

Lire les indicateurs LCD

1 2 3 4 5 6 7 00:05:12 Zoom numérique 8 Zoom optique 9 00:06:40 EP 10 11

1 Icône de mode Autonomie batterie 7
2 Résolution vidéo Indicateur de taux de x om
3 Résolution photo Flash 9
4 Photos en rafale Mode Expert 10
5 Mise au point Durée d'enregistrement réstante
6 Mémoire interne/Carte SD insérée Dur 12 d'enregistrement

Utilisation de base

Enregistrer un clip vidéo

1. Choisissez la résolution vidéo pour différents scénarios.

Pour choisir la résolution vidéo parmi diverses options, poussez le Joystick 5-directions vers le Bas (s-) pour sélectionner la résolution vidéo désirée.

S+ S- 口

Commutateur résolution

1) Pleine HD (1920x1080): permet d'enregistrer des clips vidéo avec des détails ultra clairs et de les regarder plus tard sur un téléviseur HD.
2) HD 60im/s (1280x720): permet de capturer des mouvements haute vitesse avec jusqu'à 60 images par seconde ; enregistrez des clips vidéo avec une excellente qualité sans retardements ou tremblements.
3) HD 30im/s (1280x720): pour enregistrer des clips vidéo HD standard.
4) WVGA 60im/s (484x480): pour enregistrer des mouvements haute vitesse avec jusqu'à 60 images par seconde, mais avec une résolution plus basse pour des fichiers plus petits.
5) QVGA 30im/s (320x240): pour enregistrer des clips vidéo compatibles avec des iPod et des iPhone.

1. Réglez la mise au point :

Le caméscope peut normalement faire la mise au point automatiquement sans réglage.

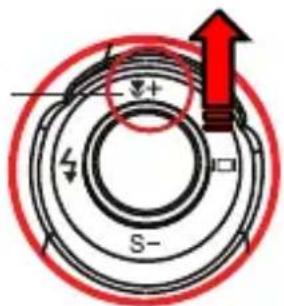

Si vous voulez faire des gros plans, vous pouvez pousser le Joystick 5-directions vers le Haut pour basculer en mode macro ( ).

Bouton Mode Macro mode

S- +

1. Ajuster le zoom :

Utilisez les boutons Zoom vers le haut ou vers le bas pour faire un zoom avant ou arrière sur l'écran.

Le caméscope possède un zoom optique 5X et un zoom numérique 4X* pour vous permettre de prendre des photos en détails même à distance.

Bouton Zoom (avant/arrière) T W

La fonction de zoom est également disponible pendant l'enregistrement (sauf en mode macro).
Le zoom numérique 4X n'est pas disponible pendant un enregistrement vidéo Pleine HD.

1. Appuyez sur le bouton Enregistrer pour commencer à enregistrer.

2. Appuyez à nouveau sur le bouton Enregistrer pour arrêter d'enregistrer

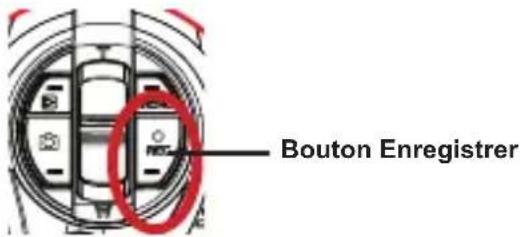

Bouton Enregistrer

1. Pendant un enregistrement, appuyez sur le bouton pour faire une pause et appuyez de nouveau sur le bouton pour continuer l'enregistrement.

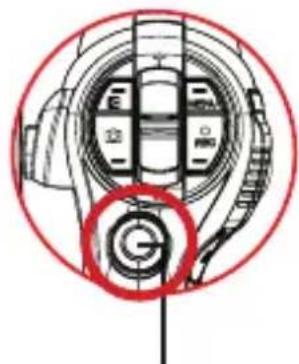

7. Image dans Vidéo (PIV)

Pendant un enregistrement, vous pouvez prendre des photos en appuyant sur le Joystick. La photo prise aura la même résolution que vous avez réglée pour les photos.

8. Stabilisation électronique de l'image (EIS)

Ce caméscope possède un stabilisateur électronique intégré.

La fonction Stabilisation électronique de l'image peut être activée dans les modes HD 720P(60f) / WVGA(60f). Dans le mode PLEINE HD(30f), HD 720P(30f) et QVGA(30f), cette fonction est désactivée.

• Prendre une photo

1. Réglez la mise au point :

Le caméscope peut normalement faire la mise au point automatiquement sans réglage. Si vous voulez faire des gros plans, vous pouvez appuyez sur le bouton Haut pour basculer en mode macro ( ).

1. Zoomer :

Utilisez le bouton Zoom vers le haut ou vers le bas pour zoomer vers l'avant ou vers l'arrière.

1. Pour une meilleure qualité d'image, il est recommandé de tenir fermement le panneau LCD sans trembler pour éviter une image floue.

1. Enfoncez le bouton Déclencheur à mi-course et maintenez le dans cette position pour que le caméscope fasse la mise au point. Lorsque le cadre de mise au point devient vert, enfoncez complètement le bouton pour prendre une photo.

Cadre de mise au point

En raison de la fonction de capture du capteur, la prévisualisation LCD et le ratio de la capture d'image varient selon les différents réglages de résolution vidéo. La capture d'image de la caméra est fixe alors que les résolutions vidéo sont différentes.

Résolution vidéo Aperçu		Prise de vue et mise au point
PLEINE HD (1920x1080)	Rapport 16:9	Rapport 4:3
HD 60f(1280x720)	Rapport 16:9 Rapport 4:3
HD 30f(1280x720)
WVGA 60f(848x480)
QVGA 30f(320x240)	Rapport 4:3 Rapport 4:3

Photos en rafale

Dans le mode de prévisualisation, vous pouvez prendre des photos en rafale (avec la résolution vidéo) en "cliquant et en maintenant enfoncé" la Joystick. Le caméscope prendra automatiquement des photos en rafale (jusqu'à 10 par seconde) jusqu'à ce que vous arrêtiez d'appuyer sur la Bouton OK / Joystick ou jusqu'à ce que la mémoire soit pleine.

Certains modèles seulement. Reportez-vous aux inscriptions de la boîte pour les caractéristiques techniques.

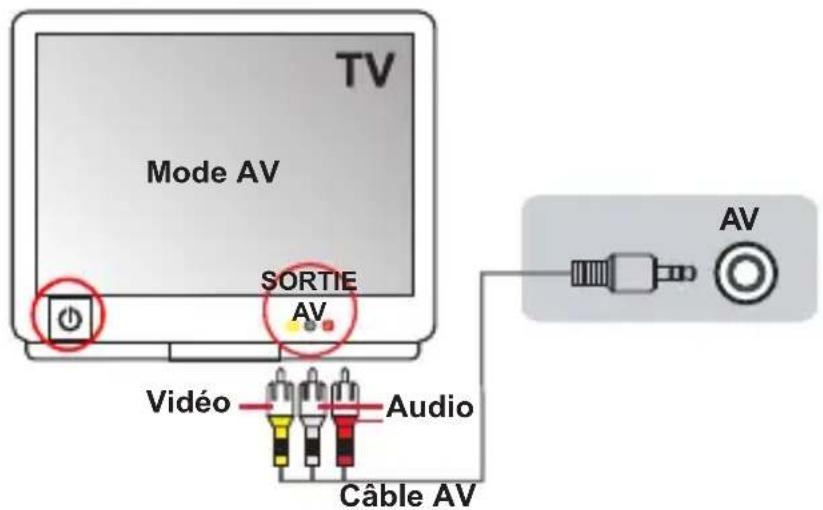

Enregistrement d'une émission à partir de la télévision

La technologie d'enregistrement vidéo vous permet d'enregistrer une émission à partir de la télévision en utilisant simplement le câble ENTRÉE AV.

TV Mode AV SORTIE AV Av Vidéo Audio Câble AV

1. Allumez votre téléviseur ou votre lecteur DVD.

2. Branchez le câble AV (couleurs jaune/blanc/rouge) sur la prise SORTIE AV du téléviseur ou du lecteur DVD. (Normalement, vous n'aurez pas besoin de changer le mode ; reportez-vous au manuel d'utilisation du téléviseur ou du lecteur DVD.)

3. Allumez le caméscope.

4. Branchez l'autre extrémité du câble AV sur le port de sortie "AV" du caméscope. Lorsqu'un message s'affiche sur l'écran, sélectionnez "ENTRÉE AV".

5. Assurez-vous que les images affichées sur le téléviseur ou le lecteur DVD sont aussi affichées sur l'écran LCD du caméscope.

6. Appuyez sur le bouton Enregistrer pour commencer à enregistrer.

7. Appuyez à nouveau sur le bouton Enregistrer pour arrêter d'enregistrer.

Veuillez ne pas changer de chaîne ni éteindre le téléviseur pendant l'enregistrement d'une émission télé, autrement l'enregistrement s'arrêtera.

Si vous enregistrez de la vidéo depuis la télé ou un lecteur DVD, la résolution est 480P (D1).

L'enregistrement des émissions TV ne marchera pas si le signal TV est instable.

Lire vos enregistrements

1. Appuyez sur le bouton LECTURE ( ▶ ) et utilisez le Joystick pour sélectionner des fichiers.

2. Fonctionnement du mode Lecture :

Type de fichier	Comment faire pour...	Action
Mode indexMode plein écran	Basculer entre le mode index et le mode plein écran	En mode Index, appuyez sur la touche OK pour basculer en mode plein écran. Dans le mode Plein écran, appuyez sur le boutonMENUpour aller au mode Index.
	Basculer entre les fichiers	1. Dans le mode Index : Utilisez leJoystickpour déplacer la boîte de sélection.2. Dans le mode Plein écran : Utilisez leJoystickpour vous déplacer à gauche ou à droite.
	Supprimer	1. Dans le mode Index : Appuyez sur le boutonMENUou supersupprimerpour supprimer des fichiers.2. Dans le mode Plein écran : Appuyez sur le boutonSupprimerpour supprimer des fichiers.
Vidéo	Commencer la lecture	Une fois sélectionné (en mode plein écran), la lecture du fichier démarre automatiquement.
	Mettre en pause/Reprendre la lecture	Pendant la lecture/en pause, appuyez sur la touche OK.
	Régler le niveau du volume	Pendant la lecture, utilisez leJoystickpour vous déplacer vers le haut ou le bas.
	Arrêter la lecture Pendant la lecture, appuyez sur le boutonMENU.
	Revenir à l'écran précédent	Appuyez sur leDéclencheur.
	Avance rapide	Pendant la lecture, utilisez leJoystickpour vous déplacer vers la droite. Pour arrêter, appuyez sur le boutonMENU.
	Retour rapide	Pendant la lecture, utilisez leJoystickpour vous déplacer vers la gauche. Pour arrêter, appuyez sur le boutonMENU.
Image	Zoom avant/arrière	Utilisez leJoystickpour vous déplacer vers le haut ou vers le bas.
	Verrouiller/libérer le taux de zoom	Lorsque le taux de zoom est supérieur à 1.0x, appuyez sur la toucheOK.
	Naviguer dans l'image agrandie	Lorsque le taux de zoom est verrouillé, utilisez leJoystickpour parcourir l'image.

Lire vos enregistrements sur PC

Installation du logiciel

Veuillez noter que les vidéos sont enregistrées au format .mov. Il vous faut donc un programme spécifique pour lire les enregistrements sur PC. Veuillez installer le logiciel TotalMedia Extreme sur le CD fourni.

Relier à un PC

Une fois que le logiciel a été correctement installé sur votre PC, veuillez allumer le caméscope et connecter le caméscope (avec la carte SD insérée) à votre ordinateur avec le câble USB.

• Relier le caméscope à un téléviseur

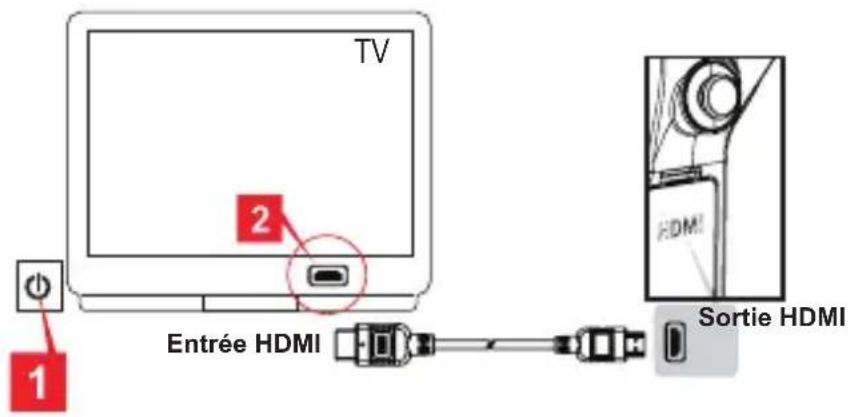

Relier le caméscope à un téléviseur HDTV

TV : Téléviseur HD (TVHD) avec port d'entrée HDMI

TV 2 1 Entrée HDMI Sortie HDMI

1. Allumez votre téléviseur HD.
2. Branchez le connecteur d'entrée HDMI (l'extrémité la plus grosse) du câble HDMI sur le téléviseur HD.
3. Allumez le caméscope.
4. Branchez l'autre extrémité du câble HDMI sur votre caméscope.
5. Allumez le téléviseur HD sur le mode "Entrée HDMI".

- Votre téléviseur HD affichera les clips vidéo avec la résolution 1080i (60 champs) même s'ils ont été enregistrés avec le réglage 1080P (30 images).

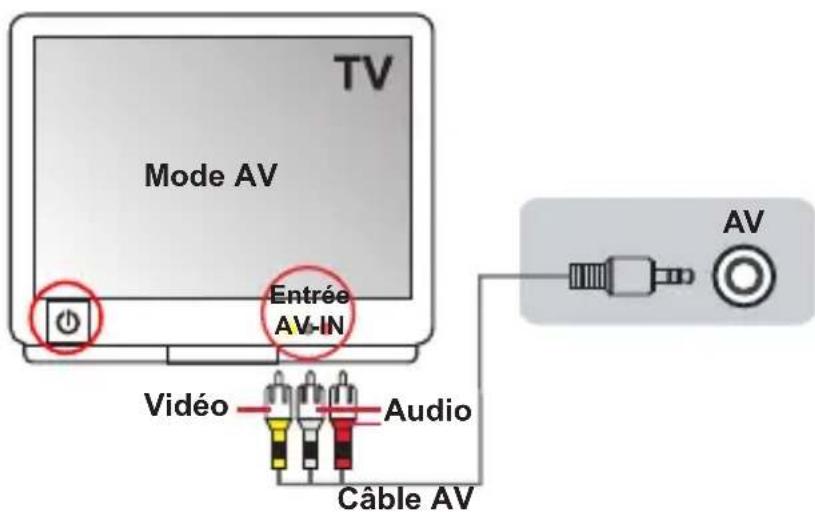

Relier le caméscope à un téléviseur standard

TV = Téléviseur cathodique (CRT) traditionnel

TV Mode AV Entrée AV-IN Av Vidéo Audio Câble AV

1. Allumez votre téléviseur et basculez-le en mode AV.
2. Branchez les extrémités audio et vidéo du câble AV (couleurs jaune/blanche/rouge) sur les ports "ENTRÉE AV" du téléviseur.
3. Allumez le caméscope.
4. Branchez l'autre extrémité du câble AV sur le port de sortie "AV" du caméscope. Lorsqu'un message s'affiche sur l'écran, veuillez sélectionner "SORTIE AV".

Utilisation du MENU

Réglages de base

Allumez → Appuyez sur le bouton Menu.

Elément Option Description
Résolution vidéo	PLEINE HD(30f)	Pour régler la résolution vidéo sur PLEINE HD (1920x1080 pixels).
	HD 60f(720P) Pour régler la résolution vidéo sur HD 60f (1280x720 pixels).
	HD 30f(720P) Pour régler la résolution vidéo sur HD 30f (1280x720 pixels).
	WVGA 60f(DVD)	Pour régler la résolution vidéo sur WVGA 60f (848x480 pixels).
	QVGA 30f Pour régler la résolution vidéo sur QVGA 30f (320x240 pixels).
Résolution photo	3M Pour régler la résolution image sur 3 méga pixels.
	5M Pour régler la résolution image sur 5 méga pixels.
	8M Pour régler la résolution image sur 8 méga pixels.
	12M Pour régler la résolution image sur 12 méga pixels.
Bip	Arrêt	Pour éteindre le bip sonore.
	Marche	Pour allumer le bip sonore.
	Déclencheur Marche	Pour éteindre le bip sonore, mais garder le son du Déclencheur.
Date/Heure -		Pour régler la date et l'heure.
Langue	-	Pour choisir la langue de l'OSD.
Datage	Marche Pour afficher la date sur chaque image.
	Arrêt Pour ne pas afficher la date.
Icône	Marche/Arrêt	Pour activer/désactiver l'affichage des icônes de l'OSD à l'écran.
Diaporama Marche/Arrêt		Pour activer/désactiver la fonction d'affichage en continu des images/clips vidéo du caméscope.

Réglages avancés

Si vous voulez régler précisément les fonctions du caméscope, appuyez sur le bouton "E" (Expert) sur le coté de l'appareil comme indiqué. Les éléments additionnels suivants du menu s'afficheront.

Elément Option Description
Flash	Marche Le déclenchement du flash est forcé à chaque prise de vue.
	Auto	Le flash se déclenche automatiquement lorsque l'éclairage est insuffisant.
	Arrêt Le flash est désactivé.
Mode nuit Auto/Arrêt		Le réglage par défaut vous permet de prendre une photo sur un fond sombre. Étant donné que la vitesse d'obturation diminue lors de la prise de vue dans un lieu sombre, nous recommandons l'utilisation d'un trépied pour éviter les flous de bougé.Note : Le bruit augmente lorsque vous prenez des photos dans un lieu sombre avec cette fonction activée.Note : La fonction stabilisateur est désactivée lorsque cette fonction est activé.
EV -2~+2		Pour régler manuellement l'exposition pour obtenir un meilleur effet lorsque l'image prévisualisée apparaît trop sombre ou trop claire. Une valeur positive indique que l'image sera plus claire que de normale tandis qu'une valeur négative rendra l'image plus sombre.
Retardateur Marche/Arrêt		Active/désactive le retardateur. Une fois le retardateur activé, la caméra attend dix secondes avant d'enregistrer lorsque le déclencheur est enfoncé.
Rafale (avec la résolution vidéo)	Marche/Arrêt Active/désactive la fonction de photos en rafale.
Bal. Blancs	Auto Le caméscope règle automatiquement la balance des blancs.
	Ensoleillé	Ce réglage temps pour les enregistrements convient en par extérieur ensoleillé.
	Nuageux	Ce réglage convient pour les enregistrements en extérieur par temps nuageux ou dans des environnements ombragés.
	Fluorescent	Ce réglage convient pour les enregistrements en intérieur sous éclairage fluorescent, ou dans des environnements à température de couleurs élevée.
	Tungstène	Ce réglage convient pour les enregistrements en intérieur sous éclairage incandescent, ou dans des environnements à faible température de couleur.
Effets	Normal Effectue les enregistrements en couleurs naturelles.
	Noir et blanc Effectue les enregistrements en noir et blanc.
	Classique Effectue les enregistrements en couleurs de tonalité sépia.
Verrou AF Marche/Arrêt Activation/désactivation de mise au point automatique.

Réglages avancés (suite)

Elément Option Description
Stabilisateur	Marche Pour	minimiser le flou causé par le mouvement de main.
	Arrêt Pour	désactiver le stabilisateur.
Suivi du visage	Marche/Arrêt Pour	activer/désactiver la fonction de détection de visage.
Luminosité LCD	1~4	Pour régler la luminosité de l'écran LCD.
Système TV	NTSC	Pour régler le système de TV sur NTSC. Cette option convient pour les zones États-Unis, Taiwan, Japon, et Corée.
	PAL	Pour régler le système de TV sur PAL. Cette option convient pour l'Allemagne, l'Angleterre, l'Italie, les Pays Bas, la Chine, le Japon et Hongkong.
Fréquence	50Hz	Pour régler la fréquence de scintillement sur 50Hz*.
	60Hz	Pour régler la fréquence de scintillement sur 60Hz*.
Arrêt auto	Arrêt	Pour désactiver la fonction Arrêt auto.
	3 min	La caméra s'éteindra automatiquement après 3 minutes d'inactivité.
Formater	Oui	Pour formater le support de stockage. Notez que tous les fichiers stockés sur le support sont supprimés.
	Non	Pour annuler l'action.
Défaut	Marche	Pour restaurer les réglages d'usine par défaut. Notez que vos réglages actuels sont écrasés.
	Arrêt	Pour annuler l'action.

Les éléments de menu du mode réglage (suite)

* Tableau des réglages de fréquence:

Zone Angleterre Allemagne France Italie Espagne						Hollande	Russie
Réglage 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz
Zone	Portugal	États-Unis	Taiwan	Chine	Japon	Corée	Thaïlande
Réglage 50Hz 60Hz 60Hz 50Hz 50/60Hz 60Hz 50Hz

Indicateur du niveau de la batterie

Icône Description
	Batterie à pleine charge
	Batterie à charge moyenne
	Batterie faible* Le flash sera désactivé."
	Batterie vide

Remarque : Pour éviter une panne subite d'alimentation, il vous est recommandé de remplacer la batterie lorsque l'icône indique une batterie faible.

Autonomie de la batterie

Photo Clip vidéo
Nombre de clichés Durée d'enregistrement (minutes)
500 80 min.
* cliché toutes les 30 secondes** le flash est éteint*** résolution réglée sur 5M (2592x1944)	* résolution réglée sur 720P 60f(1280x720 @60f)

Remarque : Ce tableau n'est donné qu'à titre indicatif. La véritable autonomie de la batterie dépend du type de votre batterie et de son niveau de charge.

Capacité de stockage

Mémoire	Vidéo (min.) Photo
	PLEINE HD 30f / HD 720P 60f	HD 720P 30f / WVGA 60f	QVGA 30f 5M
Carte SD (256 Mo) 7	15 45 290
Carte SD (1 Go) 15 3	0 90 580
Carte SD (2 Go) 30 6	0 180 1160
Carte SD (4 Go) 60 1	20 240 2320
Carte SD (8 Go) 120	240 480 2320

Remarque : La valeur réelle de capacité peut varier (jusqu'à ± 30%) selon la saturation des couleurs et la complexité de votre sujet et de son environnement.

- Configuration système requise

Les configurations systèmes requises varient selon les réglages de résolution vidéo :

Résolution vidéo Configuration PC requise
PLEINE HD(1920x1080) @30fps	OS = Windows XP SP2, Vista ou supérieurCPU = Pentium 4 3.2GHz Core 2 Dual ou supérieurRAM système = 1GB (2GB recommandés)Carte graphique = 256Mo de RAM
HD 60f (1280x720) jusqu'à60 im/s
HD 30f (1280x720) jusqu'à30 im/s	OS = Windows XP SP2, Vista ou supérieurCPU = Pentium 4 3.2GHz ou supérieurRAM système = 512MB (1GB recommandés)Carte graphique = 256Mo de RAM
WVGA 60f (848x480) jusqu'à60 im/s
QVGA 30f (320x240) jusqu'à30 im/s
Elément Description
Capteur d'image 5 Méga	(2592x1944 pixels)
Résolution	Photos : 3M, 5M, 8M, 12MRésolution vidéo :1920x1080, jusqu'à 30im/s (PLEINE HD)1280x720, jusqu'à 60 im/s (HD 60f)1280x720, jusqu'à 60 im/s (HD 60f)848x480, jusqu'à 60 im/s (WVGA 60f)320x240, jusqu'à 30 im/s (QVGA 30f)
Objectif Objectif zoom optique auto focus 5x
Profondeur de foyer	Normal : 80cm ~ ⚫Mise au point macro : 1cm ~ 80cm
Ouverture F3,5 ~ F3,7, f=6,8~34,0mm
Zoom numérique 4X (S/O en mode PLEINE HD)
Vitesse de l'obturateur 1 ~ 1/ 2000 sec.
Format de fichier MOV, JPEG
Mémoire interne 40Mo pour le stockage
Mémoire externe Carte SD/SDHC (256Mo minimum, jusqu'à 32Go).
Affichage LCD LCD LTPS 7,6cm (3")
Sortie TV Système HDTV HDMI, NTSC/PAL pris en charge
Interface USB 2.0
Microphone Microphone stéréo intégré, prise de microphone externe
Haut-parleur Oui
Photos nuit Oui (à la fois en mode vidéo et photo)
Stabilisation électronique de l'image (EIS)	Disponible avec 720P 60 im/s et WVGA 60 im/s
Batterie Batterie rechargeable Li-ion compatible NP60
Alimentation externe	100~240V, 50~60Hz, 5V, 2A
Dimensions 120 x 84 x 48 mm

Remarque : Les spécifications sont sujettes à modifications sans préavis.

Pour plus d'informations sur les détails du caméscope et l'utilisation des fonctions avancées, veuillez vous référer au manuel électronique inclus sur le CD d'accessoires.

Benvenuto:
