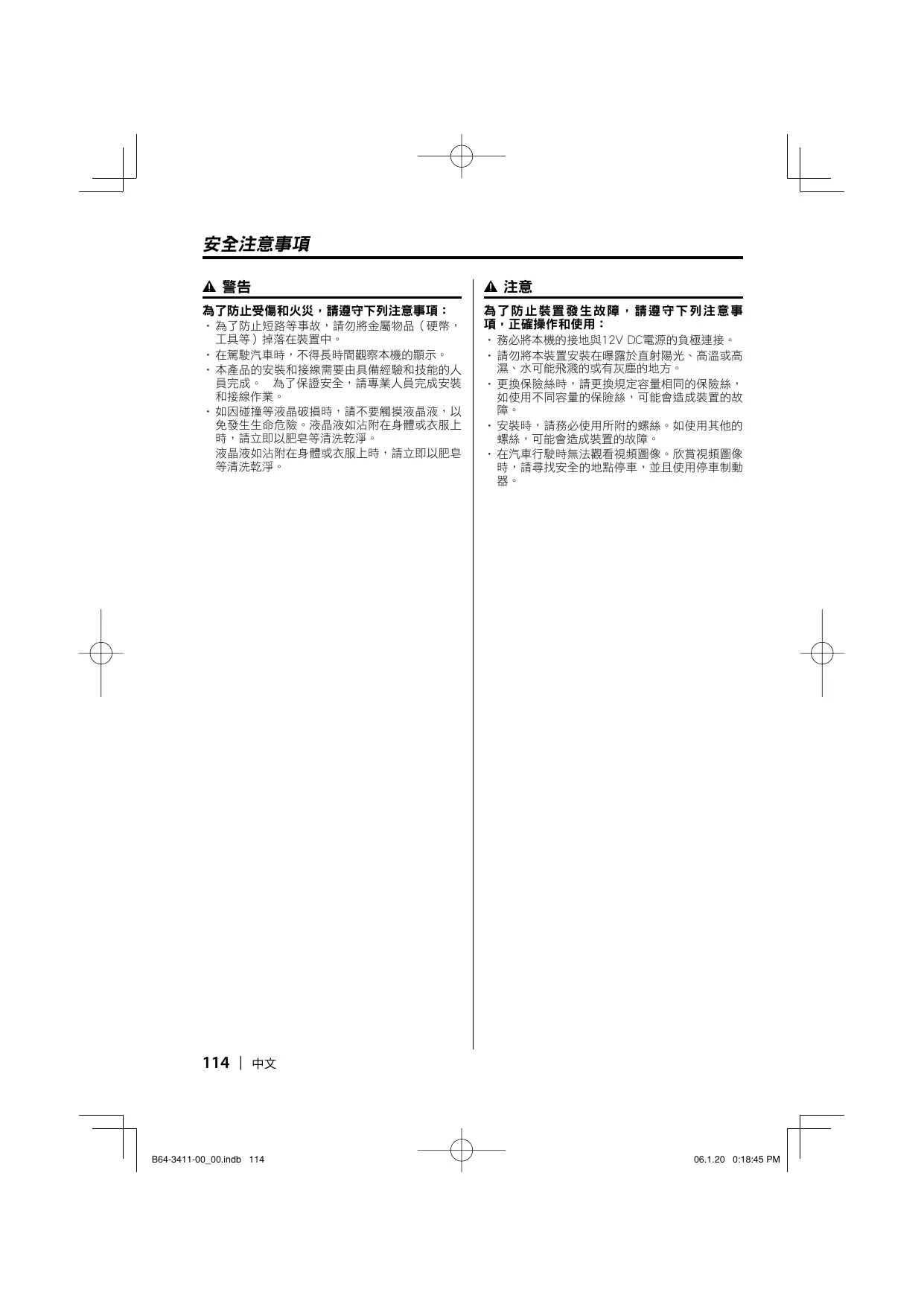

WARNING

為了防止受傷和火災，請遵守下列注意事項：

·為了防止短路等事故，請勿將金屬物品（硬幣，工具等）掉落在裝置中。
·在駕駛汽車時，不得長時間觀察本機的顯示。
·本產品的安裝和接線需要由具備經驗和技能的人員完成。為了保證安全，請專業人員完成安裝和接線作業。
·如因碰撞等液晶破損時，請不要觸摸液晶液，以免發生生命危險。液晶液如沾附在身體或衣服上時，請立即以肥皂等清洗乾淨。

液晶液如沾附在身體或衣服上時，請立即以肥皂等清洗乾淨。

注意

為了防止裝置發生故障，請遵守下列注意事項，正確操作和使用：

·務必将本機的接地與12V DC電源的負極連接。
·請勿將本裝置安裝在曝露於直射陽光丶高溫或高濕丶水可能飛溅的或有灰塵的地方。
- 更換保險絲時，請更換規定容量相同的保險絲，如使用不同容量的保險絲，可能會造成裝置的故障。
·安裝時，請務必使用所附的螺絲。如使用其他的螺絲，可能會造成裝置的故障。
·在汽車行駛時無法觀看視頻圖像。欣賞視頻圖像時，請尋找安全的地點停車，並且使用停車制動器。

·安裝有困難時，請與建伍經銷商洽談。
- 當購買選購附件時，請與建伍經銷商洽談，確認選購附件是否適合您的機型以及能否在您的地區使用。
·當光盤換片機發生誤運轉時，請按下複位按鈕。即復原為正常操作狀態。

復位按鈕

·即使按下復位按鈕，對於個別項目的數值設定也不會被清除。對設定數值進行初始化時，請進行在〈用戶設置初始化〉部分中說明的操作（第121頁）。
·出現在本說明書中的顯示屏幕和操作盤的插圖是用於更清楚地說明如何進行控制的說明例子，因此，出現在插圖中的顯示屏幕可能與實際出現在裝置上的顯示不同，並且有些顯示屏幕的插圖可能在實際操作中無法實現。

裝置的保養

如果本機的面板被弄髒，請使用硅布等乾燥的軟布擦拭清潔。

如果面板很髒，請蘸中性清潔劑擦拭污垢，然後擦去清潔劑。

• 对本機直接噴洒清潔劑將可能使得機械部件受到影響。使用硬質的布或者使用諸如稀釋劑或酒精等揮發性溶劑擦拭面板將劃傷表面或者將字符擦掉。

溫度較低時的屏幕亮度

諸如在冬季等，當本機的環境溫度較低時，液晶屏幕將比通常闊淡。當顯示器使用了一段時間後，可恢復正常的亮度。

可以由LZ-702W控制的導航裝置（截止到2006年3月）：

KNA-DV3100, KNA-DV2100, KNA-DV4100, KNA-G510

KNA-DV3200, KNA-DV2200, KNA-G520

可以由遥控器控制的LZ-702W（截止到2006年3月）：

KNA-RC300

電源

接通電源

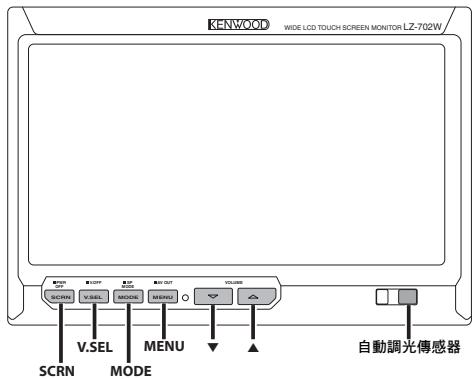

按下[SCRN]按鈕。

切斷電源

按下[SCRN]按鈕1秒鐘以上。

視頻信號源的選擇方法

按下[V.SEL]按鈕。

每次按下該按鈕，視頻信號源即按照以下切換：

顯示	設定
"Video 1"	視頻1（在"RGB"或"Off"時的"NAV"設定）
"Video 2"/"R-Cam"	視頻2（在"Video 2"或"R-Cam"時的"AV-IN2"設定）
"NAV"	導航（在"RGB"或"AV-IN1"時的"NAV"設定）

·有關"NAV”和"AV-IN2”設定，請參照〈設定NAV輸入〉（第120頁）或〈設定AV-IN2輸入〉（第120頁）。
·在汽車行駛時無法觀看視頻圖像。欣賞視頻圖像時，請尋找安全的地點停車，並且使用停車制動器。

音量

昇高音量：

按下 [ ] 按鈕。

降低音量：

按下 [ ] 按鈕。

·當〈設定揚聲器模式〉（第117頁）設定為"Off”時，無法控制本功能。

切換顯示關閉模式

可以對顯示器設定顯示關閉模式。

按下[V.SEL]按鈕1秒鐘以上。

退出顯示關閉模式

按下任何按鈕。

按下除了 [] 和 [] 以外的按鈕。

切换屏幕模式

按下 [MODE] 按钮。

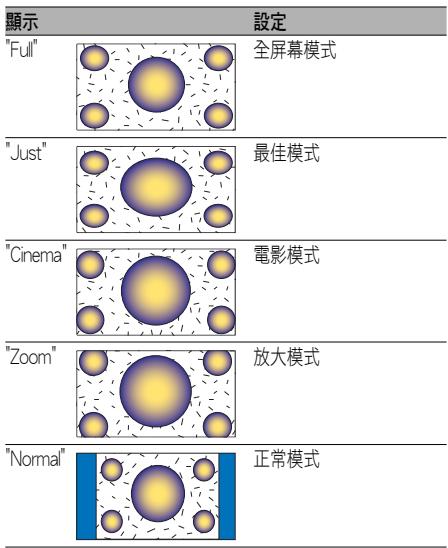

每次按下該按鈕，屏幕模式即按照以下切換：

·當顯示導航圖像時無法操作。

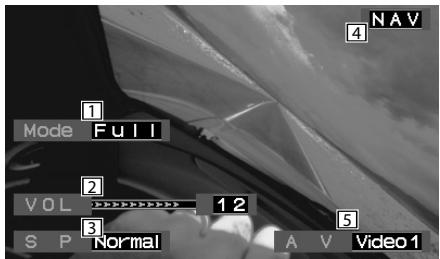

顯示資訊

在按下[V.SEL]按鈕時，顯示顯示器的狀態。

屏幕模式顯示
2 音量顯示
3 揚聲器模式顯示
4 視頻信號源顯示
[5] AV輸出顯示

·當〈設定後視攝影機〉（第120頁）設定為"Mirror"(鏡像)時，顯示後視攝影機的圖像而不顯示資訊。
·在大約5秒鐘之後，資訊顯示將自動消失。

設定揚聲器模式

可以根据需要選擇內置揚聲器的模式。

按下 [MODE] 按鈕 1 秒鐘以上。

每次按下該按鈕1秒鐘以上，內置揚聲器模式即按照以下切換：

顯示	設定
"Normal"	顯示器圖像音響。
"NAV"	導航音響。
"Video1"	視頻1音響。
"Video2"/"R-Cam"	視頻2音響。
"Off"	內置揚聲器關閉。

設定AV輸出

選擇在"AV OUTPUT"端子輸出的AV信號源。

按下 [MENU] 按鈕 1 秒鐘以上。

每次按下該按鈕1秒鐘以上，AV輸出即按照以下切換：

顯示	設定
"Video1"/"NAV"	選擇AV IN1信號源。
"Video2"/R-Cam"	選擇AV IN2信號源。
"Off"	"AV OUTPUT"端子無輸出。

调節屏幕控制

可以調節顯示器的圖像品質和自動調光控制。

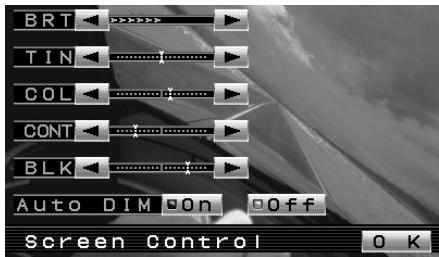

1进入屏幕控制模式

按下[SCRN]按鈕。

2 調節圖像品質

每次觸按該按鈕，設定即在如下表所示的設置之間切換。

項目	觸按	設定
"BRT"	[▲]	提高屏幕亮度
	[▲]	降低屏幕亮度
"TIN"	[▲]	紅色成份增強
	[▲]	綠色成份增強
"COL"	[▲]	色彩加深
	[▲]	色彩淡化
"CONT"	[▲]	對比度增強
	[▲]	對比度滅弱
"BLK"	[▲]	黑色成份降低
	[▲]	黑色成份增加

自動調光器

項目	觸按	設定
"Auto DIM"	[■On]	當環境變得黑暗時，顯示的亮度自動降低。
	[■Off]	顯示不暗淡。

·當"Auto DIM”設定為"Off”時可以調節"BRT”。
·當輸入NTSC視頻信號時，可以調節 "TIN"。
- 無法對導航圖像（RGB）或控制畫面調節 "TIN" 和 "COL"。

3 退出屏幕控制模式

觸按[OK]按鈕。

·可以分別存儲視頻、控制屏幕和導航圖像的圖像品質設定。
·僅在使用了停車制動器時才能夠顯示屏幕控制。
·如果在15秒鐘之內不進行操作，該模式將被自動取消。

設定選單

以下說明設定選單的操作方法。在本操作方法的說明之後，將提供選單項目和其設定內容的參考資料。

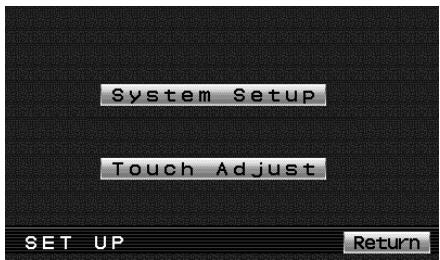

1進入設定選單

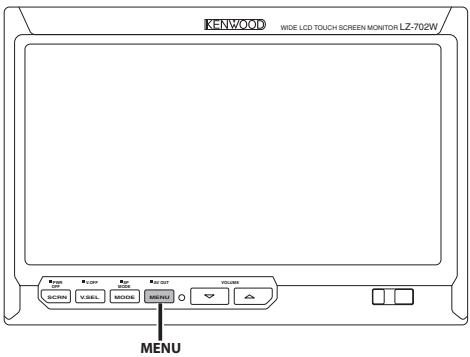

按下 [MENU] 按鈕。

2選擇設定項目

觸按 [System Setup] 或 [Touch Adjust] 按鈕。

觸按	設定
[System Setup]	顯示系統設定-1。（第120頁）
[Touch Adjust]	顯示觸按調節。（第122頁）
[Return]	退出設定選單。

3 退出設定選單

按下 [MENU] 按鍵。

·如果無法選擇設定選單項目，按下［MENU］按鈕，觸按位置設定將復位到出廠時的初始狀態。
·如果在15秒鐘之內不進行操作，該模式將被自動取消。

↓

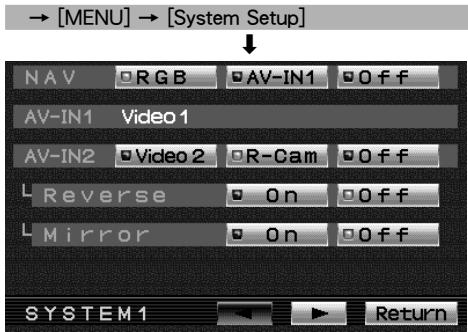

設定NAV輸入

設定導航圖像的設定輸入和切換方法。

"NAV"

觸按	設定
■RGB	成為RGB模式設定。當顯示器顯示來自連接在"TO NAVIGATION"端子的導航裝置的圖像時，操作[V.SEL]按鈕。
■AV-IN1	成為AV-IN1模式設定。當顯示器顯示來自連接在"AV1 INPUT"端子的導航裝置的圖像時，操作[V.SEL]按鈕。
■Off	成為Off模式設定。當導航裝置沒有連接任何裝置時使用該設定。

顯示AV-IN1輸入

顯示 "AV1 INPUT" 端子的設定狀態。

"AV-IN1"

顯示	設定
"Video 1"	選擇了視頻1模式。
"NAV"	選擇了導航模式。

設定AV-IN2輸入

設定向"AV2 INPUT"端子輸入圖像的切換方法。 "AV-IN2"

觸按	設定
[■Video 2]	成為視頻模式設定。當顯示器顯示來自連接在"AV2 INPUT"端子的裝置的圖像時，操作[V,SEL]按鈕。
[■R-Cam]	成為後視攝影機模式設定。請參照〈設定後視攝影機〉（第120頁）。
[■Off]	成為Off模式設定。當"AV2 INPUT"端子沒有連接任何裝置時使用該設定。

設定後視攝影機

設定本機切換至內部 "AV2 INPUT" 端子輸入信號源時的顯示。

1觸按"AV-IN2"的[R-Cam]按鈕。
2 設定後視攝影機。

項目	觸按	設定
"Reverse"	[■On]	當汽車的操縱杆移動到"Reverse"位置時，切換至後視攝影機的視頻顯示。
	[■Off]	當汽車的操縱杆移動到"Reverse"位置、並且再數次按下[V.SEL]開關時，切換至後視攝影機的視頻顯示。
"Mirror"	[■On]	攝影機的圖像按照左右顛倒的方式顯示。
	[■Off]	攝影機的圖像按照原狀顯示。

切换屏幕

"SYSTEM1"

觸按	設定
[▲]	顯示系統設定-2。
[Return]	返回至設定選單。

設定AV輸出

選擇在 "AV OUTPUT" 端子輸出的AV信號源。

"AV-OUT"

觸按	設定
[■Video 1]	選擇AV IN1信號源。
[■Video 2]	選擇AV IN2信號源。
[■Off]	"AV OUTPUT"端子無輸出。

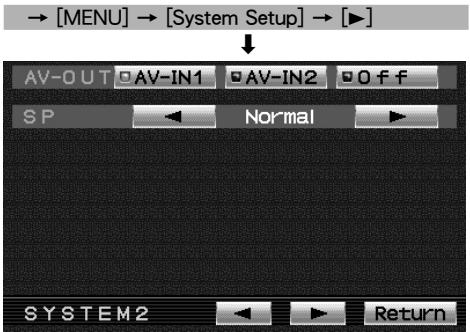

設定揚聲器模式

可以根据需要選擇內置揚聲器的模式。

觸按“SP”畫面的[←]或[▶]按鈕。

顯示	設定
"Normal"	顯示器圖像音響。
"NAV"	導航音響。
"Video1"	視頻1音響。
"Video2"/"R-Cam"	視頻2音響。
"Off"	內置揚聲器關閉。

切换屏幕

"SYSTEM2"

觸按	設定
[▲]	顯示系統設定-1。
[▶]	顯示系統設定-3。
[Return]	返回至設定選單。

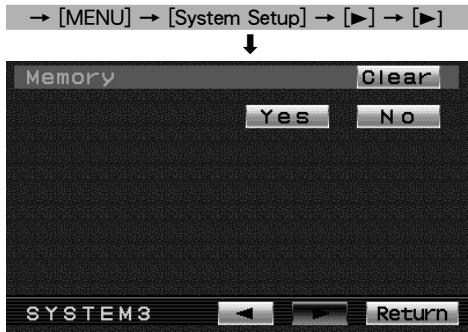

用戶設定的初始化

將設定數值設定為出廠時的初始狀態。

1觸按"Memory”畫面的[Clear]按鈕。
2觸按[Yes]按鈕。

觸按 [Yes] 按鈕，將個別項目從用戶的設定復位到出廠時的初始狀態。

觸按	設定
[←]	顯示系統設定-2。
[Return]	返回至設定選單。

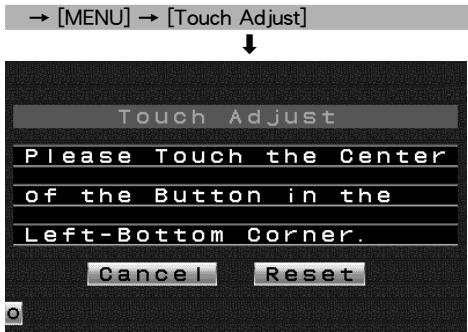

调整觸控位置

如果觸按的位置與完成的操作不對應，可以進行觸控調整。

1 準確觸按左下角的標記。

2 準確觸按右上角的標記。

當觸按位於右上角的標記時，完成調整，重新出現系統設定選單畫面。

·如果在觸按左下角的按鈕之前按下[Cancel]按鈕，調整被取消，畫面返回至系統設定選單畫面。
·如果在觸按左下角的按鈕之後按下 [Cancel] 按 鍥，則重新出現左下角的按鈕。
·如果觸按 [Reset] 按鈕，設定復位至出廠時的初始狀態，重新出現設定選單畫面。

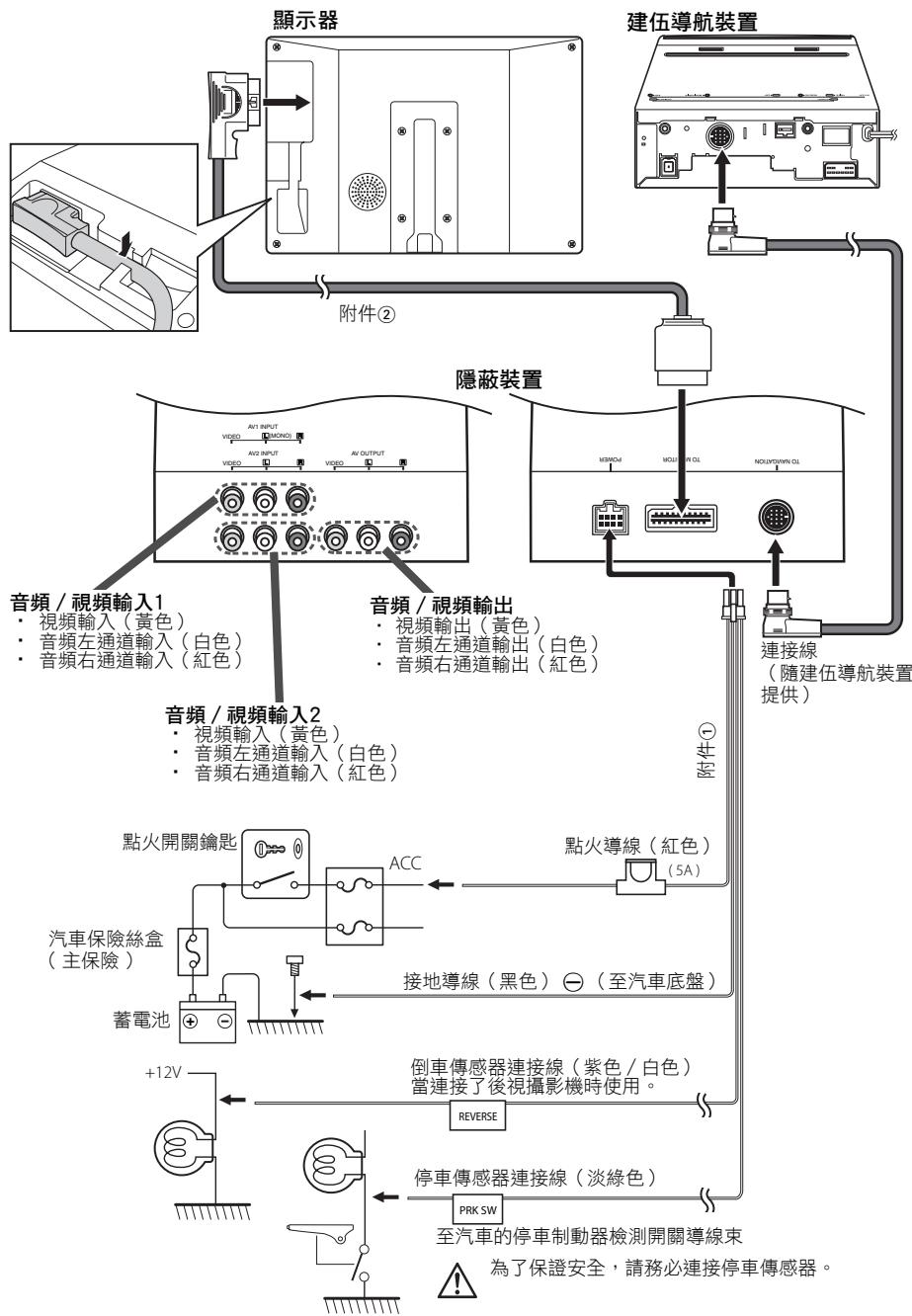

1. 為了防止短路事故，請拔下點火開關鑰匙，取下蓄電池的 極端子。
   2.連接各裝置的輸入輸出導線。
2. 按下面的順序連接線束電纜：地線，火線。
3. 將電線束的連接器連接到裝置上。
4. 將裝置安裝到汽車中。
   6.連接步驟1所卸下的蓄電池 極端子。
5. 按下復位按鈕。（第115頁）

A警告

·本產品只能用於12VDC負極接地的電源。不要將它連到其他任何的供電電源上。
·為防止觸電，連接時先拆下蓄電池負極端的電纜。
·務必穩固地安裝本產品。不要將本產品安裝在不穩固原地方。
·請按說明書中描述的步驟安裝和接線。不適當的接線或改動安裝不僅會引起本裝置的故障或損壞，而且可能導致危險。
- 不要將本裝置安裝在下列位置。

·妨礙氣囊系統操作的位置。
- 不是由塑料製成的位置。

安裝在皮革、木材或織物上可能會損壞其表面。
- 受陽光直射的位置，受空間器空氣影響的位置，或受潮氣或高溫影響的位置。
在這些位置安裝可能會引起顯示器的變形。

·如果您不打算使用隨機附帶的顯示器座架安裝本裝置，請務必使用可從商店購買的座架。（這種座架的安裝孔位於顯示器的底部。）

#

·如果汽車的點火沒有ACC位置時，請以點火開關鑰匙將點火導線連接在可ON/OFF的電源上。將點火導線連接到與蓄電池導線同時供給一般電壓的電源時，蓄電池將會出現過負荷現象。
·保險絲燒斷時，應檢查導線等有無短路，然後更換規定容量相同的保險絲。
·請勿將未連接的導線和端子觸碰已連接電源的汽車金屬部位等。另外，為了防止短路事故，請不要拆卸附在未連接的導線和端子上的外罩。
·在完成安裝後，檢查汽車的制動燈、轉向燈、雨刷等是否工作正常。
·請用乙烯帶等絕緣物包覆未連接的導線。
·仔細擦淨安裝表面的油污和塵土等。

不得安装在不平的表面。

·不得將隱蔽裝置安裝在地毯下，否則將發生熱量累積而損壞本機。

顯示器裝置的安裝方法

安装位置和清潔

如圖A所示，選擇可以完全水平放置座架或支架（花瓣形部分）前邊緣可以水平連接的安裝位置。請不要將本裝置安裝在使整個支架處於傾斜的位置（如圖B所示），或使顯示器面朝下的位置（如圖C所示）。

·用一塊浸泡中性清潔液並擣乾的布將安裝位置上的灰塵或油脂完全擦去。在安裝位置晾乾後連接座架。

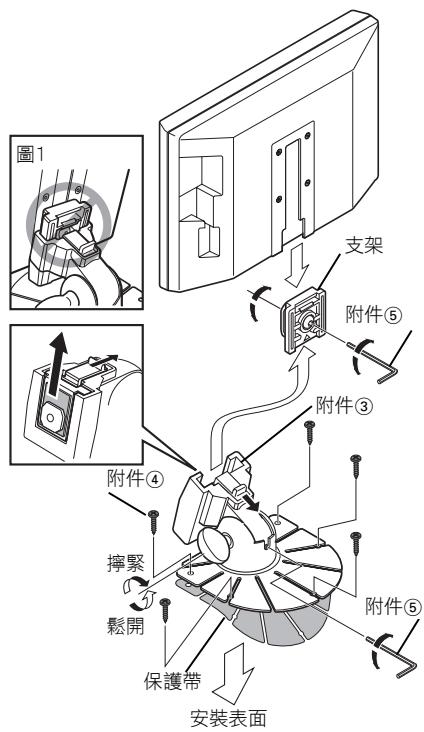

顯示器裝置的安裝方法

1 使用隨機提供的六角扳手（附件⑤）臨時安裝電視顯示器後側的座架。

·調節座架的緊固螺絲時，請使用隨機提供的六角扳手（附件⑤）。如果使用其他六角扳手將可能損壞螺絲。

2彎曲座架的支架，使之與安裝位置的形狀一致。
3 調節支架的形狀，使得在座架放置在支架上時沒有叮鈴噸唧的響聲或間隙。
4 撕去座架底部雙面粘帶上的保護帶，牢固地連接座架。

• 台面粘帶不能重複使用，不要用手接觸粘合劑，因為這會使粘合強度減弱。
• 如果安裝位置表面的溫度太低，在連接座架之前，先用加熱器或其他的手段使表面加熱。 温度太低會减弱雙面粘帶的粘合強度。
  ·隨機附帶的座架是專門用於本產品的。不要將它用於其他的顯示器。

5 用隨機附帶的自攻螺絲（附件④）固牢座架。
6連接座架後，使它不受干擾地放置24小時。請注意，在此期間，不要在座架上施加任何力。

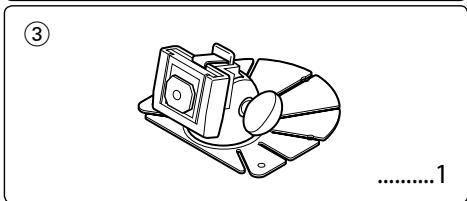

7 將顯示器裝置的座架插入支架（附件③）。

·將座架全部插入支架（附件③）。（圖1）
8 調節顯示器裝置的高度、水平和垂直角度，使用隨機提供的六角扳手（附件⑤）可靠緊固安裝螺絲。
您也可以鬆開角度調節手柄並調節顯示器的安裝座架角度來調節顯示器的朝向位置。

顯示器裝置的安裝方法（對於頭靠）

本產品的安裝和接線需要由具備經驗和技能的人員完成。為了保證安全，請專業人員完成安裝和接線作業。

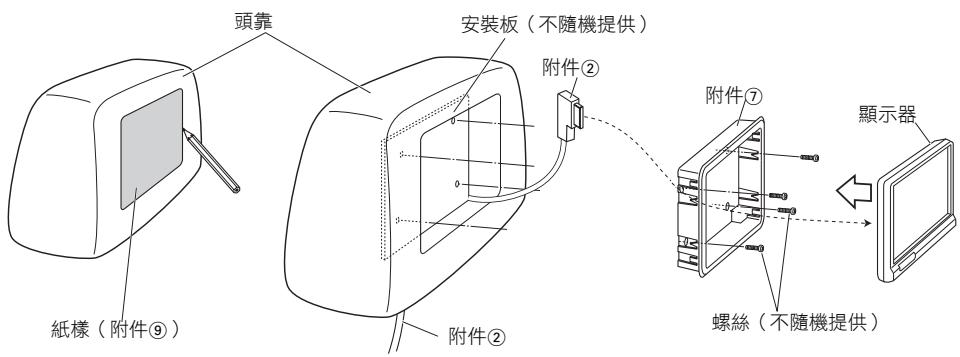

在將顯示器安裝向頭靠之前：

· 首先完成需要的外部連接（附件②）。
·使用提供的紙樣，在頭靠上畫出需要切除的區域，然後小心地切除。

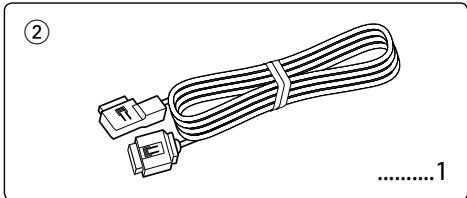

1 將顯示器與系統連接線連接。（附件②）
2 將顯示器裝置安裝到支架上。（附件⑦）

隐蔽装置的安装方法

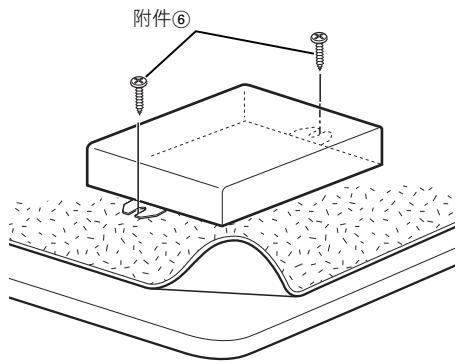

使用螺絲（附件⑥）將隱蔽裝置安裝到音響板等上。

顯示器裝置的拆除方法（對於頭靠）

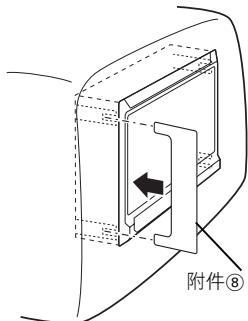

1 如圖所示，將拆卸工具（附件⑧）全部插入兩側的插槽。

2 用手將顯示器裝置向外拉出，並且注意防止落下。

有時被認為是故障的現象，其實是因微小的操作或配線失誤而造成。在要求維修之前，請參照下表稍事檢查為盼。

？電源不通。

保險絲燒斷。

確認導線等有無短路之後，更換規定容量相同的保險絲。

顯示器沒有可靠地安裝在支架上。
將顯示器安裝到支架上，直到鎖定為止。

？按下按鈕時，沒有任何動作。

本機的電腦芯片的功能不正常。
按下本机上的復位按鈕（第115頁）。

畫面闊淡。

裝置位於溫度較低之處。
如果顯示器的環境溫度較低，當首次接通電源時，由於液晶顯示屏的特性，畫面顯示可能闇淡。接通電源後等待片刻，使得溫度上昇，可以恢復正常的亮度。
- "BRT"、"BLK"、"CONT"及其他屏幕控制數值過低。
調節"BRT"、"BLK"、"CONT"及其他屏幕控制數值，獲得適當的亮度，或者參照〈用戶設置初始化〉（第122頁），將其復位到出廠設定的初始狀態。

技術規格可能有所變更，恕無事前通知。

顯示器

屏幕尺寸

:6.95英寸

156.2(W) × 82.4(H) × 176.0（寬屏幕）mm

顯示系統

：透明TN LCD面板

啟動系統

：TFT有效矩陣系統

像素數

:336,960像素(480H×234V×RGB)

有效像素

:99.99%

像素排列

：RGB帶狀排列

背景照明

：冷陰極電子管

揚聲器功率

: 0.5 W (40 × 20 mm)

隐蔽装置

彩色系統

: NTSC/PAL

視頻輸入電平（RCA插孔）

: 1 ± 0.1 Vp-p/ 75 Ω

音頻輸入電平（RCA插孔）

: 1 V/ 55 KΩ

視頻輸出電平（RCA插孔）

: 1 ± 0.1 Vp-p/ 75 Ω

音頻輸出電平（RCA插孔）

: 1 V/ 1 KΩ

模擬RGB輸入（13P）

: 0.7 Vp-p/ 75 Ω

共同

電源電壓

:14.4V DC (11V~16V)

消耗的功率

:14W

消費電流

:1.5A

工作環境溫度範圍

: -10°C至+60°C

保存環境溫度範圍

: -30°C至+85°C

外形尺寸 (W× H× D)

顯示器裝置： 177× 121.5× 34mm

隱蔽装置： 143× 37× 99mm

重量

顯示器裝置：460 g

隱蔽裝置：390g

盡管液晶面板的有效像素為99.99%以上，0.01%的像素可能不能正常發亮。
