GEBRUIKSAANWIJZING LZ-702W KENWOOD

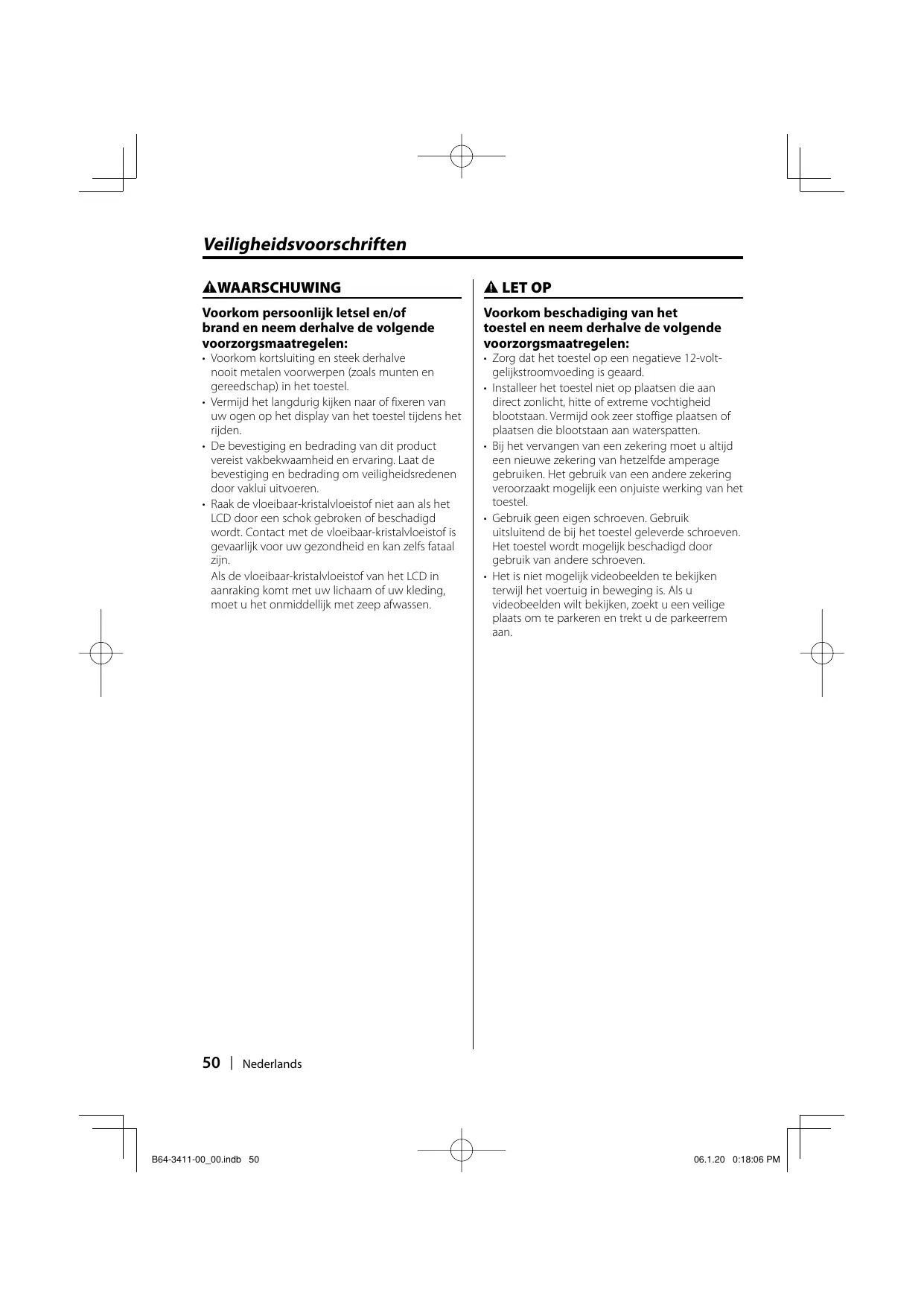

Voorkom persoonlijk letsel en/of brand en neem derhalve de volgende voorzorgsmaatregelen:

Voorkom kortsluiting en steek derhalve nooit metalen voorwerpen (zoals munten en gereedschap) in het toestel.
- Vermijd het langdurig kijkenaar of fixeren van uw ogen op het display van het toestel tijdens het rijden.
- De bevestiging en bedrading van dit product vereist vakbekwaamheid en ervaring. Laat de bevestiging en bedrading om veiligeidsredenen door vaklui uityoeren.
- Raak de vloeibaar-kristalvloeistof Niet aan als het LCD door een schok gebroken of beschadigd worden. Contact met de vloeibaar-kristalvloeistof is gevaarlijk voor uw gezondheid en kan zichs fataal�!

Als de vloeibaar-kristalvloeistof van het LCD in aanraking komt met uw lichaam of uw kleding, moet u het onmiddelijk met zeep afwassen.

▲ LET OP

Voorkom beschadiging van het toestel en neem derhalve de volgende voorzorgsmaatregelen:

Zorg dat het toestel op een negatieve 12-volgtgelijkstroomvoeding is geaard.
- Installee het toestel Niet opplaatsen die aan direct zonlicht,itte of extreme vochtigheid blootstaan. Vermijd ookzer stoffigeplaatsen ofplaatsen die blootstaan aan waterspatten.
- Bij het verrangen van een zekering moet u.altijd een neue zekering van hetzelfde amperage gebruiken. Het gebruik van een andere zekering veroorzaakt möglichelijk een onjuiste werkking van het toestel.
- Gebruik geen eigen schroeven. Gebruik uitsluitend de bij het toestel geleverde schroeven. Het toestel worden möglichk beschadigd door gebruik van andere schroeven.
- Het is nicht möglich videobeelden te bekijken verwijl het voertuig in beweging is. Als u videobeelden wilt bekijken, zoekt u een veilige plaat om te parkeren en trekt u de parkeerrem aan.

• Raadpleeg uw Kenwood-dealer indien u problemen of vragen hebtijdens de installment.
  Vraag bij aankoop van optionele accessoires aan uw Kenwood-dealer of deze functioneren met uw model en in uw gebied.

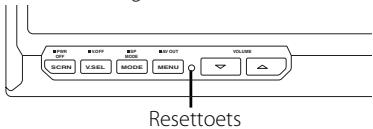

• Druk op de resettoets wanneser het toestel nicht juist functioneert. Wanner u op de resettoets drukt, worden het toestel teruggezet op de fabrieksinstellungen.

• Zelfs als u op de resettoets drukt, worden de waarden ingesteld voor de afzonderlijke items Niet gewist. Voer de stappen beschren in (blz. 57)uit om de ingestelde waarden te initialiseren.
• De afbeeldingen van de display en het voorpaneel in deze gebruksaanwijzing zijn slechts voorbeelden en+zijn bedoeld om het gebruik van de bedieningselementen te verduidelijkken. Bijgevolg kan hetল dat datgene wat worden weergegeven op het afgebeelde display afwikt van wat in werkelijkheid op het display verschijnt.

Reinigen van het toestel

Als de Voorplaat van dit toestel vlekken vertoont, veegt u het schoon met een droge zachte doek zoals een siliconendoek.

Als het Voorpaneel erg vuil is, veegt u het vuil weg met een doek die is bevochtigd met een neutraal reinigingsmiddel en veegt uervolgens het reinigingsmiddel weg.

• Spuit geen reinigingsmiddelrechtstreeks op het toestel,want dit kan de mechanische onderdelen beschaden. Als u voor het schoonmaken van het toestel een harde doek of een vluchtige vloeistof zoals een verdunningsmiddel of alcohol gebruikt, kannen krassen op het oppervlak worden veroorzaakt of de letters worden gewist.

Helderheid van het scherm bij lage temperaturen

Wonneer de temperatuur van het toestel daalt, bijvoorbeeld in de winter, worden het scherm van het vloeibaar-kristalpaneel donkerder dan normalaal. De normale holderheid keert terug nadat u de monitor enigeijd hebts gebruikt.

Navigatie-eenheden die u kunt bedieren met de LZ-702W (vanaf maart 2006):

KNA-DV3100, KNA-DV2100, KNA-DV4100, KNA-G510

KNA-DV3200, KNA-DV2200, KNA-G520

LZ-702W die u kurz bedienen met de afstandsbediening (vanaf maart 2006):

KNA-RC300

Informatie over het weggooien van elektrische en elektronische apparatuur (particulieren)

Dit symbool geeft aanDat gebruikte elektrische en elektronische producten nicht bij het normale huishoudelijkke afval mogen. Lever deze products in bij de aangewezen inzamelingspunten, waar ze Gratis worden geacceerted en op de juiste manier worden verwerkt, teruggewonnen en hergebruikt.Voor inleveradressen zie www.nvmp.nl,www.ictmilieu.nl,www. stibat.nl. Wanner u dit product op de juiste manier als afval inlevert,spaart u waardevolle hulpbronnen en voorkomt u potentièle negatieve gevolgen voor de volksgezondheid en het milieu, die anders kuren ontstaan door een onjuiste verwerking van afval.

Batterij Niet

weggooien, maar inleveren als KCA.

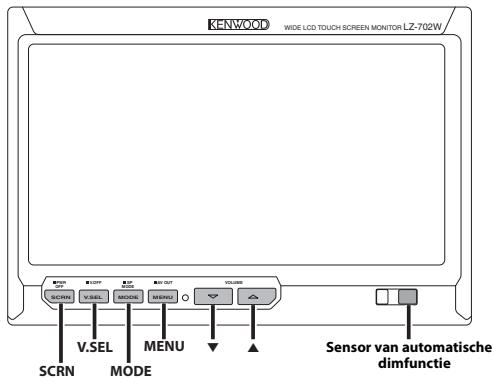

Spanning

Inschakelen van de spanning

Druk op de toets [SCRN].

Uitschakelen van het toestel

Houd de toets [SCRN] ten minste 1 seconde ingedrukt.

Kiezen van de videobron

Druk op de toets [V.SEL].

Elke keer dat u op de toets drukt, wijzigt de videobron als volgt:

Display	Installing
"Video 1"	Video 1 ("NAV"-installing tijdens "RGB" of "Off")
"Video 2"/"R-Cam"	Video 2 ("AV-IN2"-installing tijdens "Video 2" of "R-Cam")
"NAV"	Navigatie ("NAV"-installing tijdens "RGB" of "AV-IN1")

• Zie (blz. 56) of (blz. 56) voor de "NAV" - en "AV-IN2"-instelling.
• Het is nicht möglich videobeelden te bekijken verwijl het voertuig in beweging is. Als u videobeelden wilt bekijken, zoekt u een veilige plaat om te parkeren en trekt u de parkeerrem aan.

Volume

Verhogen van het volume:

Druk op de toets [▲].

Verlagen van het volume:

Druk op de toets [] .

• U kunt deze functie nicht regelen wannere (blz. 53) is ingesteld op "Off".

Inschakelen van de displayuitfunctie

U=knt de display-uitfunctie voor de monitor instellen.

Houd de toets [V.SEL] ten minste 1 seconde ingedrukt.

Afsluiten van de display-uitfunctie

Druk op een willekeurige toets.

Druk op een toets behalte de toetsen [ ] en [ ]

Inschakelen van de schermmodus

Druk op de toets [MODE].

Elke keer dat u op de toets drukt, wijzigt deschemmmodus als volgt:

Display	Installing
"Full"	Volledige beeldmodus
"Just"	Uitgevulde beeldmodus
"Cinema"	Cinema-beeldmodus
"Zoom"	Zoombeeldmodus
"Normal"	Normale beeldmodus

• Deze bediening is nicht möglich w进而er het navigatiebeeld worden getoond.

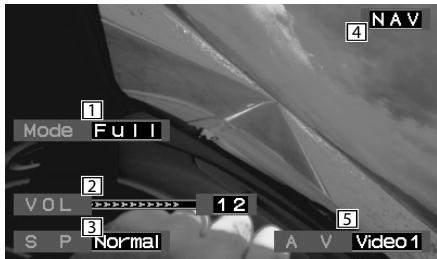

Display-informatie

Wanner u op de toets [V.SEL] drukt, wordt de status van de monitor getoond.

Weergave van de schermmodus
Weergave van het volume
[3] Weergave van de luidsprekermodus
[4] Weergave van de videobron

Weergave van de AV-uitgang

• Wanner (blz. 56) is ingesteld op "Mirror" en het display beelden van dechteruitkijkcamera toont, worden de play-informatie Niet weergegeven.
• De informatieweergave worden na ongeveer 5 seconden automatisch gewist.

Instellen van de luidsprekermodus

U kurz de ingebouwde luidsprekermodus maar wens kiezen.

Houd de toets [MODE] ten minste 1 seconde ingedrukt.

Elke keer dat u de toets ten minste 1 seconde ingedrukt houdt, wijzigt de ingebouwde luidsprekermodus als volgt:

Display	Installing
"Normal"	Geluid met monitorbeeld.
"NAV"	Geluid met navigatiebeeld.
"Video1"	Geluid met video 1-beeld.
"Video2"/"R-Cam"	Geluid met video 2-beeld.
"Off"	De ingebouwde luidspreker is uitgeschakeld.

Instellen van de AV-uitgang

Kiest een AV-bron die wordtuchtgevoerd via de "AV OUTPUT"-aansluitingen.

Houd de toets [MENU] ten minste 1 seconde ingedrukt.

Elke keer dat u de toets ten minste 1 seconde ingedrukt houdt, wijzigt de AV-uitgang als volgt:

Display	Installing
"Video1"/"NAV"	Kiezen van de AV IN1-bron.
"Video2"/"R-Cam"	Kiezen van de AV IN2-bron.
"Off"	Geen uitvoer maar de "AV OUTPUT"-aansluitingen.

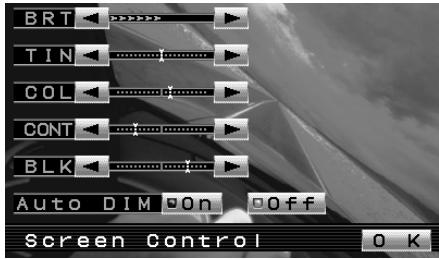

Afstellen van de schermregeling

U kunt de beeldkwaliteit en de automatische dimregeling van de monitor afstellen.

1 Activeer de schermregelmodus Druk op de toets [SCRN].

2 Afstellen van de beeldkwaliteit

Elke keer dat u op de toets drukt, wijzigt de instellingussen de instelleningen die in de onderstaande tabel worden getoond.

Item	Aanraaktoets	Instelling
"BRT"	[▲]	Helderder scherm
	[▲]	Donkerder scherm
"TIN"	[▲]	Sterker roodiveau
	[▲]	Sterker groeniveau
"COL"	[▲]	Donkerdere kleur
	[▲]	Lichtere kleur
"CONT"	[▲]	Sterker contrast
	[▲]	Minder contrast
"BLK"	[▲]	Minder zwartiveau
	[▲]	Sterker zwartiveau

Automatische dimfunctie

Item	Aanraaktoets	Instelling
"Auto DIM"	[■On]	Wonneer het donker wordt, verminder de holderheid van het display automatisch.
	[■Off]	Het display wordt nicht gedimd.

"BRT" kan worden afgesteld wonneer "Auto DIM" is ingesteld op "Off".
"TIN" kan worden afgesteld wanner een NTSC-video signal waerd ingevoerd.
- "TIN" en "COL" können nicht worden afgesteld voor het navigatiebeeld (RGB) of het regelschem.

3 Sluit de schermregelmodus af Raak de toets [OK] aan.

• Afzonderlijke beeldkwaliteitinstellungen können worden opgeslagen voor video, regelschemeren en navigatiebeeld.
• De schermregeling worden alleen getoond nadat u de\
  • parkeerrem hebt aangetrokken.
• Als u gedurende 15 seconden geen bedieninguitvoert, worden deze modus automatischuitgeschakeld.

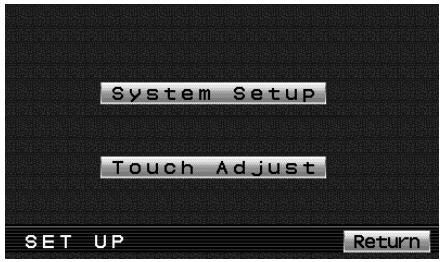

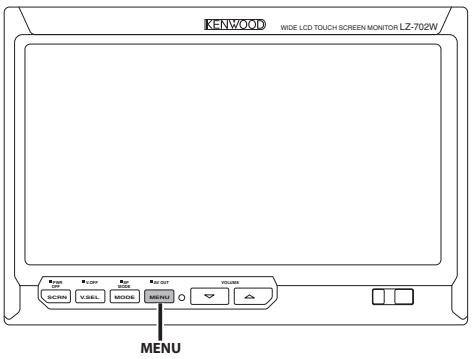

Instelmenu

De bedieningsmethode van het instelmenu wordt hier uitgelegd. Na deze uitleg volgt een beschrijving van alle beschikbare functies en de waar bij behorende instellenen.

1 Activeer het instelmenu

Druk op de toets [MENU].

2 Kies het insteltem

Raak de toets [System Setup] of [Touch Adjust] aan.

Aanraaktoets	Instelling
[System Setup]	Weergeven van de systemdinstelling-1. (blz. 56)
[Touch Adjust]	Weergeven van de afstelling van het aanraakpaneel.(blz. 58)
[Return]	Afsluiten van het instelmenu.

3 Sluit het instelmenu af

Druk op de toets [MENU].

• Als u geen instelmenu-item kut kiezen, drukt u op de toets [MENU] en worden de instellingen van de aanraakpaneelpositie op de fabriekswaarden teruggesteld.

• Als u gedurende 15 seconden geen bedieninguitvoert, worden deze modus automatischuitgeschakeld.

[MENU] [System Setup]

NAV

ORGB

AV-IN1

Off

AV-IN1

Video1

AV-IN2

Video 2

R-Cam

00ff

Rev

rse

on

00ff

or

on

00ff

SYSTEM1

Return

Instellen van de NAV-ingang

Instellen van de ingang en wijzigen van het navigatiebeeld.

"NAV"

Aanraaktoets Instelling

■RGB]	Dit is de RGB-modusinstalling. Bedien de toets [V.SEL] wanneer het beeld van de navigatie- enheid aangesloten op de "TO NAVIGATION"- aansluiting op de monitor worden getoond.
■AV-IN1]	Dit is de AV-IN1-modusinstalling. Bedien de toets [V.SEL] wanneer het beeld van de navigatie- enheid aangesloten op de "AV1 INPUT"- aansluiting op de monitor worden getoond.
■Off]	Dit is de UI-T-modusinstalling. Gebruik deze instelling wanneer niets op de navigatie-eenheid is aangesloten.

Weergeven van de AV-IN1-ingang

De ingestelde status van de "AV1 INPUT"-aansluiting worden getoond.

"AV-IN1"

Display	Installing
"Video 1"	Video 1-modus is gekozen.
"NAV"	Navigatiemodus is gekozen.

Instellen van de AV-IN2-ingang

Wijziging van de instelling van het beeld ingevoerd via de "AV2 INPUT"-aansluiting.

"AV-IN2"

Aanraaktoets	Instelling
[■Video 2]	Dit is de videomodusinstalling. Bedien de toets [V.SEL] wanneer het beeld van het apparaat aangesloten op de "AV2 INPUT"-aansluiting op de monitor worden getoond.
[■R-Cam]	Dit is de modusinstalling van dechteruuitkijkamera. Zie <Instellen van dechteruuitkijkamera> (blz. 56).
[■Off]	Dit is de UIT-modusinstalling. Gebruik deze installing wanner er geen apparaat op de "AV2 INPUT"-aansluiting is aangesloten.

Instellen van dechyteruitkijkcamera

Instellen van de weergave wanner dit toestel worden omgeschakeld waar een interne ingangsbron van de "AV2 INPUT"-aansluiting.

1 Raak de toets [R-Cam] van "AV-IN2" aan.
2 Instellen van de achteruitkijkcamera.

Item	Aanraaktoets	Instelling
"Reverse"	[■On]	schakelt waar de videoeergave van dechteruitkijkcamera wanneer de schakelknop van de auto op "Reverse" word gezet.
	[■Off]	schakelt waar de videoeergave van dechteruitkijkcamera wanneer u de schakelknop van de auto in "Reverse"zet en tegelijkde [V.SEL]-toets enkele malen indrukt.
"Mirror"	[■On]	Het beeld dat in de camera verschijnt, wordt gedraaid en in spiegelbeeld weergegeven.
	[■Off]	Het beeld dat in de camera verschijnt, wordt weergegeven zoals het is.

Omschakelen van het scherm

"SYSTEM1"

Aanraaktoets	Instelling
[▶]	Weergeven van de systeeminsteling-2.
[Return]	Terugkeren hier het instelmenu.

Instellen van de AV-uitgang

Kiest een AV-bron die wordt uitgevoerd via de "AV OUTPUT"-aansluitingen.

"AV-OUT"

Aanraaktoets	Instelling
■AV-IN1]	Kiezen van de AV IN1-bron.
■AV-IN2]	Kiezen van de AV IN2-bron.
■Off]	Geen uitvoer maar de "AV OUTPUT"-aansluitingen.

Instellen van de luidsprekermodus

U kurz de ingebouwde luidsprekermodus waar wens kiezen.

Raak de toets [] of [] van "SP" aan.

Display	Installing
"Normal"	Geluid met monitorbeeld.
"NAV"	Geluid met navigatiebeeld.
"Video1"	Geluid met video 1-beeld.
"Video2"/ "R-Cam"	Geluid met video 2-beeld.
"Off"	De ingebouwde luidspreker is uitgeschakeld.

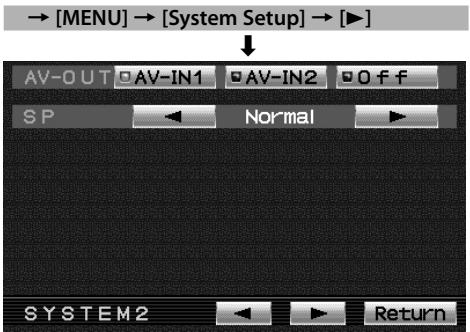

Omschakelen van het scherm

"SYSTEM2"

Aanraaktoets	Instelling
[▲]	Weergeven van de systeeminstelling-1.
[▶]	Weergeven van de systeeminstelling-3.
[Return]	Terugkeren het instelmenu.

Initialiseren van de gebruikersinstallingen

De instelwaarde worden op de aanvankelijkke fabrieksstatus ingesteld.

1 Raak de toets [Clear] van "Memory" aan.
2 Raak de toets [Yes] aan.

Raak de toets [Yes] aan; de waarden ingesteld door de gebruiker worden terugesteld op de in de fabriek ingestelde standardwaarden voor afzonderlijke items.

Annuleren van de initialisatie

Raak de toets [No] aan.

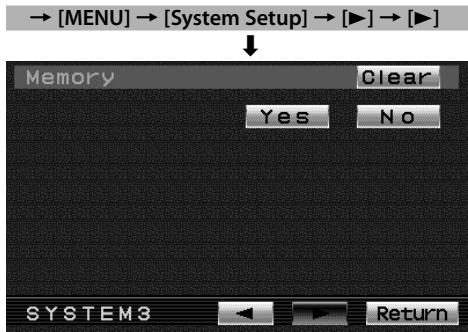

Omschakelen van het scherm

"SYSTEM3"

Aanraaktoets	Instelling
[←]	Weergeven van de systeeminsteling-2.
[Return]	Terugkeren hier het instelmenu.

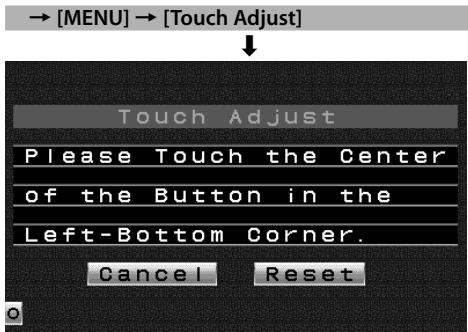

Afstellen van de aanraakpositie

Het aanraakpaneel kan worden afgesteld als de aanraakpositie en de uitgevoerde bediening Niet overeenkommen.

1 Raak nauwkeurig het merkteken linksonder aan.
2 Raak nauwkeurig het merkteken rechtsboven aan.

Wanner het merkteken rechtsboven worden aangeraakt, is de afstelling voltooid en verschijnt het systeeminstelmenuschem opnieuw.

• Als u de toets [Cancel] aanraakt zonder de toets linksonder aan te raken, worden de afstelling geannuleerd en keert het scherm terug maar het instelmusenscherm.
• Als u de toets [Cancel] aanraakt na het aanraken van de toets linksonder, verschijnt de toets linksonder opnieuw.
• Als u de toets [Reset] aanraakt, worden de instelleningen op de fabrieksstandaardinstelleningen teruggesteld en verschijnt het instelmenuschem opnieuw.

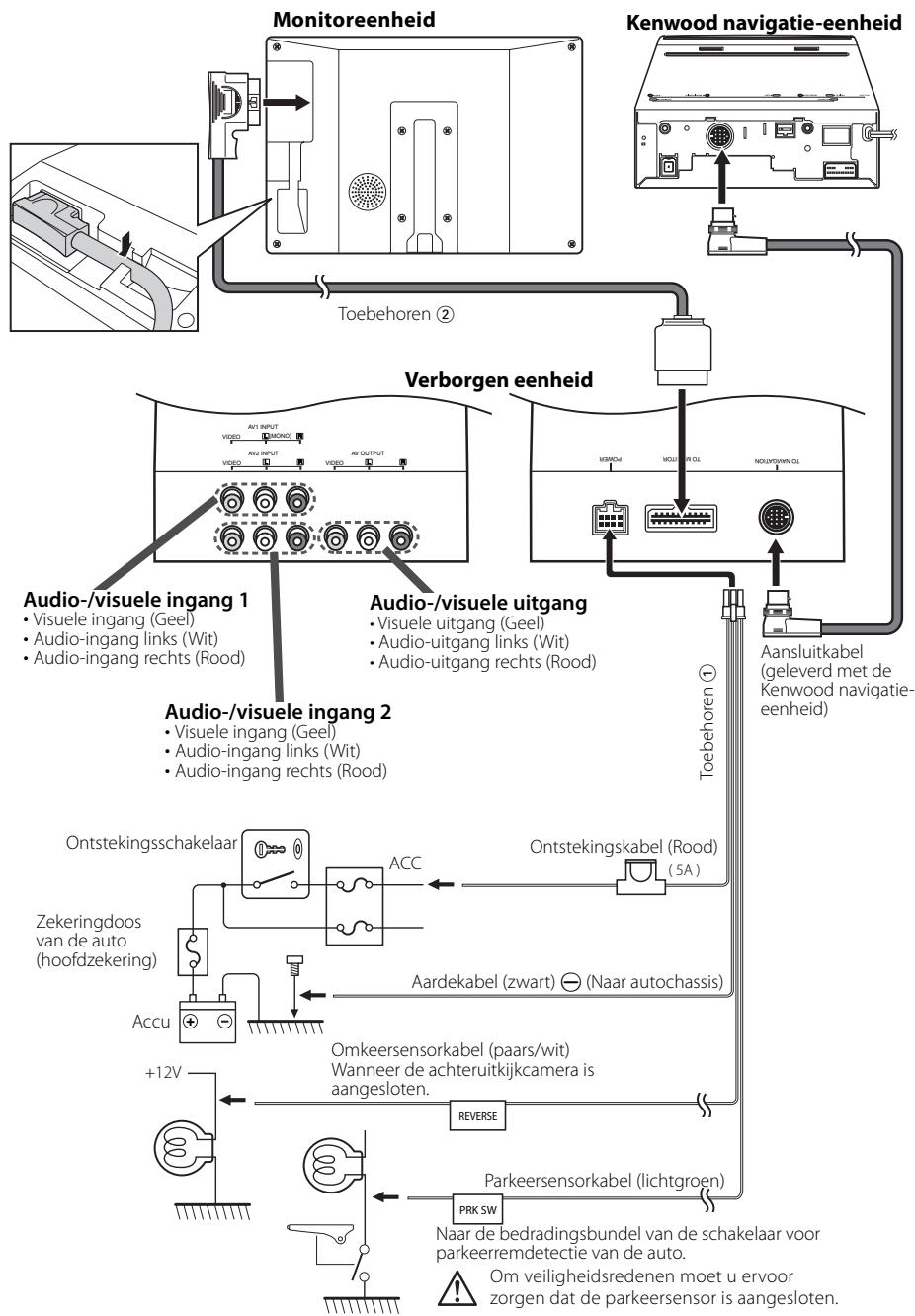

1. Voorkom kortsluiting door de sleutel UIT het contact te halen en de minkabel van de accu los te koppelen.
2. Maak de juiste ingangs- en uitgangskabelaansluit ingen voor elke eenheid.
3. Sluit de bedravingsbundel in deze volgorde aan: aarding, contact.
4. Neem de bedravingsbundel en verbinddezem het toestel.

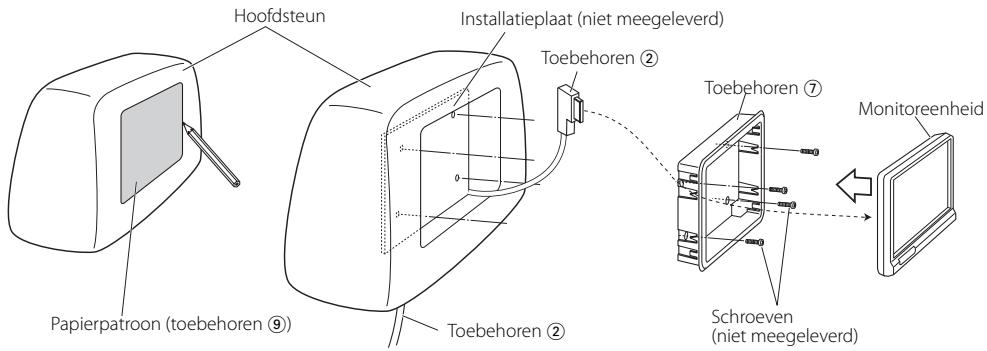

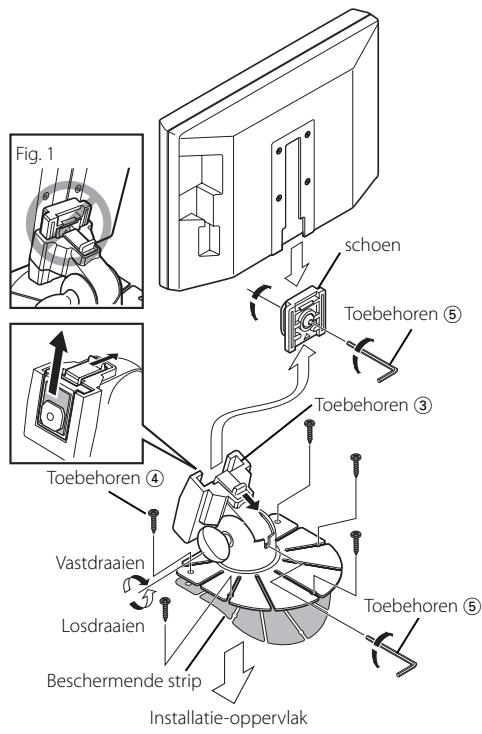

5. Installeer het toestel in de auto.
6. Sluit de minpool van de accu waar aan.
7. Druk op de resettoets. (blz. 51)

WAARSCHUWING

• Dit product mag uitsluitend worden gebruikt met een 12 V gelijskroomvoeding met negatieve aarding. Sluit het Niet op een andere voedingsbron aan.
• Voorkom kortsluiting door de accukabel aan de negatieve pool van de accu los te makeenijdens de installment.
  Zorg voor een goede stabiliteit van dit product. Installeer het Niet op eenplaats die Niet stabel is.

• Volg de installmentie- en bedrangingsprocedures die in deze gebruiksaanwijzing worden beschren. Onjuiste bedrading of wijziging van de installmentie kan Niet alleen een defect of beschadiging van het toestel tot gevolg hebben, maar ook een ongeluk veroorzaken.

• Installee het toestel in geen geval op de volgende plaatsen.

• Eenplaats die de werkung van het airbagsysteme stoort.

• Een plaatsdie Niet van kunststof is gemaakt.

Installatie op leder, hout of stof kan het oppervlak beschadigen.
- Een plaaties die blootstaat aan direct zonlicht, lucht van de airconditioning, vocht of hoge temperatuur.
Dit kan verrorming van de monitorenheid tot gevolg hebben.

• Als u voor de installatione van het toestel de bijgeleverde monitorstand ne wilt gebruiken, moet u een in de handel verwrijkbare monitorstand gebruiken. (Bevestigingsgaten voor een dergelijkte stand bevinden zich aan de onderkant van de monitorenheid.)

#

• Als de ontsteking van uw auto Niet voorzien is van een ACC-stand, sluit u de ontstekingskabels aan op een voedingsbron die met de startsteutel kan worden in- en uitgeschakeld. Als u de ontstekingskabel aansluit op een voedingsbron met een constante spanningstoevaoder, bijoorbeeld met accukabels, kan de accu verzwakken.
• Als de zekering is doorgebrand, controleert u erst of de kabels geen kortsluiting hebden veroorzaakt en verrangt uervoivogens de oude zekering door een neue metdezelfde stroomsterkte.
  Zorg dat de Niet aangesloten kabels of aansluitingen nicht in contact komen met het metaal van uw auto of ander elektrisch geleidend materiaial. Voorkom kortsluitingen door de kapjes van ongebruekte aansluitingen of nietaansloten kabeluiteinden Niet te verwonden.
• Controller na installmente van het toestel of de remlichten, knipperlichten, ruitenwissers, enz. op de auto maar behoren werkken.
• Isoleer nicht-aangesloten kabels met isolatieband of ander geschickt materiaal.
• Veeg het installmentieklak grondig schoon en verwijder olie en ander vuil.

Vermijd installment op oneffen oppervlakken.

• Installer de verborgen eenheid Niet onder het vloerkleed. Het toestel kan door warmte-ontwikkeling worden beschadigd.

Installatie van de monitorenheid

Installatieplaats en reiniging

Kies voor de installmentie een plaats waar de stand volledig horizontaal kan worden geplaatst of waar de Voorste rand van de steun (kroonvormig gedeelte) horizontaal kan worden bevestigd,zoals getoond in afbeelding A.

Installee het toestel Niet opplaaten waar de volledige steun diagonalaar staat zoals in afbeelding B of neerwaarts is gericht Zoals in afbeelding C.

• Veeg de installmentieplaats grondig schoon en verwijder al het stof en vet met een in neutraal reinigingsmiddel gedrenkte en uitgewrongen doeok. Wacht tot de installmentieplaat droog is alvorens u de staander bevestigt.

Installatie van de monitorenheid

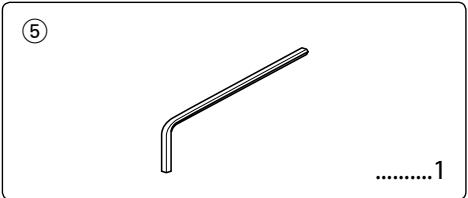

1 Installeer de schoen op dechterkant van de TV-monitor voorlopig met behulp van de bijgueleverde zeskantsleutel (Toebehoren ⑤).

• Draai de bevestigingschroef van de schoen vast met de bijgeleverde zeskantsleutel (Toebehoren ⑤). Met een andere zeskantsleutel kunt u de schroef beschadigen.
  2 Buig de staander zodat hij overeenkomt met de vorm van de installmenteplaats.
  3 Pas de vom van de steun zodanig aan dat hij Niet kan rammelen of dat er geen opening is:tussen de staander en de steun.
  4 Verwijder de beschermdende strip van de dubbelzijdige kleefband op de onderzijde van de staander en kaak de staander stevig vast.

Breng de dubbelzijdige kleefband slechts een maal aan en raak de kleefband Niet aan met uw vingers.
- Als de temperatuur van het oppervlak van de instalatieplaats te laag is, warmt u het op met een verwarming of iets dergelijks voordat u de staander bevestigt. Als de temperatuur te laag is, kleeft de kleefband Niet zo goed.
- De bijegeleverde staander werden special ontworpen voor dit product. Gebruik de staander Niet met een andere televisie.

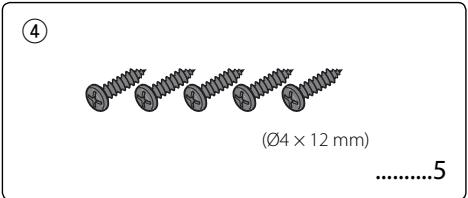

5 Bevestig de staander met behulp van de bijgeleverde tapschoef (Toebehoren 4).
6 Gebruik de staander pas 24 uur na installment. Beweeg de staander zeker Niet gedurendedezetijd.

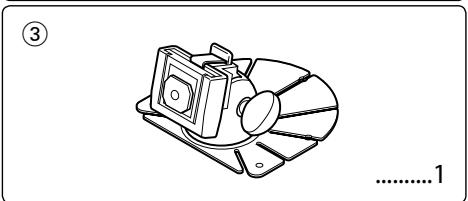

7 Schuif de schoen van de monitor in de beugel (Toebehoren ③).

Schuif de schoen zo ver möglichk in de beugel (Toebehoren ③). (Fig. 1)
Regel de hoogte, de horizontale en verticale hoek van de monitor, en draai de montageschroeven goed vast met behulp van de bijgeleverde zeskantsleutel (Toebehoren ⑤). Uktevens de voorwaartse positie van de monitor afstellen door de hoekregelknuppen los te draieren en de hoek van de installmentstaander van de monitor te regelen.

Installatie van monitorenheid (voor hoofdsteun)

De bevestiging en bedrading van dit product vereist vakbekwaamheid en ervaring. Laat de bevestiging en bedrading over aan een vakman met het oog op uw veiligheid.

Alvorens de monitor op de hoofdsteun te bevestigen:

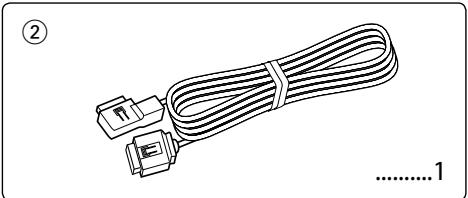

• Voer erst de vereiste externe aansluitingen uit (toebehoren ②).
• Gebruik het meegeleverde papierpatroon om de zone te markeren die uit de hoofdsteun要去 worden gesneden en snijd voorzichtiguit.

1 Sluit de monitor en de systeemkabel aan (toebehoren ②).
2 Installeer de monitorenheid in een beugel (toebehoren ⑦).

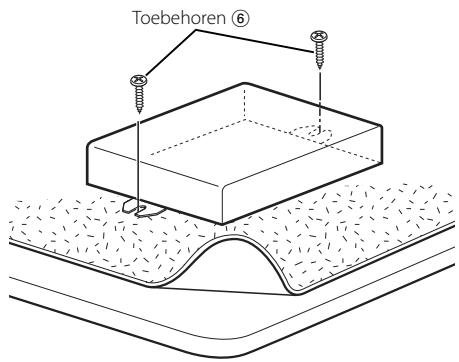

Installatie van verborgen eenheid

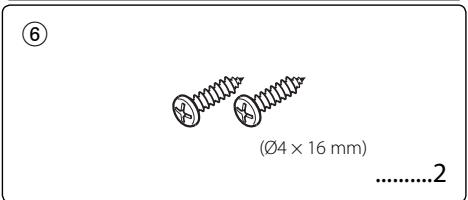

Maak de verborgen eenheid met de schroeven (toebehoren 6) aan een audioplaat of een andere plateau vast.

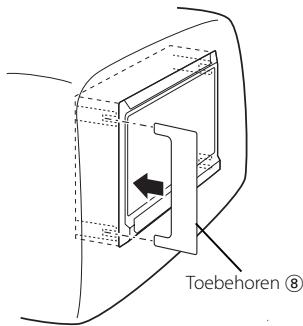

Verwijdersen van de monitorenheid (voord hoofdsteun)

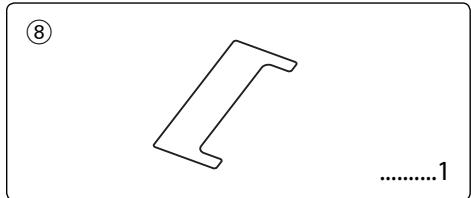

1 Steek het verwijderstaafje (toebehoren ⑧) diep in de gleuven aan elke kant, zoals worden getoond.

2 Trek de monitorenheid met uw handen vollediguit en wees voorzichtig dat u ze Niet LAST vallen.

Een schijnbare storing van uw eenheid kan het gevolgঔ回en van een enigszins foulieve bediening of bedrading. Controller voordat u uw handelaar raadpleegt eerst de volgende lijst voor een mogelijk oplossing van uw probleem.

? Spanning wordt nicht ingeschakeld.

De zekering is doorgebrand.

Nadat u de kabels op kortsluiting heeft gecontrolerld moet u de zekering door een van hetzelfde type verragen.
De motor is nicht goed aan de beugel bevestigd.
Laat de motor vastklikken aan de beugel.

? Er gebeurt niets wanneer u op de toetsen drukt.

De computerchip in het toestel werkkt nicht normala.
Druk op de resettoets van het toestel (blz. 51).

? Het scherm is donker.

Het toestel bevindt zich op eenplaats waar de temperatuur laag is.
Als de temperatuur van de monitorenheid daalt, lijkt het scherm donkerder bij het inschaken van de spanning door de eigenschappen van het vloeibaarkristalpaneel. Wacht even na het inschakeren van de spanning en laat de temperatuur stijgen. De normale holderheid keert terug.

De"BRT",-, "BLK",-, "CONT"- en andere schermbediennings niveaux onsijn te laag.

Stel de"BRT","BLK","CONT"-en andere schermbedieningen in op de juiste verlichting of stel ze terug op de in de fabriek ingestelde niveaus,zie (blz.58).

Technische gegevens zijn zonder voorafgaande kennisgeving wijzigbaar.

Monitorenheid

Schemafmetingen

: 6,95 inch breed

156,2(W) × 82,4(H)× 176,0 (diagonal) mm

Displaysystem

: Transparant TN LCD-panel

Aandrijfsysteme

TFT actief matrix-system

Aantal pixels

: 336.960 pixels (480 H × 234 V × RGB)

Effectieve pixels

:99,99%

Pixelopstelling

: RGB striped-opstelling

Achtergrundlicht

: Koude cathodebuis

Luidsprekkervermogenr

Video-uitgangsnavau (RCA-aansluitingen)

Audio-uitgangsiveau (RCA-aansluitingen)

: 1 V/ 1 KΩ

Analoge RGB-ingang (13P)

:0,7Vp-p/75Ω

Algemeen

Bedrijfsspanning

: 14,4V gelijkstroom (11 - 16V)

Verbrukt vermogen

:14W

Stroomverbruik

:1,5A

Bedrijfstemperatuurbereik

: -10°C tot +60°C

Opslagtemperatuurbereik

: -30°C tot +85°C

Afmetingen (BXHxD)

Monitorenheid: 177× 121,5× 34mm

Verborgen eenheid : 143 × 37 × 99 ~mm

Gewicht

Monitorenheid : 460 g

Verborgen eenheid : 390 g

Hoewel de effectieve pixels voor het vloeibaar-kristalpaneel 99.99% ofmeer bedragen, kan het zijn dat 0.01% van de pixels Niet of Niet correct oplichten.

AVVERTENZA
