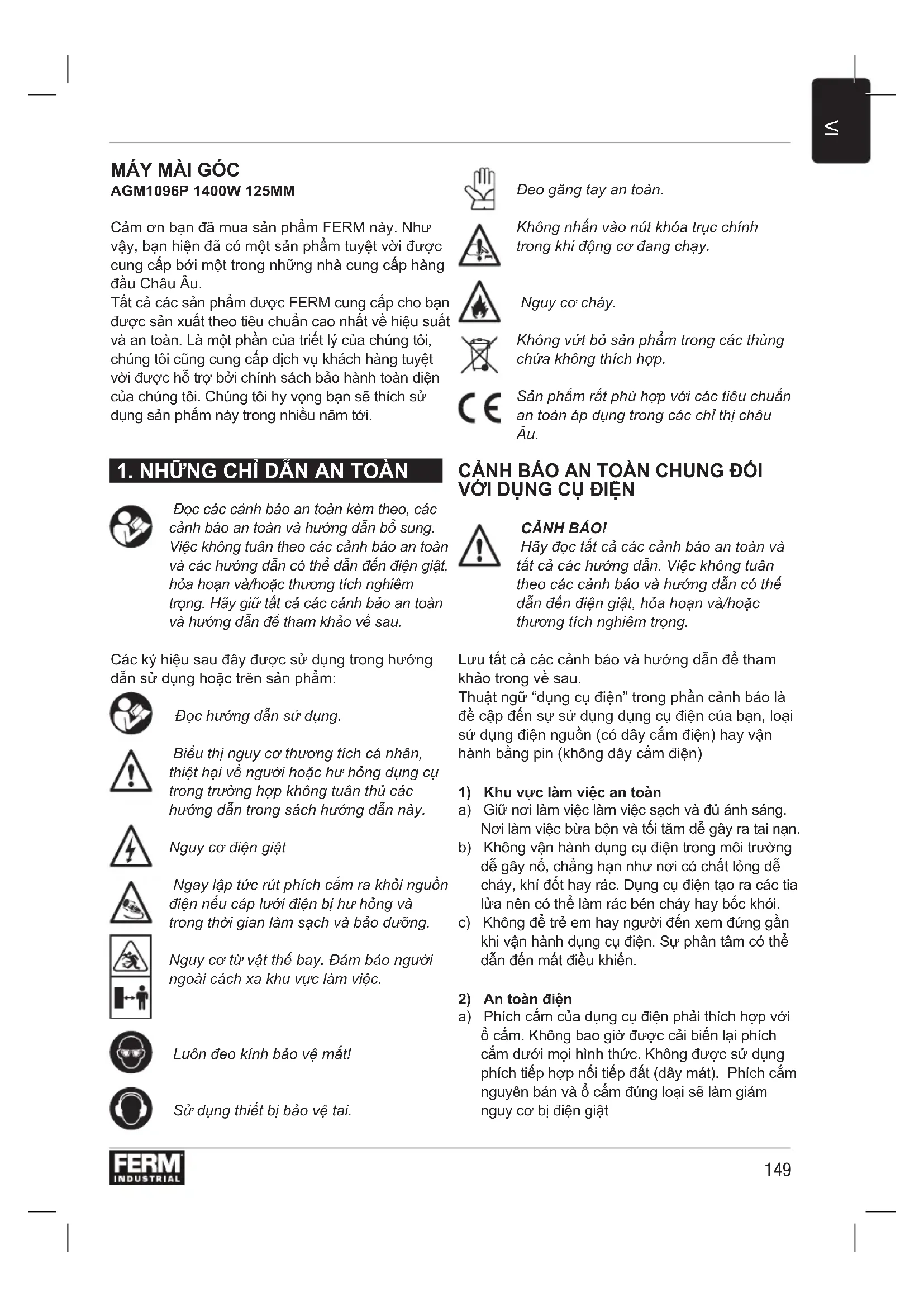

HƯỚNG DẪN NGƯỜI DÙNG AGM1096P Ferm

Cảm ơn bạn đã mua sản phẩm FERM này. Như vậy, bạn hiện đã có một sản phẩm tuyệt vời được cung cấp bởi một trong những nhà cung cấp hàng đầu Châu Âu. Tất cả các sản phẩm được FERM cung cấp cho bạn được sản xuất theo tiêu chuẩn cao nhất về hiệu suất và an toàn. Là một phần của triết lý của chúng tôi, chúng tôi cũng cung cấp dịch vụ khách hàng tuyệt vời được hỗ trợ bởi chính sách bảo hành toàn diện của chúng tôi. Chúng tôi hy vọng bạn sẽ thích sử dụng sản phẩm này trong nhiều năm tới.

1. NHỮNG CHỈ DẪN AN TOÀN

Đọc các cảnh báo an toàn kèm theo, các cảnh báo an toàn và hướng dẫn bổ sung. Việc không tuân theo các cảnh báo an toàn và các hướng dẫn có thể dẫn đến điện giật, hỏa hoạn và/hoặc thương tích nghiêm trọng. Hãy giữ tất cả các cảnh bảo an toàn và hướng dẫn để tham khảo về sau. Các ký hiệu sau đây được sử dụng trong hướng dẫn sử dụng hoặc trên sản phẩm: Đọc hướng dẫn sử dụng. Biểu thị nguy cơ thương tích cá nhân, thiệt hại về người hoặc hư hỏng dụng cụ trong trường hợp không tuân thủ các hướng dẫn trong sách hướng dẫn này. Nguy cơ điện giật Ngay lập tức rút phích cắm ra khỏi nguồn điện nếu cáp lưới điện bị hư hỏng và trong thời gian làm sạch và bảo dưỡng. Nguy cơ từ vật thể bay. Đảm bảo người ngoài cách xa khu vực làm việc. Luôn đeo kính bảo vệ mắt! Sử dụng thiết bị bảo vệ tai. Đeo găng tay an toàn. Không nhấn vào nút khóa trục chính trong khi động cơ đang chạy. Nguy cơ cháy. Không vứt bỏ sản phẩm trong các thùng chứa không thích hợp. Sản phẩm rất phù hợp với các tiêu chuẩn an toàn áp dụng trong các chỉ thị châu Âu. CẢNH BÁO AN TOÀN CHUNG ĐỐI VỚI DỤNG CỤ ĐIỆN CẢNH BÁO! Hãy đọc tất cả các cảnh báo an toàn và tất cả các hướng dẫn. Việc không tuân theo các cảnh báo và hướng dẫn có thể dẫn đến điện giật, hỏa hoạn và/hoặc thương tích nghiêm trọng. Lưu tất cả các cảnh báo và hướng dẫn để tham khảo trong về sau. Thuật ngữ “dụng cụ điện” trong phần cảnh báo là đề cập đến sự sử dụng dụng cụ điện của bạn, loại sử dụng điện nguồn (có dây cắm điện) hay vận hành bằng pin (không dây cắm điện)

1) Khu vực làm việc an toàn

a) Giữ nơi làm việc làm việc sạch và đủ ánh sáng. Nơi làm việc bừa bộn và tối tăm dễ gây ra tai nạn. b) Không vận hành dụng cụ điện trong môi trường dễ gây nổ, chẳng hạn như nơi có chất lỏng dễ cháy, khí đốt hay rác. Dụng cụ điện tạo ra các tia lửa nên có thể làm rác bén cháy hay bốc khói. c) Không để trẻ em hay người đến xem đứng gần khi vận hành dụng cụ điện. Sự phân tâm có thể dẫn đến mất điều khiển.

a) Phích cắm của dụng cụ điện phải thích hợp với ổ cắm. Không bao giờ được cải biến lại phích cắm dưới mọi hình thức. Không được sử dụng phích tiếp hợp nối tiếp đất (dây mát). Phích cắm nguyên bản và ổ cắm đúng loại sẽ làm giảm nguy cơ bị điện giật150

b) Tránh không để thân thể tiếp xúc với đất hay các vật có bề mặt tiếp đất như đường ống, lò sưởi, hàng rào và tủ lạnh. Có nhiều nguy cơ bị điện giật hơn nếu cơ thể bạn bị tiếp hay nối đất. c) Không được để dụng cụ điện ngoài mưa hay ở tình trạng ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị điện giật. d) Không được lạm dụng dây dẫn điện. d) Không bao giờ được nắm dây dẫn để xách, kéo hay rút phích cắm điện nguồn điện cầm tay. Không để dây gần nơi có nhiệt độ cao, dầu nhớt, vật nhọn bén hay bộ phận chuyển động. Làm hỏng hay cuộn quấn dây dẫn làm tăng nguy cơ bị điện giật. e) Khi sử dụng dụng cụ điện ngoài trời, dùng dây nối thích hợp cho việc sử dụng ngoài trời. Sử dụng dây nối thích hợp cho việc sử dụng ngoài trời làm giảm nguy cơ bị điện giật. f) Nếu việc sử dụng dụng cụ điện ở nơi ẩm ướt là không thể tránh khỏi, dùng dụng cụ ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng dụng cụ ngắt mạch tự động RCD làm giảm nguy cơ bị điện giật.

a) Hãy tỉnh táo, biết rõ mình đang làm gì và hãy sử dụng ý thức khi vận hành dụng cụ điện. Không sử dụng dụng cụ điện khi đang mệt mỏi hay đang bị ảnh hưởng của chất gây nghiện, rượu hay dược phẩm. Một thoáng mất tập trung khi đang vận hành dụng cụ điện có thể gây thương tích nghiêm trọng cho bản thân. b) Sử dụng thiết bị bảo hộ cá nhân. Luôn đeo kính bảo vệ mắt. Trang bị bảo hộ như khẩu trang, giày chống trượt, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi đúng chỗ sẽ làm giảm nguy cơ thương tật cho bản thân. c) Phòng tránh máy khởi động bất ngờ. Bảo đảm công tắc máy ở vị trí tắt trước khi cắm vào nguồn điện và/hay lắp pin vào, khi nhấc máy lên hay khi mang xách máy. Ngáng ngón tay vào công tắc máy để xách hay kích hoạt dụng cụ điện khi công tắc ở vị trí mở dễ dấn đến tai nạn. d) Lấy mọi chìa khóa điều chỉnh ra trước khi mở điện dụng cụ điện. Khóa hay chìa còn gắn dính vào bộ phận quay của dụng cụ điện có thể gây thương tích cho bản thân. e) Không rướn người. Luôn luôn giữ tư thế đứng thích hợp và thăng bằng. Điều này tạo cho việc điều khiển dụng cụ điện tốt hơn trong các tình huống bất ngờ. f) Trang phục thích hợp. Không nên mặc quần áo rộng hoặc mang đồ trang sức. Giữ tóc, quần áo và găng tay xa khỏi các bộ phận chuyển động. Quần áo rộng, đồ trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động. g) Nếu có các dụng cụ đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các dụng cụ này được nối và sử dụng phù hợp. Việc sử dụng các dụng cụ gom hút bụi có thể làm giảm các mối nguy hại liên quan đến bụi.

4) Sử dụng và bảo dưỡng dụng cụ điện

a) Không được ép máy. Sử dụng dụng cụ điện đúng loại theo đúng ứng dụng của bạn. Dụng cụ điện đúng chức năng sẽ làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế. b) Không sử dụng dụng cụ điện nếu như công tắc bị kẹt. Bất kỳ dụng cụ điện nào không thể điều khiển được bằng công tắc đều nguy hiểm và phải được sửa chữa. c) Rút phích cắm ra khỏi nguồn điện và/hay pin ra khỏi dụng cụ điện trước khi tiến hành bất kỳ điều chỉnh nào, thay phụ kiện, hay cất dụng cụ điện. Các biện pháp ngăn ngừa như vậy làm giảm nguy cơ dụng cụ điện khởi động bất ngờ. d) Cất giữ dụng cụ điện cầm xa tầm với của trẻ em và không cho người chưa từng biết dụng cụ điện hay các hướng dẫn này sử dụng dụng cụ điện. Dụng cụ điện nguy hiểm khi ở trong tay người chưa được chỉ cách sử dụng. e) Bảo quản dụng cụ điện. Kiểm tra xem các bộ phận chuyển động có bị sai lệch hay kẹt, các bộ phận bị rạn nứt và các tình trạng khác có thể ảnh hưởng đến khả năng vận hành của máy. Nếu bị hư hỏng, phải sửa chữa máy trước khi sử dụng. Nhiều tai nạn xảy ra do bảo quản dụng cụ điện kém. f) Giữ các dụng cụ cắt bén và sạch. Bảo quản đúng cách các dụng cụ cắt có cạnh cắt bén làm giảm khả năng bị kẹt và dễ điều khiển hơn. g) Sử dụng dụng cụ điện, phụ kiện, đầu cài, v.v... đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sử dụng dụng cụ điện khác với mục đích thiết kế có thể tạo nên tình huống nguy hiểm.

5) Sử dụng và bảo dưỡng dụng cụ vận hành

bằng pin a) Chỉ sạc lại bằng bộ sạc được nhà sản xuất quy định. Bộ sạc phù hợp cho một loại pin có thể dẫn đến nguy cơ cháy nổ khi được sử dụng với một bộ nguồn pin.151

b) Chỉ sử dụng dụng cụ điện với đúng nguồn pin được quy định đặc biệt. Việc sử dụng bất kỳ nguồn pin nào khác có thể dẫn đến nguy cơ thương tích và hỏa hoạn. c) Khi pin không được sử dụng, để cách xa các vật dụng kim loại khác, như kẹp giấy, tiền xu, chìa khóa, đinh, ốc hoặc các vật nhỏ bằng kim loại khác có thể làm kết nối từ điện cực này đến điện cực kia. Các cực của pin bị chập mạch có thể gây bỏng hoặc hỏa hoạn. d) Trong điều kiện lạm dụng, chất lỏng có thể phun ra từ pin; tránh tiếp xúc với nó. Nếu vô tình tiếp xúc với nó, rửa sạch với nước. Nếu chất lỏng tiếp xúc với mắt, yêu cầu kiểm tra y tế bổ sung. Chất lỏng phun ra từ pin có thể gây kích ứng hoặc bỏng.

a) Đưa dụng cụ điện của bạn đến thợ chuyên môn để bảo đưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay thế. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên. Cảnh báo an toàn chung cho các hoạt động mài hoặc cắt đứt: a) Dụng cụ điện này được thiết kế để hoạt động như một máy mài. Đọc tất cả các cảnh báo an toàn, hướng dẫn, minh họa và thông số kỹ thuật được cung cấp với dụng cụ điện này. Việc không tuân theo tất cả các hướng dẫn liệt kê dưới đây có thể dẫn đến điện giật, hỏa hoạn và/hoặc thương tích nghiêm trọng. b) Các hoạt động như chà nhám, đánh bóng bằng bàn chải sắt, đánh bóng không nên được thực hiện với dụng cụ điện này. Các hoạt động vốn không thuộc chức năng thiết kế của dụng cụ có thể gây nguy hiểm và dẫn đến chấn thương cá nhân. c) Không sử dụng các phụ tùng không được thiết kế chuyên biệt và không được nhà sản xuất dụng cụ khuyên dùng. Phụ tùng cho dù có thể lắp khít vào dụng cụ điện cũng không có nghĩa là nó sẽ hoạt động an toàn. d) Tốc độ định mức của thiết bị phải bằng hoặc lớn hơn tốc độ tối đa ghi trên dụng cụ điện. Thiết bị có thể bị vỡ và văng xa nếu chạy nhanh hơn tốc độ danh định của chúng. e) Đường kính ngoài và độ dày của dụng cụ phải nằm trong giới hạn công suất của dụng cụ điện. Các dụng cụ có kích thước không đúng có thể sẽ không được bảo vệ và kiểm soát thích đáng. f) Lắp ráp ren của phụ tùng phải khớp với đường ren trục chính máy mài. Đối với những phụ tùng được lắp ráp bằng mặt bích, lỗ trục chính của phụ tùng phải vừa khít với đường kính vị trí mặt bích. Các phụ tùng có lỗ trục chính không khớp với phần cứng lắp ráp của dụng cụ điện sẽ khiến dụng cụ mất cân bằng, rung quá mức và có thể gây mất kiểm soát. g) Không sử dụng phụ tùng đã hỏng. Trước mỗi lần sử dụng phải kiểm tra lại phụ tùng, chẳng hạn như xem bánh mài có mảnh vụn và vết nứt không, tấm đỡ có vết nứt, rách hay mòn quá mức không, chổi kim loại có bị lỏng hoặc bị đứt dây không. Nếu làm rớt dụng cụ điện hay phụ tùng, hãy kiểm tra xem máy có bị hư hỏng không, hoặc lắp phụ tùng còn nguyên vào. Sau khi kiểm tra và lắp ráp phụ tùng, bạn và những người xung quanh nên tránh xa mặt phẳng quay của phụ tùng và bật máy ở tốc độ không tải tối đa trong vòng một phút. Phụ tùng hư hỏng thường bị vỡ thành từng mảnh trong thời gian chạy thử này. h) Mặc thiết bị bảo hộ cá nhân. Tùy thuộc vào từng loại công việc mà sử dụng mặt nạ, kính bảo hộ hoặc kính an toàn. Khi cần, nên mang mặt nạ chống bụi, miếng bảo vệ tai, găng tay và tấm chắn có khả năng ngăn chặn các mảnh vụn gia công hoặc bột mài nhỏ. Dụng cụ bảo vệ mắt phải có khả năng ngăn mảnh vỡ bay ra từ nhiều loại hoạt động khác nhau. Mặt nạ hoặc khẩu trang chống bụi phải có khả năng lọc các hạt nhỏ phát sinh từ quá trình vận hành. Tiếp xúc lâu với tiếng ồn ở cường độ cao có thể gây mất thính lực.

i) Giữ những người không phận sự tránh xa

khu vực làm việc với khoảng cách an toàn. Bất kỳ ai vào khu vực làm việc đều phải mặc thiết bị bảo hộ cá nhân. Những mảnh vỡ của phôi gia công hoặc phụ tùng bị bể có thể văng xa và gây chấn thương bên ngoài khu vực vận hành trực tiếp. j) Chỉ cầm dụng cụ điện ở các bề mặt đã được cách điện, khi vận hành máy ở nơi mà dụng cụ cắt có thể chạm phải hệ thống dây điện ngầm hoặc dây của dụng cụ. Dụng cụ cắt chạm phải dây “có điện” có thể làm cho các bộ phận kim loại không được bao bọc “có điện” và giật người vận hành máy. k) Đặt dây tránh xa phụ tùng đang quay. Nếu bạn152

mất kiểm soát, dây sẽ có thể bị cắt hoặc vướng vào, và tay hoặc cánh tay của bạn sẽ bị kéo vào phụ tùng đang quay. l) Không bao giờ đặt dụng cụ điện xuống cho đến khi phụ tùng ngừng hoạt động hẳn. Phụ tùng đang quay có thể găm vào bề mặt và kéo dụng cụ điện ra khỏi tầm kiểm soát của bạn. m) Không bật dụng cụ điện khi bạn đang cầm bên người. Vô tình chạm vào phụ tùng đang quay có thể làm quần áo bị vướng vào, kéo phụ tùng về người bạn. n) Thường xuyên làm sạch lỗ thông gió của dụng cụ điện. Quạt của động cơ sẽ hút bụi vào bên trong vỏ máy và việc tích tụ quá nhiều bột kim loại có thể gây tại nạn về điện. o) Không vận hành dụng cụ gần các vật liệu dễ cháy. Tia lửa điện có thể bắt vào các vật liệu này gây cháy. p) Không sử dụng các phụ tùng cần có chất làm mát dạng lỏng. Sử dụng nước hoặc chất làm mát dạng lỏng khác có thể gây giật điện hoặc sốc. Lực giật lùi và Cảnh báo liên quan Lực giật lùi là phản ứng bất ngờ do bánh mài, tấm đỡ, chổi hoặc bất kỳ phụ tùng khác đang quay bị kẹt hoặc vướng. Phụ tùng đang quay bị kẹt hoặc vướng có thể ngừng đột ngột, việc này sẽ làm cho dụng cụ điện vốn đã mất kiểm soát bị bật về hướng ngược với hướng quay của phụ tùng tại điểm bị kẹt Ví dụ, nếu bánh mài bị vướng hoặc kẹt vào phôi gia công, cạnh của bánh mài đang ở chỗ kẹt có thể cắm vào bề mặt vật liệu làm cho bánh mài nảy lên hoặc văng ra. Bánh mài có thể nảy ra xa hoặc hướng về người vận hành, tùy vào hướng chuyển động của bánh mài tại điểm bị kẹt. Bánh mài cũng có thể bị vỡ trong những điều kiện này. Lực giật lùi xảy ra do sử dụng sai dụng cụ và/hoặc quy trình hoặc điều kiện vận hành không chính xác và có thể tránh được bằng cách thực hiện các biện pháp phòng ngừa thích hợp liệt kê bên dưới. a) Cầm chắc dụng cụ điện và định vị cơ thể cũng như cánh tay sao cho có thể cản được lực giật lùi. Luôn sử dụng tay cầm phụ, nếu có, để kiểm soát tối đa lực giật lùi hoặc mô men xoắn khi khởi động. Người vận hành có thể kiểm soát phản lực mô men xoắn hoặc lực giật lùi nếu thực hiện các biện pháp phòng ngừa thích hợp. b) Không bao giờ đặt tay của bạn gần bộ phận quay. Bộ phận quay có thể giật lùi lên tay bạn. c) Không đứng trong khu vực mà dụng cụ điện sẽ chuyển động nếu xảy ra lực giật lùi. Lực giật lùi sẽ đẩy dụng cụ theo hướng ngược với hướng chuyển động của bánh mài tại điểm bị kẹt. d) Đặc biệt chú ý khi làm việc với các góc, cạnh sắt, v.v... Tránh làm nảy và kẹt phụ tùng. Các góc, cạnh sắt hoặc gờ nổi có xu hướng làm kẹt phụ tùng đang quay và gây mất kiểm soát hoặc tạo lực giật lùi. e) Không lắp lưỡi cưa xích, dao khắc gỗ hoặc lưỡi cưa có răng. Những lưỡi này thường xuyên tạo ra lực giật lùi và gây mấy kiểm soát. Cảnh báo an toàn dành riêng cho hoạt động mài và mài cắt đứt a) Chỉ sử dụng loại bánh mài được khuyên dùng cho dụng cụ của bạn và tấm chắn bảo vệ riêng được thiết kế cho bánh mài đã chọn. Bánh mài không được thiết kế chuyên biệt cho dụng cụ điện này sẽ không được bảo vệ thích đáng và không an toàn. b) Bề mặt mài của bánh mài lõm giữa phải được lắp ráp sau mặt phẳng miệng ốp chắn. Bánh mài được lắp ráp không đúng cách nhô lên mặt phẳng miệng ốp chắn có thể không được bảo vệ thích đáng. c) Tấm chắn bảo vệ phải được lắp khít vào dụng cụ điện và định vị để đảm bảo an toàn cao nhất, sao cho phần tấm chắn lộ ra ngoài hướng về người vận hành là nhỏ nhất. Tấm chắn giúp bảo vệ người vận hành khỏi bị mảnh vụn của bánh mài bể vỡ văng trúng, tránh vô tình tiếp xúc với máy mài và tia lửa có thể làm quần áo bén lửa. d) Chỉ sử dụng bánh mài cho các ứng dụng được khuyến nghị. Ví dụ: không mài bằng cạnh của bánh mài cắt. Bánh mài cắt được sử dụng cho mục đích mài cạnh biên, các lực bên tác dụng vào những bánh mài này có thể làm cho bánh mài bị vỡ. e) Luôn sử dụng mặt bích bánh mài còn tốt, kích thước và hình dạng phù hợp với bánh mài mà bạn đã chọn. Mặt bích bánh mài phù hợp sẽ đỡ được bánh mài, do đó làm giảm nguy cơ làm vỡ bánh mài. Mặt bích dành cho bánh mài cắt có thể khác với mặt bích bánh mài nhẵn. f) Không sử dụng bánh mài đã mòn của các dụng cụ điện lớn hơn. Bánh mài dùng cho các dụng cụ điện lớn hơn không thích hợp với tốc độ cao hơn của dụng cụ nhỏ hơn và có thể bị vỡ.153

Cảnh báo an toàn dành riêng cho hoạt động mài cắt Các hoạt động mài cắt chỉ phù hợp với tấm chắn bảo vệ đặc biệt (không được bao gồm) a) Không “kẹp chặt” bánh mài cắt hoặc tác dụng lực quá lớn. Không cố tạo ra vết cắt quá sâu. Ấn bánh mài quá mạnh sẽ tăng lực tải và dễ làm xoắn hoặc kẹt bánh mài vào vết cắt, cũng như có thể gây ra lực giật lùi hoặc vỡ bánh mài. b) Không đứng phía sau hoặc thẳng hàng với bánh mài đang quay. Khi bánh mài đang quay dịch chuyển ra xa bạn, lực giật lùi tiềm ẩn có thể đẩy bánh mài đang quay và dụng cụ điện hướng thẳng vào bạn. c) Khi bánh mài bị kẹt hoặc khi ngừng cắt vì lý do nào đó, hãy ngắt điện dụng cụ và giữ máy đứng yên đến khi bánh mài ngừng hoàn toàn. Không cố rút bánh mài cắt ra khỏi vết cắt khi bánh mài còn đang quay, nếu không sẽ làm phát sinh lực giật lùi. Kiểm tra và tiến hành khắc phục để loại bỏ nguyên nhân gây kẹt bánh mài. d) Không bắt đầu lại hoạt động cắt trên phôi gia công. Hãy đợi bánh mài đạt tốc độ tối đa và cẩn thận đặt lại vào vết cắt. Bánh mài có thể bị kẹt, nảy lên hoặc giật lùi nếu khởi động lại dụng cụ điện ngay trên phôi gia công. e) Chống đỡ các bảng điện hoặc bất kỳ vật gia công quá cỡ nào để giảm thiểu nguy cơ thắt lại hoặc phản ứng xấu của bánh xe. Những vật gia công lớn có xu hướng lún xuống dưới trọng lượng của chúng. Các vật chống đỡ phải được đặt bên dưới vật gia công gần đường cắt và gần rìa của vật gia công ở cả hai phía của bánh xe. f) Hãy sử dụng cảnh báo bổ sung khi thực hiện một “rãnh cắt” lên những bức tường hiện có hoặc các khu vực không thấy được khác. Bánh xe nhô ra có thể cắt đường ống khí hoặc nước, dây điện hoặc các vật có thể gây ra phản ứng mạnh mẽ. An toàn về điện Khi sử dụng máy vận hành bằng điện, luôn luôn tuân thủ các quy định an toàn áp dụng ở quốc gia bạn để giảm thiểu nguy cơ cháy, điện giật và thương tích cá nhân. Đọc các hướng dẫn an toàn sau đây và cả các hướng dẫn an toàn đi kèm. Luôn luôn kiểm tra xem điện áp nguồn điện có tương ứng với mức điện áp quy định trên biển thông số không. Máy loại II - Cách kép - Bạn không cần bất kỳ phích cắm nối đất. Nếu việc sử dụng dụng cụ điện ở nơi ẩm ướt là không thể tránh khỏi, dùng dụng cụ ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng dụng cụ ngắt mạch tự động RCD làm giảm nguy cơ bị điện giật.

Mục đích sử dụng Máy mài góc độ của bạn đã được thiết kế để mài các vật liệu nề và thép mà không cần sử dụng nước. Để cắt, bạn cần sử dụng tấm chắn bảo vệ đặc biệt (không được bao gồm) Thông số kỹ thuật AGM1096P Điện áp nguồn điện 220-240 V~ Tn số lưới điện 50 Hz Đầu vào công suất 1400W Tốc độ danh định

Mâm bánh xe để mài Đường kính 125 mm Lỗ khoan

Độ dày 6 mm Mâm bánh xe để cắt Đường kính 125 mm Lỗ khoan

Độ dày 3 mm Đường ren trục chính M14 Trọng lượng

88 + 3 dB(A) Công suất âm thanh (L

Mức độ rung Mức độ phát xạ rung động được đề cập trong sách hướng dẫn này đã được đo phù hợp với tiêu chuẩn kiểm tra được đưa ra trong EN 60.745; nó có thể được sử dụng để so sánh giữa các dụng cụ với nhau và như đánh giá sơ bộ tiếp xúc với rung động khi sử dụng dụng cụ cho các ứng dụng được đề cập154

• Sử dụng dụng cụ cho các ứng dụng khác, hoặc với các phụ kiện bảo dưỡng kém chất lượng có thể làm tăng đáng kể mức độ hư hại

• Thời gian khi dụng cụ đã được tắt hoặc khi nó đang chạy không tải có thể giảm đáng kể mức độ hư hại Bảo vệ bạn khỏi các ảnh hưởng do rung động bằng cách bảo dưỡng dụng cụ và các phụ kiện của nó, giữ ấm tay bạn và tổ chức các mô hình làm việc của bạn. Mô tả Số liệu trong văn bản tham chiếu đến các sơ đồ trên các trang 2-3 Hình A

1. Nút khóa trục chính

2. Vít lục giác chìm

3. Tấm chắn bảo vệ (Hình D1 + D2)

5. Công tắc Bật/ Tắt

6. Điểm tiếp nối tay cầm bên

10. Mâm bánh xe (không được bao gồm)

Hình C1 & C2 Tấm chắn bảo vệ để mài Trước khi lắp ráp, phải luôn tắt máy và rút phích cắm ra khỏi nguồn điện. Lắp đặt tấm chắn bảo vệ (Hình C)

• Đặt máy trên một cái bàn với trục chính (8) hướng lên trên.

• Đặt tấm chắn bảo vệ (3) trên đầu máy như thể hiện trong Hình C đảm bảo gờ trên tấm chắn bảo vệ rơi vào rãnh cắt của đầu máy.

• Xoay tấm chắn bảo vệ ngược chiều kim đồng hồ như thể hiện trong hình D

• Cố định vít lục giác chìm (2) trên tấm chắn với chìa khóa lục giác (18)

• Bạn có thể điều chỉnh vị trí của tấm chắn bảo vệ bằng cách nới lỏng vít lục giác chìm (2), điều chỉnh tấm chắn đến vị trí mong muốn và cố định vít lục giác chìm một lần nữa. Không cố tháo tấm chắn ra. Lắp đặt và tháo mâm bánh xe (Hình B)

• Luôn luôn sử dụng mâm bánh xe thích hợp cho máy này với đường kính Ø 125 mm và một lỗ khoan từ 22,2 mm. Độ dày của mâm bánh xe nên là 6 mm đối mâm bánh xe mài và 3 mm đối với mâm bánh xe để cắt, mâm bánh xe lắp ráp có thể không chạm vào tấm chắn an toàn. Lắp đặt

• Đặt máy trên một cái bàn với tấm chắn bảo vệ (3) hướng lên trên.

• Lắp mặt bích (9) vào trục chính (8).

• Đặt mâm bánh xe (10) vào trục chính (8).

• Nhấn giữ nút khóa trục chính (1) và vặn chặt đai ốc liên kết (11) vào trục chính (8) bằng cách sử dụng chìa vặn đai ốc (12). Tháo

• Đặt máy trên một cái bàn với tấm chắn bảo vệ (3) hướng lên trên.

• Nhấn giữ nút khóa trục chính (1) và nới lỏng đai ốc liên kết (11) bằng cách sử dụng chìa vặn đai ốc (12).

• Tháo mâm bánh xe (10) từ trục chính (8).

• Nhấn giữ nút khóa trục chính (1) và vặn chặt đai ốc liên kết (11) bằng cách sử dụng chìa vặn đai ốc (12). Lắp tay cầm bên (Hình A và B)

• Tay cầm bên (7) có thể được lắp vào một trong ba mặt điểm tiếp nối tay cầm bên (6).

Hãy chắc chắn rằng vật gia công được đỡ hoặc cố định thích hợp và giữ dây nguồn cách xa khu vực làm việc. Bật và tắt (Hình A)

• Để bật máy, nhấn giữ nút mở khóa (17) và sau đó nhấn công tắc Bật/ tắt (On/off) (5).

• • Để tắt máy, ngắt công tắc Bật/ tắt (5). Để máy xa vật gia công khi bật và tắt máy vì mâm bánh xe có thể làm hỏng vật gia công.

• Kẹp vật gia công vững chắc chắn hoặc sử dụng một phương pháp khác để đảm bảo nó không thể di chuyển trong khi làm việc.155

• Kiểm tra đĩa thường xuyên. Mâm bánh xe bị mòn có ảnh hưởng tiêu cực đến hiệu quả của máy. Thay đổi một mâm bánh xe mới trong thời gian thích hợp.

• Luôn luôn ghi nhớ là trước hết, phải tắt máy sau khi sử dụng và trước khi tháo phích cắm ra khỏi ổ cắm. Mài nhẵn (Hình E) Mài nhẵn đạt kết quả tốt nhất ở một góc nghiêng 30° đến 40°. Di chuyển máy với áp lực nhẹ. Điều này sẽ tránh việc vật gia công bị đổi màu hoặc trở nên quá nóng và tránh tạo ra rãnh. Không bao giờ sử dụng đĩa cắt đã mòn để mài nhẵn! Cắt (Hình F) Để cắt, bạn cần sử dụng tấm chắn bảo vệ khép kín đặc biệt (không được bao gồm). Duy trì tiếp xúc tốt với vật gia công để ngăn chặn rung và không làm nghiêng hoặc sử dụng áp lực khi cắt. Sử dụng áp lực vừa phải khi làm việc, phù hợp với vật liệu đang sử dụng. Không làm chậm mâm bánh xe bằng cách sử dụng áp lực ngược một bên. Hướng mà bạn muốn cắt rất quan trọng. Máy phải luôn luôn làm việc với hướng cắt; vì vậy, không bao giờ di chuyển máy theo hướng khác! Có nguy cơ là máy sẽ bắt trong mắc vào vết cắt, tạo ra lực giật lùi và khiến bạn mất kiểm soát. Gợi ý để sử dụng tối ưu

• Kẹp vật gia công. Sử dụng một thiết bị kẹp cho vật gia công nhỏ.

• Giữ máy bằng cả hai tay.

• Chờ cho đến khi máy đã đạt tốc độ đầy đủ.

• Đặt mâm bánh xe trên vật gia công.

• Từ từ di chuyển máy cùng vật gia công, ấn mạnh mâm bánh xe lên vật gia công.

• Không sử dụng quá nhiều áp lực trên máy. Hãy để máy làm việc.

• Tắt máy và chờ cho máy dừng hoàn toàn trước khi đặt máy xuống.

Trước khi làm sạch và bảo dưỡng, phải luôn tắt máy và rút phích cắm ra khỏi nguồn điện. Lau chùi vỏ máy thường xuyên với một miếng vải mềm, tốt nhất là sau mỗi lần sử dụng. Đảm bảo các khe thông gió không có bụi bẩn. Loại bỏ bụi bẩn dai dẳng bằng một miếng vải mềm tẩm nước bọt xà phòng. Không sử dụng bất kỳ dung môi như xăng, cồn, amoniac, vv Hóa chất như vậy sẽ làm hỏng các thành phần tổng hợp. Thay thế dây nguồn Nếu dây nguồn bị hỏng, nó phải được thay thế bởi nhà sản xuất, đại lý dịch vụ hoặc người có trình độ để tránh gây nguy hiểm.

Các điều kiện bảo hành có thể được tìm thấy trên thẻ bảo hành riêng kèm theo.

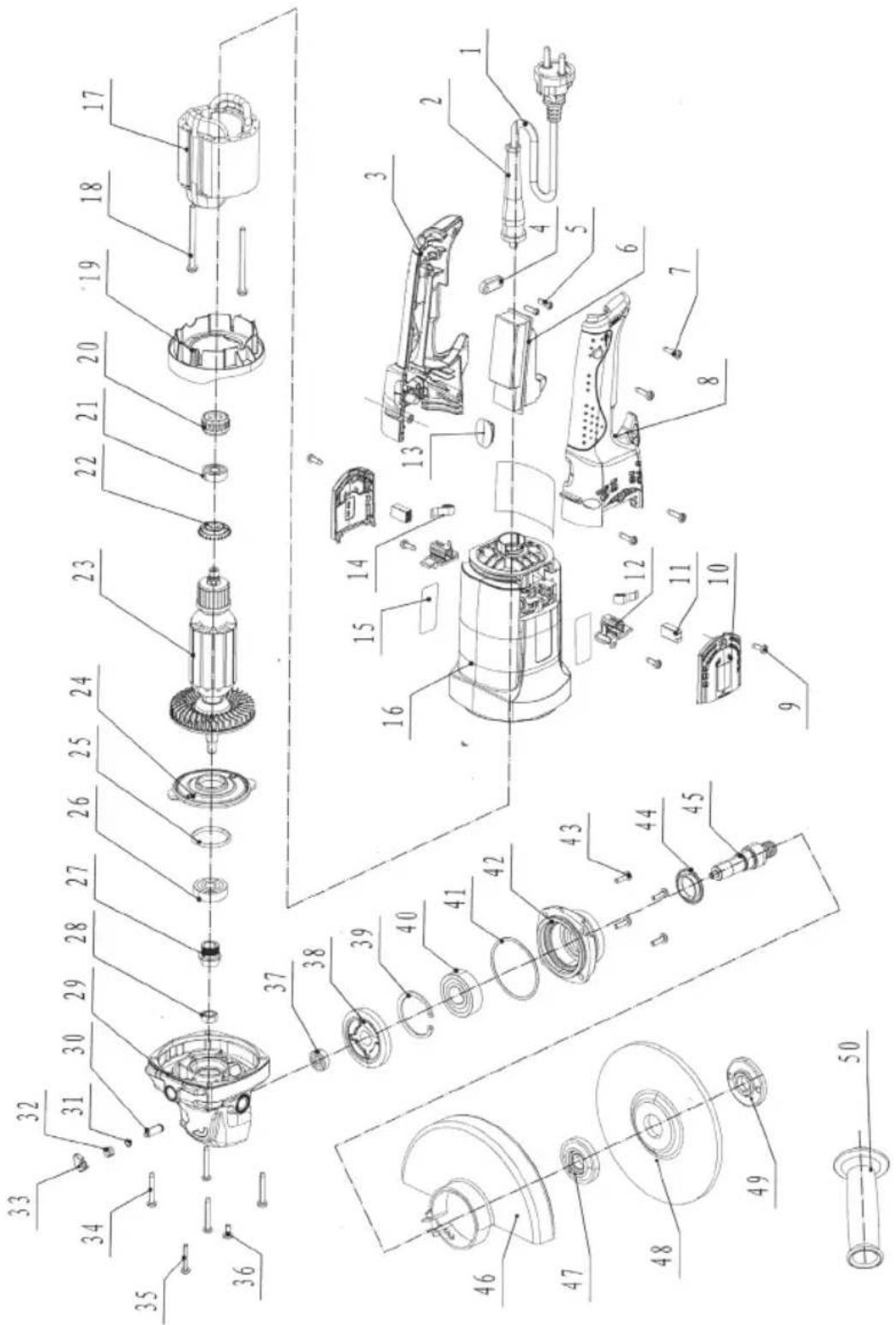

Các thiết bị điện, điện tử bị lỗi và/hoặc loại bỏ phải được thu gom tại các địa điểm tái chế thích hợp. Chỉ dành cho các nước Liên minh Châu Âu Không vứt bỏ dụng cụ điện cầm tay vào chất thải sinh hoạt. Theo Hướng dẫn của châu Âu 2012/19/ EU về chất thải từ các thiết bị điện và điện tử và thực hiện như quyền lợi quốc gia, các dụng cụ điện không còn sử dụng phải được thu gom riêng biệt và được xử lý một cách thân thiện với môi trường. Sản phẩm và hướng dẫn sử dụng có thể được thay đổi. Thông số kỹ thuật có thể thay đổi mà không cần thông báo thêm.156 Spare parts list AGM1096P Article no. Description Position no. 410234 Handle complete 3|7|8 410235 Carbon brush cover set (2pcs) 10 410236 Carbon brush set (2pcs) 11 410237 Carbon brush holder set (2pcs) 12|13 410238 Stator 17 410239 Wind ring 19 410240 Rear rotor bearing + sleeve 20|21 410241 Rotor 22|23 410242 Ball bearing 6200 26 410243 Pinion gear 27 410244 Spindle lock complete 30..33 410245 Ball bearing 626 37 410246 Spindle complete 37..45 410247 Guard 46 410248 Inner flange 47 410249 Outter flange 49 410250 Side handle 50 410251 Flange key157 Exploded view158159 EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 60745-1, EN 60745-2-3 2014/35/EC, 2006/95/EC, 2014/30/EC, 2011/65/EU,2012/19/EU Zwolle, 01-09-2020 H.G.F Rosberg CEO FERM FERM - Lingenstraat 6 - 8028 PM - Zwolle - The Netherlands (EN)
