MANUAL DE UTILIZADOR AGM1096P Ferm

Obrigado por ter adquirido este produto da Ferm. Ao fazê-lo, adquiriu um excelente produto, fornecido por um dos principais fornecedores da Europa. Todos os produtos fornecidos pela Ferm são fabricados de acordo com os mais elevados padrões de desempenho e segurança. Como parte da nossa filosofia, fornecemos também um excelente serviço de assistência ao cliente, apoiado pela nossa garantia abrangida. Esperamos que aprecie utilizar este produto durante muitos anos.

1. INSTRUÇÕES DE SEGURANÇA

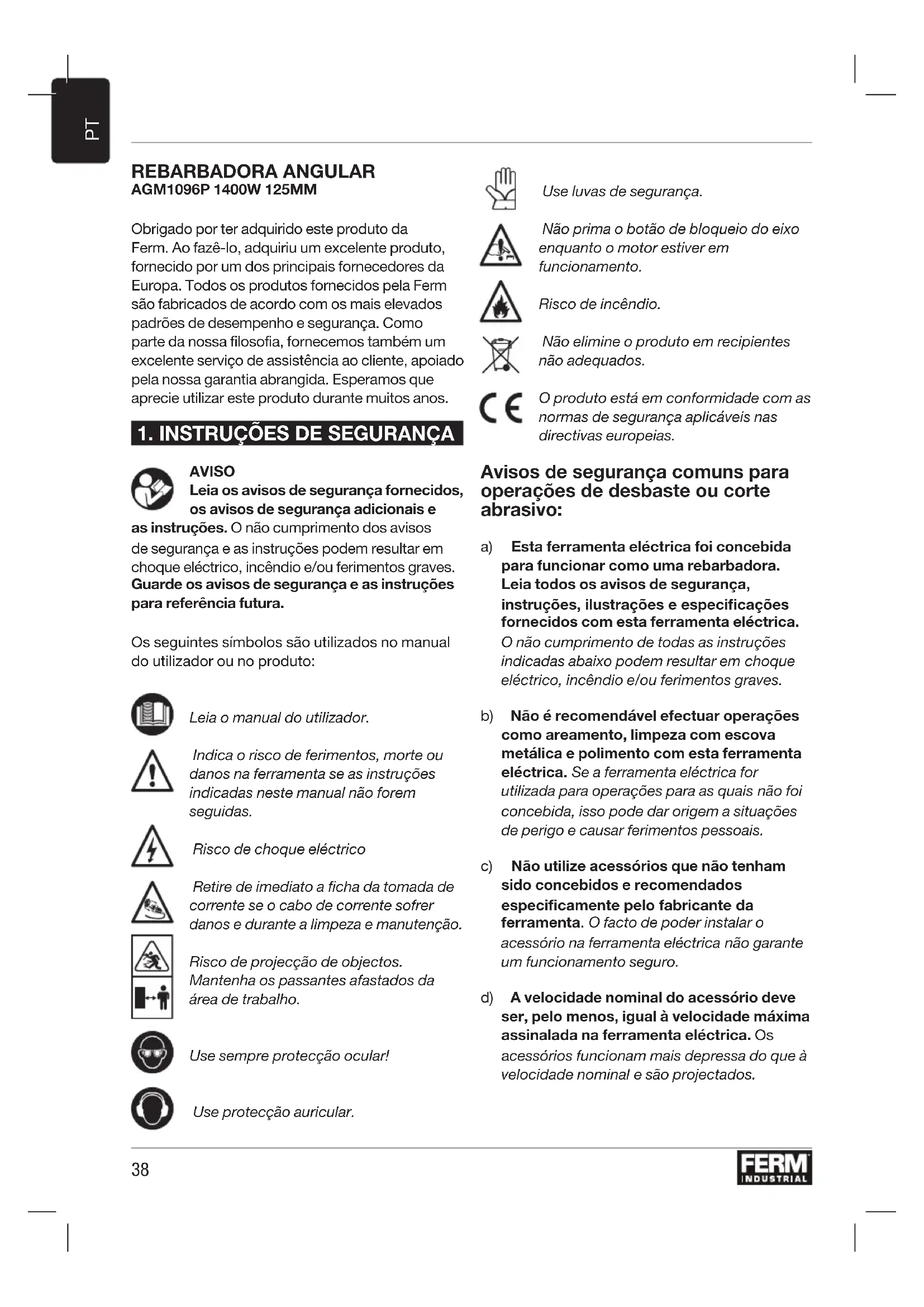

AVISO Leia os avisos de segurança fornecidos, os avisos de segurança adicionais e as instruções. O não cumprimento dos avisos de segurança e as instruções podem resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde os avisos de segurança e as instruções para referência futura. Os seguintes símbolos são utilizados no manual do utilizador ou no produto: Leia o manual do utilizador. Indica o risco de ferimentos, morte ou danos na ferramenta se as instruções indicadas neste manual não forem seguidas. Risco de choque eléctrico Retire de imediato a ficha da tomada de corrente se o cabo de corrente sofrer danos e durante a limpeza e manutenção. Risco de projecção de objectos. Mantenha os passantes afastados da área de trabalho. Use sempre protecção ocular! Use protecção auricular. Use luvas de segurança. Não prima o botão de bloqueio do eixo enquanto o motor estiver em funcionamento. Risco de incêndio. Não elimine o produto em recipientes não adequados. O produto está em conformidade com as normas de segurança aplicáveis nas directivas europeias. Avisos de segurança comuns para operações de desbaste ou corte abrasivo: a) Esta ferramenta eléctrica foi concebida para funcionar como uma rebarbadora. Leia todos os avisos de segurança, instruções, ilustrações e especicações fornecidos com esta ferramenta eléctrica. O não cumprimento de todas as instruções indicadas abaixo podem resultar em choque eléctrico, incêndio e/ou ferimentos graves. b) Não é recomendável efectuar operações como areamento, limpeza com escova metálica e polimento com esta ferramenta eléctrica. Se a ferramenta eléctrica for utilizada para operações para as quais não foi concebida, isso pode dar origem a situações de perigo e causar ferimentos pessoais. c) Não utilize acessórios que não tenham sido concebidos e recomendados especicamente pelo fabricante da ferramenta. O facto de poder instalar o acessório na ferramenta eléctrica não garante um funcionamento seguro. d) A velocidade nominal do acessório deve ser, pelo menos, igual à velocidade máxima assinalada na ferramenta eléctrica. Os acessórios funcionam mais depressa do que à velocidade nominal e são projectados.39

e) O diâmetro externo e a espessura do acessório devem estar de acordo com a capacidade da ferramenta eléctrica. Os acessórios com tamanho incorrecto não podem ser protegidos nem controlados de maneira adequada. f) A montagem roscada dos acessórios deve corresponder à rosca do eixo da rebarbadora. No que respeita aos acessórios montados em anges, o orifício do mandril do mandril deve encaixar no diâmetro de localização da ange. Os acessórios que não correspondam ao equipamento de montagem da ferramenta eléctrica podem car desequilibrados, vibrar excessivamente e pode causar perda de controlo. g) Não utilize acessórios danicados. Antes de cada utilização, inspeccione os acessórios, por exemplo, procure rachas e fendas nos discos abrasivos, rachas, danos ou desgaste excessivo nos discos de suporte e arames soltos ou partidos nas catrabuchas. Se deixar cair a ferramenta eléctrica ou os acessórios, verique o respectivo estado. Após inspeccionar e instalar um acessório, coloque-se a si mesmo e quaisquer outras pessoas presentes no local numa posição afastada do ângulo de trabalho do acessório rotativo e ligue a ferramenta eléctrica na respectiva velocidade máxima em vazio durante um minuto. Os acessórios danicados irão normalmente fragmentar-se durante este período de teste. h) Use equipamento de protecção pessoal. Dependendo da operação, use uma viseira ou óculos de protecção. Conforme necessário, use uma máscara anti- poeira, protectores auditivos, luvas e um avental de ocina que o proteja contra pequenos fragmentos abrasivos ou da peça. A protecção ocular tem de ser capaz de o proteger contra a projecção de detritos resultantes de várias operações. A máscara contra o pó (ou um ltro respiratório equivalente) tem de ser capaz de ltrar as partículas criadas pela utilização da ferramenta. A exposição prolongada a ruído de grande intensidade poderá causar perda de audição.

i) Mantenha as pessoas presentes no local a

uma distância segura da área de trabalho. Qualquer pessoa que entre no perímetro da área de trabalho tem de usar equipamento de protecção pessoal. Poderá dar-se o caso de fragmentos da peça de trabalho ou de uma lâmina partida serem projectados para longe e causarem ferimentos fora da área de trabalho imediata. j) Segure a ferramenta eléctrica apenas pelas superfícies isoladas especícas para o efeito ao efectuar uma operação em que o acessório de corte possa entrar em contacto com os ocultos ou com o próprio cabo da ferramenta. Um acessório de corte que entre em contacto com um o com tensão eléctrica poderá fazer com que as peças de metal expostas da ferramenta conduzam electricidade e electrocutem o utilizador. k) Afaste o cabo de alimentação do acessório rotativo. Se perder o controlo da ferramenta, o cabo poderá ser cortado ou car preso no acessório, puxando a sua mão ou o seu braço na direcção da lâmina em rotação. l) Nunca pouse a ferramenta eléctrica antes de o acessório car completamente imobilizado. O acessório rotativo poderá car preso na superfície onde pousou a ferramenta eléctrica e puxá-la para longe das suas mãos, fazendo-o perder o controlo da mesma. m) Não ligue a ferramenta eléctrica enquanto a estiver a transportar. Um contacto acidental do acessório rotativo com a sua roupa poderá prendê-la no mesmo, puxando o acessório na direcção do seu corpo. n) Limpe regularmente as aberturas de ventilação da ferramenta eléctrica. A ventoinha do motor irá puxar as partículas no interior da caixa da ferramenta e a acumulação excessiva de metal em pó poderá causar riscos eléctricos. o) Não utilize a ferramenta eléctrica perto de materiais inamáveis. Estes materiais poderão ser inamados por faíscas da ferramenta.40

p) Não utilize acessórios que necessitem de líquidos de refrigeração. A utilização de água ou outros líquidos de refrigeração poderá resultar em electrocussão ou choque eléctrico. Recuo e avisos relacionados O efeito de coice é uma reacção súbita resultante do aperto ou bloqueio de um disco rotativo, de um disco de suporte, de uma catrabucha ou de qualquer outro acessório. O aperto ou bloqueio causa uma paragem rápida do acessório rotativo, o que, por sua vez, faz com que a ferramenta eléctrica seja impelida na direcção oposta à rotação do acessório no ponto de bloqueio. Por exemplo, se um disco abrasivo ficar preso ou for apertado pela peça de trabalho, a extremidade do disco que estiver em contacto com o ponto de aperto pode penetrar a superfície do material, fazendo o disco subir ou saltar da peça. O disco poderá então saltar na direcção do utilizador ou para longe do mesmo, dependendo da direcção do movimento do disco no ponto de aperto. Os discos abrasivos podem também partir-se nestas condições. O efeito de coice é o resultado de uma utilização abusiva da ferramenta eléctrica e/ ou de condições ou procedimentos de utilização incorrectos e pode ser evitado tomando as precauções indicadas abaixo. a) Segure a ferramenta eléctrica com rmeza e posicione o seu corpo e o seu braço de forma a poder resistir ao efeito de coice. Utilize sempre o punho auxiliar, caso este seja fornecido, para controlar ao máximo o efeito de coice ou a reacção do binário durante o arranque da ferramenta. O utilizador pode controlar facilmente a reacção do binário ou o efeito de coice se forem tomadas as devidas precauções. b) Nunca coloque a sua mão perto do acessório rotativo. O efeito de coice poderá fazer o acessório saltar para cima da sua mão. c) Não posicione o seu corpo na área para a qual a ferramenta eléctrica poderá saltar caso ocorra o efeito de coice O efeito de coice irá projectar a ferramenta na direcção oposta ao movimento do disco no ponto de bloqueio. d) Tenha especial cuidado ao utilizar a ferramenta em cantos, extremidades aguçadas, etc. Evite que o acessório salte ou que preso na peça de trabalho. Os cantos, as extremidades aguçadas ou o facto de o acessório rotativo saltar tendem a fazê-lo car preso na peça de trabalho e, consequentemente, a causar a perda do controlo da ferramenta ou a ocorrência do efeito de coice. e) Não instale na ferramenta uma lâmina de corrente de serra para esculpir madeira ou uma lâmina de serra dentada. Estas lâminas originam frequentemente o efeito de coice e a perda do controlo da ferramenta. Avisos de segurança específicos para operações de desbaste e corte abrasivo: a) Utilize apenas os tipos de disco recomen- dados para a sua ferramenta eléctrica e a protecção especíca concebida para o disco seleccionado. Os discos para os quais a ferramenta eléctrica não foi concebida não podem ser protegidos de forma adequada e, consequentemente, não são seguros. b) A superfície de desbaste das rodas côncavas deve ser montada abaixo do ângulo de trabalho da extremidade do resguardo. Uma roda montada incorrectamente que seja projectada pelo plano da extremidade do resguardo não pode ser protegida de maneira adequada. c) O resguardo deve ser xado com segurança à ferramenta eléctrica e posicionado de forma a proporcionar a máxima segurança possível, de modo a que apenas uma superfície mínima da lâmina esteja virada na direcção do utilizador. O resguardo ajuda a proteger o utilizador contra fragmentos do disco e qualquer contacto acidental com o mesmo e as faíscas que podem incendiar a roupa. d) Os discos devem ser utilizados exclusiva- mente para as operações recomendadas. Por exemplo, não desbaste materiais com a41

parte lateral de um disco de corte. As lâmi- nas de corte abrasivo destinam-se a efectuar desbastes periféricos, quaisquer forças laterais sobre estas lâminas podem estilhaçá-las. e) Utilize sempre encaixes de disco intactos com um tamanho e uma forma adequados para o disco seleccionado. Os encaixes de disco apropriados suportam correctamente o disco, reduzindo assim a possibilidade de quebra do disco. Os encaixes para discos de corte poderão ser diferentes dos encaixes para discos de desbaste. f) Não utilize discos gastos de ferramentas eléctricas maiores. Os discos concebidos para ferramentas eléctricas maiores não são adequados para a velocidade mais alta de uma ferramenta mais pequena e poderão fragmentar-se. Avisos adicionais de segurança específicos para operações de corte abrasivo: As operações de corte são adequadas com um resguardo de protecção especial (não incluído) a) Não utilize o disco de corte de forma forçada nem aplique uma pressão excessiva no mesmo. Não efectue cortes excessivamente profundos. Utilizar o disco de forma forçada aumenta a respectiva carga de trabalho e a susceptibilidade à torção ou ao bloqueio do mesmo no corte, bem como a possibilidade de ocorrer o efeito de coice ou a fragmentação do disco. b) Não posicione o seu corpo directamente atrás do disco rotativo. Quando o disco, no ponto da operação, estiver a afastar-se do seu corpo, o possível efeito de coice pode impelir o disco rotativo e a ferramenta eléctrica directamente contra si. c) Quando o disco estiver a emperrar ou ao interromper um corte por qualquer razão, desligue a ferramenta eléctrica e segure-a sem se mexer até que o disco que completamente imobilizado. Nunca retire o disco de corte do corte enquanto o disco estiver em movimento. Caso contrário, poderá ocorrer o efeito de coice. Investigue e tome acções correctivas para eliminar a causa do bloqueio do disco. d) Não recomece a operação de corte na peça de trabalho. Deixe o disco alcançar a velocidade máxima e continue o corte de forma cuidadosa. O disco poderá subir ou saltar da peça de trabalho ou emperrar se a ferramenta eléctrica for ligada em contacto com a peça. e) Suporte quaisquer painéis ou qualquer peça de trabalho sobredimensionada para minimizar o risco de aperto do disco e ocorrência do efeito de coice. As peças de trabalho de grandes dimensões tendem a vergar sobre o seu próprio peso. Devem ser colocados apoios debaixo da peça de trabalho perto da linha de corte e da extremidade da peça a trabalho em ambos os lados do disco. f) Tenha especial cuidado ao efectuar um corte directo em paredes ou noutras áreas em que não seja possível visualizar quaisquer itens ocultos dentro das mesmas. O disco saliente poderá cortar a canalização de gás ou água, a cablagem eléctrica ou outros objectos que podem causar o efeito de coice. Segurança eléctrica Quando utilizar máquinas eléctricas, cumpra sempre os regulamentos de segurança aplicáveis ao seu país para reduzir o risco de incêndio, choque eléctrico e ferimentos. Leia as seguintes instruções de segurança, assim como as instruções de segurança fornecidas. Verifique sempre se a tensão da fonte de alimentação corresponde à tensão indicada na placa com os requisitos de alimentação da ferramenta. Máquina de classe II - Isolamento duplo - Não é necessário uma ficha com ligação à terra.42

Se não for possível evitar trabalhar com uma ferramenta eléctrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (DCR). A utilização de um DCR reduz o risco de choque eléctrico.

2. INFORMAÇÕES SOBRE A

MÁQUINA Utilização pretendida A rebarbadora angular foi concebida para o desbaste de alvenaria e aço sem água. Para efectuar trabalhos de corte, deve utilizar um resguardo de protecção especial (não incluído). Especificações técnicas AGM1096P Tensão do sector 220-240 V~ Frequência de rede 50 Hz Alimentação 1400W Velocidade nominal 10.500 /min Disco para desbaste Diâmetro 125 mm Perfuração 22.2 mm Espessura 6 mm Disco para corte Diâmetro 125 mm Perfuração 22.2 mm Espessura 3 mm Veio com rosca M14 Peso 3.9 kg Pressão acústica (L

) 88 + 3 dB(A) Potência acústica (L

) 99 + 3 dB(A) Vibração “Desbaste de superfícies” a h,AG

Nível de vibração O nível de emissão de vibrações indicado neste manual de instruções foi medido de acordo com um teste padrão indicado em EN 60745; pode ser utilizado para comparar uma ferramenta com outra e como avaliação preliminar da exposição à vibração quando utilizar a ferramenta para as aplicações mencionadas

• utilizando a ferramenta para outras aplicações ou com outros acessórios com uma manutenção deficiente, pode aumentar consideravelmente o nível de exposição

• quando a ferramenta é desligada ou quando está a funcionar, mas não efectua o trabalho correctamente, pode reduzir consideravelmente o nível de exposição Proteja-se contra os efeitos da vibração, através de uma manutenção da ferramenta e os respectivos acessórios, mantendo as mãos quentes e organizar os seus padrões de trabalho. Descrição Os números indicados no texto dizem respeito aos diagramas nas páginas 2-3 Fig. A

1. Botão de bloqueio do veio

3. Resguardo da protecção (fig. B)

5. Interruptor para ligar/desligar

6. Ponto de ligação da pega lateral

9. Flange de montagem

10. Disco (não incluído)

11. Porca de fixação

Fig. C1 & C2 Resguardo de protecção para desbaste Montagem Antes de efectuar a montagem, desligue sempre a máquina e retire a ficha da tomada de corrente. Montagem do resguardo de protecção (fig. C)

• Coloque a máquina em cima de uma mesa com o eixo (8) virado para cima.

• Coloque o resguardo de protecção (3) sobre a parte superior da máquina, como indicado na Figura C, certificando-se de que as arestas no resguardo de protecção encaixam nas ranhuras da parte superior da máquina.

• Rode o resguardo de protecção para a esquerda, como indicado na Figura D43

• Pode ajustar a posição do resguardo de protecção libertando o parafuso Allen (2), ajuste o resguardo para a posição pretendida e aperte o parafuso Allen novamente. Nunca utilize a máquina sem o resguardo. Montar e remover o disco (fig. B)

• Utilize sempre um disco adequado para esta máquina com um diâmetro de Ø125mm e uma perfuração de 22,2 mm. A espessura do disco deve ser de 6 mm para o disco e de 3 mm para o disco para corte, o disco de montagem não pode tocar no resguardo de segurança. Montagem

• Coloque a máquina numa mesa com o resguardo de protecção (3) virado para cima.

• Monte a flange (9) no eixo (8).

• Coloque o disco (10) no eixo (8).

• Mantenha o botão de bloqueio do eixo (1) premido e aperte a porca de fixação (11) com firmeza no eixo (8) utilizando a chave de porcas (12). Remoção

• Coloque a máquina numa mesa com o resguardo de protecção (3) virado para cima.

• Mantenha o botão de bloqueio do eixo (1) premido e solte a porca de fixação (11) utilizando a chave de porcas (12).

• Retire o disco (10) do eixo (8).

• Mantenha o botão de bloqueio do eixo (1) premido e aperte com firmeza a porca de fixação (11) utilizando a chave de porcas (12). Montar a pega lateral (fig. A e B)

• A pega lateral (7) pode ser apertada num dos três pontos de ligação da pega lateral (6).

Certifique-se de que a peça a trabalhar está apoiada ou fixada correctamente e mantenha o cabo de alimentação afastado da área de trabalho. Ligar e desligar (fig. A)

• Para ligar a máquina, mantenha o botão de desbloqueio (17) premido e, em seguida, prima o botão para ligar/desligar (5).

• Para desligar a máquina, liberte o interruptor para ligar/desligar (5). Mantenha a máquina afastada da peça a trabalhar quando ligá-la e desligá-la porque o disco pode danificar a peça a trabalhar.

• Fixe a peça a trabalhar com firmeza ou utilize outro método para assegurar que não se desloca enquanto trabalha.

• Verifique os discos com regularidade. Os discos gastos têm um efeito negativo na eficiência da máquina. Coloque um novo disco quando for necessário.

• Desligue sempre a máquina depois de utilizá- la e antes de retirar a ficha da tomada. Rebarbação (fig. E) Um ângulo de inclinação de 30º a 40º permite obter os melhores resultados durante a rebarbação. Desloque a máquina para a frente e para trás utilizando uma pressão ligeira. Isto impede que a peça a trabalhar fique descolorada ou demasiado quente e evita a criação de ranhuras. Nunca utilize discos abrasivos para trabalhos de rebarbação! Corte (fig. F) Para efectuar trabalhos de corte, deve utilizar um resguardo de protecção fechado especial (não incluído). Mantenha um contacto firme com a peça a trabalhar para evitar vibrações e não incline nem aplique pressão e quando efectuar cortes. Utilize pressão moderada quando trabalhar e que seja adequada para o material que está a trabalhar. Não aplique contra-pressão para a esquerda para diminuir a velocidade. A direcção para a qual pretende fazer o corte é importante. A máquina deve sempre funcionar na direcção oposta do corte; por isso nunca mova a máquina na direcção contrária! Há o risco da máquina ficar presa no corte, causando coice e perda de controlo.44

Sugestões para uma excelente utilização

• Fixe a peça a trabalhar. Utilize um dispositivo de fixação para peças a trabalhar pequenas.

• Segure a máquina com ambas as mãos.

• Aguarde até a máquina atingir a velocidade máxima.

• Coloque o disco na peça a trabalhar.

• Mova a máquina lentamente ao longo da peça a trabalha, premindo o disco com firmeza contra a peça a trabalhar.

• Não aplique demasiada pressão na máquina. Deixe a máquina fazer o trabalho.

• Deslize a máquina e aguarde até parar por completo antes de colocar a máquina no chão.

Antes de efectuar a limpeza e a manutenção, desligue sempre a máquina e retire a ficha da tomada de corrente. Limpe a carcaça da máquina com regularidade com um pano macio, de preferência após cada utilização. Certifique-se de que as aberturas de ventilação não têm pó ou sujidade. Retire a sujidade muito persistente com um pano macio humedecido com água de sabão. Não utilize solventes, como gasolina, álcool, amoníaco, etc. Este tipo de produtos químicos danificam os componentes sintéticos. Substituir os cabos de alimentação Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, o respectivo agente de assistência ou técnicos devidamente qualificados para evitar uma situação de perigo. GARANTIA As condições da garantia estão disponíveis no cartão da garantia fornecido em separado. AMBIENTE Os aparelhos eléctricos ou electrónicos defeituosos e/ou eliminados devem ser recolhidos em locais de reciclagem adequados. Apenas para os países da CE Não elimine as ferramentas eléctricas em conjunto com os resíduos domésticos. De acordo com a directiva europeia 2012/19/EU sobre resíduos de equipamentos eléctricos e electrónicos e a respectiva implementação na legislação nacional, as ferramentas eléctricas que já não sejam utilizadas devem ser recolhidas em separado e eliminadas de maneira ecológica. O equipamento e o manual do utilizador estão sujeitos a alterações sem aviso prévio. As especificações podem ser alteradas sem aviso prévio.45
