AGM1096P - Kvarn Ferm - Gratis bruksanvisning och manual

Tekniska specifikationer	Elektrisk trädgårdskvarn, effekt 2400 W, kapacitet att mala grenar upp till 40 mm i diameter.
Användning	Idealisk för att mala grenar, löv och trädgårdsavfall, för utomhusbruk.
Underhåll och reparation	Kontrollera regelbundet bladen, rengör uppsamlingsbehållaren efter varje användning.
Säkerhet	Utrustad med en säkerhetsbrytare, använd handskar vid hantering av avfall.
Allmän information	Vikt på apparaten: 22 kg, 2 års garanti, mått: 70 x 50 x 100 cm.

Vanliga frågor - AGM1096P Ferm

Hur startar jag Ferm AGM1096P-kvarnen?

För att starta kvarnen, anslut den till ett eluttag, se till att säkerhetslocket är ordentligt stängt och tryck sedan på startknappen.

Vad gör jag om kvarnen inte fungerar?

Kontrollera att apparaten är korrekt ansluten, att säkringen inte är trasig och att säkerhetslocket sitter på plats.

Vilka material kan jag mala med Ferm AGM1096P?

Du kan mala trädgårdsavfall som grenar, löv och små stockar, men undvik hårda material som stenar eller metall.

Hur underhåller jag min Ferm AGM1096P-kvarn?

Det rekommenderas att rengöra kvarnen efter varje användning, regelbundet kontrollera bladen och se till att mekanismen inte är blockerad av skräp.

Kvarnen låter konstigt, vad ska jag göra?

Om du hör ett ovanligt ljud, stäng av apparaten omedelbart och kontrollera om det finns blockeringar eller om bladen är skadade.

Hur slipar jag kvarnens blad?

För att slipa bladen, ta bort dem från apparaten enligt bruksanvisningen och använd en lämplig slipsten eller fil för att slipa kanterna.

Vad är kapaciteten på uppsamlingsbehållaren för Ferm AGM1096P?

Uppsamlingsbehållaren har en kapacitet på 50 liter, vilket gör att du kan mala en stor mängd avfall innan den behöver tömmas.

Kan kvarnen användas i fuktigt väder?

Det rekommenderas att inte använda kvarnen i fuktigt väder för att undvika risk för elektrisk stöt eller skada på apparaten.

Var kan jag hitta reservdelar till Ferm AGM1096P?

Reservdelar kan beställas direkt från tillverkaren eller från auktoriserade återförsäljare.

Vad är produktens garanti?

Ferm AGM1096P omfattas vanligtvis av en 2-årig garanti, men det är rekommenderat att kontrollera de specifika villkoren i bruksanvisningen.

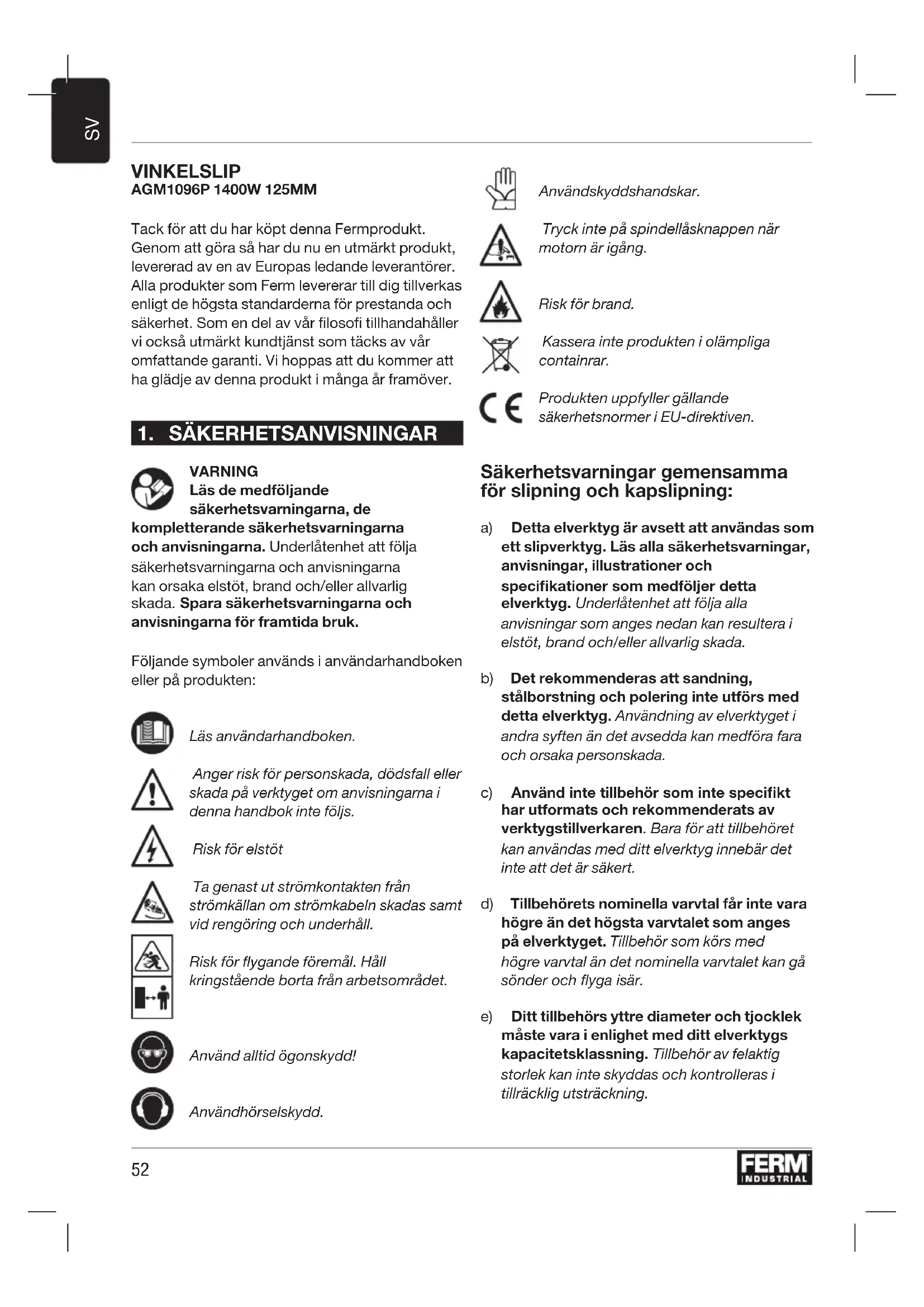

BRUKSANVISNING AGM1096P Ferm

Tack for att du har kochtenna Fermprodukt.

Genom att gora sá har du nu en utmärkt produit, levererad av en av Europas ledande leverantörer.

Allaprodukter somFermlevererartildigtillverkas enligt dehogsta standardernaforprestandach sakerhet.Somen del avvar filosofi tllhandahaller vi ocksutmärktkundtjanstomtacksavor omfattande garanti.Vihoppasattdukommen att ha gladjeavdennaproductimangaarframover.

1. SÄKERHETSANVISNINGAR

WARNING

Lás de medfoljande

sakerhetsvarningarna, de

komplettterande sakerhetsvarningarna och anvisingarna. Underlåtenhet att folja sakerhetsvarningarna och anvisingarna kan orsaka elstöt, brand och/eller allvarlig skada. Spara sakerhetsvarningarna och anvisingarna for framtida bruk.

Följande symboler används i användarhandboken aller på Produkten:

Läs användarhandboken.

Anger risk for personskada, dōdsfall aller skada på verktyget om anvisningarna ienna handbok inte följs.

Risk for elstöt

Ta genast ut stromkontakten fran strömkällan om stromkabeln skadas samt vid rengöring och underhäll.

Risk for flygande foremål. Häll kringstaende borta frän arbetsområdet.

Använd alltid ögonskydd!

Användhörsskydd.

Användskyddshandskar.

Tryck inte pa spindellasknappen narnotorn arigang.

Risk for brand.

Kassera inte Produkten i olampliga containrar.

Produkten uppfyller gällande sakerhetsnormer i EU-direktiven.

Sakerhetsvarningar gemensamma for slipning och kapslipning:

a) Detta elverktyg ar avsett att anvandas som ett slipverktyg. Läs alla sakerhetsvarningar, anvisningar, illustrationer och
specifikationer som medfoljer detta elverktyg. Underlåtenhet att folja alla anvisningar som anges nedan kan resulteda i elstöt, brand och/eller allvarlig skada.
b) Det rekommenderas att sandning, stalborstning och polering inte utfors med detta elverktyg. Anvandning av elverktyget i andra syften an det avsedda kan medfora fara och orsaka persorskada.
c) Använd inte tillbehör som inte speifickt har utformats och rekommenderats av verktygstillverkaren. Barforatttilbehoret kan anvandas med ditt elverktyg innebär det inte att det ar sakert.
d) Tillbehorets nominella varvthal fär inte vara högre an det högsta varvtalet som anges pa elverktyget. Tillbehör som körns med högre varvthal an det nominella varvtalet kan gå sönder och flyga isär.
e) Ditt tillbehörs ytre diameter och tjocklek maste vara i enlighet med ditt elverktygs kapacitetsklassning. Tillbehör av felaktig storlek kan inte skyddas och kontrolleras i tillräcklig utsträckning.

f) Tillbehör med gänginsats mäste passa exakt till slipspindelns gänga. Om tillbehör monteras med fläns mäste tillbehörets haldiameter passa till flänsens infastningsdiameter. Tillbehör som inte passar elverktygets monteringshårdvarakommen att vara i obalans och vibrera for mycket, vilket kan leda till att du fölorar kontrollen.
g) Använd inte att skadat tillbehör. Inspektera slipskivor och siliplattor für flisor, sprickor och slitage samt stålborsten für lösä eller spruckna ledninger före användning. Om elverktyget aller att tillbehör tappas, inspektera det für skador aller installera ett oskadat tillbehör. Afterinspection och installation av ett tillbehör, hull dig själv och kringstaende borta是从 det roterande tillbehöretsr rotationsplan och kör verktyget med maximal tomgängsvarvtal i en minut. Skadade tillbehör faler normalt sönder underenna testtid.
h) Bär personlig skyddsutrustning. Använd ansiktsmask eller skyddsglasögon beroende på tillämpning. Bär dammask, hörskylskydd, handskar och skyddsförkläde som kan stoppa små bitar av slipmaterial och arbetsstycken. Ögonskyddet maste kunna stoppa flygande flisor som skapas vid olika tillämpninger. Dammasken erler andningsmasken maste kunna filtrera partiklar som skapas vid ditt arbete. Läng exponering for buller kan orsaka hörselnedsätting.
i) Hall kringstaende på atts sikert avstand fran arbetsområdet. Alla som befinner sig på arbetsområdet mäste bara skyddsutrustning. Bitar av arbetsstycken eller trasiga tillbehör kan flyga ivag och orsaka skada även bortom arbetsområdets omedelbara narhet.
j) Häll endast elverktyget i de isolerade greppsytorna när du utfor arbete där skärtillbehör kan komma i kontakt med dolda ledningar eller den egna sladden. Skärtillbehör somkommen i kontakt med en strömforande ledning kan orsaka att elverktygets synliga metalldilar blir stromforande och ger användaren en elstöt.

k) Håll sladden borta frän det roterande tillbehöret. Om du fforlorar kontrollen kan sladden kapas uller fastna och din hand ell er arm kan dras in i det roterande tillbehöret.
I) Lagg aldrig ifran dig elverktyget fore tillbehoret har stannat helt. Det roterande tillbehoret kan fag tag iytan och dra med sig elverktyget sa att du forlorar kontrollen.
m) Låt inte elverktyget vara igång nar du bar det vid din sida. Det roterande tillbehöret kan oavsiktligt fastna i dina kläder och dra verktyget mot din kropp.
n) Rengör ditt elverktygs luftventiler regelbundet. Motorns fläkt drar in damm i huset och stor ansamling av metalldamm kan orsaka elfara.
o) Använd inte elverktyget nara lättantändiga material. Gnistor kan antanda sādana material.
p) Använd inte tillbehör som kräver kylvatskor. Användning av vatten aller andra kylvatskor kan resultera i elstöt aller elchock.

Rekyl och relaterade varninger

Rekyl ar en plotslig reaktion pa en klamd aller fastkord roterande skiva, slipplatta, borste ellernagot annat tillbehör. Klämning aller fastkorningorsakar snabb overstegring hos det roterande tillbehöret, vilket i sin tur tvingar det okontrolleradeelverktyget i motsatt riktning mot tillbehoretsrotation vid punkten där detkommen i klam. Om en slipskiva till exempl fastnar aller klamsfasti arbetsstycket kan skivans kant som gärin i en klampunkt grava in sig i materialets yta, vilket kan orsaka att skivan gär av. Skivan kan antingen hoppa mot erler användaren,beroende pa skivans rorelseriktning vidpunkten där det fastnar. Slipskivor kan ocksag sonder under dessa forhällanden. Rekyl ar ett resultat av verktygsmissbruk och/eller felaktiga arbetsprocedur erller forhällandenoch kan undvikas genom tillampning avforsiktighetsatgarderna som beskrivs nedan.

a) Haett stadigt grepp om elverktyget och placera din kropp och arm paett satt som gor att du taupp rekylkrafterna.

Använd alltid stödhandtag om södana finns für maximal kontroll über rekyl- och momentreaktioner under igångsätting.

Användaren kan ha kontroll over momentreaktioner och rekylkrafter om ratt forsiktighetsåtgärder vidtas.

b) Placera aldrig din hand nara det roterande tillbehoret. Tillbehoret kan rekylera over din hand.
c) Placera inte din kropp i omraret dit elverktyget kommer att rora sig i handelse av rekyl. Rekylkraften driver verktyget i motsatt riktning mot slipskivans rorelse vid punkten dar det fastnar.
d) Var särskilt fösaktig när du bearbetar hörn, skarpa kanter osv. Undvik att lata tillbehöret studsa eller fastna. Hörn, skarpa kanter och studsning har en tendens att få det roterande tillbehöret att fastna och orsaka forlust av kontroll eller rekyl.
e) Montera inte en sagkedja for trakarvning ell er t tandat sagblad. Sdana blad orsakar ofta rekyl och forlust av kontroll.

Särskilda sakerhetsvarningar for slipning och kapslipning:

a) Använd endast skivtyper som rekommenderas for ditt elverktyg och skyddsvakter som har utformats for valid skiva. Skivor som inte har utformats for elverktyget kan inte skyddas i tillracklig utstrackning och de ar osakra.
b) Skålade slipskivor måste monteras sa att skivans slipyta inte skjuter ut over skyddskantens plan. En felaktigt monterad skiva som skjuter ut over skyddskantens plan kan inte skyddas i tillräcklig utsträckning.
c) Skyddsvakten mäste säkras till elverktyget och placeras sa att sa lite som möjigt av skivan exponeras mot användaren for maximal sakerhet. Skyddsvakten skyddar användaren fran bitar av trasiga skivor, oavsiktlig kontakt med skivor och gnistor som kan anteanda kläder.

d) Skivor fär endast användas for
rekommenderade tillampningar. Slipa till
exempel inte med sidan av en kapskiva.
Kapskivor med slipfunktion ar avsedda for
perifer slipning. Om de utsätts for sidotryck kan
de brytas sönder.
e) Använd alltid oskadade skivflänsar av rätt storlek och form För din valda skiva. Ratt skivflänsar stödjer skivan och detta minskar risken for att skivan går sönder. Flansarna for kapskivor kan skilja sig frän flansarna for slipskivor.
f) Använd inte utslitna skivor från större elverktyg. Skivor avsedda För större elverktygär inte lámpliga für högre varvtil med minredverktyg.De kan gå sönder.

Komplettterande sakerhetsvarningar for kapslipning:

Kapning ar endast lamplig med en särskild skyddsvakt (ingar inte)

a) Se till att kapskivan intekommen i klam och utsatt den inte for högt tryck. Forsök inte skära for djupt. Om skivan pafrestas for mycket kan den overbelastas. Risken ökar d'for att den snedvrids aller kommer i klam, orsakar rekyl eller att skivan gär sönder.
b) Placera inte din kropp framfor och bakom den roterande skivan. Om skivan ror sig bort fran din kropp nar elverktyget ar igang kan det slungas direkt mot dig i handelse av rekyl.
c) Om skivankommen i klam eller arbetet avbryts av nagon anledning, koppla frän elverktyget och häll det stadigt tills skivan stannar helt. Forsok aldrig dra ut den roterande kapskivan ur skärspåret dà detta kan leda till rekyl. Undersok anledningen for inklammningen och vidta korrigerande atgärder.
d) Starta inte om kapingen om elverktyget ar i arbetsstycket. Låt skivan uppnå fullt varvtil och for fösiktigt in den i skärspåret. I annat fall kan skivan klämmas fast, hoppa ur arbetsstycket eller orsaka rekyl.

e) Stöd paneler och stora arbetsstycken für att minimera risken für att skivor klams fast och für rekyl. Stora arbetsstycken tenderar att gefter till följd av deras egenvikt. Stöd maste)darför placeras under arbetsstycket, nara skärspåret och vid kanten, pa bada sider om skivan.
f) Var särskilt fösiktig vid "fickkapning" i befintiga vaggar aller anda dolda omraden. Den utstäende skivan kan kapa gas- eller vattenledninger, elledninger erller foremal som kan orsaka rekyl.

Elsakerhet

Följ alltid sakerhetsfreskrifterna som gäller i ditt land nar du arbetar med elverktyg for att minska risken for brand, elstöt och personskada. Läs följande sakerhetsanvisingar och även de medfoljande sakerhetsanvisingarna.

Kontrollera alltid att strömspanninger motsvarar spanningen som anges pa marketitetten.

Klass II-maskin - dubbel isolering - du behöver ingen jordad kontakt.

Använd jordfelsskydd (RCD) om arbete med att elverktyg i fuktig miljö ar oundvikligt. Användning av RCD minskar risken for elstöt.

2. MASKINFORMATION

Avsedd användning

Din vinkelslip har utformats for slipning av murverk och stalmaterialutan anvandning av vatten. Vid kapning maste en särskild skyddsvakt anvandas (ingar inte).

Tekniska specificationer

	AGM1096P
Strömspanning 220-240 V~
Strömeffekt 50 Hz
Ineffekt 1400W
Nominell varvital 10.500 /min

Slipskiva

Diameter 125mm

Hai 22.2 mm

Tjocklek 6 mm

Kapskiva

Diameter 125 mm

Hai 22.2 mm

Tjocklek 3 mm

Spindelganga M14

Vikt 3.9 kg

Ljdtryck (L_PA) 88 + 3 dB(A)

Ljudeffekt (L_WA) 99 + 3 dB(A)

Vibration "ytslipning" a_h,AG 5.62 + 1.5 m/s

Vibrationsniva

Vibrationsutsläppsnivan som anges ienna braksanvisning har uppmatts i enlighet med ett standardiserat test i EN 60745, som kan anvandas for att jämfora verktyg med varandra och som en preliminar bedömming av exponering for vibrationer när du anvander verktyget for angiva arbeten

• användning av verktyget für andra tillampninger, aller med olica eller dåligt unterhällna tillbehörkan avsevärt öka exponeringsnivān
• de gänger dã verktyget stängs av erer ar pa men eigentligen inte anvands kan minska exponeringsnivan betydligt.

Skydda dig mot effekterna av vibrationer genom att underhalla verktyget och dess tillbehör, hälla händerna varma och organise aitt arbetsmönster.

Beskrivning

Siffrorna i texten hänvisar till diagrammen pa sidorna 2-3

Fig. A

1. Spindellåsknapp
2. Insexskruv
3. Skyddsvakt (fig.B)
4. Växelbrytare
5. Anslutningspunkt für sidohandtag
6. Sidohandtag

Fig.B

1. Spindel
2. Monteringsfläns
3. Slipskiva (ingar inte)
4. Spannmutter
5. Skiftnyckel

Fig.C1 & C2

Skyddsvakt for slipning

Montering

Stäng alltid av maskinen och ta ut stromkontakten frän strömköllan innan montering.

• Placera maskinen på att bord med spindeln (8) pekandes uppåt.
• Placera skyddsvakten (3) over maskinhuvudet enligt figur C. Se till att skyddsvaktens räflor faller in i maskinhuvudets skårOR.
  Vrid skyddsvakten moturs enligt figur D.
• Skruva fast insexskruven (2) på skyddsvakten med insexnyckeln (18).
  Du kan justera skyddsvaktens position genom att frigora insexskruven (2). Justera skyddsvakten till onskad position och skruva fast insexskruven igen.

Forsok aldrig anecdamaskinen utanskyddsvakten.

Montering och borttagning av skiva (fig. B)

• Använd alltid lämpiga slipskivor medenna maskin med diametern 0125mm samt hal frän 22,2 mm. Skivans tjocklek skara vara 6 mm for slipskivor och 3 mm for kapskivor. Den monterade slipskivan fär inte vidröra skyddsvakten.

Montering

• Placera maskinen på att bord med skyddsvakten (3) pekandes uppåt.
• Montera flänsen (9) på spindeln (8).
• Placera slipskivan (10) på spindeln (8).
• Håll spindellåsknappen (1) nedtryckt och dra at spannmuttern (11) ordentlich på spindeln (8) med skiftnyckeln (12).

Borttagning

• Placera maskinen på att bord med skyddsvakten (3) pekandes uppåt.
• Håll spindellåsknappen (1) nedtryckt och lossa spannmattern (11) med skiftnyckeln (12).
• Ta bort slipskivan (10) frän spindeln (8).
• Håll spindellåsknappen (1) nedtryckt och dra at spannmuttern (11) ordentlich med skiftnyckeln (12).

Montering av sidohandtaget (fig. A och B)

• Sidohandtaget (7) kan skruvas fast i nagot av sidohandtagets tre anslutningspunkter (6).

3.ANVÄNDNING

Se till att arbetsstycket fär tillräckligt stöd och att det ar fixerat och häll strömsladden borta frän arbetsområdet.

Igangsattning och avstängning (fig. A)

• Tryck på upplåsningsknappen (17) och tryck samtidigt på växelbrytaren (5) für att satta igäng maskinen.
• Frigör växelbrytaren (5) für att stänga av maskinen.

Håll maskinen borta fræn arbetsstycket när du sätter igäng den och stänger av den aftersom slipskivan kan skada arbetsstycket.

• Spänn fast arbetsstychet ordentlich aller se på annat sätt till att arbetsstychet inte kan flytta sig under bearbetningen.
• Kontrollera skivorna regelbundet. Slitna slipskivor paverkar maskinens effektivitet negativt. Byt till ny slipskiva i god tid.
• Stäng alltid av maskinen after användning innan du tar ut kontakten fran uttaget.

Gradning (fig. E)

En lutningsvinkel på 30^ till 40^ ger bösta gradningsresultat. Rör maskinen fram och tillbaka under lätt tryck. Detta forhindrar att arbetsstycket missfargas eller blir for varmt och att spar skapas.

Anvand aldrig kapskivor med slipfunktion vid grading!

Kapning (fig. F)

Vid kapning maste en särskild skyddsvakt.
anvandas (ingar inte).

Upprätthäll stadig kontakt med arbetsstyetcket for att undvika vibrationer. Luta inte och anbringa inte tryck vid kapning. Använd lätt tryck vid bearbeting, lampligt für materialet som du arbetar med. Saktainte ner kapskivor genom att anbringa sidledes mottryck. Kapningsriktningen ar viktig. Maskinen maste alltid arbeta mot kapningsriktningen. Flytta aldrig maskinen i motsatt riktning! Det finns en risk for att maskinen fastnar i skärspåret och orsakar en rekyl, vilket kan göra att du forlorar kontrollen.

Tips for optimal anvandning

• Spann fast arbetsstycket. Använd en spannenhet für sma arbetsstycken.
  Häll maskinen med båda händerna.
  Sattigang maskinen.
  Vanta tills maskinen har uppnatt full hastiget.
• Placera slipskivan pā arbetsstycket.
  Ror sakta maskinen langs arbetsstychet genom att stadigt trycka slipskivan mot det.
  Tryckinte maskinen for hart. Lat maskinen gora arbetet.
• Stäng av maskinen och vänta tills maskinen stär helt still innan du lagger ifrán dig den.

4.UNDERHÄLL

Stäng alltid av maskinen och ta ut stromkontakten fran stromkällan innan rengöring och underhäll.

Rengör maskinen hus regelbundet med en mjuk trasa, helst after varje gang du anvander maskinen. Se till att ventilationsöppningarna ar fria frän damm och smuts. Ta bort mycket ihallande smuts med en mjuk trasa fuktad med tvällösning. Använd inte losningsmedel som bensin, alcohol, ammoniak osv. Sádana kemikalier skadar de syntetiska componenterna.

Byte av strömsladdar

Om en strömsladd ar skadad maste den bytas av tillverkaren, tillverkarens serviceombud aller liknande kvalificerad personal for att undvika fara.

GARANTI

Garantivillkoren finns på separat medfoljande garantikort.

MILJO

Felaktig och/eller kasserad elektrisk aller elektronisk utrustning maste lamnas in pa lampliga atervinningsstationer.

Kassera inte elverktyg i hushållsavfall. Enligt den europeiska riktlinjen 2012/19/EU om kasserad elektrisk och elektronisk utrustning och dess tillampning i nationell ratt maste elverktyg som inte langre ar användbara samlas in separat och kasseras på att miljövänligt satt.

Produkten och användarhandboken kan andras. Specificationerna kan andrasutan forvarning.
