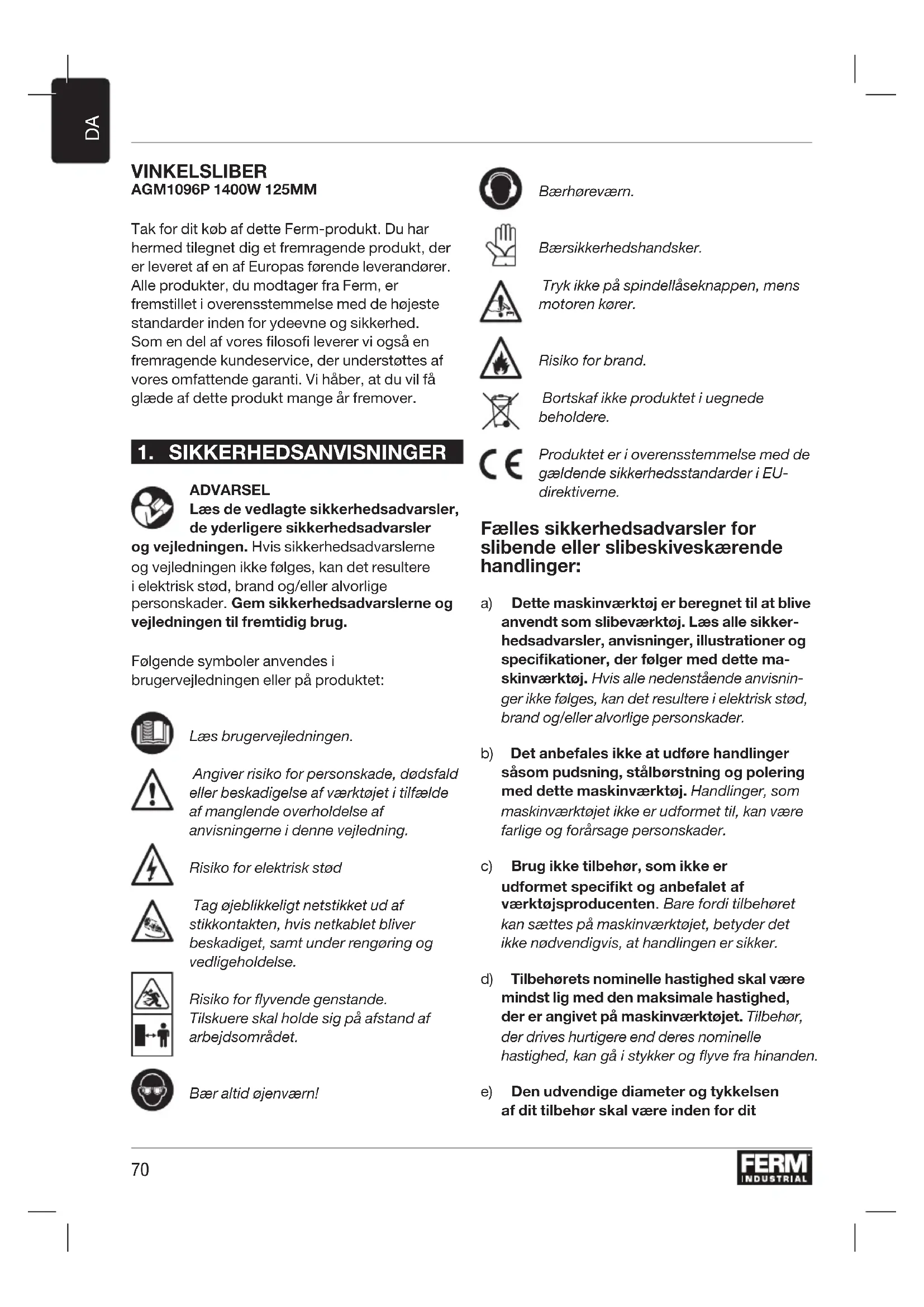

BRUGSANVISNING AGM1096P Ferm

Tak for dit køb af dette Ferm-produkt. Du har hermed tilegnet dig et fremragende produkt, der er leveret af en af Europas førende leverandører. Alle produkter, du modtager fra Ferm, er fremstillet i overensstemmelse med de højeste standarder inden for ydeevne og sikkerhed. Som en del af vores filosofi leverer vi også en fremragende kundeservice, der understøttes af vores omfattende garanti. Vi håber, at du vil få glæde af dette produkt mange år fremover.

1. SIKKERHEDSANVISNINGER

ADVARSEL Læs de vedlagte sikkerhedsadvarsler, de yderligere sikkerhedsadvarsler og vejledningen. Hvis sikkerhedsadvarslerne og vejledningen ikke følges, kan det resultere i elektrisk stød, brand og/eller alvorlige personskader. Gem sikkerhedsadvarslerne og vejledningen til fremtidig brug. Følgende symboler anvendes i brugervejledningen eller på produktet: Læs brugervejledningen. Angiver risiko for personskade, dødsfald eller beskadigelse af værktøjet i tilfælde af manglende overholdelse af anvisningerne i denne vejledning. Risiko for elektrisk stød Tag øjeblikkeligt netstikket ud af stikkontakten, hvis netkablet bliver beskadiget, samt under rengøring og vedligeholdelse. Risiko for flyvende genstande. Tilskuere skal holde sig på afstand af arbejdsområdet. Bær altid øjenværn! Bær høreværn. Bær sikkerhedshandsker. Tryk ikke på spindellåseknappen, mens motoren kører. Risiko for brand. Bortskaf ikke produktet i uegnede beholdere. Produktet er i overensstemmelse med de gældende sikkerhedsstandarder i EU- direktiverne. Fælles sikkerhedsadvarsler for slibende eller slibeskiveskærende handlinger: a) Dette maskinværktøj er beregnet til at blive anvendt som slibeværktøj. Læs alle sikker- hedsadvarsler, anvisninger, illustrationer og specikationer, der følger med dette ma- skinværktøj. Hvis alle nedenstående anvisnin- ger ikke følges, kan det resultere i elektrisk stød, brand og/eller alvorlige personskader. b) Det anbefales ikke at udføre handlinger såsom pudsning, stålbørstning og polering med dette maskinværktøj. Handlinger, som maskinværktøjet ikke er udformet til, kan være farlige og forårsage personskader. c) Brug ikke tilbehør, som ikke er udformet specikt og anbefalet af værktøjsproducenten. Bare fordi tilbehøret kan sættes på maskinværktøjet, betyder det ikke nødvendigvis, at handlingen er sikker. d) Tilbehørets nominelle hastighed skal være mindst lig med den maksimale hastighed, der er angivet på maskinværktøjet. Tilbehør, der drives hurtigere end deres nominelle hastighed, kan gå i stykker og yve fra hinanden. e) Den udvendige diameter og tykkelsen af dit tilbehør skal være inden for dit71

maskinværktøjs nominelle kapacitet. Tilbehør i forkerte størrelser kan ikke beskyttes eller styres på passende vis. f) Gevindmontering af tilbehør skal passe til slibeværktøjets spindelgevind. I forbindelse med tilbehør, der angemonteres, skal tilbehørets buehul passe til angens positionsdiameter. Tilbehør, der ikke passer til monteringsudstyret på maskinværktøjet, kommer ud af balance, vibrerer for meget og kan resultere i tabt kontrol. g) Brug ikke beskadiget tilbehør. Inden hver anvendelse skal du efterse tilbehøret, som f.eks. sliberuller for splinter og revner, bagpuder for revner og for kraftigt slid, metalbørste for løse eller revnede metaltråde. Hvis maskinværktøjet eller tilbehøret tabes, skal det efterses for skader, eller der skal monteres et stykke tilbehør, der ikke er beskadiget. Når du har efterset og monteret et stykke tilbehør, skal du selv og evt. tilskuere stille jer på afstand af det roterende tilbehørs plane overade og tænde maskinværktøjet ved maksimal hastighed uden last i et minut. Beskadiget tilbehør går som regel i stykker i løbet af denne testtid. h) Bær personligt sikkerhedsudstyr. Afhængigt af anvendelsen bør du bruge ansigtsskærm eller sikkerhedsbriller. Bær om nødvendigt støvmaske, høreværn, handsker og værkstedsforklæde, der kan stoppe små slibestykker eller fragmenter. Øjenværnet skal kunne stoppe yvende rester, der opstår under forskellige handlinger. Støvmasken eller ltermasken skal kunne ltrere partikler, der opstår under handlingen. Længerevarende eksponering for høje lyde kan resultere i høretab.

i) Tilskuere skal holde sig på sikker afstand af

arbejdsområdet. Alle, der bevæger sig ind på arbejdsområdet, skal bære personligt sikkerhedsudstyr. Fragmenter eller ødelagt tilbehør kan yve væk og forårsage personskader uden for handlingens nærmeste område. j) Hold kun maskinværktøjet ved de isolerede gribeader, når du udfører en handling, hvor skæretilbehøret muligvis kan komme i kontakt med skjulte ledningstråde eller dets egen ledning. Hvis skæretilbehør kommer i kontakt med en strømført ledning, kan det gøre maskinværktøjets eksponerede metaldele strømførte og dermed give operatøren stød. k) Anbring ledningen væk fra det roterende tilbehør. Hvis du mister kontrol, kan ledningen blive skåret over eller fanget, og din hånd eller arm kan blive trukket ind i det roterende tilbehør. l) Læg aldrig maskinværktøjet ned, før tilbehøret er standset helt. Det roterende tilbehør kan gribe fat i overaden og trække maskinværktøjet ud af din kontrol. m) Lad ikke maskinværktøjet være tændt, mens du bærer det ved siden af dig. En utilsigtet kontakt med det roterende tilbehør kan gribe fat i dit tøj, hvormed tilbehøret trækkes ind til din krop. n) Rengør maskinværktøjets udluftningshuller regelmæssigt. Motorblæseren trækker støv ind i huset, og en for stor akkumulering af metalpulver kan forårsage el-farer. o) Brug ikke maskinværktøjet i nærheden af brændbare materialer. Gnister kan antænde disse materialer. p) Brug ikke tilbehør, der kræver ydende kølemidler. Hvis der bruges vand eller andre ydende kølemidler, kan det resultere i stød, som evt. forårsager dødsfald. Tilbageslag og relaterede advarsler Tilbageslag er en pludselig reaktion på en roterende rulle, en bagpude, børste eller andet tilbehør, der bliver klemt eller fanget. Når det roterende tilbehør bliver klemt eller fanget, standser det hurtigt, hvilket til gengæld tvinger det ukontrollerede maskinværktøj i den modsatte retning af tilbehørets rotation ved fastsættelsespunktet. Hvis en sliberulle f.eks. bliver klemt eller fanget af arbejdsstykket, kan kanten af rullen, der trænger ind i klempunktet, gribe fat i materialets overade og dermed få rullen til at ryge ud eller slå ud. Rullen kan enten bevæge sig hen mod eller væk fra operatøren, afhængigt af rullens bevægelsesretning ved klempunktet. Sliberuller kan også blive ødelagt under disse forhold. Tilbageslag72

opstår som et resultat af misbrug af maskinværktøjet og/eller forkerte operationsprocedurer eller forhold og kan undgås ved at træffe de passende foranstaltninger, som angivet herunder. a) Hold godt fast i maskinværktøjet, og anbring din krop og arm på en sådan måde, at du kan modstå tilbageslagskræfter. Brug altid hjælpehåndtaget, hvis det forendes, for at få en maksimal kontrol over tilbageslag og momentreaktion under opstart. Operatøren kan styre momentreaktioner eller tilbageslagskræfter, hvis der træffes de passende foranstaltninger. b) Hold aldrig hånden i nærheden af det roterende tilbehør. Tilbehør kan slå tilbage over hånden. c) Du må aldrig bende dig i det område, hvor maskinværktøjet bevæger sig hen, hvis der opstår tilbageslag. Tilbageslag driver værktøjet i den modsatte retning af rullens bevægelse ved hindringspunktet. d) Vær særlig forsigtig, når du arbejder på hjørner, skarpe kanter osv. Undgå at bumpe tilbehøret og udsætte det for hindringer. Hjørner, skarpe kanter eller bump har tendens til at hindre det roterende tilbehør og forårsage tab af kontrol eller tilbageslag. e) Påmontér ikke et savkædeskæreblad eller en savklinge. Disse klinger kan skabe hyppigt tilbageslag og tab af kontrol. Specifikke sikkerhedsadvarsler for slibende eller slibeskiveskærende handlinger: a) Brug kun rulletyper, der anbefales til dit maskinværktøj, og den specikke afskærmning, der er udformet til den valgte rulle. Ruller, som maskinværktøjet ikke er udformet til, kan ikke sikres på passende vis og dermed farlige. b) Slibeoveraden af de midterste nedtrykkede ruller skal monteres under den plane ade af afskærmningskanten. En forkert monteret rulle, der projekteres ud gennem den plane ade af afskærmningskanten, kan ikke beskyttes på passende vis. c) Afskærmningen skal være fastgjort sikkert til maskinværktøjet og anbringes med henblik på maksimal sikkerhed, så den mindst mulige mængde af rullen eksponeres mod operatøren. Afskærmningen hjælper med at beskytte operatøren mod ødelagte rullefragmenter, utilsigtet kontakt med rullen og gnister, der kan antænde tøj. d) Ruller må kun bruges til anbefalede anvendelser. F.eks.: slib ikke med siden af en afskæringsrulle. Slibende afskæringsruller er beregnet til periferisk slibning, og hvis disse ruller påføres kraft fra siden, kan det knuse dem. e) Brug altid ubeskadigede rulleanger, der har den rigtige størrelse og form, til din valgte rulle. Korrekte rulleanger understøtter rullen og reducerer dermed risikoen for, at en rulle bliver ødelagt. Flanger til afskæringsruller kan variere fra sliberulleanger. f) Brug ikke nedslidte ruller fra større maskinværktøjer. Ruller, der er beregnet til større maskinværktøjer, er ikke velegnede til den højere hastighed af et mindre værktøj og kan sprænge. Yderligere sikkerhedsadvarsler for slibeskiveskærende handlinger: Slibeskiveskæring er kun velegnet, hvis der bruges en særlig afskærm- ning (medfølger ikke) a) Undgå at få afskæringsrullen i klemme eller at bruge for mange kræfter. Forsøg ikke at foretage et for dybt snit. Hvis rullen overbelastes, øges belastningen og risikoen for, at rullen bliver snoet eller sætter sig fast i snittet samt for, at der opstår tilbageslag eller rullebeskadigelse. b) Undgå at stille dig på linje med og bag den roterende rulle. Når rullen bevæger sig væk fra din krop under handlingen, kan det mulige tilbageslag drive den roterende rulle og maskinværktøjet direkte hen mod dig.73

c) Når rullen sætter sig fast, eller når et snit af en eller anden årsag afbrydes, skal du slukke for maskinværktøjet og holde det stille, indtil rullen stopper helt. Forsøg aldrig at fjerne afskæringsrullen fra snittet, mens rullen er i bevægelse, da der så kan opstå tilbageslag. Undersøg og træf korrigerende foranstaltninger for at fjerne årsagen til fastsættelsen af rullen. d) Start ikke forfra med skærehandlingen i ar- bejdsstykket. Lad rullen nå den fulde hastig- hed og før den forsigtigt ind i snittet. Rullen kan sætte sig fast, ryge op eller slå tilbage, hvis maskinværktøjet startes i arbejdsstykket igen. e) Understøt paneler eller et evt. overdimensioneret arbejdsstykke for at minimere risikoen for, at rullen bliver klemt fast og slår tilbage. Større arbejdsstykker har tendens til at falde sammen under deres egen vægt. Der skal anbringes støtter under arbejdsstykket nær snitlinjen og nær kanten af arbejdsstykket på begge sider af rullen. f) Vær ekstra forsigtig, når du laver et “lommesnit” i eksisterende vægge eller andre blinde områder. Rullen, der stikker ud, kan skære gas- eller vandrør, el-ledninger eller genstande over, som kan forårsage tilbageslag. El-sikkerhed Når du bruger el-maskiner, skal du altid overholde de gældende sikkerhedsbestemmelser i dit land for at reducere risikoen for brand, elektrisk stød og personskader. Læs følgende sikkerhedsanvisninger samt de medfølgende sikkerhedsanvisninger. Kontrollér altid, at strømforsyningens spænding svarer til spændingen på ydelsesskiltets mærkat. Klasse II-maskine - Dobbeltisoleret - Du har ikke brug for et jordstik. Hvis det ikke kan undgås at bruge et maskinværktøj i et fugtigt miljø, bør du anvende en forsyning, der er beskyttet af en fejlstrømsafbryder (RCD). Brugen af en RCD reducerer risikoen for elektrisk stød.

2. MASKINOPLYSNINGER

Tilsigtet brug Din vinkelsliber er udformet til at slibe murværk og stålmaterialer uden brug af vand. Ved skæring skal der bruges en særlig afskærmning som beskyttelse (medfølger ikke) Tekniske specifikationer AGM1096P Netspænding 220-240 V~ Netfrekvens 50 Hz Indgangseffekt 1400W Nominel hastighed 10.500 /min Rulleskive til slibning Diameter 125 mm Boringsdiameter 22.2 mm Tykkelse 6 mm Rulleskive til skæring Diameter 125 mm Boringsdiameter 22.2 mm Tykkelse 3 mm Spindelgevind M14 Vægt 3.9 kg Lydtryk (L

Vibrationsniveau Det udsendte vibrationsniveau, der er angivet i denne brugsvejledning, er blevet målt i overensstemmelse med en standardiseret test i henhold til EN 60745. Den kan bruges til at sammenligne et værktøj med et andet og som en indledende vurdering af eksponering for vibration, når værktøjet bruges til de nævnte anvendelser

• når værktøjet bruges til forskellige anvendelser, eller med forskelligt eller dårligt vedligeholdt tilbehør, kan eksponeringsniveauet øges betydeligt

• de gange, hvor værktøjet er slukket, eller når det er tændt, men ikke bruges til opgaven på det pågældende tidspunkt, kan det reducere eksponeringsniveauet betydeligt74

Beskyt dig mod vibrationseffekterne ved at vedligeholde værktøjet og dets tilbehør, holde dine hænder varme og organisere dine arbejdsmønstre. Beskrivelse Tallene i teksten henviser til diagrammerne på side 2-3 Fig. A

3. Afskærmning (fig. B)

5. Tænd/sluk-kontakt

6. Tilslutningspunkt for sidehåndtag

10. Rulleskive (medfølger ikke)

11. Fastspændingsmøtrik

Fig. C1 & C2 Afskærmning til slibning Montering Før monteringen skal du altid slukke for maskinen og trække netstikket ud af kontakten. Montering af afskærmningen (fig. C)

• Stil maskinen på et bord, så spindlen (8) vender opad.

• Anbring afskærmningen (3) over maskinhovedet, som vist på Figur C, mens du sørger for, at ryggene på afskærmningen falder ind i maskinhovedets hakker.

• Vend afskærmningen mod uret, som vist på figur D

• Fastgør unbrakoskruen (2) på afskærmningen med unbrakonøglen (18)

• Du kan justere afskærmningens position ved at frigive unbrakoskruen (2), justere afskærmningen til den ønskede position og fastgøre unbrakoskruen igen. Forsøg aldrig at bruge maskinen uden afskærmningen. Montering og fjernelse af skiven (fig. B)

• Brug altid en velegnet rulleskive til denne maskine med diameter Ø125mm og en boringsdiameter fra 22,2 mm. Rulleskiven skal have en tykkelse på 6 mm ved slibning og 3 mm ved skæring. Monteringsrulleskiven må ikke berøre afskærmningen. Montering

• Stil maskinen på et bord, så afskærmningen (3) vender opad.

• Hold spindellåseknappen (1) nede, og stram fastspændingsmøtrikken (11) godt på spindlen (8) ved hjælp af skruenøglen (12). Fjernelse

• Stil maskinen på et bord, så afskærmningen (3) vender opad.

• Hold spindellåseknappen (1) nede, og løsn fastspændingsmøtrikken (11) ved hjælp af skruenøglen (12).

• Fjern rulleskiven (10) fra spindlen (8).

• Hold spindellåseknappen (1) nede, og stram fastspændingsmøtrikken (11) godt ved hjælp af skruenøglen (12). Montering af sidehåndtaget (fig. A og B)

• Sidehåndtaget (7) kan skrues ind i et af håndtagets tresidede forbindelsespunkter (6).

Sørg for, at arbejdsstykket understøttes og er fastgjort korrekt, og hold forsyningsledningen på afstand af arbejdsområdet. Tænd og sluk (fig. A)

• Tænd for maskinen ved at holde oplåseknappen (17) nede og derefter trykke på tænd/sluk-kontakten (5).

• Sluk for maskinen ved at frigive tænd/sluk- kontakten (5). Hold maskinen væk fra arbejdsstykket, når du tænder og slukker den, da rulleskiven ellers kan beskadige arbejdsstykket.

• Spænd arbejdsstykket godt fast, eller brug en75

anden metode til at sikre, at det ikke kan flytte sig under arbejdet.

• Kontrollér regelmæssigt skiverne. Slidte rulleskiver har en negativ virkning på maskinens ydeevne. Skift til en ny rulleskive i god tid.

• Sluk altid først for maskinen efter brug, inden du trækker stikket ud af kontakten. Afgratning (fig. E) En vinkelhældning på mellem 30º og 40º giver de bedste resultater ved afgratning. Bevæg maskinen frem og tilbage med et let tryk. Dette forhindrer, at arbejdsstykket bliver affarvet eller for varmt, og at der bliver lavet riller. Brug aldrig slibeskæreskiver til afgratningsarbejde! Skæring (fig. F) Ved skæring skal der bruges en særlig lukket afskærmning som beskyttelse (medfølger ikke). Hold god kontakt med arbejdsstykket for at forhindre vibrationer, og undlad at vippe eller påføre tryk under skæringen. Brug et moderat tryk under arbejdet, som passer til det materiale, der arbejdes på. Sænk ikke rulleskivernes hastighed ved at påføre modtryk fra siden. Den retning, du vil skære i, er vigtig. Maskinen skal altid arbejde imod skæreretningen. Bevæg derfor aldrig maskinen i den anden retning! Der er risiko for, at maskinen sætter sig fast i snittet og dermed forårsager tilbageslag, og at du mister kontrollen. Tips til optimal brug

• Fastspænd arbejdsstykket. Brug en fastspændingsenhed til små arbejdsstykker.

• Hold maskinen med begge hænder.

• Vent, til maskinen har nået fuld hastighed.

• Anbring rulleskiven på arbejdsstykket.

• Bevæg langsomt maskinen langs arbejdsstykket, mens du trykker rulleskiven fast ned mod arbejdsstykket.

• Påfør ikke for meget tryk på maskinen. Lad maskinen gøre arbejdet.

• Sluk for maskinen, og vent på, at den standser helt, inden du lægger maskinen fra dig.

Før rengøring og vedligeholdelse skal du altid slukke for maskinen og trække netstikket ud af kontakten. Rengør maskinbeklædningerne regelmæssigt med en blød klud, helst efter hver anvendelse. Sørg for, at der ikke er støv eller snavs i ventilationsåbningerne. Fjern snavs, der sidder meget godt fast, med en blød klud, der er fugtet i sæbevand. Brug ikke opløsningsmidler, som f.eks. benzin, sprit, ammoniak osv. Kemikalier som disse beskadiger de syntetiske komponenter. Udskift elledninger Hvis forsyningsledningen er beskadiget, skal den udskiftes af producenten, dens serviceagent eller lignende kvalificerede personer for at undgå farer. GARANTI Garantibetingelserne findes på det garantikort, der er vedlagt separat. MILJØ Defekte og/eller bortskaffede elektriske og elektroniske apparater skal afleveres på en passende genbrugsstation. Kun for lande i EU Maskinværktøj må ikke bortskaffes sammen med husholdningsaffald. Ifølge EU-direktiv 2012/19/ EU om affald af elektrisk og elektronisk udstyr og dets gennemførelse i den nationale lovgivning skal maskinværktøjer, der ikke længere anvendes, afleveres separat og bortskaffes på en miljøvenlig måde. Produktet og brugervejledningen er genstand for ændringer. Specifikationer kan ændres uden yderligere varsel.76
