| Loại sản phẩm | Máy mài góc |
| Thương hiệu | Ferm |
| Mẫu mã | AGM1093P |
| Đường kính đĩa | 100 mm |
| Lỗ đĩa | 16 mm |
| Ren trục | M10 |
| Công suất tiêu thụ | 750 W |
| Điện áp nguồn | 220-240 V ~ |
| Tần số | 50 Hz |
| Tốc độ danh định | 11 000 min⁻¹ |
| Trọng lượng | 1.9 kg |
| Áp suất âm thanh (LPA) | 89 + 3 dB(A) |
| Cường độ âm thanh (LWA) | 100 + 3 dB(A) |
| Rung động (mài) | 11.2 + 1.5 m/s² |
| Cấp bảo vệ | II (cách điện kép) |
| Mục đích sử dụng | Mài và cắt đá, bê tông, thép (cắt cần vỏ bảo vệ đặc biệt không kèm theo) |
| Tay cầm bên | Có |
| Khóa trục | Có |
| Vỏ bảo vệ | Kèm theo |
| Bảo trì và vệ sinh | Lau bằng vải mềm hơi ẩm; không dùng dung môi. Thay chổi than bởi chuyên gia. |
| Bảo hành | Xem giấy chứng nhận bảo hành kèm theo |
| Khả năng sửa chữa | Phụ tùng có sẵn qua dịch vụ hậu mãi |
Câu hỏi thường gặp - AGM1093P Ferm
Câu hỏi của người dùng về AGM1093P Ferm
0 câu hỏi về thiết bị này. Trả lời những câu bạn biết hoặc đặt câu hỏi riêng.
Đặt câu hỏi mới về thiết bị này
Tải xuống hướng dẫn cho thiết bị của bạn Máy xay ở định dạng PDF miễn phí! Tìm hướng dẫn của bạn AGM1093P - Ferm và lấy lại thiết bị điện tử của bạn. Trên trang này được đăng tải tất cả các tài liệu cần thiết để sử dụng thiết bị của bạn. AGM1093P thương hiệu Ferm.

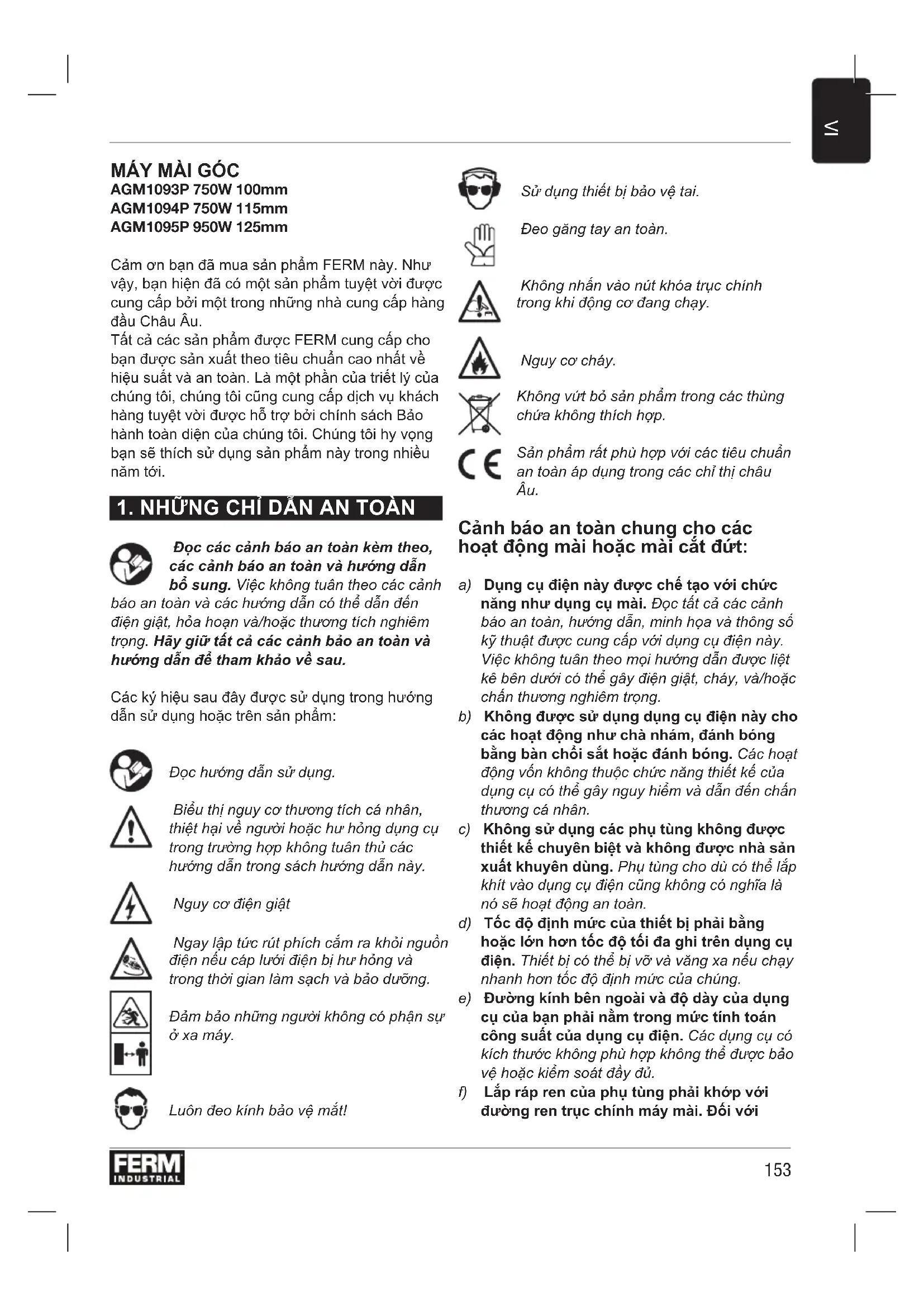

HƯỚNG DẪN NGƯỜI DÙNG AGM1093P Ferm
Dàmbao nhung nguòi khong có phān su xia may.
Luon deo kinh bao vé mat!
Srdung thiet bj bao vétai.
Deo gang tay an toan.
Khong nhan vao nut khoa truc chinh.
trong khi dong co dang chay.
Nguy co' chay.
Khong vut bo san pham trong cac thung chu a khong thich hop.
San pham rát phu hop voi cac tieu chu'an an toan ap dung trong cac chi thi chau Au.
Canh bao an toan chung cho cac hoat dong mai hoac mai cat dut:
a) Dung cu dien nay duoc che tao voi chuc nang nhur dung cu mai. Doc tat ca cac canh bao an toan, huong dan, minh hoa va thong so ky thuat duoc cung cap voi dung cu dien nay. ViEc khong tuan theo moi huong dan duoc liet ke ben duoi co thegai dien giat, chay, vahoac chan thuong nghiem trong.
b) Khong duoc su dung dung cu dien nay cho cac hoat dong nu chu nham, danh bong bang ban choi sat hoac danh bong. Cac hoat dong von khong thuoc chu nang thiet ke cua dung cu co the gay nguy hiem va dan den chan thuong ca nhan.
c) Khong su dung cac phu tung khong duoc thiiet ké chuyen biét vā khong duoc nha san xuát khuyen dung. Phu tung cho du co the lap khit vao dung cu dien cung khong có nghia la no sé hoat dong an toan.
d) Tóc do dinh mucc sua thiet bi phai bang hoac lon hon toc do toi da ghi trén dung cu dien. Thiét bj co the bi vovv xan xu nchu nhanh hon toc do dinh mucc cua chung.
e) Duong kinh ben ngoai va do day cua dung cu cua ban phai nam trong muc tinh toan cong suat cua dung cu dien. Cac dung cu co kich thuoc khong phu hop khong the duoc bao vê hoac kiem soat day du.
f) Lap rapi ren cua phu tung thai khop voi duong ren truc chinh may mai. Doi voi
nhung phu tung duoc lap rap bang mabich, lo truc chinh cua phu tung phai vra khit voi duong kinh vi tri mat bich. Cac phutung co lo truc chinh khong khop voi phancung lap rap cua dung cu dien se khién dung cu mat can bang, rung qua muc va co the gay mat kiem soat.
g) Khong su dung phu tung da hong. Trucc moi lan su dung phai kiem tra lai phu tung, chang han nhw xem banh mai co manh vun va vet nut khong, tam do co vet nrt, rach hay mon qua muc khong, choi kim loai co bi long hoac bi dut day khong. Neu lam rot dung cu dien hay phu tung, hay kiem tra xem may co bi hu dong khong, hoac lap phu tung con nguyen vao. Sau khi kiem tra va lap rap phu tung, ban va nhung nguroi xung quanh nen tranh xa mat phang quay cua phu tung va bat may o toc do khong tai toi da trong vong mot phut. Phu tung hu hong thuong bi vo thanh tung manh tong thai bian chay thu nay.
h) Mac thiet bi bao ho ca nhan. Tuy thuoc vao tung loai cong viec ma su dung maf na, kinh bao hoac kinh an toan. Khi thich hop, mang khau trang, thiet bi bao ve tay, gang tay va tam chan trong xuong co kha nang chan cac manh vobi mon hoac phoi nho. Dung cu bao vemat phai co kha nang ng'an manh vobay ra tu nhieu loai hoat dong khac nhau. Mat na hoac khau trangh chong bui phai co kha nang loc cac hat no phat sinh tur qua trinh van hanh. Tiep xuc lau voi tieng on or cuong do cao co the gay mat thinh luc.
i) Giu nhung nguoi khong phan su tranh xa khu vu c lam viec voi khoang cach an toan. Bát ky ai vao khu vu c lam viec deu phai muc thiet bi bao hoc anhan. Nhung manh vocua ploi gia cong hoac phu tung bi be co the vang xa va gay chan thuong ben ngoai khu vu ranhana truc tiep.
j) Chi cam dung cu dien bang be mat kep cach dien khi thc hien thao tac o nhung diem ma phu kien cat co the tiep xuc voi he thong day dien ngam hoac day cua dung cu. Dung cu cat cham phai day "co dien" co the lam cho cac bo phan kim loai khong duoc bao bac "co dien" va giat ngvoi van hanh may.
k) Dāt DAY tranh xa phu tung dang quay. Néu ban mat kiém soat, day se có the bi cat hoac vuong vao, va tay hoac canh tan cua ban se bi
kéo vào phu tung dang quay.
I) Khong bao giàd tung cu dién xuóng chodén khi phu tung ngung hoat dong hān. Phutung dang quay co the gam vao be mát va keo dung cu dién ra khoi tam kiem soat cua ban.
m) Khong bat dung cu dien khi ban dang cam ben nguroi. Vo tinh cham vao phu tung dang quay co the lam quan ao bi vuong vao, keo phu tung ve nguroi ban.
n) Thupong xuyen lam sach lo thong gio cua dung cu dien. Quat cua dong co se hut bui vao ben trong vo may va viec tich tu qua nhieu bot kim loai co the gay tai nan ve dien.
o) Khong vanh dhng cu gan cac vat lieu de chay. Tia lura dien co the bat vao cac vat lieu nay gay chay.
p) Khong su dung cac phu tung can co chat lam mat dang long. Su dung nuoc hoac chat lam mat dang long khac co the gay giat dien hoac soc.
Lycgiatlui va Canh bao lienquan
Lyc giat lui la phan ngb do banh mai, tam do, choi hoac bat ky phu tung khac dang quay bi ket hoac vuong. Phu tung dang quay bi ket hoac vuong co the ngung dot ngot, viec nay se lam cho dung cu dien von da mat kiem soat bi bat ve huong nuoc voi huong quay cua phu tung tai diem bi ket
Ví du, néu bàn h mai bj vuóng hoac ket vào phói gia cóng, canh cua bàn h mai dang o' chō ket co the cam vào be mát vát lieu lam cho bàn mai nay len hoac väng ra. Bàn h mai co the nay rα xa hoac huóng vè nguòi van hàngh, tuy vào huóng chuyén dong cua bàn h mai tai diēm bi ket. Bàn h mai cung co the bì vō trong nhūng dieu kien nay. Lúc giàt lui xáy ra do su dung sai dung cu va/hoac quy trinh hoac dieu kien ván hàn h khòng chinh xác va co the tranh duoc bang cach thuc hiên cac bien pháp phong ngùa thich hop liét ké bèn duói.
a) Cam chac dung du dien va dinh vi co the cung nu canh tan sao cho co the can duoc luc giat lui. Luon sur dung tan cam phu, neu co, de kiem soat toi da luc giat lui hoac phan luc mo men xoan khi khoi dong. Nguroi van hanh co the kiem soat phan luc mo men xoan hoac luc giat lui neu thuc hi en cac bian phap phong ngua thich hop.
b) Khong bao gio dát tay gan phu tung dang quay. Phu tung co the giat lui vé tay ban.
c) Khong dung trong khu vu c ma dung cu
dièn sé chuyén dong néu xay ra luc giàt lui.
Luc giàt lui sé day dung cu theo hóng ngucoc
vài hóng chuyén dong cua bàn mai tai diem
bi ket.
d) Dac biét chu y khi lam viéc voi cac goc, canh sát, v.v... Tranh lam nay va ket phu tung. Cac goc, canh sat hoac go não co xu huóng lam ket phu tung dang quay va gay mat kiem soat hoac tao luc giàt lui.
e) Khong lap luoi cua xich, dao khac g'o hao luoi cua co rang. Nhung luoi nay thuong xuyen tao ra luc giat lui va gay may kiem soat.
Canh bao an toan dansh rieng cho hoat dong mai va cat dut:
a) Chi sù dung loài bàn duoc khuyen,nghi cho dung cu dien cua ban va tam chan bao vê cu the duoc thiet ké cho banh duoc lva chon. Banh khong duoc thiet ké cho dung cu dien khong cung cap bao vê day du va khong an toan.
b) Bé mát mai cua bānh mai lom giua phai duoc lap rapi sau māt phang miéng op chan. Bānh mai duoc lap rapi khong dung cach nhô len māt phang miéng op chan co the khong duoc bao vê thich dang.
c) Tam chan bao vê phai duoc lap khit vao dung cu dien va dinh vi de dam bao an toan cao nhat, sao cho phan tam chan lo ra ngoai huóng vê nguòi van hanh la nhô nhát. Tam chan giup bao vê nguòi van annihil khoi bi mânh vyn cua banh mai be vāv xiang trung, tranh vô tinh tiép xuc vovi may mai va tia lura co the lam quàn ao ben lura.
d) Chi sù dung bàn h mai ché cac ung dung duoc khuyen nghi. Vi du: khong mai bang canh cua bàn mai CAT. Banh mai CAT duoc su dung cho muc dich mai canh bian, cac luc ben tac dung vao nhung bàn mai nay co the lam cho bàn mai bi vô.
e) Luon su dung mát bich bänh mai con tot, kich thuoc va hinh dang phu hop voi banh mai ma ban da chon. Mát bich bänh mai phu hop se do duoc bänh mai, do do lam giam nguy co lam vā bänh mai. Mát bich dānch cho bänh mai cat co the khac voi mát bich bänh mai nhan.
f) Khong sù dung bàn mai dà monCEE cac dung cu dién lón hon. Banh mai dung cho cac dung cu dién lón hon khong thich hop voi toc do cao hon cua dung cu nhô hon va co the bi vō.
Canh bao an toan dānh riéng cho hoat dong mai cat
Cac hoat dong mai cat chi phu hop voi tam chan bao ve dac biet (khong duoc bao gom)
a) Khong "kep chat" bàn mai kat hoac tac dung luc qua Ión. Khong co tao ra vet cat qua sau. An bàn mai qua manh se tang luc tai va de lam xoan hoac ket bàn mai vao vet cat, cung nhur co the gay ra luc giat lui hoac vo banh mai.
b) Khong dung phia sau hoac thang hang voi banh mai dang quay. Khi banh mai dang quay dich chuyen ra xa ban, luc giat lui tiem an co the day banh mai dang quay va dung cu dien huong thang vao ban.
c) Khi bàn h mai bi ket hoac khi ngung cat vi ly do nao do, hy ngat dien dung cu va giu may dung yen den khi bàn mai ngung hoan toan. Khong co rut bàn mai cat ra khoi vet cat khi bàn mai con dang quay, neu khong se lam phat sinh luc giat lui. Kiem tra va tien hanh khac phuc de loai bo nguyen nh an gay ket bàn mai.
d) Khong bat dai lai hoat dong cat tren phoigia cóng. Hay doi banh mai dat toc do toi da va can than dai lai vao Viet cat. Banh mai co the bi ket, nay len hoac giat lui nei khoi dong lai dung cu dien ngay tren phoigia cóng.
e) Chóng do cac bang dien haoc bat ky vát gia cóng qua co nao de giam thieu nguy co that lái hoc phan xau cua banh xe. Nhung vát gia cóng lón co xu huong lun xuong duovi trong luong cua chung. Cac vát chong do thai duoc dat ben duovi vát gia cóng gan duong cat va gan ria cua vát gia cóng o ca hai phia cua banh xe.
f) Hay su dung canh bao bo sung khi thc hi en mot "ranh cat" len nhung buc tuong hi en co hoac cac khu vuc khong thay duoc khac. Banh xe nhra co the cat duong ong khi hoac nuoc, day dien hoac cac vat co the gay ra phan ung manh me.
An toan dien
Khi su dung may van hanh bang dien, luon luon tuan thu cac quy din an toan ap dung o quocgia ban de giam thieu nguy co chay, dien giat va thuong tich ca nhan. Doc cac huong dan an toan sau day va ca cac huong dan an toan di kem.
Luon luon kiem tra xem dien ap nguon dien co tuong ung voi muc dien ap quy dinh tren bian thong so khong.
- Dat may trèn môt cai bàn vòi tám chan bǎo vê (3) huáng lèn trèn.
Lapl mft bich (9) vao truc cinh (8). - Dāt mam bànxé (10) vào truc chinh (8).
- Nhan giu nut khoa truc chinh (1) và vân chat dai oc lien két (11) vào truc chinh (8) bang cach su dung chia vân dai oc (12).
Tháo
- Dāt may trèn mòt cái bàn vòi tám chan bǎo vē (3) huáng lèn trèn.
- Nhan giu nut khoa truc chinh (1) và ],long dai oc lien két (11) bang cach su dung chia vani dai oc (12).
Tháo mam bànxé (10) tu truc chinh (8). - Nhan giu nut khoa truc chinh (1) và vân chat dai oc lien két (11) bang cach su dung chia vân dai oc (12).
3.VAN HANH
Hãy chac chan rang vát gia cóng duoc do hoac co dinh thich hop va giur day nguon cach xa khu vuç lam viçc.
Bāt vā tāt (Hinh A)
Lau chui vó may thuong xuyén vovi miếng vài mèm, tot nhàt là sau mòi lan su dung. Dam bao cac khe thong gio khong co bui ban. Loài bó bùi ban dai dang bang mot miếng vài bèm tam nuoc bot xà phong. Khong sù dung bàn ky dung mòi nuú xǎng, con, amoniac, vv Hóa chat nhu vay se lam hóng cac thanh phàn tóng hop.
Thay the day nguon
NeuDay ngon bi hong, no phai duoc thay the boi nha san xuat, dai ly dich vu hoac nguo co trinh do de tranh gay nguy hiem.
Kiem tra va thay the choi than
Néu choi than bi mon, may se bat dau chay khong deu.
Choi than
Néu choi than bj mon, chung phai duoc thay the boi bo phan dich vu khach hang cua nhà san xuát hoac nguòi có trinh do tóng tu.
Chi sūr dung dung loai choi than ban dαu.
BAO HANH
Các dieu kien bao hanh co the duoc tim thay tren the bao hanh rieng kem theo.
MOI TRUONG
Cac thiet bi dien, dien tu bi loi va/hoac loai bo phai duoc thu gom tai cac dia diem tai che thich hop.
Chi dānh chocac nuocLien minh Chau A
Khong vut bo dung cu dien cam tay vao chat thai sinh hoat. Theo Huong dan cua chau Au 2012/19/ EC vé chat thai tu cac thiet bi dien va dien tu va thuc lien nuqen loi quoc gia, cac dung cu dien khong con su dung phai duoc thu gom rieng biét va duoc xu ly mot cach than thien voi moi truong.
San pham va huong dan su dung co the duoc thay dai. Thong so ky thai co the they dai ma khong can thong bao them.
Spare parts list
AGM1093P - Angle grinder 750W 100MM
| No. Description Position | |
| 410191 Inner flange 1 | |
| 410192 Outter flange 2 | |
| 410193 Guard 3 | |
| 410194 Spindle complete 4..13 | |
| 410195 Seal ring 9 | |
| 410196 Needle bearing 14 | |
| 410197 Spindle lock complete 17..19 | |
| 410000 Auxiliary handle M8 screw 20 | |
| 410199 Pinion gear 22 | |
| 410200 Bearing 608NSK 24 | |
| 410201 Rotor 27..29 | |
| 410202 Bearing 626NSK + sleeve 30|31 | |
| 410203 Wind ring 33 | |
| 410204 Stator 34 | |
| 410205 Switch 37 | |
| 410206 Carbon brush set (2pcs) 38 | |
| 410207 Carbon brush holder set (2pcs) 39 | |
| 410208 Switch button + bar 41|42 | |
| 410209 Flange key 50 |
AGM1094P - Angle grinder 750W 115MM
| No. Description Position | ||
| 410210 Inner flange (M14) | 1 | |
| 410211 Outter flange (M14) | 2 | |
| 410212 Guard (115mm) | 3 | |
| 410213 Spindle complete | 4..13 | |
| 410195 Seal ring 9 | ||
| 410196 Needle bearing 14 | ||
| 410197 Spindle lock complete | 17..19 | |
| 410000 Auxiliary handle M8 screw 20 | ||
| 410199 Pinion gear 22 | ||
| 410200 Bearing 608NSK | 24 | |
| 410201 Rotor 27..29 | ||
| 410202 Bearing 626NSK + sleeve 30|31 | ||
| 410203 Wind ring 33 | ||
| 410204 Stator | 34 | |
| 410205 Switch | 37 | |
| 410206 Carbon brush set (2pcs) | 38 | |
| 410207 Carbon brush holder set (2pcs) | 39 | |
| 410208 Switch button + bar | 41|42 | |
| 410233 Flange key | 50 |

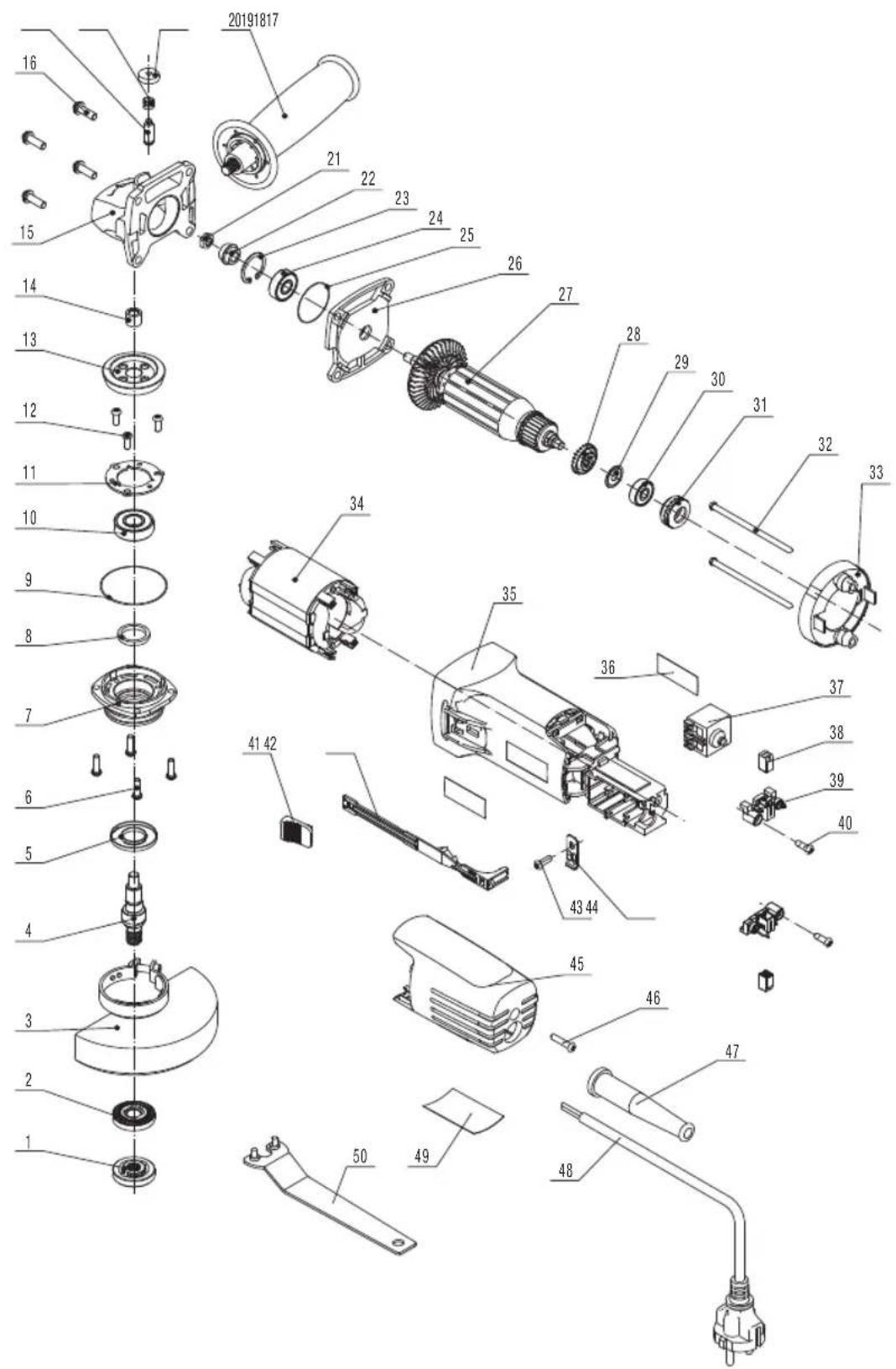

Exploded view AGM1093P / AGM1094P
Spare parts list
AGM1095P - Angle grinder 950W 125MM
| No. Description Position | ||
| 410210 Inner flange (M14) 1 | ||
| 410211 Outter flange (M14) 2 | ||
| 410217 Guard 125mm 3 | ||
| 410218 Spindle complete 5..11 | ||
| 410219 Seal ring 8 | ||
| 410220 Needle bearing 12 | ||
| 410221 Spindle lock complete 15..18 | ||
| 410000 Auxiliary handle M8 screw 19 | ||
| 410223 Pinion gear 21 | ||
| 410224 Bearing 608NSK 23 | ||
| 410225 Rotor 26..28 | ||
| 410226 Bearing 626NSK + sleeve 29|30 | ||
| 410227 Wind ring 31 | ||
| 410228 Stator | 33 | |
| 410229 Switch | 45 | |
| 410230 Carbon brush set (2pcs) | 38 | |
| 410231 Carbon brush holder set (2pcs) | 35..37 | |
| 410232 Switch button + bar | 42|43 | |
| 410233 Flange key | 50 |
