AGM1093P - Drvič Ferm - Bezplatný návod na obsluhu

Typ produktu	Uhlová brúska
Značka	Ferm
Model	AGM1093P
Priemer kotúča	100 mm
Otvor kotúča	16 mm
Závit osi	M10
Príkon	750 W
Sieťové napätie	220-240 V ~
Frekvencia	50 Hz
Menovité otáčky	11 000 min⁻¹
Hmotnosť	1.9 kg
Akustický tlak (LPA)	89 + 3 dB(A)
Hladina akustického výkonu (LWA)	100 + 3 dB(A)
Vibrácie (brúsenie)	11.2 + 1.5 m/s²
Trieda ochrany	II (dvojitá izolácia)
Použitie	Brúsenie a rezanie kameňa, betónu, ocele (na rezanie je potrebný špeciálny ochranný kryt, ktorý nie je súčasťou balenia)
Bočná rukoväť	Áno
Blokovanie osi	Áno
Ochranný kryt	Súčasťou balenia
Údržba a čistenie	Čistite jemnou, mierne vlhkou handričkou; nepoužívajte rozpúšťadlá. Uhlíkové kefy nechajte vymeniť odborníkom.
Záruka	Pozrite si priložený záručný list
Opraviteľnosť	Náhradné diely sú k dispozícii prostredníctvom zákazníckeho servisu

Často kladené otázky - AGM1093P Ferm

Ako vymeniť brúsny kotúč na AGM1093P?

Na výmenu kotúča najskôr odpojte prístroj. Položte stroj na stôl, krytom nahor. Nasaďte prírubu na hriadeľ, vložte kotúč, potom stlačte tlačidlo blokovania osi a dotiahnite upínaciu maticu pomocou priloženého kľúča. Pri demontáži postupujte opačne.

Aký je príkon uhlovej brúsky Ferm AGM1093P?

Uhlová brúska Ferm AGM1093P má príkon 750 W.

Aké kotúče môžem použiť s touto brúskou?

Používajte kotúče s priemerom 100 mm a otvorom 16 mm. Hrúbka by mala byť 6 mm na brúsenie a 3 mm na rezanie. Namontovaný kotúč sa nesmie dotýkať ochranného krytu.

Môžem brúsku použiť na rezanie?

Áno, ale na rezanie musíte použiť špeciálny uzavretý ochranný kryt (nie je súčasťou balenia). Dodržiavajte bezpečnostné pokyny uvedené v návode.

Ako udržiavať brúsku?

Pravidelne čistite telo jemnou, mierne vlhkou handričkou. Uistite sa, že vetracie otvory nie sú upchaté. Na odolné škvrny použite penu z mydla. Nikdy nepoužívajte rozpúšťadlá ako benzín alebo alkohol. Uhlíkové kefy nechajte vymeniť odborníkom.

Aké bezpečnostné opatrenia treba dodržiavať?

Vždy používajte ochranné okuliare, chrániče sluchu a bezpečnostné rukavice. Udržujte divákov v bezpečnej vzdialenosti. Nikdy nepoužívajte bez ochranného krytu. Pred každým použitím skontrolujte stav kotúča. Pred akoukoľvek údržbou odpojte prístroj.

Aká je hladina hluku brúsky?

Akustický tlak je 89 + 3 dB(A) a hladina akustického výkonu je 100 + 3 dB(A). Používajte chrániče sluchu.

Je brúska dodávaná s kotúčom?

Nie, brúsny kotúč nie je súčasťou balenia. Musíte si zakúpiť vhodný kotúč samostatne.

Aká je hmotnosť brúsky?

Hmotnosť uhlovej brúsky Ferm AGM1093P je 1.9 kg.

Čo robiť, ak je napájací kábel poškodený?

Poškodený napájací kábel musí vymeniť výrobca, jeho zákaznícky servis alebo kvalifikovaná osoba, aby sa predišlo nebezpečenstvu.

NÁVOD NA OBSLUHU AGM1093P Ferm

Nevyhazujte tento vyrobek do nevhodného kontejneru.

Montáz ochranného krytu (obr. A a B)

Protoze vodicé v napajecim kabelu náradi nemusi odpovidat barevnému označeni príslušnych svorek v zástrčce, postupujte následovné:

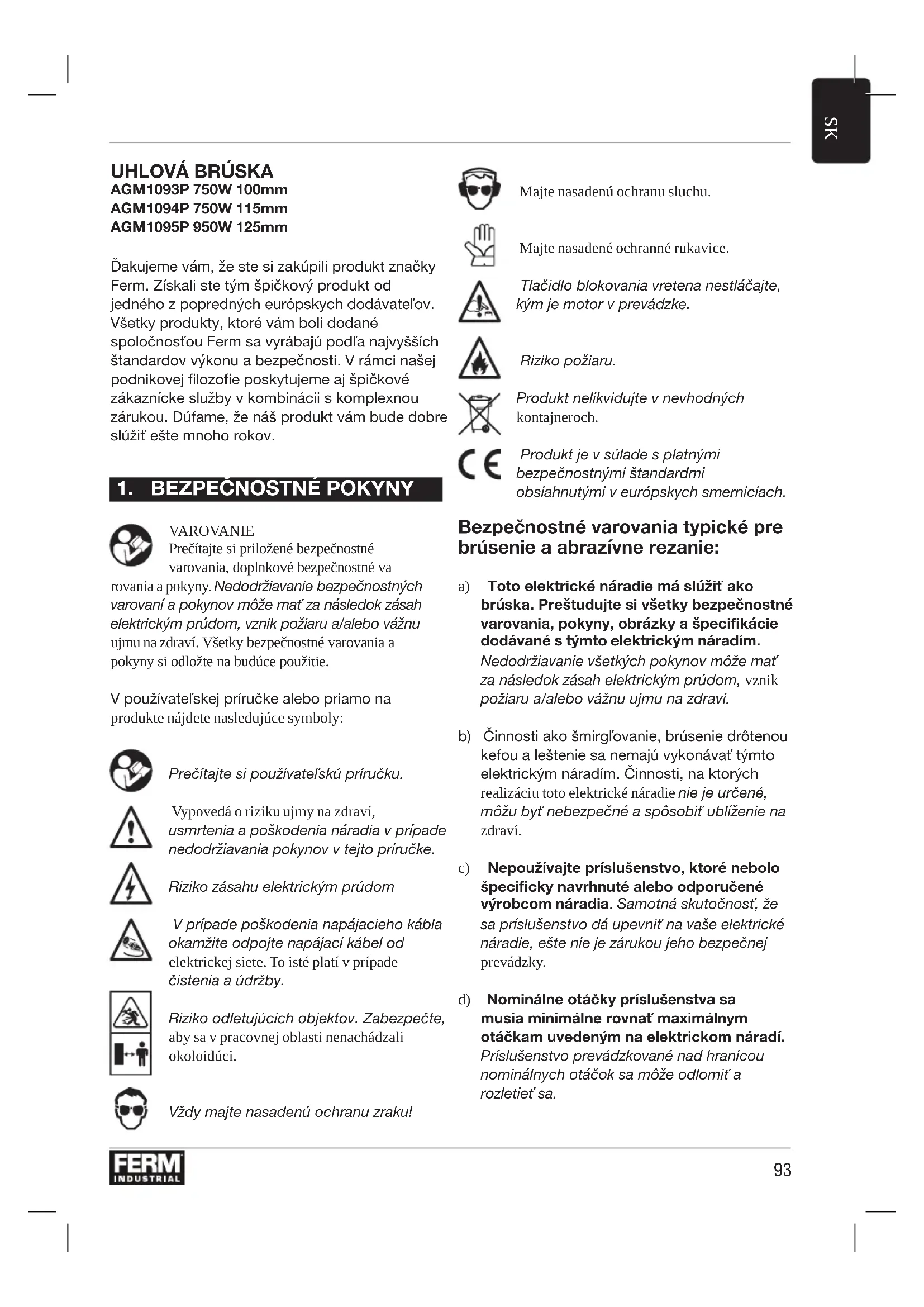

Dakujeme vam, ze ste si zakupili produkt znacky Ferm. Ziskali ste tym spickovy produkt od jegneho z poprednych europskych dodavatelov. Vsetky produkty, ktoré vam boli dodané spoločnostou Ferm sa vyrabaju podla najvyšich standardov vykonu a bezpečnosti. V ramci nasej podnikovej filozofie poskytujeme aj spickové zakaznicke sluzby v kombinacii s komplexnou zárukou. Dufame, ze naš produkt vam bude dobre sluzit este mnoho rokov.

1. BEZPECNOSTNÉ POKNY

VAROVANIE

Precitajte si prilozené bezpečnostné varovania, doplnkové bezpečnostné va rovania aPokyny. Nedodržiavanie bezpečnostnych varovani aPokynov moze mat za následok zásh elektrickym prudom, vznik požiaru a/alebo váznu ujmna na zdraví. Vsetky bezpečnostné varovania aPokyny si odlozte na buduce použitie.

V použivatel'skej príručke alebo priamo na produits najdete nasledujúce symboly:

Precitajte si pouzivateł'sku priručku.

Vypovedá o riziku ujmy na zdravi, usmretenia a poskodenia náradia v pripadenedodržiavaniaPokynov v tejo priručke.

V prípade poskodenia napájacieho kábla okamžite odpoje napájaci kabel od elektrickej siete. To isté platí v prípade Čistenia a Údržby.

Riziko odletujucich objektov. Zabezpeche, aby sa v pracovnej oblasti nenachadzali okoloiduci.

Vždy majte nasadenu ochranu zraku!

Majte nasadenu ochranu slchu.

Majte nasadené ochranné rukavice.

Tlačidlo blokovania vretena nestláčajte, kým je motor v prevadzke.

Riziko požiaru.

Produkt nelikvidujte v nevhodnych kontajneroch.

Produkt je v sulade s platnymi bezpečnostnymi standardmi obsiahnutymi v europskych smerniciach.

Bezpečnostné varovania typické pre brusenie a abrazívne rezanie:

a) Toto elektrické náradie má sluzit ako brúska. Preštudujte si vsetky bezpečnostné varovania,Pokyny,obrázký a špecifikácie dodávané s tymto elektrickým náradim.
Nedodržiavanie vsetkychPokynov moze mat za nasledok zasah elektrickym prudom, vznik poziaru a/alebo vaznu ujmna na zdri.
b) Cinnosti ako smirglovanie, brusenie drtoenou kefou a lestenie sa nemaju vykonavat tymto elektrickym naradim. Cinnosti, na ktorych realizaciu toto elektrické naradie nie je urcené, mozu byt nebezpecné a sposobit' ublizenie na zdravi.
c) Nepouživajte prisluşenstvo, ktoré nebolo speficicky navrhnute alebo odporučné výrobcom náradia. Samotná skutočnost, ze sa prisluşenstvo da upevni na vase elektrické náradie, este nie je zárukou jeho bezpečnej prevázky.
d) Nominálne otáčky prisluěs nestva sa musia minimálne rovnat maximálnym otáčkam uvedeným na elektrickom náradi. Prísluěs nestvo prevadzkované nad hranicou nominálnych otáčok sa moze odlomit a Rozletiet' sa.

e) Vonkajsi priemer a hrubka prislustenstva musi splnat nominalnu kapacitu elektrickeho naraia. Prisluenstvo nespravnej vel'ksi sa nedaradne chrani't krytmi a ovladat.
f) Pri montovani prislušenstva so zavitom musi byt' zarucena zhoda s Rozmerom zavitu na vretene brúsky. V pripe prislušenstva upevnovaného pomocou prirub musi besiedkový otvor prislušenstva zodpovedat' lokacnému priemeru priruby. Prislušenstvo, ktoré nedosahuje zhodu s montáznym hardverom elektrického náradia, bude pracovat' nevyväžene, bude nadmerne vibrovat' a moze spósobit' stratu kontroly.
g) Nepoužívajte poskodené prísluěnsstvo. Pred každým použitím prísluěnsstvo ako abrazivne kolieska skontrolujte z hladiska pritomnosti prasklin a odrenín, podkladovú podložku z hladiska pritomnosti prasklin, trhín alebo nadterného opotrebenia a drótenú kefu z hladiska pritomnosti uvolnéch alebo prasknutych dròtov. Ak elektrické náradie alebo prísluěnsstvo spadne na zem, skontrolujte, cisa neposkodilo alebo namontujte neposkodené prísluěnsstvo. Po kontrrole a namontovani prísluěnsstva sa spolu s okolostojacimi osobami postavte mimo rovinu rotujúceho prísluěnsstva a nechajte elektrické náradie"Justnu minútu pracovat pri maximálnej rychlosti bez zátaže. Poskodené prísluěnsstva sa za normálnych okolnosti v tomto casovom intervale Rozpadne.
h) Používajte prostriedky obnej ochrany. V závislosti od učelu použitia si nasadte tvárový stít, ochrannes okuliare alebo ochrannes rukavice. Podla potreby si nasadte protiprachovú masku, ochranu sluchu, rukavice a pracovné zásteru schopné zastavit drobné abrazivne ulomky odletujúce z obrobku. Ochrana zraku musí byt schopné zastavit odletujúce ulomky vznikajúce pri rožnych operáciách. Protiprachováaska alebo respirárator musia byt schopné odfiltrovat Častice generované vašou prevázkou. Dlhodobé vystavenie hluku vysokej intensity moze spósobit poškodenie sluchu.

i) Zabezpečte, aby sa v pracovnej oblasti nenachádzali okoloidúci. Každá osoba vstupujúca do pracovnej oblasti musí mat nasadené prostriedky osobnej ochrany. Fragmenty z obrobku alebo odlomené prislušenstvo moze odletiet a spôsobit zranenie aj mimo bezprostrednej oblasti prevádžky.
j) Pri ukonoch, kedy rezné prislušenstvo moze prist do kontaktu so skrytou kabelážou alebo vlastným napajacim káblom, elektrické náradie drzte len za izolované ochopné povrchy. Rezné prislušenstvo v kontakte s káblom pod napatim moze sposobit, ze odhalnékovové Časti elektrického náradia budú tactiéz pod napatim, v dosledku coho by mohlo dojst'k zásahu obsluhy elektrickým prudom.
k) Kabel umiestnite do bezpečnej vzdialenosti od rotujúceho prislušenstva. Ak stratite kontrolu, moze dojst' k prerezaniu alebo zachyteniu kábla, pričom moze dojst' k vtiahnutiu vasej ruky do rotujúceho prislušenstva.
I) Elektrické náradie nikdy nepolozte, kym sa prislušenstvo uplne nezastav. Rotujuce prislušenstvo by sa mohlo zachytit' o podklad a náradie sa vam moze vymknut' spod kontroly.
m) Elektrické náradie neprevádkujte, ked'ho prenášate popri tele. Neumyselný kontakt s rotujucim prislušenstvom moze zachytit'vas odev a vtiahnut prislušenstvo do vasho tela.
n) Vzduchové prieduchy elektrického náradia pravidelne Čistite. Ventilator motora bude nasávat'prach do vnútra zapuzdrenia, pričom nadmerné usadenie prachu kovóhé pôvodumöze vyvolat'riziko zásahu elektrickým prudom.
o) Elektrické náradie neprevádkujte v blízkosti hor'avin. Iskry by mohli spósobit' vznietenie t'chto látok.
p) Nepoužívajte prisluěnsstvo, ktoré si vyžaduje tekute chladíva. Použitie vody alebo inych tekutych chladív moze spósobit zásh elektrickým prúdom.

Spatny raz a sprievodné varovania

Spatny raz je prudká reakcia na zaseknutie alebo
zablokovanie rotačného disku, podkladovej
podložky, kefy alebo iného prislušenstva.

Zaseknutie alebo zachytenie spösobí prudké
zastavenie rotačného prislušenstva, ktoré následne
vyvolá prudké vymrstenie elektrického náradia v
smere opacnom k smeru otáčania prislušenstva v
bode ukotvenia.

Ak sa napriklad abrazivny disk zachyti alebo
zasekne v obrobku, okraj disku, ktory vtupujedo
materialu moze zahrabnut do povrchu materialu
v dosledku coho disk vylezie von alebo prudko
vyskoci von. Disk moze vyskocit bud'v smere k
obsluhe, alebo od obssluy v zavislosti od smeru
pohybu disku v okamihu zachytenia. Abrazivne
disky sa za tychto okolnosti tiez mozu zlomit'. Spatnyny
raz je vysledkom nenaleziteho pouzitia elektrickeho
naradia alebo nespravneho postupu ci podmienky
obssluya je mozné mu predist dodrziavanim nijsie
ucedenych preventivnych opatreni.

a) Elektrické náradie držte pevne a telo a rameno držte v takej polohe, aby ste dokázali odolat spätnému razu. Vždy používajte pomocné rukovát (ak je vo vybave) v záujme maximálnej kontroly nad spätným rázom alebo reakciou na točivý moment vo faze rozbehu. Ak sa uplatnia náležitépreventíve opatrenia, obsluha dokáze kontrolová'reakcie na točivý moment a spätný ráz.
b) Nikdy neumiestnujte ruku do blizkosti rotujuceho prisluosenstva. Moze dojst' k spatnemu razu prisluosenstva cz va'sru ruku.
c) Ziadnu Častela neumiesthujte do oblasti, kam sa predpokladapohyb elektrického náradia v priade spatného razu. Spatný raz yvmrstí náradie v smere opacnom k smeru pohybu disku v bode zachytenia.
d) Pri práci v rohoch, na ostrych hranách atd. bud'te vel'mi opatrný. Predchádzajte nadskakovaniu a zachytávaniu prislušenstva. Rohy, ostre okrajé alebo nadskakovanie majú tendenciu zachytit rotujúce prislušenstvo a spősobit stratu kontroly alebo spätny raz.
e) Nenasadzujte Čepel ret'azovej pily na rezanie do dreva ani ozubenu Čepel pily. Tieto Čepele sposobujú Často spatny ráz a stratu kontroly.

Bezpečnostné varovania špecifiké pre brusenie a abrazívine rezanie:

a) Používajte len typy diskov, ktoré su odporúčané pre vase elektrické náradie a špecifický kryt určeny pre prislušné disk. Disky, pre ktoré elektrické náradie nebolo určeni, nie je možné riadne chránit krytom, a pretoNie su bezpečné.
b) Brusny povrch centralne stlačenych diskov sa musi osádzat po rovinu okraja krytu. Nesprávné nasadený disk, ktorý vystupuje cez rovinu okraja krytu nie je možné riadne chránit.
c) Chranič musi byt' bezpečne upevnený k elektrickému náradiu a umiestněv v záujme dosiahnutia maximálnej bezpečnosti, aby v smere k operatórovi bola odhalená co najmenssia Čast disku. Kryt pomáha obsluhu chránit pred odletujúcimi ulomkami disku, neumyselným kontaktom s diskom aiskrami, ktoré by mohli vyvolat vznietenie odevu.
d) Disky sa musia používat len na odporúcané učely. Priklad: Nebrúste pomocou bočnej strany disku na rezanie. Abrazívine rezné disky su určeni na periférne brusenie; v pripeade, ak sa na ne vyvinie tlak z bočnej strany, možu sa Roztriestit.
e) Vždy používajte nepoškodené diskové príruby správného Rozmeru a tvaru vzhl'adom na zvolený disk. Správné diskové príruby správné upevnia disk, cím znižuju pravdepodobnost zlomenia disku. Príruby pre rezné disky sa možu odlišovat od prírub kolesa na brusenie.
f) Nepouživajte opotrebované disky z váčsich elektrických náradi. Disk určeny pre váčsie elektrické náradie nie je vchodné pre vyssiu rychlost menšieho náradia a moze sa rozpadnút.

Doplnkové bezpečnostné varovania špecifiké pre abrazivne rezanie:

a) Predchádzajte zasekávaniu rezného disku ani načn neposobte nadmerne velkou silou. Nepokúšajte sa rezat do nadmernej híbky. Nadmerné zataženie kolesa zvyšuje zataženie a náchylnost na pretočenie alebo uviaznutie disku v reznej stbrine, v dősledku coho moze dojst k spātnému rázu alebo zlomeniu disku.
b) Ziadne Časti tela neumiestnujte do roviny ani za rovinu rotujuceho disku. Ked' sa disk v okamihu prevadzky pohybuje smerom od vasho tela, potenciñny rasz moze yvmrstit roacný disk a elektrické náradie priamo naVAS.
c) Ked'sa disk zachytáva alebo zakejkol'vek priciny dochodzak preruseniu rezu, elektrické náradie vypnite a drzte ho nehybne, kym sa disk celkom nezastavi. Nikdy sa nepokušajte odstražovat'rezný disk, kym je ešte v pohybe, pretoze by mohlo dojst'k spätnému razu.Vykonajte kontrlu a vykonajte napravné cinnosti v snahe o elimináciu priciny zachytávania disk.
d) Cinnost'rezania nespustajte s diskom umiestnenym na obrobku. Disk nechajte dosiahnut plne otacky a az nasledne naradie opatrne zavedte do reznej strbiny. Ak sa elektrické naradie restartuju na obrobku, disk sa moze zachytit, vystupit von alebo moze dojst'k spatnemu razu.
e) Panely alebo nadrozmerne obrobky podoprite, aby sa minimalizovalo riziko uviaznutia a spätného razu. Vel'ke obrobky majú tendenciu klesat'ucinkom vlastnej hmotnosti. Podpery je potrebné umiestnil' pod obrobok v blizkosti linie rezu a v blizkosti okraja obrobku po oboch stranach disku.
f) Pri realizáci „vačkového rezu“ do už stojacich stien alebo inych „slepych“ oblastí bud'te mimoriadne opatrný.

Vystupujuci disk moze prerezat plynové a vodovodné potrubia, elektrické vedenia a objekty, ktoré by mohl sposobit spätny ráz.

Pri používani elektrickych zariadení vždy
dodržiavajte bezpečnostné nariadenia platné vo
vašej krajine, aby sa minimizovalo riziko požiaru,
záshu elektrickým prudom a ujmy na zdraví.
Precitajte si nasledujúce bezpečnostnéPokyny a
tiež prilozěné bezpečnostnéPokyny.

Vždy kontrolujte, Či napatie zdroja elektrickej energia zodpovedá napatiu na udajovom štiku zariadenia.

Vasa uhlova bruska je urcená na zbrusovanie murárskych a oceiovych materialov bez použitia vody. V pripe rezania sa musi použivat špecialny ochranný kryt (nie je sučastou dodávky).

Hladina vibračných emisi uvádzaná v tejto používatěskej príručke bola namerana podla štandardizovaného testu definovaného v štandarde EN 60745; moze sa použit na porovnanie jegného náradia s druhým a ako predbezné hodnotenie vibrácii pri použivaní náradia na uvádzané účely

použivanie náradia na rozne učely alebos roznym ci nevhodne udržiavanym prislušenstvom moze vyrazne zvyšit hladinu expoźćie
- odobbia, ked' je náradie vypnuté alebo sa prevádzkuje na volnobeh, možu vyrazne znižit hladinu expostriction

Pred učinkami vibráci sa chrănte udrzbounáradia a prislušenstva, udržiavanim ruk v teple avhodnou organizaciou pracovnych postupov.

Popis

Císlu uvedené v texte sa odvolávajú na diagramy na stranách 2-5

Obr. A

1. Tlačidlo blokovania vretena
2. Spinač Zap./Vyp.
3. Ochranny kryt

Obr. B

Nasadenie ochranného krytu (obr. A a B)

Zariadenie postavte na stöl s vretenom (8) smerom nahor.
Ochranny kryt (3) umiestnite na hlavicu, pričom sa uistite, aby okraje ochrannesho krytu zapadli do zárezov na hlavici zariadenia.

• Otáčajte ochranny kryt proti smeru hodinovych ručićiek.

Montáž a demontáž kotúča (obr. B)

V pripade tohto zariadenia vždy použivajte vchodný disk kotúča s priemerom 0100mm / 0115mm / 0125mm a vrtanim od 16 / 22 / 22 mm, pričom hrubka disku kotúča ma byt 6 mm v pripade diskov kotúča na brusenie a 3 mm v pripade diskov kotúča na rezanie; osádzany disk kotúča sa nesmie dotýkat bezpečnostného krytu.

Montáz

Zariadenie postavte na stol s ochrannym krytom (3) smerom nahor.
- Prirubu (9) nasad'te na vreteno (8).
- Disk kotuca (10) umiestnite na vreteno (8).
Tlačidlo blokovania vretena (1) držte stlacné a pevnze zatiahnite svorkovúmaticu (11) na vretene (8) pomocou kluča (12).

Demontáz

Zariadenie postavte na stol s ochrannym krytom (3) smerom nahor.
Tlačidlo blokovania vretena (1) držte stlacné a uvolnite svorkovú maticu (11) pomocou klúča (12).
- Disk kotuca (10) odstrante z vretena (8).
Tlacidlo blokovania vretena (1) drzte stlaçené a pavne zatiahnite svorkovúmaticu (11) pomocou kluča (12).

3.PREVÁDZKA

Uistite sa, ze obrobok je riadne podopreny alebo upevneny a napajaci kabel vedte bezpečne mimo pracovnú oblast.

Zapnutie a vypnutie (obr. A)

• Ak chcete zariadenie zapnút, smerom k sebe a potom stlačte lopatkový spinač Zap./Vyp. (2).

• Ak chcete zariadenie vypnut, uvolnite lopatkovy spinač Zap./Vyp. (2). Pri zapinani a vypinani zariadenie drzte mimo obrobku, pretoze diskovy kotuc by mohol poškodit obrobok.

• Obrobok pavne uchyttde do zveraka alebo inym sposobom ho znehybnite.
  Kotuce pravidene kontrlujte. Opotrebované diskové kotuce maju negativny efekt na učinnost zariadenia. V správnomČase stary disk nahradte novým.
  Pred odpojenim zastrcky od elektrickej zasuvky vzdy v pvom rade vypnite zariadenie po pouziti.

Zahladzovanie ostrin (obr. C)

Pri zahladzovani ostrin sa najlepsie vysledky dosiahnu pri sklone 30^ a\~ 40^ .Zariadenie pohybujte dozadu a dopredu, priom vyvijaje mierny tlak. Zabranine tym odfarbeniu alebo nadmernemu zahriatiu obrobku a predidete formovani drazok.

Zachovávajte pevný kontakt s obrobkom, aby ste zabrani vibrráciám, a pri rezani nenakláñajte ani nevyvjajte tlak. Pri práci zachovávajte stredne vysoký tlak vchodný vzhladom na material, na ktorom pracujete. Nespomal'ujte kotúčove disky vyvjaním postranného protitlaku. Doležity je smer, v ktorom chcete rezat. Zariadenie musí vždy pracovat proti smeru rezu; takze zariadením nikdy nepohybjute opačným smerom! Hrozi riziko zachytenia v reznej štrbine, vzniku spātného rázu a straty kontrlу.

Tipy na optimálnu obsluhu

• Obrobok uchyte do zveráka. Použite zverák pre drobné obrobyk.
  Zariadenie drzte oboma rukami.
  Zapnitezariadenie.
• Pockajte, kym zariadenie dosiahne plné otáčky.
  Kotucov disk polozte na obrobok.
  Zariadenim pomaly pohybjte pozdiz obrobku, priom kotucovy disk pavne tlachte voci obrobku.
• Na zariadenie nevyvjajte nadmerny tlak.
  Nechajte zariadenie, aby zariadenie urobilo pracu za vás.
  Vypnite zariadenie a počkajte, kým sa úplné nezastavi. Ā potom ho položte.

4. UDRZBA

Výmena elektrickej zástrčky (len VB)

Ak sa lisovaná 3-kolíková zástrčka upevnéná
k Jednotke poskódá a vyžaduje sa jej výmena,
je dóležité, aby bola riadne zlikvidovaná a
nahradená schvalenou zástrčkou 1363/13A
vybavenou poistkou a bol dodrzáný nasledujúci
postup zapojenia. Vodiče na napajacom kábli su
farebne odlisené podla nasledujúceho kódu:

modrynula
hnedy zila

Modrý vodič sa musi pripojit k terminálu, ktorý je označený písmenom N alebo je Čiernej farby.
Hnedy vodic sa musi pripojit k terminalu, ktory je oznaceny pismenom L alebo je cervenej farby.

Ak dojde k poskodeniu napajacieho kabla, vymenit ho moze len vyrobca, jeho servisny agent alebo podobne kvalifikovana osoba, aby nedoslo k ubiženiu na zdravi.

Kontrola a vymena karbonovych kief (obr. A a G)

Použivajte len pôvodný originalny typ karbónovych kief.

• Odstrante kryty karbonovych kief (4) povolenim skrutky a otvorte kryt jeho zdvihnutim zo zariadenia.
  Uvolnite pruzinu (14) z karbonovej kefy a uchyttpe pruzinu (14) skrutkovačom. Odstrante karbonovú kefu (15) z držiaka (medeny drot (16) ponechajte pripevný k zariadeniu).
• Za sucasného držania pruziny (14) umiestnte novú karbónov kefu do vnútra držiaka.
• Uvolnite pruzinu (14) spat na miesto, pričom sa uistite, ze drží kefu (podla znázornenia na obr. G).
• Povolte skrutku (13), ktorá uvolni medný drôt (16) starej kefy. Skrutku (13) znova zatiahnite tak, aby došlo k zachyteniu medeného drótu (16) novej karbónovej kefy.
• Kryt (4) dajte spa' na miesto, pričom sa uiistite, ze nedoslo k zachyteniu kabeláze a zatiahnite skrutku.
• Uistite sa, ze vždy vymieñate obe karbónové kefy súcasne.
• Po namontovani novych karbónovych kief nechajte zariadenie pracovat' 15 minút na vol'nobeh.

ZARUKA

Záručné podmienky najdete v samostatne prilozenom záručnom liste.

ZIVOTNÉ PROSTREDIE

Chybné alebo vyradené elektrické Či elektronické zariadenia musia byt' zberané v prislušných recyklačnych zberniach.

Len pre krajiny ES

Elektrické náradie nelikvidujte ako sučast komunálneho odpadu. Podla Europskej smernice 2012/19/EU o vyradenych elektrickych a elektronickych zariadieniach a jej implementationádo narodného prava sa elektrické náradie, ktoré je viac nepoužitelné, musi zberat'ako separovany odpad a likvidovat ekologickým spô sobom.

Produkt a používatel'ská príručka podliehaju zmenám. Špecifikácie sa možu zmenit bez predcházazjúceho upozornenia.

SZLIFIERKA KATOWA

AGM1093P 750W 100mm

AGM1094P 750W 115mm

AGM1095P 950W 125mm
