Produkttype	Vinkelsliper
Merke	Ferm
Modell	AGM1093P
Skivediameter	100 mm
Skiveboring	16 mm
Akselgjenging	M10
Opptatt effekt	750 W
Nettspenning	220-240 V ~
Frekvens	50 Hz
Nominell hastighet	11 000 min⁻¹
Vekt	1.9 kg
Lydtrykk (LPA)	89 + 3 dB(A)
Lydeffekt (LWA)	100 + 3 dB(A)
Vibrasjon (sliping)	11.2 + 1.5 m/s²
Beskyttelsesklasse	II (dobbelt isolert)
Tiltenkt bruk	Sliping og kapping av stein, betong, stål (kapping krever spesielt beskyttelsesdeksel, ikke inkludert)
Sidehåndtak	Ja
Aksellås	Ja
Beskyttelsesdeksel	Inkludert
Vedlikehold og rengjøring	Rengjør med en myk, lett fuktig klut; ikke bruk løsemidler. Bør kullbørster skiftes av en fagperson.
Garanti	Se medfølgende garantisertifikat
Reparerbarhet	Reservedeler tilgjengelig via kundeservice

Ofte stilte spørsmål - AGM1093P Ferm

Hvordan bytter jeg skiven på vinkelsliperen AGM1093P?

For å bytte skiven, koble først apparatet fra strømmen. Plasser maskinen på et bord med dekselet vendt opp. Monter flensen på akselen, plasser skiven, hold deretter aksellåsknappen inne og stram festemutteren med den medfølgende nøkkelen. For demontering, gjør motsatt.

Hva er effekten til vinkelsliperen Ferm AGM1093P?

Vinkelsliperen Ferm AGM1093P har en opptatt effekt på 750 W.

Hvilke skiver kan jeg bruke med denne vinkelsliperen?

Bruk skiver med diameter 100 mm og boring 16 mm. Tykkelsen bør være 6 mm for sliping og 3 mm for kapping. Den monterte skiven må ikke berøre beskyttelsesdekselet.

Kan jeg bruke vinkelsliperen til kapping?

Ja, men du må bruke et spesielt lukket beskyttelsesdeksel (ikke inkludert) for kapping. Følg sikkerhetsinstruksjonene i håndboken.

Hvordan vedlikeholder jeg vinkelsliperen?

Rengjør jevnlig kroppen med en myk, lett fuktig klut. Sørg for at ventilasjonsåpningene ikke er tilstoppet. For gjenstridige flekker, bruk såpeskum. Bruk aldri løsemidler som bensin eller alkohol. Kullbørster må skiftes av en fagperson.

Hvilke sikkerhetstiltak bør jeg ta?

Bruk alltid vernebriller, hørselsvern og sikkerhetshansker. Hold tilskuere på avstand. Bruk aldri uten beskyttelsesdekselet. Kontroller skivens tilstand før hver bruk. Koble apparatet fra strømmen før vedlikehold.

Hva er støynivået til vinkelsliperen?

Lydtrykket er 89 + 3 dB(A) og lydeffekten er 100 + 3 dB(A). Bruk hørselvern.

Følger det med en skive til vinkelsliperen?

Nei, slipeskiven er ikke inkludert. Du må kjøpe en passende skive separat.

Hva er vekten på vinkelsliperen?

Vekten på vinkelsliperen Ferm AGM1093P er 1.9 kg.

Hva gjør jeg hvis strømledningen er skadet?

En skadet strømledning må skiftes av produsenten, dens kundeservice eller en kvalifisert person for å unngå fare.

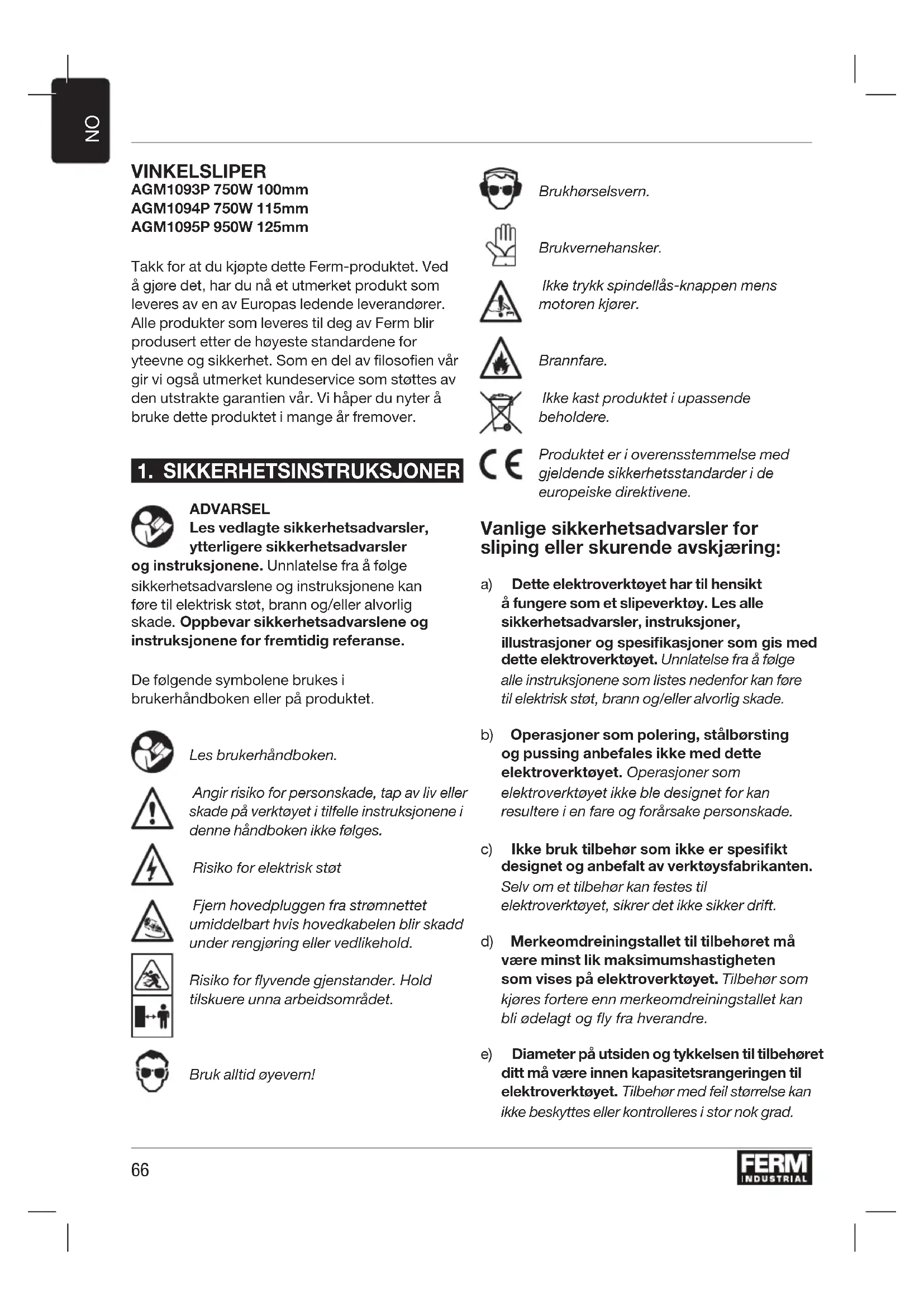

BRUKSANVISNING AGM1093P Ferm

Takk for at du kjøpte dette Ferm-productet. Ved Å gjore det, har du nå et utmerket produit som leveres av en av Europas ledende leverandörer. Alleprodukter som leveres til deg av Ferm blir produsert etter de høyeste standardene for yteevne og sikkerhet. Som en del av filosofien vär gir vi ögså utmerket kundeservice som støttes av den utstrakte garantien vår. Vi happer du nyter Å bruke dette produit i mange År fremover.

1. SIKKERHETSINSTRUKSJONER

ADVARSEL

Les vedlagte sikkerhetsadvorsler, ytterligere sikkerhetsadvorsler

og instruksjonene. Unnlatelse fra Å folge sikkerhetsadvarslene og instruksjonene kan.fore til elektrisk stot,brann og/eller alvorlig skade.Oppbevar sikkerhetsadvarslene og instruksjonene for fremtidig referanse.

De følgende symbolene brukes i brukerhandboken eller på produit.

Les brukerhandboken.

Angir risiko for personskade, tap av liv ellerskade pa verktayet i tilfelle instruksjonene i donne handboken ikke folges.

Risiko for elektrisk stot

Fjern hovedpluggen fra strømnettet umiddelbart his vvedkabelen blir skadd under rengjoring ell er vedlikehold.

Risiko for flyvende gjenstander. Hold tilskuere unna arbeidsområdet.

Bruk alltid oyevern!

Brukhorselsvern.

Brukvernehansker.

Ikke trykk spindellas-knappen mens motoren kjoer.

Brannfare.

Ilke kastproduktet i upassende beholdere.

Produktet er i overensstemmelse med gjeldende sikkerhetsstandar er i de europeiske direktivene.

Vanlige sikkerhetsadvorsler for sliping eller skurende avskjaering:

c) Ikke bruk tilbehør som ikke er spesifikt designet og anbefalt av verktøysfabrikanten.

a) Dette elektroverktøyet har til hensikt à fungere som et slipeverktøy. Les alle sikkerhetsadvarsler, instruksjoner, illustrasjoner og spesifikasjoner som gis med dette elektroverktøyet. Unnlatelse fra Å folge alle instruksjonene som listedenfor kan fore til elektrisk støt, brann og/eller alvorlig skade.
b) Operasjoner som polering, stalbørsting og pussing anbefales ikke med dette elektroverktøyet. Operasjoner som elektroverktøyet ikke ble designet for kan resultere i en fare og forårsake personskade.

Selv om et tilbehør kan festes til elektronverktøyet, sikrer det ikke sikker drift.

d) Merkeomdreiningstallet til tilbehoret ma vare minst lik maksimumshastigheten som vises pa elektroverktoyet. Tilbehør som kjores fortere enn merkeomdreiningstallet kan bli odelagt og fly fra hverandre.
e) Diameter på utsiden og tykkelsen til tilbehoret ditt på vår innen kapasitetsrangeringen til elektroverktøyet. Tilbehör med feil størelse kan ikke beskyttes eller kontrolleres i stor nok grad.

f) Gjenget montering av tilbehør må matche sliperens spindelgjenging. For tilbehør som monteres med ribber, må aktelhullet til tilbehøret passer styrediameteren til ribben. Tilbehør som ikke matcher monteringsmaskivaren til elektroverktøyet vil kjores med dårlig balanse, vibrere mye og kan forårsake tap av kontroll.
g) Ikke bruk et skadet tilbehør. Før haver bruk ma du inspisere tilbehøret, sann som slipskiver for avskalling og sprekker, slipedisker for sprekker, rifter aller overdreven slitasje, stalborgrster for lose aller sprukne metalltrader. Hvis elektroverktøyet aller tilbehør mistes, inspiser for skade aller installer et uskadet tilbehør. Etter inspisering og installering av et tilbehør, plasser deg selv og tilskuere unna planet til det roterende tilbehøret og kjør elektroverktøyet på maksimal hastighet uten belastning i ett minutt. Skadet tilbehør vil vanligvis gä i stykker i lopet av dette provetiden.
h) Bruk personlig verneutstyr. Avhengig av bruken,Bruk ansiktsverm ellersikkerhetsbriller.Bruk stovmaske, horselsvern, Hansker og verkstedsforklesom er i stand til a stoppe sma fragmenter av slipemiddel eller arbeidsstykker narderter passende.Oyevernet ma vare i stand til a stoppe flygende biter som genereres av forskjellige operasjoner.Stovmasken eller roykmasken ma vare i stand til a filtrere partikler som genereres av operasjonen. Langvarig ekspondering for hoyt stoy kan forarsake horselstap.
i) Hold tilskuere pa sikker avstand fra arbeidsomraret. Alle som gär inn i arbeidsomraret mbruke personlig verneutstyr. Fragmenter av arbeidsstykker ellertil et odelagtilbehor kan fly vekk og forarsake skade utenfor umiddelbar nærhet av driften.
j) Hold elektroverktøyet kun erter isolerte gripeflater ved utføring av en operasjon hvor skjaeretilbehoret kan komme i kontakt med skjult kabling eller egen ledning.

Skjærtilbehør somkommen i kontakt med en strømledende ledning kan gjore ubeskyttede deler av elektroverktøyet strømforende og kang operatoren et elektrisk stot.

k) Plasser ledningen klar av roterende tilbehør. Hvis du mister kontroll, kan ledningen bli kuttet ell er trukket og handen eller armen din kan trekkes inn i det roterende tilbehoret.
I) Legg aldri elektroverktøyet ned for tilbehoret har stoppet helt. Det roterende tilbehoret kan gripe tak i overflaten og trekke elektroverktøyet ut av kontroll.
m) Ikke slå pa elektroverktøyet mens du bærer det på sider din. Uforutsett kontakt med det roterende tilbehoret kan trekke klæne dine og trekke tilbehoret inn mot kroppen din.
n) Rengjør elektroverktøyets luftehull regelmessig. Motorens viffe vil trekke støvet inn i motorkassen og overdreven samling av knust metall kan.fore til elektrofarer.
o) Ikke operer elektroverktøyet i nærhen av brennbare materialer. Gnister kan tenne disse materialene.
p) Ikke bruk tilbehør som krever flytende kjolemiddel. Bruk av vann eller annet flytende kjolemiddel kan resultere i elektrisk støt.

Tilbakeslag og beslektede advarsler

Tilbakeslag er en plutselig reaksjon på presset aller trukket roterende hjul, slipsedisk, børste aller annet tilbehør. Pressing aller trekking forårsaker hurtig stopp av det roterende tilbehoret som igjen forårsakker at det ukontrollerte elektronverktøyet tvinges i motsatt retning av tilbehores rotasjon ved bindepunktet.

Hvis, for eksempel, en slipseskive trekkes aller presses av arbeidsstykket, kan kanten av skiven som gär inn i trykkpunktet støte inn i overflaten til materialet og forårsake at skiven stiger ut eller slar ut. Skiven kan enten hoppe mot uller vekk fra operatoren, avhengig av skivens bevegelse og trykkpunktet. Slipskiver kan ogsa gä i stykker under disse forholdene. Tilbakeslag er resultat av misbruk og/eller feilaktige driftsprosedyrer for elektroverktøyet og kan unngas ved Å bruke riktige forholdsregler som gitt nedenfor.

a) Oppretthold et fast grep pa elektroverktoyet og plasser kroppen og armen din sann at du kan motsta tilbakeslagskrefter. Bruk alltid hjelpehandtaket, hvis det gis, for maksimal kontroll over tilbakeslag eller momentreaksjon under oppstart. Hvis riktige forholdsrregler brukes, kan operatoren kontrollere momentreaksjoner og tilbakeslagskrefter.
b) Plasser aldri handen din i nærhen av det roterende tilbehoret. Tilbehoret kan sla tilbake over handen din.
c) Ikke plasser kroppen din i området hvor elektroverktøyet vil bevege seg hvis tilbakeslag oppstar. Tilbakeslag vil drive verktøyet i motsatt retning av skivens bevegelse ved bindepunktet.
d) Vær spesielt oppmerksom när du jobber på vinkler, skarpe kanter osv. Unngå stoting og huking av tilbehøret. Vinkler, skarpe kanter og stoting har en tendens til a huke det roterende tilbehøret og forårsake tap av kontroll eller tilbakeslag.
e) Ikke fest et treskjaeringsblad med sagkjede.
eller tagget sagblad. Slike blad skaper
huppige tilbakeslag og tap av kontroll.

Spesifikke sikkerhetsadvarsler for sliping og skurende avskjaering:

a) Bruk kun skivetyper som anbefales for elektroverktøyet og den spesifikke beskyttelsen som er designet for valgt skive. Skiver som elektroverktøyet ikke ble designet for kan ikke beskytttes skikkelig og er ikke sikre.
b) Slopeoverflaten til skriver som trykkes ned på midten mA monteres under planet til beskyttelsesranden. En skrive som ikke er skikkelig montert som stikker fram gjennom planet til beskyttelsesranden kan ikke beskytttes godt nok.
c) Beskyttelsen må bli godt festet til elektroverktøyet og plasseres for maksimal beskyttelse sann at minst mulig av skiven

blottes mot operatoren. Beskyttelsen hjelper til a beskytte operatoren fra brytte skivefragmenter,utilsiktet kontakt med skiven og gnister som kan antenna klær.

d) Skiver mä kun brukes for anbefalte bruksomräder. For eksempel:/DDke slip med widen av en avskjaeringsskive.Slipende avskjaeringsskiver er tiltenkt ytre sliping, sidekrefter som pafores disse skivene kan fore til at de splintres.
e) Bruk alltid uskadde skiveribber som er riktig størrelse og form for skiven du velger. Riktige skiveribber stotter skiven og reduserer dermed muligheten for skiveskade. Ribber for skjærskiver kan vare forskjellige fra ribber for slipseskiver.
f) Ikke bruk nedslitte skiver fra storre elektroverktoy. Skive som er beregnet for storre elektroverktoy er ikke passende for den høyere hastigheten til et mindre verktoy og kan briste.

Ytterligere sikkerhetsadvarsler for og skurende avskjaering:

a) Ikke "press" avskjaeringsskiven aller pafor overdrevet trykk. Ikke prov a foreta for dype kutt. Overspenning av skiven oker belastningen og folsomheten ovenfor vridning ellr binding av skiven i kuttet og muligheten for tilbakeslag ellr skivebrudd.
b) Ikke plasser kroppen på linje med og bak den roterende skiven. När skiven, i driftspunktet, beveger seg vekk fra kroppen din, kan det mulige tilbakeslaget drive den roterende skiven og elektroverktøyet direkte mot deg.
c) När skiven bindes eller när du avbryter et kutt uansett grunn, slå av elektroverktøyet og hold elektroverktøyet stille til skiven stopper helt. Prov aldri Å fjerne skjærskiven fra kuttet mens skiven er i bevegelse, tilbakeslag kan oppsta. Undersok og foreta korrigeringstiltak for Å fjerne Årsaken til skivebinding.

d) Ikke start skjareoperasjonen igjen innate i arbeidsstykket. La skiven na full hastighet og gå sakte inn i kuttet igjen. Skiven kan binges, bevege seg opp erler fä tilbakeslag hvis elektroverktøyet startes igjen innate i arbeidsstykket.
e) Stott paneler eller eventuelle arbeidsstykker som er for store for a minimere risikoen for at skiven klemmes ellr far tilbakeslag. Store arbeidsstykker hare en tendens til a sige ned under sin egen vekt. Stotter ma plasseres under arbeidsstykker i nærhen av kuttlinjen og i nærhen av kanten av arbeidsstykker pa begge sider av skiven.
f) Vær ekstra forsiktig när du utfører et "lommekutt"inn i eksisterende vegger erler andre blindomrader.Den utstikkende skiven kan kutte gass-ller vannr,erelektriske kabler ell ergjenstander som kan forarsake tilbakeslag.

Elektrisk sikkerhet

Overhold alltid sikkerhetsforskriftene som gjelder i landet ditt när du bruker elektriske maskiner for Å redusere risikoen for brann, elektrisk stot og personskade. Les de følgende sikkerhetsinstruktene og de vedlagte sikkerhetsinstruktene.

Sjekk alltid at spenningen til stromtilforselen er lik spenningen pa etiketten pa merkeplaten.

Klasse II maskin - Dobbel isolering - Du trenger ici et jordet stopsel.

Hvis bruk av et elektroverktoy pa et faktig sted\ ikke kan unngas, bruk en strømtilforsel som\ beskyttes med jordfeilbryter (RCD). Bruk av en\ RCD reduserer risikoen for elektrisk stot.

2. MASKININFORMASJON

Tiltenktbruk

Vinkelsliperen har blitt designet for Å slope mur- og stalmaterialer uten bruk av vann. For kutting mä en spesiell beskyttelse brukes (ikke inkludert)

Tekniske spesifikasjoner

AGM1093P AGM1094P AGM1095P
Matespenning 220-240 V~ 230-240 V~
Nettfrekvens 50 Hz
Inngangseffekt 750W 750W 950W
Merkeomdreingingstall 11.000/min 11.000/min 12.000/min
Felgplate for slip ing
Diameter 100 mm 115 mm 125 mm
Bor 16 mm 22 mm 22 mm
Spindelgjenge	M10	M14	M14
Vekt	1.9 kg	2.0 kg	2.1 kg
Lydtrykk (LPA)		89 + 3 dB(A)
Lydstyrke (LWA)		100 + 3 dB(A)
Vibrasjon "overflatesliping" ah,ag		11.2 + 1.5 m/s2

Vibrasjonsniva

Vibrasjonsnivæt som oppgisdenne instruksjonshandboken har blitt malt i henhold til en standardisert test gitt i EN 60745.Den kan brukes for a sammenligne et verktoy med et annet og som forberedende vurdering av utsettelse for vibrasjon när verktoyet brukes for bruksområdene som nevnes

• bruk av verktoyet for andre bruksomrader aller)darlig vedlikeholdt tilbehør kan øke eksponeringsnivæt detraktelig
  gangene verktoyet er slatt av ellr nardgjores uten a gjore jobben kan redusere eksponeringsnivaretetraktelig

Beskytt deg mot effekten av vibrasjon ved Å vedlikeholde verktøyet og tilbehoret, holde hendene dine varme og organise jobbmønsteret ditt.

Beskrivelse

Så alltid av maskinen og fjern hovedpluggen fra stromnettet for montering.

Montering av beskyttelsen (fig. A og B)

• Plasser maskinen på et bord med spindelen (8) pekende oppover.
• Plasser beskyttelsen (3) over maskinhodet som vist i figur C, og sorg for at rillene på beskyttelsen gär inn i innsnittene til maskinhodet.
  Vri beskyttelsen mot klokken.

Prov aldri a bruke maskinen uten beskyttelsen.

Montering og fjerning av skiven (fig. B)

• Bruk alltid passende felgplate for donne maskinen med diameter 0100mm / 0115mm / 0125mm et bor fra 16 / 22 / 22 mm, tykkelsen for felgplaten skal vare 6 mm for felgplate for sliping og 3 mm for felgplate for kutting, felgplaten for montering kan ikke berore beskytttelsen.

Montering

• Plasser maskinen på et bord med beskyttelsen (3) pekende oppover.
• Monter ribbon (9) pá spindelen (8).
• Plasser felgplaten (10) på spindelen (8).
• Hold spindellås-knappen (1) trykket og stram spennmutteren (11) godt på spindelen (8) med skiftenøkkelen (12).

Fjerning

• Plasser maskinen på et bord med beskyttelsen (3) pekende oppover.
• Hold spindellås-knappen (1) trykket og lösne spennmutteren (11) med skiftenøkken (12).
  Fjern felgplaten (10) fra spindelen (8).
• Hold spindellås-kappen (1) trykket stram spennmutteren (11) godt med skiftenokkelen (12).

3.DRIFT

Sorg for at arbeidsstykket er godt stottet eller festet og hold strekket av stromledningen unna arbeidsomraret.

Skru pà og av (fig. A)

For a skru maskinen pa,trykk sa pa-/avbryteren (2).
- Frigi pã-/av-bryteren (2) for a slã av maskinen.

En helningsvinkel på 30^ til 40^ vil gi best resultat ved avgrating. Flytt maskinen frem og tilbake underletttrykk.Dette vil forhindre at arbeidsstykket misfarges eller blir for varmt og vil forhindre fordypninger.

Bruk aldri skurende skjaereskiver for avgratingsarbeid!

Kutting (fig. D)

For kutting ma en spesiell lukket beskyttelse brukes (ikke inkludert).

Oppretthold fast kontakt med arbeidsstykket for àforhindre vibrasjon og ikke hell eller paførtrykk under kutting. Bruk moderat trykk under arbeid som er passende for materialet du jobber med. Ikke brems ned felgplaten ved ápafore mottrykk sidelengs. Retningen du onsker á kutte er viktig. Maskinen ma alltid jobbe mot retningen til kuttet, sa beveg aldri maskinen i en annen retning! Det er en risiko for at maskinen vil gripe tak i kuttet ogforall sake tilbakeslag og at du vil miste kontroll.

Hint for optimal bruk

• Klem arbeidsstykket sammen. Bruken fastspenningsanordning for sma arbeidsstykker.

• Hold maskinen med begge hender.

• Skru pã maskinen.
• Vent til maskinen har nàdd full hastighet.
• Plasser felgplaten på arbeidsstykket.
• Beveg maskinen sakte langs arbeidsstykket og trykk felgplaten fast mot arbeidsstykket.
• Ikke pafor for mye trykk pa maskinen. La maskinen gore arbeidet.
• Skru av maskinen og vent til maskinen stopper helt før du legger den ned.

Hvis det formstøpte stopselet med 3 pinner som er festet til enheten er skadet og trenger bytte, er det viktig at den blir ødelagt pa riktig mæte og byttet med et godkjent stopsel med innsatt BS 1363/13A-sikring og at de følgende ledningsinstruksjonene følges. Ledningene i nettkabelen er farget etter den følgende koden: blå nøytral

brun stromforende

Siden fargene til ledningene i nettkabelen til enheten muligens ikke matcher fargemerkingen som identifisierer terminalene i stopselet, fortsetter du som fölger:

• Ledningen som er target blätt må kobles til terminalen som er markert med bokstaven N eller farget svart.
• Ledningen som er target brunt på kobles til terminalen som er markert med bokstaven L eller farget rodt.

Slå alltid av maskinen og fjern hovedpluggen fra stromnettet før rengjøring og vedlikehold.

Rengjør maskinbekledningen regelmessig med en myk klut, helst etter hvr bruk. Sorg for at ventilasjonsåpningene er fri for stov og skitt. Fjern veldig utholdende skitt med en myk klut fuktet med sapeskum. Ikke bruk noen lsemidler som bensin, alcohol, ammoniakk osv. Slike kjemikalier vil skade de syntetiske componentene.

Byttestrømledninger

Sjekk og bytte av kullbørstene

Hvis kullbørstene er slitte, mA kullbørstene byttes av kundeserviceavdelingen til fabrikanten aller en person med lignende kvalifisering.

Bruk kun riktige originaltyper av kullborster.

Garantibetingelsene finnes i garantikortet som er vedlagt for seg selv.

Defekt og/eller kasserte elektriske eller elektroniske apparater må samles papi passende resirkuleringsanlegg.

Kun for EU-land

Ikke kast elektroverktøy i husholdningsavfall. Ifolge den europeiske veiledningen 2012/19/ EU for kassert elektrisk og elektronisk utstyr og implementeringen dens inn i nasjonal rett, ma elektroverktøy som ikke er brukbare lengre samles inn hvør for seg og avhendes på en miljøvennlig mæte.

Produktet og brukerhandboken er underlagt endringer. Spesifikasjoner kan endres uten forvarsel.

VINKELSLIBER

AGM1093P 750W 100mm

AGM1094P 750W 115mm

AGM1095P 950W 125mm

Laes de vedlagte sikkerhedsadvarsler, de yderligere sikkerhedsadvarsler

Tekniske specificationer

Model No AGM1093P AGM1094P AGM1095P
Netspænding 220-240 V~ 230-240 V~
Netfrekvens 50 Hz
Indgangseffekt 750W 750W 950W
Nominal hastighed	11.000/min	11.000/min	12.000/min
Rulleskive til silibning
Diameter	100 mm	115 mm	125 mm
Boringsdiameter	16 mm	22 mm	22 mm
Spindelgevind	M10	M14	M14
Vægt	1.9 kg	2.0 kg	2.1 kg
Lydtryk (LPA)		89 + 3 dB(A)
Lydeffekt (LWA)		100 + 3 dB(A)
Vibration “Overflade-siblinng” a h.AG		11.2 + 1.5 m/s2

Vibrationsniveau

Taend og sluk (fig. A)

• Taend for maskinen ved at trykke pa tend/ sluk-kontakten (2).
• Sluk for maskinen ved at frigive taend/slukkontakten (2).
