AGM1093P - Kværn Ferm - Gratis brugsanvisning og manual

Produkttype	Vinkelsliber
Mærke	Ferm
Model	AGM1093P
Skivediameter	100 mm
Skiveboring	16 mm
Akselgevind	M10
Optagen effekt	750 W
Netspænding	220-240 V ~
Frekvens	50 Hz
Nominel hastighed	11 000 min⁻¹
Vægt	1.9 kg
Lydtryk (LPA)	89 + 3 dB(A)
Lydeffekt (LWA)	100 + 3 dB(A)
Vibration (slibning)	11.2 + 1.5 m/s²
Beskyttelsesklasse	II (dobbelt isolation)
Anvendelse	Slibning og skæring af sten, beton, stål (skæring kræver specielt beskyttelsesdæksel, som ikke medfølger)
Sidehåndtag	Ja
Aksellås	Ja
Beskyttelsesdæksel	Inkluderet
Vedligeholdelse og rengøring	Rengør med en blød, let fugtig klud; brug ikke opløsningsmidler. Udskift kulbørster af en fagperson.
Garanti	Se medfølgende garantibevis
Reparationsmuligheder	Reservedele fås via kundeservice

Ofte stillede spørgsmål - AGM1093P Ferm

Hvordan skifter jeg skiven på vinkelsliberen AGM1093P?

For at skifte skiven skal du først tage stikket ud. Placer maskinen på et bord med beskyttelsesdækslet opad. Montér flangen på akslen, placer skiven, tryk på aksellåsknappen og stram låsemøtrikken med den medfølgende nøgle. For demontering vendes proceduren.

Hvad er effekten på Ferm vinkelsliber AGM1093P?

Ferm vinkelsliber AGM1093P har en optagen effekt på 750 W.

Hvilke skiver kan jeg bruge med denne vinkelsliber?

Brug skiver med en diameter på 100 mm og en boring på 16 mm. Tykkelsen skal være 6 mm til slibning og 3 mm til skæring. Den monterede skive må ikke røre beskyttelsesdækslet.

Kan jeg bruge vinkelsliberen til at skære?

Ja, men du skal bruge et specielt lukket beskyttelsesdæksel (medfølger ikke) til skæring. Følg sikkerhedsanvisningerne i manualen.

Hvordan vedligeholder jeg vinkelsliberen?

Rengør jævnligt kroppen med en blød, let fugtig klud. Sørg for, at ventilationsåbningerne ikke er tilstoppede. Til genstridige pletter brug sædeskum. Brug aldrig opløsningsmidler som benzin eller alkohol. Kulbørsterne skal udskiftes af en fagperson.

Hvilke sikkerhedsforanstaltninger skal jeg tage?

Bær altid beskyttelsesbriller, høreværn og sikkerhedshandsker. Hold tilskuere på afstand. Brug aldrig uden beskyttelsesdækslet. Kontrollér skivens tilstand før hver brug. Tag stikket ud før vedligeholdelse.

Hvad er støjniveauet på vinkelsliberen?

Lydtrykket er 89 + 3 dB(A) og lydeffekten er 100 + 3 dB(A). Brug høreværn.

Medfølger der en skive med vinkelsliberen?

Nej, slibeskiven medfølger ikke. Du skal købe en passende skive separat.

Hvad er vægten på vinkelsliberen?

Vægten på Ferm vinkelsliber AGM1093P er 1,9 kg.

Hvad gør jeg, hvis netledningen er beskadiget?

Beskadiget netledning skal udskiftes af producenten, dennes kundeservice eller en tilsvarende kvalificeret person for at undgå fare.

BRUGSANVISNING AGM1093P Ferm

Avskjaeringer er kun passende med en spesiell beskyttelse (ikke inkludert).

Tallene i teksten henviser til diagrammene pa side 2-3

Fig. A

1. Spindellås-knapp
2. Pä-/av-bryter
3. Beskytelse

Fig.B

1. Spindel
2. Monteringsribbe
3. Felgplate (ikke inkludert)
4. Spennmutter
5. Skiftenokkkel
6. Sidehandtak

Montering

Tak for dit kob af dette Ferm-product. Du har hermed tilegnet dig et fremragende produit, der er leveret af en af Europas forende leverandorer. Alle produiter, du modtager fra Ferm, er fremstillet i overensstemmelse med de hodge standarder inden for ydeevne og sikkerhed. Som en del af vores filosofi leverer vi ogsa en fremragende kundeservice, der understottes af vores omfattende garanti. Vi haber, at du vil fag glaede af dette produit mange ar fremover.

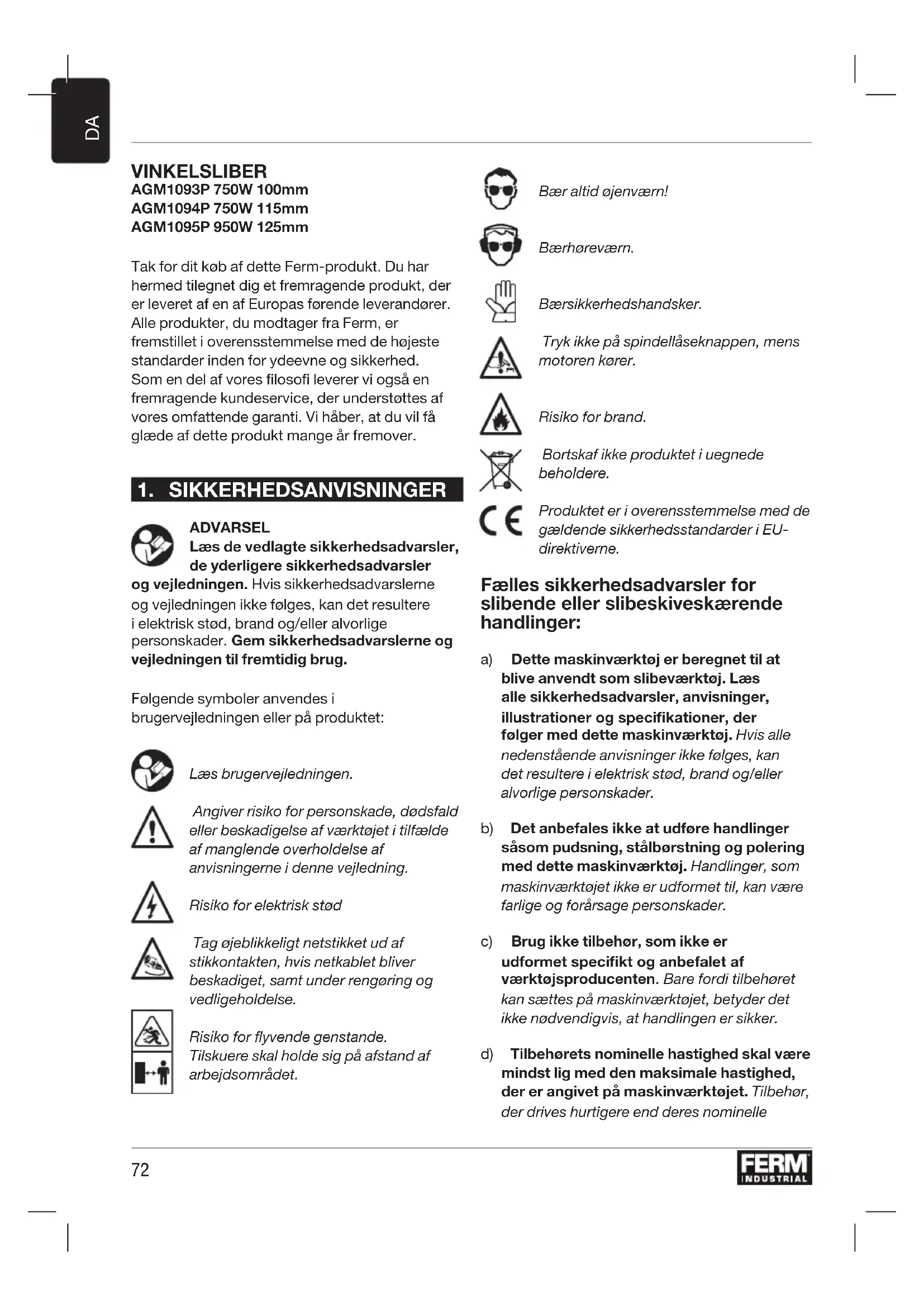

1. SIKKERHEDSANVISNINGER

ADVARSEL

og vegledningen. Hvis sikkerhedsadverslerne og vegledningen ikke følges, kan det resultere i elektrisk stød, brand og/eller alvorlige personskader. Gem sikkerhedsadverslerne og vegledningen til fremtidig brug.

Folgende symboler anwendesi brugervejledningen aller pa Produktet:

Laes brugervejledningen.

Angiver risiko for personskade, dodsfald eller beskadigelse af værktoget i tilfaelde af manglende overholdelse af anvisningerne i donne vegledning.

Risiko for elektrisk stod

Tag ojeblikeligt netstikket ud af stikkontakten, hvis netkablet bliver beskadiget, somt under rengoring og vedligeholdelse.

Risiko for flyvende genstande.
Tilskuere skal holde sig på afstand af arbejdsområdet.

Baer altid ojenvaern!

Baehorevaern.

Baersikkerhedshandsker.

TrykIkpePaspindellaseknappen,mens motoren korer.

Risiko for brand.

Bortskaf称之produktiuegnede beholdere.

Produktet er i overensstemmelse med de gaeldende sikkerhedssstandarder i EUdirektiverne.

Fælles sikkerhedsadvarsler for slabende eller slibeskiveskærende handleringer:

a) Dette maskinværktoj er beregnet til at blive anvendt som slibeværktoj. Læs alle sikkerhedsadvarsler, anvisninger, illustrationer og specifikationer, der følger med dette maskinværktoj. Hvis alle nedenstående anvisninger ikke fjelges, kan det resultere i elektrisk stød, brand og/eller alvorlige personskader.
b) Det anbefales ikke at udføre handleder SASOM pudrsning, stålborstning og polering med dette maskinveerktoj. Handlinger, som maskinveerktojet ikke er udformet til, kan+vare farlige og forarsage persorskader.
c) Brug ikke tilbehør, som ikke er udformet specifikt og anbefalet af værktøjsproducenten. Bare fordi tilbehørket kan sættes på maskinværktøjet, betyder det okayke nødvendigvis, at handlingen er sikker.
d) Tilbehorets nominelle hastighed skal vare minst lig med den maksimale hastighed, der er angivet pa maskinveerktoget. Tilbehor, der drives hurtigere end deres nominelle

hastighed, kan gà i stykker og flyve fra hinanden.

e) Den udvendige diameter og tykkelsen af dit tilbehør skal ære inden for dit maskinværktøjs nominelle kapacitet.

Tilbehör i forkerte størrelser kan/DDke beskytttes eller styres pa passende vis.

f) Gevindmontering af tilbehør skal/passe til slibeværktøjets spindelgevind. I forbindelse med tilbehør, der flangemonteres, skal tilbehorets buehul passe til flangens positionsdiameter. Tilbehør, der ikke passer til monteringsudstyret på maskinveærktøjet,kommen ud af balance,vibrerer for meget og kan resultere i tabt kontrol.

g) Brug ikke beskadiget tilbehør. Inden hv er anvendelse skal du efterse tilbehøret, som f.eks. slideruller for splinter og revner, bagpuder for revner og for kraftigt slid, metalborste for lose erler revnede metaltrade. Hvis maskinveerktjet ellertilbehørret tabes, skal det efterses for skader,ller der skal monteres et stykke tilbehør, der icke er beskadiget. Nár du har efterset og monteret et stykke tilbehør, skal du selv ogevt. tilskuere stille jer pa afstand af det roterende tilbehørs plane overflade og tænde maskinveerktjotet ved maksimal hastighed uden last i et minut. Beskadiget tilbehør gär som regel i stykker i labet af denne testtid.

h) Bær personligt sikkerhedsdudstyr.

Afhengigt af anvendelsen bor du bruge ansigtsskaerm aller sikkerhedsbriller. Bør om nodvendigt stovmaske, horeværn, handsker og varkstedsdorklæde, der kan stoppe sma silbestykker eller fragmenter.

Ojenvaernet skal kinne stoppe flyvende rester, der opstar under forskellige handleringer. Stovmasken eller filtermasken skal kinne filtrere partikler, der opstar under handlingen. Laengerevarende ekspondering for hoje lyde kan resultere i horetab.

i) Tilskuere skal holde sig på sikker afstand arbejdsområdet. Alle, der bevæger sig ind på arbejdsområdet, skal bære personligt

sikkerhedsudstyr. Fragmenter erler odelagt tilbehor kan flyve væk og forarsage personskader uden for handlingens naermeste omrade.

j) Hold kun maskinværktøjet ved de isolerede gribebflader, nár du udfører en handling, hvor skæretilbehoret muligvis kankommen i kontakt med skjulte ledningstråde eller detsegen ledning. Hvis skæretilbehørkommen i kontakt med en stromført ledning, kan det gare maskinværktojets eksponerede metaldele stromforte og dermed give operatoren stød.
k) Anbring ledningen væk fra det roterende tilbehør. Hvis du mister kontrol, kan ledningen blive skåret over uller fanget, og din hand ell er arm kan blive trukket ind i det roterende tilbehør.
I) Læg aldrig maskinveerktøjet ned, for tilbehør et er standset welt. Det roterende tilbehør kan gribe fat i overfladen og trække maskinveerktøjet ud af din kontrol.
m) Lad-ie maskinveerktojet vare tændt, mens du bærer det ved sider af dig. Enutilsigtetkontakt med det roterende tilbehør kan gribe fat i dit toj, hvormed tilbehoretr traekkes ind til din krop.
n) Rengør maskinveerktojets udluftningshuller regelmæssigt. Motorblæseren trækker stov ind i huset, og en for stor akkumulering af metalpulver kan forårsage el-farer.
o) Brug ikke maskinveerktøj i nærheden af brændbare materialer. Gnister kan antænde disse materialer.
p) Brug ikke tilbehør, der kræver flydende kølemidler. Hvis der bruges vand eller andre flydende kølemidler, kan det resultere i stød, somevt. forårsager ødsfald.

Tilbageslag og relaterede advarsler

Tilbageslag er en pludselig reaktion pa en roterende rulle, en bagpude, borst erler fandet tilbehør, der bliver klemt eller fanget. Nár det roterende tilbehør bliver klemt eller fanget, standser det hurtigt, hvilket til gengæld

tvinger det ukontrollerede maskinværktoj i den modsatte retning af tilbehorets rotation ved fastsættelsespunktet.

Hvis en silberulle f.eks. bliver klemt aller fanget af arbejdsstykket, kan kanten af rullen, der trænger ind i klempunktet, gribe fat i materialets overflade og dermed få rullen til at ryge ud eller slå ud. Rullen kan enten bevæge sig hen mod eller væk fra operatoren, afhængigt af rullens bevægelsesretning ved klempunktet. Sliberuller kan også blive ødelagt underppe forhold. Tilbageslag opstår som et resultat af misbrug af maskinværktøjet og/eller forkerte operationsprocedurer aller forhold og kan undgas ved at træffe de passende foranstaltninger, som angivet herunder.

a) Hold godt fast i maskinværktoget, og anbring din krop og arm pa en sadan maje, at du kan modsta tilbageslagskræfter. Brug altid hjælpehandtaget, hvis det forefindes, for at fa en maksimal konrol over tilbageslag og momentreaktion under opstart. Operatoren kan styremomentreaktioner eller tilbageslagskræfter, hvis der træffes de passende foranstaltninger.
b) Hold aldrig handen i nærheden af det roterende tilbehør. Tilbehør kan slå tilbage over handen.
c) Du ma aldrig befinde dig i det omrade, hvor maskinveerktjoet bevæger sig hen, hvis der opstär tilbageslag. Tilbageslag driver værktjoet i den modsatte retning af rullens bevægelseved hindringspunktet.
d) Vær særlig forsigtig, när du arbejder på hjørner, skarpe kanter osv. Undgå at bumpe tilbehoret og udsætte det for hindringer.

Hjørner, skarpe kanter eller bump har tendens til athindre det roterende tilbehør og forårsage tab af kontrol eller tilbageslag.

e) Pâmonér不解 et savkædeskæreblad aller en savklinge. Disse klinger kan skabe hyppigt tilbageslag og tab af kontrl.

Specifikke sikkerhedsadvarsler for nibende aller slidersskiveskærende handleringer:

a) Brug kun rulletyper, der anbefales til dit maskinværktoj, og den specifikke afskærming, der er udformet til den valgte rulle. Ruller, som maskinværktojet ikke er udformet til, kan ikke sikres på passende vis og dermed farlige.
b) Slibeoverfladen af de midterste nedtrykkede ruller skal monteres under den plane flade af afskaernningskanten.

En forkert monteret rulle, der projekteres ud gennem den plane flade af afskærmningskanten, kan/DDK beskyttes pa passende vis.

c) Afskærmningen skal vare fastgjort sikkert til maskinværktøjet og anbringes med henblick på maksimal sikkerhed, sö den mindst mulige mängde af rullen eksponderes mod operatoren.

Afskaermningen hjælper med at beskytte operatoren mod ødelagte rullefragmenter, utilisigtet Kontakt med rullen og gnister, der kan antænde toj.

d) Ruller mä kun bruges til anbefalede anvendelser. F.eks.: slab/DDke med widen af en afskæringsrulle. Slibende afskæringsruller er beregnet til periferisk sibning, og hvis disseruller pafores kraft fra widen, kan det knuse dem.
e) Brug altid ubeskadigede rulleflanger, der har den rigtige storrelse og form, til din valgte rulle. Korrekte rulleflanger understotter rullen og reducerer dermed risikoen for, at en rulle bliver odelagt. Flanger til afskaringsruller kan variere fra sliderulleflanger.
f) Brug/DDsndte ruller fra storre maskinvarktojer. Ruller, der er beregnet til store maskinvarktojer, er/DDke velegnede til den hojere hastighed af et mindre varktoj og kan sprange.

Yderligere sikkerhedsadvarsler for slibeskiveskærende handler:

Slibeskiveskaering er kun velegnet, hvis der bruges en saerlig aftskarmn-ing (medfolger icke).

a) Undgå at få aftskæringsrullen i klemme eller at bruge for mange kræfter. Forsøg ikke at foretage et for dybt snit. Hvis rullen overbelastes, øges belastningen og risikoen for, at rullen bliver snoet eller sætter sig fast i snittet samt for, at der opstår tilbageslag eller rullebeskadigelse.
b) Undgå at stille dig på linje med og bag den roterende rulle. När rullen bevæger sig væk fra din krop under handlingen, kan det mulige tilbageslag drive den roterende rulle og maskinværktøjet direkte hen mod dig.
c) När rullen sætter sig fast, eller när et snit af en uller,anden ársag afbrydes,skal du slukke for maskinværktøjet og holde det stille, indtil rullen stopper helt. Forsog aldrig at fjerne afskæringsrullen fra snittet, mens rullen er i bevægelse, da der sa kan opstå tilbageslag. Undersog og træf korrijerende foranstaltninger for at fjerne ársagen til fatsættelsen af rullen.
d) Start/DD forfA med skerehandlingen i arbejdstykket. Lad rullen na den fulde hastighed og for den forsigtigt ind i snittet. Rullen kan siete sig fast, ryge op ell er sla tilbage, hvis maskinvaerktojet startes i arbejdstykket igen.
e) Understot paneler eller et evt.
overdimensioneret arbejdssstykke for at
minimere risikoen for, at rullen bliver klemt
fast og slar tilbage. Større arbejdssstykker
har tendens til at falde sammen under deres
egen vægt. Der skal anbringes støtter under
arbejdssstykketær snitlinjen ogær kanten af
arbejdssstykker pa begge sider af rullen.
f) Vær ekstra forsigtig, när du laver et "lommesnit" i eksisterende vægge eller andre blinde områder. Rullen, der stikker ud, kan skare gas- ell er vandrør, el-ledninger erller genstande over, som kan forrsage tilbageslag.

El-sikkerhed

När du bruger el-maskiner, skal du altid overholde de gældende sikkerhedsbestemmelsei dit land for at reducere risikoen for brand, elektrisk stød og personskader. Læs følgende sikkerhedsanvisninger samt de medfolgende sikkerhedsanvisninger.

Kontroller altid, at stromforsyningens spending svarer til spendingen pa ydelsesskiltets mærkat.

Klasse II-maskine - Dobbeltisoleret - Du har/DDke brug for et jordstik.

Hvis det/DDke kan undgAs at bruge et maskinvaerktoj i et fugtigt miljo, bor du anvende en forsinying, der er beskyttet af en fejlstromsaftbryder (RCD). Brugen af en RCD reducerer risikoen for elektrisk stod.

2. MASKINOPLYSNINGER

Tilsigtet brug

Din vinkelsliber er udformet til at slide murvark og stalmaterialer uten brug af vand. Ved skaring skal der bruges en saerlig afskaermning som beskyttelse (medfolger icke)

Det udsendte vibrationsniveau, der er angivet i dette brugsvejledning, er blevet malt i overensstemmelse med en standardiseret test i henhold til EN 60745. Den kan bruges til atSAMmenligne et værktøj med et andet og som en indledende vindering af eksponering for vibration,纳税aktogbruges til de nævnte anvendelse

• nar værktøjet bruges til forskellige anvendelser, eller med forskelligt eller)darligt vedligeholdt tilbehør, kan eksponeringsniveauaet oges betydeligt
• de gange, hvor værktøjet er slukket, eller när det er taendt, men ikke bruges til opgaven pa det pagældende tidspunkt, kan det reducere eksponeringsniveaulet betydeligt

Beskyt dig mod vibrationseffekteved at vedligeholde værktog et dets tilbehør, holde dine hænder varme og organisere dine arbejdsmønstre.

Beskrivelse

Tallene i teksten henviser til diagrammerne paskide 2-3

Fig.A

1. Spindellaseknap
2. Taend/sluk-kontakt
3. Afskaermning

Fig.B

1. Spindel
2. Monteringsflange
3. Rulleskive (medfolger icke)
4. Fastspændingsmøtrik
5. Skruenogle
6. Sidehandtag

Montering

Før monteringen skal du altid slukke for maskinen og trække netstikket ud af kontakten.

Montering af afskaermningen (fig. A og B)

• Stil maskinen pa et bord, sa spindlen (8) vender opad.
  Anbring afskaermningen (3) over maskinhovedet, som vist pa Figur C, mens du sorgen for, at ryggene pa afskaermningen falder ind i maskinhovedets hakker.
  Vend afskaermningen mod uret.

Forsog aldrig at bruge maskinen uden afskaermningen.

Montering og fjernelse af skiven (fig. B)

• Brug altid en velegnet rulleskive til denne maskine med diameter Ø100mm / Ø115mm / Ø125mm og en boringsdiameter fra 16 / 22 / 22 mm. Rulskiven skal have en tykkelse på 6 mm ved slimning og 3 mm ved skæring. Monteringsrulleskiven ma ikke berøre aftskærmningen.

Montering

• Stil maskinen pa et bord, sa afskaermningen (3) vender opad.
• Montér flangen (9) på spindlen (8).
  Anbring rulleskiven (10) pa spindlen (8).
• Hold spindellåseknappen (1) nede, og stram fastspændingsmøtrikken (11) godt på spindlen (8) ved hjælp af skruenoglen (12).

Fjernelse

• Stil maskinen pa et bord, sa afskaermningen (3) vender opad.
• Hold spindellåseknappen (1) nede, og lõsn fastspændingsmøtrikken (11) ved hjælp af skruenøglen (12).
  Fjern rulleskiven (10) fra spindlen (8).
• Hold spindellåseknappen (1) nede, og stram fastspændingsmøtrikken (11) godt ved hjælp af skruenoglen (12).

3.DRIFT

Sorg for, at arbejdsstykket understottes og er fastgjort korrekt, og hold forsyningsledningen på afstand af arbejdsomradyet.

Hold maskinen væk fra arbejdsstykket, nár du tænder og slukker den, da rulskiven ellers kan beskadige arbejdsstykket.

• Spænd arbejdsstykket godt fast, eller brug en anden metode til at sikre, at det ikke kan flytte sig under arbejdet.

• Kontroller regelmæssigt skiverne. Slidterulleskiver har en negativ virkning på maskinensydeevne. Skift til en ny rulskive i god tid.

• Sluk altid Först for maskinen after brug, inden du trækker stikket ud af kontakten.

Afgratning (fig. C)

En vinkelhaldning pa mellem 30^ og 40^ giver de bedste resultater ved afgratning. Bevag maskinen frem og tilbage med et let tryk. Dette forhindrer, at arbejdstykket bliver affarvet aller for varmt, og at der bliver lavet riller.

Brug aldrig sliderskaereskiver til afgratningsarbejde!

Skæring (fig. D)

Ved skæring skal der bruges en saerlig lukket afskærmning som beskyttelse (medfolger ikke). Hold god kontakt med arbejdsstykket for at forbindre vibrationer, og undlad at vispe eller paføre tryk under skæringen. Brug et moderat tryk under arbejdet, som passer til det materiale, der arbejdes på. Sænk ikke rulleskivernes hastighed ved at paføre modtryk fra sider. Den retning, du vil skære i, er vigtig. Maskinen skal altid arbejde imod skæreretningen. Bevæg derfor aldrig maskinen i den,anden retning! Der er risiko for, at maskinen sætter sig fast i snittet og dermed forarsager tilbageslag, og at du mister kontrollen.

Tips til optimal drug

• Fastspaend arbejdsstykket. Brug en fastspaendingsenhed til sma arbejdsstykker.
• Hold maskinen med begge haender.
  Taend for maskinen.
• Vent, til maskinen har naet fuld hastighed.
  Anbring rulleskiven pa arbejdsstykket.
• Bevæg langsomt maskinen langs arbejdsstykket, mens du trykker rumleskiven fast ned mod arbejdsstykket.
• Päfor ikke for meget tryk på maskinen. Lad maskinen,gore arbejdet.
• Sluk for maskinen, og vent pa, at den standser helt, inden du lægger maskinen fra dig.

4.VEDLIGEHOLDELS

Udskifting af netstik (kun i Storbritannien)

Hvis det formstobte 3-bens stik, der er fastgjort til enheden, bliver beskadiget og skal udskiftes, er det vigtigt, at det destrueres korrekt og udskiftes med et godkendt BS 1363/13A stik med sikring, samt at folgende ledningsanvisninger flegs. Ledningerne i netkablet er farvet i overensstemmelse med folgende kode: bla neutral

brun stromforende

Da ledningsfarverne i enhedens netkabel muligvis ikkeSTEMmer overens med de farvedemaerkninger, der identificerer terminalerne i stikket, bedes du gore folgende:

• Ledningen med den blå farve skal slutters til den terminal, der er mærket med bogstavet N eller er farvet sort.
• Ledningen med den brune farve skal sluttes til den terminal, der er mærket med bogstavet L eller farvet rød.

För rengöring og vedligeholdelse skal du altid slukke for maskinen og trække netstikket ud af kontakten.

Rengør maskinbeklaedningerne regelmæssigt med en blød klud, helst after haver anvendelse. Sørg for, at der ikke er støv eller snavs i ventilationsåbningerne. Fjern snavs, der sidder meget godt fast, med en blød klud, der er fugtet i sæbevand. Brug ikke oplosningsmidler, som f.eks. benzizin, sprit, ammoniak osv. Kemikalier som disse beskadiger de syntetiskekomponenter.

Udskift elledninger

Hvis forsyningsledningen er beskadiget, skal den udskiftes af producenten, dens serviceagent aller lignende kvalificerede personer for at undgå farer.

Kontrol og udskiftning af kulbørsterne

Hvis kulbørsterna er slidte, skal de udskiftes af producentens kundeserviceafdeling aller en lignende kvalificeret person.

Brug kun den korrekte og originale type kulborster.

GARANTI

Garantibetingelserne findes på det garantikort, der er vedlagt separat.

MILJØ

Defekte og/eller bortskaffede elektriske og elektroniske apparater skal afleveres pa en passende genbrugsstation.

Kun for landei EU

Maskinværktjømå ikke bortskaffes sammen med husholdningsaffald. Ifolge EU-direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og dets gennemforelse i den nationale lovgivning skal maskinværktjøjer, der ikke længere anvendes, afleveres seperat og bortskaffes på en miljøvenlig罢了.

Produktet og brugervjledningen er genstand forændringer. Specifikationer kan ændresuden yderligere varsel.
