Tuotetyyppi	Kulmahiomakone
Merkki	Ferm
Malli	AGM1093P
Levyn halkaisija	100 mm
Levyn kiinnitysreiän halkaisija	16 mm
Akselin kierre	M10
Ottoteho	750 W
Verkkojännite	220-240 V ~
Taajuus	50 Hz
Nimellisnopeus	11 000 min⁻¹
Paino	1.9 kg
Äänenpainetaso (LPA)	89 + 3 dB(A)
Äänitehotaso (LWA)	100 + 3 dB(A)
Tärinä (hionta)	11.2 + 1.5 m/s²
Suojausluokka	II (kaksoiseristys)
Käyttötarkoitus	Kiven, betonin ja teräksen hionta ja katkaisu (katkaisu vaatii erityisen suojakotelon, jota ei sisälly toimitukseen)
Sivukahva	Kyllä
Akselin lukitus	Kyllä
Suojakotelo	Sisältyy
Huolto ja puhdistus	Puhdista pehmeällä, hieman kostealla liinalla; älä käytä liuottimia. Vaihda hiiliharjat ammattilaisen toimesta.
Takuu	Katso mukana toimitettu takuutodistus
Korjattavuus	Varaosia saatavilla huoltopalvelun kautta

Usein kysytyt kysymykset - AGM1093P Ferm

Kuinka vaihdan levyn AGM1093P -kulmahiomakoneeseen?

Vaihtaaksesi levyn, irrota ensin laite verkosta. Aseta kone pöydälle suojakotelo ylöspäin. Asenna laippa akselille, aseta levy, paina sitten akselin lukituspainiketta ja kiristä kiristysmutteri mukana toimitetulla avaimella. Purkamista varten toimenpide suoritetaan päinvastaisessa järjestyksessä.

Mikä on Ferm AGM1093P -kulmahiomakoneen teho?

Ferm AGM1093P -kulmahiomakoneen ottoteho on 750 W.

Mitä levyjä voin käyttää tämän hiomakoneen kanssa?

Käytä levyjä, joiden halkaisija on 100 mm ja kiinnitysreiän halkaisija 16 mm. Paksuuden tulee olla 6 mm hiontaan ja 3 mm katkaisuun. Asennettu levy ei saa koskettaa suojakoteloa.

Voinko käyttää hiomakonetta katkaisuun?

Kyllä, mutta sinun on käytettävä erityistä suljettua suojakoteloa (ei sisälly) katkaisuun. Noudata käyttöohjeen turvallisuusohjeita.

Kuinka huoltan hiomakonetta?

Puhdista runko säännöllisesti pehmeällä, hieman kostealla liinalla. Varmista, että ilmanvaihtoaukot eivät ole tukossa. Sitkeisiin tahroihin käytä saippuavaahtoa. Älä koskaan käytä liuottimia, kuten bensiiniä tai alkoholia. Hiiliharjat on vaihdettava ammattilaisen toimesta.

Mitä turvatoimenpiteitä on noudatettava?

Käytä aina suojalaseja, kuulosuojaimia ja suojakäsineitä. Pidä sivulliset etäällä. Älä koskaan käytä ilman suojakoteloa. Tarkista levyn kunto ennen jokaista käyttöä. Irrota laite verkosta ennen huoltoa.

Mikä on hiomakoneen äänitaso?

Äänenpainetaso on 89 + 3 dB(A) ja äänitehotaso 100 + 3 dB(A). Käytä kuulosuojaimia.

Toimitetaanko hiomakone levyn kanssa?

Ei, hiomalevyä ei sisälly toimitukseen. Sinun on ostettava sopiva levy erikseen.

Mikä on hiomakoneen paino?

Ferm AGM1093P -kulmahiomakoneen paino on 1.9 kg.

Mitä tehdä, jos virtajohto on vaurioitunut?

Vaurioitunut virtajohto on vaihdettava valmistajan, sen huoltopalvelun tai asianmukaisesti pätevän henkilön toimesta vaaran välttämiseksi.

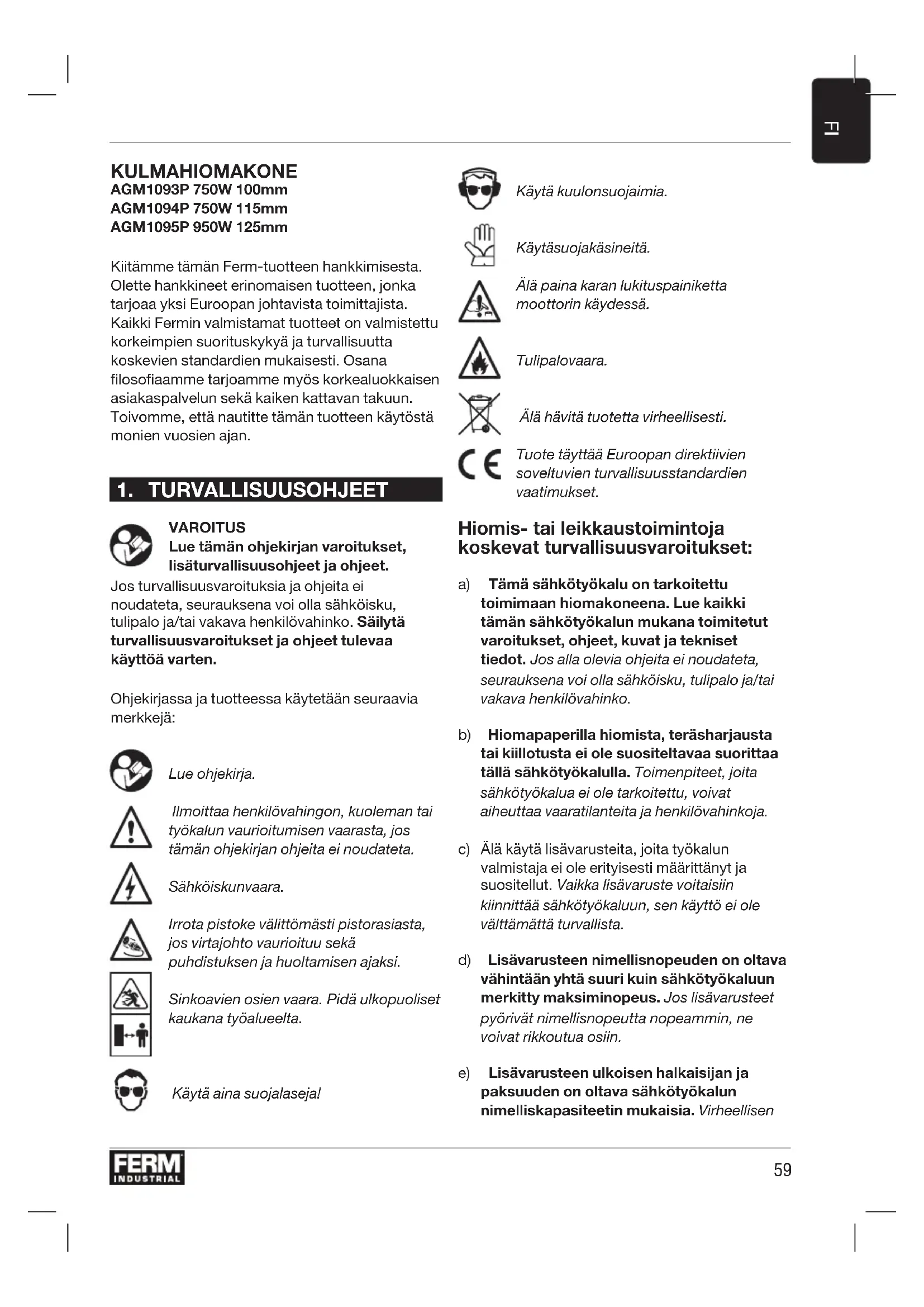

KÄYTTÖOHJE AGM1093P Ferm

Kiitämme tämän Ferm-tuotteen hankkimisesta. Olette hankkineet erinomaisen tuotteen,jonka tarjoaa yksi Europan johtavista toimittajista. Kaikki Fermin valmistamat tuotteet on valmistetu korkeimpien suorituskyka ja turvallisuutta koskevien standardien mukaisesti.Osana filosofiaamme tarjoamme myos korkealuokkaisen asiakaspalvelun sekka kaiken kattavan takuen.Toivonne,ettnautitte tämän tuotteen kaytostamonien vuosien ajan.

1. TURVALLISUUSOHJEET

VAROITUS

Lue tāmān ohjekirjan varoitukset, lisāturvallisuusohjeet ja ohejt.

Jos turvallisuusvaroituksa ja ohjeita ei noudateta, seurauktena voi olla sahköisku, tulipalo ja/taivakava henkilovahinko. Sailytā turvallisuusvaroitukset ja ohjeet tulevaa käytöä varten.

Ohjekirjassa ja tuotteessa käytetän seuraavia merkkeja:

Lue ohjekirja.

Ilmoittaa henkilovahingon, kuoleman tai tyokalun vauroitumisen vaarasta, jostamän ohjekirjan oheita ei noudateta.

Sahköiskunvaara.

Irrota pistoke valittomasti pistorasiasta, jos virtajho t vauroituu sekau puhdistuksen ja huoltamisen ajaksi.

Sinkoavien osien vaara. Pida ulkopuoliset kaukana työalueelta.

Käytäina suojalaseja!

Käytä kuulonsuojaimia.

Käytäsuojakäsineita.

Alā paina karan lukituspainiketta moottorin kaydessä.

Tulipalovaara.

Ala havita tuotetta virheellisesti.

Tuote tayttä Europan direktiivien soveltuvien turvallisuusstandardien vaatumukset.

Hiomis- tai leikkaustoimintoja koskevat turvallisuusvaroitukset:

a) Tämä sahkötyokalu on tarkoitetu toimmaan biomakoneena. Lue kaikki tän sahkötyokalun mukana toimitetut varoitukset, ohjeet, kuvat ja tekniset tiedot. Jos alla olevia ohjeita ei noudateta, seurauksena voi olla sahköisku, tulipalo ja/taivakava henkilovahinko.
b) Hiomapaperilla hiomista, terasharjausta tai kiillotusta ei ole suositeltavaa suorittaa talla sahkötyokalulla. Toimenpiteet, joita sahkötyokalua ei ole tarkoitettu, voivat aiheuttaa vaaratilanteita ja henkilovahinkoja.
c) Alä kayta lisavarusteita, joita tyokalun valmistaja ei ole erityisesti maarittanyt ja suositellut. Vaikka lisavaruste voitaisiin kiinnittaa sahkötyokaluun, sen kayttö ei ole välttamatturvallista.
d) Lisavarusteen nimellisnopeuden on oltava vahintaan yhta suuri kuin sahkotyokaluun merkitty maksiminopeus. Jos lisavarusteet pyorivat nimellisnoputta nopeammin, ne voivat rikkoutua osiin.
e) Lisavarusteen ulkoisen halkaisijan ja paksuuden on oltava sahkötyökalandn nimelliskapasiteetin mukaisia. Virheellisen

kokoisia lisavarusteita ei voida suojata tai hallita riittavän hyvin.

f) Lisavarusteiden kierteiden on oltava biomakoneen karan kierteiden mukaisia. Kun lisavarusteet asennetaan laippoja kayttäen, lisavarusteen kiinnitsreian on oltava laipan halkaisijan mukainen. Jos lisavarusteet eivat sovi sahkötyokalun asennusosiin, kone joutuu epatasapainoon, se tärise liikaa ja seurauksena voi olla hallinnan menetas.
g) Älä käytä vauroitunutta lisāvarustetta. Tarkista lisāvaruste ennen jokaista käyttokertaa: hiomalaikat lovien ja halkeamien varalta, alusta halkeamien ja kulumien varalta, terasharja lösien tai haljenneiden lankojen varalta. Jos sähkötyokalu tai lisāvaruste pudotetaan, tarkista se vauroiden varalta tai asenna ehjä lisāvaruste. Kun lisāvaruste on tarkistetu ja asennettu, asetu pois pyörivän lisāvarusteen tasosta varmistamalla, että myös muut henkilövat pois siitä, ja käytä sähkötyokalua maksimaalisella kuormittamattomalla nopeudella yhden minuutin ajan. Vauroituneet lisāvarusteet rikkoutuvat normalaliesti tämän testiajan aikana.
h) Käytä henkilökohtaisia suojavarusteita. Käytä sovelluksesta riippuen kasvosuojaa tai suojalaseja. Käytä tarvittaessa hengityssuojaa, kuulonsuojaimia, suojakäsineitä ja suojavaatteita, jotka suojaavat pieniltä hankaavilta sirpaleilta tai työkappaleen sirpaleilta. Silmälasien on voitava estä eri toimenpiteista syntyvat lentävat jaämät. Hengityssuojan tai hengityslaitteen on suodatettava toimenpiteestä aiheutuneet hiukkaset. Pitkäikainen altistuminen suurelle melutasolle voi aiheuttaa kuulovaurioita.
i) Pidä ohikulkijat turvallisen valimatkan päässä työvalueelta. Kaikkien työvaluettelevien henkilöiden on käytettäven henkilökohtaisia suojavarusteita.

Työstkappaleen tai rikkoutuneen lisävarusteen pienet osat voivat singota ja aiheuttaa henkilövahinkoja valittöman työvalueenulkopuolella.

j) Pidä sahkötyokalua vain eristetyistä pinnoista, kun leikkausvaline voi kayton aikana koskettaa piilossa oleviin sahkjohtoihin tai laitteen virtajohtoon. Jos leikkausvaline koskettaa jannitteenalaiseen johtoon, virta voi valittyä sahkötyokalun metalliosin ja sahköiskuvaara on olemassa kayttajalle.
k) Vie johto pois pyörivästa lisavarusteesta. Jos hallinta menetetaan, johto voi leikkautua tai kiertya ja käytäjan kasi tai käsivarsi voi joutua vetvoiman seurauksena pyörivään lisavarusteeseen.
1) Alä koskaan aseta sahkötyökalua alas ennen kuin se on pysahtynyt kokonaan. Pyörivä lisävaruste voi kiinnittyä pintaan ja vetää sahkötyökalua, jolloin seurauksena on hallinnan menetys.
m) Älä käynnista sahkötyokalua, kun kuljetat sitä sivussa. Jos pyörivaan lisavarusteeseen kosketetaan vahingossa, se voi juuttua vaatteisiisi vetäen lisavarusteen kehoosi.
n) Puhdista sahkötyokalun tuuletusaukot sānnöllisesti. Moottorin puhallin imee polyn kotelon sisäle ja metallipölyn lijan suuri kertyminen voi aiheuttaa sahkövaaroja.
o) Älä käytä sahkötyokalua syttyvien materiaalien lahellä. Kipinät voivat sytyttäkyseiset materiaalit.
p) Älä käytä lisävarusteita, jotka vaativat nestemäisten jäähdytsaineiden käytto. Veden tai muiden jäähdytsnesteiden käytto voj johtaa sahkötapaturmaan tai -iskuun.

Takaisinisku ja vastaavat varoitukset

Takaisinisku on pyorivan laikan, alustan, harjan
tai muun lisavarusteen kiinni juuttumisen
reactio. Kiinni juuttuminen aiheuttaa pyorivan
lisavarusteen nopean pysahtymisen, joloin
kontrolloimaton tyokalu siirtyy voimalla
lisavarusteen kiertoa vastakkaiseen suuntaan
kiinni juuttumisen kohdassa.
Jos esimeriksi hiomalaikka juuttuu
kiinni tyostokappaleeseen, laikan kiinni
juuttumiskohtaan siirtyvä reuna voi siirtyä

syvemmas materiaalin pintaan aiheuttaen laikan siirtymisen ylos tai takaisiniskun. Laikka voi joko hypahtaa eteenpain tai kayttajasta poispain laikan kiertosuunnasta riippuen kiinn juuttumisen aikana. Hiomalaikat voivat myos rikkoutua naissa olosuheissa. Takaisinisku johtuu sahkotyokalun vaarinkaytostaa ja/tai virheellisista toimenpiteista tai olosuheista ja ne voidaan valttaa noudattamalla asianmukaisia alla kuvattuja varotoimia.

a) Säilytä hyvä ote sahkötyökalusta ja aseta keho ja varsi niin, etta voit vastata takaisiniskuun. Käytä aina lisäkahvaa (jos olemassa) saïlyttäksesi maksimaalisen takaisiniskun tai vaantoreaktion hallinnan käynnistymisen aikana. Käytäja voi hallita vaantoreaktioita tai takaisiniskuvoimia, jos oikeaoppiset varotoimenpiteet suoritetaan.
b) Alä koskaan aseta kättä kiertävän lisävarusteen lahelle. Lisävaruste voi iskeytyä takaisin käteesi.
c) Alä aseta kehoa alueelle, johon sähkötyokalu siirtyy mahdollisen takaisiniskun aikana. Takaisinisku siirtä tyokalua vastakkaiseen suuntaan laikan suuntaan nahden kiinni juuttumisen hetkella.
d) Ole erityisen varovainen kulmien, terävien reunojen jne. kohdalla. Välta lisävarusteen hypähtelyä ja kiinni juuttumista. Pyörivä lisävaruste voi juuttua helposti kiinni ja aiheuttaa hallinnan menetyksen tai takaisiniskun kulmissa, terävissä reunoissa tai hypähtelyn seurauksena.
e) Alä kiinnitā sahan ketjun puunveistoteräa tai hammadettua sahanteräa. Kyseiset terat aiheuttavat usein takaisiniskuja ja hallinnan menetyksen.

Erityisesti himis- tai leikkaustoimintoja koskevat turvallisuusvaroitukset:

a) Käytä ainoastaan sahkötyokaluun suositeluja laikkatyppejä sekä valittuun laikkaan tarkoitettua suojsta. Laikat, joihin sahkötyokalua ei ole tarkoitettu, ei voida suojata asianmukaisesti ja ne ovat vaarallisia.

b) Keskeltä painettujen laikkojen hioma-alue tulee asentaa suojuksen huulen tason alapuolle. Virheellisesti asennettua laikkaa, joka siirtyu suojuksen huulen lapi, ei voida suojata asianmukaisesti.
c) Suojus tulee kiinnittä hyvin sähkötyökaluun ja sijoittaa maksimaalista turvallisuutta varten niin, etta käytäjä altistuu mahdollisimman vähän laikalle. Suojus auttaa suojaamaan käytäjan rikkoutuneilta laikan osila, laikkaan vahingossa koskettamiselta sekä kipinöiltä, jotka voivat sytyttä vaatetuksen.
d) Laikkoja tulee kayttäa vain suositeltuihin kayttotarkoituksiin. Esimerkki: alä hio leikkauslaikan sivulla. Hiomakoneen leikkauslaikat on tarkoitettu reunan biomiseen, ne voivat rikkoitua mahdollisten sivusuuntaisten voimien seurauksena.
e) Käytä aina ehjä laikan laippoja, joiden kokoja muoto ovat oikeita valittuun laikkaan. Asianmukaiset laikan laipat tukevat laikkaa ja vähentävat taten niiden rikkoutumisen vaaraa. Leikkauslaikkojen laipat voivat poiketa biomalaikan laipoista.
f) Älä käytä suurempien sahkötyokalujen kuluneita laikkoja. Suurempiin sahkötyokaluih in tarkoitetu laikka ei sovi pienemän koneen suurempaan nopeuteen ja se voi pirstoutua.

Hiomakoneella suoritettuja leikkaustoimenpiteita koskevat lisaturvallisusuusvaroitukset:

Leikkaustoimenpiteet voidaan suorittaa vain erityisellä suojuksella (eikuulu pakkaukseen).

a) Älä ylikuormita tai kohdista liialista paineitta leikkauslaikkaan. Älä yritä suorittaa liian syvää leikkausta. Laikan ylikuormitus lisää sen rasitusta ja käantymisen tai kiinni juuttumisen vaaraa sekä takaisiniskun tai laikan rikkoutumisen vaaraa.

b) Älä aseta kehoa samalle linjalle pyörivän laikan kanssa tai sen taakse. Kun laikka siirtyk kayton aikana kehosta poispän, mahdollinen takaisinisku voi aiheuttaa laikan ja sähkötyokalun pyöriramisen suoraan sinua kohti.
c) Jos laikka on juuttunut kiinni tai leikkaus keskeytyjostakin systä, kytke sähkötyokalu pois pälta ja pidä sitä paikoillaan, kunnes laikka pysahtyy kokonaan. Alä koskaan yritä poistaa leikkauslaikkaa leikkauksesta laikan ollessa likkeessä. Muutoin vaarana on takaisinisku. Märätä laikan kiinni juuttumisen syy ja pyri poistamaan se.
d) Älä käynnistä konetta uudelleen laikan ollessa kiinni tyostokkappaleessa. Anna laikan saavuttaa tāysi nopeus ja aseta se sen jälleen varoen leikkaukseen. Laikka voj juuttua kiinni, siirtyä ylospain tai iskeä takaisin, jos sahkötyokalu käynnistetään laikan ollessa kiinni tyostokkappaleessa.
e) Tue paneeleja tai muita liian suuria tyostokappaleita, jotta laikka ei juuttuisi kiinni tai takaisiniskuja ei syntyisi. Suuret tyostokappaleet painuvat yleensa Oman painonsa vuoksi. Tukikappaleet tulee asettaa tyostokappaleen alapuolle leikkauslinjan lahelle ja tyostokappaleen reunan lahelle laikan molemmilla puolilla.
f) Ole erityisen varovainen, kun suoritat "taskuleikkauksen" olemassa oleviin seiniin tai muihin umpinaisiin alueisiin. Ulos tuleva laikka voi leikata kaasu- tai vesiputkia, sahkjohtoja tai takaisiniskun aiheuttavia kohteita.

Sahkoturvallisuus

Noudata aina sahkötyokaluihin soveltuvia
maakohtaisia turvallisuusmaarayksiä tulipalon,
sahköiskun ja henkilovahinkovaaran valttamiseksi.
Lue seuraavat turvallisuusohjeet sekä tuotteen
mukana toimitetut turvallisuusohjeet.

Tarkista aina, etta virtalähteen jannite vastaa laitteen tyyppikilven jannitearvoa.

Luokan II kone - Kaksoiseristys - Maadoitettu pistoke ei ole tarpeen.

Jos sahkötyokalua on kaytettävasteassaymparistossa, kayta vikavirtasuojakytkintä (RCD).Vikavirtasuojakytkimen kayttö vahentaa sahköiskun vaaraa.

2. KONEEN TIEDOT

Käytötarkoitus

Kulmahiomakone on tarkoitetu muurauksen ja terasmaterialiaalien biomseen vettä kayttamattt. Erityista suojusta on kaytettavä leikkaamseen (ei sisally pakkaukseen).

Tekniset tiedot

	AGM1093P	AGM1094P	AGM1095P
Verkkojännite 220-240 V~ 230-240 V~
Verkkotaajuus 50 Hz
Ottoteho 750W 750W 950W
Nimellisnopeus	11.000/min	11.000/min	12.000/min
Hiomaläikkna
Halkaisija 100 mm 115 mm 125 mm
Sylinterin halkaisija 16 mm	22 mm	22 mm
Karan kierteet	M10	M14	M14
Paino	1.9 kg	2.0 kg	2.1 kg
Äänipaine (LpA)		89 + 3 dB(A)
Ääniteho (LwA)		100 + 3 dB(A)
Tärinä “Pintahionta”a, AG		11.2 + 1.5 m/s2

Tärinataso

Tässä ohjekirjassa annettu tärinātaso on mitattu standardin EN 60745 mukaisen standardisoidun testin mukaisesti. Sen avulla voidaan verrata eri tyokaluja ja sitä voidaan käyttaa tärinäle altistumisen alustavaan arvointiin, kun tyokalua käytetaan mainittuihin käytötarkoituksiin

• jos työkalua käytetaan eri sovelluksiin tai erillä tai huonokuntaisilla lisävarusteilla, altistumistaso voi olla huomattavasti suurempi
• sammutusajat tai käytämattömt ajat voivat huomattavasti laskea altistumistasoa.

Sujaudu tärin anaikutuknila yllapitamallä tyokalua ja sen lisavarusteita, pidä kdet lampiminä ja kayta organisoituja tyotoimenpiteita.

Kuvaus

Tekstin numerot viittaavat sivujen 2-3 kaavioihin.

Kuva A

1. Karan lukituspainike
2. Virtakytkin
3. Suojus

Kuva B

1. Kara
2. Asennuslaippa
3. Laikka (ei kuulu pakkaukseen)
4. Kiinnitysmutteri
5. Ruviavain
6. Sivukahva

Asentaminen

Sammuta kone ja irrota pistoke sahkoverkosta aina ennen asentamista.

Suojuksen asentaminen (kuva A ja B)

• Aseta kone pöydälle kara (8) ylöspäin osoittäen.
• Aseta suojus (3) koneen paan paallee kuvan C mukaisesti varmistaen, etta suojuksen harjat sopivat koneen paass oleviin urin.
• Kännä suojusta vastapäivään.

Alä koskaan yritä kayttäkonetta ilman suojusta.

Laikan asentaminen ja poistaminen (kuva B)

• Käytä aina koneeseen sopivaa laikkaa, jonka halkaisija on Ø100mm / Ø115mm / Ø125mm ja sylinterin halkaisija 16 / 22 / 22 mm. Laikan paksuuden on oltava 6 mm hiomalaikan kohdalla ja 3 mm leikkauslaikan kohdalla. Asennettu laikka ei saa koskettaa suojukseen.

Asentaminen

• Aseta kone pöydälde suojus (3) ylöspäin osoittäen.
• Asenna laippa (9) karaan (8).
• Asenna laikka (10) karaan (8).
• Pidä karan lukituspainiketta (1) alhaalla ja kiristä kiinnitysmutteri (11) tiukasti karaan (8) ruuviavainta (12) kayttäen.

Poistaminen

• Aseta kone pöydälde suojus (3) ylöspäin osoittäen.

• Pidä karan lukituspainiketta (1) alhaalla ja löysää kiinnitysmutteri (11) ruviavainta (12) käyttaen.

• Poista laikka (10) karasta (8).
• Pidä karan lukituspainiketta (1) alhaalla ja kiristä kiinnitysmutteri (11) ruuviavainta (12) kayttäen.

3.KÄYTTO

Varmista, etta tyostokkappaletta tuetaan oikeaoppisesti tai etta se on kiinnitety ja pidä virtajho't kaukana työalueelta.

Päälle ja pois päältä kytkeminen (kuva A)

• Kytke kone pälle painamalla virtakytkintä (2).
• Kytke kone.POIS paalta vapauttamalla virtakytkin (2).

Pidä konetta kaukana työstkappaleesta sen päälle ja.POIS paälta kytkemisen aikana, koska laikka voi vauroiittaa työstkappaletta.

• Kiinnitta tyostokappale hyvin tai varmista muulla tavoin, etta se ei voi liikkua kayton aikana.
• Tarkista laikat saannollisesti. Kuluneet laikat heikentavat koneen tehoa. Vaihda ajoissa uuteen laikkaan.
• Kytke kone aina ensin bois päältä kayton jälleen ennen pistokteen irrottamista pistorasiasta.

Purseenpoisto (kuva C)

Kallistuskulma 30^ - 40^ mahdollistaa parhaat tulokset purseenpoiston aikana. Siirra konetta taakse- ja eteenpain kevell paineella. Taten estat tyostokappaleen varimuutokset tai kuumentumisen lian kuumaksi ja epatasaisuksien syntymisen.

Älä koskaan käytä leikkauslaikkkoja purseuenpoistoon!

Leikkaaminen (kuva D)

Erityistä suljettua suojusta on käytettvä
leikkaamiseen (ei sisally pakkaukseen).
Säilytä hyvä kosketus työstkappaleeseen
tarinan estämiseksi, alä kallista tai käytä
painetta leikkaamisen aikana. Käytä kohtalaista
painetta käytön aikana työstettävän materiaalin
mukaan. Alä hidasta laikkaa kohdistamalla sihen

vastapainetta sivusuunnassa. Leikkaussunta on tärkeä. Koneen tulee aina toimia leikkaussuntaa vastakkaiseen suuntaan. Älä koskaan siirä konetta toiseen suuntaan! Kone voi muutoin juuttua leikkaukseen, aiheuttaa takaisiniskun ja hallinnan menetyksen.

Vinkkejä optimaalista käytöä varten

Kiinnitaytostokappalepaikoilleen.Kayt puristuslaitettpienien tostokappaleiden kohdalla.
- Pidä koneesta kiinni molemmilla käsillä.
Kytke kone toimintaan.
- Odota, kunnes kone on saavuttanut tayden nopeuden.
- Asenna laikka koneeseen.
- Siirra konetta hitaasti tyostokappaletta pitkin, painaa laikkaa hyvin tyostokappaletta vasten.
- Alä kohdista koneeseen liikaa painetta. Anna koneen hoitaa tehtävä.
- Sammuta kone ja odota, kunnes se pysahtyy kokonaan ennen kuin asetat koneen alas.

4.HUOLTO

Pistokkeen vaihto (koskee vain Isoa-Britanniaa)

Jos laitteeseen liitetty valettu 3-nastainen pistoke on vaurioitunut ja sen vaihto on tarpeen, se tulee havittaa oikeaoppisesti ja vaihtaa hyväksyttyyn BS 1363/13A sulakkeella varustettuun pistokkeeseen ja seuraavia johdotusohjeita on noudatettava. Virtajohdon johtimet on varikoodattu seuraavasti: sininennollajohdin ruskeajannitteenalainenjohdin

Koska laitteen virtajohdon johtimien varit eivat valttamatta vastaa pistokteen liitantojen varimerkintoja, toimi seuraavasti:

• Sininen johdin tulee liittäa kirjaimella N tai mustalla varillä merkittyyn liitantaan.
  Ruskea johdin tulee liittä kirjaimella L tai punaisella varillä merkittyyn liitantaan.

Sammuta kone ja irrota pistoke sahkoverkosta aina ennen puhdistusta ja huoltoa.

Puhdista koneen ulkokuoret saannollisesti pehmealli liinalla, mieluiten jokaisen kayttokerran jalkeen. Varmista, etta tuuletsaukoissa e ie olpolya tai likaa. Poista vaikeat tahr katyttamallsaippuavaahtoon kostutettua pehmea liinaa.

Alä käytä liuottimia, kuten bensiiniä, alkoholia, ammoniakkia jne. Vastaavat kemikaalit vauroittavat synteettisä componentteja.

Virtajtojen vaihto

Jos virtajohto on vauroitunut, se tulee vaihdattaa valmistajalla, valmistajan huoltopalvelussa tai vastaavalla patevallä asiantuntijalla vaarojen valttämiseksi.

Hiiliharjojen tarkistaminen ja vaihtaminen (kuva A ja G)

Jos hiilharjat ovat kuluneet, ne tulee vaihdattaa valmistajan asiakaspalvelussa tai vastaavalla patevallä asiantuntijalla.

Käytä ainoastaan alkuperäisia hiiliharjoja.

• Poista hiiliharjan kannet (4) kiertämällä ruuvi auki, avaa kansi nostamalla se pois koneesta.
  Vapauta jousi (14) hiiliharjasta ja pidä jousi (14) paikoillaan ruuvimeisselillä. Poista hiilharja (15) vastaavasta pidikkeestä (pidä kuparijohto (16) kiinni koneessa).
• Pidä jousi (14) paikoillaan ja aseta uusi hiilharja pidikkeen sisään.
  Vapauta jousi (14) takaisin paikoilleen ja varmista, etta se pitaa harjan paikoillaan (kuvan G mukaisesti).
• Löysää ruuvia (13), joka vapauttaa vanhan harjan kuparijohdon (16). Kiristä ruuvi (13) uudelleen varmistamalla, etta uuden hiiliharjaksen kuparijohto (16) on valissä.
• Aseta kansi (4) takaisin paikoilleen varmistamalla, ettei johtoja jää välin ja kiristä ruuvi.
  Vaihda aina molemmat hiilharjat samanaikaisesti.
• Anna koneen käydä kuormittamalla nopeudella 15 minuutin ajan uusien hiilharjojen asentamisen jälkeen.

TAKUU

Takuehdot loytyvat erillisestata takuukortista.

YMPÄRISTÖ

Vialiset ja/tai havitetyt sahkö- ja elektroniset laitteet tulee viedä asianmukaisin erilliskerayksiin.

Vain EU-maat

Alä havitta sähkötyokaluja kotitalousjätteen mukana. Sähkö- ja elektroniikkalaitteita koskevan direktiivn 2012/19/EU ja vastaavien kansallisten lakien mukaisesti sähkötyokalut tulee havittä erilliskeräyksessä ja ymparistöystvällisesti niiden käytöän paatyttyä.

Tuotteeseen ja ohjekirjaan voidaan tehdä muutoksia. Teknisin tietoin voidaan tehdä muutoksia ilmoituksetta.

VINKELSLIPER

AGM1093P 750W 100mm

AGM1094P 750W 115mm

AGM1095P 950W 125mm

Ogles suku pärbaude un nomaina

ohutusteavetjauhiseid.Ohutusteabe

1. Völlilukustusnupp
2. Käivitusluliti
3. Kaitsekate

Joon.B

1. Voll
2. Paigaldusäärik
3. Ketas (ei kuulu komplekti)
   11.Kinnituskruvi
   12.Mutrivoti
   13.Kulgkaepide

Osade vahetamine
