Produkttyp	Vinkelslip
Märke	Ferm
Modell	AGM1093P
Skivdiameter	100 mm
Skivhåldiameter	16 mm
Axelgänga	M10
Upptagen effekt	750 W
Nätspänning	220-240 V ~
Frekvens	50 Hz
Nominell hastighet	11 000 min⁻¹
Vikt	1.9 kg
Ljudtryck (LPA)	89 + 3 dB(A)
Ljudeffekt (LWA)	100 + 3 dB(A)
Vibration (slipning)	11.2 + 1.5 m/s²
Skyddsklass	II (dubbel isolering)
Avsedd användning	Slipning och kapning av sten, betong, stål (kapning kräver särskilt skyddshölje som inte ingår)
Sidohandtag	Ja
Axelspärr	Ja
Skyddshölje	Ingår
Underhåll och rengöring	Rengör med en mjuk, lätt fuktad trasa; använd inte lösningsmedel. Låt en professionell byta kolborstar.
Garanti	Se medföljande garantibevis
Reparerbarhet	Reservdelar finns via eftermarknadsservice

Vanliga frågor - AGM1093P Ferm

Hur byter man skivan på vinkelslipen AGM1093P?

För att byta skivan, koppla först bort maskinen. Placera maskinen på ett bord med skyddshöljet uppåt. Montera flänsen på axeln, placera skivan, håll sedan in axelspärrknappen och dra åt låsmuttern med den medföljande nyckeln. För demontering, gör omvänt.

Vilken effekt har vinkelslipen Ferm AGM1093P?

Vinkelslipen Ferm AGM1093P har en upptagen effekt på 750 W.

Vilka skivor kan jag använda med denna vinkelslip?

Använd skivor med en diameter på 100 mm och ett hål på 16 mm. Tjockleken bör vara 6 mm för slipning och 3 mm för kapning. Den monterade skivan får inte vidröra skyddshöljet.

Kan jag använda vinkelslipen för kapning?

Ja, men du måste använda ett speciellt slutet skyddshölje (ingår ej) för kapning. Följ säkerhetsanvisningarna i manualen.

Hur underhåller jag vinkelslipen?

Rengör regelbundet kroppen med en mjuk, lätt fuktad trasa. Se till att ventilationsöppningarna inte är blockerade. För envisa fläckar, använd ett skum från tvål. Använd aldrig lösningsmedel som bensin eller alkohol. Kolborstarna måste bytas av en professionell.

Vilka säkerhetsåtgärder ska jag vidta?

Använd alltid skyddsglasögon, hörselskydd och skyddshandskar. Håll åskådare på avstånd. Använd aldrig utan skyddshöljet. Kontrollera skivans skick före varje användning. Koppla bort maskinen före underhåll.

Vilken ljudnivå har vinkelslipen?

Ljudtrycket är 89 + 3 dB(A) och ljudeffekten är 100 + 3 dB(A). Använd hörselskydd.

Ingår en skiva med vinkelslipen?

Nej, slipskivan ingår inte. Du måste köpa en lämplig skiva separat.

Vad väger vinkelslipen?

Vikten på vinkelslipen Ferm AGM1093P är 1.9 kg.

Vad gör jag om nätsladden är skadad?

En skadad nätsladd måste bytas av tillverkaren, dess serviceverkstad eller en behörig person för att undvika fara.

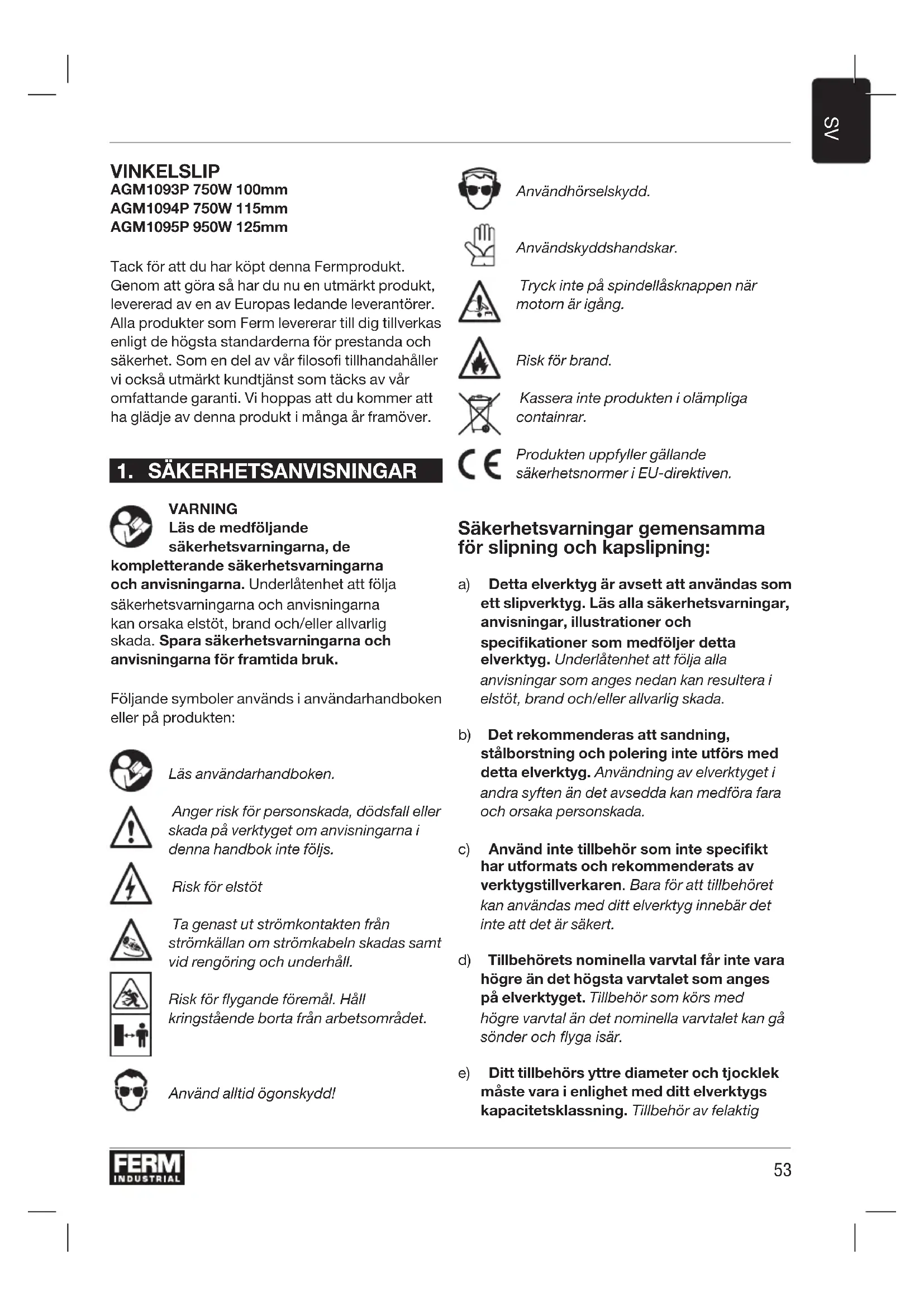

BRUKSANVISNING AGM1093P Ferm

Tack for att du har kochtenna Fermprodukt. Genom att gora sa har du nu en utmarkt produit, levererad av en av Europas ledande leverantorer. Allaprodukter som Ferm levererar till dig tilverkas enligt de hogsta standarderna for prestanda och sakerhet. Som en del av var filosofi tillhandahaller vi ocksutmktkundtjanst som tacks av var omfattande garantiet. Vi hoppas att du kommt att ha gladje avenna produit i manga ar framover.

1. SÄKERHETSANVISNINGAR

WARNING

Läs de medfoljande sakerhetsvarningarna, de

komplettere sakerhetsvarningarna och anvisingarna. Underlåtenhet att folja sakerhetsvarningarna och anvisingarna kan orsaka elstöt, brand och/eller allvarlig skada. Spara sakerhetsvarningarna och anvisingarna for framtida bruk.

Följande symboler används i användarhandboken aller på Produkten:

Läs användarhandboken.

Anger risk for personskada, dödsfall aller skada på verktyget om anvisningarna ienna handbok inte följs.

Risk for elstöt

Ta genast ut stromkontakten fran strömkällan om stromkabeln skadas samt vid rengöring och underhäll.

Risk for flygande foremal. Hall kringstaende borta fran arbetsomradet.

Använd alltid ögonskydd!

Användhörselskydd.

Användskyddshandskar.

Tryck inte pa spindellasknappen nar motorn ar igang.

Risk for brand.

Kassera inte Produkten i olampliga containrar.

Produkten uppfyller gällande sakerhetsnormer i EU-direktiven.

Sakerhetsvarningar gemensamma for slipning och kapslipning:

a) Detta elverktyg ar avsett att anvandas som ett slipverktyg. Läs alla sakerhetsvarningar, anvisningar, illustrationer och specifikationer som medfoljer detta elverktyg. Underlåtenhet att folja alla anvisningar som anges nedan kan resultera i elstöt, brand och/eller allvarlig skada.
b) Det rekommenderas att sandning, stalborstning och polering inte utfors med detta elverktyg. Anvandning av elverktyget i andra syften an det avsedda kan medfora faro och orsaka persorskada.
c) Använd inte tillbehör som inte spefikt har utformats och rekommenderats av verktygstillverkaren. Bara for att tillbehöret kan användas med ditt elverktyg innebär det inte att det ar sakert.
d) Tillbehorets nominella varvthal fär inte vara högre an det högsta varvtalet som anges pa elverktyget. Tillbehör som körns med högre varvthal an det nominella varvtalet kan gå sönder och flyga isär.
e) Ditt tillbehörs ytre diameter och tjocklek maste vara i enlighet med ditt elverktygs kapacitetsklassning. Tillbehör av felaktig

storlek kan inte skyddas och kontrolleras i tillracklig utstrackning.

f) Tillbehör med gänginsats mäste passa exakt till slipspindelns gänga. Om tillbehör monteras med fländs mäste tillbehörets hald diameter passa till flänsens infästningsdiameter. Tillbehör som inte passar elverktygets monteringshårdvarakommen att vara i obalans och vibrera for mycket, vilket kan leda till att du fölorar kontrollen.
g) Använd inte att skadat tillbehör. Inspektera slipskivor och siliplattor für flisor, sprickor och slitage samt stålborsten für lösä eller spruckna ledninger före användning. Om elverktyget aller att tillbehör tappas, inspektera det für skador aller installera ett oskadat tillbehör. Efter inspektion och installation avett tillbehör, häll dig själv och kringstaende borta frän det roterande tillbehörets rotationsplan och kör verktyget med maximal tomgängsvarvtal i en minut. Skadade tillbehör faler normalt sönder underenna testtid.
h) Bär personlig skyddsutrustning. Använd ansiktsmask eller skyddsglasögon beroende på tillampning. Bär dammask, hörskyldd, handskar och skyddsförkläde som kan stoppa små bitar av slipmaterial och arbetsstycken. Ögonskyddet måste kunna stoppa flygande flisor som skapas vid olika tillampningar. Dammasken erler andningsmasken måste kunna filtrera partiklar som skapas vid ditt arbete. Läng exponering for buller kan orsaka hörselnedsättning.
i) Håll kringstaende på att säkert avständ frän arbetsområdet. Alla som befinner sig på arbetsområdet mäste bara skyddsutrustning. Bitar av arbetsstycken aller trasiga tillbehör kan flyga ivag och orsaka skada även bortom arbetsområdets omedelbara närhet.
j) Häll endast elverktyget i de isolerade greppsytorna när du utfor arbete där skärtillbehör kan komma i kontakt med dolda ledninger erler den egna sladden.

Skärtillbehör somkommen i kontakt med en stromforande ledning kan orsaka att elverktygets synlga metalldelar blir stromforande och ger användaren en elstöt.

k) Håll sladden borta frän det roterande tillbehöret. Om du fölorar kontrollen kan sladden kapas eller fastna och din hand ell er arm kan dras in i det roterande tillbehöret.
I) Lagg aldrig ifran dig elverktyget fore tillbehoret har stannat helt. Det roterande tillbehoret kan f tag i ytan och dra med sig elverktyget sa att du forlorar kontrollen.
m) Låt inte elverktyget vara igång nar du bär det vid din sida. Det roterande tillbehöret kan oavsiktligt fastna i dina kläder och dra verktyget mot din kropp.
n) Rengör ditt elverktygs luftventiler regelbundet. Motorns fläkt drar in damm i huset och stor ansamling av metalldamm kan orsaka elfara.
o) Använd inte elverktyget nara lättantändiga material. Gnistor kan anteanda sādana material.
p) Använd inte tillbehör som kräver kylvatskor.
Användning av vatten aller andra kylvatskor kan resultera i elstöt aller elchock.

Rekyl och relaterade varninger

Rekyl ar en plotslig reaktion på en klåmd eller fastkörd roterande skiva, slipplatta, borste eller nagot annat tillbehör. Klämning erler fastkörning orsakar snabb overstegring hos det roterande tillbehöret, vilket i sin tur tvingar det okontrollerade elverktyget i motsatt riktning mot tillbehörets rotation vid punkten)där detkommen i klam. Om en slipskiva till exempl fastnar erller klams fasti arbetsstycket kan skivans kant som gär in i en klämpunkt grava in sig i materialets yta, vilket kan orsaka att skivan gär av. Skivan kan antingen hoppa mot erler frän användaren, beroende pa skivans rörelseriktning vid punkten där det fastnar. Slipskivor kan också gå sönder under dessa forhällanden. Rekyl ar ett resultat av verktygsmissbruk och/eller felaktiga arbetsprocedurer erller forhällanden

och kan undvikas genom tillampning av forsiktighetsatgärderna som beskrivs nedan.

a) Haett stadigt grepp om elverktyget och placera din kropp och arm paett satt som gorr att du ta upp rekylkrafterna. Anvand alltid stodhandtag om sadana finns for maximal kontroll over rekyl- och momentreakactioner under igangsattning. Anvandaren kan ha kontroll over momentreakactioner och rekylkrafter om ratt forsiktighetsatgärder vidtas.
b) Placera aldrig din hand nara det roterande tillbehore. Tillbehorekan rekylera over din hand.
c) Placera inte din kropp i omraret dit elverktygetkommen att rora sigihandelse avrekyl.Rekylkraften driver verktygetimotsatt riktning mot slipskivans rorelse vid punkten dar det fastnar.
d) Var särskilt fösaktig när du bearbetar hörn, skarpa kanter osv. Undvik att lata tillbehöret studsa eller fastna. Hörn, skarpa kanter och studsning har en tendens att fdet roterande tillbehöret att fastna och orsaka forlust av kontroll eller rekyl.
e) Montera inte en sagkedja for trakarvning ell ertt tandat sagblad. Sdana blad orsakar ofta rekyl och forlust av kontroll.

Särskilda sakerhetsvarningar for slipning och kapslipning:

a) Använd endast skivtyper som rekommenderas for ditt elverktyg och skyddsvakter som har utformats for valid skiva. Skivor som inte har utformats for elverktyget kan inte skyddas i tillracklig utstrackning och de ar osakra.
b) Skålade slipskivor måste monteras ä att skivans slipyta inte skjuter ut över skyddskantens plan. En felaktigt monterad skiva som skjuter ut över skyddskantens plan kan inte skyddas i tillräcklig utsträckning.
c) Skyddsvakten mäste säkras till elverktyget och placeras sa att sa lite som möjligt

av skivan exponeras mot användaren for maximal sakerhet. Skyddsvakten skyddar användaren fran bitar av trasiga skivor, oavsiktlig kontakt med skivor och gnistor som kan anteanda kläder.

d) Skivor fär endast användas for
rekommenderade tillampningar. Slipa till exempel inte med sidan av en kapskiva.
Kapskivor med slipfunktion ar avsedda for
perifer slipning. Om de utsätts for sidotryck kan de brytas sönder.
e) Använd alltid oskadade skivflänsar av ratt storlek och form für din valda skiva. Rätt skivflänsar stödjer skivan och detta minskar risken für att skivan gär sönder. Flänsarna für kapskivor kan skilja sig是从 flansarna for slipskivor.
f) Använd inte utslitna skivor frän större elverktyg. Skivor avsedda für större elverktyg ar inte lampliga für högre varvital med mindre verktyg. De kan gå sönder.

Komplettenderande sakerhetsvarningar for kapslipning:

Kapning ar endast lamplig med en särskild skyddsvakt (ingar inte).

a) Se till att kapskivan intekommen i klam och utsatt den inte for högt tryck. Forsök inte skära for djupt. Om skivan pafrestas for mycket kan den overbelastas. Risken ökar d'for att den snedvrids allerkommen i klam, orsakar rekyl erler att skivan gär sönder.
b) Placera inte din kropp framfor och bakom den roterande skivan. Om skivan ror sig bort fran din kropp nar elverktyget ar igang kan det slungas direkt mot dig i handelse av rekyl.
c) Om skivan kommt i kläm aller arbetet avbryts av nàgon anledning, koppla fran elverktyget och häll det stadigt tills skivan stannar helt. Försök aldrig dra ut den roterande kapskivan ur skärspåret dà detta kan leda till rekyl. Undersök anledningen for inklämninger och vidta korrigerande atgärder.

d) Starta inte om kapningen om elverktyget ar i arbetsstycket. Låt skivan uppnå fullt varvthal och for fösiktigt in den i skärspåret. I annat fall kan skivan klämmas fast, hoppa ur arbetsstycket eller orsaka rekyl.
e) Stöd paneler och stora arbetsstycken für att minimera risiken für att skivor kläms fast och für rekyl. Stora arbetsstycken tenderar att gefter till följd av deras eigenvikt. Stöd maste)därfor placeras under arbetsstycket, nara skärspåret och vid kanten, pā bāda sider om skivan.
f) Var särskilt fösiktig vid "fickkapning" i befintlga vaggar aller andra dolda områden. Den utstående skivan kan kapa gas-eller vattenledninger, elledninger erller foremal som kan orsaka rekyl.

Elsakerhet

Följ alltid sakerhetsforeskrifterna som gäller i ditt land nar du arbetar med elverktyg for att minsa risken for brand, elstöt och persanskada. Läs följande sakerhetsanvisningar och även de medfoljande sakerhetsanvisiningarna.

Kontrolera alltid att strömspanninger motsvarar spanningen som anges på marketitetten.

Klass II-maskin - dubbel isolering - du behöver ingen jordad kontakt.

Använd jordfelsskydd (RCD) om arbete med att elverktyg i fuktig miljö ar oundvikligt. Användning av RCD minskar risken for elstöt.

2. MASKINFORMATION

Avsedd användning

Din vinkelslip har utformats for slipning av murverk och stalmaterial utan anvandning av vatten. Vid kapning maste en särskild skyddsvakt anvandas (ingar inte).

Tekniska specificationer

AGM1093P AGM1094P AGM1095P
Strömspanning 220-240 V~ 230-240 V~
Strömeffekt 50 Hz
Ineffekt 750W 750W 950W
Nominell varvital	11.000/min	11.000/min	12.000/min
Slipskiva
Diameter 100 mm 115 mm 125 mm
Hål 16 mm	22 mm	22 mm
Spindelgänga		M10	M14 M14
Vikt		1.9 kg	2.0 kg 2.1 kg
Ljudtryck (LpA)			89 + 3 dB(A)
Ljudeffekt (LwA)			100 + 3 dB(A)
Vibration "ytslipining" an,AG			11.2 + 1.5 m/s2

Vibrationsniva

Vibrationsutsläppsniván som anges ienna braksanvisning har uppmàttis i enlighet med ett standardiserat test i EN 60745, som kan anvandas for att jämfora verktyg med varandra och som en preliminar bedömming av exponering for vibrationer nár du anvander verktyget for angiva arbeten

• använding av verktyget für andrastillampningar,ller med olica eller dalgittunderhällna tillbehör kan avsevär tokaexponeringsnivan
• de gänger d'verktyget stängs av aller ar pa men eigentlichen inte används kan minska exponeringsnivān betydligt.

Skydda dig mot effekterna av vibrationer genom att underhälla verktyget och dess tillbehör, hälla händerna varma och organisera ditt arbetsmönster.

Beskrivning

Siffrorna i texten hänvisar till diagrammen pa sidorna 2-3

Fig. A

1. Spindellåsknapp
2. Växelbrytare
3. Skyddsvakt

Fig.B

1. Spindel
2. Monteringsfläns
3. Slipskiva (ingar inte)
4. Spannmutter
5. Skiftnyckel
6. Sidohandtag

Montering

Stäng alltid av maskinen och ta ut stromkontakten frän strömköllan innan montering.

Montering av skyddsvakten (fig. A och B)

• Placera maskinen pàett bord med spindeln (8) pekandes uppàt.
• Placera skyddsvakten (3) over maskinhuvudet enligt figur C. Se till att skyddsvaktens räflor faller in i maskinhuvudets skåror.
  Vrid skyddsvakten moturs.

Forsok aldrig anecdva maskinen utan skyddsvakten.

Montering och borttagning av skiva (fig. B)

• Använd alltid lämpliga slipskivor medenna maskin med diametern 0100mm / 0115mm / 0125mm samt hål frän 16 / 22 / 22 mm. Skivans tjocklek skara vara 6 mm for slipskivor och 3 mm for kapskivor. Den monteradeslipskivan fär inte vidröra skyddsvakten.

Montering

• Placera maskinen på att bord med skyddsvakten (3) pekandes uppåt.
• Montera flänsen (9) pá spindeln (8).
• Placera slipskivan (10) på spindeln (8).
  Häll spindellåsknappen (1) nedtryckt och dra at spann muttern (11) ordentlich på spindeln (8) med skiftnyckeln (12).

Borttagning

• Placera maskinen på att bord med skyddsvakten (3) pekandes uppåt.
• Hall spindellasknappen (1) nedtryckt och lossa spannmuttern (11) med skiftnyckeln (12).
• Ta bort slipskivan (10) frän spindeln (8).
• Håll spindellåsknappen (1) nedtryckt och dra at spannmuttern (11) ordentlich med skiftnyckeln (12).

3.ANVANDNING

Se till att arbetsstycket fär tillräckligt stöd och att det ar fixerat och häll strömsladden borta frän arbetsområdet.

Igangsattning och avstängning (fig. A)

Tryck samtidigt pa vaxelbrytaren (2) for att satta igang maskinen.
- Frigör växelbrytaren (2) für att stänga av maskinen.

Häll maskinen borta frän arbetsstycket när du sätter igäng den och stänger av den eftersom slipskivan kan skada arbetsstycket.

• Spann fast arbetsstycket ordentigt aller se pa annat satt till att arbetsstycket inte kan flytta sig under bearbetningen.
• Kontrollera skivorna regelbundet. Slitna slipskivor paverkar maskinens effektivitet negativt. Byt till ny slipskiva i god tid.
• Stäng alltid av maskinen after användning innan du tar ut kontakten fran uttaget.

Gradning (fig. C)

En lutningsvinkel på 30^ till 40^ ger bösta gradningsresultat. Rör maskinen fram och tillbaka under lätt tryck. Detta forhindrar att arbetsstychket missfargas eller blir for varmt och att spar skapas.

Anvand aldrig kapskivor med slipfunktion vid gradning!

Kapning (fig. D)

Vid kapning maste en särskild skyddsvakt
anvandas (ingar inte).

Upprathall stadig kontakt med arbetsstycket for att undvika vibrationer. Luta inte och anbringa inte tryck vid kapning. Använd latt tryck vid bearbetning, lampligt for materialet som du arbetar med. Sakta inte ner kapskivor genom att anbringa sidledes mottryck. Kapningsriktningen ar viktig. Maskinen maste alltid arbeta mot kapningsriktningen. Flytta aldrig maskinen i motsatt riktning! Det finns en risk for att maskinen fastnar i skärspåret och orsakar en rekyl, vilket kan göra att du forlorar kontrollen.

Tips for optimal användning

• Spann fast arbetsstychet. Använd en spännenhet für små arbetsstychen.

• Häll maskinen med båda händerna.
  Sattigangmaskinen.
  Vanta tills maskinen har uppnatt full hastighet.

• Placera slipskivan pa arbetsstycket.
  Ror sakta maskinen langs arbetsstycket genom att stadigt trycka slipskivan mot det.
  Tryckinte maskinen for hart. Lat maskinen gora arbetet.
• Stäng av maskinen och vänta tills maskinen stär helt still innan du lagger ifrám dig den.

4.UNDERHÄLL

Byte av strömkontakt (endast Storbritannien)

Om den gjutna 3-stiftskontakten som medfoljer enhanceskadas och behover bytas ar det viktigt att den forstors pa ratt satt och byts mot en godkand BS 1363/7A-sakringskontakt och att foljande kabeldragningsanvisningar foljs.

Ledningarna i stromkabeln ar fargkodade enligt foljande:

blà neutral

brun strömforande

Gör sā här eftersom färgerna på ledningarna i strömkabeln kanske inte motsvarar färgmarkeringarna som identiferar terminalerna i kontakten:

• Ledningen som ar blaffargad maste anslutas till terminalen som ar markerad med bokstaven N eller som ar svartfargad.
• Ledningen som ar brunfargumenta stare anslutas till terminalen som ar markerad med bokstaven Lller som ar rodfargument.

Stäng alltid av maskinen och ta ut strömkontakten frän strömköllan innan rengöring och underhall.

Rengör maskinen hus regelbundet med en mjuk trasa, helst after varje gang du anvander maskinen. Se till att ventilationsöppningarna ar fria frän damm och smuts. Ta bort mycket ihallande smuts med en mjuk trasa fuktad med tvällösning. Använd inte losningsmedel som bensin, alkohol, ammoniak osv. Sādana kemikalier skadar de syntetiska komponenterna.

Byte av strömsladdar

Om en strömsladd ar skadad mäste den bytas av tillverkaren, tillverkarens serviceombud aller liknande kvalificerad personal for att undvika fara.

Kontroll och byte av kolborstar

Om kolborstarna ar slitna maste de bytas av tillverkarens kundtjänstavdelning erler liknande kvalificerad personal.

Använd endast rätt kolborstar av originaltyp.

GARANTI

Garantivillkoren finns på separat medfoljande garantikort.

MILJO

Felaktig och/eller kasserad elektrisk ellerelektronisk utrustning maste lamnas in pä lampliga Återvinningsstationer.

Kassera inte elverktyg i hushållsavfall. Enligt den europeiska riktlinjen 2012/19/EU om kasserad elektrisk och elektronisk utrustning och dess tillampning i nationell rätt maste elverktyg som inte langre ar användbara samlas in separat och kasseras på att miljövänligt satt.

Produkten och användarhandboken kan andras. Specificationerna kan andrasutan forvarning.
