PR700 GPS - Автомобільна камера Navitel - Безкоштовний посібник користувача

Тип продукту	Автомобільна камера (DVR)
Бренд	Navitel
Модель	PR700 GPS
Процесор	MSTAR AIT8339
Дисплей	2.7" TN, 320×240
Сенсор камери	SONY 307 (нічне бачення)
Роздільна здатність відео	Full HD 1920×1080, 30 к/с
Роздільна здатність знімків	2 Мп
Кут огляду	170°
Об'єктив	6-шарове скло
Пам'ять	Карта MicroSD (макс. 64 ГБ, Class 10 або вище)
Акумулятор	500 мА·год
Вхідна напруга	5 В, 1.5 А
Wi-Fi	Так
GPS	Вбудований GPS-чіпсет та антена
Функції запису	Циклічний запис, G-сенсор, Паркувальний монітор, Блокування файлу, Запис звуку, Штамп, Вимкнення дисплею
Відображення швидкості	Цифрова швидкість через GPS
Попередження про камери	Сповіщення про камери та попередження на основі GPS
Підключення	mini-USB (антена GPS), micro-USB (дані/живлення)
Підтримка додатку	Navitel DVR Center (iOS/Android через Wi-Fi)
Мови	Чеська, Англійська, Французька, Німецька, Угорська, Італійська, Польська, Румунська, Російська, Словацька, Іспанська, Українська

Часті запитання - PR700 GPS Navitel

Як встановити карту microSD?

Вставте високошвидкісну карту microSD (Class 10 або вище, 8-64 ГБ) у слот. Відформатуйте карту в DVR через Меню > Форматувати SD-карту перед першим використанням, щоб уникнути помилок даних. Не вставляйте та не виймайте карту під час запису.

Як підключити DVR до Wi-Fi та використовувати додаток?

Увімкніть Wi-Fi у меню DVR (Wi-Fi: Увімкнено). На вашому мобільному телефоні завантажте Navitel DVR Center з магазину додатків. У додатку виберіть ваш DVR зі списку (назва Wi-Fi відображається в меню DVR > Wi-Fi Navitel) та підключіться. Використовуйте стандартний пароль або змініть його в меню DVR > Пароль Wi-Fi.

Як працює паркувальний монітор?

Коли пристрій вимкнено та виявляється вібрація (наприклад, удар), він автоматично вмикається та починає запис. Записаний файл блокується (захищається). Щоб увімкнути, перейдіть до налаштувань меню та увімкніть Паркувальний монітор.

Що робити, якщо немає GPS-сигналу?

Слабкий GPS-сигнал може бути спричинений поганою погодою або перешкодами. Переконайтеся, що кріплення з GPS-антеною правильно підключено до порту mini-USB (не micro-USB). Їдьте на відкритій місцевості для кращого прийому. Пристрій відображатиме '---', якщо немає сигналу.

Як заблокувати запис, щоб запобігти видаленню?

Під час запису коротко натисніть кнопку живлення, щоб заблокувати поточний файл (з'являється значок замка). Або в режимі відео виберіть файл, натисніть Меню > Захист > Заблокувати поточний або Заблокувати всі. Заблоковані файли не можна перезаписати або видалити.

Чи можна використовувати пристрій для попереджень про камери швидкості?

Так, увімкніть Інформацію про камери в налаштуваннях. DVR відображатиме швидкість, відстань до камери та індикатор прогресу. Він використовує GPS-дані для попередження про відомі камери та попередження. Ви також можете встановити дозвіл перевищення швидкості (від -5 до +25 км/год) для звукових сповіщень.

Як відформатувати SD-карту?

Перейдіть до Меню > Форматувати SD-карту та підтвердьте. Форматування рекомендується перед першим використанням або при виникненні помилок даних. Використовуйте сам DVR, а не комп'ютер, щоб забезпечити правильне форматування.

Який термін служби акумулятора та як він заряджається?

Вбудований акумулятор ємністю 500 мА·год призначений для аварійного паркувального режиму та безпечного вимкнення, а не для постійного використання. Для повної роботи підключіть автомобільний зарядний пристрій до прикурювача. Червоний індикатор світиться під час заряджання; він тьмяніє в міру заповнення акумулятора та гасне, коли він повністю заряджений.

Як скинути пристрій, якщо він зависає?

Використовуйте скріпку або подібний предмет, щоб натиснути кнопку Скидання на пристрої. Це перезапустить DVR без втрати налаштувань. Якщо проблеми не зникають, переконайтеся, що SD-карту відформатовано та прошивка оновлена.

Чи можна переглядати та ділитися відео на телефоні?

Так, через додаток Navitel DVR Center. Підключіть телефон до Wi-Fi-мережі DVR, потім ви можете переглядати відео в реальному часі, відтворювати записи, зберігати, видаляти та ділитися відео та фото. Додаток також дозволяє оновлювати прошивку та налаштовувати параметри.

ПОСІБНИК КОРИСТУВАЧА PR700 GPS Navitel

Дякуємо Вам за придбання продукту компанії NAVITEL®.

NAVITEL PR700 GPS - багатофункціональний відеореєстратор з високою якістю відео- та фотозйомки, а також великою кількістю додаткових функцій, описаних в даному Посібнику користувача. Уважно прочитайте посібник перед використанням пристрою та зберігайте для подальшого використання.

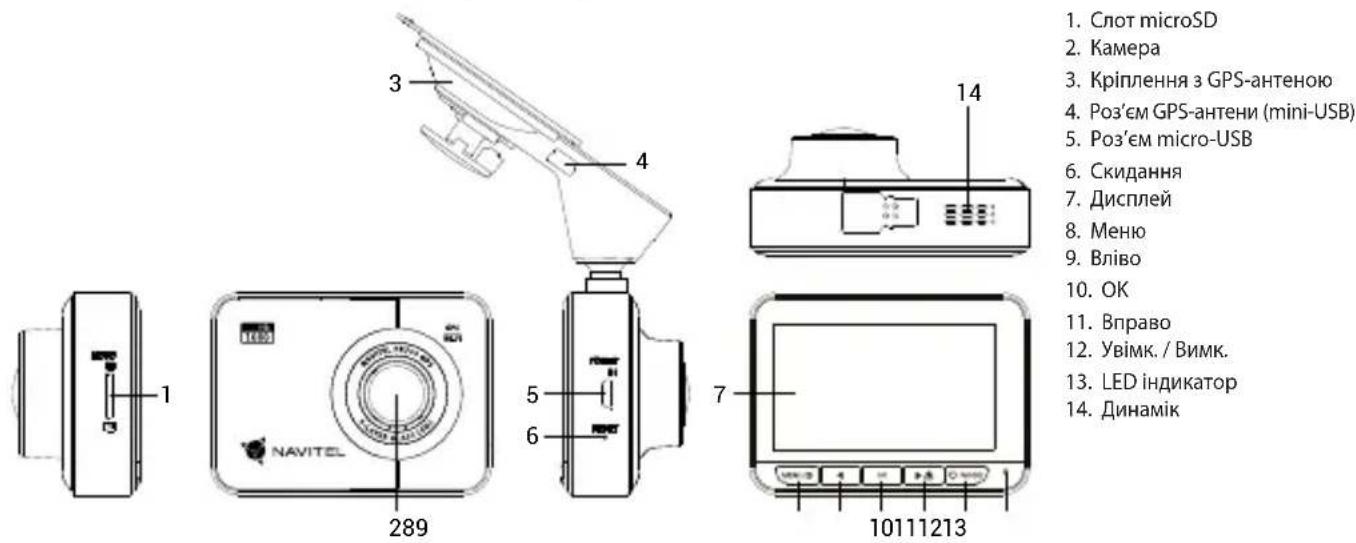

Зовнішній вигляд пристрою

1. Слот microSD
2. Камера
3. Кріплення з GPS-антеною
4. Роз'єм GPS-антени (mini-USB)
5. Роз'єм micro-USB
6. Скидання
7. Дисплей
8. Меню
9. Вліво
10. OK
11. Вправо
12. Увімк. / Вимк.
13. LED індикатор
14. Динамік

UA

Технічні характеристики

Процесор MSTAR AIT8339
Дисплей 2,7", 320×240, TN
Камера SONY 307 (night vision)
Формат відео MOV
Дозвіл відео Full HD (1920×1080), 30 fps
Формат зображення JPG
Роздільна здатність фото 2 Мп
Кут огляду 170°
Матеріал лінзи скло (6 шари)
Пам'ять microSD карта
Об'єм microSD-карти до 64 Гбайт

USB mini-USB / micro-USB
Акумулятор	500 мА·г(ємність збільшення)
Живлення 5 В, 1.5 А
Wi-fi	€
GPS-оповіщення	камери / небезпеки / швидкість
Мови	англійська, іспанська,італійська, німецька,польська, румунська,російська, словацька,угорська, українська,французька, чеська

Примітка: технічні характеристики можуть змінюватися у результаті оновлень.

Установка

1. Встановіть microSD-карту у відповідний слот відеореєстратора. Використовуйте високошвидкісну (Class 10 і вище) карту ємністю 8-64 Гбайт.

• Щоб уникнути пошкодження пристрою та/або карти пам'яті, не вставляйте і не виймайте її під час роботи пристрою.

• До початку запису потрібно обов'язково відформатувати карту пам'яті в відеореєстраторі. Це необхідно, щоб уникнути помилок читання і запису даних. Для форматування в режимі Меню виберіть пункт Форматувати SD-карту і підтвердіть обрану дію.

• Закріпіть пристрій на лобовому склі за допомогою утримувача.

• Підключіть зарядний пристрій (ЗП) до гнізда прикурювача.
• Підключіть ЗП через роз'єм GPS-антени (mini-USB). При підключенні ЗП безпосередньо до роз'єму відеореєстратора використання GPS недоступно.
• Переконайтеся, що камера розташована правильно.
• Увімкніть живлення, переконайтеся, що пристрій встановлено правильно. Якщо пристрій встановлено правильно, загориться червоний індикатор. Пристрій увімкнеться і розпочне відеозапис (синій індикатор почне блимати).

• Використовуйте тільки оригінальний адаптер ЗП. Використання іншого адаптера може негативно вплинути на аккумулятор пристрою. Використовуйте тільки рекомендовані виробником аксесуари.
• Допустима теМпература зовнішнього середовища в режимі експлуатації: від 0 до +35 °C. ТеМпература зберігання: від +5 до +45 °C. Відносна вологість: від 5% до 90% без конденсату (25 °C).
• Не піддавайте пристрій сильному механічному впливу.
• Уникайте контакту пристрою з джерелами електромагнітного випромінювання.
• Уникайте контакту пристрою з джерелами вогню, щоб уникнути вибуху або пожежі.
• Слідкуйте за чистотою об'єктива. Не використовуйте для чищення виробу хімічні речовини або мийні засоби; завжди вимикайте пристрій перед чищенням.
  • Чітко дотримуйтесь законів і регулюючих актів регіону використання пристрою. Цей пристрій не може використовуватися у незаконних цілях.
• Не розбирайте і не ремонтуйте пристрій самостійно. У разі його несправності зверніться до сервісного центру.

СТАРВІС і STARVIS є товарними знаками Корпорації Соні.

Кнопки

Кнопка Функції
Увімк. / Вимк.	Натисніть коротко для увімкнення пристрою.Натисніть і утримуйте 2 секунди для вимкнення пристрою.У режимі Відеозапис (STBY) натисніть, щоб переключитися між режимами Відеозапис, Фотозйомка, Відео та Фото.У режимі Відеозапис (REC) натисніть, щоб заблокувати файл (захищені файли не можуть бути видалені або перезаписані).У режимі Меню, натисніть, щоб вибрати наступний розділ меню.
Меню	Натисніть, щоб перейти в Меню налаштувань пристрою.У режимі Меню, натисніть, щоб вибрати наступний розділ меню.
Вліво / Вправо	У режимі Запис відео, натисніть Вправо, щоб вимкнути / увімкнути мікрофон.У режимі Відео / Фото, натисніть, щоб вибрати попередній / наступний файл.У Меню, натисніть, щоб вибрати попередній / наступний пункт меню.
ОК	У режимі Відеозапис (STBY), натисніть для початку запису.У режимі Відеозапис (REC), натисніть, щоб зупинити запис.У режимі Відеозапис (REC), натисніть і утримуйте 2 секунди, щоб зробити знімок.У режимі Фотозйомка, натисніть, щоб зробити знімок.У режимі Відео, натисніть, щоб вибрати файл або призупинити/продовжити перегляд.У режимі Фото, натисніть, щоб вибрати файл.У Меню, натисніть, щоб вибрати пункт меню.
Скидання Якщо пристрій не відповідає, натисніть для скидання.

Примітка: вбудований акумулятор призначений тільки для запису аварійної події в режимі паркування та коректного вимикання пристрою при відключенні живлення; для повноцінної роботи пристрою в будь-якому з режимів потрібне постійне підключення живлення.

Функції пристрою

Форматування карти пам'яті	Форматування карти пам'яті в відеореєстраторі необхідно для коректної роботи пристрою. Форматування карти потрібно виконувати перед початком використання карти пам'яті, а також при виникненні помилок запису і читання даних. Для форматування в режимі Меню виберіть пункт Форматувати SD-карту і підтвердіть обрану дію.
Відеозапис	При підключенні до джерела живлення пристрій увімкнеться і розпочне запис автоматично (при цьому почне блимати синій індикатор). Щоб зупинити запис натисніть ОК. Для запису нового відео натисніть ОК ще раз. Кожне відео автоматично зберігається.
Фотозйомка	У режимі Відеозапис, натисніть кнопку Увімк. / Вимк., щоб потрапити в режим Фотозйомка, потім натисніть ОК, щоб зробити знімок. Він буде збережений автоматично.
Відео	У режимі Відеозапис (STBY), двічі натисніть кнопку Увімк. / Вимк., щоб потрапити в режим Відео. Виберіть файл за допомогою кнопок Вліво / Вправо , потім натисніть ОК для відтворення файлу. Ви можете призупинити/ продовжити відтворення натисканням на кнопку ОК, а також прокрутити вперед/назад кнопками Вліво / Вправо. Ви можете перемикатися між файлами з фронтальної камери / камери заднього виду утримуючи 2 секунди кнопку Меню. Буква в назві файлу вказує на камеру: F - фронтальна, R - заднього виду.
Фото	У режимі Фотозйомка (STBY), двічі натисніть кнопку Увімк. / Вимк., щоб потрапити в режим Фото. Виберіть файл за допомогою кнопок Вліво / Вправо , потім натисніть ОК для відтворення файлу. Ви можете перемикатися між файлами з фронтальної камери / камери заднього виду утримуючи 2 секунди кнопку Меню. Буква в назві файлу вказує на камеру: F - фронтальна, R - заднього виду.
Захист файлу	У режимі Відеозапис (REC) натисніть Увімк. / Вимк., щоб захистити поточний запис. У режимі Відео / Фото, виберіть файл, натисніть кнопку Меню, виберіть пункт Захист, потім Заблокувати цей файл або Блокувати всі файли. Захищені файли не можуть бути видалені або перезаписані.
Циклічний запис	Ця функція дозволяє зберігати відеозапис окремими фрагментами, тривалість яких можна налаштувати в Меню. Якщо на карті закінчиться місце, незахищені файли будуть перезаписані у тому порядку, у якому вони були створені.
Запис аудіо Ця функція дозволяє зробити запис відео зі звуком або без звуку.
Штамп Ця функція	додає до відеозапису дату і/або логотип пристрою.
Вимкнути дисплей	Пристрій може автоматично вимикати екран для зниження енергоспоживання. У меню налаштувань можна вибрати часовий інтервал автоматичного вимкнення екрану.
Датчик удару У разі зіткнення, пристрій автоматично захистить поточний запис.
Режим парковки	Якщо, перебуваючи у вимкненому стані, пристрій відчує вібрацію, він автоматично вмикається і починає запис. Файл запису буде заблокований. Якщо нічого не буде відбуватися протягом 10 секунд, пристрій вимкнеться.
GPS локація	Пристрій підтримує роботу вбудованого чіпа і GPS-антени, він може відображати довготу, широту і іншу інформацію про ваше поточне місцезнаходження. Натисніть GPS Status, щоб перевірити дані GPS. Натисніть «Увімкнути» в меню «Штамп GPS», щоб додати інформацію GPS до ваших файлів.
Мобільний додаток	Ви можете переглядати і ділитися медіафайлами з вашего реєстратора на своєму мобільному пристрої за допомогою спеціального додатку. Додаток підключається через мережу Wi-Fi і має бути попередньо встановленим на вашому мобільному пристрої.
Підзаряд батареї	При підключенні пристрою до джерела зовнішнього живлення загориться червоний індикатор. По мірі заповнення батареї червоне світло буде тьмяніти. Коли батарея буде повністю заряджена, червоний індикатор вимкнеться.
USB-підключення *	При підключенні пристрою до ПК за допомогою USB-кабелю з'являться дві опції підключення:1) Mass Storage: відтворення, копіювання і видалення файлів.2) Record: стандартний режим.
Допуст. перев.	Виберіть дозвіл на перевищення швидкості в налаштуваннях в діапазоні від -5 до + 25 км/год з кроком 5 км/ч. якщо ви перевищите встановлений поріг без штрафу, ви почуєте звукове повідомлення.

* Ця функція доступна тільки у версії прошивки 1.7.37 і вище.

Установка Navitel DVR Center App

1. Скачайте і встановіть Navitel DVR Center на смартфон або планшет, дотримуйтесь інструкцій до вашого мобільного пристрою. Ви зможете завантажити додаток, просканувавши QR-код в Меню відеореєстратора (QR-код ПО).
2. Увімкніть Wi-Fi в Меню відеореєстратора (Wi-Fi настройки) і в налаштуваннях вашого мобільного пристрою.
3. Відкрийте програму. Виберіть ваш відеореєстратор в списку. Дані відеореєстратора вказані в Меню (Wi-Fi Navitel).
4. Підключіть ваш мобільний пристрій до відеореєстратора через Wi-Fi з'єднання. При необхідності використовуйте пароль. Його можна змінити в Меню (Пароль Wi-Fi).
5. За допомогою Navitel DVR Center ви можете:
6. оновлювати прошивку відеореєстратора; управляти функціями відеореєстратора в меню Налаштування: налаштовувати режим парковки, датчик удару, режим відео і форматувати SD карту; переглядати, зберігати, видаляти і ділитися відео і фото, а також дивитися відео з реєстратора на екрані мобільного пристрою в режимі реального часу..

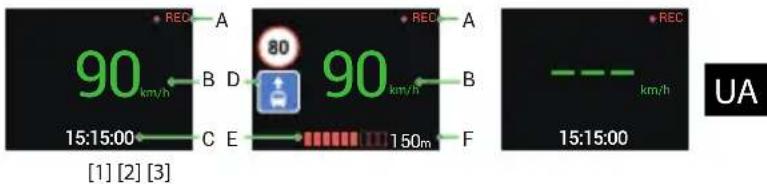

Цифровий спідометр і Камери

Функція Цифровий спідометр слугує для відображення поточної швидкості, що розрахована по GPS-сигналу і часу [1]. Режими:

• Швидкість – постійно відображається поточна швидкість [В],
• Швидкість і час – відображаються поточні швидкість [В] і час [С].

Функція Камери слугує для оповіщення про камери і небезпеки (далі – Камери). При ввімкненні функції Камери на екрані відображається швидкість і час. При наближенні до Камери на чорному тлі відображається [2]:

• поточна швидкість [В],
  • піктограма Камери [D],
  • прогрес-бар знаходження в зоні дії Камери [E],
  • відстань до Камери (0-450 м) [F].

Вся інформація відображається на чорному тлі.

У режимі Відеозапису (REC) на екрані відобразиться ●REC або ● [А]. Якщо автомобіль нерухомий, на екрані відображається швидкість 0. Якщо немає точного GPS-сигналу, на екрані відображається – – – [3].

Примітка. Слабкий GPS-сигнал може бути викликаний поганими погодними умовами та іншими зовнішніми факторами. Орієнтуйтеся на показання спідометра автомобіля.

Правила зберігання, перевезення, реалізації та утилізації

• Зберігання та транспортування пристрою повинні проводитися в сухому приміщенні. Пристрій потребує дбайливого поводження, оберігайте його від впливу пилу, бруду, ударів, вологи, вогню і т.д.
• Реалізація пристрою повинна проводитися відповідно до чинного законодавства України.
• Після закінчення терміну служби пристрій належить здати на утилізацію до відповідного пункту прийому електричного та електронного обладнання для подальшої переробки та утилізації відповідно до законодавства.

Тип пристрою: Відеореєстратор.

Найменування товару: NAVITEL PR700 GPS.

Виробник: NAVITEL s.r.o.

Адреса виробника: U Habrovky 247/11, 140 00, Praha 4, Czech Republic. Тел.: [phone].

Виготовлено в Китаї Компанією NAVITEL s.r.o. на заводі Shenzhen Roverstar Technology Co., Ltd.

Імпортер в Україну: ТОВ «НАВІТЕЛ УКРАЇНА», 02183, м. Київ, вулиця М. Кибальчича, буд. 13А.
